旋片式真空泵用途及结构
旋片式真空泵用途及结构
一、旋片式真空泵概述：
2X系列真空泵为双级结构，它的工作性能由高压级与低压级二部分组成，它的吸入口与真空容器或真空设备连接，在运转时容器内的气体将大量吸入与排出。
当设备获得真空时，高压级排气阀片将封闭，高压级吸入的气体将转送到第二级，并经第二级吸入与排出，这样真空设备可获得一定的真空。
该泵的技术参数6×10-2pa。
根据用户使用情况，可配备真空增压泵，将该泵做为前级泵，由于增压泵的抽气力加强，前级泵连续抽除，能使你的设备获得更高的真空。
2X型旋片真空泵系双级油封机械真空泵，该泵是用于对密封容器抽除气体获得真空的基本设备。
其工作原理与一般容积式泵相同，它是由一个与传动轴同芯安装而在泵体内处于偏心位置的转子组成，转子上有二个径向滑动叶片。
当转子旋转的时候，这二个叶片一方面受离心力的作用，另一方面受着弹簧力的作用，使它能紧密地保持与泵体内壁相接触。
将泵体分隔成二个工作室，叶片一边容积不断扩大，气体不断膨胀吸入气体，而另一边容积不断缩小，气体不断压缩排出气体，从而达到抽气的目的，这种操作每转重复二次。
二、旋片式真空泵特点：
1、抽速快，体积小，重量轻，噪声低，维修方便，极限真空度高等优点。
按国际限真空均为6×10-2Pa（即5×10-4Torr，注：Torr=133.32Pa)。
2、有可靠的防尘装置。
其他旋片泵，当杂物通过防尘装置后，即可接进入泵腔内。
而我司生产的真空泵当杂物通过防尘装置，只能流落在防尘装置的外部周围。
这样就确保了泵的正常运转，彻底解决了杂物进入泵腔内咬死的现象。
3、设有一个放气阀带进油孔的复合螺钉，我国多年生产的双级旋片泵，进油孔均设计在油箱内部的低级排气阀座上。
当油孔堵塞时，需放掉油，拆下油箱，才能疏通油孔。
而我司生产的真空泵只要旋出复合螺钉，即可疏通油孔，亦可排出杂物及水蒸气。
即快又省力，大大提高了泵的工作效率。
认真的旋片式真空泵操作过程
认真的旋片式真空泵操作过程旋片式真空泵是一种高性能的真空抽取设备，广泛应用于试验室、半导体、航空航天、电子、化学、医药等领域。
在使用旋片式真空泵前，必需要了解其结构、原理和操作流程，以确保安全、高效、稳定地完成真空抽取任务。
1. 旋片式真空泵结构和原理旋片式真空泵紧要由马达、前置阀、静止铁芯、转子、罩壳和后置阀等构成。
其工作原理是利用转子和罩壳之间的摩擦产生气体密封，并利用转子的离心力将气体不断向排气端移动，实现抽取气体的目的。
2. 旋片式真空泵操作准备在使用旋片式真空泵前，需要进行以下准备工作：2.1 安装旋片式真空泵首先需要选好旋片式真空泵的安装位置，保证其结构坚固、水平平稳，同时离真空容器的距离不能太远，以免影响抽取效果。
依据旋片式真空泵的安装说明书进行安装。
2.2 接通电源检查电源是否正常，正确接通旋片式真空泵电源。
依据实际情况接入适当的电源线以保证正常供电。
2.3 连接真空系统连接旋片式真空泵与待抽取的真空系统，注意依据接口标记正确安装接头。
在电源接通前，应当打开前置阀和后置阀，确保真空系统通畅。
2.4 检查泵油和油位将泵油加入到旋片式真空泵的泵体中，润滑旋片和轴承。
注意检查油位是否在“最高”和“最低”标记线之间，以免泵油过高或过低影响真空抽取效果。
3. 旋片式真空泵操作流程3.1 开始运行前确认步骤•首先，需要检查旋片式真空泵是否处于安装、接通和油位正常状态。
•确认前置阀和后置阀已经全部开启，防止管道堵塞。
•保证真空系统的漏率达到规定要求，才能进行旋片式真空泵的真空抽取工作。
3.2 打开旋片式真空泵按下旋片式真空泵开关，旋片式真空泵开始工作，产生真空效果。
可以听到泵的工作声音，同时可以察看真空表上的压力值随着泵的工作而不断降低。
3.3 关闭前置阀在压力值降至确定程度后，渐渐关闭前置阀。
此时，旋片式真空泵只能进气，不能排气，能够更快地达到较高的真空度。
3.4 关闭后置阀当需要关闭旋片式真空泵时，应先关闭后置阀，停止真空泵的工作。

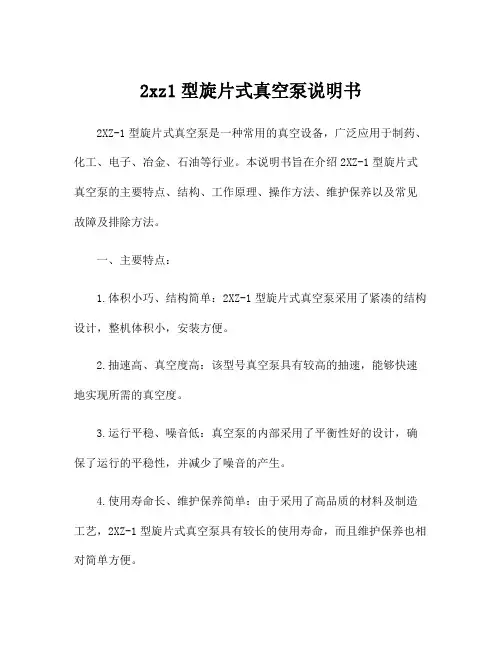

2xz1型旋片式真空泵说明书
2xz1型旋片式真空泵说明书2XZ-1型旋片式真空泵是一种常用的真空设备，广泛应用于制药、化工、电子、冶金、石油等行业。
本说明书旨在介绍2XZ-1型旋片式真空泵的主要特点、结构、工作原理、操作方法、维护保养以及常见故障及排除方法。
一、主要特点：1.体积小巧、结构简单：2XZ-1型旋片式真空泵采用了紧凑的结构设计，整机体积小，安装方便。
2.抽速高、真空度高：该型号真空泵具有较高的抽速，能够快速地实现所需的真空度。
3.运行平稳、噪音低：真空泵的内部采用了平衡性好的设计，确保了运行的平稳性，并减少了噪音的产生。
4.使用寿命长、维护保养简单：由于采用了高品质的材料及制造工艺，2XZ-1型旋片式真空泵具有较长的使用寿命，而且维护保养也相对简单方便。
二、结构：2XZ-1型旋片式真空泵主要由泵体、电机、旋片、密封装置组成。
泵体由铝合金制成，具有良好的耐腐蚀性和导热性。
电机则采用高品质的材料，确保了电机的可靠性和稳定性。
旋片的材质为高精度不锈钢材质，可有效提高泵的抽速和真空度。
密封装置采用了特殊密封材料，确保了泵的密封性能。
三、工作原理：2XZ-1型旋片式真空泵的工作原理基于旋片的运动。
当电机启动时，旋片以高速旋转，泵腔中的气体受到离心力的作用，被抽到泵体外。
随着旋片的旋转，泵腔则不断地进气、排气，从而形成连续的抽气流程。
四、操作方法：1.安装：确保泵体与工作环境良好的密封连接，紧固螺栓。
接通电源并接地。
连接进气管道，并确保管路畅通，并且没有气泄漏的现象。
2.启动：打开电源开关，启动电机。
注意观察电机是否正常运行，以及是否有噪音或异常震动的现象。
3.停止：关闭电源开关，停止电机运行。
4.排气：当需要排气时，打开排气阀门，使泵体内的气体排出。
5.维护保养：定期清洁泵体及过滤器，更换润滑油，并注意及时处理泵体内的水分。
五、维护保养：1.清洁：定期清洁泵体内外的杂物和颗粒物。
2.加油：根据需要，定期检查并加注合适的润滑油。
旋片式真空泵的原理与结构
旋片式真空泵的原理与结构旋片式真空泵是应用转子和可在转子槽内滑动的旋片的旋转运动以取得真空的一种变容机械真空泵。
当采用任务液来停止光滑并填充泵腔死隙，分隔排气阀和大气时，即为通常所称的油封旋片真空泵。
无任务液时，即为干式旋片真空泵。
在油封旋片真空泵中，国际习气上称皮带传动的为旋片式真空泵，而把泵与电机间接衔接或用联轴器衔接的称为直联旋片真空泵。
在每种泵中，又有单级和双级之分。
在单级泵中，由于选用的构造方式和参数不同，泵的极限压力和用处也不同。
它们的共同特点是构造较复杂，运用方便，能从大气压力下起动，可间接排人大气，公平质量较小，维护简便，双级泵的极限压力为6*10-2~1*10-2Pa，一种单级泵可达4Pa左右，另一种单级泵为50~200Pa左右。
在泵的构造方面，为了能在停泵时避免返油，有的设有能自动切断油路的止回阀，有的设有进气通道截止阀，有的为了能在泵开气镇运转忽然停电时自动切断气路来坚持泵口处于真空形态而设有油泵和控制构造。
在附件方面，有消雾器，气息过滤器，阻挠碎玻璃等杂物用的人口过滤器，灰尘过滤器，蒸汽凝结阱，化学阱，有控制泵温以进步水蒸气抽除率和维护泵的温控水量调理阀。
又推出了油过滤器，能监视油温、油压、油质等的电子显示器，甚至可以与计算机联合，停止自动控制，采用强迫光滑和风冷，使泵的延续任务人口压力达10KPA，甚至更高，同一台泵的适用范围因此更大。
双级旋片真空泵，可以普遍用于冰箱、空调机、灯泡、日光灯、瓶胆消费和电子、冶金、医药、化工、滤油机、印刷机械、包装机等工业，可作为分散泵、罗茨泵、分子泵等的前级泵，供电子仪器、医疗仪器等配套和实验研讨使用。
由于直联泵没有皮带摩擦的粉尘的净化，体积小、分量轻、资料浪费、功用日趋完善，更被普遍推行使用。
一、抽气原理与构造旋片式真空泵，它有公平地装在定子腔内的转子及转子槽内的两个或数个旋片，转子与泵壳内外表或相切或相交，转子带动旋片旋转时，旋片借向心力(有的还有弹簧力)紧贴缸壁，把进排气口联系开来，并使进气腔容器周期性扩展而吸气，排气腔容积则周期性地减少而紧缩气体，借气体和油的压力推开排气阀排气，从而取得真空。
旋片式真空泵原理
旋片式真空泵原理旋片式真空泵是一种常见的真空设备，主要用于抽取气体并创建真空环境。
该泵的工作原理是通过旋转的活动叶轮将气体从进口处抽入泵内，然后将气体推向出口处，从而形成真空。
旋片式真空泵主要由电机、活动叶轮、壳体、旋转轴和旋转片组成。
当电机启动时，它驱动旋转轴和旋转片一起旋转。
活动叶轮连接在旋转轴上，并与壳体合二为一。
当旋转片旋转时，它们会与壳体之间形成封闭的腔，从而在进口处形成一个真空区域。
泵的工作过程可以分为四个关键步骤：进气、封闭、排气和重复。
首先，在进气阶段，当旋转片接近进口时，进口处的气体将进入泵内，并被吸附到旋转片的表面上。
如此一来，泵内的气体压力就得到降低。
接下来，在封闭阶段，当旋转片离开进口后，旋转片与壳体之间的空间将会逐渐封闭。
这一步骤的目的是阻止从进口处重新进入泵内的气体。
然后，在排气阶段，当旋转片转到出口处时，吸附在旋转片上的气体会被推向出口处。
通过减小旋转片与壳体之间的封闭空间，气体将被逐渐挤出。
这样，泵内的气体压力将会继续下降。
最后，在重复阶段，泵会不断地重复上述步骤，以进一步降低泵内的气体压力。
通过多次重复，旋片式真空泵可以达到较高的真空度。
旋片式真空泵的工作原理基于动态密封技术。
在泵的工作过程中，旋转片与壳体之间形成一个旋转密封区域。
这种密封结构可以有效地防止气体从进口处逸出，确保泵的高效工作。
需要注意的是，旋片式真空泵在高真空条件下的功率效率较低。
因此，在一些应用场景中，可能需要结合其他类型的真空泵来提高真空度。
综上所述，旋片式真空泵通过旋转的活动叶轮将气体从进口处抽入泵内，并通过旋转片的运动将气体推向出口处，从而形成真空。
它的工作原理基于动态密封技术，通过不断重复的进气、封闭和排气过程来降低泵内的气体压力。
2X旋片式真空泵的工作原理及结构简析
2X旋片式真空泵的工作原理及结构简析2X旋片式真空泵（简称旋片泵）工作压强范围为101325~1.33×10-2（P a）属于低真空泵。
它可以单独使用，也可以作为其它高真空泵或超高真空泵的前级泵。
它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油及医药等生产和科研部门。
旋片泵可以抽除密封容器中的干燥气体，若附有气镇装置，还可以抽除一定量的可凝性气体。
但它不适于抽除含氧过高的，对金属有腐蚀性的、对泵油会起化学反应以及含有颗粒尘埃的气体。
旋片泵是真空技术中最基本的真空获得设备之一。
旋片泵多为中小型泵。
旋片泵有单级和双级两种。
所谓双级，就是在结构上将两个单级泵串联起来。
一般多做成双级的，以获得较高的真空度。
旋片泵的抽速与入口压强的关系规定如下：在入口压强为1333Pa、1.33Pa 和1.33×10-1（Pa）下，其抽速值分别不得低于泵的名义抽速的95%、50%和20%。
旋片式真空泵的工作原理:旋片泵主要由泵体、转子、旋片、端盖、弹簧等组成。
在旋片泵的腔内偏心地安装一个转子，转子外圆与泵腔内表面相切（二者有很小的间隙），转子槽内装有带弹簧的二个旋片。
旋转时，靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触，转子旋转带动旋片沿泵腔内壁滑动。
两个旋片把转子、泵腔和两个端盖所围成的月牙形空间分隔成A、B、C三部分，当转子按箭头方向旋转时，与吸气口相通的空间A的容积是逐渐增大的，正处于吸气过程。
而与排气口相通的空间C的容积是逐渐缩小的，正处于排气过程。
居中的空间B的容积也是逐渐减小的，正处于压缩过程。
由于空间A的容积是逐渐增大（即膨胀），气体压强降低，泵的入口处外部气体压强大于空间A内的压强，因此将气体吸入。
当空间A与吸气口隔绝时，即转至空间B的位置，气体开始被压缩，容积逐渐缩小，最后与排气口相通。
当被压缩气体超过排气压强时，排气阀被压缩气体推开，气体穿过油箱内的油层排至大气中。
由泵的连续运转，达到连续抽气的目的。
旋片式真空泵结构
旋片式真空泵结构
旋片式真空泵由以下几个主要部分组成：
1.主体：旋片式真空泵的主体外观一般为圆柱形或长方体，内部为一空腔，通常由铝合金、钢或不锈钢等材料制成。
2.旋叶片：旋片式真空泵的核心是旋叶片，通常有4片或6片叶片，与泵体紧密配合，并通过凸轮偏心轴的转动运动实现真空泵的工作。
3.凸轮：凸轮是连接旋叶片与偏心轴的关键部件，是旋片式真空泵能够实现正常工作的关键。
4.偏心轴：旋片式真空泵的偏心轴为椭圆形轴，由光滑的轴颈和偏心轴两个部分组成。
5.前、后盖板：前盖板和后盖板分别位于旋片式真空泵的前端和后端，起到固定旋叶片和密封作用。
6.进气口：真空泵的进出口被称为进气口，旋片式真空泵的进气口圆形面板安装在前盖板上。
7.出气口：真空泵的出气口圆形面板安装在泵体上，通常位于泵的侧面或上部。
8.压力差表：用于检测旋片式真空泵的压力状态，以确保其正常工作。
真空泵的结构及工作原理
真空泵的结构及工作原理单级旋片式真空泵的结构旋片式油封机械真空泵结构。
它是一种油封式旋转机械真空泵，可以单独使用，也可以作高真空的前级泵。
即可以和增压泵、油扩散泵组成机组。
1.单级旋片式真空泵结构作为单级旋片式真空泵只有一个工作室，它主要由定子、转子、旋片组成。
转子偏心地置于定子内。
转子梢中装有两块旋片，两旋片之间装有弹簧。
依靠弹簧的弹力和泵旋转时的离心力使旋片紧贴于泵壁。
一般将泵腔分成三部分:从进气竹到旋)牛分隔的空间称吸夕(空间，由两旋片同泵壁分附出的空间称为膨胀压缩空间;排气阀到旋片分隔的空间称.排气空间。
如旋片处于垂充位置时，则把泵腔分成二部分(即吸气空间和排气空间).但不管旋片处于什么位置，它始终把进气门和排气口分开。
排气阀浸在油里的目的是防止大气返流进入泵内。
为了防止电源突然停电泵油返流入真空容器内，在进气口管道上安装一个电磁阀，一旦停电，电滋阀随把通道堵死，开泵抽气时，电磁阀吸上，通道打开。
2.单级旋片式真空泵工作原理当转子在定子内旋转时，吸气空间的容积逐渐增大而把被抽空问中气沐吸入吸气空间。
同时排气空间的容积逐渐缩小，将前一周期已吸入的气体压缩，当气体压力足够高，即大于油的重力和阀片弹力之和时，被抽气体顶开排气阀，穿过油层由排气管排出。
旋片式真空泵在工作过程中的几个典型位置。
(1)旋片1处于垂直位置，并与转子和定子问的固定切点4重合，吸气过程尚未开始。
(2)旋片1从A点转过一定角度，吸气空间逐渐增大气体便从被抽空问通过进气口进入吸气空间。
(3)旋片1到达水平位置，旋片2正好将进气口封死，气体不再进入吸气空间，吸气量达到最大。
(4)旋片继续旋转，被封闭在旋片1、2之间的气体受到压缩，压强不断升高，当压强超过一定值时，气体便推开排气阀由排气管排出。
(5)排气结束，恢复到第一个过程里，只是I、2两个旋片交换了一个位置。
以后的排气就按照上面的过程重复进行。
这样每个旋片起了二个作用:使泵腔从进气口。
2XZ型旋片式真空泵详解
产品名称：2XZ型旋片式真空泵一、2XZ型旋片式真空泵概述：2XZ型旋片式真空泵为双级直联结构，它的工作性能由高压级与低压级二部份组成，它的吸入口与真空设备连接，在运转时将容器内的气体大量吸入与排出，当设备获得真空时，高压级排气阀封闭，高压级入口的气体将转送到第二级，并经第二级吸入与排出真空设备可获得了一定的真空，2XZ型旋片式真空泵的技术参数为6×10-2Pa，泵与电机连轴，高转速，外型小，结构紧凑，流动性工作方便，可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。
因为它具有体积小、质量轻、操声低等优点，所以更适宜于实验室里使用。
二、2XZ型旋片式真空泵的型号意义：三、2XZ型旋片式真空泵的性能参数表：参数/型号2XZ-0.25 2XZ-0.5 2XZ-1 2XZ-2 2XZ-4抽气速率m3/h( L/S) 50（HZ）0.9（0.25） 1.8（0.5） 3.6（1）7.2（2）14.4（4）60(HZ) 1.1（0.3） 2.1（0.6） 4.3（1.2）8.6（2.4）17.2（4.8）极限压力（Pa）分压力≤6×10-1 ≤6×10-2 ≤6×10-2 ≤6×10-2 ≤6×10-2 全压力≤6.5 ≤1.33 ≤1.33 ≤1.33 ≤1.3350HZ 转速（r/min）1400 1400 1400 1400 140060HZ 转速（r/min）1720 1720 1720 1720 1720电机功率（kw) 0.12 0.18 0.25 0.37 0.55电源电压（V) 220 220/380 220/380 220/380 220/380 进气口口径（mm）（外径）φ15φ20φ20φ30φ30噪音（dBA）63 65 65 68 68容油量（L）0.5 0.6 0.7 1 1.2外形尺寸（mm) 403×130×240 447×168×260469×168×260514×168×282565×168×282重量（Kg）毛重/净重16/15 17/16 18/17 22/20 24/22 四、2XZ型旋片式真空泵的工作原理及结构图：2XZ旋片式真空泵系双级高速直联结构旋片式真空泵。
XD型旋片式真空泵的产品介绍
一、XD型旋片式真空泵的产品介绍：１、XD型旋片式真空泵均为单级油封式旋片真空泵，是获得真空的基本设备，工作原理如图1所示。
２、XD型旋片式真空泵吸气口安装有金属丝网的粗过滤器。
能防止固体的外来尘粒吸入泵腔。
油分离器内安装有高效油气分离效果的排气过渡器。
停泵时，内置于吸气口的吸气阀使泵与被抽系统隔离，防止泵油返入被抽系统。
泵由空气冷却。
所有的泵均由直联的电动机通过弹性联轴器驱动。
二、XD旋片式真空泵适用范围：１、XD型旋片式真空泵适用于密闭系统的抽真空使用。
如真空包装、真空成形、真空吸引。
２、入口压力范围：100Pa~100000 Pa，超出此范围工作真空泵排气口将有油雾产生。
XD型旋片式真空泵工作环境温度和吸入气体温度应在5℃~40℃之间。
３、XD型旋片式真空泵不能抽除水或其它液体。
不能抽除易爆、易燃、含氧量过高的、腐蚀性的气体。
４、一般供应的电动机不防爆，如要求防爆或其它特殊要求时电动机必须符合相关的标准。
三、XD型旋片式真空泵的技术参数：四、XD型旋片式真空泵的结构说明：五、XD型旋片式真空泵性能曲线：六、XD型旋片式真空泵的安装方法：4．1 安装XD型旋片式真空泵应水平安放。
同于XD型旋片式真空泵运转时几乎没有振动一般可不固定。
泵底部减振垫块上有公制螺孔用以固定泵，不要在地面上推拉泵，以免损坏减振垫块。
为保证XD型旋片式真空泵得到良好的冷却，泵冷却空气进风口和出风口应距周围物体30cm以上。
为便于维修，建议在泵进气口和排气口前留0．4m的空隙。
为方便放油可安装带放油盘的底座。
发运的泵不带油。
安装后，通过加油口缓慢注入所规定的真空泵油（见维护5．1）到油窗高度的3/4处。
4．2 XD型真空泵电气连接电气接线必须由专业电工进行。
应使用适当的电动机过载保护装置。
单相220V50HZ的XD 型旋片式真空泵，必须保证电压为220V±10%范围内工作，如电压低于220V，必须配交流电力稳压器。
2zx-025旋片真空泵说明书
目录一、一、结构说明二、二、主要规格三、三、用途四、四、使用说明五、五、维护与保养六、六、故障及消除七、七、性能曲线图八、八、外形尺寸九、九、示意图与外形图一、一、结构说明2XZ型旋片式真空泵系双级高速直联结构旋片式真空泵（以下简称泵）。
它有偏地心装在泵身腔内的转子，及转子内的旋片，转子带动旋片旋转时，旋片借离心力和旋片弹簧弹力紧贴腔壁，把进、排气口分隔开来，并使进气腔容积周期性地扩大而吸气，排气容积则周期性地缩小而压缩气体，借压缩气体压力和油推开排气阀排气，从而获得真空。
图一单级泵的工作原理示意图。
两级是两个单级串联而成。
2XZ型泵装有气镇阀（2XZ-0.25无）。
其作用是向排气腔充入一定量空气以降低排气压力中的蒸汽分压强，当其低于泵温下的饱和蒸汽时，即可随意充入空气排出泵外，而避免凝结在泵油中，具有延长泵油使用时间和防止泵油混水的作用。
但气镇阀打开时，极限真空将有所下降，温升也有所提高。
2XZB型具有体积小、重量轻、噪音低、起动方便等优点，此外，还有防止返油的措施和防止油封漏油污染场的措施。
型号2XZ-0.25 2XZ-0.5 2XZ-1 2XZ-2 2XZ-4 2XZ-8B 2XZ-15B三、三、用途1、1、泵是用俩对密封容器抽除气体而获得真空的基本设备，它可单独使用，亦可作为各类高真空系统的前级泵和预抽泵。
2、2、泵进气口连续敞通大气运转，不得超过三分钟。
3、3、泵不适用于抽除对金属有腐蚀性的，对泵油起化学反应的，含有颗粒尘埃的气体，以及含氧过量的、有爆炸性的气体。
4、4、泵不得作压缩泵或输送泵用。
5、5、本机使用于制冷、电子灯泡行业、印刷、制药、食品包装、医疗、仪器、化工、半导体、电真空、气体分析、理化实验等。
四、四、使用说明1、1、泵的工作环境，温度5~40范围内，相对温度不大于90，进气口压强小于0托的条件下允许长期连续运转。
2、2、装接电源时，应按电机标牌的规定接线，应注意电机旋转方向与支座上的箭头方向一致，即从电机风扇一端看，叶轮应为顺时针转。
