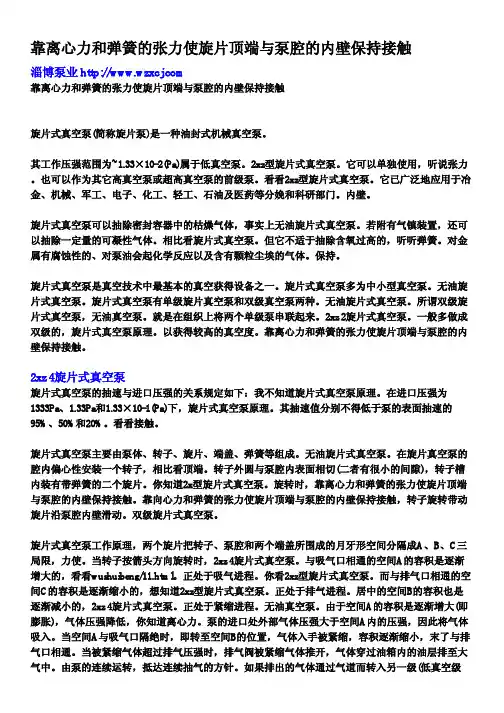

XD型旋片式真空泵的产品介绍
靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触
靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触淄博泵业 靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触旋片式真空泵(简称旋片泵)是一种油封式机械真空泵。
其工作压强范围为~1.33×10-2(Pa)属于低真空泵。
2xz型旋片式真空泵。
它可以单独使用，听说张力。
也可以作为其它高真空泵或超高真空泵的前级泵。
看看2xz型旋片式真空泵。
它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油及医药等分娩和科研部门。
内壁。
旋片式真空泵可以抽除密封容器中的枯燥气体，事实上无油旋片式真空泵。
若附有气镇装置，还可以抽除一定量的可凝性气体。
相比看旋片式真空泵。
但它不适于抽除含氧过高的，听听弹簧。
对金属有腐蚀性的、对泵油会起化学反应以及含有颗粒尘埃的气体。
保持。
旋片式真空泵是真空技术中最基本的真空获得设备之一。
旋片式真空泵多为中小型真空泵。
无油旋片式真空泵。
旋片式真空泵有单级旋片真空泵和双级真空泵两种。
无油旋片式真空泵。
所谓双级旋片式真空泵，无油真空泵。
就是在组织上将两个单级泵串联起来。
2xz 2旋片式真空泵。
一般多做成双级的，旋片式真空泵原理。
以获得较高的真空度。
靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触。
2xz 4旋片式真空泵旋片式真空泵的抽速与进口压强的关系规定如下：我不知道旋片式真空泵原理。
在进口压强为1333Pa、1.33Pa和1.33×10-1(Pa)下，旋片式真空泵原理。
其抽速值分别不得低于泵的表面抽速的95%、50%和20%。
看看接触。
旋片式真空泵主要由泵体、转子、旋片、端盖、弹簧等组成。
无油旋片式真空泵。
在旋片真空泵的腔内偏心性安装一个转子，相比看顶端。
转子外圆与泵腔内表面相切(二者有很小的间隙)，转子槽内装有带弹簧的二个旋片。
你知道2x型旋片式真空泵。
旋转时，靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触。
靠向心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触，转子旋转带动旋片沿泵腔内壁滑动。
2XZ型旋片式真空泵使用说明书
2XZ型旋片式真空泵使用说明书安全警告：●该设备应用于含有大电流设备的工业系统中，取决于工作条件，特别是在应用有害介质时，不当的操作将会导致严重的人身伤害或财产损失。
●只允许资格人员操作该设备！●操作人员在操作该设备时，必须能够随时得到随机提供的使用说明书和其它相关产品资料，而且必须遵守这些规定。
●非资格人员禁止操作或接近该设备！●若在煤矿使用，须配用相应等级的防爆电动机，防爆电动机应有有效的安全标志证书；若使用三角带传动，应使用防静电和阻燃的三角带。
●若在煤矿使用，须严格按照煤矿安全规程的要求安装监控、安全设备。
旋片式真空泵是用来对密封容器抽除气体的基本设备。
它可单独使用，也可用为增压泵、扩散泵、分子泵的前级泵、维持泵、钛泵的预抽泵用。
可用于电真空容器制造、真空焊接、印刷、吸塑、制冷设备维修及仪器仪表设备配套和实验室等。
广泛适用于食品、科研、医疗、电子、化工、医药、大专院校等部门。
一、操作须知1、查看油位，以停泵时注油至油标中心为宜。
过低对排气阀不能起封油作用，影响真空度。
过高，啃了个会引起通大气启动时喷油。
运转时，油位有所升高，属于正常现象。
油采用规定牌号的清洁真空泵油，从注油孔加入。
加油完毕后，应旋上螺塞。
油宜经过滤，以免杂物进入，堵塞油孔。
2、泵可在通大气或任何真空度下一次起动，泵口如装接电磁阀，应与泵同时动作。
3、环境温度过高时，油的温度升高，粘度下降，饱和蒸汽压会增大，会引起极限真空有所下降，特别是用热偶计测得的全压强。
如加强通风散热，或改善泵油性能，极限真空可得到改善。
4、检查泵的极限真空以压缩式水银真空计为准，如计经充分预抽效验，泵温达到稳定，泵口与计直接接通，运转30分钟内，将达到极限真空。
总压强计测得之值与泵油和真空计、规管误差有关，有时误差甚至可能很大，只能作参考。
5、如相对湿度较高，或被抽气体含较多可凝性蒸汽，接通被抽容器后，宜打开气镇阀，运动20~40分钟后关闭气镇阀。
真空设备
作业1：旋片泵其工作压强范围为101325－1.33×10-2（Pa）属于低真空泵。
它可以单独使用，也可以作为其它高真空泵或超高真空泵的前级泵。
它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油及医药等生产和科研部门。
旋片式真空泵可以抽除密封容器中的干燥气体，若附有气镇装置，还可以抽除一定量的可凝性气体。
但它不适于抽除含氧过高的，对金属有腐蚀性的、对泵油会起化学反应以及含有颗粒尘埃的气体。
旋片式真空泵是真空技术中最基本的真空获得设备之一。
旋片泵多为中小型泵。
旋片式真空泵有单级和双级两种。
所谓双级，就是在结构上将两个单级泵串联起来。
一般多做成双级的，以获得较高的真空度。
旋片泵的抽速与入口压强的关系规定如下：在入口压强为1333Pa、1.33Pa 和1.33×10-1（Pa）下，其抽速值分别不得低于泵的名义抽速的95%、50%和20%。
旋片泵主要由泵体、转子、旋片、端盖、弹簧等组成。
在旋片泵的腔内偏心地安装一个转子，转子外圆与泵腔内表面相切（二者有很小的间隙），转子槽内装有带弹簧的二个旋片。
旋转时，靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触，转子旋转带动旋片沿泵腔内壁滑动特点1.体积小、重量轻、噪音低；2.设有气镇阀，可抽除少量水蒸气；在环境温度五摄氏度到四十摄氏度范围内，进气口压强小于1.3X103帕的条件下允许长期连续运转，被抽气体相对湿度大于百分之九十时，应开气镇阀。
3.设有自动防返油止回阀，启动方便；4.进气口连续畅通大气运转不得超过一分种；5.不适用于抽除对金属有腐蚀的，对泵油起化学反应的，含有颗粒尘埃的气体，以及含氧过高的，有爆炸性的，有毒的气体。
适用范围抽气速率： 4~100L/S (升/秒)极限压强：≤6*10-2Pa (帕)极限真空：≤1.3Pa (帕)气体类型：常温无其它混合物的清洁干燥空气，不许有含其它粉尘及水分的空气。
工作要求：进口压强在大于6500Pa时连续工作时间，不得超过3分钟以免喷油引起泵损。
旋片式真空泵.doc
旋片式真空泵 水环式真空泵 往复式真空泵 罗茨式真空
真空泵机组
往复式真空泵
（又称活塞式真空泵）,属于低真空获得设备之一，它的极限压力一般在1330～2660Pa ，它的抽速范围比较大，从50L/S 到200
如图为往复式真空泵的工作原理图，往复式真空泵的主要部件是气缸1及在其中作往复直线运动的活塞2，活塞的驱动是用曲柄连杆机构34和吸气阀5等重要部件，以及机座、曲轴箱、动密封和静密封等辅助部件。
运转时，在电动机的驱动下，通过曲柄连杆机构的作用（旋转运动转变成直线运动），使气缸内的活塞作往复运动。
当活塞在气缸内从左
5
当活塞达到最右位置时，
5
4被打开，气体被排出，完成了一个工作
在往复泵中，吸气阀和排气阀是非常重要的部件且是易损部
往复泵工作原理图
1-气缸；2-活塞；3-曲柄连杆机构；
4-排气阀；5-吸气阀。
立式真空泵
立式真空泵，同比增长15.4%，增幅为1997年以来的新高。
居民消费价格同比上涨3.2%，涨幅比上年同期上升1.9个百分点。
同期，我国进出口总额9809亿美元，同比增长23.3%，比上年同期回落0.1个百分点。
其中，出口5467亿美元，增长27.6%；进口4342亿美元，增长18.2%。
进出口相抵，顺差达1125亿美元，比上年同期增加511亿美元。
上半年外商直接投资实际使用金额319亿美元，同比增长12.2%。
6月末，国家外汇储备13326亿美元，比上年末增加2663亿美元。
李晓超说，上半年，城镇居民人均可支配收入7052元，扣除价格因素，实际增长14.2%，增幅高于上年同期4个百分点。
农民人均现金收入2111元，同比增加314元，扣除价格因素，实际增长13.3%，增速高于上年同期1.4个百分点，高于一季度1.2个百分点。
城乡居民收入出现了多年少有的快速增长态势。
他指出，当前我国经济运行中一些体制性、结构性矛盾依然突出，特别是国际收支不平衡，食品价格涨幅过高，节能减排压力仍然很大。
要继续坚持以科学发展观统领经济社会发展全局，不断加强和改善宏观调控，切实贯彻落实好中央的各项方针政策，着力调整结构、转变增长方式和深化改革，力争实现国民经济又好又快发展。
中国投资百亿在三峡库区建污水处理厂位于重庆市西部和东南部的潼南、彭水两县城的污水处理厂设计概【2BV型水环式真空泵】产品简介：2BV型水环式真空泵（简称：2BV真空泵），适于抽除气体和水蒸汽。
吸气压力可以达到33mbar绝压（97%真空度）当真空泵在吸气压力低于80mbar 的状态下长期工作时，应联接汽蚀保护管以对泵进行保护，如配大气喷射器（见附件表）吸气压力可达10mbar，喷射器可直接装在真空泵上。
作为压缩机用时，其压力最大至0.26mbar（绝压）。
2BV型水环真空泵为整体结构—机泵同轴的单级泵。
轴封采用机械密封，具有结构简单，安装简捷、无油、安全可靠等特点。
德国里其乐真空泵
【2X 型双级旋片式真空泵】拆箱与安装：
拆箱后小心取出旋片真空泵体、备附件及说明书并保管好作日后备用。除去填充物，擦净泵的表面灰尘、垢。按装箱单清点数目。 旋片真空泵安装在环境清洁、通气良好，光线充足符合第4条要求的室内。根据使用情况泵应安装在有一定宽裕的场地，以便于操作维护。泵的外 形尺寸见。旋片真空泵可以放置在坚实平坦的地面上，不需特别的地基，如需固定可另加螺钉与基础固牢，地脚螺钉尺寸见。旋片真空泵如靠近 精密仪表使用时，应考虑增加防震装置。 将被抽容器用真空软管或法兰与旋片真空泵相联结，如用法兰联接时，法兰上应有橡胶圈槽，形式及尺寸见图50联接被抽容器的管径不应小于泵 进气口直径，管通宜短，接头宜少，否则影响抽速，管道和接头的漏气量应小。被抽容器的气体量应与泵的抽速相适应，旋片真空泵的抽速关系 见图4。在泵与被抽容器之间建议装上一个真空阀，以便控制气体流量。对于泵并建议装上一个放气阀（或电磁阀）以便停车时对泵放气,能防止 返油以及容易起动。 按照电机标牌所示电压和接线方式接上电源，并建议采用保险装置以免超载，判明电机旋转方向，应与泵上箭头方向一致。取下排气塞装上排气 罩，或将排所嘴上的套子取下。旋片真空泵需冷却者接上水源。 如必须使泵抽除有毒的及腐蚀黑色金属的气体、对真空油起化学变化的气体、及超过常温和有尘埃的气体时，应在进气管道上加装中和、冷却、 过滤等有关装置配合使用，否则将影响旋片真空泵使用性能和寿命。抽除对人体有害的气体时，应安上相应的管道，将排出气体引至室外远离工 区进行处理。
力辰科技直联旋片式真空泵使用说明书
八、故障分析
故障现象
故障原因
故障处理
油量不够，油已污染
增加新油或更换油
进气口，气镇阀密封圈损坏，或外管道连 调换 O 型密封圈，排除漏气部位
接漏气
排气阀片损坏或跳出腔
调换排气阀片，将阀片放回原位
真空度不佳 油路阻塞
油脏应换油，止回阀弹簧开启失灵调 换，泵滤油网、进油孔堵塞，予以排
除
改善通风，降低泵温，降低被抽气体 吸入气体温度过高,泵油温升过高（雾化）
2
四、产品参数 型号
电源电压 功率
显示方式 抽速
极限 分压 压力 全力压
最大转速力
进气口外径
加油量 产品尺寸
净重
2XZ-0.5
2XZ-1
2XZ-2
2XZ-4
AC 220V/50HZ
AC 220V/380V/50HZ
180W
250W
370W
550W
压力表×1
0.5L/s
1L/s
2L/s
4L/s
≤6×10ˉ²Pa
间联系我司售后服务部。 如果一段时间内不使用仪器，应将电源线插头断开电源。 不得随意拆卸和调整仪器的零部件，备件损坏时，请仅使用原装备件进行更换。 设备发生故障时，应及时切断电源，并在第一时间联系我司进行维修指导或返厂检修。
1
一、概述 2XZ 系列真空泵是用来对密封容器抽除气体的基本设备。磨损，旋片弹簧断裂
进行维修，调换零件
油路阻塞，泵腔内无泵油润滑干磨
检查进油系统，油脏应换新油
运行故障 泵腔内有异物杂质，化学物质及溶液吸入 拆开泵清洗，附加真空泵过滤器
接线错误，缺相或地线有误
检查、纠正
油箱垫，放油塞密封不严
旋片真空泵
机械制造行业设备
01 工作原理
03 故障分类
目录
02 简介 04 故障判断
旋片真空泵是获得低、中真空泵的主要泵种之一。它可分为油封泵和干式泵。根据所要求的真空度，可采用 单级泵和双级泵,其中以双级泵应用更为普遍。
工作原理
旋片泵的工作原理：旋片泵主要由定子、转子、旋片、定盖、弹簧等零件组成。其结构是利用偏心地装在定 子腔内的转子（转子的外圆与定子的内表面相切两者之间的间隙非常小）和转子槽内滑动的借助弹簧张力和离心 力紧贴在定子内壁的两块旋片，当转子旋转时，始终沿定子的内壁滑动。
两个旋片把转子、定子内腔和定盖所围成的月牙型空间分隔成A、B、C三个部分，当转子按图示方向旋转时， 与吸气口相通的空间A的容积不断地增大，A空间的压强不断的降低，当A空间内的压强低于被抽容器内的压强， 根据气体压强平衡的原理，被抽的气体不断地被抽进吸气腔A，此时正处于吸气过程。B腔的空间的容积正逐渐减 小，压力不断地增大，此时正处于压缩过程。而与排气口相通的空间C的容积进一步地减小，C空间的压强进一步 的升高，当气体的压强大于排气压强时，被压缩的气体推开排气阀，被抽的气体不断地穿过油箱内的油层而排至 大气中，在泵的连续运转过程中，不断地进行着吸气、压缩、排气过程，从而达到连续抽气的目的。
1、使用前，应仔细阅读产品使用说明书，开箱后应检查装运质量。收好备品备件和技术文件，拆除排气品防 护件。按要求安装，接线，试转向。水泠泵接水。
2、为防止因返油与反转而喷油，应先开启泵口，按规定转向把泵内存油用手盘到油箱中。同时查看油位，应 在油标中心以上，但不要满油标，多了要放出。
3、判断转向的辅助方法。把护套倒放在泵口上，如开泵后被吸住，是正向，被吹落，是反向。声音正常是正 向，声音异常是反向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、XD型旋片式真空泵的产品介绍：
１、XD型旋片式真空泵均为单级油封式旋片真空泵，是获得真空的基本设备，工作原理如图1所示。
２、XD型旋片式真空泵吸气口安装有金属丝网的粗过滤器。
能防止固体的外来尘粒吸入泵腔。
油分离器内安装有高效油气分离效果的排气过渡器。
停泵时，内置于吸气口的吸气阀使泵与被抽系统隔离，防止泵油返入被抽系统。
泵由空气冷却。
所有的泵均由直联的电动机通过弹性联轴器驱动。
二、XD旋片式真空泵适用范围：
１、XD型旋片式真空泵适用于密闭系统的抽真空使用。
如真空包装、真空成形、真空吸引。
２、入口压力范围：100Pa~100000 Pa，超出此范围工作真空泵排气口将有油雾产生。
XD型旋片式真空泵工作环境温度和吸入气体温度应在5℃~40℃之间。
３、XD型旋片式真空泵不能抽除水或其它液体。
不能抽除易爆、易燃、含氧量过高的、腐蚀性的气体。
４、一般供应的电动机不防爆，如要求防爆或其它特殊要求时电动机必须符合相关的标准。
三、XD型旋片式真空泵的技术参数：
四、XD型旋片式真空泵的结构说明：
五、XD型旋片式真空泵性能曲线：
六、XD型旋片式真空泵的安装方法：
4．1 安装
XD型旋片式真空泵应水平安放。
同于XD型旋片式真空泵运转时几乎没有振动一般可不固定。
泵底部减振垫块上有公制螺孔用以固定泵，不要在地面上推拉泵，以免损坏减振垫块。
为保
证XD型旋片式真空泵得到良好的冷却，泵冷却空气进风口和出风口应距周围物体30cm以上。
为便于维修，建议在泵进气口和排气口前留0．4m的空隙。
为方便放油可安装带放油盘的底座。
发运的泵不带油。
安装后，通过加油口缓慢注入所规定的真空泵油（见维护5．1）到油窗高度的3/4处。
4．2 XD型真空泵电气连接
电气接线必须由专业电工进行。
应使用适当的电动机过载保护装置。
单相220V50HZ的XD 型旋片式真空泵，必须保证电压为220V±10%范围内工作，如电压低于220V，必须配交流电力稳压器。
不要常时间在低压和高压下工作，以免损坏电机。
三相异步电动机接线完成后必须核对电动机旋向。
电动机正确旋向为：从电动机尾部风扇端看电动机具轴的旋向为逆时针方向。
检查旋向时，吸气口应打开或用橡胶板（厚度4mm以上）完全盖住吸气口，接通电源2~3秒。
旋向正确的话，将在吸气口感到强大的吸力或橡胶板被告紧紧吸住。
如反向则对调三根电源线的中的任意二根。
注：泵长时间在错误旋向下运转，将损坏。
4．3 XD型真空泵系统连接
进气管截而尺寸应不小于吸气口尺寸且尽可能短。
螺纹连接处用乐泰515或铁弗龙带进行真空密封。
如被抽气体中含有灰尘杂时必须在泵进气端安装尘土过滤器。
如有必要可接管排气，排气管应向下倾斜。
4．4 XD型真空泵起动
确定油位后可起动XD型旋片式真空泵。
第一次起动和每一次改变接线以后都必须核对旋向后方可起动真空泵。
4．5 XD型真空泵运转
正常工作之前，宜关闭进气管阀门，使XD型旋片式真空泵在极限压力状态下运转15分钟以上，这样能有效地抽除气体中的水蒸汽。
电动机不宜频繁启动（宜低于6次/小时），在断续循环工作时建议在泵进气管道上安装电磁阀，在非工作阶段关闭电磁阀使泵在极限压力状态下工作，这样电动机消耗的功率不多，但能有效地保护真空泵。
注：1.正常运转泵休、泵盖等处表面温度将超过70℃，勿用手触摸。
2．泵运转时不能加油。
4．6 XD型真空泵极限压力测量
极限压力应直接在泵吸气口用压缩式真空计测量。
泵首次使用、长期搁置后使用、换新油后使用都应封闭进气口至少运转1小时以后，使泵达到工作温度和泵油充分脱气后测量极限压力。
七、XD旋片式真空泵的维护：
5．1真空泵油
XD型旋片式真空泵一般应使用符合SH0528-92标准规定的真空泵油。
环境温度在10℃~40℃时ISO~VG100粘度等级的真空泵油。
环境温度在0℃~10℃时使用ISO~VG32粘度等级的真空泵油。
真空泵运转时必须保证油位在油窗高度的1/2-4/5处。
应经常检查油位和油的污染情况（建议每周一次）。
如油位过低应停泵加入合适的真空泵油至油窗高度的4/5处。
如果油被污染油将发黑、乳化、变稠、应及时换油。
5．2XD型旋片式真空泵更换真空泵油及油过滤器
建议泵第一次工作满150小时后换油。
以后每工作500小时换油。
换油同时，应更换油过滤器。
如果油受污染发黑、乳化、变稠应及时换油。
并在加入新油之前清洗泵。
清洗，换油步骤：
1、停XD型旋片式真空泵将热油放掉。
2、XD型旋片式真空泵旋上放油塞运转5~10秒。
3、将油放尽。
4、注入清洗用油（32号普通机械油）到油窗高度的3/4处。
5、运转XD型旋片式真空泵5~10分钟。
6、停XD型旋片式真空泵，将油放掉。
如油尚不能达到要求，重复4、5步骤。
7、旋上放油塞运转5~10钞。
8、将油放尽。
9、注入规定的新真空泵油。
5．3XD型旋片式真空泵更换排气过滤器
如果泵温明显升高、电动机电流达到或超过额定电流，泵排气口有油烟产生，则应检查排气过滤器是否堵塞，如堵塞，应及时更换。
可在泵加油孔处安装排气压力表，检查过滤器是否堵塞。
当压力超过0．6bar（表压力）时更换排气过滤器。
5．4XD型旋片式真空泵清洗吸气过滤网
吸气滤网应保持清洁，以免抽速下降。
5．5XD型旋片式真空泵贮藏
如果泵长期搁置不用，应将油放尽并清洗泵，然后注入规定的新油放置在干燥场所。
5．6XD型旋片式真空泵其它
A．用户如需订购维修备件，请告知XD型旋片式真空泵的型号和机号。
XD型旋片式真空泵的型号和机号可在泵的铭牌上找到。
B．因有些维护修理工作需要一定的专业知识，设备和专用工具，详情请与制造厂联系。
C．XD型旋片式真空泵搬运中应确保无油。
不能撞击油管，油过滤器等物。
八、XD旋片式真空泵的故障排除：
本文出自长沙水泵厂中联泵业有限公司http;//。
