特殊单立管排水系统1、概述特殊单立管排水系统与普通单立管排水系统相比，具有排水水力工况好、通水能力大等优点。
特制配件单立管排水系统是管件特殊，螺旋管单立管排水系统是管件特殊，螺旋管单立管排水系统主要是管材特殊（也有配套管件），CHT型特殊单立管排水系统管材和管件都特殊。
2、设计选用要点1）、基本要求（1）一般特制配件特殊单立管排水系统应有上部特制配件和下部特制配件。
上部特制配件和下部特制配件应配套使用。
CHT特殊单立管系统由螺旋DVLP（及螺旋VP）管材和CHT细长接头、CHT底部接头组成。
（2）上部特制配件主要有以下产品。
混流器——又称混合器，内设有挡板的上部特制配件。
环流器——内设有内管的上部特制配件。
旋流器——又称环旋器，横支管以切线方向接入的上部特制配件。
侧流器——支管从上部接入的上部特制配件。
管旋器——外形似管段，直径比排水立管稍粗的上部特制配件。
CHT细长接头——CHT细长接头内有回转叶片；使螺旋水流经过接头不断流；CHT细长接头可使多个横支管及立管的排水，通过接头漏斗状内壁的诱导，顺畅地合流；横支管的排水，通过回转叶片产生回旋力，流入单立管；避免引起水舌现象。
（3）下部特制配件主要有以下产品：跑气器——内有凸块以促进气水分离的下部特制配件。
角笛式弯头——出口处管径大于入口处管径，外形似角笛的弯头。
大曲率异径弯头CHT底部接头——其剖面为蛋形；在最下部的弯管中，使用了蛋形的底部接头。
排水因蛋形而顺畅流过，能够形成充分的空气层，防止水跃现象。
（4）上部特制配件应根据设置地点、空间尺寸、横支管数量和接入方向等条件选用；下部特制配件应根据上部特制配件类型、立管底部空间位置、排出管和排水横支管管径等条件选用。
（5）当上部特制配件为混流器时，下部特制配件采用跑气器当上部特制配件为环流器、旋流器、侧流器或管旋器时，下部特制配件可采用角笛式弯头、大曲率异径弯头。
（6）上部特制配件和下部特制配件的材质应与排水管道的材质相同。
漩流降噪特殊单立管排水系统技术规程 cecs
漩流降噪特殊单立管排水系统技术规程 cecs漩流降噪特殊单立管排水系统技术规程序近年来，城市化进程的加速和人口持续增长，给城市排水系统带来了巨大的压力和挑战。
传统的排水系统设计和构建方式已经不能满足当代城市的需求，研究和开发新的排水系统技术具有重要意义。
本文将重点介绍一种创新的排水系统技术——漩流降噪特殊单立管排水系统，以下简称漩流降噪系统。
一、漩流降噪特殊单立管排水系统技术概述1. 漩流降噪系统的概念与原理漩流降噪系统是一种基于漩流原理的排水系统技术。
通过改变传统排水系统中的水流方式，漩流降噪系统能够降低水流内部的压力和水流速度，从而有效降低噪音产生的可能性。
漩流降噪系统采用特殊的单立管结构，通过利用水流与管道内壁之间的摩擦力产生漩流，将水流分散和弱化，从而实现降噪效果。
2. 漩流降噪系统的设计与构建漩流降噪系统的设计与构建需要考虑多个方面的因素。
需要对城市的排水需求进行评估，并确定合适的排水设计标准。
需要选择合适的材料和管道尺寸，以保证系统的稳定性和耐久性。
需要对系统进行地形和流量分析，确定最佳的布置方式和建设方案。
二、漩流降噪特殊单立管排水系统技术的应用1. 城市雨水排放漩流降噪系统可以应用于城市的雨水排放中，有效降低雨水排放过程中产生的噪音。
通过漩流降噪系统，不仅可以提供良好的排水效果，还可以减少对周围环境的污染和干扰。
2. 建筑物排水在建筑物排水过程中，漩流降噪系统可以有效降低水流带来的噪音和振动。
特殊的单立管结构可以减少水流与管道之间的摩擦力，从而实现排水过程的平稳和静音。
三、漩流降噪特殊单立管排水系统技术的优势与挑战1. 优势漩流降噪特殊单立管排水系统技术具有以下几个主要优势：- 降噪效果明显：漩流降噪系统能够有效降低水流带来的噪音和振动，提供更加安静和舒适的环境。
- 节省空间和成本：漩流降噪系统采用单立管结构，相比传统的排水系统，占用空间更小，施工成本更低。
- 操作简便可靠：漩流降噪系统运行稳定，维护便捷，适用于各种规模和类型的排水工程。
特殊单立管(CHT)排水系统的技术特性及应用
特殊单立管(CHT) 排水系统的技术特性及应用一、工程概况奥运帆船基地柏丽澜庭项目地处青岛市南区澳门八路8 号，可近观各类帆船赛事，独享邮轮码头的气派与奢华，独特的奥运风情更加增添了项目的文化底蕴。
该项目主要由 4 栋14 层，2栋18层带地下室的纯建筑组成.. 层高 3.2米. 占地面积:31838平方米，总建筑面积:66504 平方米。
奥运帆船基地柏丽澜庭项目，室内排水设计为污废合流，每个套间内都有两个卫生间，该工程在设计初期是使用双立管排水系统，设计方因排烟道和管道并列在一起，使得整体布局紧张，从现场安装效果来看，空间有很大的局限性，为节省空间，只能设置一根排水管道，难以设置专用通气立管，为了配合该小区优雅舒适的居住环境，降低排水噪声，保证良好的排水效果，也为乙方减小施工困难，甲方与设计师对投资成本、管道井面积、几种排水系统管材的特点、施工工时等进行分析比较，给排水设计采用了CHT 特殊单立管系统，主立管连接铸铁管，支管部分连接PVC 管。
由于单管系统对于配管空间之需求相对较低，可规划适当且便利之管道维修空间，符合管道空间精简与压缩之需求，而铸铁制CHT 特殊接头密封性能良好，防震要求能达到左右摇摆30 毫米，不发生漏气和漏水。
内外表面都有厚度为0.12- 0.15 毫米的静电粉体防锈涂装，有很高的耐酸碱腐蚀性能。
容易组配、安装、维护、快速拆卸连接等优点，具有可适应层间位移、抗震和亦能有效平衡与抑制排水管内之空气压力变动，保持在-40 毫米到+40 毫米水柱，解决管内正负压问题，防止卫生器具水封被破坏，使异味上返的问题，在保证排水畅通的情况下，符合甲方对排水系统的可靠性、防噪音、消防等方面提出的要求。
二，管件特点和投资成本分析:奥运帆船基地柏丽澜庭项目，对排水系统的选择是对产品性能分析和造价比较而确定的，我们对住宅的管道井，54 米管长，按照18 户住宅卫生间污废水接入立管的管段进行投资成本比较，概算结果如下。
特殊单立管(AD-jet)排水系统的应用

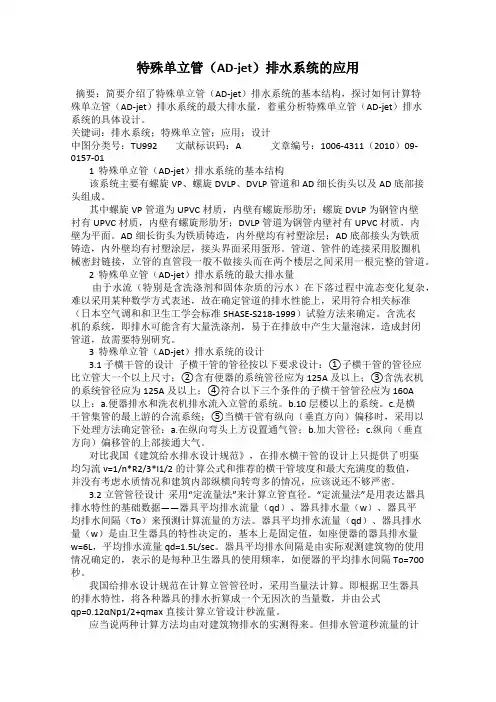

特殊单立管（AD-jet）排水系统的应用摘要：简要介绍了特殊单立管（AD-jet）排水系统的基本结构，探讨如何计算特殊单立管（AD-jet）排水系统的最大排水量，着重分析特殊单立管（AD-jet）排水系统的具体设计。
