超声波传感器使用说明及注意事项详细讲解
超声波传感器使用说明
超声波传感器使用说明1.电源接入：将超声波传感器的电源线与电源连接，确保电压稳定。
2.连接触发引脚和接收引脚：超声波传感器有一个触发引脚和一个接收引脚，触发引脚用于发送超声波脉冲，接收引脚用于接收反射波。
将传感器的触发引脚与控制器的IO口相连，接收引脚与控制器的IO口相连。
3.发射超声波脉冲：在控制器上设置触发引脚为高电平，保持一段时间后再下降到低电平。
高电平触发传感器发射超声波脉冲，可以通过设置触发时间来控制脉冲的持续时间，一般来说，脉冲持续时间越长，测量距离的精度越高。
4.接收反射波信号：超声波传感器发射的脉冲波会在物体上反射并返回，传感器接收到这个反射波信号后，触发引脚会发出一个低电平信号。
通过测量这个低电平信号的持续时间，可以计算出目标物体与传感器之间的距离。
一般可以通过控制器的计时器功能来测量这个时间。
5.计算距离：利用传感器发送和接收的时间差，结合超声波在空气中的传播速度，可以精确计算出目标物体与传感器之间的距离。
一般计算公式为：距离=时间差×速度，其中速度一般取340m/s。
6.转换为实际距离：有些超声波传感器会输出一个毫秒级的时间差值，需要根据传感器的数据手册来进行换算，将时间差转换为实际距离。
需要注意的是，超声波传感器对目标物体的性质有一定要求，例如传感器对于反射率较低的物体，如软质材料、液体、吸声材料等，测量距离的精度可能会降低。
此外，超声波传感器也有一定的应用注意事项，比如需要避免在多传感器密集布置的环境下使用，避免互相的干扰；要避免在含有较多尘埃、雾霾等粒子的环境中使用，以免影响测量结果；还要避免在强电磁辐射的环境下使用，以防止电磁辐射对传感器的工作性能产生干扰。
总结起来，超声波传感器的使用非常简单，只需连接电源、触发引脚和接收引脚、发送超声波脉冲，然后通过计算时间差来获取目标物体与传感器之间的距离。
在应用中，还要注意目标物体的特性和环境的影响，以获取准确的测量结果。
超声波探伤注意事项
超声波探伤注意事项超声波探伤是一种广泛应用于工业领域的无损检测技术，可以用来检测物体内部的缺陷或异物。
在进行超声波探伤时，有一些注意事项需要注意，以确保测试的准确性和安全性。
以下是关于超声波探伤注意事项的详细说明：1. 选择合适的超声波传感器：超声波探伤的传感器类型和频率应根据被测物体的材质和厚度来选择。
传感器的频率越高，可以检测到的细小缺陷就越小，但也会受到材料的衰减影响。
因此，在选择传感器时，需要根据具体的检测需求进行权衡。
2. 配置合适的检测系统：超声波探伤系统由超声波发射器、接收器、放大器和显示器等组成。
在配置检测系统时，需要确保各个组件之间的兼容性和质量。
同时还需要根据被测物体的特性进行参数设置，如脉冲重复频率、增益和滤波等。
3. 准备工作：在进行超声波探伤前，需要对被测物体进行准备工作。
首先应清洁被测表面，以确保传感器可以紧密贴合。
其次，对于复杂形状或有限可访问性的物体，可能需要进行探头的定位和固定，以保持一定的探头与被测物体的角度。
4. 超声波传播路径：超声波在不同材料中的传播路径和特性不同。
在进行探伤时，需要注意超声波的传播路径是否被障碍物或界面所阻挡，以及探头与被测物体的接触情况，以确保超声波能够有效地传播和反射。
5. 数据分析：超声波探伤得到的数据需要进行进一步的分析和解读。
通常，超声波探伤会生成A扫描、B扫描和C扫描等不同形式的图像。
对于不同类型的缺陷，需要熟悉其在图像上的表现形式，以便准确判断缺陷的位置、形状和尺寸。
6. 安全措施：超声波探伤是一种无损检测技术，但仍然需要注意安全问题。
首先，超声波探伤时会产生高能量的超声波，因此在操作时要避免直接接触传感器。
其次，对于某些材料，超声波会引起热损伤，需要注意控制超声波的功率和时间。
7. 校准和验证：超声波探伤系统需要进行定期的校准和验证，以确保其工作正常和准确。
校准包括对传感器的灵敏度和频率响应进行检查和调整。
验证则是通过测量标准样品，对探测系统的性能进行评估和确认。
超声波传感器的使用说明书
超声波传感器的使用说明书
一、产品概述
超声波传感器是一种利用超声波原理进行测距的装置，具有测量准确、反应速度快、抗干扰能力强等特点。
本产品适用于各种需要进行距离测量的场合，如机器人避障、物体定位、液位监测等。
二、产品特点
1. 高精度测量：采用先进的超声波发射和接收技术，能够实现高精度的距离测量，误差率小于1%。
2. 快速反应：产品具有快速的信号处理速度和反应时间，能够在短时间内获取准确的测量结果。
3. 抗干扰能力强：采用特殊的信号处理技术，能够有效地减少电磁干扰、环境噪声等因素对测量结果的影响。
4. 易于安装：产品体积小，重量轻，易于安装和调试。
三、使用步骤
1. 安装传感器：将超声波传感器固定在需要测量的位置，确保传感器前方无遮挡物，并且传感器能够正常发射和接收超声波。
2. 连接电源：将超声波传感器的电源线连接到控制器或电源适配器上，确保电源稳定可靠。
3. 调试传感器：通过控制器或软件对超声波传感器进行参数设置和
调试，确保测量结果准确可靠。
4. 读取数据：通过控制器或软件读取超声波传感器的测量数据，根据需要进行数据处理和分析。
四、注意事项
1. 避免在高温、高湿度、高粉尘等恶劣环境下使用传感器。
2. 在安装传感器时，应避免在传感器前方放置金属等反射物，以免影响测量结果。
3. 在调试传感器时，应按照说明书上的参数进行设置，不要随意更改参数。
4. 在读取数据时，应确保连接可靠，不要随意断开连接。

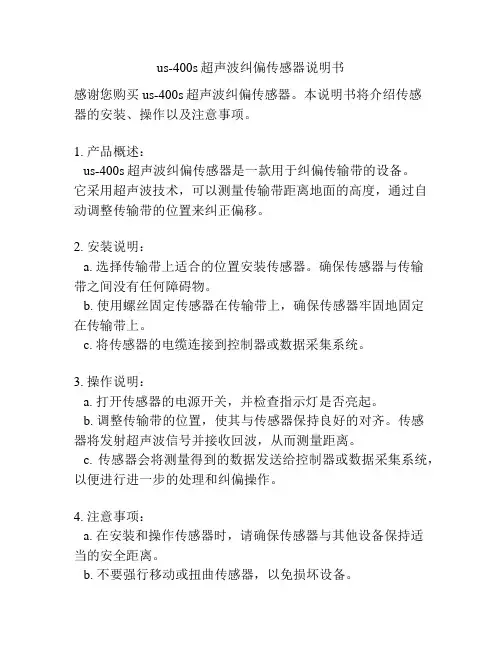

us-400s超声波纠偏传感器说明书
us-400s超声波纠偏传感器说明书
感谢您购买us-400s超声波纠偏传感器。
本说明书将介绍传感
器的安装、操作以及注意事项。
1. 产品概述：
us-400s超声波纠偏传感器是一款用于纠偏传输带的设备。
它采用超声波技术，可以测量传输带距离地面的高度，通过自动调整传输带的位置来纠正偏移。
2. 安装说明：
a. 选择传输带上适合的位置安装传感器。
确保传感器与传输
带之间没有任何障碍物。
b. 使用螺丝固定传感器在传输带上，确保传感器牢固地固定
在传输带上。
c. 将传感器的电缆连接到控制器或数据采集系统。
3. 操作说明：
a. 打开传感器的电源开关，并检查指示灯是否亮起。
b. 调整传输带的位置，使其与传感器保持良好的对齐。
传感
器将发射超声波信号并接收回波，从而测量距离。
c. 传感器会将测量得到的数据发送给控制器或数据采集系统，以便进行进一步的处理和纠偏操作。
4. 注意事项：
a. 在安装和操作传感器时，请确保传感器与其他设备保持适
当的安全距离。
b. 不要强行移动或扭曲传感器，以免损坏设备。
c. 定期清洁传感器表面，确保其正常工作。
d. 如有任何操作问题或故障，请立即停止使用传感器，并联系专业技术人员进行检修或维修。
希望以上说明对您的使用有所帮助。
如有其他问题，请随时与我们联系。
谢谢！。
超声波传感器测试方法
超声波传感器测试方法超声波传感器是一种常用的非接触式测距传感器，能够通过发射和接收超声波来测量目标物体与传感器之间的距离。
在实际应用中，超声波传感器被广泛应用于自动化控制、安防监控、智能车辆等领域。
本文将介绍超声波传感器的测试方法及注意事项。
进行超声波传感器的测试前，需要准备相应的实验设备和工具。
常用的超声波传感器测试设备包括示波器、信号发生器、电源以及测试电路板等。
此外，还需要一些辅助工具如导线、万用表等。
接下来，进行超声波传感器的基本功能测试。
首先，将超声波传感器与测试电路板连接，并接通电源。
然后，使用示波器观察传感器输出的信号波形。
在测试过程中，可以通过调节信号发生器的频率和幅度，来检验传感器的灵敏度和响应速度。
同时，还可以通过改变目标物体与传感器的距离，观察传感器输出信号的变化情况，以验证传感器的测距功能。
在进行超声波传感器测试时，需要注意一些问题。
首先，要确保测试环境的稳定性，避免外界干扰对测试结果的影响。
其次，要注意传感器与目标物体之间的距离，过远或过近都可能导致测量误差。
此外，还应注意超声波传感器的工作频率范围，选择合适的信号发生器进行测试。
在测试过程中，还应注意保持传感器的工作温度和电压范围，避免超出其额定参数。
除了基本功能测试，还可以进行一些其他的测试。
例如，可以测试超声波传感器的角度分辨率和测量范围。
角度分辨率是指传感器能够识别目标物体位置的最小角度间隔，测量范围是指传感器可以测量的最大距离。
这些参数的测试可以通过在不同角度和距离下，观察传感器输出信号的变化来进行。
还可以进行一些特殊环境下的测试。
例如，在高温或低温环境中，测试超声波传感器的性能。
在湿度较高或存在尘埃等环境中，测试传感器的稳定性和抗干扰能力。
这些测试可以帮助评估超声波传感器在不同工作环境下的适用性。
超声波传感器的测试方法包括基本功能测试、角度分辨率和测量范围的测试以及特殊环境下的测试。
在测试过程中，需要注意测试环境的稳定性、传感器与目标物体的距离以及传感器的工作参数。
超声波传感器的使用方法和测距准确度
超声波传感器的使用方法和测距准确度超声波传感器是一种常用的测距设备，它利用了声波在空气中传播的特性来测量距离。
在工业自动化、智能家居和机器人等领域，超声波传感器被广泛应用。
本文将介绍超声波传感器的使用方法和测距准确度，以帮助读者更好地了解和应用这种传感技术。
一、超声波传感器的工作原理超声波传感器通过发射超声波脉冲并接收反射回来的声波来测量距离。
其工作原理基于声波在空气中传播的速度是已知的，因此可以通过测量声波的往返时间来计算距离。
传感器的发射器发射超声波脉冲，然后等待接收到反射波的时间，通过测量时间间隔就可以得到距离。
二、超声波传感器的使用方法超声波传感器的使用非常简单，只需连接至相应的电路和控制器。
在测距前，用户需要进行以下几个步骤：1. 确定适当的超声波传感器型号：超声波传感器有多种不同型号和规格可供选择，因此用户需要根据实际需求选择适合的型号。
一般来说，传感器的功耗、测距范围和精度是需要考虑的重要因素。
2. 连接电源和信号线：超声波传感器通常需要接入电源和信号线，以便传输测距数据和控制信号。
用户需要根据传感器的规格和要求，正确连接相应的线缆。
3. 安装传感器：根据实际应用场景，用户需要将超声波传感器正确安装在测距的目标物体附近。
要保证传感器与目标物体之间没有遮挡物，以充分发挥传感器的功能。
4. 数据采集和处理：连接超声波传感器后，用户可以通过相应的控制器或电路板来采集和处理传感器输出的数据。
一般情况下，用户可以将测距数据用数字设备进行显示或存储，也可以通过编程实现更复杂的功能。
三、超声波传感器的测距准确度超声波传感器的测距准确度是使用者非常关注的一个重要指标。
其测距准确度主要受到以下几个因素的影响：1. 传感器频率：超声波传感器的频率决定了其测距能力的上限。
一般来说，频率越高，传感器的测距精度越高。
但是高频的传感器通常功耗也较高，因此需要根据实际需求权衡测距范围和功耗。
2. 目标物体的特性：不同的目标物体对超声波的反射能力不同，这也会影响传感器的测距准确度。
超声波传感器选择要点安全操作及保养规程
超声波传感器选择要点、安全操作及保养规程1. 超声波传感器选择要点超声波传感器是一种常用于测量距离、检测物体等应用领域的传感器。
在选择超声波传感器时，以下几个要点需要注意：1.1 测量范围首先要确定所需测量的距离范围。
超声波传感器的测量范围可以从几厘米到几十米不等，因此需要根据具体应用需求选择适当的测量范围。
1.2 精度要求根据应用的精度要求选择超声波传感器。
一般来说，测量范围越大，精度可能会相对较低，因此需要根据实际需求权衡测量范围和精度。
1.3 工作频率超声波传感器的工作频率通常在几十kHz到几百kHz之间。
不同的工作频率适合不同的应用场景，因此需要根据具体的应用需求选择适当的工作频率。
1.4 输出类型超声波传感器的输出类型可以是模拟信号或数字信号。
需要根据接收设备的接口要求选择适当的输出类型。
1.5 环境要求考虑超声波传感器的使用环境，例如工作温度范围、耐震性能等因素，选择符合实际环境要求的超声波传感器。
2. 超声波传感器安全操作规程在使用超声波传感器时，需要注意以下安全操作规程：2.1 避免高强度超声波直接照射人体超声波传感器产生的高频声波有一定的能量，如果直接照射人体可能会对人体健康造成影响。
因此，在使用超声波传感器时，应避免将超声波直接照射人体部位。
2.2 避免长时间持续使用长时间持续使用超声波传感器可能导致传感器过热，影响其性能和寿命。
因此，在使用超声波传感器时，应控制使用时间，避免过长时间的连续使用。
2.3 防止传感器进水超声波传感器通常需要安装在合适的防水外壳中，以保护传感器内部的电子元件不受水分侵蚀。
在使用超声波传感器时，应确保传感器的外壳完好并且能够有效防止水分渗入。
2.4 避免使用高频超声波传感器对易燃物体进行检测高频超声波传感器可能对易燃物体产生一定的热量，因此在对易燃物体进行检测时，应尽量选择低频超声波传感器，以避免因超声波产生的热量导致危险。
2.5 避免在强电场或强磁场中使用超声波传感器是一种电子设备，会受到电磁干扰的影响。
超声波传感器技术指南
功能。 ● 若未充分固定，则会因振动等引起破损，或因移动而无
法进行正确检测。 关于环境 ● 为了维持动作的可靠性和长寿命，请避免在超过额定的
温度和外部空气条件下（室外）进行使用。 ● 由于超声波式传感器将空气作为传播媒介，所以若局部
超声波传感器 技术指南
术语解说
送波 是指在发振侧连接振子，向指定方向发射的超声波，通常 用施加在振子上的电压值或声压来表示。
受波 是指直接接受发送来的超声波，或在振子位置接受物体发 出的反射波，通常用转换后的电压值或声压表示。
余响 若在振子上，以脉冲形式施加了接近其共振频率的电气信 号，则即使电气信号消失，超声波振动也会机械性的持续 短时间的现象称为余响。在反射型中，这种余响现象若持 续长时间，则无法检测。
光电传感器 接近传感器 位移传感器 超声波传感器
θ
限定区域（反射型） 在检测距离的调整中，不仅是最大检测距离，对最小检测 距离也能连动或单独调整，该可检测范围称为限定区域 （区域限定）。
不感应区与不确定区域（反射型） 检测距离调整的结果，传感器探头面和最小检测距离间无 法检测的区域称为不感应区，因传感器探头的结构及余响 振动，在探头附近无法检测的区域称为不确定区域。 但在不确定区域中，有时可通过传感器与物体间的多重反 射进行检测。
原理
在超声波的发信/受信中使用了压电陶瓷。
压电陶瓷的定义 由于施加在元件上的机械力，在电极间随着力而产生了电动势。此外，与此相反，若在电极间施加了电压，随着其大小 则会产生机械性位移。 通过这种电动势的大小，来检测、计量对象物的有无和传感器到对象物之间的距离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声波传感器使用说明及注意事项详细讲解
超声波传感器做为一种传感器，在产业出产丈量傍边失掉了普遍利用。
上面咱们就超声波传感器的说用阐明及留神事项加以阐明。
（一）应用阐明1）特色及利用
超声波传感器是应用超声波的特征研制而成的传感器。
超声波是一种振动频率高于声波的机器波，由换能芯片在电压的鼓励下产生振动发生的，它存在频率高、波是非、绕射景象小，特殊是偏向性好、可能成为射线而定向传布等特色。
超声波对液体、固体的穿透本事很年夜，尤其是在阳光不通明的固体中，它可穿透多少十米的深度。
超声波遇到杂质或分界面会发生明显反射构成反射成回波，遇到运动物体能发生多普勒效应。
因而超声波检测普遍利用在产业、国防、生物医学等方面。
2）任务频率
任务频率就是压电芯片的共振频率。
当加到它两头的交换电压的频率跟芯片的共振频率相称时，输出的能量最年夜，敏锐度也最高。
3）任务温度
因为压电资料的居里点个别比拟高，特殊是诊断用超声波探头应用功率较小，以是任务温度比拟低，能够长时光地任务而不掉效。
医疗用的超声探头的温度比拟高，须要独自的制冷装备。
4）敏锐度
重要取决于制作芯片自身。
机电耦合系数年夜，敏锐度高；反之，敏锐度低。
（二）超声波传感器留神事项1、为确保牢靠性及长应用寿命，请勿在户外或高于额外温度的处所应用传感器。
2、因为超声波传感器以氛围作为传输介质，因而部分温度差别时，分界处的反射跟折射可能会招致误举措，风吹时检出间隔也会产生变更。
因而，不该在强迫透风机之类的装备旁应用传感器。
3、喷气嘴喷出的喷气有多种频率，因而会影响传感器且不该在传感器邻近应用。
