【CN109987650A】镍钴锰酸锂正极材料、其制备方法及应用【专利】
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日
(21)申请号 201910342205.0
(22)申请日 2019.04.26
(71)申请人 清华大学深圳研究生院地址 518055 广东省深圳市南山区西丽大学城清华校区
(72)发明人 李宝华 黄彬华 刘玉秀 秦显营 刘冬青 钱坤 周楷 康飞宇
(74)专利代理机构 深圳市鼎言知识产权代理有限公司 44311代理人 曾昭毅 郑海威
(51)Int.Cl.C01G 53/00(2006.01)H01M 4/505(2010.01)H01M 4/525(2010.01)H01M 10/0525(2010.01)
(54)发明名称镍钴锰酸锂正极材料、其制备方法及应用(57)摘要一种镍钴锰酸锂正极材料的制备方法，包括以下步骤：配制包括镍源、钴源和锰源的混合溶液、强碱溶液以及含铵根离子无机盐溶液，将所述混合溶液、所述强碱溶液以及所述含铵根离子无机盐溶液同时混合进行快速共沉淀反应，控制进行所述快速共沉淀反应的pH值为10-12，得到第一悬浊液，分离所述第一悬浊液得到沉淀物；将所述沉淀物配制成第二悬浊液，将所述第二悬浊液进行球磨；将球磨后的第二悬浊液进行喷雾干燥，得到前驱体粉末；将所述前驱体粉末与锂源混合，得到混合物；以及将所述混合物煅烧，得到所述镍钴锰酸锂正极材料。本发明还提供一种镍钴锰酸锂正极材料、
正极片及锂离子电池。
权利要求书2页 说明书8页 附图5页CN 109987650 A2019.07.09
CN 109987650
A1.一种镍钴锰酸锂正极材料的制备方法，其特征在于，包括以下步骤：
配制包括镍源、钴源和锰源的混合溶液、强碱溶液以及含铵根离子无机盐溶液，将所述
混合溶液、所述强碱溶液以及所述含铵根离子无机盐溶液同时混合进行快速共沉淀反应，
控制进行所述快速共沉淀反应的pH值为10-12，得到第一悬浊液，分离所述第一悬浊液得到
沉淀物；
将所述沉淀物配制成第二悬浊液，将所述第二悬浊液进行球磨；
将球磨后的第二悬浊液进行喷雾干燥，得到前驱体粉末；
将所述前驱体粉末与锂源混合，得到混合物；以及
将所述混合物煅烧，得到所述镍钴锰酸锂正极材料。
2.根据权利要求1所述的镍钴锰酸锂正极材料的制备方法，其特征在于，所述镍源、钴
源及锰源均为水溶性盐，所述水溶性盐包括硫酸盐、硝酸盐、氯化盐及乙酸盐中的至少一
种，所述强碱包括氢氧化钾、氢氧化钠、氢氧化锂中的至少一种；所述含铵根离子无机盐包
括氨水、硫酸铵、氯化铵、氟化铵中的至少一种，所述锂源为氢氧化锂、碳酸锂、硝酸锂及乙
酸锂中的至少一种。
3.根据权利要求1所述的镍钴锰酸锂正极材料的制备方法，其特征在于，所述前驱体粉
末中镍元素、钴元素及锰元素的总摩尔数为x，锂源中的锂元素的摩尔数为y，所述x:y＝1:
1.03～1:1.1。
4.根据权利要求1所述的镍钴锰酸锂正极材料的制备方法，其特征在于，所述煅烧包括
第一煅烧阶段和第二煅烧阶段，所述第一煅烧阶段为将所述混合物先在450℃-500℃下预
烧2h-5h，升温速率为5-10℃/min，所述第二煅烧阶段为以1-3℃/min的升温速率升温至750
℃-1000℃，在此温度下保温9h-18h。
5.根据权利要求4所述的镍钴锰酸锂正极材料的制备方法，其特征在于，在第二煅烧阶
段时，当镍元素的摩尔数小于或等于所述镍元素、钴元素及锰元素的总摩尔数的50％时，在
空气气氛下对所述混合物进行煅烧；当镍元素的摩尔数大于所述总摩尔数的50％时，在氧
气气氛下对所述混合物进行煅烧。
6.根据权利要求1所述的镍钴锰酸锂正极材料的制备方法，其特征在于，所述快速共沉
淀反应的条件包括搅拌速度为500-1000r/min，反应温度为40℃-60℃，进料速度为12.5mL/
min-30mL/min，反应时间为0.5h-2h。
7.一种镍钴锰酸锂正极材料，其特征在于，所述镍钴锰酸锂正极材料的化学通式为
LiNiaCobMn1-a-bO2，所述0 的一次颗粒团聚成的二次颗粒组成，所述一次颗粒的粒径为100nm-500nm，所述二次颗粒大 致为球形，所述二次颗粒的粒径为1μm-30μm。 8.根据权利要求7所述的镍钴锰酸锂正极材料，其特征在于，所述镍钴锰酸锂正极材料 的二次颗粒粒径D50为12μm-13μm，D10为4.0μm-5.0μm，D90为30μm-32μm，粒径分布曲线呈正 态分布。 9.一种正极片，其特征在于，所述正极片包括集流体及设置于所述集流体表面的涂覆 材料，所述涂覆材料包括如权利要求7或8任意一项所述的镍钴锰酸锂正极材料、导电材料 和粘结剂。 10.一种锂离子电池，其特征在于，包括如权利要求9所述的正极片、负极片、 设置于所权 利 要 求 书1/2页 2CN 109987650 A
【CN109970107A】一种富锂锰基正极材料、及其制备方法和用途【专利】

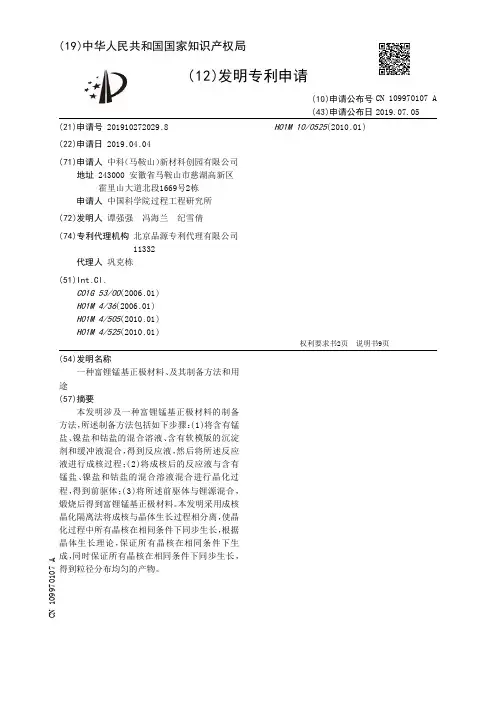

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910272029.8(22)申请日 2019.04.04(71)申请人 中科（马鞍山）新材科创园有限公司地址 243000 安徽省马鞍山市慈湖高新区霍里山大道北段1669号2栋 申请人 中国科学院过程工程研究所(72)发明人 谭强强 冯海兰 纪雪倩 (74)专利代理机构 北京品源专利代理有限公司 11332代理人 巩克栋(51)Int.Cl.C01G 53/00(2006.01)H01M 4/36(2006.01)H01M 4/505(2010.01)H01M 4/525(2010.01)H01M 10/0525(2010.01)
(54)发明名称一种富锂锰基正极材料、及其制备方法和用途(57)摘要本发明涉及一种富锂锰基正极材料的制备方法，所述制备方法包括如下步骤：(1)将含有锰盐、镍盐和钴盐的混合溶液、含有软模版的沉淀剂和缓冲液混合，得到反应液，然后将所述反应液进行成核过程；(2)将成核后的反应液与含有锰盐、镍盐和钴盐的混合溶液混合进行晶化过程，得到前驱体；(3)将所述前驱体与锂源混合，煅烧后得到富锂锰基正极材料。本发明采用成核晶化隔离法将成核与晶体生长过程相分离，使晶化过程中所有晶核在相同条件下同步生长，根据晶体生长理论，保证所有晶核在相同条件下生成，同时保证所有晶核在相同条件下同步生长，
得到粒径分布均匀的产物。
权利要求书2页 说明书9页CN 109970107 A2019.07.05
CN 109970107
A1.一种富锂锰基正极材料的制备方法，其特征在于，所述制备方法包括如下步骤：(1)将含有锰盐、镍盐和钴盐的混合溶液、含有软模版的沉淀剂和缓冲液混合，得到反应液，然后将所述反应液进行成核过程；(2)将成核后的反应液与含有锰盐、镍盐和钴盐的混合溶液混合进行晶化过程，得到前驱体；(3)将所述前驱体与锂源混合，煅烧后得到富锂锰基正极材料。2.如权利要求1所述的制备方法，其特征在于，步骤(1)所述成核过程在全返混旋转液膜成核反应器中进行；优选地，所述全返混旋转液膜成核反应器由定子和转子组成；优选地，步骤(1)所述成核过程中控制反应液的pH值为7～12；优选地，步骤(1)所述成核过程的温度为40～80℃。3.如权利要求1或2所述的制备方法，其特征在于，步骤(2)所述晶化过程在反应釜中进行；优选地，步骤(2)所述晶化过程的温度为60～100℃，优选为60～80℃；优选地，步骤(2)所述晶化过程中体系的pH值为7～12；优选地，步骤(2)所述晶化过程的时间为4～20h；优选地，步骤(2)所述晶化过程后还包括洗涤和干燥；优选地，所述干燥过程的温度为80～120℃；优选地，步骤(2)所述混合溶液与步骤(1)中所述混合溶液的组成相同；优选地，步骤(2)所述混合溶液的加入体积与步骤(1)中所述混合溶液的加入体积比为1:1～2。4.如权利要求1-3之一所述的制备方法，其特征在于，步骤(1)所述反应液中含有软模版的沉淀剂的浓度为1～10mol/L；优选地，步骤(1)所述反应液中缓冲液的浓度为1～10mol/L。5.如权利要求1-4之一所述的制备方法，其特征在于，步骤(1)所述含有软模版的沉淀剂的制备过程包括：将软模版与碱性材料混合；优选地，所述软模版为聚苯乙烯球；优选地，所述含有软模版的沉淀剂中软模版的含量为1wt％～10wt％；优选地，所述碱性材料包括碳酸钠、碳酸钾、碳酸铵、碳酸氢铵、氢氧化钠和氢氧化钾中的任意一种或至少两种的组合；优选地，步骤(1)所述缓冲液包括氨水、尿素和氨气中的任意一种或至少两种的组合；优选地，步骤(1)所述混合溶液中锰盐、镍盐和钴盐的含量按化学式Li1+c(Mn1-a-bNiaCob)1-cO2进行配比，其中0
锂镍钴锰氧化物
- 1 - 锂镍钴锰氧化物
锂镍钴锰氧化物（LNMO）是一种高性能的电池材料，被广泛应用于新一代超级电容器、锂离子电池等等。它的优势在于结构稳定性高，具有良好的耐热性、耐腐蚀性以及很高的电导率，因此受到越来越多的关注。本文将从以下几个方面讨论LNMO：结构、性质、制备方法、电池应用以及未来发展展望。
首先要讨论的是LNMO的结构。它是一种六方型结构，由一个锂离子坐中心，四个镍离子和一个钴离子围绕而成，上下两个面由锰离子组成。这种结构的优势在于，它有足够的空间来容纳更多的锂离子，从而提高电池的能量密度。
其次是LNMO的特性。相对于传统的锂离子电池材料，LNMO具有更高的耐热性和耐腐蚀性，可以有效提高电池的安全性。此外，它的高电导率使得它可以在很短的时间内充放电，对快速充电技术有着重要的作用。
第三是LNMO的制备方法。常见的制备方法有水热法，溶剂热法和碳化法等。水热法是最常用的，它需要将锂离子，钴离子，镍离子和锰离子加入溶剂中，再经过加热处理，即可得到LNMO粉末。溶剂热法和碳化法也是类似的，唯一的不同就是溶剂的不同而已。
接下来讨论的是LNMO的电池应用。因其耐热性、耐腐蚀性和高电导率的特性，LNMO可以用于制造新一代的超级电容器和锂离子电池，它们具有更高的能量密度和更快的充电速度。此外，LNMO还可以用于智能终端、新能源汽车和其他能源存储设备等方面，可以大大 - 2 - 提高设备的能效。
最后要提的是LNMO的未来发展展望。近年来，LNMO的研究取得了长足的进步，但是目前仍然存在一些问题，比如一次性获得的颗粒大小有限，制备过程复杂而繁琐，电池能量密度需要进一步提高等等。因此，在未来，研究人员要加强对LNMO材料的改性和优化，提升它们的性能，以及在新型结构上的探索，以便开发出更多的应用场景。
总而言之，LNMO锂镍钴锰氧化物是一种高性能的电池材料，它的结构稳定性高，具有良好的耐热性、耐腐蚀性以及很高的电导率，目前已经被应用于新一代超级电容器、锂离子电池等等，将来有望普及更多的新兴应用领域。
【CN110071273A】一种掺杂型镍钴锰酸锂及其制备方法和应用【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910300130.X(22)申请日 2019.04.15(71)申请人 合肥国轩高科动力能源有限公司地址 230011 安徽省合肥市新站区岱河路599号(72)发明人 刘坤 李道聪 夏昕 杨茂萍 汪杰 伊克巴尔·阿扎尔 (74)专利代理机构 合肥天明专利事务所(普通合伙) 34115代理人 汪贵艳(51)Int.Cl.H01M 4/36(2006.01)H01M 4/505(2010.01)H01M 4/525(2010.01)H01M 4/62(2006.01)H01M 10/0525(2010.01)
(54)发明名称一种掺杂型镍钴锰酸锂及其制备方法和应用(57)摘要本发明公开了一种掺杂型镍钴锰酸锂及其制备方法和应用，包括以下步骤：向镍钴锰前驱体中加入硼酸和乙酰丙酮氧钒，得到混合物A；向所述混合物A中加入乙醇，分散均匀得到分散液，再将所述分散液加热搅拌至乙醇蒸干，得到掺杂前驱体；向所述掺杂前驱体中加入锂源，充分混合，得到混合物B；将所述混合物B进行两段退火处理，得到掺杂型三元镍钴锰酸锂。该制备方法提供的三元正极材料共掺杂制备工艺简易，能实现正极材料的均匀掺杂，
易于规模化生产。
权利要求书1页 说明书5页 附图1页CN 110071273 A2019.07.30
CN 110071273
A1.一种掺杂型镍钴锰酸锂的制备方法，其特征在于，包括以下步骤：a、向镍钴锰前驱体中加入硼酸和乙酰丙酮氧钒，得到混合物A；b、向所述混合物A中加入乙醇，分散均匀得到分散液，再将所述分散液加热搅拌至乙醇蒸干，得到掺杂前驱体；c、向所述掺杂前驱体中加入锂源，充分混合，得到混合物B；d、将所述混合物B进行两段退火处理，得到掺杂型三元镍钴锰酸锂。2.如权利要求1所述的制备方法，其特征在于，步骤b中，所述分散液中，镍钴锰前驱体的浓度为0.3~0.8g/mL，所述硼酸的浓度为6.67mmol/L~33.33mmol/L，所述乙酰丙酮氧钒的浓度为6.67mmol/L~33.33mmol/L。3.如权利要求1所述的制备方法，其特征在于，步骤b中，所述加热搅拌的具体步骤为：于60-80℃边加热边搅拌。4.如权利要求1所述的制备方法，其特征在于，步骤c中，所述锂源按照Li/Me的摩尔比为1.01~1.07添加，其中，Me为所述掺杂前驱体中Ni、Co和Mn的摩尔和。5.如权利要求1所述的制备方法，其特征在于，步骤c中，所述锂源为碳酸锂、氢氧化锂、醋酸锂、硝酸锂中的一种。6.如权利要求1所述的制备方法，其特征在于，步骤c中，所述充分混合的具体步骤为：以200~400rpm球磨1~3h。7.如权利要求1所述的制备方法，其特征在于，步骤d中，所述两段退火处理的具体步骤为：先将所述混合物B在氧气氛围下于250℃~500℃加热5h后，再升温，于700℃~770℃退火8~16h。8.一种掺杂型镍钴锰酸锂，其特征在于，采用权利要求1~7任一项所述的制备方法制成。9.如权利要求8所述的掺杂型镍钴锰酸锂，其特征在于，所述掺杂型镍钴锰酸锂的化学式为(LiNi0.8Co0.1Mn0.1)(BO3)x(BO4)y(V2O5)zO2-3x-4y-5z，其中，x+y=0.001~0.005，z=0.001~0.005。
lnmo正极材料

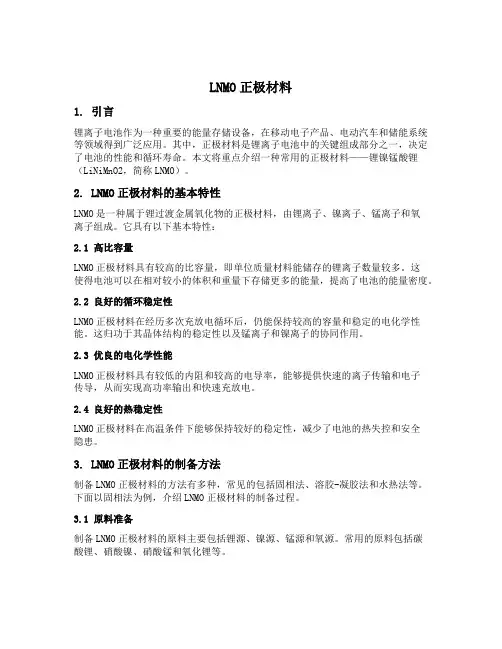

LNMO正极材料
1. 引言
锂离子电池作为一种重要的能量存储设备，在移动电子产品、电动汽车和储能系统等领域得到广泛应用。其中，正极材料是锂离子电池中的关键组成部分之一，决定了电池的性能和循环寿命。本文将重点介绍一种常用的正极材料——锂镍锰酸锂（LiNiMnO2，简称LNMO）。
2. LNMO正极材料的基本特性
LNMO是一种属于锂过渡金属氧化物的正极材料，由锂离子、镍离子、锰离子和氧离子组成。它具有以下基本特性：
2.1 高比容量
LNMO正极材料具有较高的比容量，即单位质量材料能储存的锂离子数量较多。这使得电池可以在相对较小的体积和重量下存储更多的能量，提高了电池的能量密度。
2.2 良好的循环稳定性
LNMO正极材料在经历多次充放电循环后，仍能保持较高的容量和稳定的电化学性能。这归功于其晶体结构的稳定性以及锰离子和镍离子的协同作用。
2.3 优良的电化学性能
LNMO正极材料具有较低的内阻和较高的电导率，能够提供快速的离子传输和电子传导，从而实现高功率输出和快速充放电。
2.4 良好的热稳定性
LNMO正极材料在高温条件下能够保持较好的稳定性，减少了电池的热失控和安全隐患。
3. LNMO正极材料的制备方法
制备LNMO正极材料的方法有多种，常见的包括固相法、溶胶-凝胶法和水热法等。下面以固相法为例，介绍LNMO正极材料的制备过程。
3.1 原料准备
制备LNMO正极材料的原料主要包括锂源、镍源、锰源和氧源。常用的原料包括碳酸锂、硝酸镍、硝酸锰和氧化锂等。 3.2 混合和烧结
首先，将适量的原料按照一定的摩尔比例混合均匀，得到均匀的混合粉末。然后，将混合粉末进行烧结处理，通常在高温下进行。
3.3 粉碎和筛分
烧结后的样品需要进行粉碎和筛分处理，以得到所需的颗粒大小和形状。
3.4 热处理
经过粉碎和筛分后的样品需要进行热处理，以进一步提高其结晶度和电化学性能。
3.5 表面处理
为了提高LNMO正极材料的电化学性能，常常需要对其进行表面处理，如涂覆导电剂和添加剂等。
lnmo材料的失效机理
LNMO材料的失效机理
LNMO（锂镍锰酸锂）是一种高能量密度的正极材料，常用于锂离子电池中。然而，它也存在失效机理，以下是一些可能的失效机理：
1. 锂损失：在充放电过程中，锂离子的移动会导致材料中锂的损失。这种锂的损失会降低电极的容量，并且随着充放电周期的增加，可能会导致电池容量的逐渐减小。
2. 结构变化：长期的循环充放电过程会导致LNMO材料结构的变化。例如，锰原子可能会从锂层中脱落，导致电极材料的损坏。这种结构变化会降低电极的电导性能，并且最终导致电池性能的衰退。
3. 电极枝晶生长：充电过程中，锂离子在充电材料表面产生沉积体，称为枝晶。这些枝晶的生长会导致电极材料的损坏和细微短路，从而降低电池的性能。
4. 电解液降解：电解液中的溶质可能会导致电极表面的腐蚀，从而损害电极材料的性能。此外，一些溶质的分解产物可能会形成固体电解质界面（SEI）层，阻碍锂离子的传输，从而降低电池的容量和循环稳定性。
综上所述，这些失效机理可能会导致LNMO材料的容量衰退、电极结构破坏和内部短路等问题，最终导致电池的寿命和性能下降。为了克服这些问题，研究人员和工程师们正在努力改善材料的设计和制备工艺，以延长电池的寿命和提高性能。
锰酸锂 镍酸锂
锰酸锂 镍酸锂
锰酸锂（LiMn2O4）和镍酸锂（LiNiO2）都是常见的锂离子电池正极材料，它们在电池领域有着重要的应用。
锰酸锂（LiMn2O4）：
锰酸锂是一种高容量的正极材料，具有较低的成本和相对较高的能量密度。它的结构是由锰离子和氧离子组成的立方晶格，其中锰离子在三个不同的氧位点上具有不同的价态。锰酸锂电池具有良好的循环寿命和高的放电平台电压，适用于电动汽车、电动工具、便携式电子设备等领域。
镍酸锂（LiNiO2）：
镍酸锂是另一种常见的正极材料，具有较高的比容量和较低的内阻。它的结构是层状的，由锂、镍和氧组成的晶格层以及锂离子填充的插层间隙组成。镍酸锂电池的特点包括高能量密度、优异的放电性能和较低的自放电率，适用于手机、笔记本电脑、无人机等应用。
需要注意的是，锰酸锂和镍酸锂都有一定的缺点。锰酸锂电池在高温下容易发生热失控和结构破坏，而镍酸锂电池在高电流放电时会出现安全性问题。因此，在实际应用中，为了兼顾性能和安全性，通常会采用多种材料的复合体系，如锰酸锂、镍酸锂和钴酸锂的复合材料，以实现更好的综合性能和稳定性。
镍锰酸锂电池正极材料的优点和缺点
镍锰酸锂电池正极材料的优点和缺点
一、镍锰酸锂的定义：
1、镍锰酸锂化学式可表示为LiNi0.5Mn1.5O4，主要为尖晶石型镍锰酸锂。
二、镍锰酸锂的优势：
1、镍锰酸锂是正在开发中的具有诱人前景的锂离子电池正极材料，与钴酸锂正极材料相比，其输出电压高、成本低、环境友好。
2、与锰酸锂正极材料相比，其在高温循环下的稳定性大大提高。
3、与磷酸亚铁锂正极材料相比，其制备工艺简单，生产的批次稳定性好，特别是在与钛酸锂负极相匹配时，磷酸亚铁锂-钛酸锂单体电池仅有1.9V输出电压，而镍锰酸锂-钛酸锂单体电池输出电压可高达3.2V，优势非常明显。
三、镍锰酸锂的缺点：
1、目前，一般认为镍锰酸锂主要应解决其生产中的规模化制备问题及应用中的高电位电解液耐受性问题。
2、如能顺利解决上述问题，则这种具有4.7V的锂离子电池正极材料必将成为未来大型、长寿命、高安全锂电产品首选正极材料。
四、镍锰酸锂的合成：
镍锰酸锂属于无机金属复合氧化物，因此一般无机材料的合成方法都可以用于合成镍锰酸锂，例如固相法(球磨法)、共沉淀法、溶胶凝胶法、喷雾热解法等。
镍锰酸锂材料的混合和分散使用深圳市叁星飞荣机械有限公司的立式无轴封无筛网砂磨机。
常见锂电池正极材料有哪些
常见锂电池正极材料有哪些
锂离子电池是一种常见且广泛应用的电池类型，其正极材料的选择对其性能和寿命具有重要影响。常见的锂电池正极材料包括钴酸锂、锰酸锂、三元材料（镍钴锰酸锂、镍钴铝酸锂）、铁磷酸锂和硫化物材料等。下面将逐一介绍这些常见的锂电池正极材料。
1.钴酸锂（LiCoO2）是目前最常用的锂电池正极材料之一、它具有较高的比容量和循环寿命，是商业化的锂电池的首选材料。然而，钴酸锂价格昂贵，且钴资源有限，因此钴酸锂的使用受到了一定的限制。
2.锰酸锂（LiMn2O4）是另一种常见的锂电池正极材料。相比于钴酸锂，锰酸锂更加便宜，但其比容量较低，循环寿命也较短。因此，锰酸锂在电动汽车等对循环寿命要求较高的领域应用受到限制。
3.三元材料，包括镍钴锰酸锂（NMC，LiNiCoMnO2）和镍钴铝酸锂（NCA，LiNiCoAlO2），是近年来锂电池领域的热门研究方向。相比于钴酸锂和锰酸锂，三元材料在比容量、循环寿命和安全性等方面都有较大的优势。其中，NMC主要用于电动工具和电动汽车领域，而NCA主要用于电动汽车领域。
4.铁磷酸锂（LiFePO4）是一种相对较新的锂电池正极材料。它具有较高的安全性和循环寿命，适用于对安全性要求较高的领域，如电动自行车和应急电源系统等。然而，铁磷酸锂的比容量较低，限制了其在电动汽车领域的应用。
5.硫化物材料，如硫化锂（Li2S）和硫化锡（Li2Sn）等，是新型的锂电池正极材料。硫化物材料具有高比容量和良好的环境友好性。然而，硫化物材料在电导率和循环寿命方面还存在一定的挑战，需要进一步研究和改进。
总之，常见的锂电池正极材料包括钴酸锂、锰酸锂、三元材料、铁磷酸锂和硫化物材料等。不同材料具有不同的优缺点，选择合适的正极材料需要综合考虑电池性能需求、成本和可持续发展等因素。随着科技的不断进步，新型的锂电池正极材料也在不断涌现，有望进一步提升锂电池的性能和寿命。
几种正极材料对比
锂电池的几种主要正极材料
1、锂电池正极材料主要有钴酸锂、镍酸锂、锰酸锂、磷酸铁锂、钒的氧 化物和三元材料等。锂电池的性能主要取决于所用电池内部材料的结构和性能。 这些电池内部材料包括正极材料、负极材料、电解液、隔膜和导电材料等。其中 正、负极材料的选择和质量直接决定锂电池的性能与价格。 因此廉价、 高性能的 正、负极材料的研究一直是锂电池行业发展的重点。负极材料一般选用碳材料， 目前的发展比较成熟。而正极材料的开发已经成为制约锂电池性能进一步提高、 价格进一步降低的重要因素。
在目前的商业化生产的锂电池中，正极材料的成本大约占整个电池成本的 40％左右，正极材料价格的降低直接决定着锂电池价格的降低。 对锂动力电池尤 其如此。比如一块手机用的小型锂电池大约只需要 5 克左右的正极材料， 而驱动 一辆电动汽车用的锂动力电池可能需要高达 500 千克的正极材料。衡量锂电池正 极材料的好坏，大致可以从以下几个方面进行评估：
（1）正极材料应有较高的氧化还原电位，从而使电池有较高的输出电压；
（2）锂离子能够在正极材料中大量的可逆地嵌入和脱嵌， 以使电池有高的容量；
（3）在锂离子嵌入 /脱嵌过程中，正极材料的结构应尽可能不发生变化或小发 生变化，以保证电池良好的循环性能；
（4）正极的氧化还原电位在锂离子的嵌入 /脱嵌过程中变化应尽可能小，使电 池的电压不会发生显著变化，以保证电池平稳地充电和放电；
（5）正极材料应有较高的电导率，能使电池大电流地充电和放电；
（6）正极不与电解质等发生化学反应；
（7）锂离子在电极材料中应有较大的扩散系数，便于电池快速充电和放电；
（8）价格便宜，对环境无污染。
锂电池正极材料一般都是锂的氧化物。 研究得比较多的有钴酸锂， 镍酸锂， 锰酸
锂，磷酸铁锂和钒的氧化物等。导电聚合物正极材料也引起了人们的极大兴趣。 1.1、钴酸锂
在目前商业化的锂电池中基本上选用层状结构的钴酸锂作为正极材料。 其理 论容量为 274mAh/g，实际容量为 140mAh/g左右，也有报道实际容量已达
锂电池正极材料的原料
锂电池正极材料的原料
锂电池正极材料的原料主要包括锂镍钴锰酸盐、锰酸锂、钴酸锂、铁磷酸锂等。以下是对这些原料的详细介绍。
1. 锂镍钴锰酸盐：
锂镍钴锰酸盐是一种多元金属氧化物，由锂、镍、钴、锰等元素组成。它是锂电池中最常用的正极材料之一，具有高能量密度、良好的循环寿命和较低的成本等优势。它的原料主要包括氧化镍、氧化钴、氧化锰、碳酸锂等。
2. 锰酸锂：
锰酸锂是一种含锰的无机化合物，可作为锂离子电池的正极材料。它具有高能量密度、较高的工作电压和较低的成本等优点。为了制备锰酸锂，可使用锰矿石（如轻钾矿石）、氢氧化锂等作为原料。
3. 钴酸锂：
钴酸锂是一种由钴、氧等元素组成的无机化合物，是一种常用的锂电池正极材料。钴酸锂具有高能量密度、良好的循环寿命和稳定的工作电压等特点。它的主要原料是硝酸钴、碳酸锂等。
4. 铁磷酸锂：
铁磷酸锂是一种由锂、铁、磷等元素组成的无机化合物，也是一种常用的锂电池正极材料。铁磷酸锂具有较高的循环寿命、较好的热稳定性和较低的成本等优势。它的原料包括磷酸铁、碳酸锂等。
除了以上提到的几种主要原料之外，锂电池正极材料还可能包括其他添加剂，如导电剂、粘结剂、碳酸锂等。导电剂一般选择高导电性的材料，如碳黑、导电聚合物等，用于提高电极的导电性能。粘结剂可选择聚乙烯醇（PVA）、聚乙烯醇酸酯（PVDF）等材料，用于固定电极活性物质和导电剂。而碳酸锂则可用于调整电池的电解液浓度。
总结而言，锂电池正极材料的原料主要包括锂镍钴锰酸盐、锰酸锂、钴酸锂、铁磷酸锂等。这些原料具有不同的特性和优势，可以根据实际需求选择合适的材料制备电池正极。选择合适的正极材料和优化电池结构都对提高锂电池的性能具有重要作用。
