无相移滤波技术用于分析化学信号处理
deconvolution analysis
deconvolution analysisDeconvolution分析是一种用于生物学和化学领域的分析技术，它可以将复杂的信号分解为单个组分。
这种技术可以应用于信号处理、图像处理和信号重构等领域。
本文将详细介绍Deconvolution分析的原理和应用。
Deconvolution分析的原理是基于信号的反卷积操作。
在信号传输过程中，信号会经过一些滤波器和噪声的影响，从而使得信号的形态发生了变化。
Deconvolution分析可以通过逆滤波器来消除这些影响，还原出原始信号的形态。
逆滤波器是一个与原始信号相关的函数，它可以将信号的频率分量逆转，从而达到信号还原的效果。
在生物学领域中，Deconvolution分析可以用于分离细胞中的不同成分，比如蛋白质和DNA等。
通过分析这些信号，可以了解这些成分的含量和分布情况。
在化学领域中，Deconvolution分析可以用于分析复杂的质谱数据，以确定其中的化合物成分。
Deconvolution分析在图像处理中也有广泛应用。
在图像去模糊中，Deconvolution分析可以将图像中的模糊效果消除，还原出清晰的图像。
在计算机视觉领域中，Deconvolution分析可以用于图像重构和图像特征提取等方面。
Deconvolution分析在实际应用中也存在一些问题。
首先，逆滤波器的构建需要知道原始信号和滤波器的频率响应，而这些信息在实际应用中往往是未知的。
其次，由于噪声和信号的频率重叠，逆滤波器可能会引入一些伪信号，导致还原信号出现一些误差。
总的来说，Deconvolution分析是一种用于信号分离和信号还原的强有力工具。
在生物学、化学和图像处理等领域中都有广泛应用。
尽管存在一些问题，但Deconvolution分析的优点仍然是不可忽视的。
未来，随着技术的不断发展，Deconvolution分析的应用范围将会越来越广泛。
物理实验技术中的杂散信号处理方法
物理实验技术中的杂散信号处理方法杂散信号处理是物理实验技术中的一个重要课题。
在实验室环境中，各种干扰信号常常会混入待测信号中，导致实验结果的不准确甚至无法得到有效数据。
因此，为了获得可靠的实验结果，研究人员不断提出和改进杂散信号处理方法。
一、信号滤波技术信号滤波技术是杂散信号处理的重要方法之一。
通过设计合适的滤波器，可以有选择性地滤除不需要的频率成分。
常用的滤波器有低通、高通、带通和带阻滤波器等。
低通滤波器可以滤除高频噪声，而高通滤波器则可以滤除低频杂散信号。
带通滤波器可以选择性地滤除某一频率范围内的信号，而带阻滤波器则可以滤除某一频率范围内的噪声。
不同的实验需求可以选择相应的滤波器进行信号处理。
二、数据采样和重构在实验过程中，信号采样的正确与否直接影响着实验结果的准确性。
常见的数据采样方法有脉冲编码调制（PCM）和脉冲位置调制（PPM）等。
通过合理选择采样频率和采样精度，可以最大限度地避免由于采样引起的杂散信号。
数据重构是对采样信号进行还原的过程。
通常采用线性插值、样条插值和数据拟合等方法来对离散的采样数据进行重构。
数据重构的准确性直接影响着实验结果的精度。
三、各向同性抑制技术在一些物理实验中，杂散信号常常具有各向同性的特点，即来自不同方向的干扰信号的功率谱密度相同。
为了抑制这种各向同性的杂散信号，研究人员提出了自适应滤波技术。
自适应滤波器可以根据输入信号的特点动态地调整滤波器的参数，以最大程度地抑制杂散信号。
四、时域和频域分析时域分析是研究信号随时间变化的方法，通过观察信号的波形和幅度变化，可以初步判断信号中是否存在杂散信号。
常见的时域分析方法有时序图、波形分析和傅里叶变换等。
频域分析是研究信号随频率变化的方法，通过观察信号在频域上的谱线，可以进一步分析信号中的杂散成分。
常见的频域分析方法有功率谱密度分析、快速傅里叶变换和小波变换等。
五、数字滤波技术随着计算机技术的发展，数字滤波技术逐渐在物理实验中得到应用。
信号分析与处理
信号分析与处理第一章绪论：测试信号分析与处理的主要内容、应用；信号的分类，信号分析与信号处理、测试信号的描述，信号与系统.测试技术的目的是信息获取、处理和利用。
测试过程是针对被测对象的特点，利用相应传感器,将被测物理量转变为电信号，然后，按一定的目的对信号进行分析和处理，从而探明被测对象内在规律的过程。
信号分析与处理是测试技术的重要研究内容.信号分析与处理技术可以分成模拟信号分析与处理和数字信号分析与处理技术。
一切物体运动和状态的变化，都是一种信号，传递不同的信息.信号常常表示为时间的函数，函数表示和图形表示信号。
信号是信息的载体,但信号不是信息，只有对信号进行分析和处理后，才能从信号中提取信息。
信号可以分为确定信号与随机信号；周期信号与非周期信号；连续时间信号与离散时间信号；能量信号与功率信号；奇异信号；周期信号无穷的含义，连续信号、模拟信号、量化信号，抽样信号、数字信号在频域里进行信号的频谱分析是信号分析中一种最基本的方法：将频率作为信号的自变量，在频域里进行信号的频谱分析；信号分析是研究信号本身的特征，信号处理是对信号进行某种运算。
信号处理包括时域处理和频域处理。
时域处理中最典型的是波形分析，滤波是信号分析中的重要研究内容;测试信号是指被测对象的运动或状态信息，表示测试信号可以用数学表达式、图形、图表等进行描述。
常用基本信号（函数)复指数信号、抽样函数、单位阶跃函数单位、冲激函数(抽样特性和偶函数）离散序列用图形、数列表示，常见序列单位抽样序列、单位阶跃序列、斜变序列、正弦序列、复指数序列.系统是指由一些相互联系、相互制约的事物组成的具有某种功能的整体。
被测系统和测试系统统称为系统.输入信号和输出信号统称为测试信号.系统分为连续时间系统和离散时间系统。
系统的主要性质包括线性和非线性，记忆性和无记忆性,因果系统和非因果系统，时不变系统和时变系统,稳定系统和非稳定系统。
第二章 连续时间信号分析：周期信号分析（傅立叶级数展开)非周期信号的傅立叶变换、周期信号的傅立叶变换、采样信号分析（从连续开始引入到离散）。
基于全相位的零相位数字滤波器的设计方法

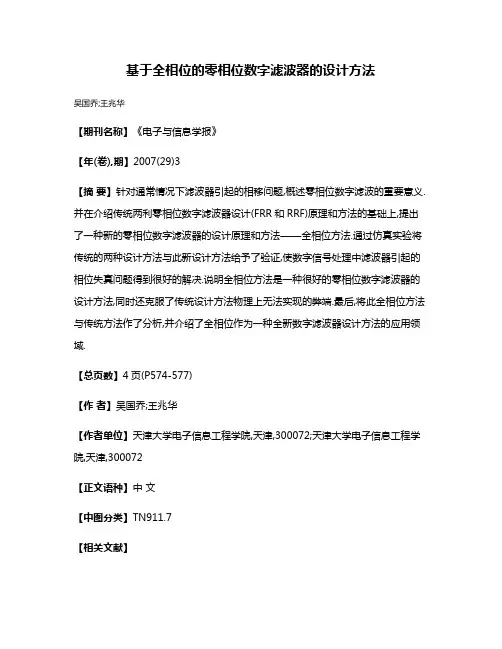

基于全相位的零相位数字滤波器的设计方法
吴国乔;王兆华
【期刊名称】《电子与信息学报》
【年(卷),期】2007(29)3
【摘要】针对通常情况下滤波器引起的相移问题,概述零相位数字滤波的重要意义.并在介绍传统两利零相位数字滤波器设计(FRR和RRF)原理和方法的基础上,提出了一种新的零相位数字滤波器的设计原理和方法——全相位方法.通过仿真实验将传统的两种设计方法与此新设计方法给予了验证,使数字信号处理中滤波器引起的相位失真问题得到很好的解决.说明全相位方法是一种很好的零相位数字滤波器的设计方法,同时还克服了传统设计方法物理上无法实现的弊端.最后,将此全相位方法与传统方法作了分析,并介绍了全相位作为一种全新数字滤波器设计方法的应用领域.
【总页数】4页(P574-577)
【作者】吴国乔;王兆华
【作者单位】天津大学电子信息工程学院,天津,300072;天津大学电子信息工程学院,天津,300072
【正文语种】中文
【中图分类】TN911.7
【相关文献】
1.基于MATLAB最小相位数字滤波器的设计方法研究 [J], 雷于红;刘益成
2.雷电冲击电压波形K因子零相位数字滤波器设计 [J], 司文荣;傅晨钊;黄华;金珩;李彦明
3.一维线性相位FIR数字滤波器的频域最小平方误差设计方法 [J], 马云辉
4.基于全相位的自适应数字滤波器设计方法 [J], 宋宁
5.二维半平面线性相位FIR数字滤波器的最小二乘设计方法 [J], 朱卫平
因版权原因，仅展示原文概要，查看原文内容请购买。
零相移滤波器的改进及实现方法

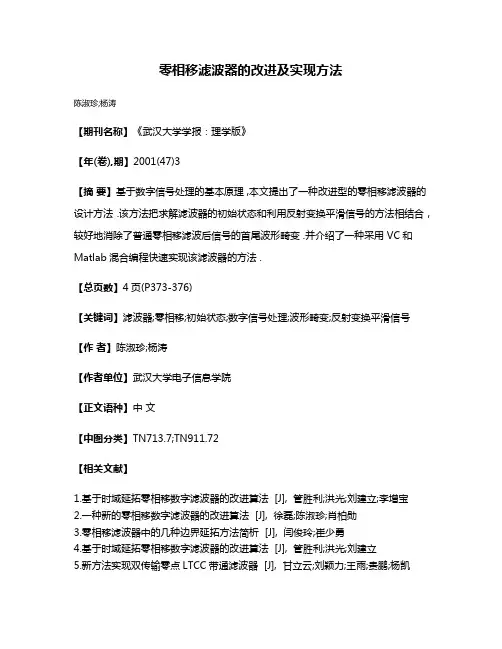

零相移滤波器的改进及实现方法
陈淑珍;杨涛
【期刊名称】《武汉大学学报：理学版》
【年(卷),期】2001(47)3
【摘要】基于数字信号处理的基本原理 ,本文提出了一种改进型的零相移滤波器的设计方法 .该方法把求解滤波器的初始状态和利用反射变换平滑信号的方法相结合 ,较好地消除了普通零相移滤波后信号的首尾波形畸变 .并介绍了一种采用 VC和Matlab混合编程快速实现该滤波器的方法 .
【总页数】4页(P373-376)
【关键词】滤波器;零相移;初始状态;数字信号处理;波形畸变;反射变换平滑信号【作者】陈淑珍;杨涛
【作者单位】武汉大学电子信息学院
【正文语种】中文
【中图分类】TN713.7;TN911.72
【相关文献】
1.基于时域延拓零相移数字滤波器的改进算法 [J], 管胜利;洪光;刘建立;李增宝
2.一种新的零相移数字滤波器的改进算法 [J], 徐磊;陈淑珍;肖柏勋
3.零相移滤波器中的几种边界延拓方法简析 [J], 闫俊玲;崔少勇
4.基于时域延拓零相移数字滤波器的改进算法 [J], 管胜利;洪光;刘建立
5.新方法实现双传输零点LTCC带通滤波器 [J], 甘立云;刘颖力;王雨;贵鹏;杨凯
因版权原因，仅展示原文概要，查看原文内容请购买。
零相移滤波器
零相移滤波器原理-----对matlab中filtfilt函数的初步研究孙骁自74 2007012250在信号与系统这门课程的学习过程中，我知道了设计数字滤波器有两种方法，分别为有限冲激响应法（FIR）和无限冲激响应法（IIR）。
对于FIR滤波器，实现线性相位滤波是可行的，而对于IIR滤波器，则有着高度的相位失真。
前几天，我在看有关于信号与系统matlab的实现方面的书籍时，偶然发现了一个叫做filtfilt的函数，它竟然可以实现对信号的零相移滤波，于是我不得不对它产生了兴趣。
下图是对信号x=sin(6πt)+0.25sin(80πt)的两种滤波方式结果的比较，其中蓝色曲线为原函数，绿色曲线为利用filtfilt函数滤波结果，红色曲线为用filter 函数滤波结果。
可以看到，相对于普通滤波而言，filtfilt函数滤波后实现了相对原信号的零相移。
可以想见，假若我们能在实际中利用这种滤波原理进行零相移滤波，那将是十分诱人的。
那么，这种滤波函数的原理是什么呢？它的实际可实施性又如何呢？另外，在图中我们可以看到，filtfilt滤波后的波形相对于其他滤波后的波形幅度上有所减小，这又是什么原因呢？带着这些问题，我对这个函数进行了初步的研究。
在matlab的帮助中，我们可以看到以下一段话：这段话的意思是说，通过前向滤波之后，序列被反转并再次通过滤波器，最后输出的序列是对第二次通过滤波器的波形的再反转。
这是一段有点绕的话，它实现的过程如下所示：那为什么经过这样的一个过程之后可以实现零相移呢？现进行如下的推导： 假设系统函数为H(z)，输入序列的z 变化为X(z)，那么这个过程可以表示如下：);()();()()();()();()()(3)1(4231)1(21ωωωωωωωωωωωωj N j j j j j j N j j j j j e Y e e Y e H e Y eY e Y e eY e H e X eY ------==== 从以上的推导可以看出，最终输入和输出可以表示为： 2)()()(ωωωj j j e H e X e Y =即实现了零相移滤波，注意到x 序列是和系统函数模的平方相乘，因此滤波器阶数加倍，并且因为平方相乘，所以与别的滤波方法相比，幅值会有所降低。
微型全分析系统(μTAS)中的微分离技术
微型全分析系统(µTAS)中的微分离技术徐溢1,2张晓凤1海显来1兰宇卫1(1重庆大学化学化工学院 2 光电技术及系统教育部重点实验室重庆 400044)摘要介绍了微型全分析系统(µTAS)中微分离的重要性和它的概念对其它诸如萃取分离色谱并对微流控芯片上微分离技术的进展作了评述和展望它涉及到分析化学计算机材料学其最终目标是在微芯片上实现化学全分析系统成为近年来分析化学研究热点随着µTAS迅猛发展和应用前景不断扩大新药合成与筛选以及食品和商品检验刑事科学其应用领域将逐步扩大到涉及化学成分分析的所有方面[1]ÌرðÊǶԻ·¾³¿ÆѧÉúÎïҽѧµÈÁìÓòÖеÄÑùÆ··ÖÎön g/g目前虽然有许多灵敏度很高的分析方法38岁从事分析化学和应用化学科研和教学工作国家自然科学基金(20007005)以及教育部光电技术及系统教育部重点实验室访问学者基金资助项目2003-04-24收稿但常由于存在基体效应以及其它各种干扰而难以得到准确的分析结果有可能获得选择性更高且准确可靠的分析结果在µTAS中消除干扰组分样品的分离富集是必不可少的一步其它为系统中样品的分离富集等预处理过程都是在微芯片外实现的同时也不利于微型分析系统集成化这也是µTAS发展的必然趋势更高的台阶提出电泳芯片微分离学的平台特征指出微芯片上的微分离在材质上较毛细管电泳有更多的选择余地同时也影响分离通道中的电渗流杂质种类和含量从理论上比较微小尺寸效应对分离的影响Murrihy等[5]将微芯片上离子色谱都称作微分离(Micro-separation)ÕâÀïÎÒÃǽ«ÕâÖÖÔÚµTAS基础上提出来的在几厘米大小微流控芯片上实现样品分离与富集等预处理过程使整个分析过程实现真正意义上的微型化集成化和便携化的技术统统归入到为微分离学中国内外学者在µTAS方面做了大量研究反应现阶段微分离方面研究又主要集中在毛细管电泳芯片目前也只是一些初步研究1.1 电泳芯片微分离技术电泳芯片(EC)微分离技术是当今的研究热点国际上在其制作工艺方面的进展与在生化快速分析中的应用微芯片上毛细管电泳(CE)是利用微型制造技术在几平方厘米大小的芯片上刻蚀出扁平管道和其它功能单元实现样品分离高效由于EC属于电场驱动微管道分离因此相应技术和装置较易微型化容易移植金亚[7]等已对微芯片上的毛细管电泳技术进行了相关综述目前以激光诱导荧光(LIF)µ«ÊǵçÉøÁ÷±ÃÖ»ÊÊÓÚÀë×ÓÐÔÒºÌå¶øÇÒÕû¸öϵͳÐè¸ßѹµçÔ´½øÑùºÍ¼ì²âµÈ·½ÃæµÄ½øÒ»²½·¢Õ¹ºÍÓ¦ÓÃÌرðÊÇLIFÕâЩ²»×ãÖ®´¦ÎªEC的发展带来诸多不便诸如液-液萃取色谱分离做了大量的研究共同促进微分离技术和微分析系统整体的发展1.2 萃取技术微流控芯片上萃取技术涉及到固相萃取(SPE)和液-液萃取(LLE)ÓëÑùÆ·»ùÌåºÍ¸ÉÈÅ»¯ºÏÎï·ÖÀë´ïµ½·ÖÀ븻¼¯Ä¿±ê»¯ºÏÎïµÄÄ¿µÄ¶øÇÒ¿ÉÒÔ·ÖÀë¸ÉÈÅ×é·ÖÓлúÈܼÁÏûºÄµÍÈÝÒ×ÊÕ¼¯·ÖÎöÎïOleschuk等[9]在微芯片上采用电渗流泵４µm的十八烷基硅烷(ODS)颗粒从管道一端引入特意设计的空穴中填充满ODS后的空穴作为分离床富集后样品浓缩500倍Broyles等[10]将C18固定相涂覆在深5µm长30mm微管道内分离富集多环芳香烃利用紫外(UV)激发原位聚合反应并通过改变正己烷和甲醇混合液的比例分离富集了疏水四肽和绿色荧光蛋白质它不受液流驱动方式和检测技术限制通常将SPE接到微芯片上改善样品处理范围所以在其上制作SPE比较困难图1多离子传感仪的操作原理[14]Fig.1 Operation principle of the multi-ion sensing device[14]LLE是一种利用物质在互不混溶的两相中不同分配特性进行分离的方法借助萃取剂的作用而另外一些组分仍留在水相中LLE是一种常用的分离富集方法回收率高设备简单快速这种分离方式适用于所有液体Hisamoto等[12~14]在30mm×60mm微流控芯片上采用多种有机相分段注射法中性离子载体只能萃取特定离子随着液流在管道中流动如图1所示的该系统可同时萃取分离多种离子微芯片管道宽250µm所需最小试剂量125nLÒò΢¹ÜµÀÀ©É¢¾àÀë¶ÌËùÒÔÐźÅÏì¿ì采用的TLM检测器可检测荧光物质和非荧光物质虽然分离管道缩微化了分子扩散距离减小而且试剂消耗量少减少环境污染但是微芯片上LLE的基材必须采用耐有机溶剂的玻璃或石英1.3 膜分离技术膜分离是以选择性透过膜为分离介质浓度差所需组分选择性地透过膜膜分离可以通过控制膜孔径且分离过程中大多无相变化有高效简便等特点１０µm65µm的电泳芯片上硅酸钠聚缩后１２µm宽的硅酸钠多孔膜离子可以透过该膜富集后的DNA进入分离管道DNA浓度提高了2个数量级而对于粒径相近的物质就显得无能为力了用核径迹刻蚀(nuclear track-etched)聚碳酸酯膜孔径15nm孔密度1×108cm－26×108cm－2的膜作为分子门如图2所示PDMS管道宽100µm穿过微流管道传递区与分子门相连这种分离技术的特点是通过控制分子门膜的物理和化学性质因此可以作为一种高选择的而且通过控制分子门的连接可实现智能分子筛选图2 在微流控管道中夹纳孔膜组成3D微流控系统[17]Fig.2 Simplified schematic of three-dimensional microfluidic system comprising of a nanoluidic porousmembrane sandwiched between two microfluidic channels[17]1.4 色谱技术色谱是基于不同组分在两相间具有不同分配系数和溶解度或按分子大小而进行的分离早在上世纪70年代芯片上的气相色谱但由于技术不成熟目前有关微流控芯片上的色谱只是一些初步研究作为微型色谱分离管道并用反相液相色谱法进行评估,其柱压是常规柱的1/25可在非常低的压力下产生100000理论塔板数,克服了传统HPLC颗粒填充柱的限制ＨＤＣ）在狭窄管道中大分子跑得比小分子快宽0.5mmºÏ³É¸ß·Ö×ÓºÍÁ£×ÓÒò´Ë·ÖÀëËٶȿìMurrihy[5]等完成了芯片上离子色谱对无机阴离子的分离芯片管道为0.5分离样品和固定相之间相互作用在芯片外进样(20nL)和紫外检测Ｌ－1KCl作为洗脱剂分离了NO2－I－和硫脲NO3－的线性范围为5L－1L－1如图3所示柱长20cmÒÒÍéÒÒȲºÍ¸ß»Ó·¢ÐÔÓлúÎïͨ¹ý¼ÓÈÈ΢оƬÉϵľøÈÈĤ½øÈëGC柱中进行分离分析分离低挥发性物质炸药该方法可分离从气体到低挥发性的物质图3微型气相化学分析系统[22]Fig.3 Schematic of gas phase µChemLab TM system[22]微流控芯片上的色谱技术涉及的方法很多发展和挑战集成化因此其发展潜力是无法估量的Chronis等[23]提出了生物磁化分离的概念即基于H形管道中两种缓冲溶液平行流动另一种不含生物磁珠的液流位于管道中靠近电磁场的一面远离磁场液流的磁珠受磁场吸引迁移到靠近磁场的液流中这种分离技术不同于集成免疫磁分离技术也无需复杂的设备处理能力强Furdui等[24]利用磁分离它是根据磁性的蛋白质粒子A(1µ±µ°°×ÖÊ´ÅÖéA与CD3溶液混合时而CD3接受器对T细胞有专一性T细胞可被选择性捕获分离分离后样品必须转移到微芯片外去检测图4 平流液流的分离(图中黑色的为磁珠)[23]Fig.4 Hydrodynamic parallel flow separation(magnetic beads shown in black)[23]工业上磁分离技术已经比较成熟其研究和应用是对磁分离技术的一种挑战1.6 其它Gaudioso等[25]开发了一种利用扩散井分离的微制造模型待测样品扩散的越快扩散较慢的后进入井中成功的分离了Ce19A和Ce15A纤维素酶有利用大分子和小分子扩散速度的差异无膜渗析[27]其它已经开始介入的分离技术还有离心剪切等[3]΢·ÖÀë¼¼ÊõÊÇ×ÔµTAS问世以来芯片上的实验室(Lab-on-chip)ÔÚ΢Á÷¿ØоƬÉÏʵÏÖ΢·ÖÀë¼¼ÊõÒѳÉΪµTAS不可或缺的部分同时微分离的研究离不开µTAS理论方面的指导芯片上的检测技术等方面的配合微芯片的加工与制作[31]ÔÚÑо¿¹ý³ÌÖÐÒ²Öð²½·¢ÏÖºÍÈÏʶµ½µTAS中微分离的必要性和可行性目前国内外学者在微分离技术中所做的工作也证明了其尚未开发的巨大潜力集成到芯片上的微分离技术参考文献[1] 方肇伦, 方群. 现代科学仪器, 2001, (4): 3~6.[2] 周春山. 化学分离富集方法及应用. 长沙: 中南工业大学出版社, 1997: 1~12.[3] 林柄承. 现代科学仪器, 2001, (4): 21~24.[4] J A Jankowski, S T Racht, J V Sweedler. Trends in Analytical Chemistry, 1995, 14(4): 170~176.[5] J P Murrihy, M C Breadmore, A Tan et al. J. Chromatogr. A, 2001, 924: 233~238.[6] 陆豪杰, 阮宗琴, 康经武等. 分析测试技术与仪器, 1999, 5(3): 129~134.[7] 金亚, 罗国安, 王如骥. 色谱, 2000, 18(4): 313~317.[8] 王辉, 林炳承. 分析化学, 2002, 30(3): 359~364.[9] R D Oleschuk, L L Shultz-Lockyear, L Y Ning et al. Anal. Chem., 2000, 72: 585~590.[10] B S Broyles, S C Jacobson, J M Ramsey. In Proceedings of Micro Total Analysis System 2001, Netherlands: Kluwer Academic Publishers,p537~538.[11] Y Cong, M H Davey, F Svec et al. Anal. Chem., 2001, 73: 5088~5096.[12] H Hisamoto, T Horiuchi, M Tokeshi et al. Anal. Chem., 2001, 73: 1382~1386.[13] H Hisamoto, T Horiuchi, K Uchiyama et al. Anal. Chem., 2001, 73: 5551~5556.[14] H Hisamoto, T Horiuchi, K Uchiyama et al. In Proceedings of Micro Total Analysis System 2001, Netherlands: Kluwer AcademicPublishers, p667~669.[15] 刘茉娥. 膜分离技术. 北京: 化学工业出版社, 2000: 1~10.[16] J Khandurina, S C Jacobson, L C Waters et al., Anal. Chem., 1999, 71: 1815~1819.[17] D M Cannon Jr , T C Kuo, W Feng et al. In Proceedings of Micro Total Analysis System 2001, Netherlands: Kluwer Academic Publishers,p199~200.[18] M G Spencer, B R Flachsbart, T Yasunaga et al. In Proceedings of Micro Total Analysis System 2001, Netherlands: Kluwer AcademicPublishers, p195~196.[19] 孙彦平, 孟晓雄. 分析测试技术与仪器, 1997, 3(3): 168~173.[20] N Ishizuka, H Minakuchi, K Nakanishi et al. In Proceedings of Micro Total Analysis System 2001, Netherlands: Kluwer AcademicPublishers, p555~556.[21] E Chmela, R Tijssen, M T Blom et al. Anal. Chem., 2002, 74: 3470~3475.[22] G Frye-Mason, R Kottenstette, C Mowry et al. In Proceedings of Micro Total Analysis System 2001, Netherlands: Kluwer AcademicPublishers, p658~660.[23] N Chronis, W Lam, L Lee. In Proceedings of Micro Total Analysis System 2001, Netherlands: Kluwer Academic Publishers, p497~498.[24] V I Furdui, D J Harrison. In Proceedings of Micro Total Analysis System 2001, Netherlands: Kluwer Academic Publishers, p289~290[25] J Gaudioso, D E Miller, S W P Turner et al. In Proceedings of Micro Total Analysis System 2001, Netherlands: Kluwer AcademicPublishers, p107~108.[26] N Xu, Y Lin, S A Hofstadler et al. Anal. Chem., 1998, 70: 3553~3556.[27] A E Kamholz, B H Weigl , B A Finlayson et al. Anal. Chem., 1999, 71: 5340~5347.[28] Van den Berg, W A Olthuis, P Bergveld(Eds.), In Proceedings of Micro Total Analysis System 2000, Netherlands: Kluver AcademicPublishers: 473.[29] 徐溢, Jan C T Eijkel, A Manz. 分析化学, 2000, 28(10): 1295~1299.[30] 徐溢. 重庆大学学报(自然科学版), 2002, 25(1): 150~153.[31] 徐溢, 唐守渊. 压电与声光, 2001, 23(5): 124~126.[32] 徐溢, F Bessoth, A Manz. 分析化学, 2000, 28(7): 876~878.。
滤波的应用及原理是什么
滤波的应用及原理是什么1. 滤波的概念和作用滤波是将信号中不需要的频率成分去除或减弱，保留需要的频率成分的一种信号处理方法。
滤波在信号处理、通信、音频处理、图像处理等领域都有广泛的应用。
通过滤波可以改善信号质量，降低噪声的干扰，提取出感兴趣的信息等。
2. 滤波的原理滤波的原理主要包括两个方面：频域滤波和时域滤波。
2.1 频域滤波频域滤波是在频域进行信号处理的方法。
它利用信号的频谱特性进行滤波操作。
常见的频域滤波方法有低通滤波、高通滤波、带通滤波和带阻滤波等。
具体原理如下：•低通滤波：将信号中高于某个截止频率的成分去除，保留低于截止频率的成分。
•高通滤波：将信号中低于某个截止频率的成分去除，保留高于截止频率的成分。
•带通滤波：只保留信号在两个截止频率之间的成分，其他频率的成分都去除。
•带阻滤波：去除信号在两个截止频率之间的成分，其他频率的成分保留。
2.2 时域滤波时域滤波是在时域进行信号处理的方法。
它通过对信号的时间序列进行加权平均或者卷积等操作，改变信号的幅度和相位特性。
时域滤波的原理如下：•均值滤波：通过计算信号一定时间窗口内的平均值来平滑信号。
适用于平稳信号和周期性信号。
•中值滤波：通过计算信号一定时间窗口内的中位数来平滑信号。
适用于存在脉冲噪声的信号。
•加权滤波：给予不同时间窗口内的数据不同权重，来平滑信号。
适用于需要保留信号的快速变化部分。
3. 滤波的应用滤波在各个领域都有广泛的应用，以下列举了几个常见的应用领域：•语音信号处理：通过滤波可以去除噪声、回声等对语音品质的影响，提高语音识别和语音合成的准确性。
•图像处理：通过滤波可以去除图像中的噪声、增强图像的边缘信息、提高图像的清晰度。
•音频处理：通过滤波可以调整音频的音色、控制频率范围、去除噪声等，常用于音响设备、音乐制作等。
•通信系统：滤波在通信系统中常用于带通滤波、抗干扰滤波、调制解调等操作，提高通信质量和信号完整性。
4. 总结滤波是一种信号处理方法，通过去除或减弱信号中不需要的频率成分，保留需要的成分，实现对信号的改善和提取。
