液晶显示器基本组成
根据以上液晶显示器的解剖，可以看出，液晶显示器的构成并不复杂，液晶板加上相应的驱动板(也称主板，注意不是液晶面板内的行列驱动电路)、电源板、高压板、按键控制板等，就构成了一台完整的液晶显示器。
图所示是液晶显示器的组成框图。
下面简要介绍液晶显示器各组成部分的作用及其在实际电路中的位置。
1.电源部分
液晶显示器的电源电路分为开关电源和DC/DC变换器两部分。
其中，开关电源是一种AC/DC变换器，其作用是将市电交流220V或110V(欧洲标准)转换成12V 直流电源(有些机型为14V、18V、24V或28V)，供给DC/DC变换器和高压板电路;DC/DC直流变换器用以将开关电源产生的直流电压(如12V)转换成5V、3.3V、2.5V等电压，供给驱动板和液晶面板等使用。
图液晶显示器的组成框图
目前，液晶显示器的开关电源主要有两种安装形式:①采用外部电源适配器(Adapter)，这样，输入显示器的电压就是电源适配器输出的直流电压;②在显示器内部专设一块开关电源板，即所谓的内接方式，在这种方式下，显示器输人的是交流220V电压。
DC/DC变换器也有多种安装方式，第一种是专设一块DC/DC变换板;第二种是和开关电源部分安装在一起(开关电源采用机内型);第三种是安装在主板中。
2.驱动板(主板)部分
驱动板也称主板，是液晶显示器的核心电路，主要由以下几个部分构成:
(1)输入接口电路
液晶显示器一般设有传输模拟信号的VGA接口(D-Sub接口)和传输数字信号的DVI接口。
其中，VGA接口用来接收主机显卡输出的模拟R、G、B和行场同步信号;DVI接口用于接收主机显卡TMDS(最小化传输差分信号)发送器输出的TMDS数据和时钟信号，接收到的TMDS信号需要经过液晶显示器内部的TMDS 接收器解码，才能加到Sealer电路中，不过，现在很多TMDS接收器都被集成在Scaler芯片中。
(2)A/D转换电路
A/D转换电路即模/数转换器，用以将VGA接口输出的模拟R、G、B信号转换为数字信号，然后送到Sealer电路进行处理。
早期的液晶显示器，一般单独设立一块A/D转换芯片(如AD9883、AD9884等)，现在生产的液晶显示器，大多已将A/D转换电路集成在Scaler芯片中。
(3)时钟发生器(PLL锁相环电路)
时钟产生电路接收行同步、场同步和外部晶振时钟信号，经时钟发生器产生时钟信号，一方面送到A/D转换电路，作为取样时钟信号;另一方面送到Sealer电路进行处理，产生驱动LCD屏的像素时钟。
另外，液晶显示器内部各个模块的协调工作也需要在时钟信号的配合下才能完成。
显示器的时钟发生器一般均由锁相环电路(PLL)进行控制，以提高时钟的稳定度。
早期的液晶显示器，一般将时钟发生器集成在￣A/D转换电路中，现在生产的液晶显示器，大都将时钟发生器集成在Sealer芯片中。
(4)Sealer电路
Sealer电路的名称较多，如图像缩放电路、主控电路、图像控制器等。
Sealer电路的核心是一块大规模集成电路，称为Sealer芯片，其作用是对A/D转换得到的数字信号或TMDS接收器输出的数据和时钟信号，进行缩放、画质增强等处理，再经输出接口电路送至液晶面板，最后，由液晶面板的时序控制IC(TC0N)将信号传输至面板上的行列驱动IC。
Sealer芯片的性能基本上决定了信号处理的极限能力。
另外，在Sealer电路中，一般还集成有屏显电路(0SD电路)。
液晶显示器为什么要对信号进行缩放处理呢?这是由于一个面板的画素位置与分辨率在制造完成后就已经固定，但是影音装置输出的分辨率却是多元的，当液晶面板必须接收不同分辨率的影音信号时，就要经过缩放处理才能适合一个屏幕的大小，所以信号需要经过Sealer芯片进行缩放处理。
(5)微控制器电路
微控制器电路主要包括MCU(微控制器)、存储器等，其中，MCU用来对显示器按键信息(如亮度调节、位置调节等)和显示器本身的状态控制信息(如无输人信号识别、上电自检、各种省电节能模式转换等)进行控制和处理，以完成指定的功能操作。
存储器(这里指串行EEPROM存储器)用于存储液晶显示器的设备数据和运行中所需的数据，主要包括设各的基本参数、制造厂商、产品型号、分辨率数据、最大行频率、场刷新率等，还包括设各运行状态的一些数据，如白平衡数据、亮度、对比度、各种几何失真参数、节能状态的控制数据等。
目前，很多液晶显示器将存储器和MCU集成在一起，还有一些液晶显示器甚至将MCU、存储器都集成在Scaler芯片中。
因此，在这些液晶显示器的驱动板上，是看不到存储器和MCU的。
(6)输出接口电路
驱动板与液晶面板的接口电路有多种，常用的主要有以下五种:
第一种是并行总线TTL接口，用来驱动TTL液晶屏。
根据不同的面板分辨率，17L接口又分为48位或24位并行数字显示信号。
第二种接口是现在十分流行的低压差分LVDS接口，用来驱动LVDS液晶屏。
与17L接口相比，串行接口有更高的传输率，更低的电磁辐射和电磁干扰，并且，需要的数据传输线也比并行接口少很多，所以，从技术和成本的角度，LVDS接口都比1TL好。
需要说明的是，凡是具有LVDS接口的液晶显示器，在主板上一般需要一块LVDS发送芯片(有些可能集成在Sealer芯片中)，同时，在液晶面板中应有一块LVDS接收器。
第三种是RSDS(低振幅信号)接口，用来驱动RSDS液晶屏，采用RSDS接口，可大大减少辐射强度，产晶更加健康环保，并可增强EMI抗干扰能力，使画面质量更加清晰稳定。
3.按键板部分
按键电路安装在按键控制板上，另外，指示灯一般也安装在按键控制板上。
按键电路的作用就是使电路通与断，当按下开关时，按键电子开关接通;手松开后，按键电子开关断开。
按键开关输出的开关信号送到驱动板上的MCU中，由MCU识别后，输出控制信号，去控制相关电路完成相应的操作和动作。
4.高压板部分
高压板俗称高压条(因为电路板一般较长，为条状形式)，有时也称为逆变电路或逆变器，其作用是将电源输出的低压直流电压转变为液晶板(Panel)所需的高频的600V以上高压交流电，点亮液晶面板上的背光灯。
高压板主要有两种安装形式:①专设一块电路板;②和开关电源电路安装在一起
(开关电源采用机内型)。
5.液晶面板(Panel)部分
液晶面板是液晶显示器的核心部件，主要包含液晶屏、LVDS接收器(可选，LVDS 液晶屏有该电路)、驱动IC电路(包含源极驱动IC与栅极驱动IC)、时序控制IC(TC0N)和背光源。
最后需要强调的是，液晶显示器的电路结构和彩电、CRT显示器彩显一样，经历了从多片集成电路ˉ单片集成电路宀超级单片的发展过程。
例如，早期的液晶显示器、A/D转换、时钟发生器、Sealer和MCU电路均采用独立的集成电路;现在生产的液晶显示器，则大多将A/D转换、TMDS接收器、时钟发生器、Sealer、0SD、LVDS发送器集成在一起，有的甚至将MCU电路、TC0N、RSDS等电路也集成进来，成为一片真正的"超级芯片"。
无论液晶显示器采用哪种电路形式，但万变不离其宗，即所有液晶显示器的基本结构组成是相同或相似的，作为维修人员，只要理解了液晶显示器的基本结构和组成，再结合厂家提供的主要集成电路引脚功能，就不难分析出其整机电路的基本工作过程。
TFT液晶面板的组成
在生产TFT液晶显示屏时，TFT液晶显示屏要和其他部件组合在一起，作为一个整体而存在的。
由于TFT液晶显示屏的特殊性，以及连接和装配需要专用的工具，再加上操作技术的难度很大等原因，生产厂家把TFT液晶显示屏、连接件、驱动电路PCB电路板、背光单元等元器件用钢板封闭起来，只留有背光灯插头和驱动电路输入插座，这种组件被称为LCDModuel(LCM)，即液晶显示模块，通常也称为液晶板、液晶面板等。
可见，这种组件的方式既增加了工作的可靠性，又能防止用户因随意拆卸造成的不必要的损坏。
液晶显示屏的生产厂家只需把背光灯的插头和驱动电路插排与外部电路板连接起来即可，使整机的生产工艺也变得简单多了。
图1所示是液晶面板的内部结构示意图，图2是液晶面板内
部电路框图(液晶屏分辨率为1024×RGB×768)。
图1TFT液晶面板的内部结构示意图
图2TFI液晶面板内部电路框图
液晶面板中的背光灯一般需要高压，因此，在液晶显示屏中，高压由面板外的高压板电路(也称逆变器)产生，经高压插头送往背光灯。
根据液晶显示屏屏幕尺寸的大小以及对显示要求的不同，背光灯的数量是不同的。
例如，早期的液晶显示屏使用一只灯管，一般位于屏幕的上方，后来逐渐发展为两个灯管，上、下各一个，现在的笔记本电脑显示屏较多地采用这种方式;当前，一些尺寸较大的台式电脑液晶屏采用四只灯管，高端的大屏幕显示屏则使用了六只、八只甚至更多灯管。
液晶面板外的主板电路通过面板排线和面板接口相连，不同的液晶面板，采用的接口形式不尽相同，主要有17L接口、LVDS接口等。
有关面板接口的详细内容，将在后续章节中进行详细介绍。
液晶面板中还设有几块PCB块，其上分布着时序控制器(TC0N，此芯片有时也称为屏显IC)、行驱动器、列驱动器和其他元件，如图3所示。
由主板电路来的数据和时钟信号，经液晶面板TC0N处理后，分离出行驱动信号和列驱动信号，再分别送到液晶显示屏的行、列电极，驱动液晶显示屏显示出图像。
图3液晶面板上PCB板。
液晶显示屏的基本结构和原理
液晶显示屏的基本结构和原理液晶显示屏是一种广泛应用于电子产品中的显示技术，如电视、电脑显示器、手机屏幕等。
它采用液晶材料的光学特性，在电场的作用下改变液晶分子的排列方向，从而控制光的透过和阻挡，实现图像的显示。
本文将详细介绍液晶显示屏的基本结构和原理。
一、液晶显示屏的基本结构液晶显示屏的基本结构包括液晶层、导电层、玻璃基板、偏光膜和背光源。
1. 液晶层液晶层是液晶显示屏最重要的组成部分，它由两层平行排列的玻璃基板夹持，中间填充液晶材料。
液晶材料是一种具有有序排列的分子结构的介质，其分子在没有电场作用下呈现随机排列，而在电场作用下可以沿着电场方向排列，从而改变光的透过和阻挡。
液晶材料按照排列方式不同可以分为向列型液晶和扭曲型液晶等。
2. 导电层导电层位于液晶层的两侧，它是由透明导电材料制成的，如氧化铟锡（ITO）等。
导电层的作用是为液晶层提供电场，使液晶分子能够排列成所需的方向，从而实现图像的显示。
3. 玻璃基板玻璃基板是液晶层的夹持层，它由两块平行的玻璃基板组成。
玻璃基板的表面经过特殊处理，可以增强其光学性能和机械强度。
4. 偏光膜偏光膜是液晶显示屏的重要组成部分，它是由聚酯薄膜制成的，在薄膜上涂覆了一层偏振剂。
偏光膜的作用是将液晶层中的光进行偏振，使其只能沿着特定方向通过。
5. 背光源背光源是液晶显示屏的光源，它位于液晶层的背面。
背光源可以采用冷阴极荧光灯（CCFL）或发光二极管（LED）等，它的作用是为液晶层提供背景光源，使图像能够清晰显示。
二、液晶显示屏的工作原理液晶显示屏的工作原理是基于液晶材料的光学特性和电场效应。
液晶材料具有双折射性，即光线在穿过液晶材料时会发生偏转。
液晶材料在没有电场作用下呈现随机排列，导致光线偏转的方向和角度不一致。
而在电场作用下，液晶材料中的分子会沿着电场方向排列，使得光线偏转的方向和角度一致。
液晶显示屏的显示原理是基于液晶材料的电场效应。
导电层在施加电压时会产生电场，电场会作用于液晶分子，使其沿着电场方向排列，从而改变光的透过和阻挡。
液晶显示器基本结构及显示原理
时序控制，内含RAM。具有数据反转，像素极性反转功 能，并具有自动刷新模式和老化用的图形。
第二十四页，共28页。
⑷ 灰度级电压(diànyā)产生电路
灰度级电压产生电路将用于数据驱动输出电压，产生的10 个左右灰度级电压各自供给数据驱动IC。为显示白色和黑色以 外的中间灰度的某些图像，以及用红（R）绿（G） 蓝（B）的 三基色显示各种颜色，叫做中间灰度显示 灰度级主要有8灰度、16灰度、64灰度和256灰度等。
存贮电容
Vg
Vsig.c Vcom Vp
0
馈入特性 保持特性
△Vp
Vsig
第n帧
Vg
Cgs
Cgd △Vp
Cds
Csp Clc
Rlc
Cs
Vs
Vcom
△Vp
Voffset
第n+1帧
第十八页，共28页。
a-Si TFT在TFT-LCD中的作用(zuòyòng)
功能： 1) 确认栅引线(yǐnxiàn)上是否有电压 2) TFT打开 3) 确认数据引线(yǐnxiàn)上是否有数
第九页，共28页。
2、偏光片特性(tèxìng)
第十页，共28页。
3、 常白模式(móshì)
第十一页，共28页。
第十二页，共28页。
第四节 液晶显示驱动原理
1、驱动方式比较
液晶显示
有源方式 (fāngshì)
帧
反 转 (fǎn
行反转
点反 转
zhu
ǎn)
高分辨率彩色视频显示
※ 液晶显示主要采用交流驱动
第二十六页，共28页。
驱动电路(diànlù)的发展
lcd组成结构
lcd组成结构LCD组成结构LCD，全称为液晶显示器（Liquid Crystal Display），是一种广泛应用于各种电子设备中的平面显示技术。
它以其薄、轻、省电的特点，成为了现代电子产品的主要显示屏幕。
那么，LCD是如何构成的呢？下面将从组成结构的角度来介绍LCD的构造。
一、液晶分子层LCD的基本原理是利用液晶分子的光学特性来实现图像显示。
液晶分子层是LCD的核心部分，它由两层平行排列的玻璃基板构成。
这两层基板之间填充有液晶分子，液晶分子可以根据外界电场的作用而改变排列状态，从而控制光的透过程度。
液晶分子层的构成使得LCD能够实现在不同电压下的光的透射与阻挡，从而显示出不同的图像。
二、偏振片液晶分子层之上和之下分别安装有两片偏振片。
偏振片是由聚合物材料制成的，它只允许特定方向的光通过，而将其他方向的光阻挡。
在液晶显示器中，顶部的偏振片的方向与底部的偏振片的方向垂直，这样的设计可以使得透过液晶分子层后的光能够通过底部的偏振片。
三、背光源液晶分子层和偏振片之间还需要一个背光源来提供光源，使得液晶分子层中的图像能够被照亮。
背光源通常是一种冷阴极荧光灯（CCFL）或者是LED灯。
背光源的光线通过液晶分子层后，会受到液晶分子的控制，从而形成图像。
四、驱动电路液晶分子层中液晶分子的排列状态是通过电场来控制的，所以需要一套驱动电路来给液晶分子层施加电场。
驱动电路可以根据输入信号的变化，改变电场的强度和方向，从而控制液晶分子的排列状态，进而显示出不同的图像。
五、控制器和接口液晶显示器的控制器和接口是用来接收外部信号并将其转换成驱动电路的输入信号的。
控制器和接口可以根据输入信号的不同来控制液晶分子的状态，从而显示出不同的图像。
六、辅助材料除了上述的核心组成部分外，LCD还包括一些辅助材料，如保护层、滤光片等。
这些辅助材料可以保护LCD的核心部件不受外界环境的影响，同时还可以改善显示效果，提高图像的质量。
LCD的组成结构包括液晶分子层、偏振片、背光源、驱动电路、控制器和接口，以及辅助材料等。

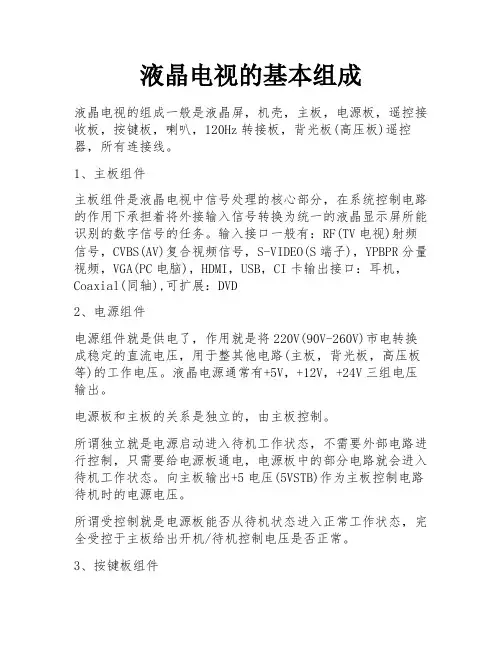

液晶电视的基本组成
液晶电视的基本组成液晶电视的组成一般是液晶屏，机壳，主板，电源板，遥控接收板，按键板，喇叭，120Hz转接板，背光板(高压板)遥控器，所有连接线。
1、主板组件主板组件是液晶电视中信号处理的核心部分，在系统控制电路的作用下承担着将外接输入信号转换为统一的液晶显示屏所能识别的数字信号的任务。
输入接口一般有：RF(TV电视)射频信号，CVBS(AV)复合视频信号，S-VIDEO(S端子)，YPBPR分量视频，VGA(PC电脑)，HDMI，USB，CI卡输出接口：耳机，Coaxial(同轴),可扩展：DVD2、电源组件电源组件就是供电了，作用就是将220V(90V-260V)市电转换成稳定的直流电压，用于整其他电路(主板，背光板，高压板等)的工作电压。
液晶电源通常有+5V，+12V，+24V三组电压输出。
电源板和主板的关系是独立的，由主板控制。
所谓独立就是电源启动进入待机工作状态，不需要外部电路进行控制，只需要给电源板通电，电源板中的部分电路就会进入待机工作状态。
向主板输出+5电压(5VSTB)作为主板控制电路待机时的电源电压。
所谓受控制就是电源板能否从待机状态进入正常工作状态，完全受控于主板给出开机/待机控制电压是否正常。
3、按键板组件键盘组件通常由七个功能键组成。
用户可以通过该组件方便地操作液晶电视。
4、遥控接收板组件(IR BOARD)遥控接收板组件由工作指示灯和遥控接收头组成。
用户可以通过该组件使用遥控器方便地操作液晶电视并了解液晶电视的工作状态。
5、扬声器组件(喇叭)扬声器的功能是将电信号转换成声音。
纸盆扬声器通常用在电视机上锥形扬声器由永磁体、支架、定心支架、铜线音圈和振动模式折叠环锥形锥体组成。
电视机上一般采用全音喇叭(宽频喇叭)，F0=150Hz到20KHz，一般是用8欧10W到8欧15W功率的喇叭。
6、120Hz转接板120Hz转接板的作用是将主板给出的60Hz信号转换成120Hz 信号。
[整理版]液晶显示屏的结构
![[整理版]液晶显示屏的结构](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/bd4d3e012379168884868762caaedd3383c4b5fc.webp)
1.液晶显示器的结构一般地，TFT-LCD由上基板组件、下基板组件、液晶、驱动电路单元、背光灯模组和其他附件组成，其中：下基板组件主要包括下玻璃基板和TFT阵列，而上基板组件由上玻璃基板、偏振板及覆于上玻璃基板的膜结构，液晶填充于上、下基板形成的空隙内。
图1.1显示了彩色TFT-LCD的典型结构，图1.2图进一步显示了背光灯模组与驱动电路单元的结构。
在下玻璃基板的内侧面上，布满了一系列与显示器像素点对应的导电玻璃微板、TFT半导体开关器件以及连接半导体开关器件的纵横线，它们均由光刻、刻蚀等微电子制造工艺形成，其中每一像素的TFT半导体器件的剖面结构如图1.3所示。
在上玻璃基板的内侧面上，敷有一层透明的导电玻璃板，一般为氧化铟锡（Indium Tin Oxide, 简称ITO）材料制成，它作为公共电极与下基板上的众多导电微板形成一系列电场。
如图1.4所示。
若LCD为彩色，则在公共导电板与玻璃基板之间布满了三基色（红、绿、蓝）滤光单元和黑点，其中黑点的作用是阻止光线从像素点之间的缝隙泄露，它由不透光材料制成，由于呈矩阵状分布，故称黑点矩阵（Black matrix）。
2 液晶显示器的制造工艺流程彩色TFT-LCD制造工艺流程主要包含4个子流程：TFT加工工艺（TFT process）、彩色滤光器加工工艺（Color filter process）、单元装配工艺（Cell process）和模块装配工艺（Module process）[1][2]。
各工艺子流程之间的关系如图2.1所示。
图2.1 彩色TFT-LCD加工工艺流程2.1TFT加工工艺（TFT process）TFT加工工艺的作用是在下玻璃基板上形成TFT和电极阵列。
针对图1.3所示TFT和电极层状结构，通常采用五掩膜工艺，即利用5块掩膜，通过5道相同的图形转移工艺，完成如图1.3TFT层状结构的加工[2]，各道图形转移工艺的加工结果如图2.2所示。
液晶显示器的组成
液晶显示器分四个大的部分：
1.电源部分：该部分的维修最简单，也很常见，维修方法普通，元件普通。
2.高压板：其实就是一个电子整流器，麻烦的是专用的升压变压器和控制集成电路。
一般是电源输入12V直接供电，另外一个5V来自主板，还有一个亮度控制电压，一部分机器有省电控制，来自CPU，就是一个高低电平控制。
3.信号转换板——主板：主要有3个部分，CPU、电源转换、输入信号处理集成电路，维修方法和VCD的主板基本一样的（我觉得），易损件是贴片元件——电容易漏电、板子易漏电等，少见的是存储器数据丢失、信号处理集成电路损坏等。
4.最有价值的维修部分就是它了——液晶屏，当然，难度最大，也相当危险。
对维修技术要求很高的。
我记得网上有关于液晶屏的拆卸，大家可以去看看。
一般情况下，如果是亮、暗线等问题，建议各位不要修了，风险太大，问题一般是驱动集成电路局部损坏、连接排线接触不良等等。
可以维修的故障是——白屏（如果修过液晶显示器的朋友，应该知道的，这种问题不是主板就是屏的问题），而且，成功率是比较高的。
具体的原理我不太清楚了，但是，大家可以想一想，连接到屏的线只有那么几根，远远不是1024X768，为什么，就因为驱动液晶屏的电路是厂家直接做好的，就在液晶屏背后。
另外一个有点希望维修的就是——灯管，大家也清楚，灯管的寿命应该不是厂家宣传的那么长，而且比较好换。
液晶显示器的组成结构
液晶显示器的组成结构如下：
背光源（或背光模组）。
由于液晶分子自身无法发光，因此需要专门的发光源提供光线，然后经过液晶分子的偏转产生不同的颜色，而背光源起到的作用就是提供光能。
上下层两个偏光片。
其作用是让光线从单方向通过。
上层和下层两块玻璃基板。
玻璃基板内侧具有沟槽结构，并附着配向膜，可以让液晶分子沿着沟槽整齐的排列。
在上、下两层玻璃两侧会贴有TFT薄膜晶体管和彩色滤光片。
ITO透明导电层。
其作用是提供导电通路，分为像素电极（P级）和公共电极（M级）。
薄膜晶体管。
其作用类似于开关，TFT能够控制IC控制电路上的信号电压，并将其输送到液晶分子中，决定液晶分子偏转的角度大小。
液晶分子层。
其是改变光线偏光状态最重要的元素，通过电力和弹性力共同决定其排列和偏光状态。
彩色滤光片。
通过液晶分子偏转的光线只能显示不同的灰阶，但是不能提供红、绿、蓝（RGB）三原色，而彩色滤光片则由RGB三种过滤片组成，通过三者混合调节各个颜色与亮度。
液晶显示器主要部件和参数解释
液晶显示器主要的部件和参数解释(1)液晶面板液晶面板是液晶显示器的主要组件，占去了液晶显示近80%的成本。
目前世界上拥有面板制造技术的厂家并不多，只有SHARP（夏普）、SANYO（三洋）、三星、LG-Philips、台湾的友达等厂商拥有核心技术，大多数液晶显示器都是用它们的面板来组装生产的。
面板的质量和身价目前分为三档：日本的三洋、夏普属于一档，多被采用在高端的产品上，如：sony,优派，纯净界等,价格也相对高昂；韩国的三星、LG 与Philips属于二级，多数使用在搭配品牌机出售的显示器上；友达等台湾厂商则属于第三档，也是低端液晶经常采用的面板。
(2)坏点所谓的坏点是液晶面板上，不能正常显示像素点的统称。
液晶面板是由众多显示点组成，靠每个显示点上的液晶物质在电信号控制下改变透光同状态完成的。
在1024×768分辨率下，液晶板共有786432个显示点，如此多的点很难完全保证个别会出现问题。
但以目前技术水平来看如果将有坏点的液晶面板报废，相信液晶显示也只能是橱窗中的天价商品了，因此，坏点的多少成为了面板的分级时的主要据。
厂商一般会避开坏点分割液晶板，把没有坏点或者极少坏点的液晶面板以较高的价格出售，而坏点数目比较多的则低价卖给小厂生产成廉价的产品。
目前主要的分级标准为：面板厂商标准：韩系厂商，3个以下为A级日系厂商，5个以下为A级台系厂商，8个以下为A级主流液晶显示器品牌准：AA级：无任何坏点的LCD显示器为AA级。
A级：3个坏点以下，其中亮点不超过一个，且亮点不在屏幕中央区内。
B级：3个坏点以下，其中亮点不超过二个，且亮点不在屏幕中央区内。
(3)关键指标：对比度液晶面板制造时选用的控制IC、滤光片和定向膜等配件，与面板的对比度有关，对一般用户而言，对比度能够达到350:1就足够了，但在专业领域这样的对比度平还不能满足用户的需求。
相对CRT显示器轻易达到500：1甚至更高的对比度而言。
液晶显示屏的基本结构和原理
液晶显示屏的基本结构和原理1.玻璃基板：液晶显示屏的两侧通常都有玻璃基板，其作用是提供稳定的支撑和保护内部电路。
2.透明导电层：液晶显示屏的上下两个玻璃基板上都覆盖有透明导电层，通常由透明金属氧化物（如ITO）组成。
透明导电层在电流通过时能够产生电场。
3.液晶层：液晶层位于两个玻璃基板之间，通常由两层玻璃基板中的其中一个上覆盖有液晶分子。
液晶分子具有极性，能够受到电场的影响而改变排列方向。
4.偏振片：液晶显示屏的最外层通常覆盖着偏振片。
偏振片的作用是调节光线的传播方向。
液晶显示屏利用液晶分子对电场的响应来实现图像的显示。
当电流通过透明导电层时，产生的电场作用于液晶层中的液晶分子，使得液晶分子发生定向排列的变化（根据电场的方向不同，液晶分子的排列方式也会不同）。
液晶分子的排列方式会改变透过液晶层的光线的偏振状态。
液晶分子的不同排列状态会引起光线的旋转和偏振状态的改变。
对于液晶显示屏，通常采用了TN（Twisted Nematic，扭转向列）结构。
在此结构下，液晶分子在发生电场作用下会扭转一定角度。
在不同的偏振状态下，通过液晶层的光线会旋转不同的角度，最终由偏振片控制部分光线能够透过，形成图像。
液晶显示屏中液晶分子的排列状态会受到控制电路的调节。
控制电路通常通过控制每个像素区域的电场大小来调整液晶分子的排列状态。
这些控制电路由电子设备中的信号处理器等组件提供。
根据不同的输入信号，控制电路能够控制每个像素点的液晶分子排列状态，实现图像的显示。
总结起来，液晶显示屏的基本结构包括玻璃基板、透明导电层、液晶层和偏振片。
通过控制电场来改变液晶分子的排列状态，从而改变光线的传播方向和偏振状态，实现图像的显示。
液晶显示屏的工作原理是基于液晶分子对电场的响应和光的偏振变化。
LCD的结构和原理
LCD的结构和原理
液晶显示器（Liquid Crystal Display，LCD）是一种利用液晶
材料的光学特性来完成图像显示的技术。
它由许多像素点（Pixel）组成，每个像素点又由红、绿、蓝三个基色的子像
素点构成。
液晶显示器主要由以下几个部分组成：
1. 液晶层：液晶显示器的核心部分，由液晶分子组成。
液晶分子具有自发排列的能力，能够根据电场的作用改变自身的排列状态，从而改变透光性。
2. 导电玻璃：涂有导电层的玻璃基板。
通过在导电层施加电压，产生电场，使液晶分子排列方向改变，从而改变透光性。
3. 偏振片：液晶层上下两层都有一层偏振片，用于控制光的传播方向。
通常情况下，两层偏振片的方向是垂直的，使得液晶层不透光。
原理如下：
当电压施加在导电玻璃上时，液晶分子会受到电场的作用而重新排列。
液晶分子排列的不同状态会改变光的偏振方向，从而控制光的透过程度。
当液晶分子排列平行时，偏振光通过液晶层时会发生旋转，从而透过偏振片。
而当液晶分子排列垂直时，偏振光无法通过液晶层，使屏幕不透光。
通过控制导电层的电压，可以改变液晶分子的排列状态，从而改变透光性。
液晶显示器通过分别控制每个像素点的电压，可以实现各种图像的显示。
总之，液晶显示器的原理是利用电场控制液晶的排列状态，从而控制光的透过程度，实现图像的显示。
不同的排列状态对应不同的亮度和颜色，通过控制每个像素点的电压，可以组成完整的图像。
