中考物理电学压轴题精选(含答案)
1 电学压轴题
1. 如图31所示，电源两端的电压保持不变，滑动变阻器的最大电阻R ab =12Ω，当开关S 1闭
合，S 2断开，滑片P 滑到b 端时，电压表的示数为U 1，灯L 消耗的功率是其额定功率的9
1；当开关S 1、S 2同时闭合，滑片P 滑到a 端时，电流表的示数为2A ，此时电阻R 0的电功率为12W ，电压表的示数为U 2，且U 2∶U 1=2∶1，求：
（1）当开关S1、S2同时闭合，滑片P 滑到a 端时，电压表的示数；
（2）灯L 的额定功率．
2 如图24所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R ３。
将滑动变阻器的滑片P 置于A 端，只闭合开关S1时，电压表V1的示数为U1，电压表V2的示数为U2；将滑动变阻器的滑片P 置于B 端，仍只闭合开关S1时，电压表V1的示数为U1′，电压表V2的示数为U2′，R1消耗的电功率为0.72W 。
已知U1：U1′= 4：7，U2：U2′= 2：1，R2=12Ω 。
（1）求R1的阻值；
（2）当滑动变阻器的滑片P 置于B 端时，闭合开关S1、S2、S3，通 过计算说明电流表能否
使用0-3A 这一量程进行测量。
3 如图30所示电路电源两端电压保持不变，灯L 标有“6V 6W”字样。
只断开开关S1时，电压表的示数为U ；只闭合S1时，电流表的示数为I ；开关全断开时，电压表的示数为U '，电流表的示数为I '，灯L 的实际功率为1.5W 。
已知U ∶U '＝7∶5，I ∶I '
＝2∶1。
不考虑灯丝电阻RL 的变化。
求：定值电阻R2的电阻值和电
路消耗的最大功率。
a b A S 2 图31 S 1 R 0 L R P
2 图25
4 如图24所示电路，灯L1和L2分别标有“6V 0.2A”和“2V 0.2A ”。
电源电压及灯丝电阻保持不变。
当开关S1、S2、S3闭合，S4打开时，灯L1恰能正常发光。
当开关S1、S2、S4闭合，S3打开，滑动变阻器的滑片P 位于a 点时，灯L1也能正常发光；滑动变阻器的滑片P 位于b 点时，灯L1的功率是额定功率的1/4；当开关S1、S3闭合，S2、S4打开时，灯L1的功率是额定功率的16/25。
求： （1）电源电压 （2）电阻R2的阻值 （3）滑动变阻器滑片P 位于a 点和b 点时接入电路的电阻阻值
（4）电流表在以上状态中的最大电流和最小电流
5． 如图25所示的电路实物连接示意图中，电源两端电
压不变，灯电阻不变。
滑动变阻器的最大阻值为R1。
当
滑动变阻器的滑片P 在B 端，只闭合S2时，电压表V1
示数为U1，电流表示数为I1；滑片P 在B 端，开关都断
开时，电压表V2示数为U2，滑动变阻器的功率P1=2W ；
当滑片在A 端，只闭合S1时，灯泡正常发光，电流表的
示数为I3。
已知U1∶U2=5∶3，I1∶I3=2∶3；电阻R2=9Ω。
求：
（1）灯的额定功率PL0；
（2）电源电压U ； （3）电源不发生短路的情况下，通过不同变化，电路消耗的最大功率Pmax 。
（请画出相关电路状态的等效电路图）
6. 如图23所示，电路中的总电压和灯L 的电阻保持不变，两电阻左为R2，右为R1，电阻R2的阻值为10 。
当闭合开关S1，断开开关S2和S3时，灯L 正常发光，电流表示数为I ；当闭合开关S1、S2，断开S3时，电流表示数为I’，且I:I’=3:5；当闭合开关S3，断开S1、S2时，灯L
的实际功率为其额定功率的91，电阻R1消耗的功率为0.3W ，求：
（1）灯L 的额定功率；
（2）电源电压。
S 1 A L 2 L 1 S 2 P S 3 R 1 R 2 S 4 图23
A V L S 3 S 1 S 2。
中考物理电学压轴-必刷题(含答案和详细解答步骤)
中考物理电学压轴-必刷题1、为了防止酒驾事故的出现，酒精测试仪已被广泛应用．交警使用的某型号酒精测试仪的工作原理如图所示．电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω．使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的为6V．（1）电压表的示数为6V时，电流表的示数为多少（2）电压表的示数为6V时，滑动变阻器R1的电阻值为多少（3）调零后，R1的电阻保持不变．某驾驶员对着酒精测试仪吹气10s，若电流表的示数达到，表明驾驶员酒驾，此时电压表的示数为多少解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）当酒精气体的浓度为0时，R2的电阻为60Ω，此时电压表的示数为6V，∵串联电路中各处的电流相等，∴根据欧姆定律可得，电流表的示数：I===；（2）∵串联电路中总电压等于各分电压之和，∴此时R1两端的电压：U1=U﹣U2=8V﹣6V=4V，∴R1===20Ω；（3）调零后，R1的电阻保持不变，此时变阻器两端的电压：U1′=I′R1=×20Ω=4V，∴电压表的示数：U2′=U﹣U1′=8V﹣4V=4V．答：（1）电压表的示数为6V时，电流表的示数为；（2）电压表的示数为6V时，滑动变阻器R1的电阻值为20Ω；（3）调零后，电流表的示数达到时电压表的示数为4V．2、如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω。
当断开开关S1和S2，闭合开关S3时，电流表的示数为；当断开开关S2，闭合开关S1、S3时，电流表的示数为。
求：（1）电阻R2的阻值。
（2）断开开关S1和S3，闭合开关S2时，加在电阻R1两端的电压。
解：（1）当S1和S2断开，S3闭合时，R2断路，I1=S2S1S3电源电压 U= I 1R 1 =×20Ω=10V 当S 2断开，S 1和S 3闭合时，R 1 和R 2并联 过R 2的电流：I 2= I - I 1=R 2=U/ I 2=10V/=25Ω（2）当S 1、S 3断开， S 2闭合时，R 1 和R 2串联，电流I = I 1= I 2=U/ (R 1 +R 2)=10/45（A)R 1的电压：U 1= I 1 R 1= U R 1/ (R 1 +R 2)=10V×20Ω/(20Ω+25Ω)=3、如图所示，变阻器R 2上标有“20Ω 1A ”的字样。
2024年中考物理压轴题训练——电学实验(含答案)
2024年中考物理压轴题训练——电学实验2．小明用如图所示电路探究“电流与电阻的关系”．器材如下：电压为3V的电源，标有“20Ω 2A”字样的滑动变阻器，阻值为5Ω、10Ω、20Ω的定值电阻各一个，电流表、电压表、开关和导线．（1）小明连接电路后，闭合开关，移动滑动变阻器的过程中发现，电流表的示数变大时，电压表的示数反而减小，电流表的示数变小时，电压表的示数反而增大．经检查所有器材均完好．你认为出现上述实验现象的原因是（2）小明把5Ω的电阻接入电路，变阻器的滑片（1）在小明设计的电路中，电流表的量程应选（2）小明按正确的操作，将开关掷向开关掷向b，调节阻箱的阻值为R0，请你写出用测得的物理量表示的（3）这种测量方法与“曹冲称象5．“探究串联电路电压关系（1）根据图甲电路连接后，闭合开关，发现电压表的指针如图乙所示，造成该现象的原因是；（2）正确连接后，发现电压表分别接在B、C两点间和A、C两点间时，指针位置均如图丙所示，由此可知L1两端的电压为V，L2两端的电压为（1）闭合开关前，滑动变阻器的滑片P 应该置于作用；（2）排除故障后，开始实验，此时滑动变阻器在电路中的作用是实验数据绘制的图像如图乙所示，分析图像初步得到；电阻一定时，通过导体的I U -(1)请你用笔画线代替导线，将图乙中的实物连接完整．( )(2)闭合开关前，应将滑动变阻器滑片滑到最端(选填“左”或“右”)．(3)闭合开关，绮妍同学发现电流表无示数，电压表指针有明显偏转，原因可能是．(4)故障排除后，绮妍同学先把10Ω的电阻接入电路，移动滑变阻器滑片，使电压表示（1）在连接电路时，开关应该处于（2）连接好电路后闭合开关（1）在烧杯底放一枚小铁钉，放松绳子把绑着的磁铁缓慢下放，让磁铁逐渐靠近小铁钉，在小铁钉刚能被吸起的瞬间停止下放，标记（图中A点）．（2）拉动绳子提起磁铁，把小铁钉从磁铁上取下，准确地放回杯底原位置．（3）往杯内倒入适量水后，缓慢下放磁铁浸入水中，当（2）图甲所示是用来探究电流产生的热量跟的关系；（3）图乙所示是用来探究电流产生的热量跟的关系；（4）让实验装置乙冷却到初始状态，把右瓶并联的电阻丝都放入瓶内，接通电源，此电路工作一段时间后，（选填“左瓶”或“右瓶”）内电阻丝产生的热量多。
中考物理与电路类问题有关的压轴题含答案解析
一、初中物理电路类问题1．如图新型落地扇有一个电源开关S 1，闭合S 1，电动机正常作，其内部还有个防倾倒开关S 2，S 2处于常闭状态，当落地扇倾斜时S 2能自动断开，使电动机停止工作，图中电路中符合这一功能的是A ．B ．C ．D ．【答案】C 【解析】 【详解】ABCD ．由题意可以得出，当开关S 1和S 2同时闭合时，电动机工作，当开关S 2断开时，电动机就停止工作，因此两开关应该为串联关系，故ABD 选项不符合题意，C 选项符合题意。
故选C 。
2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆ 【答案】ABD 【解析】 【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为:23U R I=故C 项错误；D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。
初中物理电学经典压轴题（含答案），电学没学好，打印出来多练练！
初中物理电学经典压轴题（含答案），电学没学好，打印出来
多练练！
初中物理的电学部分，无非就是电路知识、欧姆定律、焦耳定律、简单磁路，以及如何测量电阻之类的内容。
别看初中物理简单，但要学好也需费一番功夫才行。
初中阶段，物理的学习满打满算也就两年，因此，大多数的时候，我们接触到的知识都只是些比较浅显的知识，公式定理也都是最基础的，方便同学们去理解记忆。
在初三的时候，电学会跟大家见面，在学习电学时，遇到的第一关将决定了后续电学是否能够学的顺利，如果这一关过不去，那么后面会遇到更多困难，甚至直接导致中考失败！后患实在是无穷。
初中的物理，可能对于大家来说力学是一个难点，毕竟在这个知识点上面所花的时间最多，考试时其分数占比也很高。
相较而言电学所学的知识就稍微少点了，但也是初中学习的重点。
我们要做到在初中就把电学部分给吃透，才好在高中有一个好的基础去迎接更加高深的知识，因为在高中时期，电学部分是重中之重，由不得半点马虎。
为此，今天就给大家整理了一些初中物理电学经典压轴题(含答案)，电学没学好，打印出来多练练！。
中考物理——电路类问题的综合压轴题专题复习附答案解析
一、初中物理电路类问题1．如图所示，电源电压不变，闭合开关S，当滑片置于变阻器的B端时，电压表的示数为6V，R1的功率为3.6W；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列判断正确的是A．电源电压为10VB．R1的阻值为20ΩC．滑动变阻器R2的最大阻值为20ΩD．滑片P在中点时，R1的电功率为6.4W【答案】D【解析】【分析】本题考查动态电路，主要应用串联电路的特点、欧姆定律、电功率来解答【详解】A．由电路图可得，两个电阻串联，电压表测变阻器的电压，当滑片P置于B端时，R2的阻值最大。
此时电阻R2的电压U2=6V，R1的电功率P1=3.6W。
假设此时R1两端的电压是U1，则有：1212U UIR R==即得①式1126VUR R=当P置于变阻器中点时，变阻器的电阻变为212R。
即变阻器的电阻变小，根据串联电路的电阻特点得，电路总电阻变小，而电源电压不变，再由欧姆定律UIR=总总得，电路电流变大。
而电阻R1的阻值不变，那么它的电压变大，变阻器两端的电压会变小，所以电压表示数变化了2V，即是变阻器此时的电压U2´= U2－2V=6V－2V=4V电阻R1的电压U1´= U1+2V则有：121´´´2´U U I R R ==即得②式1122V 4V12U R R +=联合①②式得R 1=R 2而U 2=6V ，根据串联电路的特点：串联电路中，两个电阻的阻值相等，那么两个电阻两端的电压也相等，可得，U 1=U 2=6V所以电源电压U =U 1+U 2=6V+6V=12V故A 不正确BC ．滑片P 置于变阻器的B 点时，电阻R 1的功率P 1=3.6W ，则()221116V 10Ω3.6W U R P === 变阻器的最大阻值R 2=R 1=10Ω，故BC 都不正确 D ．当滑片P 置于变阻器中点时，变阻器的电阻22´15Ω2R R == 此时电路的总电阻1´210Ω5Ω15ΩR R R =+=+=总电流´12V 0.8A 15ΩU I R ===总 那么R 1的电功率11´22´(0.8A)10Ω 6.4W P I R ==⨯=故D 正确2．如图所示是一个利用电磁继电器的温度自动控制装置。

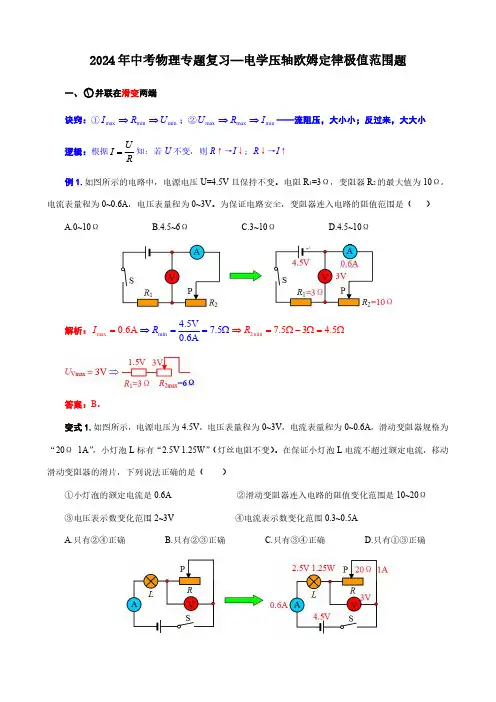

2024年中考物理专题复习—电学压轴欧姆定律极值范围题
