消防车项目技术要求
消防工程施工的技术要求（三篇）
消防工程施工的技术要求消防工程施工是指进行消防系统设备的安装、调试和验收等一系列施工活动，为了确保施工质量和施工效果，需要遵守一系列的技术要求。
下面将从设计、材料、施工过程等方面介绍消防工程施工的技术要求。
一、设计要求1.根据消防工程的功能和使用要求，合理设计消防系统的布局和结构。
消防系统的设计应满足消防规范的要求，保证正常使用和维护。
2.消防设备和管道的选材应符合相应的标准和规范，具有良好的耐火性能和耐久性。
3.消防系统的设计应考虑到各种火灾情况，包括不同类型的火灾和火势的变化，确保消防系统能够有效地应对各种火灾。
4.设计中要合理选择合适的控制设备和自动控制系统，确保消防系统的可靠性和灵活性。
二、材料要求1.消防设备和管道的材料应符合国家标准和行业规范的要求，具有良好的耐火性和抗腐蚀性能。
2.设备和管道的连接部分应进行焊接或连接，焊缝应平整牢固，连接件应牢固可靠，不得出现漏水或漏气现象。
3.防火隔离材料和防火涂料的选择应符合相关规范和标准，具有良好的耐高温、隔热和防火性能。
4.消防设备的电气元件和电缆应具备良好的耐火性和电气性能，在暴露在高温环境下也能保持正常工作。
三、施工过程要求1.施工前要进行详细的现场勘察和设计确认，确保施工方案的准确性和可行性。
2.施工前要制定详细的施工方案和施工组织设计，包括施工流程、施工任务分工、安全措施等。
3.施工现场应设置明确的标志和警示标识，确保施工区域的安全和秩序。
4.施工过程中要进行严格的质量控制，包括材料的验收和使用、施工质量的检查和测试等。
5.施工现场要进行防火安全和环境保护工作，严禁违反安全生产规定和环保法律法规。
6.施工结束后要进行设备的调试和试运行，确保消防系统的正常运行。
四、验收和维护要求1.验收前要进行全面的检查和测试，确保消防系统的各项指标和功能满足设计要求。
2.验收过程中要注意消防工程的文档和档案的完善，包括设计文件、施工记录和验收报告等。
举高喷射消防车技术参数要求
一、举高喷射消防车技术参数要求通用技术参数要求：1、满足GB7956产品标准（需提供相关检测报告等证明文件）。
2、具有应急管理部消防产品合格评定中心认证的消防产品认证证书（需提供相关证书复印件）。
3、外观须保持一定的平整度，具有一定的美观性，所有焊接须牢固，光洁，平整。
4、所有外置车灯、灯具均须加装防护罩。
5、整体采用消防车涂装标志。
6、所有操作具有明显操作流程及注意事项标识，主要部套件应粘贴功能/功用标识，应满足教学及实战需求。
7、质保期为7年，载液罐终身保修，备品备件10年内保证供应。
1、整车参数要求1.1外廓尺寸:≤长12000mm×宽2500mm×高4000mm1.2满载总质量：≤33000kg1.3额定功率：≥320kW1.4乘员人数：单排座不少于2人1.5最高车速：≥90km/h1.6炮额定流量：≥60L/s1.7罐体容量：水≥4000kg，泡沫≥2000kg1.8消防炮射程：泡沫≥60m，水≥65m1.9最大工作高度：≥32m1.10最大工作幅度：≥18m2、底盘参数要求2.1品牌型号：知名品牌2.2驱动型式：6×42.3轴距（可选）：4500+1350mm2.4最大允许总质量：≥33000kg2.5发动机额定功率：≥320kW2.6排量：≥10L2.7燃油类型：柴油2.8变速箱：全同步变速箱2.9取力器：夹心式全功率取力器2.10轮胎：315/80R22.5或优于2.11燃油箱：300L2.12驾驶室结构：双开门单排座3、臂架参数要求3.1臂架形式：伸缩和折叠复合式臂架3.2回转角度：360°连续3.3控制方式：电控手柄3.4材质：低合金高强度结构钢3.5焊接形式：机器人焊接4、支腿参数要求4.1支腿形式：H型4.2动作形式：水平+垂直伸缩（支持单边作业）4.3控制方式：面板控制和线控4.4支腿跨距：≥6500（纵）×4800（横）mm4.5材质：低合金高强度结构钢或优于4.6调平方式：自动4.7照明：四个支腿处均装有工作照明灯5、消防泵5.1品牌型号：知名品牌5.2额定流量：≥90L/s(1.0MPa)5.3材质：细晶粒灰铸铁泵壳、青铜叶轮、不锈钢泵轴，或优于；5.4引水泵：电动滑片式；5.4.1最大真空度：≥85kPa；5.4.2引水时间：≤80s；5.4.3引水高度：7m；5.4.4安装位置：中部泵室；6、消防炮6.1品牌型号：知名品牌；6.2炮头：直流开花炮头；6.3操控型式：电控；6.4额定流量：≥80L/s；6.5喷射距离：水≥65m，泡沫≥60m；6.6喷射方式：直流、开花；6.7水平旋转角度：≥355°；6.8俯仰角：-45°至120°；7、罐体7.1容量：水≥4000kg，泡沫≥2000kg；7.2材质：不锈钢或PP复合材料；7.3型式：整体外露式；7.4结构：内部设有纵横隔板，底部设有纵向托梁；7.5固定：两侧配备弹性支撑，安装于副车架上；7.6罐体附件：1个500mm水罐入口孔，配绿色罐盖1个500mm泡沫罐入口孔，配黄色罐盖1个≥125mm水罐溢流口2个液位指示传感器1个水罐排污口，DN50手动球阀控制1个泡沫排污口，DN50手动球阀控制1个泡沫呼吸阀8、器材箱8.1位置：车辆后部；8.2结构：铝合金型材骨架，铝合金蒙板；8.3内部器材架：铝合金型材，铝合金隔板；8.4卷帘门：左右各一扇，拉杆式，带锁；8.5内部照明：LED白光照明灯带，随卷帘门启闭；8.6爬梯：车辆后部两侧，内嵌折叠式；9、泵室9.1位置：车辆中部；9.2结构：铝合金型材骨架，铝合金蒙板；9.3内部器材架：铝合金型材，铝合金隔板；9.4卷帘门：左右后各一扇，拉杆式，带锁；9.5内部照明：LED白光照明灯带，随卷帘门启闭；9.6翻转踏板：钢框架覆铝合金花纹板结构，位于左右卷帘门下部，承重240kg，配有黄色闪烁警示灯；9.7泵室装有加热设施10、管路系统10.1吸水管路：左右两侧各设有1个DN150接口，配有滤网及闷盖；10.2出水及外供水管路及接口：管径80mm，车辆尾部器材箱内左右两侧各设有2个DN80手动球阀，配有接口及闷盖；10.3外供水管路及接口：管径80mm，两侧翼子板处各设有2个DN80注水口及闷盖，配有接口及闷盖；10.4外注水管路：管径100mm，上翻式，罐体顶部配有2个DN100电控气动蝶阀；10.4外供水管路：两侧翼子板处各设有2个DN80注水口及闷盖；10.5炮出水管路：管径100mm，配有1个DN100电控气动蝶阀，1个DN125止回阀，1个压力为2MPa的安全泄压阀；10.6罐注水管路：管径65mm，配有1个DN65电控气动球阀；10.7可实现自动受水，能够自动接受供水车给本车供水作业；11、水路控制柜及仪表板11.1位置：车体左侧中部；11.2材质：铸造铝合金；11.3工艺：控制柜表面经喷砂及阳极氧化处理；11.4控制柜附件：仪表板照明灯、蜂鸣警报器；11.5控制开关及按键：仪表照明、引水、罐注水、罐出水、炮出水、自动受水、自动供水、急停等；11.6液晶电子显示：转速值、真空度、压力值、流量值、水位值；12、支腿控制柜12.1位置：车辆尾部；12.2控制柜附件:上翻门、照明灯、蜂鸣警报器、手持遥控盒、水平仪；12.3控制开关及按键:支腿展开、收回、调平指示灯、行车位指示灯；13、臂架控制柜及仪表板13.1位置:转台左侧；13.2相关附件：照明灯、蜂鸣警报器、显示屏、座椅两侧操作手柄等；13.3控制开关及按键：臂架操作手柄、水路操作相关按键、水炮控制按键、上车供液压转换踏板等；13.4液晶电子显示：臂架实时状态曲线、故障指示等；14、泡沫比例混合器14.1操控类型：电控、自动；14.2结构型式：负压环泵式；14.3混合比：3%、6%可调；15、电气系统15.1电源：驾驶室内安装有电源总开关；15.2警灯：驾驶室顶部两侧安装有2个LED红色圆警灯，车体两侧上部各安装有4个LED红蓝爆闪灯；15.3警灯警报控制器：功率100W，驾驶室内配有手持扩音器；15.4工作照明灯：车体两侧上部各2个，LED照明；15.5倒车监视器7寸彩色液晶显示器，安装于驾驶室内；15.6配置快速出动保障系统（用于底盘电瓶充电）；16、液压系统16.1液压系统型式：国际知名品牌负载敏感变量泵+进口比例阀；16.2臂架多路阀：带压力补偿的负载敏感多路阀，臂架动作时，发动机由怠速自动调节至工作转速；16.3支腿多路阀：带压力补偿的负载敏感多路阀，支腿动作时，发动机由怠速自动调节至工作转速；16.4应急动力源：进口电泵或汽油机泵；16.5平衡阀：进口知名品牌；16.6滤油器：泵吸油口一个、泵出口一个、油箱回油滤油器一个；16.7液压油箱材质：优质不锈钢；16.8装配工艺：无尘液压装配车间，油液清洁度达到NAS8级；16.9液压胶管及接头：国际知名品牌；17、安全保护系统17.1上下车互锁：支腿未调平，臂架不能动作；臂架离开，支腿不能动作；17.2回转对中：臂架处于正负5度范围内，操作臂架下落，臂架可自动调整对中落至行车位置；17.3水路超压保护：当水炮入口压力超过额定值时，报警并限制发动机继续加速；17.4软腿保护：当臂架在动作过程中，支腿出现软腿，自动切断危险方向的动作臂架限幅保护：臂架接近极限位置时，能自动缓慢停止；17.5应急功能：上车操作阀和支腿操作阀均带有应急手动操作，系统带有应急动力单元，发动机或油泵出现故障时，用于收拢臂架和支腿；17.6支腿未缩提示：支腿未缩到位，驾驶室声光自动报警，防止行车发生事故；17.7器材箱门未关提示：器材箱门未关，驾驶室声光自动报警，防止行车发生事故；17.8充电未弹出提示：充电装置未弹出，驾驶室声光自动报警；18、随车资料底盘车架号码拓印件1份发动机号码拓印件 1份底盘操作手册1本底盘保养小册1本整车使用维护说明书1本整车合格证1份整车3C认证标志1份上装电气原理图1份消防泵使用说明书 1本消防炮使用说明书 1本说明：投标人提供的各种设备可选用推荐的优质品牌，或与推荐产品档次和性能相当或更高、更优的其他品牌。

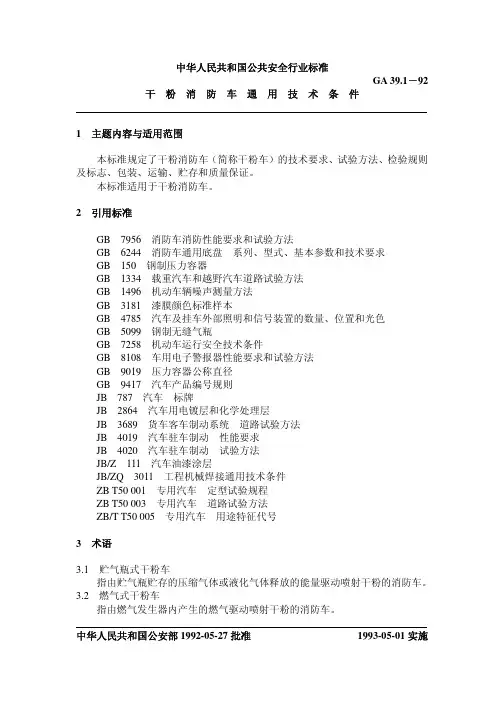

干粉消防车通用技术条件
4.1 干粉车的型号编制方法应符合 GB 9417 和 ZB/T T50 005 的规定。 4.2 干粉车的分类代号用汉语拼音字母表示。消防装备主参数用干粉额定充装 量（千克）除以 100 表示。当干粉额定充装量不小于 10 000 kg 时，允许用三位 数表示。 4.3 干粉产品型号的构成：
3 术语
3.1 贮气瓶式干粉车 指由贮气瓶贮存的压缩气体或液化气体释放的能量驱动喷射干粉的消防车。
3.2 燃气式干粉车 指由燃气发生器内产生的燃气驱动喷射干粉的消防车。
中华人民共和国公安部 1992-05-27 批准
1993-05-01 实施
GA 39.1－92
3.3 燃气发生器 指使固气燃料燃烧产生气体（燃气）的装置。
GA 39.1－92
5.2.11.3 整车外表面应整洁美观；装饰件应牢固平整；不应涂漆的外露面不允 许有油漆。 5.3 发动机系统 5.3.1 发动机冷却系统应符合 GB 7956 第 2.1.7 条规定。 5.3.2 燃油箱的移位或改制应符合下列要求：
a 燃油箱的移位或改制应符合 GB 7258 第 9.9 条的规定。 b 油箱容量须满足干粉车续驶里程大于 300 km。 c 加油口不得设在乘员室内，且应加油方便、供油正常。 5.3.3 改制后的排气管应远离电线，裸露电器接头、橡胶制品，距燃油箱 300 mm 以上。 排气管口不得指向车身右侧、轮胎、燃油箱及操作者。 5.4 乘员室及车厢 5.4.1 乘员室和驾驶室可合为一室；若乘员室与驾驶室分隔，应有通话措施。 5.4.2 乘员室内装饰不得出现皱松、结合不牢、撕裂等缺陷。 5.4.3 乘员室地板上平面至顶棚最高点之间的垂直距离不小于 1 300 mm。 5.4.4 乘员室地板应平整，并有防尘措施。 5.4.5 乘员室座椅应布置合理，并符合下列要求： a 座位间距：同向不小于 760 mm；面向不小于 1 300 mm（均为两靠背面下 端之间的最小距离），木条椅面的木条间距应小于 5 mm； b 座椅上表面至顶棚最高点之间的垂直距离不小于 960 mm； c 乘员乘座须有安全措施。 5.4.6 乘员室顶窗应启闭方便灵活，关闭后应有良好的密封性；车辆行驶时不得 自行启闭。 5.4.7 车厢应设置可供安全上下的攀登装置；车顶部应采取防滑措施，且能使水 自然流下。 5.4.8 器材箱应能合理地安放所配备的器材，装夹可靠，取用方便，且有排水措 施。 5.4.9 乘员室及器材箱门应符合下列规定： a 门的启闭应灵活轻便，密封良好；门锁应牢固可靠，不得自行启闭，门缝 须平直均匀； b 铰链门应有限位器；乘员室门最大开启度应不小于 75°，器材箱门最大 开启度应不小于 90°； c 推拉门应有限位器，并能开启至门的总宽； d 帘式门应启闭灵活，应能开启至门高的五分之四，不得自行开闭和下落； e 上启式门其支撑杆安装应牢固可靠，操作轻便。操作部位的上启式门其开 启高度应不低于 1 750 mm（距地面高度）。 5.4.10 门窗玻璃应采用安全玻璃，玻璃升降器须灵活可靠。不得出现升降不到 位，自行下落或破碎，关闭后应具有良好的密封性。 5.5 干粉系统 5.5.1 性能要求 干粉系统的性能要求，应符合 GB 7956 第 2.4 条的规定。

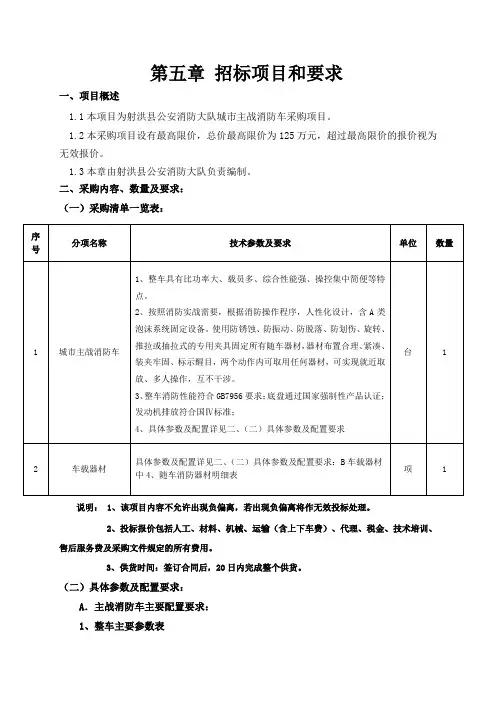

第五章 招标项目和要求
第五章招标项目和要求一、项目概述1.1本项目为射洪县公安消防大队城市主战消防车采购项目。
1.2本采购项目设有最高限价，总价最高限价为125万元，超过最高限价的报价视为无效报价。
1.3本章由射洪县公安消防大队负责编制。
二、采购内容、数量及要求：（一）采购清单一览表：说明： 1、该项目内容不允许出现负偏离，若出现负偏离将作无效投标处理。
2、投标报价包括人工、材料、机械、运输（含上下车费）、代理、税金、技术培训、售后服务费及采购文件规定的所有费用。
3、供货时间：签订合同后，20日内完成整个供货。
（二）具体参数及配置要求：A．主战消防车主要配置要求：1、整车主要参数表3、底盘主要参数：5、上装5.2车厢6、消防控制系统由消防水泵、消防炮、管路系统，系统操作面板等组成。
8、取力器9B．车载器材：3、高性能牵引绞盘装置（进口配置）4C．技术文件（全部中文）：三、付款方式：货物供货完成，经采购人验收合格后十个工作日内一次性付清。
四、质量及验收要求：质量要求：采购人对所交货物依照采购文件上的技术规格要求及经评委认定的投标文件和国家有关标准进行现场验收，质量达到技术要求及国家现行质量标准的，给予签收，验收不合格的不予签收。
验收标准：按照国家相关标准及采购人的相关制定进行验收。
五、售后服务：1、该采购项目除消防车按投标人承诺或生产厂家提供的质保证明外，其余设备质保期均为壹年。
质保期内所有的售后服务，包括维护维修、配件更换、提供备用设备等，所产生的费用均由中标人承担。
2、投标人应有24小时值守的售后服务专门电话，2小时内响应并作出处理意见，必要时须5小时内到达现场提供良好的服务，且在14小时内解决任何问题。
消防车 第1部分：通用技术条件(城市消防国家标准)
消防车第1部分：通用技术条件1 范围GB 7956的本部分规定了消防车的术语和定义、分类及型号、通用技术要求和试验方法。
本部分适用于各类消防车。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 1589—2004 道路车辆外廓尺寸、轴荷及质量限值GB/T 3181 漆膜颜色标准GB 4785—2007 汽车及挂车外部照明和光信号装置的安装规定GB 6245 消防泵CB 7258—2012 机动车运行安全技术条件GB 8108 车用电子警报器GB/T 8170 数值修约规则与极限数值的表示和判定GB 8410 汽车内饰材料的燃烧特性CB 9656 汽车安全玻璃GB 11567.1 汽车和挂车侧面防护要求GB 11567.2 汽车和挂车后下部防护要求GB/T 12534 汽车道路试验方法通则GB/T 12538 两轴道路车辆重心位置的测定GB/T 12539 汽车爬陡坡试验方法GB/T 12543 汽车加速性能试验方法GB/T 12673 汽车主要尺寸测量方法CB/T 12674 汽车质量（重量）参数测定方法CB 12676—1999 汽车制功系统结构、性能和试验方法GB 13057 客车座椅及其车辆固定件的强度GB 13954 警车、消防车、救护车、工程救险车标志灯具GB/T 14172 汽车静侧翻稳定性台架试验方法GB 15084 机动车辆间接视野装置性能和安装要求GB 15741 汽车和挂车号牌板（架）及其位置GB 16735 道路车辆车辆识别代号（VIN）CB/T 18411 道路车辆产品标牌GB 20182 商用车驾驶室外部凸出物GB 23254 货车及挂车车身反光标识GB 50313 消防通信指挥系统设计规范JB/T 5943 工程机械焊接件通用技术条件汽车产品外部标识管理办法（国家发展和改革委员会[2005]第38号）3 术语和定义下列术语和定义适用于本文件。

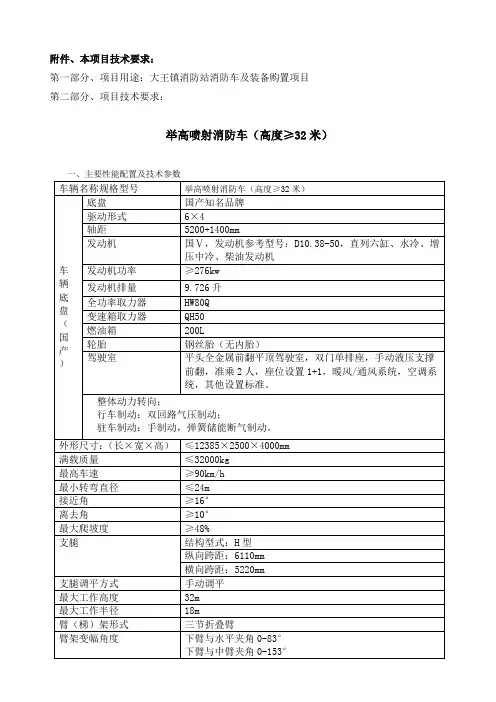

举高喷射消防车高度≥32米
附件、本项目技术要求：第一部分、项目用途：大王镇消防站消防车及装备购置项目第二部分、项目技术要求：举高喷射消防车（高度≥32米）一、主要性能配置及技术参数二、主要部件说明：本次采购的高喷射消防车需采用折叠式臂架，全方位回转，各机构性能均由液压驱动，电器控制，操作简便灵活，消防实战灭火作业时展开迅速，运作平稳，安全可靠。
本车带有液罐、消防泵，臂架顶端的电遥控炮射程远，流量大，可打直流、喷雾、射水、喷射泡沫。
1、支撑机构支腿采用H型结构，水平外套山高强度合金钢型材制作，付梁由高强度钢板经冷弯后焊接而成的箱式结构，从而保证了支撑机构的安全、可靠性。
2、臂架结构臂架山高强度合金钢板冷弯变焊接而成，臂架内外防腐和应力消除是通过高压喷砂后涂美国杜邦磷化底漆来完成的。
臂架山三节折叠臂构成，由液压油缸驱动展开。
3、上车操纵台上车操纵台安装在转台左侧，工作臂的升、降变幅和臂架的回转，均通过操纵台板上的控制操作手柄来实现，消防灭火实战中消防水炮的射水、直流或开花的应用，也可山操作台处控制。
在操作台面板匕还装有照明电源、压力表、指示灯开关等。
4、下车操纵台下车液压系统主要山支腿操纵阀、水平、垂直油缸、双向液压自锁阀等组成。
支腿操纵阀是控制支腿的伸缩，可以实现各支腿水平和垂直同时动作，也可以为整车调平则单独与操纵杆联合实现某个支腿的单独动作。
在每个垂直支腿油缸上端均装有液压锁。
可防止软腿现象发生。
在操纵台匕而还装有电源开关、压力表、照明灯等。
5、供水系统高喷车水路系统的管路下车布置在纵梁下部，上'F布健在臂架的外侧、前端和电遥控炮机构相连，遥控炮控制手柄安装在上车操纵台上，高喷车配置中咒式车用消防泵，本车的供水山前部操作仪表板控制，用以向水源吸水，直接输出压力水或山水罐供水，经消防泵加压供给遥控炮(或水枪)压力水喷射灭火。
6、水罐水罐采用优质不锈钢材料制造，罐体内分布横、纵隔板，这样既增加了罐体强度也减少了罐体内水的冲击禾I晃动。
中型泡沫消防车标准
中型泡沫消防车标准一、总则中型泡沫消防车是消防部门用于扑救大型火灾的重要装备之一，具有灭火速度快、射程远等特点。
为了规范中型泡沫消防车的设计、制造和使用，提高其灭火效率和安全性，特制定本标准。
二、概述1. 中型泡沫消防车应满足扑救大型火灾的需要，具有较强的灭火能力和适应性。
2. 中型泡沫消防车应符合国家相关法律法规的要求，确保其安全可靠、稳定性好、性能卓越。
三、技术要求1. 车辆结构（1）中型泡沫消防车应采用合理的车身结构，具有良好的承载能力和稳定性。
（2）车架应采用高强度材料，确保整车结构稳固。
（3）车身外部应采用防腐蚀、耐磨损的材料，能够抵御恶劣环境和高温。
（4）车身内部应布置合理，确保装备设施的固定和安全性。
2. 功能配置（1）中型泡沫消防车应配置相应的泡沫灭火系统，包括泡沫液箱、泵室、喷洒系统等，确保在火灾现场能够迅速投入扑救。
（2）应配置适量的泡沫液体储存空间，以满足长时间连续灭火的需求。
（3）应配置紧急照明、电力供应系统等应急设备，以确保在夜间或受限环境下的正常作业。
3. 液压系统（1）中型泡沫消防车应装备高功率的液压泵，确保在不同工作条件下能够提供足够的液压动力。
（2）液压系统应具有自动控制、过载保护等功能，确保泵的安全可靠运行。
（3）应配置液压伸缩臂、液压栓等工具，以适应不同灭火作业环境的需要。
4. 控制系统（1）中型泡沫消防车应具有简单易操作的控制面板，确保操作人员可以快速掌握车辆的各项运行状态。
（2）应配备灭火水炮、柴油泵等操作控制装置，便于操作人员远程操控，确保其在危险区域外的安全操作。
5. 安全设施（1）中型泡沫消防车应具有完善的安全防护装置，包括防爆装置、防泄漏装置等，确保在灭火作业中不会造成二次事故。
（2）应装备危险品应急处理设备、急救设施等，以应对液压泵故障、气体外泄等紧急情况。
6. 车辆性能中型泡沫消防车应满足以下性能指标：（1）灭火速度：在不同场景下能够快速形成泡沫，并有效扑灭火灾。
消防车 第1部分：通用技术条件(城市消防国家标准)
消防车第1部分：通用技术条件1 范围GB 7956的本部分规定了消防车的术语和定义、分类及型号、通用技术要求和试验方法。
本部分适用于各类消防车。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 1589—2004 道路车辆外廓尺寸、轴荷及质量限值GB/T 3181 漆膜颜色标准GB 4785—2007 汽车及挂车外部照明和光信号装置的安装规定GB 6245 消防泵CB 7258—2012 机动车运行安全技术条件GB 8108 车用电子警报器GB/T 8170 数值修约规则与极限数值的表示和判定GB 8410 汽车内饰材料的燃烧特性CB 9656 汽车安全玻璃GB 11567.1 汽车和挂车侧面防护要求GB 11567.2 汽车和挂车后下部防护要求GB/T 12534 汽车道路试验方法通则GB/T 12538 两轴道路车辆重心位置的测定GB/T 12539 汽车爬陡坡试验方法GB/T 12543 汽车加速性能试验方法GB/T 12673 汽车主要尺寸测量方法CB/T 12674 汽车质量（重量）参数测定方法CB 12676—1999 汽车制功系统结构、性能和试验方法GB 13057 客车座椅及其车辆固定件的强度GB 13954 警车、消防车、救护车、工程救险车标志灯具GB/T 14172 汽车静侧翻稳定性台架试验方法GB 15084 机动车辆间接视野装置性能和安装要求GB 15741 汽车和挂车号牌板（架）及其位置GB 16735 道路车辆车辆识别代号（VIN）CB/T 18411 道路车辆产品标牌GB 20182 商用车驾驶室外部凸出物GB 23254 货车及挂车车身反光标识GB 50313 消防通信指挥系统设计规范JB/T 5943 工程机械焊接件通用技术条件汽车产品外部标识管理办法（国家发展和改革委员会[2005]第38号）3 术语和定义下列术语和定义适用于本文件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附件：消防车项目技术要求40直臂云梯消防车1辆该车辆为直臂式云梯消防车，最大工作高度40米，整车需通过公安部消防产品评定中心3C认证，投标文件中提供复印件。
一、车辆底盘1、底盘采用国标专用载重底盘（推荐豪泺、北方奔驰、庆铃或价格相近且质量性能相等或优于的其他产品。
）采用6×4驱动形式，驱动轮为轴向并列双轮，2、发动机不低于国IV排放标准，直列六缸水冷增压中冷柴油发动机，功率≥240KW，3、轴距≤4450+1450MM，4、比功率≥10,5、最大扭矩≥1500Nm，6、具有暖风、通风、空调系统，7、最高车速≥90Km/h，8、最大爬坡度≥30%，9、最小转弯半径（直径）≤25M，10、制动方式为双回路气压制动，11、制动距离≤8m（V=30km/h)，12、满载质量≥24000KG，13、支腿调平方式为自动调平，14、支腿展开时间≤40S，15、支腿为H型支腿，纵向跨距≤6200mm，横向跨距≤5250mm。
16、驾驶室为平头全金属前翻平顶短驾驶室，1+1座，17、轮胎规格为12.00R20，并带同材质备胎1条。
二、消防炮1、消防炮需为水、泡沫两用电控消防炮，2、流量可调范围不小于1000---4800L/MIN，工作压力0.55MPa，3、水射程≥65M，泡沫射程≥55M，4、水平转角度不低于±40°，仰角度能达到至少90°，俯角度能达到至少45°，5、无线遥控距离≥100M。
三、工作斗1、需设有喷淋自保装置，该装置在工作斗内设有手动或电动阀门控制，2、设有消防炮，3、配置有出水口和球阀，4、需安装有风速仪，5、具有超载报警功能，6、有工作斗防碰撞系统，7、工作斗载荷≥260KG，8、最大工作高度约40M。
四、臂架1、梯架形式为五节同步伸缩梯架，2、最大工作半径≥13M，3、臂架升起额定高度并旋转90°时间≤120S，4、臂架回转范围为360°全回转。
五、消防管路配置1、消防梯架尾部有至少1个独立向臂架供水的DN80供水口，接口为快插式，2、梯架上的管路为铝合金无缝管。
六、电器配置1、上车操作台带座椅，2、整车控制类型为触摸屏操作界面，电脑控制，云梯车工作时在显示器上可直接显示云梯的变幅角度，伸梯长度，另附有接近开关信号灯显示报警，3、驾驶室内安装有报警器，4、驾驶室顶安装有警灯，5、驾驶室内预留车载电台接口，5、配置至少1个24V充电插座。
七、操作部分车辆操作分上车操作和下车操作，及平台电控操作和应急泵操作。
下车操作台安置在车体尾部，实现控制水平油缸联接水平内套筒和垂直油缸（支腿）的动作。
上车操作台安置在回转盘左侧或右侧。
操作时，接通转换阀和电源开关，操作实现变幅机构、回转机构、伸梯油缸及梯架平台的动作。
如果当电控系统因故障失灵时，可由液控手柄直接操作来实现上述机构运动的功能。
高空作业时，采用平台上面的电控操作，同样可实现上车机构的动作。
应装备有应急液压泵，在火场救火汽车发动机突然出现故障时，就可以启动汽油机应急液压泵将登高车臂架收回到行驶状态。
八、车身1、车体尾部左右设有上车梯，且有脚踏板和扶手，2、车身骨架采用优质碳钢框架，3、采用粘贴铝合金平板的车身围板，4、车身平台、器材箱泵室顶均铺设有氧化防滑铝合金板，5、器材箱、工具箱均配有铝合金带锁卷帘门。
6、整车尺寸约为11930×2500×4000mm，长度不超过12M。
九、车身颜色1、转台、托架为消防红，2、梯架为银灰色，3、驾驶室、围板外表面为消防红。
十、随车配送1、备胎1条，2、随车维修工具1套，3、随车灭火器1具，4、千斤顶1个，5、内六角扳手1套，6、水带接口扳手2套，7、垫板4块，8、液压系统易损件1套，9、安全带配安全挂钩2套，10、泡沫炮头1个，11、40米长20型水带4盘（需缠好80快速水带接口）12、底盘合格证1份，13、整车合格证1份，14、车辆3C认证证书1份，15、发动机及底盘号拓印件1套，16、底盘质量保修卡1份，14、整车使用说明书1套，18、底盘使用说明书、底盘维保手册1套。
30直臂云梯消防车2辆该车辆为直臂式云梯消防车，最大工作高度30米，整车通过公安部消防产品评定中心3C认证，投标文件中提供复印件。
一、车辆底盘1、底盘采用国标专用载重底盘，（推荐豪泺、北方奔驰、庆铃或价格相近且质量性能相等或优于的其他产品。
）采用4×2驱动形式，驱动轮为轴向并列双轮，2、发动机不低于国IV排放标准，直列六缸水冷增压中冷柴油发动机，功率≥226KW，3、轴距≤4650MM，4、比功率≥10，5、最大扭矩≥1380Nm/1200-1500r/min6、具有暖风、通风、空调系统，7、最高车速90KM/H，8、最大爬坡度≥43%，9、最小转弯半径≤19M，10、制动形式为双回路气压制动，11、制动距离≤7m（V=30KM/H），12、满载质量≥19000KG，13、支腿调平方式为自动调平，14、支腿展开时间≤40S。
15、支腿为H型支腿，纵向跨距≤5350MM，横向跨距≤5500MM，16、驾驶室为平头全金属前翻平顶驾驶室，1+1座，17、轮胎规格为12.00R20。
二、消防炮1、消防炮需为水、泡沫两用电控消防炮，2、流量可调范围不小于950---4800L/MIN，工作压力0.55MPa，3、水射程≥65M，泡沫射程≥55M，4、水平转角度不低于±40°，仰角度能达到至少90°，俯角度能达到至少40°，5、无线遥控距离≥100M。
三、工作斗1、需设有喷淋自保装置，该装置在工作斗内设有手动或电动阀门控制，2、设有消防炮，3、配置有出水口和球阀，4、需安装有风速仪，5、具有超载报警功能，6、有工作斗防碰撞系统，7、工作斗载荷≥340KG，8、最大工作高度≥30M，9、最大工作半径≥18M。
四、梯架1、梯架形式为五节同步伸缩梯架，2、臂架变幅角度≥-10°——70°，3、臂架升起额定高度并旋转90°时间≤100S，4、臂架回转范围为360°全回转。
五、消防管路配置1、消防梯架尾部有至少1个独立向臂架供水的DN80供水口，接口为快插式，2、梯架上的管路为铝合金无缝管。
六、电器配置1、上车操作台带座椅，2、整车控制类型为触摸屏操作界面，电脑控制，云梯车工作时在显示器上可直接显示云梯的变幅角度，伸梯长度，另附有接近开关信号灯显示报警，3、驾驶室内安装有报警器，4、驾驶室顶安装有警灯，5、驾驶室内预留车载电台接口，5、配置至少1个24V充电插座。
七、操作部分车辆操作分上车操作和下车操作，及平台电控操作和应急泵操作。
下车操作台安置在车体尾部，实现控制水平油缸联接水平内套筒和垂直油缸（支腿）的动作。
上车操作台安置在回转盘左侧或右侧。
操作时，接通转换阀和电源开关，操作实现变幅机构、回转机构、伸梯油缸及梯架平台的动作。
如果当电控系统因故障失灵时，可由液控手柄直接操作来实现上述机构运动的功能。
高空作业时，采用平台上面的电控操作，同样可实现上车机构的动作。
如果当汽车发动机出现故障，又可借用汽油机应急液压泵操作，将展开的梯架—平台及支腿收回到初始位置，撤离现场。
八、车身1、车体尾部左右设有上车梯，且有脚踏板和扶手，2、车身骨架采用优质碳钢框架，3、采用粘贴铝合金平板的车身围板，4、车身平台、器材箱泵室顶均铺设有氧化防滑铝合金板，5、器材箱、工具箱均配有铝合金带锁卷帘门。
6、整车尺寸约为10010×2500×3850mm，车长不超过10.05M。
九、车身颜色1、转台、托架为消防红，2、梯架为银灰色，3、驾驶室、罐体、围板外表面为消防红。
十、随车配送1、备胎1条，2、随车维修工具1套，3、随车灭火器1具，4、千斤顶1个，5、内六角扳手1套，6、水带接口扳手2套，7、垫板4块，8、液压系统易损件1套，9、安全带配安全挂钩,4套，10、泡沫炮头1个，11、40米长20型水带4盘（需缠好80快速水带接口）12、底盘合格证1份，13、整车合格证1份，14、车辆3C认证证书1份，15、发动机及底盘号拓印件1套，16、底盘质量保修卡1份，14、整车使用说明书1套，18、底盘使用说明书、底盘维保手册1套。
重型水罐消防车1辆该车辆为重型水罐消防车，整车通过公安部消防产品评定中心3C认证，投标文件中提供复印件。
一、车辆底盘1、底盘采用国标专用载重底盘，（推荐庆铃、江铃、豪泺或价格相近且质量性能相等或优于的其他产品。
）采用6×4驱动形式，每个驱动轮为轴向并列双轮，2、发动为直列六缸柴油发动机，额定功率≥279KW，3、比功率≥8，4、排放标准不低于国IV，5、最大扭矩≥1340N.m，6、排量≥11500ml,7、最高车速≥90km/h,8、最小转弯半径≤11.5m，9、爬坡能力≥30%，10、制动距离≤10m（30km/h），11、制动系统为双回路气压制动，12、最大轴载质量：前轴≥7500kg，中后轴≥23800kg，13、轴距≤4600mm+1350mm，14、满载总质量≥31000kg，15、驾驶室为左舵、四门双排六座，所有座位都装有安全带，16、驾驶室配有冷暖空调、优质音响统，17、驾驶室仪表板加装消防功能开关，18、驾驶室前仪表板上安装警报系统，19、配有车用彩色监控系统，20、后排座加设4具空呼器架，21、轮胎规格12.00-20。
二、水罐1、为整体外露型，位于车身的中部，2、总装载量≥15000kg，3、材质为永不腐蚀的新材料PP材料罐，4、罐内设纵横网格式防荡隔板以减少水的冲击力，格间留有人孔符合标准，5、设有快速锁紧、开启及卸荷装置的人孔盖、水位指示器；配有溢流管及排污口。
三、水泵1、采用后置式中低压消防泵，2、低压时流量≥60L/S(1.0MPa)，中压时流量≥30 L/S(2.0MPa)，3、吸水深度≥7m，4、引水时≤50s。
四、取力器1、取力器型式为夹心式，2、操作方式为气动控制，3、冷却方式为强制式水冷却系统。
五、管路系统1、材质。
管道采用铝合金铸造件及无缝钢管等，2、接口。
整车管路采用卡式接扣，3、进水口。
泵房两侧各设有一个直径不低于125MM的吸水口。
一个气动蝶阀的进水口与水罐相连，5、出水口。
泵房左右两侧各设置2个以上直径80MM或直径65MM的出水口，能分别输出低压水和中压水，6、水罐注水。
泵房两侧各设1个直径80MM或65MM的球阀控制罐注水管路，7、炮喷射管路。
采用手动球阀控置，8、放余水管路。
在泵和管路等最低位均设置手控放水阀，以便排放余水，9、设有取力器冷却装置，10、设有带水枪的中压卷盘。
