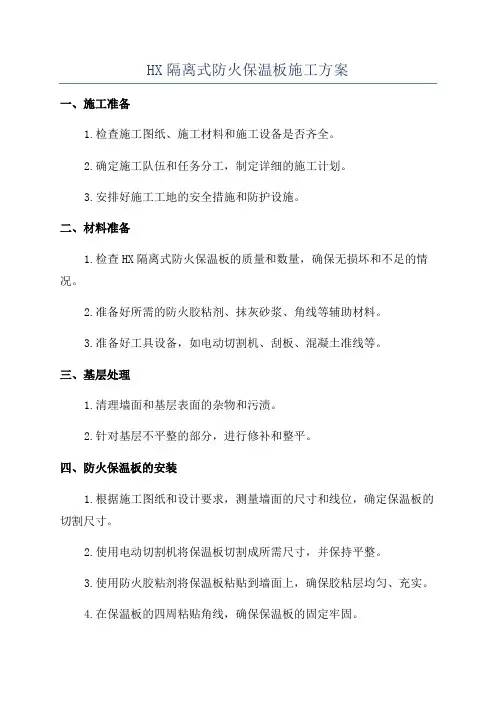

HX隔离式防火保温板施工方案

施工方案

1进场材料应分类存放并有标识，应采用防潮、防水等保护措施。

进场材料应提供产品合格证、出厂检测报告和有效期内的型式检验报告及有效期内的系统型式检验报告。

2 HX保温板外保温工程的施工应在基层施工质量验收合格后进行。保温工程的基层墙体垂直度偏差应符合表 6.1.2的规定。

表1 墙体基面的允许尺寸偏差

3 HX保温板外保温工程施工前，外门窗洞口应通过验收。门窗框或辅框应安装完毕。伸出墙面的消防梯、水落管、各种进户管线和空调器等的预埋件、连接件应安装完毕，并按HX保温板外保温系统厚度留出间隙。

4 HX保温板外保温工程的施工应编制专项施工方案，并进行技术交

底，施工人员应经过培训后再施工。

5 HX 保温板外保温工程施工现场应按有关规定采取可靠的防火安全 措施.

6 HX 保温板应按顺贴方式粘贴，竖缝应逐行错缝。

7墙角处HX 保温板应交错互锁（见附录 A ）。门窗洞口四角处 的HX 保温板应采用整块HX 保温板切割成型， 开角部至少200mm （见图1.10 ）。

图1.10门窗洞口 HX 保温板排列

8系

统在下列

起端

和终端部位应

进行玻纤网格布翻包处理:

1 2 3 4

5 HX 保温板装饰造型。

9 施工宜采用吊篮，墙体不应预留孔洞和设置脚手架眼。外保温工 程施工期间以及完工后24h 内，基层及环境空气温度应不低于 0 C, 平均气温不低于5C 。夏季应避免阳光暴晒。在5级以上大风天气和 雨天不得施工。

10施工中环境温度不应高于 35 C,不应低于5C,且24h 内不应 低于0C,

不得拼接。接缝应离

门窗洞口周边； 管道或其它设备需穿墙洞处； 勒脚、阳台、雨蓬、女儿墙等尽端；

变形缝及基层不同构造、不同材料结合处； 、商涧11

风力应不大于5级。雨天施工时应有防雨措施，夏季施工时作业面应避免阳光暴晒。

施工机具

1各类施工机具、工具应齐备，并经检验合格、安全、可靠；各种计量器具应经检定或校准合格，并在有效期内。

图3.1 A 系统面砖饰面施工工序框图

刮批柔性耐水腻子」

粘贴面砖

瓷砖勾缝

施工工序

1 A 系统（面砖饰面）施工工序应符合图 3.1的要求:

嵌密封膏

去除防污胶带

配制瓷砖粘结砂浆

基层墙体处理

弹基准线

机具准备

表面凝固后抹第二道抹面砂浆

............

变形缝嵌填A 级背衬

变形缝两侧保温面层贴 防污胶带

3.2 A系统（涂料饰面）施工工序应符合图632的要求:

验收

图3.2 A系统涂料饰面施工工序框图

4 A 系统施工操作要点

1 A 系统施工时基层墙体处理应符合下列要求：

1 基层墙体应符合《混凝土结构工程施工质量验收规程》

GB50204 ）和《砌体工程施工质量验收规范》（GB50203 ）的要求。

2 A 系统的施工应在基层粉刷水泥砂浆找平层，且在施工质量验收合格后进行。

2 粘结砂浆、抹面砂浆的配制应符合下列要求：

1 粘结砂浆、抹面砂浆均为单组份材料，水灰比应按材料供应商产品说明书配制。

2 用砂浆搅拌机搅拌均匀，搅拌时间自投料完毕后不小于5min ，一次配制用量以4h 内用完为宜，夏季施工时间宜控制在2h 内。

3 粘贴HX 保温板应符合下列要求：

1 粘贴HX 保温板前，HX 保温板应干燥、平整、清洁。

2 根据建筑立面设计和外保温技术要求，在墙面弹出外门、窗口的水平、垂直控制线以及伸缩缝线、装饰条线等。应在建筑外墙阴阳

角及其他必要处挂垂直基准线，每个楼层适当位置挂水平线，以控制

HX 保温板的垂直度和平整度。

3 HX 保温板应自下而上，沿水平方向铺设粘贴，竖缝应逐行错缝

1/2 板长，在墙角处应交错互锁，并应保证墙角垂直度。

4 HX 保温板粘贴宜采用条粘法，其涂胶粘结面积不得小于HX

保温板面积的50%。HX保温板上抹完粘结砂浆后，应先将保温板下端与基层墙体墙面粘贴，然后自下而上均匀挤压、滑动就位。粘贴时应轻揉，并随时用2m 靠尺和托线板检查平整度和垂直度。局部不规则处粘贴HX 保温板可现场裁切，墙面边角处的HX 保温板最小尺寸不应小于300 mm 。门窗口内壁面贴HX 保温板，其厚度视门窗框与洞口间隙大小而定，一般不小于20mm 。

5 应做好系统在檐口、勒角的包边处理。装饰缝、门窗四角和阴

阳角等处应做好局部加强网施工。变形缝处应做好防水和保温构造处理。

4 HX 保温板锚固应符合下列要求：

1涂料饰面系统施工时，应在HX 保温板粘结牢固后，8?24 小时内安装固定件。锚栓的有效锚固深度在混凝土墙中不小于25mm ，在砌体墙中不小于50mm 。墙体高度在20m 以下每平方米设置 4 5个锚栓，20m以上每平方米设置7?9个锚栓。

2 面砖饰面系统施工时，应在HX 保温板上铺设热镀锌电焊网，

用机械固定件固定HX 保温板和热镀锌电焊网。门窗侧壁及墙体底部用预制的U 型热镀锌电焊网片包边，墙体转角处用预制的L 型热镀锌电焊网片包边，包边网片要同HX 保温板一起由锚栓固定。锚栓的数量，当墙体高度在20m 以下时每平方米墙面不得少于 6 个，20m

以上时每平方米墙面不得少于7?9个锚栓，按梅花状分布。从距离

墙角、门窗侧壁100?150mm 及从檐口与窗台下方150mm 处开始安装。沿窗户四周，每边至少应设置 3 个锚栓。热镀锌电焊网搭接不应少于 2 个网格（或不小于100mm ），并用低碳钢丝将搭接处绑扎好，每米绑扎不得少于 4 处。镶嵌用的窄条HX 保温板上至少有1
