成山角船舶定线制水域扫测工程中出现的新问题及思考

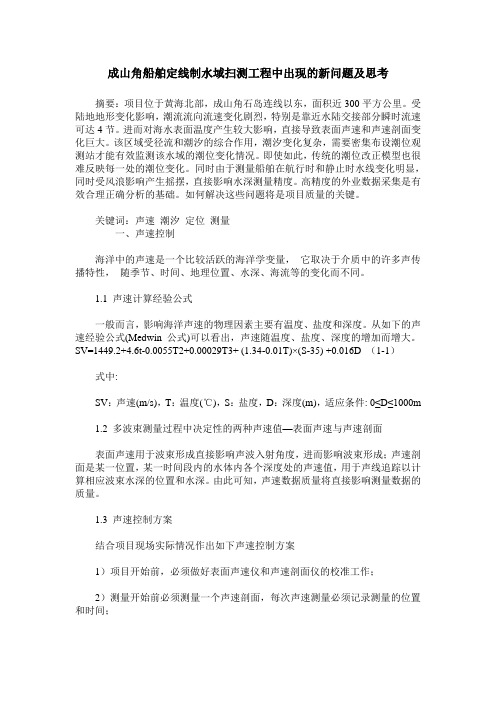

成山角船舶定线制水域扫测工程中出现的新问题及思考摘要：项目位于黄海北部，成山角石岛连线以东，面积近300平方公里。
受陆地地形变化影响，潮流流向流速变化剧烈，特别是靠近水陆交接部分瞬时流速可达4节。
进而对海水表面温度产生较大影响，直接导致表面声速和声速剖面变化巨大。
该区域受径流和潮汐的综合作用，潮汐变化复杂，需要密集布设潮位观测站才能有效监测该水域的潮位变化情况。
即使如此，传统的潮位改正模型也很难反映每一处的潮位变化。
同时由于测量船舶在航行时和静止时水线变化明显，同时受风浪影响产生摇摆，直接影响水深测量精度。
高精度的外业数据采集是有效合理正确分析的基础。
如何解决这些问题将是项目质量的关键。
关键词：声速潮汐定位测量一、声速控制海洋中的声速是一个比较活跃的海洋学变量，它取决于介质中的许多声传播特性，随季节、时间、地理位置、水深、海流等的变化而不同。
1.1 声速计算经验公式一般而言，影响海洋声速的物理因素主要有温度、盐度和深度。
从如下的声速经验公式(Medwin公式)可以看出，声速随温度、盐度、深度的增加而增大。
SV=1449.2+4.6t-0.0055T2+0.00029T3+ (1.34-0.01T)×(S-35) +0.016D （1-1）式中:SV：声速(m/s)，T：温度(℃)，S：盐度，D：深度(m)，适应条件: 0≤D≤1000m1.2 多波束测量过程中决定性的两种声速值—表面声速与声速剖面表面声速用于波束形成直接影响声波入射角度，进而影响波束形成；声速剖面是某一位置，某一时间段内的水体内各个深度处的声速值，用于声线追踪以计算相应波束水深的位置和水深。
由此可知，声速数据质量将直接影响测量数据的质量。
1.3 声速控制方案结合项目现场实际情况作出如下声速控制方案1）项目开始前，必须做好表面声速仪和声速剖面仪的校准工作；2）测量开始前必须测量一个声速剖面，每次声速测量必须记录测量的位置和时间；3）加载表面声速仪，实时记录修正表面声速值，从而确保入射波束的精准性；4）测线长超过5km的区域，必须在测区两端和中间都有声速剖面，建立二维空间上的声速剖面文件；5）每隔三小时，至少测量一次声速剖面，建立时间维度上的声速剖面文件；6）建立与位置和时间相关的多维声速剖面文件，根据CARIS数据格式要求制作：[SVP_VERSION_2]20130503.svpSection 2013-122 23:00:00 37:35:47 122:42:430.83 1477.11…100.00 1475.26…7）充分利用软件优势，在CARIS HIPS中有声速改正文件的选取上有Nearest in distance within time 方式：在指定的时间内选择距离上与测线最近的声速剖面。
