【CN109850489A】一种输送带翻转装置【专利】

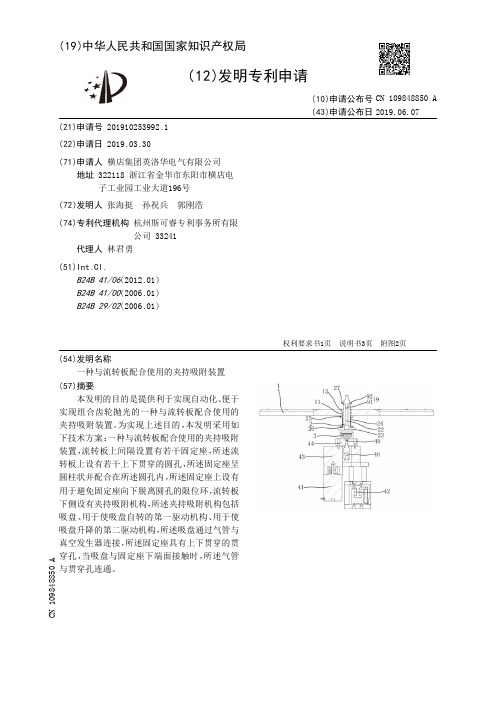

【CN109848850A】一种与流转板配合使用的夹持吸附装置【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910253992.1(22)申请日 2019.03.30(71)申请人 横店集团英洛华电气有限公司地址 322118 浙江省金华市东阳市横店电子工业园工业大道196号(72)发明人 张海挺 孙祝兵 郭刚浩 (74)专利代理机构 杭州斯可睿专利事务所有限公司 33241代理人 林君勇(51)Int.Cl.B24B 41/06(2012.01)B24B 41/00(2006.01)B24B 29/02(2006.01)(54)发明名称一种与流转板配合使用的夹持吸附装置(57)摘要本发明的目的是提供利于实现自动化、便于实现组合齿轮抛光的一种与流转板配合使用的夹持吸附装置。
为实现上述目的，本发明采用如下技术方案：一种与流转板配合使用的夹持吸附装置，流转板上间隔设置有若干固定座，所述流转板上设有若干上下贯穿的圆孔，所述固定座呈圆柱状并配合在所述圆孔内，所述固定座上设有用于避免固定座向下脱离圆孔的限位环，流转板下侧设有夹持吸附机构，所述夹持吸附机构包括吸盘、用于使吸盘自转的第一驱动机构、用于使吸盘升降的第二驱动机构，所述吸盘通过气管与真空发生器连接，所述固定座具有上下贯穿的贯穿孔，当吸盘与固定座下端面接触时，所述气管与贯穿孔连通。
权利要求书1页 说明书3页 附图2页CN 109848850 A 2019.06.07C N 109848850A权 利 要 求 书1/1页CN 109848850 A1.一种与流转板配合使用的夹持吸附装置，其特征在于流转板上间隔设置有若干固定座，所述流转板上设有若干上下贯穿的圆孔，所述固定座呈圆柱状并配合在所述圆孔内，所述固定座上设有用于避免固定座向下脱离圆孔的限位环，流转板下侧设有夹持吸附机构，所述夹持吸附机构包括吸盘、用于使吸盘自转的第一驱动机构、用于使吸盘升降的第二驱动机构，所述吸盘通过气管与真空发生器连接，所述固定座具有上下贯穿的贯穿孔，当吸盘与固定座下端面接触时，所述气管与贯穿孔连通。

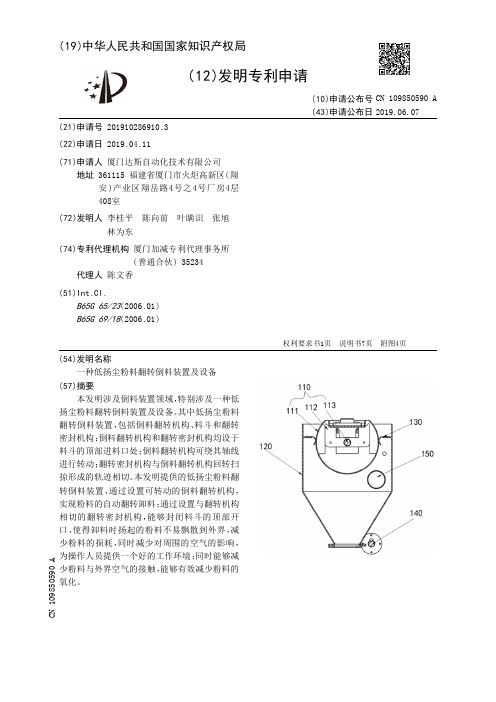

【CN109850590A】一种低扬尘粉料翻转倒料装置及设备【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910286910.3(22)申请日 2019.04.11(71)申请人 厦门达斯自动化技术有限公司地址 361115 福建省厦门市火炬高新区(翔安)产业区翔岳路4号之4号厂房4层408室(72)发明人 李桂平 陈向前 叶瞒识 张旭 林为东 (74)专利代理机构 厦门加减专利代理事务所(普通合伙) 35234代理人 陈文香(51)Int.Cl.B65G 65/23(2006.01)B65G 69/18(2006.01)(54)发明名称一种低扬尘粉料翻转倒料装置及设备(57)摘要本发明涉及倒料装置领域，特别涉及一种低扬尘粉料翻转倒料装置及设备。
其中低扬尘粉料翻转倒料装置，包括倒料翻转机构、料斗和翻转密封机构；倒料翻转机构和翻转密封机构均设于料斗的顶部进料口处；倒料翻转机构可绕其轴线进行转动；翻转密封机构与倒料翻转机构回转扫掠形成的轨迹相切。
本发明提供的低扬尘粉料翻转倒料装置，通过设置可转动的倒料翻转机构，实现粉料的自动翻转卸料；通过设置与翻转机构相切的翻转密封机构，能够封闭料斗的顶部开口，使得卸料时扬起的粉料不易飘散到外界，减少粉料的损耗，同时减少对周围的空气的影响，为操作人员提供一个好的工作环境；同时能够减少粉料与外界空气的接触，能够有效减少粉料的氧化。
权利要求书1页 说明书7页 附图4页CN 109850590 A 2019.06.07C N 109850590A权 利 要 求 书1/1页CN 109850590 A1.一种低扬尘粉料翻转倒料装置，其特征在于：包括倒料翻转机构(110)、料斗(120)和翻转密封机构(130)；所述倒料翻转机构(110)和所述翻转密封机构(130)均设于所述料斗(120)的顶部开口处；所述倒料翻转机构(110)可绕其轴线进行转动；所述翻转密封机构(130)与所述倒料翻转机构(110)回转扫掠形成的轨迹相切。
一种物体传送及翻面装置[实用新型专利]
![一种物体传送及翻面装置[实用新型专利]](https://img.taocdn.com/s3/m/7bcc3133bfd5b9f3f90f76c66137ee06eef94e58.png)
(10)授权公告号 (45)授权公告日 2014.09.17C N 203833200U (21)申请号 201420179933.7(22)申请日 2014.04.14B65G 47/248(2006.01)B65G 47/52(2006.01)(73)专利权人北京大恒图像视觉有限公司地址100085 北京市海淀区上地七街1号汇众大厦1号楼三层(72)发明人房超 申磊 郑晓峰 赵慧阳刘霜霜(74)专利代理机构北京律谱知识产权代理事务所(普通合伙) 11457代理人黄云铎(54)实用新型名称一种物体传送及翻面装置(57)摘要本实用新型提供了一种物体传送及翻面装置，所述物体传送及翻面装置包括：第一传送装置和第二传送装置，所述第一传送装置和第二传送装置通过一主动轮相连接。
在本实用新型的一种实现方式中，将两个传送带分别绕在主动轮上，并且分别提供四个定位轮以及两个从动轮对传送方向进行控制。
本实用新型通过绕在主动轮上的两个传送带对需要传送的物体进行翻面，翻面过程中，物体被夹持在两个传送带之间，翻面效果好、准确无误，翻面效果整齐一致，能够保证传送过程稳定。
此外，本实用新型的装置采用双层结构，节省所占空间。
(51)Int.Cl.权利要求书1页 说明书3页 附图1页(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书3页 附图1页(10)授权公告号CN 203833200 U1/1页1.一种物体传送及翻面装置，其特征在于，所述物体传送及翻面装置包括：第一传送装置和第二传送装置，所述第一传送装置和第二传送装置通过一主动轮（6）相连接，所述第一传送装置包括第一传送带，所述第二传送装置包括第二传送带，所述第二传送带的宽度大于所述第一传送带的宽度，并且，所述主动轮（6）的外周具有第一凹槽，所述第一凹槽中间带有第二凹槽，所述第一传送带的部分绕过所述主动轮（6），并且绕过所述主动轮（6）的部分嵌入在所述第二凹槽中，所述第二传送带的部分在所述第一传送带的外侧绕过所述主动轮（6）。
一种输送装置及其翻转输送方法[发明专利]
![一种输送装置及其翻转输送方法[发明专利]](https://img.taocdn.com/s3/m/45feae09f8c75fbfc67db2cf.png)
专利名称：一种输送装置及其翻转输送方法专利类型：发明专利
发明人：周晓玲
申请号：CN202010742059.3
申请日：20200729
公开号：CN111942807A
公开日：
20201117
专利内容由知识产权出版社提供
摘要：本发明公开了一种输送装置及其翻转输送方法，它包括由水平框架(2)、第一竖直框架(311)和第二竖直框架(312)构成的翻转台(4)以及翻转控制器(14)；第一竖直框架(311)的前端至后端依次设有若干个探测信号发送器；第二竖直框架(312)的前端至后端依次设有若干个探测信号接收器；所述探测信号发送器与探测信号接收器一一对应以捕获工件进入到通道(313)中的信号；所述翻转控制器(14)分别与最靠近工件送入方向的探测信号接收器和最靠近工件送出方向的探测信号接收器信号连接并时序地接收两者的跳频信号，以驱动翻转台(4)适时地在正向翻转九十度与反向翻转九十度这两个状态间切换。
自适应地完成工件的输送和翻转。
申请人：周晓玲
地址：315100 浙江省宁波市鄞州区下应街道诚信路668号鄞州投创中心
国籍：CN
更多信息请下载全文后查看。

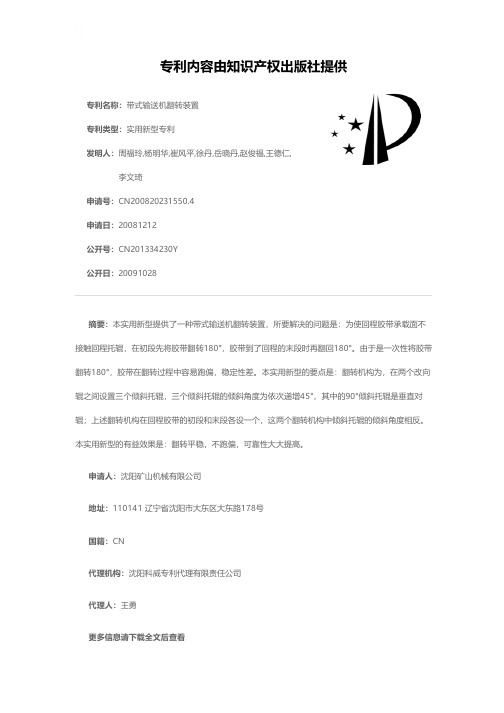

带式输送机翻转装置[实用新型专利]
![带式输送机翻转装置[实用新型专利]](https://img.taocdn.com/s3/m/dc5bd4c57375a417876f8f50.png)
专利内容由知识产权出版社提供
专利名称：带式输பைடு நூலகம்机翻转装置 专利类型：实用新型专利 发明人：周福玲,杨明华,崔风平,徐丹,岳晓丹,赵俊福,王德仁,
李文琦 申请号：CN200820231550.4 申请日：20081212 公开号：CN201334 230Y 公开日：20091028
摘要：本实用新型提供了一种带式输送机翻转装置，所要解决的问题是：为使回程胶带承载面不 接触回程托辊，在初段先将胶带翻转180°，胶带到了回程的末段时再翻回180°。由于是一次性将胶带 翻转180°，胶带在翻转过程中容易跑偏，稳定性差。本实用新型的要点是：翻转机构为，在两个改向 辊之间设置三个倾斜托辊，三个倾斜托辊的倾斜角度为依次递增4 5°，其中的90°倾斜托辊是垂直对 辊；上述翻转机构在回程胶带的初段和末段各设一个，这两个翻转机构中倾斜托辊的倾斜角度相反。 本实用新型的有益效果是：翻转平稳，不跑偏，可靠性大大提高。

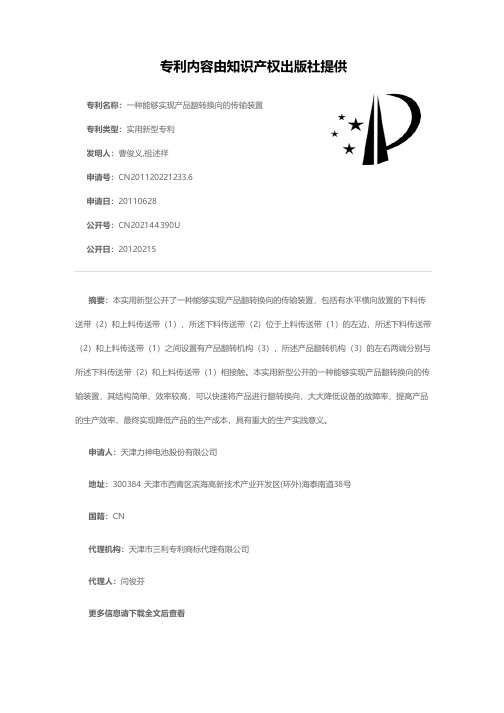

一种能够实现产品翻转换向的传输装置[实用新型专利]
![一种能够实现产品翻转换向的传输装置[实用新型专利]](https://img.taocdn.com/s3/m/8dfff330ce2f0066f43322e3.png)
专利名称：一种能够实现产品翻转换向的传输装置专利类型：实用新型专利
发明人：曹俊义,祖述祥
申请号：CN201120221233.6
申请日：20110628
公开号：CN202144390U
公开日：
20120215
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种能够实现产品翻转换向的传输装置，包括有水平横向放置的下料传送带（2）和上料传送带（1），所述下料传送带（2）位于上料传送带（1）的左边，所述下料传送带（2）和上料传送带（1）之间设置有产品翻转机构（3），所述产品翻转机构（3）的左右两端分别与所述下料传送带（2）和上料传送带（1）相接触。
本实用新型公开的一种能够实现产品翻转换向的传输装置，其结构简单、效率较高，可以快速将产品进行翻转换向，大大降低设备的故障率，提高产品的生产效率，最终实现降低产品的生产成本，具有重大的生产实践意义。
申请人：天津力神电池股份有限公司
地址：300384 天津市西青区滨海高新技术产业开发区(环外)海泰南道38号
国籍：CN
代理机构：天津市三利专利商标代理有限公司
代理人：闫俊芬
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910145938.5
(22)申请日 2019.02.27
(71)申请人 中煤科工集团上海有限公司
地址 200433 上海市杨浦区武东路198号
808室
(72)发明人 郭春林 朱立平 李欣 邵娜
符阳 满咏梅
(74)专利代理机构 上海天翔知识产权代理有限
公司 31224
代理人 刘常宝
(51)Int.Cl.
B65G 21/20(2006.01)
B65G 15/60(2006.01)
(54)发明名称
一种输送带翻转装置
(57)摘要
本发明公开了一种输送带翻转装置，所述输
送带翻转装置包括：翻转支架，所述翻转支架上
设有若干个呈圆周分布的螺孔；翻转滚筒，所述
翻转滚筒两端分别设有连接端，所述连接端上设
有若干个与连接孔对应配合的通孔，所述翻转滚
筒可在翻转支架上旋转任意角度，并通过螺栓穿
过通孔与螺孔配合连接进行可拆卸的固定。
本发
明结构简单、安装方便，增加了设备互换性，通用
性强，并且可调节输送带的任意翻转角度，使用
非常方便。
权利要求书1页 说明书4页 附图2页CN 109850489 A 2019.06.07
C N 109850489
A
权 利 要 求 书1/1页CN 109850489 A
1.一种输送带翻转装置，其特征在于，所述输送带翻转装置包括：
翻转支架，所述翻转支架上设有若干个呈圆周分布的螺孔；
翻转滚筒，所述翻转滚筒两端分别设有连接端，所述连接端上设有若干个与连接孔对应配合的通孔，所述翻转滚筒可在翻转支架上旋转任意角度，并通过螺栓穿过通孔与螺孔配合连接进行可拆卸的固定。
2.根据权利要求1所述的一种输送带翻转装置，其特征在于，所述翻转支架包括相对称的左支架和右支架、连接件，所述左支架和右支架通过连接件可拆卸地连接，所述左支架和右支架上分别设有若干个呈半圆分布的螺孔。
3.根据权利要求2所述的一种输送带翻转装置，其特征在于，所述左支架包括左支撑杆，所述左支撑杆右侧分别垂直设有第一连接杆和第二连接杆，所述第一连接杆与左支撑杆之间设有第一三角板，所述第二连接杆与左支撑杆之间设有第二三角板，所述右支撑杆左侧分别垂直设有第三连接杆和第四连接杆，所述第三连接杆与右支撑杆之间设有第三三角板，所述第四连接杆与右支撑杆之间设有第四三角板，所述第一连接杆、第一三角板、左支撑杆、第二三角板、第二连接杆、第四连接杆、第四三角板、右支撑杆、第三三角板和第三连接杆上分别设有依次设置呈圆周分布的螺孔。
4.根据权利要求3所述的一种输送带翻转装置，其特征在于，所述连接件包括第一连接板和第二连接板，所述第一连接板和第二连接板为“工”形，所述第一连接杆可安插进第一连接板一侧，所述第三连接杆可安插进第一连接板另一侧，所述第二连接杆可安插进第二连接板一侧，所述第四连接杆可安插进第二连接板另一侧。
5.根据权利要求4所述的一种输送带翻转装置，其特征在于，所述第一连接板的上下两侧分别设有若干个第一连接孔，所述第一连接杆和第三连接杆的上下两侧分别设有若干个第二连接孔，每个第二连接孔与一个第一连接孔对应配合。
6.根据权利要求4所述的一种输送带翻转装置，其特征在于，所述第二连接板的上下两侧分别设有若干个第三连接孔，所述第二连接杆和第四连接杆的上下两侧分别设有若干个第四连接孔，每个第四连接孔与一个第三连接孔对应配合。
2。
