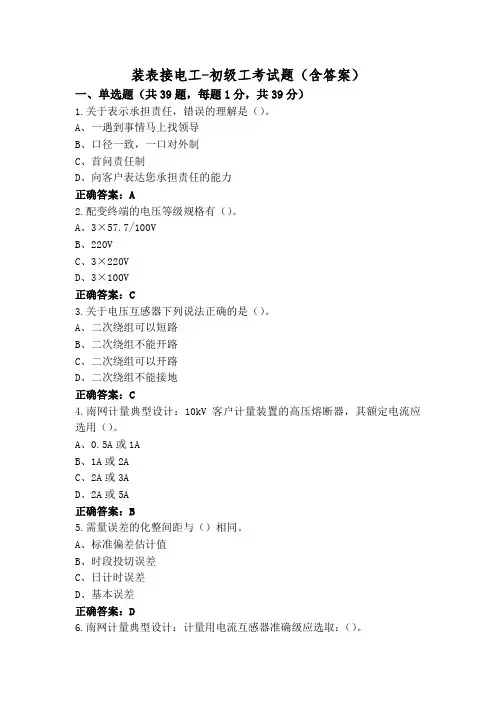

装表接电工-初级工考试题(含答案)
装表接电工-初级工考试题（含答案）一、单选题（共39题，每题1分，共39分）1.关于表示承担责任，错误的理解是（）。
A、一遇到事情马上找领导B、口径一致，一口对外制C、首问责任制D、向客户表达您承担责任的能力正确答案：A2.配变终端的电压等级规格有（）。
A、3×57.7/100VB、220VC、3×220VD、3×100V正确答案：C3.关于电压互感器下列说法正确的是（）。
A、二次绕组可以短路B、二次绕组不能开路C、二次绕组可以开路D、二次绕组不能接地正确答案：C4.南网计量典型设计：10kV客户计量装置的高压熔断器，其额定电流应选用（）。
A、0.5A或1AB、1A或2AC、2A或3AD、2A或5A正确答案：B5.需量误差的化整间距与（）相同。
A、标准偏差估计值B、时段投切误差C、日计时误差D、基本误差正确答案：D6.南网计量典型设计：计量用电流互感器准确级应选取：（）。
B、0.5SC、0.2D、0.2S正确答案：D7.试验接线盒的绝缘电阻要求：各端子间及各端子对地绝缘电阻应不小于（）M欧（1000V绝缘电阻表）。
A、10B、20C、40D、30正确答案：B8.低压电力用户集中抄表系统对于集中器管理的电表数量不小于（）块。
A、16B、120C、500D、1000正确答案：D9.熔断器保护的选择性要求是（）。
A、后级先熔断，前级1min后熔断B、前级先熔断，后级起后备作用C、后级短路时前、后级熔丝应同时熔断D、后级先熔断，以缩小停电范围正确答案：D10.对于一般的电流互感器来说，由于（）的存在，所以，折算后的二次电流不等于一次电流。
A、激磁电流B、匝数与激磁电压C、激磁电压D、匝数与激磁电流正确答案：A11.P型半导体主要是靠（）导电的。
A、质子B、离子D、电子正确答案：C12.熔丝的额定电流是指（）。
A、熔丝2min内熔断所需电流B、熔丝正常工作时允许通过的最大电流C、熔丝1min内熔断所需电流D、熔丝1s内熔断所需电流正确答案：B13.根据欧姆定律，导体中电流I的大小（）。
P+F浪涌保护器
灾害性的雷雨气候在气候性自然灾害中，雷电灾害的发生比洪水、地震、龙卷风更为频繁。
亚太地区是全世界雷雨气候发生比较频繁的地区。
在亚太地区，每年带有雷电灾害性的雷雨气候的平均发生次数为：中国190-260印尼、马来西亚180-260新加坡160-220泰国90-200菲律宾90-140印度50-150中国地域辽阔，雷电灾害性的雷雨气候主要分布在华南地区和长江流域。
过去，人们通常只关注陆地上的雷电灾害。
但随着海洋石油工业的发展，渤海、东海、南海、北部湾、台湾海峡发生的雷雨气候也开始对人类活动造成直接危害。
外部雷电防护和内部雷电防护为保护建筑物在遭雷电直接打击时避免损坏，人们利用避雷针、避雷网、空气端子等外部防雷设备将雷击电流按照预先设计的通路引至大地。
但是，即便有了完善的外部防雷措施，经常只有约50%的雷电能量直接进入大地。
其余约50%的雷电能量将以各种方式传入建筑物中的导体，如电缆和金属管道。
为实施内部雷电防护，一方面建筑物内的所有金属管道必须实现等电位接地，另一方面必须采用浪涌保护器保护建筑物内电缆所连接的电气和电子设备。
Pepperl+Fuchs公司致力于为工厂提供先进的浪涌保护器，保护工厂内的电气和电子设备，尤其是过程控制系统。
雷电通过电缆对室内电气和电子设备的危害雷电是如何通过电缆危害到建筑物内的电气和电子设备的呢？1）电阻耦合效应如右图所示，雷击导致附近的地电势急剧升高。
靠近雷击点的建筑物和远离雷击点的建筑物之间产生地电势差。
如果两座建筑物内的电气和电子设备之间有连接电缆，通常电缆的电阻又小于土壤的电阻，于是雷击能量就总是试图以浪涌电流的形式通过两个建筑物之间的电缆从高地电势区流向低地电势区。
从而损坏建筑物内的电气和电子设备。
2） 电感/电容耦合效应如右图所示，雷击将使建筑物外部防雷设备的导体中产生瞬间巨大的电流和电势。
如果外界的电线遭雷击，该电线上也会形成巨大的电势。
该电势和电流都会在建筑物内设备的电缆上感应出有害电压并进而产生浪涌电流。
高压开关设备通用技术条件
中华人民共和国标准高压开关设备通用技术条件G.11022-88本标准参照采用国际电工委员会(IEC)出版物694《高压开关设备和控制设备标准的共用条款》(1980年版)。
.主题内容与适用范围本标准规定了高压开关设备的使用条件、额定值、设计与结构、型式试验和出厂试验等方面的通用要求。
本标准适用于额定电压为3kV及以上, 工作频率为50Hz的三相电力系统中的交流高压开关设备。
超出本标准的要求, 应在相应标准中补充。
.引用标准G.2900.1.电工名词术.高电压试验技术和绝缘配合G.2900.2.电工术.高压开关设备G.5465..电气设备用图形符号G.19.包装储运图示标志G.420.控制电气设备的操作件标准运动方向G.15.额定电压G.76.电气设.额定电流G.198.电气设.额定频率G.558.高压电力设备外绝缘的污秽分级G.4797..电工电子产品自然环境条件, 海拔和气压、水深和水压G.311..高压输变电设备的绝缘配合G.311.2～311..高电压试验技术G.4585..交流系统用高压绝缘子人工污秽试验方.固体层法G.735.局部放电测量G.1160.高压电器设备无线电干据测试方法G.76.交流高压电器在长期工作时的发热G.270.交流高压电器动、热稳定试验方法G.330.高压开关设备在常温下的机械试验G.99.低压电器基本试验方法G.527.变压器、高压电器及套管的接线端子.正常使用件条如产品使用条件超出以下规定, 由用户与制造厂协商确定。
3..户内高压开关设备a.周围空气温度上.+40℃；下.一般地区-10℃, 高寒地区-25℃。
b.海拔海拔分为1000, 2000, 3000m。
c.湿度推荐采用下列数据；相对湿度: 日平均值不大于95%, 月平均值不大于90%；饱和蒸汽压: 日平均值不大于2.2×10-3MPa, 月平均值不大于1.8×10-3MPa。
在高湿度期内温度急降时, 可能凝露。
装表接电工-高级工测试题含参考答案
装表接电工-高级工测试题含参考答案一、单选题（共36题，每题1分，共36分）1.正常情况下，终端采集的电表某月冻结电能示值应与该表（）电能示值一致。
A、上一月最后一日的0点B、上一月最后一日的日冻结C、当月1日的日冻结D、当月1日的24点正确答案：B2.三台单相电压互感器Y接线，接于110kV电网上，则选用的额定一次电压和基本二次绕组的额定电压为（）。
A、一次侧为110/√3kV，二次侧为100/√3VB、一次侧为100/kV，二次侧为100/3VC、一次侧为110kV，二次侧为100VD、一次侧为110kV，二次侧为100/V正确答案：A3.485总线抄表系统的缺点是（）。
A、施工布线工作量大，485线易受破坏B、通信工作线路损坏后，故障不易查找C、易受雷击和过电压的影响D、以上都是正确答案：D4.电压互感器运行在近于（）状态，电流互感器运行在近于（）状态。
A、开路；短路B、开路；开路C、短路；短路D、短路；开路正确答案：A5.下列设备中，（）都是输入设备。
A、绘图仪，打印机，数码相机B、扫描仪，触摸屏，光笔C、投影仪，数码相机，触摸屏D、键盘，触摸屏，绘图仪正确答案：B6.下列不影响电能计量装置准确性的是（）。
A、实际运行电压B、实际二次负载的功率因数C、TA接电系数D、电能表常数正确答案：D7.绕越计量装置用电者属（）。
A、窃电B、违约用电C、急需用电D、生产需要正确答案：A8.《南方电网公司安全生产令》，公司坚决贯彻落实（）的方针，把安全生产作为公司的生命线，全力做好安全供电。
A、安全第一、预防为主、科学治理B、安全第一、预防为主、闭环管理C、安全第一、防控结合、综合治理D、安全第一、预防为主、综合治理正确答案：D9.全面质量管理所管理的范围是（）。
A、企业的各项管理工作B、企业生产及产品服务的监督工作C、产品或服务质量产生、形成和实现的全过程D、企业生产全过程正确答案：C10.当没有遮拦物体时人体与35kV带电体的最小安全距离是（）。
煤矿井下供电系统继电保护整定计算
摘要电力是现代煤矿企业生产所需的主要能源，煤矿企业中的绝大多数生产机械都直接或间接地以电力为动力源，电力系统可靠、安全、经济、合理地运行对煤矿企业至关重要。
煤矿电网是电力系统的一个重要组成部分，它是联系电力系统与煤矿用电设备的桥梁，由于以电缆供电为主，具有负荷集中、电气设备运行环境恶劣、供电可靠性要求高等特点，其继电保护计算与系统电网和普通电力用户相比有一些特殊的地方。
随着煤矿井下生产对供电可靠性的要求越来越高，各煤矿企业对井下继电保护整定的工作日益重视，越发认识到制定一套适合于煤矿井下生产实际情况的继电保护整定规范的必要性与重要性。
目前煤矿电气技术员进行此项工作时普遍采用手工故障计算和人工整定计算的方法，因此对继电保护整定计算的手工计算作一些总结是有一定的意义的。
本文主要针对赵家寨煤矿井下供电系统现状、特点，提出一些有针对性的继电保护方面的看法及整定计算方法，以供探讨。
关键词：煤矿；电网; 继电保护；电力abstractElectric power is required by the modern mine enterprise production primary energy, machinery for coal mine enterprises in the vast majority of production is directly or indirectly to electricity as a power source, power system reliability, security, economic and rational operation of coal mining enterprises is essential.Coal mine electric network is an important part of power system, it is a bridge link between power system and electric equipment in coal mines, due mainly to cable power supply, load set run the appalling conditions, power supply, electrical equipment and high reliability requirements, system for relay protection calculation and its power network and compared to ordinary electricity user has some special place. As the demand for reliability of power supply in coal mine production increasing, underground in the coal mines of relay protection setting pay increasing attention to more awareness to develop a suitable for underground coal mine production realities of the necessity and importance of relay protection setting norms.Currently coal mine electrical technician carrying out the work commonly adopted method of fault calculation and manual setting by hand, so the manual calculation of relay protection setting calculation for summary of some significance. This article mainly for Zhao jiazhai coal mine power supply system status, characteristics and made a number of targeted view of relay protection and its setting calculation method, for discussion.Keywords：coal mine; electrified wire netting; relaying protection; power目录1 绪论 (1)1.1 赵家寨煤矿简介 (1)1.2 本课题的目的与意义 (1)1.3 矿井供电系统要求 (3)1.4 定值整定计算的基本原则 (4)2 赵家寨煤矿供电概况 (6)3 短路电流的计算 (7)3.1 概述 (7)3.2 短路的原因、种类及危害 (7)3.1 高压供电系统短路电流的计算 (9)3.1.1 短路电流变化过程分析 (9)3.1.2 短路回路中元件阻抗的计算 (9)3.1.3 短路电流的计算 (11)3.2 井下低压网络短路电流计算方法 (11)4 井下供电系统短路电流计算 (14)5 井下中央变电所计算校验 (16)5.1 D2点短路整定 (16)5.2 中央变电所3#柜(11采区变电所1回路) (18)5.3 中央变电所4#柜(11轨道1车场3车场电源) (19)5.4 中央变电所5#柜(中央泵房水泵1#水泵电源) (20)5.5 中央变电所14#柜(中央变电所高爆总电源) (20)5.6 中央变电所21#柜(西大巷风机专变) (21)5.7 中央变电所22#柜(12采区变电所Ⅱ回路) (22)5.8 中央变电所26#柜(强力胶带机Ⅱ回路) (23)5.9 中央变电所29#柜(所内3#变压器) (23)5.10 中央变电所30#柜(11采区变电所Ⅱ回路) (24)5.11 中央变电所31#柜(所内2#变压器) (25)5.12 中央变电所32#柜(西大巷配电点电源) (26)5.13 中央变电所34#高爆开关(31变电所电源) (26)5.14 中央变电所35#高爆开关(所内1#变压器) (27)6 11采区变电所计算校验 (29)6.1 1#、10#、19#高压真空馈电开关整定 (30)6.2 11采区变电所4#高压开关 (30)6.3 11采区变电所5#高压开关 (31)6.4 11采区变电所6#高压开关 (32)6.5 11采区变电所7#高压开关 (33)6.6 11采区变电所8#高压开关 (34)6.7 11采区变电所9#高压开关 (35)6.8 11采区变电所11#高压开关 (35)6.9 11采区变电所12#高爆开关 (37)6.10 11采区变电所15#高爆 (37)6.11 11采区变电所16#高爆 (38)6.12 11采区变电所17#高爆开关 (39)6.13 11采区变电所18#高压开关 (40)7 12采区变电所计算校验 (42)7.1 12采区变电所1#高爆开关(Ⅰ段进线) (42)7.2 12采区变电所2#高爆开关(12204工作面电源) (43)7.3 12采区变电所3#高爆开关(风井底变电所Ⅰ回路) (43)7.4 12采区变电所4#高爆开关(12采区变电所4#风机专变) (44)7.5 12采区变电所5#高爆开关(12采区变电所3#动力变压器) (45)7.6 12采区变电所10#高压开关 (45)7.7 12采区变电所15#高爆开关(12采区变电所Ⅱ回路) (46)8 风井变电所计算校验 (48)8.1 风井、泵房变电所母线短路容量计算： (48)8.2 风井、泵房变电所5#、6#高压真空电磁启动开关 (48)8.3 风井底变电所12#高压真空电磁启动开关 (50)8.4 风井泵房2#高爆开关： (51)9 总结 (53)致谢 (54)参考文献 (55)附录A (56)1 绪论1.1 赵家寨煤矿简介赵家寨煤矿(河南省新郑煤电公司)是河南省“十五”、“十一五”重点建设项目，由郑煤集团、神火集团、河南省煤田地质局共同出资建设的一座设计年产300万吨的现代化矿井。
船用交流低压配电板-最新国标
船用交流低压配电板1范围本标准规定了船用交流低压配电板的要求、试验方法、检验规则及标志、使用说明书、包装、运输和贮存。
本标准适用于船用三相交流（50Hz或60Hz，1000V以下）的主配电板、应急配电板、区配电板和分配电板（以下简称配电板）的设计、生产和验收。
2规范性引用文件下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 191—2008包装储运图示标志（ISO 780：1997，MOD）GB/T 2423.1—2008电工电子产品环境试验第2部分：试验方法试验A：低温（IEC 60068-2-1：2007，IDT）GB/T 2423.2—2008电工电子产品环境试验第2部分：试验方法试验B：高温（IEC 60068-2-2：2007，IDT）GB/T 2423.4—2008电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h＋12h循环）（IEC 60068-2-30：2005，IDT）GB/T 2423.10—2019环境试验第2部分：试验方法试验Fc：振动（正弦）（IEC 60068-2-6：2007，IDT）GB/T 2423.16—2008电工电子产品环境试验第2部分：试验方法试验J及导则：长霉（IEC 60068-2-10：2005，IDT）GB/T 2423.17—2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾（IEC 60068-2-11：1981，IDT）GB/T 2423.101—2008电工电子产品环境试验第2部分：试验方法试验：倾斜和摇摆GB/T 2423.39—2018环境试验第2部分：试验方法试验Ee和导则：散装货物试验包含弹跳（IEC 60068-2-55：2013，IDT）GB 4208—2017外壳防护等级（IP代码）（IEC 60529：2013，IDT）GB/T 6388—1986运输包装收发货标志GB/T 13306—2011标牌GB/T 35698.1-2017短路电流效应计算第1部分：定义和计算方法3术语和定义CB/T 3821和CB/T 4319界定的以及下列术语和定义适用于本文件。
电力网额定电压等级
电力网额定电压等级简介电力网是指由输电线路、变电站和配电网组成的系统，用于传输和分配电能。
在电力网中，电压等级是指电力输电和供电的电压水平。
电力网的电压等级通常根据不同的用途和需求进行划分和标准化。
本文将介绍电力网中常见的额定电压等级及其特点。
低压电力网低压电力网是指电压等级较低的电力供给系统。
根据不同国家和地区的标准，低压电力网的额定电压一般范围为220V至480V。
在低压电力网中，电能主要用于家庭、商业和轻工业等小型用电设备。
低压电力网的输电线路一般采用铜质导线和铝合金导线。
低压电力网的主要特点如下：•电压等级较低，适用于家庭和小型商业设施；•电流较大，输电线路的电流负荷较大；•输电距离较短，一般在几百米至几千米之间；•铜线和铝合金导线具有良好的导电性能，但输电损耗较大。
中压电力网中压电力网是指电压等级介于低压电力网和高压电力网之间的电力供给系统。
根据不同国家和地区的标准，中压电力网的额定电压一般范围为3.3kV至35kV。
中压电力网的输电线路一般采用裸导线或绝缘导线。
中压电力网的主要特点如下：•电压等级介于低压电力网和高压电力网之间，适用于中型工业设施和商业区域；•输电距离适中，一般在数十公里至数百公里之间；•铜线和铝合金导线仍然是常见的导线材料，但输电损耗相对较小；•局部地区或场合可能会采用绝缘导线，以提高平安性和可靠性。
高压电力网高压电力网是指电压等级较高的电力供给系统。
根据不同国家和地区的标准，高压电力网的额定电压一般范围为110kV至750kV。
高压电力网的输电线路一般采用绝缘导线和电缆。
高压电力网的主要特点如下：•电压等级较高，适用于大型工业设施和区域供电；•输电距离较远，一般在数百公里至数千公里之间；•电流负荷相对较小，输电线路的电流负荷较低，但输电损耗较小；•绝缘导线和电缆具有较好的绝缘性能和耐电压能力。
超高压电力网超高压电力网是指电压等级较高的电力供给系统。
根据不同国家和地区的标准，超高压电力网的额定电压一般范围为800kV以上。
高压开关柜执行质量标准
高压开关柜执行质量标准(工艺守则)1 基本参数和性能1.1 开关柜的型式户内型，10kV金属铠装移开式中置开关柜（KYN28-10）。
1.2 额定电压10kV1.3 额定频率50Hz1.4 额定电流1250A~1600A1.5 额定短路开断电流31.5kA1.6 额定短路关合电流80kA1.7 额定动稳定电流80kA1.8 额定热稳定电流（4s）31.5kA1.9 额定绝缘水平1.9.1 柜体及开关设备主绝缘的工频及雷电冲击耐受电压水平（1）海拔高度H ≤2000m时:雷电冲击耐受电压：相对地、相间 75kV(峰值)，断口间 85kV(峰值)；1min工频耐压：相对地、相间 42kV(有效值)，断口间 48kV(有效值)。
（2）开关柜进行绝缘试验时，至少应有一台手车断路器留在柜中进行整体耐压试验。
凡采用非金属制成的隔板，如果以此来加强相间或相对地间绝缘时，必须提供工频及冲击电压最大耐受值。
主回路带电部分对绝缘隔板、活门的内表面之间，应能承受150％额定电压的作用。
1.9.2 二次回路1min工频耐压 2kV（方均根值）。
1.10 单纯以空气作为绝缘介质的开关柜内，各相带电导体的相间与对地净距不小于下列数值：（适用于海拔高度H ≤2000m时；）导体至接地间净距 125mm不同相的导体之间净距 125mm导体至无孔遮栏间净距 155mm导体至门间净距 155mm导体至网状遮栏间净距 225mm若不能满足空气净距的要求，则需采用可靠的绝缘包封以满足绝缘要求。
绝缘外表面对金属接地部分的空气净距离不小于70mm，相间空气净距离不小于65mm。
在开关柜中，凡采用非金属制成的隔板加强相间或相对地间绝缘时，高压带电裸导体与该绝缘板间应保持不小于30mm的空气间隙，相间或相对地间空气净距离不小于65mm，绝缘板应为阻燃材料制成。
相间绝缘隔板应设置在中间位置。
在满足上述绝缘距离的情况下，应保证设备在寿命期内安全可靠运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表1 接线座的额定电压等级
直流以电压 1.5, 2 ,3 ,6 ,12 ,24 ,36 ,48 ,60 ,72 ,110 ,220 交流电压6, 12 ,24 ,36, 42, 100, 127 ,220, 380
表2 接线座额定绝缘电压值V
额定绝缘电压60, 300, 660
表3标准截面mm2
标准截面0.2 ,0.5 ,0.75 ,1 ,1.5 ,2.5 ,4 ,6 ,10 ,16 ,25 35, 50 ,70 ,95 ,120 ,150 ,185 ,240 ,300，（400），（500）
表4 额定连接容纳量mm2
接线座额定截面允许连接导线的尺寸接线座额定截面允许连接导线的尺寸
0.2 0.2 4 1.5, 2.5 ,4
0.5 0.2,0.5 6 2.5 ,4, 6
0.75 0.2,0.5,0.75 10 4, 6, 10
1.0 0.5,0.75,1 16 6, 10 ,16
1.5 0.75,1,1.5 25 10, 15 ,25
2.5 1,1.5,2.5 35 16, 25 ,35
表5 保证安全的电气间隙和爬电距离
额定绝缘电压(Ui)
V
电气间隙mm 爬电距离mm
10mm2以下10mm2以下
材料组别
ⅠⅡⅢa
Ui=60 3 5 1.6 1.8 2 60<UI≤300< td> 5 6 4 4.5 5 300<UI≤660< td>8 10 8 9 10
表6 杆塔上工作与带电导线最小安全距离
电压等级（kV）安全距离（m）电压等级（kV）安全距离（m）10及以下0.7 154 2.0
20～35 1.0 220 3.0
44 1.2 330 4.0
63～110 1.5 500 5.0
表7 邻近或交叉其他电力线工作的安全距离
电压等级（kV）安全距离（m）电压等级（kV）安全距离（m）10及以下 1.0 154 4.0
35（20-44） 2.5 330 5.0
60～110 3.0 500 6.0
表8 等电位作业人员对邻相导线的最小距离
电压等级（kV）10 ,3 5 ,6 3（66）,110 ,220 ,330 ,500 距离（m）0.6, 0.8 ,0.9, 1.4, 2.5 ,3.5 , 5.0
表9 等电位作业人员与组合间隙的最小距离
电压等级（kV）10 ,3 5 ,6 3（66）,110 ,220 ,330 ,500 距离（m）0.35, 0.7 ,0.8, 1.2, 2.1 ,3.1 , 4.0
表10 转移电位时人体裸露部分与带电体的最小距离
电压等级（kV）,3 5～6 3（66）,110～220 ,330～500 距离（m）0.2, 0.3 , 0.4
表11 地电位带电作业时人身与带电体的安全距离
电压等级（kV）10 ,3 5 ,6 3（66）,110 ,220 ,330 ,500 距离（m）0.4, 0.6 ,0.7（1.00）, 1.2, 2.0 ,3.0 , 4.0
表12 绝缘工具最小有效绝缘长度（m）
电压等级（kV）10 ,3 5 ,6 3（66）,110 ,220 ,330 ,500 绝缘操作杆、承力
0.7, 0.9 ,1.00, 1.3, 2.1 ,3.1 , 4.0 工具（m）
绝缘绳索（m）0.4 ,0.6 ,0.7 ,1.0 ,1.8 ,2.8 ,3.7
表13 良好绝缘子最少片数
电压等级（kV）10 ,3 5 ,6 3（66）,110 ,220 ,330 ,500 片数1, 2 , 3, 5, 9 ,16 , 23。
