CASE6032水平定向钻介绍
水平定向钻机
水平定向钻机水平定向钻机综合分析水平定向钻机(第一部分)◇徐工研究院张启君概述水平定向钻机是在不开挖地表面的条件下，铺设多种地下公用设施(管道、电缆等)的一种施工机械，它广泛应用于供水、电力、电讯、天然气、煤气、石油等管线铺设施工中，它适用于沙土、粘土、卵石等地况，我国大部分非硬岩地区都可施工。
工作环境温度为-15℃~ +45℃。
水平定向钻进技术是将石油工业的定向钻进技术和传统的管线施工方法结合在一起的一项施工新技术，它具有施工速度快、施工精度高、成本低等优点，广泛应用于供水、煤气、电力、电讯、天然气、石油等管线铺设施工工程中。
水平定向钻进设备，在十几年间也获得了飞速发展，成为发达国家中新兴的产业。
目前其发展趋势正朝着大型化和微型化、适应硬岩作业、自备式锚固系统、钻杆自动堆放与提取、钻杆连接自动润滑、防触电系统等自动化作业功能、超深度导向监控、应用范围广等特征发展。
该种设备一般适用于管径φ300~φ1200mm的钢管、PE管，最大铺管长度可达1500m，适应于软土到硬岩多种土壤条件，应用前景广阔。
下面因此对水平定向钻的研究意义十分重要！1 水平定向钻机的相关产品与关键技术及分类1.1国内外相关产品的发展特点国内有徐工的ZD1245/ZD1550/ZD2070/ZD25100系列水平定向钻机，ZD系列水平定向钻机在国内首次采用了电液比例控制技术、机电液一体化PLC控制技术、动力头闭式回路节能、防触电报警等多项先进技术。
在钻杆自动装卸钻杆、自动锚固、自动润滑、自动钻进和回拖、触电保护等方面具有创新点，主要技术性能指标达到了国外同类产品的先进水平，在提高工作效率，安全防护，减轻劳动强度等方面居国内同类型产品的领先水平。
为目前国内技术最先进，自动化程度最高的钻机。
中国地质科学院勘探技术研究所、连云港黄海机械厂、北京土行孙非挖技术有限公司生产的DDW80、DDW100、DDW200系列水平定向钻、中联重科、深圳钻通公司生产的ZT10，ZT12、ZT15、ZT20系列水平定向钻。
水平定向钻施工机械介绍

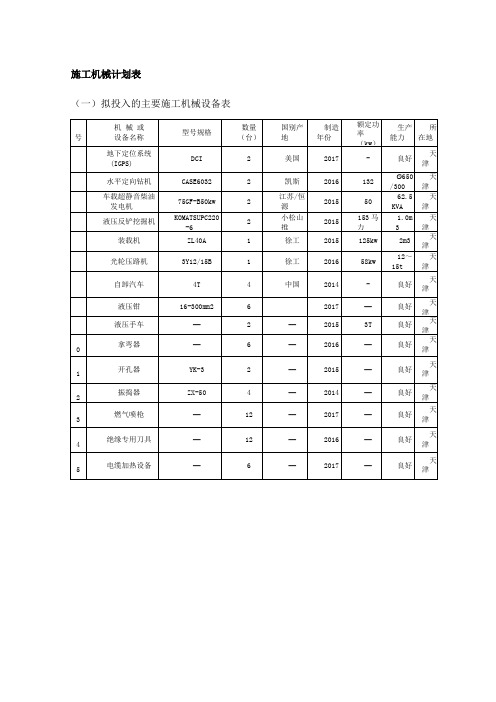

施工机械计划表（一）拟投入的主要施工机械设备表水平定向钻施工机械介绍（二）施工工艺水平定向钻进铺管的施工顺序为：现场勘探、设计钻孔轨迹、配制泥浆、钻先导孔、回拉扩孔、回拉铺管。
导向孔轨迹设计是否合理，对管线施工能否成功至关重要。
钻孔轨迹主要是根据工程要求、地层条件、地形特征、地下障碍物的具体位置、钻杆的入出土角度、被铺设管线和（或）钻杆允许的曲率半径等情况，设计出最佳钻孔路线。
该设计路线还会在根据实际施工时遇到的不同情况，进行调整。
（三）CASE60系列定向钻使用范围（四）水平定向钻的设计理念1. 为工程商提供降低风险的实用机型；2. 强大的后备功率支持；3. 倍力推拉系统，齿轮齿条系统；4. 短式结构，便利在狭窄场地施工；5. 60系列标准配备橡胶复合型履带，保护绿地和马路；6. 改进了一些传统结构，提供使用方便；7. 重载底盘，提高设备的稳定性；（五）6032－－新款机型145，000N 推拉力5200 N-M 扭矩双齿轮齿条驱动双速浮动动力头多功能单手柄控制新式LCD多功能操作屏当前最先进的钻杆装卸机构47GPM机载泥浆泵绞接式机罩使保养更加容易推拉力－－145kN制的全机仪表电子显示器。
单手柄控制单手柄设计满足6032在复杂条件下进行操作的要求，通过微处理器控制设备，可以控制两种推拉速度多功能的单一手柄即可控制所有的钻进功能自动钻进功能，操作手柄固定在指定位置，降低操作人员的工作疲劳显示屏显示数据可通过数据线传输到PC机上液晶显示器配有背光显示并可使用功能键进行操控，用户得以快速方便地监控各项标准钻进功能；另外，还可提供钻进和设备诊断两种模式的显示，迅捷简便地进行数据搜集并且保存到计算机。
显示设备工作状态数据－－例如：发动机的转速、温度，工作时的旋转和推拉压力，泥浆流量。
丝扣油自动注入，自动化程度高。
独有的阿斯泰克远程紧急停机系统，在出土端工作人员遇到紧急情况时，可立即关停所有钻机动作，同时发动机仍在运转。
水平定向钻
水平定向钻穿越铺管技术(“拖拉管或牵引管”)一、适用范围及其优势适用范围(1)地质条件:从理论上说,应该是除了流沙层以外的所有土质都能进行拖拉管施工。
但从实践来看，那些含有碎石、木桩的建筑回填土层也不适宜进行拖拉管施工。
因为旋转的偏向鸭嘴形钻头遇到硬物且没有打碎时，就会偏离方向；再则，松散的回填土层很难形成孔壁，容易塌方，导致标高失控。
(2)管材、管径、管长：管材可采用钢管、PE管、HDPE管等。
管径在DN3000~DN1000范围内均可；管长应根据钻机的功率和管材的自重及施工工艺而定。
如孔扩得大一点，膨润土多一些，管子的孔中呈悬浮状，阻力就小，管长就相对长一些。
优势(1)顺利穿越障碍。
采用“拖拉管”技术，可控制方向、避绕地下障碍物，河流、湖泊、公路、铁路、闹市区、建筑物等不再成为铺设管线的障碍。
(2)减少对已建基础设施的破坏且不影响城市交通。
水平定向钻机在路面下钻孔铺管，不需要破坏路面，使已建的街道免遭开膛破肚之苦。
也不影响河流航运或地面的交通秩序。
(3)加快施工进度。
采用“拖拉管”技术，钻杆自动装卸，效率更高、安全性更好，可以加快施工进度、缩短周期，管线埋藏越深，这种优势越明显。
(4)综合效益好。
避免了开挖时尘土飞扬、泥泞不堪的现象，其综合经济效益和社会效益高于开挖施工，是一种经济、高效、环保的施工方法。
二、工艺流程水平定向钻穿越铺管技术的工艺流程为：施工准备→打导向孔→扩孔、成孔→牵引管道→砌检查井→验收1.准备工作前期调查：进场后调查施工范围内地下管线情况，摸查清楚后才能进行施工。
方位定位：根据施工图纸，进行测量放样。
并根据施工范围的地质情况、埋深、管径确定管材和一次牵引的管道长度，并设计好钻杆轨迹。
2．打导向孔首先将探测棒插入导向头内，导向头后端与钢管连接，然后用顶管机给钢管施加压力，推进导向头，将导向头打入地下；导向仪可随时接收导向头的方位与深度，顶管机可根据此信息及时旋转导向头，使导向头承时改变深度和方向，在地下形成一条直径为100mm的圆孔通道，孔道中心线即为所需敷设管道的中心线。
水平定向钻主要结构
水平定向钻主要结构
水平定向钻是一种新型的井斜钻探技术，采用水平钻孔方法进行工作的。
它是一种具
有高效率、低成本、可靠稳定的钻探技术，被广泛应用于石油勘探、油气开采、水源勘测
等领域。
水平定向钻主要结构如下：
1. 钻井机组：钻井机组是水平定向钻的主要组成部分，主要包括钻台、井口固定设备、回转系统、提升系统、注浆泵等。
2. 钻柱系统：钻柱系统由钻杆、钻头、驱动机构及支撑系统等组成，是实现钻井操
作的核心部件。
钻柱系统可以根据需要进行组合，以适应不同的钻井条件。
3. 水平推进系统：水平推进系统是实现水平方向钻探的关键部分，包括水平定位系统、钻具导向装置等。
它可以精确控制钻具的位置和方向，使其在井眼中稳定地前进，从
而确保钻孔质量。
4. 数据测量系统：数据测量系统主要用于测量钻孔的方位、倾向、深度等参数，以
及对探测区域的地质结构、矿藏分布等进行分析和评估。
主要包括陀螺仪、倾斜计、方位仪、测深仪等设备。
5. 垂直回转装置：垂直回转装置主要用于控制钻具在钻井过程中的旋转方向和速度，确保钻井的顺利进行。
6. 泥浆循环系统：泥浆循环系统是确保钻井顺利进行的重要系统。
它主要包括泥浆
循环池、离心泵、钻井液处理设备等，用于将钻屑和岩石碎屑带出井口，保持钻屑的稳定
悬浮状态，保证井壁的稳定和钻孔质量。
总之，水平定向钻主要结构包括钻井机组、钻柱系统、水平推进系统、数据测量系统、垂直回转装置和泥浆循环系统等多个部分，这些部分共同协作，确保水平定向钻的轨迹控
制和钻孔质量。
水平定向钻试钻报告
水平定向钻试钻报告水平定向钻（Horizontal Directional Drilling，简称HDD）是一种先进的钻探技术，它可以在地下钻孔中实现水平或倾斜方向的控制，常用于油田勘探、地质调查、城市建设和水利工程等领域。
本文将详细介绍水平定向钻试钻的原理、工艺流程和应用前景。
一、原理水平定向钻试钻是通过使用钻井设备在地下钻孔中进行钻探，其原理基于以下几个关键要素：1. 钻头：水平定向钻钻头通常由合金制成，具有强大的钻削能力和耐磨性。
钻头通过旋转和推进的方式，切削和破碎地下岩石。
2. 导向系统：水平定向钻的导向系统是实现钻孔方向控制的关键。
它通常由导向钻头、测量仪器和控制系统组成。
导向钻头可以感应地下磁场或电场，并通过传感器将数据传输给控制系统。
控制系统根据接收到的数据，调整钻头的方向和位置，实现水平或倾斜方向的控制。
3. 钻井液：钻井液在水平定向钻过程中起到冷却钻头、清洗钻孔和稳定地层的作用。
钻井液的选择取决于地层条件和钻探要求。
二、工艺流程水平定向钻试钻的工艺流程通常包括以下几个步骤：1. 选址和勘探：根据工程需求，选择合适的钻井点，并进行地质勘探，了解地下地质条件，确定钻孔路径和目标位置。
2. 钻孔准备：在选定的钻井点附近进行基坑开挖，搭建钻井平台和设备，准备钻井液并组装钻具。
3. 钻孔过程：启动钻机，将钻头下入地下，同时注入钻井液进行冷却和清洗。
通过控制系统实时监测钻孔方向和位置，并根据需要调整导向钻头的姿态和推进力度。
4. 钻孔终止：当钻头到达目标位置后，停止钻进，收回钻杆和导向钻头。
5. 完井和后处理：在钻孔完成后，根据需要进行完井工作，如安装套管、注水泥等。
同时进行地质勘探和数据分析，评估钻孔质量和地下地质情况。
三、应用前景水平定向钻试钻技术在各个领域有着广泛的应用前景。
1. 城市建设：水平定向钻试钻可以用于城市地下管道敷设、导线电缆穿越、地铁隧道建设等。
相比传统的开挖施工方式，水平定向钻试钻可以减少对地表的破坏，提高施工效率，降低施工成本。
水平定向钻原理
水平定向钻原理水平定向钻（Horizontal Directional Drilling，简称HDD）是一种现代化的井工技术，它通过利用地下管道进行穿越的方法，从而避免了传统明挖和开挖的繁琐过程。
HDD的应用范围相当广泛，可以用于建设各种类型的地下管道，包括自来水管道、煤气管道、石油和天然气管道，甚至是通信线缆。
HDD的原理非常简单而又巧妙。
首先，需要确定穿越的路径。
这个路径通常会经过地下状况的勘探和分析，以确保能够安全地穿越各种地质层。
然后，会在地面上设置一台名为“钻机”的设备。
这台钻机主要由一个钻头和一根钻杆组成。
钻头是由金属制成的，可以根据需要选择不同的形状和尺寸。
钻杆是一根长长的圆柱体，用于传递钻头的旋转力和推进力。
开始施工时，钻机的钻头会在地面上进行起头钻孔。
通常会选择一块平整的地面作为起点。
一旦钻头进入地下，就会开始进行旋转钻进。
这样，钻头就会不断地穿越地下，一直前进直到到达预定的目的地。
在整个过程中，钻头会通过旋转来切割地下材料，并通过推进力不断向前推进。
为了控制钻孔的方向和角度，操作人员会通过操纵钻机的控制台来调整钻头的角度和朝向。
这种操纵可以实现水平、垂直或斜向的钻孔。
一旦钻头到达目的地，就会停止钻进并开始进行钻孔的回收。
回收过程通常会使用钻杆的推拉或旋转技术，将钻头从地下拉回地面。
总体而言，水平定向钻的原理是通过钻头的旋转和推进力，在地下穿越各种地质层，从而达到建设地下管道的目的。
它不仅节省了人力和资源，还能够避免对地面和周围环境的破坏，因此被广泛应用于现代工程建设中。
水平定向钻机
水平定向钻机综合分析水平定向钻机（第一部分）◊徐工研究院张启君概述水平定向钻机是在不开挖地表面的条件下，铺设多种地下公用设施（管道、电缆等）的一种施工机械，它广泛应用于供水、电力、电讯、天然气、煤气、石油等管线铺设施工中，它适用于沙土、粘土、卵石等地况，我国大部分非硬岩地区都可施工。
工作环境温度为-15 C〜+45 C。
水平定向钻进技术是将石油工业的定向钻进技术和传统的管线施工方法结合在一起的一项施工新技术，它具有施工速度快、施工精度高、成本低等优点，广泛应用于供水、煤气、电力、电讯、天然气、石油等管线铺设施工工程中。
水平定向钻进设备，在十几年间也获得了飞速发展，成为发达国家中新兴的产业。
目前其发展趋势正朝着大型化和微型化、适应硬岩作业、自备式锚固系统、钻杆自动堆放与提取、钻杆连接自动润滑、防触电系统等自动化作业功能、超深度导向监控、应用范围广等特征发展。
该种设备一般适用于管径$ 300〜$ 1200mm的^钢管、PE管，最大铺管长度可达1500m,适应于软土到硬岩多种土壤条件，应用前景广阔。
下面因此对水平定向钻的研究意义十分重要！1水平定向钻机的相关产品与关键技术及分类1.1国内外相关产品的发展特点国内有徐工的ZD1245/ZD1550/ZD2070/ZD25100 系列水平定向钻机，ZD系列水平定向钻机在国内首次采用了电液比例控制技术、机电液一体化PLC控制技术、动力头闭式回路节能、防触电报警等多项先进技术。
在钻杆自动装卸钻杆、自动锚固、自动润滑、自动钻进和回拖、触电保护等方面具有创新点，主要技术性能指标达到了国外同类产品的先进水平，在提高工作效率，安全防护，减轻劳动强度等方面居国内同类型产品的领先水平。
为目前国内技术最先进，自动化程度最高的钻机。
中国地质科学院勘探技术研究所、连云港黄海机械厂、北京土行孙非挖技术有限公司生产的DDW80、DDW100、DDW200系列水平定向钻、中联重科、深圳钻通公司生产的ZT10, ZT12、ZT15、ZT20系列水平定向钻。
CASE6060钻机结合有线（SST地磁）控向系统使用注意事项
CASE6060钻机结合有线（SST地磁）控向系统使用注意事项发布时间：2021-06-02T03:42:15.865Z 来源：《中国电业》（发电）》2021年第4期作者：马光路[导读] 本文作者通过对CASE6060培训，总结出CASE6060钻机结合有线（SST地磁）控向系统使用注意事项等，为今后的工程施工提供参考。
广州电力建设有限公司摘要：我司为电力施工企业，具备水平定向钻电力管道自行施工能力，因原有CASE6032小型钻机,吨位限制无法满足较大工程的施工使用，因此引进了CASE6060型钻机，并且配备了有线（SST地磁）控向系统，本文作者通过对CASE6060培训，总结出CASE6060钻机结合有线（SST地磁）控向系统使用注意事项等，为今后的工程施工提供参考。
关键词：CASE6060钻机；SST地磁控向系统；注意事项1 概述CASE6060钻机最大推拉力为27T，为中型吨位水平定向钻机，最大回扩直径可达1000mm，是我公司引进的用于长距离、大口径施工用水平定向钻机。
历时一个多月的CASE6060钻机系统培训，暂告一段落，我司管线部机施班组及探测技术组在新设备的培训实操过程中发现了不少问题，以下为使用施工操作中总结的注意事项，为今后的工程施工提供参考。
图一，CASE6060钻机2 钻机系统2.1 CASE6060钻机吨位重，机身长，施工中较CASE6032型钻机所需空间大，从工作坑头算起，所需长度为12米。
2.2 钻机推拉力大，钻机工作前必须摆放平稳，做好锚固工作，在锚固过程中，尽量将四个地锚全部打入地下。
2.3 CASE6060型钻机钻杆粗长，为90毫米口径，4.5米长钻杆，故更换钻杆需注意周围情况，防止滑移和滚动。
2.4 操作系统与CASE6032型钻机不同，分为若干子系统，需清楚、熟练掌握各系统使用功能，尤其注意与CASE6032钻机相对比增设了钻杆吊机。
2.5 钻机上端接线，必须接驳可靠，线必须预留不少于50厘米且不可碰触金属任何部位，对碳刷要进行经常性检查，以免无法通电。
水平定向钻最小管径
水平定向钻最小管径一、水平定向钻的原理水平定向钻是利用钻杆旋转和推进的力，通过钻头的旋转和钻进，实现在地下进行水平或倾斜方向的钻探或开挖。
其主要原理是通过控制钻杆的转动和推进，使钻头按照预定的方向前进，从而实现在地下水平或倾斜方向的钻探或开挖。
二、水平定向钻的应用水平定向钻具有灵活、高效、精确的特点，广泛应用于地下管道敷设、地质勘探、地下水开采等领域。
具体应用包括：1. 地下管道敷设：水平定向钻可以用于敷设各种类型的地下管道，如供水管道、排水管道、燃气管道等。
它可以避免地表开挖和破坏，减少施工对周围环境的影响。
2. 地质勘探：水平定向钻可以用于地下岩层的勘探和采样。
通过钻探获取地下的岩石和土壤样品，可以进行地质构造、地层分析和矿产资源的评估。
3. 地下水开采：水平定向钻可以用于地下水井的开采。
通过钻探获取地下水的水位、水质和水源等信息，以便进行地下水资源的开发和管理。
水平定向钻最小管径的选择应根据具体的施工需求和地质条件来确定。
一般来说，最小管径的选择需要考虑以下几个因素：1. 施工需求：根据施工的具体要求，确定所需的管径范围。
不同的施工任务可能需要不同的管径，如敷设不同类型的管道或进行不同类型的钻探。
2. 地质条件：地下的地质条件对最小管径的选择有一定的影响。
如地下岩层的硬度、稳定性等因素，会影响钻进的难易程度和管道的稳定性。
3. 施工设备：施工过程中所使用的水平定向钻设备对最小管径的选择也有一定的限制。
设备的性能和技术指标会对管径的选择产生影响。
水平定向钻是一种常用的地下施工技术，具有灵活、高效、精确的特点。
在选择最小管径时，需要考虑施工需求、地质条件和施工设备等因素。
通过合理选择最小管径，可以更好地适应不同的施工任务和地质条件，提高施工效率和施工质量。
水平定向钻在地下施工中的应用前景广阔，将为各个领域的工程建设和资源开发提供更好的技术支持。
水平定向钻
水平定向钻水平定向钻机是在不开挖地表面的条件下，铺设多种地下公用设施(管道、电缆等)的一种施工机械，它广泛应用于供水、电力、电讯、天然气、煤气、石油等管线铺设施工中，它适用于沙土、粘土、卵石等地况，我国大部分非硬岩地区都可施工。
工作环境温度为-15℃~+45℃。
水平定向钻进技术是将石油工业的定向钻进技术和传统的管线施工方法结合在一起的一项施工新技术，它具有施工速度快、施工精度高、成本低等优点，广泛应用于供水、煤气、电力、电讯、天然气、石油等管线铺设施工工程中。
水平定向钻进设备，在十几年间也获得了飞速发展，成为发达国家中新兴的产业。
目前其发展趋势正朝着大型化和微型化、适应硬岩作业、自备式锚固系统、钻杆自动堆放与提取、钻杆连接自动润滑、防触电系统等自动化作业功能、超深度导向监控、应用范围广等特征发展。
该种设备一般适用于管径φ300~φ1200mm的钢管、PE管，最大铺管长度可达1500m，适应于软土到硬岩多种土壤条件，应用前景广阔。
水平定向钻施工的特点：2.1 定向钻穿越施工具有不会阻碍交通，不会破坏绿地，植被，不会影响商店，医院，学校和居民的正常生活和工作秩序，解决了传统开挖施工对居民生活的干扰，对交通，环境，周边建筑物基础的破坏和不良影响。
2.2 现代化的穿越设备的穿越精度高，易于调整敷设方向和埋深，管线弧形敷设距离长，完全可以满足设计要求埋深，并且可以使管线绕过地下的障碍物。
2.3 城市管网埋深一般达到三米以下，穿越河流时，一般埋深在河床下 9—18米，所以采用水平定向钻机穿越，对周围环境没有影响，不破坏地貌和环境，适应环保的各项要求。
2.4 采用水平定向钻机穿越施工时，没有水上、水下作业，不影响江河通航，不损坏江河两侧堤坝及河床结构，施工不受季节限制，具有施工周期短人员少、成功率高施工安全可靠等特点。
2.5 与其它施工方法比较，进出场地速度快，施工场地可以灵活调整，尤其在城市施工时可以充分显示出其优越性，并且施工占地少工程造价低，施工速度快。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外观新颖，其前后机罩均可以分别打开，工作人员站在地上就可 以检查发动机和液压系统。机载泥浆泵现在也由后机罩遮盖，得 以更妥贴的保护，适合在寒冷季节施工。
功效卓越－无与匹敌的最佳组合
1.钻杆位臵指示器始终与钻杆保持一致，易于观察和掌握； 2.齿轮齿条传动，更安全、更可靠。 3.虎钳组自动序列性动作，上虎钳夹紧和下虎钳拧转地下钻杆，这一设计避 免了各种有害负荷对钻机系统的影响； 4.橡胶钢骨履带，双速行走，液压弹簧，放松式制动装臵，行走平稳，无损 地面； 5.分立的后固定支撑，易于在不平地面调整和保持设备平衡； 6.机载高压泥浆系统有快速注入功能，缩短等待泥浆压力建立时间，提高操 作速度和工作效率； 7.钻架在负荷下产生柔性微动，这一设计进一步延长使用寿命，提高可靠性； 8.45°可旋转操作椅，工作视野广阔，采用人体工程学设计的操作椅最大程 度降低震动； 9.平推装卸钻杆系统结构简洁，系统零件少，维护成本低； 10.安全防护功能包括：座椅连锁装臵、控制切断。前后控制台备有紧急停机 开关；
欢迎加入十方公司 ----CASE HDD培训
凯斯有161年的历史，是全世界最著名的农业机 械和工程机械制造商之一。
农业机械世界第一 工程机械世界第三 国际著名工程制造商中 唯一涉足定向钻
十方 – CASE HDD中国区域总代理
美国十方国际公司（TSI）是综合性的技术贸易公司, 成立于二十世纪八十年代，总部位于美国依阿华州. 公司宗旨:服务是销售的根本 1993年，十方公司向中国市场推广水平定向钻机技 术，从施工理念到技术, 为水平定向钻今天在中国的发 展和广泛应用做了大量基础性的服务. 为国内外重大工程提供过许多服务－－长江、黄河 穿越；苏丹尼罗河工程等。 全面负责CASE定向钻在中国大陆地区的推广与技术 服务工作。CASE60系列多次在中国创造非开挖工程的记 录。
145，000N 推拉力 5200 N-M 扭矩 双齿轮齿条驱动
双速浮动动力头
多功能单手柄控制 新式LCD多功能操作屏
当前最先进的钻杆装卸机构
凯斯6032－－新款机型
47GPM机载泥浆泵 绞接式机罩使保养更加容易
推拉力－－145000牛
双齿轮驱动
2 速变换
6032最大推拉速度可达37米/min
符合人体工程 学原理的新式操作 椅进行了大幅度改 进，其中包括一个 微处理器控制的全 机仪表电子显示器。
施工工艺
水平定向钻进铺管的施工顺序为：现场勘探、设计钻孔轨迹、配制泥浆、钻先导 孔、回拉扩孔、回拉铺管。 导向孔轨迹设计是否合理，对管线施工能否成功至关重要。钻孔轨迹主要是根据 工程要求、地层条件、地形特征、地下障碍物的具体位臵、钻杆的入出土角度、被铺 设管线和（或）钻杆允许的曲率半径等情况，设计出最佳钻孔路线。该设计路线还会 在根据实际施工时遇到的不同情况，进行调整。
单手柄控制
单手柄设计满足 6032 在 复杂条件下进行操作的 要求，通过微处理器控 制设备，可以控制两种 推拉速度 多功能的单一手柄即可 控制所有的钻进功能 自动钻进功能，操作手柄 固定在指定位臵，降低操 作人员的工作疲劳 显示屏显示数据可通过数据线传输到PC机上
液晶显示器配有背光显 示并可使用功能键进行 操控，用户得以快速方 便地监控各项标准钻进 功能；另外，还可提供 钻进和设备诊断两种模 式的显示，迅捷简便地 进行数据搜集并且保存 到计算机。 显示设备工作状态数据 －－例如：发动机的转 速、温度，工作时的旋 转和推拉压力，泥浆流 量。
适用工程范围
地质：粘土、沙、岩石等 施工管材：钢、塑料等 孔径：Ф300（通常）； Ф600（有记录）
长度：300米（通常）；390 米（有记录）
水平获得 地质、地球物理学博士、计算机硕士学位的 软件工程人员和HDD专业工程技术人员共同 为地下水平定向钻进施工而开发的。它是当 今世界上唯一的中文HDD 软件。 钻探司马采用标准视窗界面，易学易用。
丝扣油自动注 入，自动化程度高。
独有的阿斯泰克远 程紧急停机系统，在出 土端工作人员遇到紧急 情况时，可立即关停所 有钻机动作，同时发动 机仍在运转。既保证人 员安全又保证设备发动 机不受损。
有线控制，单独操 作，人机分离，视野更 开阔，操作安全，可有 效提高工作效率，同时 可减少施工人员，节省 成本。
后拉式发动机罩，有效 减少发动机维护保养的 空间，使发动机维护保 养更便捷，不占空间。
凯斯 - 地下管线承建商的最佳伙伴
开式虎钳： 开式虎钳设 计钻杆装卸，快捷 可靠，齿块易于更 换和维护。 配备独立的后支腿和驱 进式锚固系统，在必要 的情况下，锚固系统最 多可安装四个固定锚桩， 用户还可根据需要选配 岩石锚桩。
钻探司马－开启 成功之路的钥匙
1. 快捷输入地貌数据 2. 数秒内完成钻进路线的绘制或修改 3.计算设备能力，为安全选用设备提供依据；设计 泥浆配方
钻探司马－开启成功之路的钥匙
• 4. 生成设计和施工报 告 • 5. 同时显示对比设计 和实际路线 • 6. 快速计算最佳回退 距离 • 7. 方便灵活地浏览、 打印、输入、修改、 或输出数据及图表曲 线。 • 使用钻探司马，可大 大提高施工效率，大 大提高施工安全度和 可靠性。 它是HDD 工 程技术人员的好助手。
凯斯定向钻系统 的的服务人员，集 HDD行业十多年的 经历，和定向钻用户 共渡了许多工程难关。
一、维修服务 — 基本职能，保障用户的日常使用 365天提供耗材和配件，24小时提供技术支持！
二、延伸服务— 持续为用户提供赢利的支持
延伸服务不在质保条例中，但它比质保条例更能衡量一个公司对用户的诚信。 a.钻具研发 2000年首先在凯斯定向钻上配备 国内定制的回扩器， 降低配套成本 和系列化；已经为同行接受并推荐 给用户； b.专业化的提供泥浆 2001年在国内建立凯斯泥浆实验 室，派出工程师到美国专业泥浆公司 接受培训； c. 钻进软件 越来越复杂的地下管线敷设，工程 商需要软件辅助； d.所有非开挖的用户，不论距离远、 近，都是凯斯延伸服务的对象。
Φ650左右
300米左右
CASE6060
Φ850左右
450米左右
CASE6080
Φ950左右
550米左右
CASE60100
Φ1000左右
600米左右
凯斯水平定向钻的设计理念
1. 为工程商提供降低风险的 实用机型； 2. 强大的后备功率支持； 3. 倍力推拉系统，齿轮齿条 系统； 4. 短式结构，便利在狭窄场 地施工； 5. 60系列标准配备橡胶复合 型履带，保护绿地和马路； 6. 改进了一些传统结构，提 供使用方便； 7. 重载底盘，提高设备的稳 定性；
CASE60系列定向钻使用范围
型 号 成孔范围 长度范围 备 注
CASE6010
Φ500左右
120米左右
适合城区，短距离， 小管径施工。
适合城区和郊区 ， 中距离；中、小管 径敷设 适合郊区，较长距 离中管径敷设 适合郊区，较长距 离中等管径敷设 适合郊区，较长距 离，中等偏大管径 敷设。
CASE6032
工程案例二
完成昆山天然气工程
施工周期：14天；施工长度：300米；敷设管径：Ф325钢 管。03年8月施工，04年4月全线通气。
欢迎提问！
早在上世纪七十年代中期，美国 诞生了采用水平定向钻机（HDD）进 行非开挖敷设地下管线的技术。经过 多年的宣传和推广，这一技术在中国 得到广泛运用。伴随着中国经济建设 的发展，可以预见在城市建设中采用 HDD技术的比重不断加大将成为必然！ 2005年经相关部门的统计，定向 钻在中国得到了越来越广泛的应用， 特别是政府管理规范的大中型城市中, 部分城市2005年采用非开挖敷设地下 管线的工程量已经占到总工程量的 20%。
凯斯6030水平定向钻机
穿越黄浦江工程
工程案例一
黄浦江穿越
项目：上海市区连接松江区光缆敷设工程 承建单位：中国海底电缆建设公司 施工地点：上海市西南松江区米市渡口 使用设备：凯斯6030水平定向钻机、DCI公司MARK Ⅳ控向仪(有线控向) 工程穿越时间：4天 黄浦江穿越现场土质为胶粘土，容易包覆在钻具和钻杆上，因而 大量消耗设备能力，造成无法顺利施工，为此提供了适合的 CASE/十方 特配泥浆，并在现场随时调整泥浆配方，确保钻进任务顺利完成。事 实证明十方公司为黄浦江穿越开发的泥浆配方在成孔、防止糊钻和缩 孔的效果非常理想。在383米的穿越过程中，机器的推拉力最高达到了 设备标称能力的50％。
我们的服务理念 — 持续为用户提供赢利的支持
我们眼中的服务
服务 = 常规服务 + 延伸服务 = 客户赢利
性能优良，适用性好的 定向钻，是进入非开挖取得 赢利的硬件，占成功的50%； 好的服务能够帮助客户解决 的不仅是设备故障；更多地 要为客户提供不在保修条例 中的技术支持，为客户
解决工程中的实际困 难。
