a.公差-形位公差-粗糙度-题2-全部
公差配合及表面粗糙度选择题
1.一孔尺寸的要求为φ30+0052,我们在加工时最理想的目标值是（ D ）A.30B.30.052C.30.040D.30.0262.下列标准公差中,精度最低的是（ D ）A.ITOB.IT01C.IT10D.IT183.某轴段标注尺寸为,现对四个完工零件进行测量,得到的数据分别为φ55.000mm,φ54.998mmφ55.042mm,φ55.023mm,则合格的零件有（ A ）A1个B.2个C.3个D.4个4.已知某轴的公称尺寸为φ50加工后测得的实际尺寸为φ50.022mm,则实际偏差为（ D ）A.0.051mmB.0.050mmC.0.025mmD.0.022mm5.关于φ20R6、φ20R7、φ20R8三个公差带,下列说法正确的是（ C ）A,上、下极限偏差均不相同B.上、下极限偏差均相同C.上极限偏差相同,但下极限偏差不同D.上极限偏差不同,但下极限偏差相同6.表面结构中,加工纹理呈两斜向交叉且与视图所在的投影面相交的是（ C ）7.表面结构中,加工纹理垂直于视图所在的投影面的是（ B ）8.以下不属于表面粗糙度对零件的使用性能影响的主要表现是（ C ）A.对配合性质的影响B对耐磨性的影响奥面C.对材料塑性变形的影响D.对抗腐蚀性的影响9.Ra值测量最常用的方法是（ C ）A.样板比较法B.显微镜比较法,度C电动轮廓仪比较法D.光切显微镜测量法工眼10.表面粗糙度是( )误差。
（ B ）A.宏观几何形状B.微观几何形状C.宏观相互位置D.微观相互位置11选择表面粗糙度评定参数值时,下列论述不正确的有（ A ）A.同一零件上工作表面应比非工作表面参数值大B摩擦表面应比非摩擦表面的参数值小C配合质量要求高,表面粗糙度参数值应小D.受交变载荷的表面,表面粗糙度参数值应小12表面粗糙度代号在图样标注时尖端应（ A ）A.从材料外指向标注表面B.从材料内指向标注表面C.根据标注的空间,可以适当调整D.A、B二者均可13.通常车削加工可使零件表面粗糙度Ra达到（ A ）A.0.8~6.3B.0.4~6.3C.0.4~12.5D.0.2~1.614.车间生产中评定表面粗糙度最常用的方法是（ D ）A.光切法B.针描法C.干涉法D.比较法15在下列描述中不属于表面粗糙度对零件性能的影响。
互换性题库2-答案
互换性题库2-答案1、平键与键槽的配合，采⽤基孔制。
（F ）2、平键只能传递钮距，不能传递轴向移动。
（ F ）3、千分尺是⼀种较精密量具，测量精度⽐游标卡尺⾼，⽽且⽐较灵敏，通常⽤来测量加⼯精度较⾼的⼯件。
（T ）4、切向综合误差ΔFi′是评定齿轮传动平稳性的误差指标。
（F ）5、若已知φ30f7的基本偏差为-0.02mm，则φ30F8的基本偏差⼀定是+0.02mm。
（T ）6、实际尺⼨等于基本尺⼨的零件必定合格。
（F）7、实际尺⼨较⼤的孔与实际尺⼨较⼩的轴相装配，就形成间隙配合。
（F ）8、实际尺⼨就是真实的尺⼨，简称真值。
（ F ）9、实际尺⼨越接近其基本尺⼨，则其精度也越⾼。
（ F ）10、数值为正的偏差称为上偏差，数值为负的偏差称为下偏差。
（F）11、通规、⽌规都制造成全形塞规，容易判断零件的合格性。
（F ）12、同⼀公差等级的孔和轴的标准公差数值⼀定相等。
（F ）13、同⼀批零件的作⽤尺⼨和实效尺⼨都是⼀个变量。
（F ）14、同轴度是形状误差。
（F ）15、为保证单键联结的使⽤要求，应规定轴（轮毂）键槽侧⾯的中⼼平⾯对轴（轮毂）轴线的对称度公差。
（T ）16、未注公差尺⼨是没有公差的尺⼨。
（F ）17、未注公差的尺⼨就是没有公差要求的尺⼨。
（ F ）18、位置公差就是位置度公差的简称，故位置度公差可以控制所有的位置误差。
（F ）19、相互配合的孔和轴，其基本尺⼨必然相等。
（T ）20、校对量规不需要有磨损储量（T ）21、形位公差表⽰被测轴线对基准A轴线和B轴线的同轴度公差为0.02（ F ）22、选⽤公差等级的原则是，在满⾜使⽤要求的前提下，尽可能选⽤较⾼的公差等级。
（T ）23、选⽤配合制时⼀定要选⽤基孔制。
（ F ）24、选择表⾯粗糙度评定参数值应尽量⼩好。
（ F ）25、⼀般来讲，φ50F6⽐φ50p6难加⼯。
（F ）26、以被测零件的极限尺⼨作为验收极限，可能产⽣误收，也可能产⽣误废。

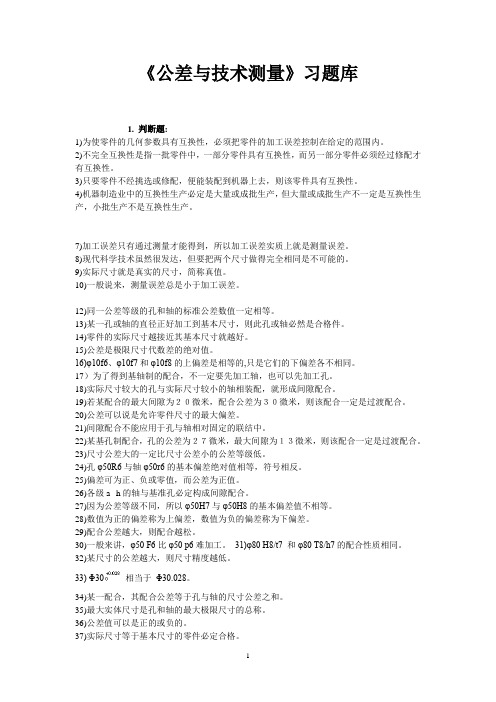

《公差与技术测量》习题库
《公差与技术测量》习题库1. 判断题:1)为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内。
2)不完全互换性是指一批零件中，一部分零件具有互换性，而另一部分零件必须经过修配才有互换性。
3)只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性。
4)机器制造业中的互换性生产必定是大量或成批生产，但大量或成批生产不一定是互换性生产，小批生产不是互换性生产。
7)加工误差只有通过测量才能得到，所以加工误差实质上就是测量误差。
8)现代科学技术虽然很发达，但要把两个尺寸做得完全相同是不可能的。
9)实际尺寸就是真实的尺寸，简称真值。
10)一般说来，测量误差总是小于加工误差。
12)同一公差等级的孔和轴的标准公差数值一定相等。
13)某一孔或轴的直径正好加工到基本尺寸，则此孔或轴必然是合格件。
14)零件的实际尺寸越接近其基本尺寸就越好。
15)公差是极限尺寸代数差的绝对值。
16)φ10f6、φ10f7和φ10f8的上偏差是相等的,只是它们的下偏差各不相同。
17）为了得到基轴制的配合，不一定要先加工轴，也可以先加工孔。
18)实际尺寸较大的孔与实际尺寸较小的轴相装配，就形成间隙配合。
19)若某配合的最大间隙为２０微米，配合公差为３０微米，则该配合一定是过渡配合。
20)公差可以说是允许零件尺寸的最大偏差。
21)间隙配合不能应用于孔与轴相对固定的联结中。
22)某基孔制配合，孔的公差为２７微米，最大间隙为１３微米，则该配合一定是过渡配合。
23)尺寸公差大的一定比尺寸公差小的公差等级低。
24)孔φ50R6与轴φ50r6的基本偏差绝对值相等，符号相反。
25)偏差可为正、负或零值，而公差为正值。
26)各级a--h的轴与基准孔必定构成间隙配合。
27)因为公差等级不同，所以φ50H7与φ50H8的基本偏差值不相等。
28)数值为正的偏差称为上偏差，数值为负的偏差称为下偏差。
29)配合公差越大，则配合越松。
30)一般来讲，φ50 F6比φ50 p6难加工。
(word完整版)机械制图零件图、装配图题库(有难度)
6. 极限与配合在零件图上的标注，其中一种形式是在孔或轴的基本尺寸后面注出基本偏差代号和公差等级，这种形式用于的零件图上。
第二种形式是在孔或轴的基本尺寸后面，注出偏差值，这种形式用于的零件图上。
第三种是在孔或轴的基本尺寸后面，既注出基本偏差代号和公差等级，又同时注出上、下偏差数值，这种形式用于的零件图上。
（难度：B）7. 形位公差的框格用线绘制，分成格或多格。
（难度：A）8. 按作用不同，可将基准分为基准和基准。
（难度：A）9. 基孔制的孔（基准孔）的基本偏差代号用符号表示，其基本偏差值为。
基轴制的轴（基准轴）的基本偏差代号用符号表示，其基本偏差值为。
（难度：A）10. 基本偏差是决定公差带相对零线位置的。
（难度：A）11. 外螺纹的规定画法是：大径用表示；小径用表示；终止线用表示。
（难度：A）12. 当被连接零件之一较厚，不允许被钻成通孔时，可采用连接。
（难度：A）13. 剖切平面通过轴和键的轴线或对称面，轴和键均按形式画出，键的顶面和轮毂键槽的底面有间隙，应画条线。
（难度：A）14. Tr40×14(P7)LH-8e-L的含义_____________________________________________（难度：B）15. 模数大，齿距，齿厚、齿高也随之，因而齿轮的承载能力。
（难度：B）16. 螺纹的旋向有和两种，工程上常用螺纹。
（难度：B）17. 单个圆柱齿轮的剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按绘制，齿根线画成线。
（难度：B）18. 普通平键有、和三种结构类型。
（难度：B）19. 左旋螺纹要注写。
（难度：A）20. 普通平键的标记：键 GB/T1096 18×11×100表示b= mm，h= mm，L= mm的A型普通平键（A省略不注）。
（难度：B）第十章装配图1. 在装配图中，当剖切平面通过某些标准产品的组合件，或该组合件已由其他图形表达清楚时，可只画出。

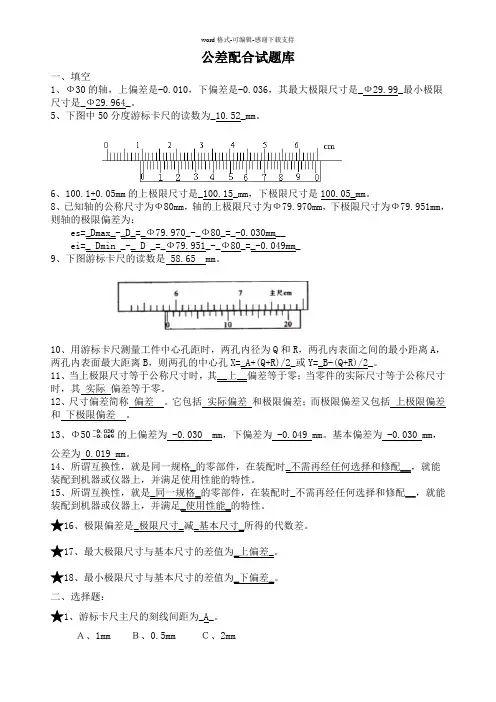

公差配合试题库
公差配合试题库一、填空1、Ф30的轴，上偏差是-0.010，下偏差是-0.036，其最大极限尺寸是_Ф29.99_最小极限尺寸是_Ф29.964_。
5、下图中50分度游标卡尺的读数为_10.52_mm。
6、100.1+0.05mm的上极限尺寸是_100.15_mm，下极限尺寸是100.05_mm。
8、已知轴的公称尺寸为Ф80mm，轴的上极限尺寸为Ф79.970mm，下极限尺寸为Ф79.951mm，则轴的极限偏差为：es=_Dmax_-_D_=_Ф79.970_-_Ф80_=_-0.030mm__ei=_ Dmin _-_ D _=_Ф79.951_-_Ф80_=_-0.049mm_9、下图游标卡尺的读数是 58.65 mm。
10、用游标卡尺测量工件中心孔距时，两孔内径为Q和R，两孔内表面之间的最小距离A，两孔内表面最大距离B，则两孔的中心孔X=_A+(Q+R)/2_或Y=_B-(Q+R)/2_。
11、当上极限尺寸等于公称尺寸时，其__上__偏差等于零；当零件的实际尺寸等于公称尺寸时，其实际偏差等于零。
12、尺寸偏差简称偏差。
它包括实际偏差和极限偏差；而极限偏差又包括上极限偏差和下极限偏差。
13、Φ50的上偏差为 -0.030 mm，下偏差为 -0.049 mm。
基本偏差为 -0.030 mm，公差为 0.019 mm。
14、所谓互换性，就是同一规格_的零部件，在装配时_不需再经任何选择和修配__，就能装配到机器或仪器上，并满足使用性能的特性。
15、所谓互换性，就是_同一规格_的零部件，在装配时_不需再经任何选择和修配__，就能装配到机器或仪器上，并满足_使用性能_的特性。
★16、极限偏差是_极限尺寸_减_基本尺寸_所得的代数差。
★17、最大极限尺寸与基本尺寸的差值为_上偏差_。
★18、最小极限尺寸与基本尺寸的差值为_下偏差_。
二、选择题：★1、游标卡尺主尺的刻线间距为_A_。
Ａ、1mm Ｂ、0.5mm Ｃ、2mm★2、基本尺寸是（B ）。
公差复习题及答案
综合练习题一.填空题1、互换性生产的手段与措施是公差与检测，其基础是标准化。
2、优先数系采用等比数列，基本数系的公比qr=101/r，规定r=5,10,20,40。
3、利用同一加工方法，加工φ50H7孔和φ100H7孔，两孔的加工难易程度相同；加工φ50H7孔和φ100H6孔，两孔的加工难易程度不同。
4、某孔、轴配合，最大间隙Xmax=+23μm，配合公差Tf=30μm，则此配合应为过渡配合。
5、位置度公差带相对于基准的方向和位置是确定的。
6、一零件表面切削加工要求轮廓最大高度为6.3μm,在零件图上标注为Ry6.3粗糙度。
7、滚动轴承内圈与轴颈配合采用基孔制,若内径公差为10μm，与其配合的轴颈公差为13μm。
若要求最大过盈Ymax=―8μm,则该轴的上偏差为-2μm，下偏差为-15μm。
8、GB1144—87《矩形花键尺寸、公差和检验》规定其配合的定心方式为直径定心，配合尺寸有大径、小径、键宽。
9．实行专业化协作生产采用互换性原则。
10．GB/T321-1980规定十进制数列作为优先数系；R5系列中的优先数，每增加5个数，则数值增加10倍。
11．零件几何要求的允许误差称为几何量公差，简称公差。
12．尺寸公差带具有大小和位置两个特性。
尺寸公差带的大小，由公差值决定；尺寸公差带的位置由极限偏差决定。
13．实际尺寸是通过测量得到的尺寸，但它并不一定是被测尺寸的真实大小。
14．配合公差带具有大小和位置两个特性。
配合公差带的大小，由配合公差值决定；配合公差带的位置由极限间隙或极限过盈决定。
15．为了以尽可能少的标准公差带形成最多种标准配合，国家标准规定了两种配合制，即基孔制和基轴制。
16．位置公差可分为：定向公差、定位公差和跳动公差三类。
17．跳动公差分为圆跳动公差和全跳动公差两种。
18.基准制的选择应优先选用基孔制，基轴制只有在同标准件配合或结构上的特殊要求等情况下选用。
19.测量误差按性质可分为系统误差、随机误差和粗大误差；按本身因次（单位）可分为绝对误差和相对误差。
公差配合与测量技术应用试题库(附答案)
公差配合与测量技术应用试题库（附答案）一、单选题（共40题，每题1分，共40分）1、决定公差带位置的是A、配合公差B、基本尺寸C、基本偏差D、标准公差正确答案：C2、下列有关公差等级的论述中，正确的有A、公差等级高，则公差带宽B、在满足要求的前提下，应尽量选用高的公差等级C、公差等级的高低，影响公差带的大小，决定配合的精度D、孔、轴相配合，均为同级配合正确答案：C3、关于偏差与公差之间的关系，下列说法正确的是( )A、上极限偏差越大，公差越大B、下极限偏差越大，公差越大C、实际偏差越大，公差越大D、上、下极限偏差之差的绝对值越大，公差越大正确答案：D4、组成配合的孔、轴的公称尺寸是A、计算值B、不同的C、测量值D、相同的正确答案：D5、最大实体尺寸是指（）A、孔的最大极限尺寸和轴的最小极限尺寸B、孔和轴的最小极限尺寸C、孔和轴的最大极限尺寸D、孔的最小极限尺寸和轴的最大极限尺寸正确答案：A6、配合是_____相同的孔与轴的结合A、实际尺寸B、基本尺寸C、实效尺寸D、作用尺寸正确答案：B7、在标注几何公差时，( )公差应标注基准。
A、垂直度B、直线度C、圆度D、平面度正确答案：A8、用（）评定表面粗糙度不能精确地得出被测表面的粗糙度数值。
A、干涉法B、比较法C、光切法D、针描法正确答案：B9、径向全跳动公差带的形状和( )公差带的形状相同A、同轴度B、圆度C、圆柱度D、以上都不对正确答案：C10、上极限尺寸（）公称尺寸。
A、大于或等于或小于B、小于C、大于D、等于正确答案：A11、极限偏差是( )A、加工后测量得到的B、实际测量尺寸减其公称尺寸所得的代数差C、设计时确定的D、上极限尺寸与下极限尺寸之差正确答案：D12、一般来说，下列哪个表面粗糙度要求最高。
A、90H7B、60H7C、80h7D、30h7正确答案：D13、几何公差带形状是直径为公差值t的圆柱面内区域的有（）A、任意方向线位置度B、径向全跳动C、轴向全跳动D、同轴度正确答案：D14、圆柱度公差可以同时控制( )A、圆度B、径向全跳动C、同轴度D、以上都不对正确答案：A15、有无边界及边界尺寸( )A、可有可无B、有边界及边界尺寸C、无边界及边界尺寸D、有边界,无边界尺寸正确答案：C16、倾斜度公差属于（）A、方向公差B、形状公差C、位置公差D、跳动公差正确答案：A17、配合公差带位于配合公差带图的零线下方时为___配合A、间隙B、过渡C、过盈D、以上都不对正确答案：C18、某孔的最大极限尺寸为Φ60.018mm,最小极限尺寸为59.988mm则该孔的尺寸公差为( )。
机械制图2考试题型
机械制图2复习参考考试题型一、填空题（20分，每空1分）二、单项选（10分，每题2分）三、螺纹连接画法（螺栓、螺柱、螺钉连接图）（10分）三、齿轮的画法（单个齿轮、两个齿轮啮合画法）（10分）四、读零件图：填空、回答问题、画图（25分）五、读装配图：填空、回答问题、拆画零件图（25分）考试范围：一、标准件：1. 螺纹及螺纹连接内、外螺纹以及螺纹旋合的规定画法；普通螺纹的标记；螺纹紧固件的连接画法（螺钉、螺栓、螺柱连接图）。
2.键连接测绘时如何选定普通平键的规格尺寸？轴和轮毂上的键槽的画法和尺寸注法，键连接的装配图画法。
3.齿轮圆柱齿轮的规定画法：单个齿轮、啮合齿轮直齿圆柱齿轮各几何要素的尺寸计算4.轴承滚动画法及代号和标记（记住表8-5中列出的三种轴承类型及标准编号，记住常用轴承当10mm<内径d<495时,表示轴承内径的数字代号的含义）二、零件图1.零件图的内容2.零件图的视图表达3.零件图的尺寸标注4.表面粗糙度（读图填空）、尺寸公差（填空、选择）、形位公差（填空）（此三项均可以出填空或选择题，请参考习题集）三、装配图1.装配图的内容2.装配图的规定画图方法3.装配图的必要尺寸标注有哪些？（填空、选择）4.装配图的工艺结构画法（选择题）题型举例（不代表是考试范围！！）一、填空题：1．螺纹的五要素为直径、_牙型__、_旋向_、_线数_、_螺距（导程）_。
2．有一普通粗牙螺纹，直径为12，p=1.75，中径顶径公差带均为6H ，右旋。
试写出其代号_M12__，该螺纹为_内_（内、外）螺纹。
3.机械零件的可见轮廓用 粗实 线表示；不可见轮廓用虚线来表达；局部剖视图中视图与剖视图的分界用 波浪 线来表示。
4．在单个齿轮的剖视图中，齿顶线用_粗实_线绘制，齿根线用_粗实_线绘制，分度线为_细点画_线;da=____________,d=___________,df=__________。
5．普通平键的规格选择由_轴径_决定。
公差复习题 及答案
0.046 ）
⑥ B孔的理想边界尺寸为（最大实体实效尺寸
）其大小为（ 49.979
）
⑦ C轴的理想边界尺寸为（ 最大实体尺寸 ）其大
小为（ 70 ）
⑧ 在图上标注出B孔轴线对2-Ø d公共轴线的垂直度
公差为Ø 0.03mm。
6.将图1零件的形位公差要求，用代 Nhomakorabea标注在图1上。
① 右端面对左端面的平行度公差为0.04mm； ② ф70mm孔按Ｈ7 遵守包容原则，同时该孔母线直线度公
23 、平面度公差为0.03mm的表面，该表面对基 准平面的平行度公差应大0.03mm ( F ) 一公差组 内的各项公差与极限偏差应保
24 、相啮合的两个齿轮，都存在着基节偏差，对 传动平稳性无影响。( F )
25 、在齿轮同持相同的精度等级（ F ）
26、为保证齿轮传动的平稳性应同时限制基节偏 差与齿形误差( T )
1、优先数系由一些十进制等比数列构成，代号为 Rr，公比公式为_r√10______。
2、配合是指基本尺寸相同的孔和轴_公差带_之间的 关系。
3、国家标准规定：公差带包括了 大小 和位置 两个参数，前者由 标准公差 确定后者由 基本 偏差 确定。
4、基本偏差代号用拉丁字母表示，大写代表 孔 ， 小写代表 轴 ，孔和轴各有28
19、内径为Ø 50的滚动轴承与Ø 50k5的轴颈配合 ，其配合性质是间隙配合。 （ f ）
20、最大实体要求、最小实体要求都只能用于中
心要素。
（F）
21 、从制造上讲，基孔制的特点就是先加工孔， 基轴制的特点就是先加工轴 （ F ）
22 、过渡配合可能具有间隙，也可能具有过盈，
因此，过渡配合可能是间隙配合，也可能是过盈 配合。 （ F ）
几何公差习题
1．互换性生产的基础是( )。
A ．大量生产 B. 公差 C. 检测 D. 标准化2. Φ30F6、Φ30F7和Φ30F8的相同偏差是（ ）。
A ．下偏差B . 上偏差C . 实际偏差D . 公差3．Φ30E8/h8与Φ30E9/h9两种配合的（ ）相同。
A . 最大间隙B . 最小间隙C .平均间隙D . 间隙变动范围4. 下列配合中，最紧的配合为（ ）。
A . H7/h6B . JS7/h6C . H7/f6D . U7/h65．可以根据具体情况规定不同形状的公差带的形位公差特征项目是（ ）。
A . 直线度B . 平面度C . 圆度 圆柱度6．滚动轴承内圈与m6轴径配合，它们的配合性质为（ ）。
A . 间隙配合B . 过盈配合C . 过渡配合D . 过渡或间隙配合7．齿轮的齿向误差主要影响齿轮传动的（ ）。
A ．齿侧间隙B . 传递运动的准确性C . 传动的平稳性D . 载荷分布均匀性8．在一定的测量条件下，对同一被测几何量进行连续多次测量时，其误差的大小、方向按一定规律变化的测量误差为（ ）。
A. 随机误差B. 粗大误差C. 定值系统误差D. 变值系统误差9．与Φ40H7/k6基准制不同、配合性质相同的配合是（ ）。
A ．Φ40H7/k7B .Φ40K7/h7C .Φ40K7/h6D .Φ40H6/k610．在评定齿轮传递运动准确性的精度时，若测得r F ∆与w F ∆两项误差中有一项超差，则应再测（ ）。
A ．''i F ∆ B . p F ∆ C . βF ∆ D . b F ∆11．光滑极限量规的通规是用来控制被检验零件的（ ）。
A ．极限尺寸 B. 局部实际尺寸C ． 体内作用尺寸 D. 体外作用尺寸12．在图样上标注被测要素的形位公差，若形位公差值前面加“Φ”，则形位公差带的形状为（）。
A . 两同心圆 B. 两同轴圆柱C . 圆形或圆柱形 D. 圆形、圆柱形或球形13．普通螺纹的公称直径是指螺纹（）的基本尺寸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
泸县六中高09级机械专业周练（九）车、钳、测（满分135分）班级、姓名、得分。
一、判断题〔正确的打+，错误的打-〕1．公差可以说是允许零件尺寸的最大偏差。
（）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（）3．国家标准规定，孔只是指圆柱形的内表面。
（）mm的轴，加工得愈靠近基本尺寸就愈精确。
（）4．图样标注φ200-0.0215．孔的基本偏差即下偏差，轴的基本偏差即上偏差。
（）6．某孔要求尺寸为φ20-0.046，今测得其实际尺寸为φ19.962mm，可以判断该孔合格。
（）-0.0677．未注公差尺寸即对该尺寸无公差要求。
（）8．基本偏差决定公差带的位置。
（）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。
（）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。
（）11．对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（）12．对称度的被测中心要素和基准中心要素都应视为同一中心要素。
（）13．某实际要素存在形状误差，则一定存在位置误差。
（）14．图样标注中Φ20+0.021mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。
（） 015．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
（）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
（）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。
这表明只要Φd 实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。
（）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
（）20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。
（）21．尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。
（）22．作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。
对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。
（）23．被测要素处于最小实体尺寸和形位误差为给定公差值时的综合状态，称为最小实体实效状（）24．当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。
（）25．当最大实体要求应用于被测要素时，则被测要素的尺寸公差可补偿给形状误差，形位误差的最大允许值应小于给定的公差值。
（）26．被测要素采用最大实体要求的零形位公差时，被测要素必须遵守最大实体边界。
（）27．最小条件是指被测要素对基准要素的最大变动量为最小。
（）28．可逆要求应用于最大实体要求时，当其形位误差小于给定的形位公差，允许实际尺寸超出最大实体尺寸。
（）29．确定表面粗糙度时，通常可在三项高度特性方面的参数中选取。
（）30．评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。
（）31．R z参数由于测量点不多，因此在反映微观几何形状高度方面的特性不如Ra参数充分。
（）32．R y参数对某些表面上不允许出现较深的加工痕迹和小零件的表面质量有实用意义。
（）33．选择表面粗糙度评定参数值应尽量小好。
（）34．零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。
（）35．零件的表面粗糙度值越小，则零件的尺寸精度应越高。
（）36．摩擦表面应比非摩擦表面的表面粗糙度数值小。
（）37．要求配合精度高的零件，其表面粗糙度数值应大。
（）38．受交变载荷的零件，其表面粗糙度值应小。
（）二、选择题（将下列题目中所有正确的论述选择出来）1．下列论述中正确的有＿＿。
A．因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制．B．具有互换性的零件，其几何参数应是绝对准确的。
C．在装配时，只要不需经过挑选就能装配，就称为有互换性。
D．一个零件经过调整后再进行装配，检验合格，也称为具有互换性的生产。
E．不完全互换不会降低使用性能，且经济效益较好。
2．下列有关公差等级的论述中，正确的有＿＿。
A．公差等级高，则公差带宽。
B．在满足使用要求的前提下，应尽量选用低的公差等级。
C．公差等级的高低，影响公差带的大小，决定配合的精度。
D．孔、轴相配合，均为同级配合。
E．标准规定，标准公差分为18级。
3．属于形状公差的有＿＿。
A．圆柱度。
B．平面度。
C．同轴度。
D．圆跳动。
E．平行度。
4．属于位置公差的有＿＿。
A．平行度。
B．平面度。
C．端面全跳动。
D．倾斜度。
E．圆度。
5．圆柱度公差可以同时控制＿＿。
A．圆度。
B．素线直线度。
C．径向全跳动。
D．同轴度。
E．轴线对端面的垂直度。
6．下列论述正确的有＿＿。
A．给定方向上的线位置度公差值前应加注符号“Φ”。
B．空间中，点位置度公差值前应加注符号“球Φ”。
C．任意方向上线倾斜度公差值前应加注符号“Φ”。
D．标注斜向圆跳动时，指引线箭头应与轴线垂直。
E．标注圆锥面的圆度公差时，指引线箭头应指向圆锥轮廓面的垂直方向。
7．对于径向全跳动公差，下列论述正确的有＿＿。
A．属于形状公差。
B．属于位置公差。
C．属于跳动公差。
D．与同轴度公差带形状相同。
E．当径向全跳动误差不超差时，圆柱度误差肯定也不超差。
8．形位公差带形状是半径差为公差值t的两圆柱面之间的区域有＿＿。
A．同轴度。
B．径向全跳动。
C．任意方向直线度。
D．圆柱度。
E．任意方向垂直度。
9．形位公差带形状是直径为公差值t的圆柱面内区域的有＿＿。
A．径向全跳动。
B．端面全跳动。
C．同轴度。
D．任意方向线位置度。
E．任意方向线对线的平行度。
10．形位公差带形状是距离为公差值t的两平行平面内区域的有＿＿。
A．平面度。
B．任意方向的线的直线度。
C．给定一个方向的线的倾斜度。
D．任意方向的线的位置度。
E．面对面的平行度。
11．对于端面全跳动公差，下列论述正确的有＿＿。
A．属于形状公差。
B．属于位置公差。
C．属于跳动公差。
D．与平行度控制效果相同。
E．与端面对轴线的垂直度公差带形状相同。
12．下列公差带形状相同的有＿＿。
A．轴线对轴线的平行度与面对面的平行度。
B．径向圆跳动与圆度。
C．同轴度与径向全跳动。
D．轴线对面的垂直度与轴线对面的倾斜度。
E．轴线的直线度与导轨的直线度13．某轴Φ10 0mm○E则＿＿。
-0.015A．被测要素遵守MMC边界。
B．被测要素遵守MMVC边界。
C．当被测要素尺寸为Φ10 mm时，允许形状误差最大可达0．015 mm。
D．当被测要素尺寸为Φ9.985mm时，允许形状误差最大可达0．015 mm。
E．局部实际尺寸应大于等于最小实体尺寸。
14．被测要素采用最大实体要求的零形位公差时＿＿。
A．位置公差值的框格内标注符号○E。
B．位置公差值的框格内标注符号Φ0○M。
C．实际被测要素处于最大实体尺寸时，允许的形位误差为零。
D．被测要素遵守的最大实体实效边界等于最大实体边界。
E．被测要素遵守的是最小实体实效边界。
15．符号说明＿＿。
A．被测要素为单一要素。
B．被测要素遵守最小实体要求。
C．被测要素遵守的最小实体实效边界不等于最小实体边界。
D．当被测要素处于最小实体尺寸时，允许的垂直度误差为零。
E．在任何情况下，垂直度误差为零。
16．下列论述正确的有＿＿。
A．孔的最大实体实效尺寸= D max一形位公差。
B．孔的最大实体实效尺寸= 最大实体尺寸一形位公差．C．轴的最大实体实效尺寸= d max十形位公差。
D．轴的最大实体实效尺寸= 实际尺寸十形位误差．E．最大实体实效尺寸= 最大实体尺寸。
mm○E则＿＿。
17．某孔Φ10 +0.015A．被测要素遵守MMC边界。
B．被测要素遵守MMVC边界。
C．当被测要素尺寸为Φ10 mm时，允许形状误差最大可达0．015mm。
D．当被测要素尺寸为Φ10．01 mm时，允许形状误差可达0．01 mm 。
E．局部实际尺寸应大于或等于最小实体尺寸。
18．表面粗糙度值越小，则零件的＿＿。
A．耐磨性好。
B．配合精度高。
C．抗疲劳强度差．D．传动灵敏性差。
E．加工容易。
19．选择表面粗糙度评定参数值时，下列论述正确的有＿＿．A．同一零件上工作表面应比非工作表面参数值大。
B．摩擦表面应比非摩擦表面的参数值小。
C．配合质量要求高，参数值应小。
D．尺寸精度要求高，参数值应小。
E．受交变载荷的表面，参数值应大。
20．下列论述正确的有＿＿。
A．表面粗糙度属于表面微观性质的形状误差。
B．表面粗糙度属于表面宏观性质的形状误差。
C．表面粗糙度属于表面波纹度误差。
D．经过磨削加工所得表面比车削加工所得表面的表面粗糙度值大。
E．介于表面宏观形状误差与微观形状误差之间的是波纹度误差。
21．表面粗糙度代（符）号在图样上应标注在＿＿。
A．可见轮廓线上。
B.尺寸界线上。
C.虚线上。
D.符号尖端从材料外指向被标注表面。
E.符号尖端从材料内指向被标注表面。
三、填空题1．公差标准是对＿＿的限制性措施，＿＿是贯彻公差与配合制的技术保证。
2．不完全互换是指＿＿。
3．完全互换是指＿＿。
4．实际偏差是指＿＿，极限偏差是指＿＿。
5．孔和轴的公差带由＿＿决定大小，由＿＿决定位置。
6．轴φ50js8，其上偏差为＿＿mm ，下偏差为＿＿mm 。
7．孔φ65 -0.042-0.072mm 的公差等级为＿＿，基本偏差代号为＿＿。
8．尺寸φ80JS8，已知IT8=46μm ，则其最大极限尺寸是＿＿mm ，最小极限尺寸是＿＿mm 。
9．孔尺寸φ48P7，其基本偏差是＿＿μm ，最小极限尺寸是＿＿mm 。
10．φ50H10的孔和φ50js10的轴，已知IT10=0.100mm ，其ES=＿＿mm ，EI=＿＿mm ，es=＿＿mm ，ei=＿＿mm 。
11．已知基本尺寸为φ50mm 的轴，其最小极限尺寸为φ49.98mm ，公差为0.01mm ，则它的上偏差是＿＿mm ，下偏差是＿＿mm 。
12．常用尺寸段的标准公差的大小，随基本尺寸的增大而＿＿，随公差等级的提高而＿＿。
13．φ45+0.005 0mm 孔的基本偏差数值为＿＿，φ50-0.050-0.112轴的基本偏差数值为＿＿mm 。
14．国家标准对未注公差尺寸的公差等级规定为＿＿。
某一正方形轴，边长为25mm ，今若按IT14确定其公差，则其上偏差为＿＿mm ，下偏差为＿＿mm 。
15．属于较高和中等精度的公差等级有＿＿，用于精密配合或重要配合处。
16．圆柱度和径向全跳动公差带相同点是＿＿，不同点是＿＿。
17．在形状公差中，当被测要素是一空间直线，若给定一个方向时，其公差带是＿＿之间的区域。
