盘管承压式太阳能热水器工作原理
分体承压太阳能热水系统
分体承压太阳能热水系统：该结构是在原热水器内胆里增加换热盘管。
换热介质在盘管内流动，通过盘管把热量传递给内胆里的水。
此种换热结构的水箱在市场上占有率较高。
该结构的优点是盘管用铜管弯曲成形，防腐性能可靠，使用寿命长。
缺点是：铜管的价格较贵，成本较高；由于盘管与内胆里的水接触面积一般会小于双层内胆结构的换热接触面积，因此换热速度比双层结构的换热方式慢。
③控制器。
控制器是整个系统的大脑，通过各个位置传感器的电信号来控制整个系统的运行，目前有两种形式，一种是直接安装在水箱上的控制器，另一种为了用户的使用方便，安装在便于操作的卫生间或其他客户要求的位置。
控制方式有多种，可通过温差控制、最高温控制、定时加热控制等方式来调节水箱水温。
④泵站。
泵站内设置循环泵、流量指示调节器、单向阀、泄压阀和压力表等[2]。
循环泵一般采用屏蔽式热水循环泵。
流量指示调节器指示系统循环时的流量值，并根据流量的大小调节循环泵的转速。
单向阀能在泵停止运转后防止倒流。
泄压阀能保证系统的安全，当系统内的压力超过所能承受的最大值时开阀泄压。
压力表显示系统中的压力值。
泵站和控制器可以组合成一体化的太阳能工作站。
⑤膨胀罐。
整个系统是闭式液体循环系统，运行压力一般设在0.6〜0.8MPa。
介质被加热时会出现体积和压力的膨胀，为了平衡容量和压力，系统中需要使用膨胀罐。
膨胀罐是一个由隔膜将气体（一般是氮气）与系统分成两部分的密闭式容器，它可以吸收和容纳因受热而体积膨胀的液体，平衡系统的容积和压力。
系统冷却时，预充氮气的压力将隔膜推到底部；系统升温时，压力增大，系统液体压力高于预充氮气的压力，加热膨胀的介质流入膨胀罐。
⑥连接管路。
集热器与贮热水箱，还有其他部件之间的连接一般采用铜管或者PP-R 管，外面包裹保温材料减小热损。
2工作特点①分体承压阳台壁挂式家用太阳能热水器大大拓宽了太阳能热水器的使用范围，使得高层建筑非顶层的用户也可以安装使用太阳能热水器。
太阳能热水器原理及安装示意图

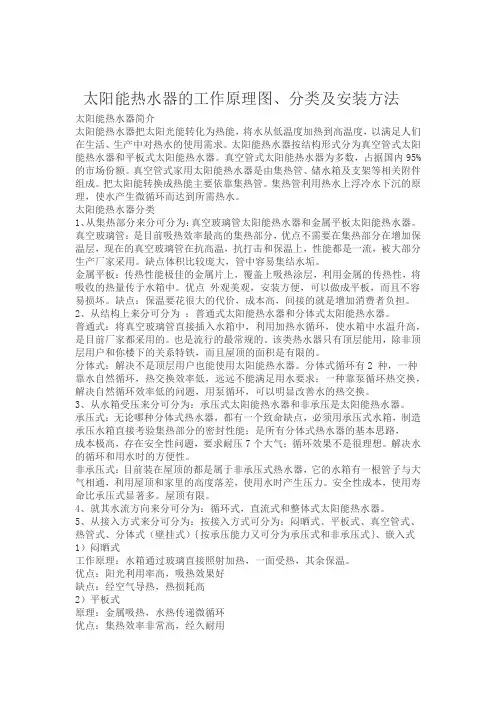

太阳能热水器的工作原理图、分类及安装方法太阳能热水器简介太阳能热水器把太阳光能转化为热能，将水从低温度加热到高温度,以满足人们在生活、生产中对热水的使用需求。
太阳能热水器按结构形式分为真空管式太阳能热水器和平板式太阳能热水器。
真空管式太阳能热水器为多数，占据国内9５％的市场份额.真空管式家用太阳能热水器是由集热管、储水箱及支架等相关附件组成．把太阳能转换成热能主要依靠集热管.集热管利用热水上浮冷水下沉的原理,使水产生微循环而达到所需热水。
太阳能热水器分类１、从集热部分来分可分为：真空玻璃管太阳能热水器和金属平板太阳能热水器。
真空玻璃管:是目前吸热效率最高的集热部分,优点不需要在集热部分在增加保温层,现在的真空玻璃管在抗高温，抗打击和保温上，性能都是一流，被大部分生产厂家采用。
缺点体积比较庞大,管中容易集结水垢。
金属平板:传热性能极佳的金属片上,覆盖上吸热涂层,利用金属的传热性,将吸收的热量传于水箱中。
优点外观美观，安装方便,可以做成平板，而且不容易损坏.缺点：保温要花很大的代价，成本高,间接的就是增加消费者负担。
２、从结构上来分可分为:普通式太阳能热水器和分体式太阳能热水器。
普通式：将真空玻璃管直接插入水箱中,利用加热水循环，使水箱中水温升高,是目前厂家都采用的。
也是流行的最常规的。
该类热水器只有顶层能用,除非顶层用户和你楼下的关系特铁，而且屋顶的面积是有限的。
分体式:解决不是顶层用户也能使用太阳能热水器.分体式循环有２种，一种靠水自然循环，热交换效率低，远远不能满足用水要求;一种靠泵循环热交换,解决自然循环效率低的问题,用泵循环，可以明显改善水的热交换.3、从水箱受压来分可分为:承压式太阳能热水器和非承压是太阳能热水器。
承压式:无论哪种分体式热水器，都有一个致命缺点，必须用承压式水箱，是所有分体式热水器的基本思路，直接考验集热部分的密封性能；制造承压水箱成本极高,存在安全性问题,要求耐压7个大气;循环效果不是很理想。
太阳能热水器原理及安装示意图001
太阳能热水器的工作原理图、分类及安装方法太阳能热水器简介太阳能热水器把太阳光能转化为热能，将水从低温度加热到高温度，以满足人们在生活、生产中对热水的使用需求。
太阳能热水器按结构形式分为真空管式太阳能热水器和平板式太阳能热水器。
真空管式太阳能热水器为多数，占据国内95%的市场份额。
真空管式家用太阳能热水器是由集热管、储水箱及支架等相关附件组成。
把太阳能转换成热能主要依靠集热管。
集热管利用热水上浮冷水下沉的原理，使水产生微循环而达到所需热水。
太阳能热水器分类1、从集热部分来分可分为：真空玻璃管太阳能热水器和金属平板太阳能热水器。
真空玻璃管：是目前吸热效率最高的集热部分，优点不需要在集热部分在增加保温层，现在的真空玻璃管在抗高温，抗打击和保温上，性能都是一流，被大部分生产厂家采用。
缺点体积比较庞大，管中容易集结水垢。
金属平板：传热性能极佳的金属片上，覆盖上吸热涂层，利用金属的传热性，将吸收的热量传于水箱中。
优点外观美观，安装方便，可以做成平板，而且不容易损坏。
缺点：保温要花很大的代价，成本高，间接的就是增加消费者负担。
2、从结构上来分可分为：普通式太阳能热水器和分体式太阳能热水器。
普通式：将真空玻璃管直接插入水箱中，利用加热水循环，使水箱中水温升高，是目前厂家都采用的。
也是流行的最常规的。
该类热水器只有顶层能用，除非顶层用户和你楼下的关系特铁，而且屋顶的面积是有限的。
分体式：解决不是顶层用户也能使用太阳能热水器。
分体式循环有2 种，一种靠水自然循环，热交换效率低，远远不能满足用水要求；一种靠泵循环热交换，解决自然循环效率低的问题，用泵循环，可以明显改善水的热交换。
3、从水箱受压来分可分为：承压式太阳能热水器和非承压是太阳能热水器。
承压式：无论哪种分体式热水器，都有一个致命缺点，必须用承压式水箱，制造承压水箱直接考验集热部分的密封性能；是所有分体式热水器的基本思路，成本极高，存在安全性问题，要求耐压7个大气；循环效果不是很理想。
承压式太阳能热水器与非承压式的有什么区别？
承压式太阳能热水器与非承压式的有什么区别？承压式太阳能热水器与非承压式的区别如下：承压热水器全称为相变热导式全承压太阳热水器，其采用的相变热导式集热管，是由真空管、相变热导管及传热铝翼构成的。
因相变热导管与水箱之间螺纹连接，且真空管内没有液体，故可以承受压力。
阳光下，选择性吸收涂层将收集到的热量经传热铝翼传递给相变热导管，相变热导管内的传热工质，利用两次相变过程将热量传递给水箱内的水，完成换热。
承压热水器在压力状态（压力大小与当地管网内水压大小基本一致）下顶水使用，即依靠上水压力将水箱内的热水顶出。
使用时，应保证上水阀门常开，且不停水。
由于热管与水箱之间依靠螺纹连接，因此会有漏水隐患。
但真空管内无水，故不会出现一管损坏，整箱水流出的可能性。
非承压热水器全称为直插式全玻璃真空管太阳热水器，因其真空集热管与水箱之间依靠密封胶圈密封，故不能承受压力。
非承压热水器在无压状态下落水使用，即依靠落差将水箱内的水放出。
水箱下部主要管路为进/出水管和溢流管：水箱水满后，溢流管溢流报警，关断上水阀门；使用时，热水依靠落差在重力作用下由进/出水管流出，此时溢流管起补气作用。
由于非承压热水器真空管内有水，因此若有一只管损坏，则水箱内的水便会全部流出。
但“晒乐”牌全玻璃真空集热管管材为高硼硅玻璃，自然灾害损坏可能性极小。
补充：承压式细分为：全承压和水箱承压两种，全承压是集热器和水箱全封闭，系统带压力运行。
压力取决当地市政供水压力，另一种集热器开放与大气相通，而水箱承压。
两种太阳能热水器用水时冷水顶着热水走与电热水器出水相似，供水流量大洗着舒服。
可一旦水温升高（在带压力条件下水的沸点会随压力升高而升高）减压阀（安全阀）是关键！因为热蒸汽能把火车都推着跑力量太大了！目前在太阳能热利用行业这种靠天集热的条件下不怕不热就怕过热。
很多产品缺少人文关怀的设计！非承压是整个系统开放与大气联通，水温不会超过100度！（太阳好时真能开锅）热水压力取决安装的落差，10米高才0.98公斤！我的价值观热水压力要达到1公斤才感觉舒服。
承压式热水器工作原理
承压式热水器工作原理

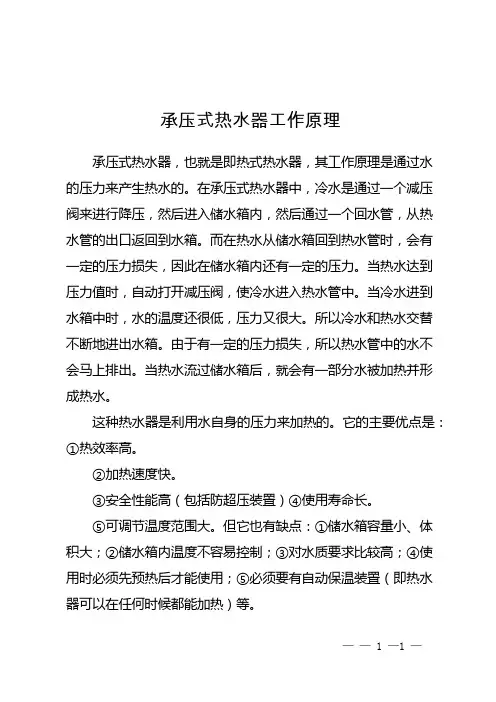

承压式热水器，也就是即热式热水器，其工作原理是通过水的压力来产生热水的。
在承压式热水器中，冷水是通过一个减压阀来进行降压，然后进入储水箱内，然后通过一个回水管，从热水管的出口返回到水箱。
而在热水从储水箱回到热水管时，会有一定的压力损失，因此在储水箱内还有一定的压力。
当热水达到压力值时，自动打开减压阀，使冷水进入热水管中。
当冷水进到水箱中时，水的温度还很低，压力又很大。
所以冷水和热水交替不断地进出水箱。
由于有一定的压力损失，所以热水管中的水不会马上排出。
当热水流过储水箱后，就会有一部分水被加热并形成热水。
这种热水器是利用水自身的压力来加热的。
它的主要优点是：
①热效率高。
②加热速度快。
③安全性能高（包括防超压装置）④使用寿命长。
⑤可调节温度范围大。
但它也有缺点：①储水箱容量小、体积大；②储水箱内温度不容易控制；③对水质要求比较高；④使用时必须先预热后才能使用；⑤必须要有自动保温装置（即热水器可以在任何时候都能加热）等。
—— 1 —1 —。
太阳能热水器系统的工作原理及常见故障处理
3.太阳能辅助加热区 太阳能辅助加热区 太阳能是光能转换热能而产热水，太阳光的强度， 太阳能是光能转换热能而产热水，太阳光的强度，天晴下雨不 是人为可以控制为了确保恒温用水，所以有了辅助加热， 是人为可以控制为了确保恒温用水，所以有了辅助加热，辅助 加热设备有空气然热泵、发热管、燃油、燃气锅炉。 加热设备有空气然热泵、发热管、燃油、燃气锅炉。在这区域 主要讲讲系统的控制部分，为充分节约能源， 主要讲讲系统的控制部分，为充分节约能源，太阳能强制循环 与辅助加热是一种互锁装置，太阳能循环泵正常工作时， 与辅助加热是一种互锁装置，太阳能循环泵正常工作时，热泵 不工作，如果太阳能循环泵15分钟内不工作 分钟内不工作， 不工作，如果太阳能循环泵 分钟内不工作，系统就会自转换 到热泵工作，这就说明天气不好， 到热泵工作，这就说明天气不好，太阳能不能行成温差循环泵 不工作，但几小时后太阳能循环泵工作，热泵停止工作。 不工作，但几小时后太阳能循环泵工作，热泵停止工作。为了 确保客有热水供给，可根据季节，在系统中设置1个时间段 个时间段， 确保客有热水供给，可根据季节，在系统中设置 个时间段， 不论太阳循环泵是否工作，让热泵同时加热。 不论太阳循环泵是否工作，让热泵同时加热。
2.太阳能集器强制循环区 太阳能集器强制循环区 太阳能主要的作用是把光能转成热能，对太阳能来说相当重要， 太阳能主要的作用是把光能转成热能，对太阳能来说相当重要， 这个部分有以下材料和设备组成：太阳能集热器支架、集热器， 这个部分有以下材料和设备组成：太阳能集热器支架、集热器， 管道、水泵、闸阀，电控制部分有温差控制器，水位控制器， 管道、水泵、闸阀，电控制部分有温差控制器，水位控制器， 如太阳能集热器不产热水， 如太阳能集热器不产热水，首先检查温差控制器参数设置是否 错误或温差控制器损坏， 错误或温差控制器损坏，再检查水位控制是否对水泵进行了保 护或水位控制器损坏，然后检查水泵泵体内是否有空气或烧坏。 护或水位控制器损坏，然后检查水泵泵体内是否有空气或烧坏。 以上部分都处于常态，那说明太阳能集热产热水是在正常工作。 以上部分都处于常态，那说明太阳能集热产热水是在正常工作。 在这个部分要提到太阳集热器阵安装问题， 在这个部分要提到太阳集热器阵安装问题，太阳能集热器支架 安装要调平，不然会导制集热器玻璃破裂， 安装要调平，不然会导制集热器玻璃破裂，太阳能集热上下循 环管道采用的是PP-R管，安装时要做 型弯或伸缩节，不然会 型弯或伸缩节， 环管道采用的是 管 安装时要做U型弯或伸缩节 把集热支管拉裂。 把集热支管拉裂。
太阳能热水器的工作原理及作用_太阳能热水器的优缺点
太阳能热水器的工作原理及作用_太阳能热水器的优缺点太阳能热水器利用太阳的能量将水从低温度加热到高温度的装置，是一种热能产品。
所以很多的人都想知道太阳能热水器是如何加热的。
下面是小编为大家整理的太阳能热水器的工作原理及作用，希望对你们有帮助。
太阳能热水器的工作原理吸热过程真空管式热水器的吸热时，太阳辐射透过真空管的外管，被集热镀膜吸收后沿内管壁传递到管内的水。
管内的水吸热后温度升高，比重减小而上升，形成一个向上的动力，构成一个热虹吸系统。
随着热水的不断上移并储存在储水箱上部，同时温度较低的水沿管的另一侧不断补充如此循环往复，最终整箱水都升高至一定的温度。
平板式热水器，一般为分体式热水器，介质则在集热板内因热虹吸自然循环，将太阳辐射在集热板的热量及时传送到水箱内，水箱内通过热交换(夹套或盘管)将热量传送给冷水。
介质也可通过泵循环实现热量传递。
循环管路家用太阳能热水器通常按自然循环方式工作，没有外在的动力。
真空管式太阳能热水器为直插式结构，热水通过重力作用提供动力。
平板式太阳能热水器通过自来水的压力(称为顶水)提供动力。
而太阳能集中供热系统均采用泵循环。
由于太阳能热水器集热面积不大，考虑到热能损失，一般不采用管道循环。
使用过程平板式太阳能热水器为顶水方式工作，真空管太阳能热水器也可实行顶水工作的方式，水箱内可以采用夹套或盘管方式。
顶水工作的优点是供水压力为自来水压力，比自然重力式压力大，尤其是安装高度不高时，其特点是使用过程中水温先高后低，容易掌握，使用者容易适应，但是要求自来水保持供水能力。
顶水工作方式的太阳能热水器比重力式热水器成本大，价格高。
1. 温差控制集热循环太阳能热水地暖系统中有集热器温测器和水温感应器，集热系统吸收太阳能辐射后，集热管温度上升，当集热器温度和水箱温度水温差△t设定值时，检测系统发出指令，循环泵将中央热水器中的冷水输入集热器中，水被加热后再回到水箱中，使水箱内的水达到设定的温度。
太阳能热水器的工作原理图解与结构图解
太阳能热水器的工作原理图解与结构图解太阳能热水器具有安装使用方便、节能效果明显的优点，可以吸收太阳能辐射能，并且把能量转换成热能，从而产生热水的一种设备。
在家庭用热水、商业用热水、工业制造用热水等方面都有广泛的应用，下面小编就为大家介绍一下太阳能热水器的工作原理与结构图解。
太阳能热水器工作原理太阳能热水器工作原理图1、吸热过程真空管式太阳能热水器：太阳辐射透过真空管的外管，然后被集热镀膜吸收后沿内管壁传递到管内的水，此时水受热而温度逐渐升高，比重减小而上升，形成一个向上的动力，构成一个热虹吸系统。
随着热水的不断上移并储存在储水箱上部，同时温度较低的水沿管的另一侧不断补充如此循环往复，最终整箱水都升高至一定的温度。
平板式太阳能热水器：其中介质在集热板内因热虹吸自然循环，随后将太阳辐热量及时传送到水箱内，介质也可通过泵循环实现热量传递，因此就有源源不断的人能来保持水温的稳定。
2、循环管路直插式结构的真空管式太阳能热水器，热水是因为通过重力的作用而提供动力；然而平板式则通过自来水的压力提供动力。
不过这两种太阳能集中供热系统均采用泵循环。
由于太阳能热水器集热面积不大，考虑到热能损失，一般不采用管道循环。
太阳能热水器自然循环集热原理示意图3、系统工作1）温差控制集热循环集热器温测器和水温感应器置入在太阳能热水地暖系统中，能够很好地吸收太阳能辐射后，促使集热管温度上升，然后当集热器温度和水箱温度水温差到达△t设定值时，通过检测系统发出指令，循环泵将中央热水器中的冷水输入集热器中，然而水被加热后又再次回到水箱中，使水箱内的水达到设定的温度。
2）地暖管道循环系统这个系统是增加热水循环泵作为不同点，然后通过控制器更好得控制地暖管道循环为工作原理。
然后再通过当水温达到设定温度时，自动启动地暖循环泵，使高温水通过地暖盘管在室内循环，从而使室内温度不断提高。
如果水箱水温开始低于某一设定值时，应当将地暖管道循环泵进行自动停止为最好的方式。
