定向钻穿越施工方案
河流定向钻穿越施工方案
河流定向钻穿越施工方案一、背景河流定向钻穿越是指在河流底部进行工程穿越，通常用于管道、电缆等设施的铺设，以及基础建设工程。
由于河流环境的限制，需要采用特殊的施工方法和技术，以保证施工安全有效。
二、施工准备在进行河流定向钻穿越施工之前，需要进行以下准备工作： - 完成现场测量和勘察，确定钻孔位置和方向 - 准备所需材料和设备，包括定向钻设备、管道或电缆等材料 - 制定详细的施工方案和安全措施三、施工步骤1. 钻孔准备•在河流两岸确定钻孔位置，并进行标记•设置定向钻设备，调整钻头倾角和方向•开始钻孔，并根据实际情况调整钻进速度和方向2. 钻孔穿越•钻孔穿越过程中需要不断监测钻进方向和深度•根据需要调整钻进速度和扭矩，确保钻头正常工作3. 完成穿越•当钻头完成穿越后，需要进行清理和检查工作•清理钻孔碎屑，确保通道畅通•检查穿越的管道或电缆是否完好，并进行固定和保护四、质量控制河流定向钻穿越施工需要严格控制质量，避免环境污染和设施损坏。
在施工过程中，需要注意以下几点： - 确保施工设备和材料符合相关标准 - 定期检查和维护定向钻设备，确保正常工作 - 严格按照施工方案和安全规定操作，避免事故发生五、安全防护河流定向钻穿越施工涉及到水域作业，安全风险较大。
因此，需要采取以下安全防护措施： - 按照规定配备个人防护装备，如安全帽、安全鞋等 - 设置安全警示标志，保持工程现场通行畅通 - 定期进行安全会议和演练，提高工作人员安全意识结论河流定向钻穿越施工是一项复杂的工程，需要严格按照施工方案和安全规定进行操作。
只有做好施工准备、控制质量和加强安全防护，才能确保施工顺利进行并取得良好效果。
以上是关于河流定向钻穿越施工方案的一些介绍，希望对相关工程人员有所帮助。
定向钻穿越施工方案
定向钻穿越施工方案定向钻穿越施工方案根据现场实际情况，管道穿越也可采用水平定先钻方法进行穿越，具体实际施工过程根据建设单位要求和施工现场情况采取相应办法。
1、工序流程图：2、水平定向钻穿越施工工艺使用水平定向钻机进行管线穿越施工，一般分为二个阶段：第一阶段是按照设计曲线尽可能准确的钻一个导向孔；第二阶段是将导向孔进行扩孔，并将产品管线沿着扩大了的导向孔回拖到导向孔中，完成管线穿越工作。
2.1 钻导向孔要根据穿越的地质情况，选择合适的钻头和导向板或地下泥浆马达，开动泥浆泵对准入土点进行钻进，钻头在钻机的推力作用下由钻机驱动旋转（或使用泥浆马达带动钻头旋转）切削地层，不断前进，每钻完一根钻杆要测量一次钻头的实际位置，以便及时调整钻头的钻进方向，保证所完成的导向孔曲线符合设计要求，如此反复，直到钻头在预定位置出土，完成整个导向孔的钻孔作业。
见示图一：钻导向孔。
钻机被安装在入土点一侧，从入土点开始，沿着设计好的线路，钻一条从入土点到出土点的曲线，作为预扩孔和回拖管线的引导曲线。
2.2 预扩孔和回拖产品管线一般情况下，使用小型钻机时，直经大于200 毫米时，就要进行予扩孔，使用大型钻机时，当产品管线直径大于350mm 时，就需进行预扩孔，预扩孔的直径和次数，视具体的钻机型号和地质情况而定。
回拖产品管线时，先将扩孔工具和管线连接好，然后，开始回拖作业，并由钻机转盘带动钻杆旋转后退，进行扩孔回拖，产品管线在回拖过程中是不旋转的，由于扩好的孔中充满泥浆，所以产品管线在扩好的孔中是处于悬浮状态，管壁四周与孔洞之间由泥浆润滑，这样即减少了回拖阻力，又保护了管线防腐层，经过钻机多次预扩孔，最终成孔直径一般比管子直径大200mm，所以不会损伤防腐层。
见示意图：预扩孔和示意图：回拖管线。
在钻导向孔阶段，钻出的孔往往小于回拖管线的直径，为了使钻出的孔径达到回拖管线直径的1.3～1.5 倍，需要用扩孔器从出土点开始向入土点将导向孔扩大至要求的直径。
定向钻穿越施工方案
定向钻穿越施工方案定向钻穿越施工方案定向钻穿越技术是一种在地下进行钻孔和穿越障碍物的方法，可以用于各种地下工程施工中。
以下是一份定向钻穿越施工方案。
施工前，需要进行详细的现场勘测和设计。
首先，需要确定穿越的起点和终点，并根据地质情况和设计要求，选择合适的钻孔位置和方向。
其次，需要进行地质勘探，获取有关地质构造、土层性质和岩石强度等信息。
然后，根据勘测和设计结果，确定最佳的钻头和管道尺寸，以及施工时所需的钻机和其他设备。
施工时，首先需要进行钻孔预处理。
根据设计要求，确定钻孔直径和深度，并进行地表和钻孔位置的标定。
然后，使用钻机进行钻孔，控制钻孔直径和深度，保持钻孔的垂直度和直线度。
在钻孔过程中，需要根据地质情况进行钻进速度和转速的调整，防止钻头卡钻或损坏。
钻孔完成后，需要进行管道铺设。
在地表对应位置挖掘出起点和终点附近的出口坑，然后将管道的一端连接到钻孔出口，并将其拉入钻孔中。
使用导向工具，如钻尾、钢丝绳等，引导管道沿钻孔方向穿越障碍物，避免偏离设计轨迹。
在管道穿越过程中，需要进行管道定位和监控。
使用全站仪或其他定位设备，测量管道的方位和坡度，并及时调整导引工具以确保穿越的准确性。
同时，使用摄像仪等监控设备，对管道穿越过程进行实时监测，及时处理可能出现的问题。
管道穿越完成后，需要进行施工完成工作。
首先，根据设计要求，对管道进行密封和固定，确保其安全可靠。
然后，对出口坑进行回填和恢复工作，保持地表的完整性和美观性。
最后，对整个施工过程进行记录和总结，提取经验教训，为后续施工提供参考。
以上是一份定向钻穿越施工方案的基本内容。
在具体施工过程中，还需要根据实际情况进行调整和优化，确保施工的安全高效。
同时，需要充分考虑环境保护和效益效果，合理利用资源，降低对环境的影响。
水平定向钻穿越施工方案
水平定向钻穿越施工方案1.项目背景随着城市化进程的加快，地下管线的越来越密集，各类道路、桥梁等地下工程建设的发展，要求对地下管线进行穿越施工。
水平定向钻钻探技术独特的优势逐渐受到人们的重视，成为一种高效、安全、环保的地下管线穿越方法。
2.工程概述本项目需要进行一条水平定向钻穿越施工，穿越距离为XX米，所穿越的管线类型包括自来水、电力、天然气等。
穿越区域为城市市区，需要注意周围建筑物、道路和地下设施的保护。
3.施工步骤3.1前期准备（1）进行相关资料的收集和分析，包括地下管线的图纸、管径、管材等信息。
（2）确定施工地点和穿越路径，进行现场勘测，并编制详细的施工设计方案。
（3）制定安全环保方案，包括施工期间的安全措施和环境保护措施。
3.2设备准备（1）选择合适的水平定向钻机和附件，确保设备能够满足施工需求。
（2）对设备进行检测和维修，确保设备的正常运行。
3.3施工准备（1）清理施工区域，确保工作面积干净，并进行合理划定。
（2）搭建施工临时设施，包括工地围挡、办公室、仓库等。
3.4施工过程（1）确定钻孔位置，根据设计要求采取合适的导向方式，确保钻孔位于目标区域。
（2）进行钻孔作业，根据设计要求控制钻孔进展，同时进行地层取样和环空清理。
（3）调整钻孔方位和水平位置，确保钻孔达到设计要求，且不与其他管线交叉。
（4）安装套管，并进行压实，确保套管固定且与地下管道连接紧密。
（5）进行管道穿越，根据设计要求控制穿越的速度和方向，避免对管道造成损坏。
（6）施工结束后及时填补钻孔，保持地表的整洁。
3.5安全措施（1）在施工现场周围设置警示标志，并进行警示宣传。
（2）对施工区域进行合理划定，确保工作面积安全。
（3）加强施工人员的安全教育和培训，提高他们的安全意识和应急处理能力。
（4）定期进行设备的安全检查和维护。
4.环保措施（1）对发电机和工地各种机械设备进行排放处理，减少尾气和噪音的污染。
（2）施工过程中进行垃圾分类，减少对环境的污染。
定向钻穿越工程施工方案
本工程为某市某天然气管道工程，管道全长50公里，管径为DN1000mm，设计压力为4.0MPa。
管道沿线需穿越多条河流、公路、铁路等障碍物，其中穿越河流段长度为10公里，采用定向钻穿越技术。
二、施工方案1. 施工工艺（1）测量放线：根据设计图纸和现场实际情况，确定穿越点位置，进行测量放线，确保钻机中心线与入土点、出土点成一条直线。
（2）钻机就位：将钻机放置在入土点场地，确保钻机稳定，调整钻机方向，使其与设计穿越方向一致。
（3）钻孔：启动钻机，进行钻孔作业。
在钻孔过程中，实时监测钻孔方向、深度、孔径等参数，确保钻孔质量。
（4）扩孔：根据设计要求，对钻孔进行扩孔，扩孔直径应大于管道直径，以满足管道敷设要求。
（5）导向孔开挖：在扩孔完成后，进行导向孔开挖，确保导向孔直径与管道直径一致。
（6）发送沟：在导向孔两侧开挖发送沟，用于管道敷设。
（7）泥浆配比：根据现场地质条件和钻孔需求，进行泥浆配比，确保泥浆性能满足施工要求。
（8）设备进场、安装管线：将管道、防腐层等设备运至现场，进行安装。
（9）回托设备离场：完成管道敷设后，将钻机等设备离场。
（10）清理中泥浆、地貌恢复：对施工过程中产生的泥浆进行清理，恢复地貌。
2. 施工技术要求（1）施工前，组织相关人员熟悉设计图纸、设计文件及施工验收规范，确保施工质量。
（2）严格执行设计图纸和规范标准，各工种施工人员要严格执行本工种的操作规范。
（3）各工种的工序施工完毕，要认真搞好质量自检互检工作。
（4）加强施工过程中的安全监管，确保施工安全。
3. 质量保证措施（1）加强施工过程控制，确保钻孔质量、扩孔质量、导向孔开挖质量等。
（2）对施工过程中产生的泥浆进行检测，确保泥浆性能满足施工要求。
（3）加强施工人员培训，提高施工人员素质。
（4）加强施工过程中的质量控制，确保管道敷设质量。
三、工期保证措施1. 合理安排施工计划，确保施工进度。
2. 加强施工过程中的协调管理，确保各工序顺利进行。

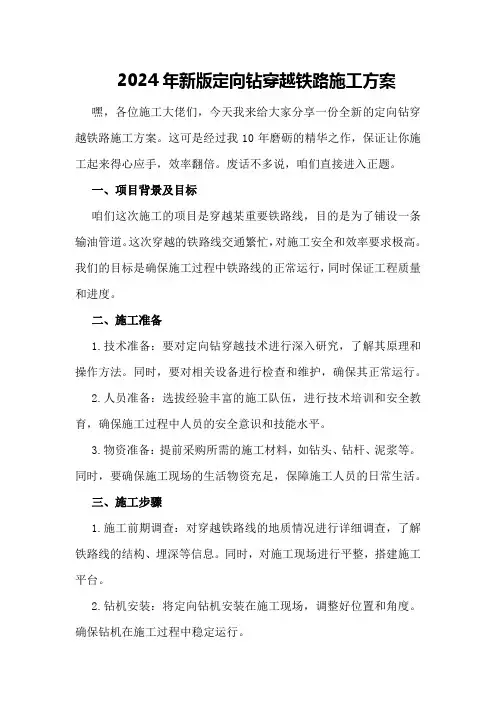

2024年新版定向钻穿越铁路施工方案
2024年新版定向钻穿越铁路施工方案嘿，各位施工大佬们，今天我来给大家分享一份全新的定向钻穿越铁路施工方案。
这可是经过我10年磨砺的精华之作，保证让你施工起来得心应手，效率翻倍。
废话不多说，咱们直接进入正题。
一、项目背景及目标咱们这次施工的项目是穿越某重要铁路线，目的是为了铺设一条输油管道。
这次穿越的铁路线交通繁忙，对施工安全和效率要求极高。
我们的目标是确保施工过程中铁路线的正常运行，同时保证工程质量和进度。
二、施工准备1.技术准备：要对定向钻穿越技术进行深入研究，了解其原理和操作方法。
同时，要对相关设备进行检查和维护，确保其正常运行。
2.人员准备：选拔经验丰富的施工队伍，进行技术培训和安全教育，确保施工过程中人员的安全意识和技能水平。
3.物资准备：提前采购所需的施工材料，如钻头、钻杆、泥浆等。
同时，要确保施工现场的生活物资充足，保障施工人员的日常生活。
三、施工步骤1.施工前期调查：对穿越铁路线的地质情况进行详细调查，了解铁路线的结构、埋深等信息。
同时，对施工现场进行平整，搭建施工平台。
2.钻机安装：将定向钻机安装在施工现场，调整好位置和角度。
确保钻机在施工过程中稳定运行。
4.泥浆循环：在钻孔过程中，通过泥浆循环系统对孔壁进行稳定，防止孔壁塌陷。
同时，泥浆循环还能冷却钻头，提高钻进速度。
5.铺设管道：当钻孔完成后，将输油管道从钻孔中穿过，并固定在预定位置。
6.回填施工：管道铺设完成后，对钻孔进行回填，恢复铁路线的原貌。
四、施工安全措施1.施工现场设置安全警示标志，提醒过往列车减速慢行。
2.加强现场人员的安全教育，提高安全意识。
3.定期对施工设备进行检查和维护，确保设备安全运行。
4.制定应急预案，应对可能出现的突发情况。
5.加强与铁路部门的沟通，确保施工过程中铁路线的正常运行。
五、施工进度及质量控制1.制定详细的施工计划，确保施工进度顺利进行。
2.严格执行施工方案，确保工程质量和施工安全。
3.定期对施工现场进行检查，发现问题及时整改。
定向钻穿越施工方案
定向钻穿越施工方案1. 引言定向钻穿越施工是现代工程施工中常用的一种方法，该方法可以减少对地表的破坏，提高工程的施工效率。
本文将详细介绍定向钻穿越施工方案。
2. 施工准备在进行定向钻穿越施工前，需要进行一系列准备工作。
2.1 地质调查在确定施工地点后，需要进行地质调查，了解地下环境情况，包括土壤、岩石、地下水等信息。
根据地质调查结果，确定施工方案和工艺参数。
2.2 施工方案设计根据地质调查结果和工程需求，设计定向钻穿越施工方案。
方案设计包括施工路径选择、钻头选型、支架设计等。
确保施工方案的合理性和安全性。
2.3 施工设备准备根据施工方案，准备相应的施工设备，包括定向钻机、测量仪器、支架等。
确保设备的正常运行和施工的顺利进行。
3. 施工步骤定向钻穿越施工主要包括以下几个步骤：3.1 建立施工平台在施工地点选定后，需要建立施工平台，用于支撑和固定定向钻机，确保施工过程的稳定性。
3.2 钻孔导航根据施工方案，在施工平台上设置引导装置，用于引导定向钻机的钻孔方向。
通过实时监测钻孔位置和方向，确保钻孔的准确性。
3.3 钻孔施工根据导航装置的引导，在施工平台上启动定向钻机，进行钻孔施工。
根据地质情况和设计要求，调整钻机的钻进速度和方向，以确保钻孔质量和进度。
3.4 支架安装在钻孔到达设计深度后，需要安装支架，用于保持钻孔稳定和施工安全。
支架的选择和安装需按照设计要求进行。
3.5 管道引通在支架安装完成后，开始进行管道引通工作。
通过定向钻穿越施工，将管道引通至目标位置。
在引通过程中，需要注意管道的保护和施工的安全。
4. 施工质量控制为了保证定向钻穿越施工的质量，需要进行质量控制。
主要包括以下几个方面：4.1 施工过程监测在施工过程中，需要对钻进参数、孔径、方向等进行实时监测和记录，以确保施工质量的合格性。
4.2 施工成果检验在施工完成后，对钻孔和支架进行检验，检验合格后方可进行下一步工作。
保证施工成果的质量。
定向钻穿越工程施工技术方案与规范
定向钻穿越工程施工技术方案与规范定向钻穿越工程施工技术方案与规范如下：一、技术方案1.现场勘察和技术评估：对穿越区域的地质条件、地下管线的布置、附近建筑物和地下设施的位置等进行全面了解，确定定向钻穿越的可行性和安全性。
2.设计合适的穿越方案：根据勘察结果，结合工程需要，确定钻孔的起始点和终点，并制定出合理的施工坡度和钻孔直径。
同时，充分考虑穿越区域的环境保护和公共安全问题。
3.挖掘工作坑：根据设计要求，挖掘工作坑和下管坑。
4.钻机进场、安装调试：根据设计要求，选用合适的钻机，并进行安装和调试。
5.导向孔钻进：利用导向测量仪完成导向孔的钻进，确保导向钻头在要求的深度内进入工作坑。
6.分级扩孔：根据设计要求，对导向孔进行分级扩孔。
7.管材焊接、铺设管道：根据设计要求，对管材进行焊接，并铺设管道。
8.设备退场：完成施工后，对设备进行退场处理。
9.编写竣工报告：对施工过程和结果进行总结和报告。
二、规范1.施工前应进行现场勘察和技术评估，确保穿越工程的可行性和安全性。
2.施工过程中应遵守相关法律法规和标准规范，确保施工质量和安全。
3.在导向孔钻进和扩孔过程中，应采用导向测量仪进行测量和控制，确保钻头的方向和深度符合设计要求。
4.在管材焊接和铺设过程中，应采用合适的焊接方法和工艺，确保焊接质量和管道铺设的平整度。
5.施工完成后，应对穿越工程进行验收和测试，确保其符合设计要求和相关标准规范。
6.在施工过程中，应注意环境保护和公共安全问题，避免对周围环境和设施造成影响或损害。
7.应建立健全的施工档案管理制度，对施工过程和结果进行记录和保存。
以上是定向钻穿越工程施工技术方案与规范的一些基本信息，希望能对您有所帮助。
如需了解更多信息，建议咨询专业人士或查阅相关行业规范。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
供水管DN630PE管定向钻穿越工程施
工
方
案
文件内容：施工方案
编制人：
审核人：
日期：年月日
一、工程概况
1、本工程为沛县五段区域供水工程，管径为DN630PE管，穿越地段不便进行开挖，现采用定向钻定向穿越施工。
2、穿越地段土质为沙土，穿越长度约为130米。
二、主要施工设备及主要材料计划
设备主要为定向穿越钻机及辅助设备；
主要施工机械一览表
主要材料、预制加工产品需求量计划表
三、专业施工人力资源组织
本工程共投入一个定向钻施工队9人。
水平定向钻穿越施工队
序号工种人数
1 施工队长 2人
2 司钻 2人
3 导向 1人
4 技术工 6人
合计人11
四、施工工艺定向钻穿越工程的施工程序为：
测量放线
工作坑开挖
主管导向孔
扩孔
洗孔管道焊接
管道与钻具连接管道发送
拖进管道
拆卸钻机、清场
、施工准备1在非开挖穿越施工中确保优质工程的关键技术是做好导向孔路线）1 的设计勘察工作。
导向孔的设计和施工受许多因素的制约，其中最主要的是施工现场
的地上和地下条件，地上条件包括地形，地貌以及周围建筑物、可见管道等；地下情况包括原有地下管线，地下水和地质结构等。
因此，在导向孔设计和施工前必须进行详细的现场勘察，取得第一手的详尽的地质资料。
现场勘察内容包括：原有地下管线及设施的直径和埋深，原有电缆线路的走向等情况，并在地面作好标记，穿越地层的土质类型、含水量、透水性。
对地下管线的勘察主要是三种方法：
1.人工勘察
2.仪器勘察
3.间接勘察
第一步
施工人员根据提供的图纸位置，对需要施工的路段的电信、电力、天燃气、供水、热力管道等管线位置进行现场勘查。
第二步
施工人员通过目前行业最先进的RD8000管线探测仪探测各种管线的走向、深度，确定其准确位置，并画出详细的施工图纸，施工人员根据现场勘查的准确数据，由施工技术人员组进行计算设计施工图纸并
且讨论出最优化施工方案。
第三步
设确定最后的施工方案并与甲方取得协商认可。
2）由参加接桩的测量人员主持测量放线；测量仪器经法定计量部门校验合格且在有效期内使用。
依据设计平面图、断面图、设计控制桩、水准标桩进行测量放线，全站仪进行测量，测量放线中对测量控制桩全过程保护。
3）钻机场地平整、便道修筑、开挖工作坑。
2、制浆
1)根据《岩土工程勘察报告》和穿越曲线设计参数，制订泥浆性能参数，泥浆在导向孔阶段，就应尽可能将孔内泥砂携带出孔外，维持孔壁的稳定，减少钻进的阻力，提高钻进的速度。
2)制浆在开钻前24小时完成，以利于泥浆材料充分水化。
泥浆粘度值表．
21～钻机试钻：各动力、泥浆泵调试正常，钻杆清理编号后试钻，钻进根钻杆后检查各部位运转情况，各钻进参数显示正常后依次钻进。
3、导向孔
1/8钻头采用三牙齿钻头。
1)22)严格依据绘制的穿越曲线详图，进行每根钻杆的钻进。
在司钻操作时，应密切观察表压与地层地质的对应关系，熟悉并掌握井底钻具的旋转与推进速度，准确完成控向员发出的指令，保证钻头钻进全过程的穿越精度。
3)导向孔钻进至一定长度后，启动泥浆处理系统，对泥浆池内的返浆进行净化。
在确保储浆罐中的泥浆数量不影响钻进的情况下，将净化后的泥浆输送到制罐中配制新浆。
4、预扩孔
1)导向孔完成后，应尽快将井底钻具卸下，并将钻杆内的控向导线抽出，依次将钻杆、螺旋钻杆、扩孔器、万向节、两个“U”形卸扣和
钻杆连接好，开始进行预扩孔。
每一级扩孔的次数计划为一次，在实际施工时，还应根据现场情况的酌情增加，但每级扩孔次数不宜超过三次。
2)选用的各级扩孔器为：
180MM预扩孔：180MM挤压式扩孔器；
挤压式扩孔器；280MM预扩孔： 280MM．
380MM预扩孔：380MM挤压式扩孔器；
4）对扩孔过程中产生的泥浆进行及时清理。
5、回拖
1）DN630PE管一次性焊接好，管头放入引坑内。
2）预扩孔完成后，在出土侧依次尽快将钻杆、?桶式扩孔器、万向节、两个“U”形卸扣和回拖头连接好，开始进行回拖施工。
6、穿越设备退场
1)拆除各穿越设备间的联接。
2)钻机最先退离工作场，其余设备依次退场。
3)出土侧钻具和其它设备同时装车运走。
五、安全文明施工
1、安全管理方针:
贯彻“安全第一，预防为主”的安全管理方针。
2、安全管理目标:
力求做到：零重大伤亡事故，零重大治安、刑事案件和零火灾事故，确保达到文明施工工地标准。
3、施工安全保证体系
我公司一贯秉承“安全第一，预防为主”的安全管理方针，履行我们对业主的各项承诺，杜绝重大伤亡事故和机械事故，杜绝刑事案件发生，杜绝重大火灾事故，确保达到“安全文明工地标准”。
4、施工组织设计
施工组织设计内必须有安全技术措施和安全管理办法，整个现场的工作，必须严格的遵照施工组织和施工技术措施规定的有关安全措施组织施工，当采取特殊的作业及采取新的施工技术，新工艺的工程均要制定专项的安全技术措施。
5、安全责任制定
建立健全各级部门的安全生产责任制，责任落实到人。
各项经济承包有明确的安全指标和包括奖罚办法在内的保证措施。
、安全教育和交流6．
坚持新进工地队伍的安全教育制度；项目安全员要经常检查作业队，各专业分公司，认真做好分部分项工程安全技术书面的交底工作，交底人和被交底人的双方签字。
7、强化安全监督检查制度
强化安全监督检查制度，并认真做好安全日记，坚持班组“三上岗，
一讲评”活动的检查考评制度，班组在班前必须进行上岗交底，上岗检查，上岗记录的“三上岗”和每周一次的“一讲评”的安全活动，对班组的安全活动，要有考核措施。
8、安全设施
施工工地必须挂有安全生产宣传牌。
在主要的施工部位，作业点，危险区，主要的道口都必须有安全宣传标语或者安全警告牌，施工阶段变动必须经技质科与项目安全员的批准，变动后要有相应的防护措施，作业后完全恢复，书面资料由安全员保管。
9、安全例会制度
做好安全工作的纠正，预防和调整工作。
每天定期的召开安全生产，文明施工例会，安全旬检制度。
