304不锈钢热处理工艺研究
304奥氏体不锈钢热处理工艺实验研究
304奥氏体不锈钢热处理工艺实验研究一、研究背景304奥氏体不锈钢是一种具有良好的耐腐蚀性和加工性能的不锈钢材料，被广泛应用于化工、食品加工、建筑等领域。
而其热处理工艺对于其性能的提升至关重要。
本次实验旨在探究304奥氏体不锈钢的热处理工艺，以期为工程实践提供参考。
二、实验目的1. 确定304奥氏体不锈钢的适宜热处理工艺参数；2. 研究不同热处理工艺对304奥氏体不锈钢组织和性能的影响；3. 探讨热处理工艺对304奥氏体不锈钢耐蚀性、机械性能的影响。
三、实验步骤1. 样品的制备：采用拉伸、切割等方法制备304奥氏体不锈钢试样；2. 预处理：对试样进行表面处理，保证试样表面清洁；3. 热处理工艺参数的确定：确定热处理的温度、时间等参数；4. 热处理实验：按照确定的参数进行热处理实验；5. 试验数据的采集和分析：对热处理后的试样进行组织和性能测试，并对实验数据进行统计和分析；6. 结果的总结和分析：总结实验结果并得出结论。
四、实验结果经过一系列的实验操作和数据分析，得到如下实验结果：1. 确定了304奥氏体不锈钢的适宜热处理工艺参数：XX℃下保温XX小时；2. 研究发现，不同热处理工艺对304奥氏体不锈钢的组织和性能有显著影响：在XX条件下，试样的XX性能得到了提升；3. 探讨了热处理工艺对304奥氏体不锈钢耐蚀性、机械性能的影响：在XX条件下，试样的XX性能最优。
五、实验总结304奥氏体不锈钢的热处理工艺实验为我们提供了重要的实验数据和结论。
通过该实验，我们不仅确定了适宜的热处理工艺参数，还深入了解了不同工艺条件下材料性能的变化。
这对于我们在工程实践中选择合适的材料和工艺具有重要的指导意义。
六、个人观点与理解经过本次实验的研究，我对304奥氏体不锈钢的热处理工艺有了更深入的了解。
热处理工艺对材料性能的影响是一个复杂而又重要的问题，需要深入的研究和探讨。
在未来的工程实践中，我会更加注重材料的热处理工艺，以确保材料具有更好的性能和可靠性。
304 316不锈钢 热处理
304 316不锈钢热处理一、304不锈钢热处理304不锈钢是一种应用广泛的奥氏体不锈钢，具有良好的耐腐蚀性和低温韧性，常用于制造医疗器械、食品工业、化学设备等。
在热处理方面，304不锈钢主要通过固溶处理和稳定化处理来提高其性能。
1.固溶处理：将304不锈钢加热至1050~1100℃，然后快速冷却，以获得单相奥氏体组织。
固溶处理可以提高材料的强度和韧性，同时保持其良好的耐腐蚀性。
2.稳定化处理：为了进一步提高304不锈钢的耐腐蚀性，需要进行稳定化处理。
一般采用500~800℃的中间温度进行稳定化处理，以消除材料的内应力，并抑制腐蚀倾向。
经过热处理后的304不锈钢可以获得更高的强度和韧性，同时保持良好的耐腐蚀性。
热处理还可以提高材料的耐磨性和抗疲劳性能，以满足不同应用场景的需求。
二、316不锈钢热处理316不锈钢是一种含有钼元素的奥氏体不锈钢，具有更好的耐腐蚀性和高温性能，常用于制造海水淡化设备、石油化工设备等。
在热处理方面，316不锈钢与304不锈钢略有不同。
1.固溶处理：将316不锈钢加热至1020~1120℃，然后快速冷却，以获得单相奥氏体组织。
固溶处理可以提高材料的强度和韧性，同时保持其良好的耐腐蚀性。
2.稳定化处理：为了进一步提高316不锈钢的耐腐蚀性，需要进行稳定化处理。
一般采用500~800℃的中间温度进行稳定化处理，以消除材料的内应力，并抑制腐蚀倾向。
此外，为了提高其高温性能，有时需要进行时效处理，即在一定温度下保温一定时间，以进一步优化材料的组织和性能。
经过热处理后的316不锈钢可以获得更高的强度和韧性，同时保持良好的耐腐蚀性和高温性能。
热处理还可以提高材料的耐磨性和抗疲劳性能，以满足不同应用场景的需求。
三、热处理对304和316不锈钢性能的影响热处理对304和316不锈钢的性能具有重要影响。
通过合理的热处理工艺，可以提高材料的强度、韧性、耐腐蚀性、耐磨性和抗疲劳性能等综合性能。
304不锈钢的固溶热处理工艺

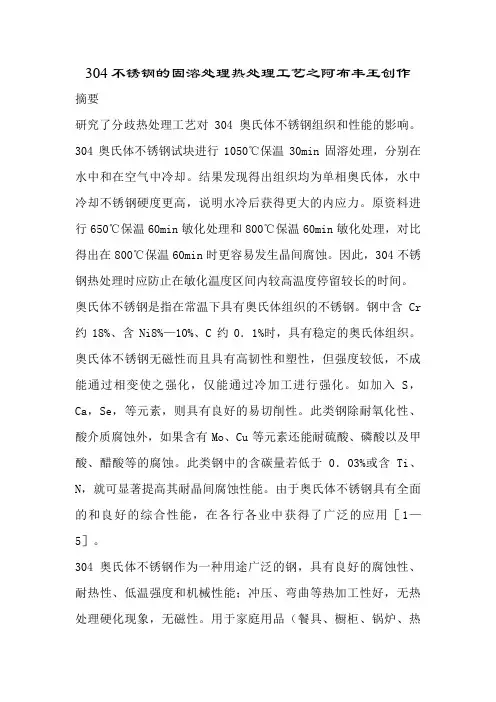

304不锈钢的固溶处理热处理工艺之阿布丰王创作摘要研究了分歧热处理工艺对304奥氏体不锈钢组织和性能的影响。
304奥氏体不锈钢试块进行1050℃保温30min固溶处理，分别在水中和在空气中冷却。
结果发现得出组织均为单相奥氏体，水中冷却不锈钢硬度更高，说明水冷后获得更大的内应力。
原资料进行650℃保温60min敏化处理和800℃保温60min敏化处理，对比得出在800℃保温60min时更容易发生晶间腐蚀。
因此，304不锈钢热处理时应防止在敏化温度区间内较高温度停留较长的时间。
奥氏体不锈钢是指在常温下具有奥氏体组织的不锈钢。
钢中含Cr 约18%、含Ni8%—10%、C约0．1%时，具有稳定的奥氏体组织。
奥氏体不锈钢无磁性而且具有高韧性和塑性，但强度较低，不成能通过相变使之强化，仅能通过冷加工进行强化。
如加入S，Ca，Se，等元素，则具有良好的易切削性。
此类钢除耐氧化性、酸介质腐蚀外，如果含有Mo、Cu等元素还能耐硫酸、磷酸以及甲酸、醋酸等的腐蚀。
此类钢中的含碳量若低于0．03%或含Ti、N，就可显著提高其耐晶间腐蚀性能。
由于奥氏体不锈钢具有全面的和良好的综合性能，在各行各业中获得了广泛的应用［1—5］。
304奥氏体不锈钢作为一种用途广泛的钢，具有良好的腐蚀性、耐热性、低温强度和机械性能；冲压、弯曲等热加工性好，无热处理硬化现象，无磁性。
用于家庭用品（餐具、橱柜、锅炉、热水器），汽车配件，医疗器具，建材，化学，食品工业，船舶部件。
根据分歧的要求，其经常使用的热处理工艺主要有：固溶处理、稳定化处理和去应力处理等［6，7］，由其应用的广泛性，其热处理工艺的研究对生产有很好的指导意义。
1实验方法实验原资料为304奥氏体不锈钢（国内牌号为0Cr18Ni9）化学成分为碳≤0．08%，硅≤1．00%，锰≤2．00%，磷≤0．045%，硫0．03%，镍8．0%—10．5%，铬18%—20%。
原资料通过热轧而成，切割成直径20mm，高20mm的圆柱体试样。
304不锈钢管是如何进行热处理的
304不锈钢管是如何进行热处理的热处理是304不锈钢管加工工艺必不可少的一个过程。
1.304不锈钢管的热处理将不锈钢管加热到一定温度并保温一段时间，然后使它慢慢冷却，称为退火。
钢的退火是将钢加热到发生相变或部分相变的温度，经过保温后缓慢冷却的热处理方法。
退火的目的，是为了消除组织缺陷，改善组织使成分均匀化以及细化晶粒，提高钢的力学性能，减少残余应力；同时可降低硬度，提高塑性和韧性，改善切削加工性能。
所以退火既为了消除和改善前道工序遗留的组织缺陷和内应力，又为后续工序作好准备，故退火是属于半成品热处理，又称预先热处理。
2. 304不锈钢管的正火正火是将钢加热到临界温度以上，使钢全部转变为均匀的奥氏体，然后在空气中自然冷却的热处理方法。
它能消除过共析钢的网状渗碳体，对于亚共析钢正火可细化晶格，提高综合力学性能，对要求不高的零件用正火代替退火工艺是比较经济的。
3.304不锈钢管的淬火淬火是将钢加热到临界温度以上，保温一段时间，然后很快放入淬火剂中，使其温度骤然降低，以大于临界冷却速度的速度急速冷却，而获得以马氏体为主的不平衡组织的热处理方法。
淬火能增加钢的强度和硬度，但要减少其塑性。
淬火中常用的淬火剂有：水、油、碱水和盐类溶液等。
4.304不锈钢管的回火将已经淬火的钢重新加热到一定温度，再用一定方法冷却称为回火。
其目的是消除淬火产生的内应力，降低硬度和脆性，以取得预期的力学性能。
回火分高温回火、中温回火和低温回火三类。
回火多与淬火、正火配合使用。
⑴调质处理：淬火后高温回火的热处理方法称为调质处理。
高温回火是指在500-650℃之间进行回火。
调质可以使钢的性能，材质得到很大程度的调整，其强度、塑性和韧性都较好，具有良好的综合机械性能。
⑵时效处理：为了消除精密量具或模具、不锈钢管零件在长期使用中尺寸、形状发生变化，常在低温回火后（低温回火温度150-250℃）精加工前，把工件重新加热到100-150℃，保持5-20小时，这种为稳定精密制件质量的处理，称为时效。
304不锈钢含铜 热处理
304不锈钢含铜热处理
304不锈钢是一种常见的不锈钢材料，含有18%的铬和8%的镍，但通常含有少量的铜。
铜的含量通常在0.5%以下。
热处理是通过加
热和冷却材料来改变其结构和性能的工艺过程。
304不锈钢中含有少量的铜，这可能会对热处理过程产生影响。
在热处理过程中，铜的存在可能会影响材料的热传导性能和相变行为。
因此，在进行热处理之前，需要对含铜的304不锈钢进行充分
的分析和评估，以确定最佳的热处理工艺参数。
在热处理过程中，需要考虑材料的初始状态和所需的最终性能。
通过控制加热温度、保温时间和冷却速度等参数，可以实现对304
不锈钢的组织结构和性能的调控。
热处理可以使材料获得更好的机
械性能、耐腐蚀性能和加工性能，但对于含铜的304不锈钢来说，
需要特别注意铜元素对热处理过程的影响。
此外，热处理过程中还需要考虑材料的尺寸和形状，以确保整
个材料的均匀性和稳定性。
针对含铜的304不锈钢，还需要注意热
处理过程中可能出现的氧化、变色等问题，采取相应的防护措施。
总之，对于含铜的304不锈钢材料，热处理是可能的，但需要在实际操作中充分考虑铜元素对热处理过程的影响，合理设计热处理工艺参数，并进行必要的实验验证，以确保最终获得符合要求的材料性能。
304奥氏体不锈钢热处理工艺实验研究
304奥氏体不锈钢热处理工艺实验研究摘要：文章以304奥氏体不锈钢为研究对象，结合实验研究，通过对多种不同热处理工艺对奥氏体不锈钢复合板抗腐蚀性的影响分析，总结出了不同热处理制度下复合板的晶间腐蚀性能变化，可为制定适用于复合板的热处理工艺提供理论指导。
关键词：304不锈钢；硬度；塑形；抗腐蚀性；热处理不锈钢是一种特殊的材科，兼有功能材料和结构材料两者的特征。
奥氏体不锈钢是不锈钢中重要的钢类，在多种腐蚀介质中具有优良的耐蚀性，并且综合力学性能良好，同时工艺性能和可焊性优良，其复合板是以不锈钢为复层，碳钢为基层，通过爆炸焊接结合，既保持不锈钢优异的耐蚀性，又利用碳钢的承载荷能力，因而被广泛应用。
但需要注意的是，这类爆炸复合板在爆炸复合后会出现强度、硬度变高，塑性减小等现象，严重制约复合板的塑性，抗腐蚀性，不利于随后的矫直以及使用。
现有实践研究表明，通过热处理能够消除爆炸复合后的内应力，从而有效上述存在解决。
那么，为满足后续加工和使用的要求，合理选择热处理工艺就显得十分关键了。
为探寻一种科学合理的热处理工艺，使得爆炸复合后的复合板能够恢复良好的塑形，表现出优良的耐蚀性，保证复合板的后续加工性能及使用，文章做此实验研究，现介绍如下。
1 实验方法1.1 实验材料实验所用不锈钢为304，化学成分如表1所示。
所用钢板为优质碳素钢ASTMAGr70，化学成分如表2所示。
1.2 实验设备及方法试验采用不同热处理工艺对材料进行热处理，如表3所示。
利用OLYMPUSBX60光学显微镜观察试样微观组织形貌。
采用MODEL55100型电子万能试验机进行晶间腐蚀试验。
2 结果与分析2.1 原材料检验结果通过对不锈钢原材料进行微观检验，可以看出，组织为典型的奥氏体等轴晶组织，晶粒大小较均匀，无金属夹杂、第二相等缺陷存在。
从原材料的晶间腐蚀结果来看，满足ASTMA262E法的要求，试样无腐蚀倾向。
2.2 热处理后试样结果采用热处理工艺对304不锈钢复合板进行热处理，并按照奥氏体钢晶间腐蚀试验标准ASTMA262E法检验，从试验结果可以看出，除工艺4以外，其余工艺条件下，腐蚀试样表面均出现缺陷：“起皮”或断裂。
304奥氏体不锈钢的热处理工艺研究
304奥氏体不锈钢的热处理工艺研究下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!Certainly! Here's a structured demonstration article based on the topic "Research on Heat Treatment Process of 304 Austenitic Stainless Steel":研究概述1. 引言304奥氏体不锈钢作为最常用的不锈钢材料之一，在工业和日常生活中具有广泛应用。
304不锈钢管是如何进行热处理的
304不锈钢管是如何进行热处理的304不锈钢是一种具有优良耐腐蚀性能的不锈钢材料，常用于制作管道、配件和设备，特别是在化工、石油和食品加工等行业。
为了提高304不锈钢的机械性能和耐腐蚀性能，通常需要进行热处理。
热处理可以分为固溶处理、退火和淬火处理。
1.固溶处理固溶处理是指将304不锈钢加热到固溶化温度，并保持一定时间，以使合金元素均匀溶解于基体中。
固溶处理温度通常为1010-1150°C，保温时间取决于材料的厚度和尺寸，一般为30分钟至4小时。
固溶处理可以消除304不锈钢材料中的焊接热影响区，提高晶粒尺寸和晶格缺陷的稳定性，还可以减小应力和增加硬度。
固溶处理后，还需要进行快速冷却（水冷或风冷）来避免残余奥氏体的形成。
2.退火处理退火是将固溶处理后的材料加热到较低的温度，并保持一定时间，然后将其缓慢冷却。
退火处理有两种类型：全退火和部分退火。
全退火是将材料加热到800-900°C，然后保温2-4小时，然后缓慢冷却。
全退火可以消除固溶处理中产生的残余应力和硬度，恢复材料的韧性和良好的耐蚀性。
部分退火是将材料加热到500-700°C，保温1-2小时，然后缓慢冷却。
部分退火可以使304不锈钢材料保持一定的硬度和强度，同时具有良好的韧性和耐蚀性。
3.淬火处理淬火是将304不锈钢加热到固溶温度，然后迅速冷却，以使材料形成马氏体组织结构。
淬火温度通常为950-1050°C，冷却介质可以是水、矿泉水或风冷。
淬火处理可以显著提高304不锈钢材料的硬度和强度，但会降低材料的韧性和耐蚀性。
因此，在淬火处理后，通常需要进行回火处理来恢复材料的韧性和耐蚀性。
回火温度和时间的选择取决于所需的最终性能。
总之，304不锈钢管的热处理过程涉及固溶处理、退火处理和淬火处理。
这些处理方法有助于提高不锈钢材料的机械性能和耐腐蚀性能，并满足不同应用领域的需求。
在实际应用中，应根据不同的工艺要求和性能要求选择合适的热处理方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
尹 文艳
（兰州资源环境职业技术学 院 冶金工程 系 ，甘肃 兰州 ７３００００）
摘 要 ：借 助洛 氏硬度 计 和金 相显微 镜 分别研 究 了 ３０４不锈 钢 中固溶处理 和敏 化 处 理 热
处理 工 艺。试 验表 明 ３０ ４ 奥 氏体 不锈钢 加 热至 １０００℃后 并 保 温 ３０ｍｉｎ，经 水 冷后 试 样 能
文献 标识 码 ：Ａ
３０ ４ 奥 氏体不 锈 钢是一 种 用途较 为 广泛 的不锈 钢 ，它具有 良好的耐腐蚀性、耐热性 、机械性能等优 异特 性 ，被 广 泛应 用 在 实 际生 产 和 生 活 中。根 据 不 同 的生产 工艺 需求 ，奥 氏体不 锈 钢 的热 处 理 方 式 主 要包 括 消除应 力处Байду номын сангаас理 、固溶处 理 和敏 化 处 理 三 种 方 式 。但试 样 在热处 理 工艺 加热 和制备 过 程 中易产 生 滑移 、晶间腐蚀 、应 力 腐 蚀 和 扰 乱 金 属层 等现 象 ，影 响正 常 的金 相组 织 分 析 和 检 验 。因 此 ，需 要 对 奥 氏 体不 锈钢 的 固溶 处 理 、敏 化 处理 等 热 处 理 方 式 进 行 具体 研究 ，解 决热处 理 工艺 常见 问题 ，其 热处理 工 艺 研究对奥 氏体不锈钢热处理工艺奠定理论基础和生 产指导意义【卜 。
［７］ 田 华．３０４不锈 钢渗铬 固溶 渗氮 复合 处理 工艺研 究 ［Ｊ］．热处 理技 术与装备 ，２００６，２７（４）：２９—３２．
· ２０ ·
兰 州 石 化 职 业 技 术 学 院 学 报
２０ｌ６阜
金属材料 与冶金工程 ，２０１３，４１（２）：３９—４１． ［３］ 史勤 益．３０４奥氏体不 锈钢 的热处 理工 艺研究 ［Ｊ］．科
学技术 与工程 ，２０１１，１１（２４）：５９１０—５９１３． ［４］ 孙佳 佳．奥 氏体不锈 钢热处理 工艺及 其应 注意 的若 干
１ 试验方法及设备
１．１ 试验 材 料与 方法 试验原 材 料 为 ３０４奥 氏体 不 锈 钢 （国内牌 号
０Ｃｒｌ８Ｎｉ９）。原材 料 通 过 热 轧 而成 ，切 为 ２０２０ｍｍ 的 圆柱状 。试样在 １０００ ｏＣ，保 温 ３０ｍｉｎ进 行 空冷 、水 冷 和炉冷 固溶处 理 。并分 别 在 ６００℃ 、６５０ ｏＣ、７００℃ 、 ７５０ ｃｃ、８００℃加 热并保温 ０．５ｈ、ｌｈ、１．５ｈ，然后 空冷至 室温 ，进行 敏化处理 。对未经热 处理试 样 和经热处 理 试样分别 采用 洛 氏硬度 计进 行硬 度测试 ，借 助金
够得 到单 相 奥 氏体 ，减 少不锈 钢 晶界 腐蚀 ，同时 水 冷后 材 料 硬 度 较 高。在敏 化 处理 实验
中，３０４不锈 钢加 热 至 ７５０℃ 保 温 ｌｈ后 ，材 料 晶 间腐蚀现 象较 为 严重 。
关 键 词 ：不锈 钢 ；固溶 处理 ；敏化 处理
中 图分类 号 ：ＴＧ１４２．７１
第 １６卷 第 ２期 ２０１６年 ６月
兰州石化职业技术 学院学报
Ｊｏｕｒ ｎａｌ ｏｆ Ｌａｎｚｈｏｕ Ｐｅｔｒｏｃｈｅｍｉｃａｌ Ｃｏｌｌｅｇｅ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ
文 章 编 号 ：１６７１—４０６７（２０１６）０２—００１８—０３
Ｖ０１．１６ Ｎｏ．２ Ｊｕｎ．，２０１６
３０４不 锈 钢 热 处 理 工 艺 研 究
问题 ［Ｊ］．工业技 术 ，２０１１（３５）：２５—２７． ［５］ 凌 敏 ，梁益龙 ，李劲 松．ＧＤＬ一１钢 不 同热 处理状 态
下的显微组织与力学性能 ［Ｊ］．金属材料 与冶金 工程 ， ２０１２，４０（３）：８—１０． ［６］ 邓姝 皓．热处理对含铜节 镍奥 氏体不锈 钢性 能 的影 响 ［Ｊ］．热加工工艺 ，２０１ｌ，３５（４）：６３—６６．
收 稿 日期 ：２０１６—０４—２２ 基金项 目：甘 肃省 高等学校科研 项 目（２０１３Ｂ一１１６） 作者简介 ：尹文艳 （１９７９一 ），女 ，山东济南人 ，副教授 ，硕士
相 显微镜 进行 金相 组 织观察 。 １．２ 试 验设 备
试 验 中所采 用 的设备 如下 ：金 相 显微 镜 ：４ＸＣＥ， 上 海 比 目仪 器 有 限 公 司 ；洛 氏硬 度 计 ，ＴＨＲ一１５００， 北 京 时代 之 峰 科 技 有 限 公 司 ；抛 光 机 ，ＰＧ一２，北 京 时 代之 峰科 技有 限公 司 ；预 磨 机 ，ＰＧ一２Ｄ，北 京 时代 之 峰科技 有 限公 司 。
２ 试 验 结 果 讨 论
２．１ 固溶处 理对 ３０４不锈钢 组 织与 性能 的影 响 ２．１．１ 固溶 处理 对 ３０４不锈 钢 的组织 影 响
碳 在镍镉 奥 氏体 中 的 固溶 度 很 小 ，当 ３０４ 不 锈 钢 中含碳 量 较高 时 ，组织 中便会 析 出碳 化物 ，碳化 物 极 易 以 Ｃｒ２，Ｃ 形式 析 出 ，从 而减 少 奥 氏体 中 的含 铬 量 ，降低 钢 的耐蚀 性 。为 了使碳 化 物充 分溶解 ，得 到 单一奥 氏体组织 ，改善不锈钢的耐蚀性 ，固溶温度一 般 为 ９５０—１１５０ ｏＣ左 右 ，并 且 采 用 下 限 固溶 温 度 。 因此 ，将 ３０４不锈 钢加 热 到 １０００℃ ，保 温 ３０ｍｉｎ，分 别 在空 冷 、水冷 和炉 冷 中进行 固溶 处理 ，试 验结 果如 图 １。所 示 ，实 验 中 ３０４不 锈 钢 加 热 后 ，水 冷 比 空 冷 、炉 冷这 两种冷 却 方式 ，更能 使 不锈 钢 中的碳 化物 充 分溶 解 ，所得碳 化 物个 数 由原来 的 ２０个左 右减 少 到几个 ，并 且未 溶解 的碳 化物 分 布 比较 均 匀 ，得 到单 相 奥 氏体组 织 ，奥 氏体 晶粒能 够均 匀地 长 大 ，减 少不 锈 钢 的 晶界 腐蚀 倾 向性 ，有少 量 高温铁 素体 的析 出 ， 消除 了应力 与 软化 ，改善 了加 工性 能 、冲击 韧性 。
