市政污水管道顶管施工工程工作井、接收井沉井施工方案(图文并茂,含计算书)
工作井、接收井沉井施工方案
一、概况
xxxxxxxxxxxxxxxxxx工程，由于污水管道管径较大（D＝1650mm），埋深较大（最大埋深达7.5米），按设计要求采用顶管施工。
其中W381~W384段共长212米，拟在W381位置设工作井，W384位置设接收井，施工时由工作井一侧向接收井顶进；W374~W378段共长327.9米，拟在W376位置设工作井，W378、W374位置设接收井，施工时由工作井向两侧接收井顶进。
顶管施工的2个工作井、3个接收井均采用沉井施工。
根据设计图纸，沉井内壁宽度为4.0米，两边壁厚均为0.5米，整个沉井宽度B＝5.0米；沉井内壁长度为6.0米，两边壁厚均为0.5米整个沉井长度L＝7.0米；沉井深度约为11.2米。
井壁开孔需在下沉封底后，顶管施工时用机械切除。
混凝土采用C25,下沉采用不排水下沉，水下混凝土封底。
沉井浇底板后连接管道的两边采用水泥搅拌桩处理，洞口处搅拌桩需加密，具体尺寸见下图（工作井平面图）。
洞口加密
800800
D=500深层搅拌桩
D=500深层搅拌桩
工作井平面图
6000
6000
7000
200
300
500
500X500
4000300
200
300200300500
500X500
200
800800
800800800800
二、施工前的准备工作
（1）施工前对现场进行地质核查，如发现与详细地质报告有不符之处，需报与设计及监理工程师处理，以确定施工方案。
（2）对工作井、接收井的施工现场围蔽，围蔽周边冲击钻成孔，采用1.8m 长Ф18的钢筋每隔1.5m 一道打入地下作为支架，塑料波纹瓦绑扎在钢筋上作为围蔽。
（3）平整场地，接通水电。
采用DN25镀锌水管接到工作井，水管埋入地下20cm ；用电布置如下：设置总电箱，将建设单位提供的电源接到总电箱，由总电缆线接出各电箱到工作井位置，然后按国际《建设工程施工现场供用电安全规范》要求，对施工现场的电气设备均采用具有重复接地的专用保护零线的
五线制（即供电方式采用TN－S系统），在场内分别布置动力、照明等线路。
（4）测量放样及复核
根据提供的测量基准点，按设计图纸要求进行工作井及接收井的放样工作，并放出顶管起点及终点的位置及顶进的高程，在工作井正前方墙体顶部及底部、工作井后靠背中部顶部、接收井地面用钢筋及油漆作好测量控制点的标志。
测量放样需复核后方可进入下一工序的施工。
三、工作井、接收井沉井施工
工作井、接收井采用沉井施工。
先就地进行沉井制作，达到一定的强度后将沉井沉到设计标高，沉井分两节制作及两次下沉（见下图）。
沉井剖面图
1、根据现场地质，在沉井制作前，先把地表一层约1.5～2.0米的杂填土清除掉，然后换填上一层厚为0.5米，宽度为7.0米，长度为9.0米的碎石砂垫层并夯实。
碎石砂垫层分两次摊铺，每次厚度为250mm，然后人工初步平整，再采用蛙式打夯机依次夯打3～4遍，此时碎石密实度约为中密，承载力标准值约为400～
700kPa之间。
碎石砂垫层下面为素填土，根据地质报告，其承载力基本值为160kPa。
2、井壁采用组合木模板，与混凝土接触面先进行刨光，与刃脚接触的空隙要塞严防止漏浆。
沉井的外侧模板采用竖缝支立，立好后严格核对上下口各部分尺寸、井壁的垂直度。
支撑拉杆完成后必须检查是否牢固。
支第二节模板时模板与地面距离为30cm，不能直接支撑到地面，以免沉井因加重而自动下沉造成新浇筑的混凝土发生裂纹。
模板的安装顺序：刃脚斜面模板→井孔模板→绑扎钢筋→设内外模间支撑→支立外模板→设内外模间拉筋→调整各部分尺寸→全面紧固支顶、拉杆、拉箍→固定撑杆和拉缆。
内外模采用φ14mm止水螺栓对拉固定。
井壁之间设置横撑和斜撑，施工平台采用钢门式支架搭设，门式架之间采用纵横钢管连接固定。
3、钢筋绑扎在内模支立完毕，外模尚未扣合时进行。
先将制好的焊有锚固钢筋的刃脚踏面摆放在碎石砂垫层的刃脚画线位置，进行焊接后再布设刃脚钢筋、内壁纵横筋、外壁纵横筋，内外侧箍筋设置保护层垫块。
（钢筋布置图详见设计图纸）
4、浇筑混凝土
砼浇筑分层连续进行，每层约0.25m，上层混凝土必须在下层砼初凝前振捣，砼采用插入式振捣器振捣，振捣时注意边角、牛腿位置要充分振捣密实，振捣
按从下到上、从角到中的顺序，并且严格控制振捣时间，以防过振和漏振。
沉井的第一节与第二节的接驳，按设计要求设置施工缝（详见施工缝节点详图）。
施工缝的制作方法：在浇灌混凝土之后，把一长宽高分别为6米、0.1米、0.15米的方木镶嵌在混凝土表面，待混凝土凝固之后再取出方木而形成施工缝。
施工缝的表面应与井壁相垂直，以防纵轴线方向产生错动的剪力。
另外，制作第一节的竖筋时，每条竖筋间隔高出第一节沉井标高30cm 、20cm ，留与制作第二节沉井时竖筋的绑扎或焊接，以提高两节沉井的结合度。
第二节沉井浇筑前，在已硬化的接口处的混凝土表面上，清除水泥薄膜约（1mm ）和松动石子以及较弱混凝土层，并加以充分湿润和冲洗干净，且不得积水；在浇筑混凝土前，先在施工缝处铺一层水泥浆或与混凝土内成分相同的厚15～25mm 水泥砂浆，或先铺一层减半石子混凝土，在正式继续浇筑混凝土，并细致捣实，使新旧混凝土紧密结合。
100
100150
100施工缝节点详图
5、养生
浇筑后10h即可遮盖浇水养护。
如果气温持续较高，终凝后即可遮盖浇水养护，防止烈日暴晒。
底节沉井混凝土养生强度必须达到设计强度的95％，第二节强度须达到75%以上后方可进行下沉施工。
6、拆模
（1）、在混凝土强度达2.5Mpa以上时，方可拆除直立的侧面模板，且应先内后外。
（2）、当混凝土强度达70％后，方可拆除刃脚斜面的支撑与模板。
（3）、拆模的顺序是：井孔模板→外侧模板→刃脚斜面的支撑及模板。
拆除刃脚下的支撑应对称依次进行。
7、沉井制造的允许偏差
四、沉井下沉。
1、下沉方式
根据地质资料及现场实际情况，本方案采用不排水抓土下沉。
下沉时采用长臂勾机取土，抓土从中央开始向两侧进行，井底中央形成锅底后，其高度比刃脚低1～1.5m时，沉井因刃脚承载力的下降而下沉，并将刃脚下的土挤向中央锅底。
继续从井孔中抓土，使沉井继续下沉。
如遇到粘性土，四周的土不易向锅底坍落，采用高压射水松土。
平均综合下沉速度控制在0.3～0.5m/d。
2、沉井下沉计算
○1井壁与土的平均摩擦力f0
由地质报告得
f0＝f1×n1+ f2×n2 +f3×n3 +f4×n4÷（n1+ n2+ n3+ n4）
＝（2.5×15+3.5×11.8+4×15+1.5×20）÷（2.5+3.5+4+1.5）
＝14.68 KN/m2
○2沉井下沉系数
沉井分两节进行，第一节高6.8米，第二节高4.4米，沉井宽为5.0米，长为7.0米，壁厚为0.5米。
刃脚地面宽为0.25米，其他尺寸见沉井平面图及沉井剖面图。
第一节沉井每米自重：G1＝G刃脚+ G·1
G刃脚＝0.5×0.65×1×24＝3.9
G·1＝6.15×0.5×24×1＝73.8
G1＝（3.9+73.8）×2×（5+7）
＝1864.8 （KN）
第二节沉井每米自重：G2＝G1+ G·2。
沉井及顶管工程施工方案
沉井及顶管工程施工技术方案本工程污水管道顶管施工范围为W36井至W39，顶管长度537.7米，采用φ800国标钢筋砼顶管。
第一节长距离顶管（泥水平衡法）施工技术方案一、沉井施工（1）沉井施工程序基坑测量放样→基坑开挖→刃脚垫层施工→立沉井井筒内模和支架→钢筋绑扎→立外模和支架→浇捣混凝土→养护及拆模→封砌预留孔→凿除垫层、挖土下沉→沉降观察→铺设碎石及混凝土垫层→绑扎底板钢筋、浇捣底板混凝土→混凝土养护。
（2）基坑测量放样根据沉井设计图纸和工程地质报告所揭示的地质情况，沉井基坑开挖深度取2米，沉井刃脚外侧面至基坑边的工作距离取2米，基坑边坡采用1:1。
整平场地后，根据沉井的中心座标定出沉井中心桩、纵横轴线控制桩及基坑开挖边线。
施工放样结束后，须经监理工程师复核准确无误后方可开工。
（3）基坑开挖经监理工程师认可的基坑开挖边线确定后，即可进行挖土工序的施工。
挖土采用1M3的单斗挖掘机，并与人工配合操作。
基坑底面的浮泥应清除干净并保持平整和干燥，在底部四周设置排水沟与集水井相通，集水井内汇集的雨水及地下水及时用水泵抽除，防止积水而影响刃脚垫层的施工。
（4）刃脚垫层施工刃脚垫层采用砂垫层和混凝土垫层共同受力。
①砂垫层厚度的确定砂垫层厚度Ｈ可采用如下计算公式计算：Ｎ／Ｂ＋γ砂Ｈ≤［σ］根据计算结果，无论是工作井还是接收井，砂垫层厚度Ｈ均为60（厘米），砂垫层采用加水分层夯实的办法施工，夯实工具为平板式振捣器。
②混凝土垫层厚度的确定混凝土垫层厚度可按下式计算公式计算：ｈ＝（Ｇ0／Ｒ－ｂ）／2根据计算结果，混凝土垫层厚度ｈ为10～15厘米（工作井为15厘米，接收井为10厘米）。
混凝土垫层表面应用水平仪进行校平，使之表面保持在同一水平面上。
（5）立井筒内模和支架由于顶管沉井高度达4.4～7M范围，因此，井身混凝土分二节浇捣，内模同样分二节按装。
井筒模板采用组合钢模与局部木模互相搭配，以保证内模的密封性。
刃脚踏脚部分的内模采用砖砌结构，宽度与刃脚同宽。

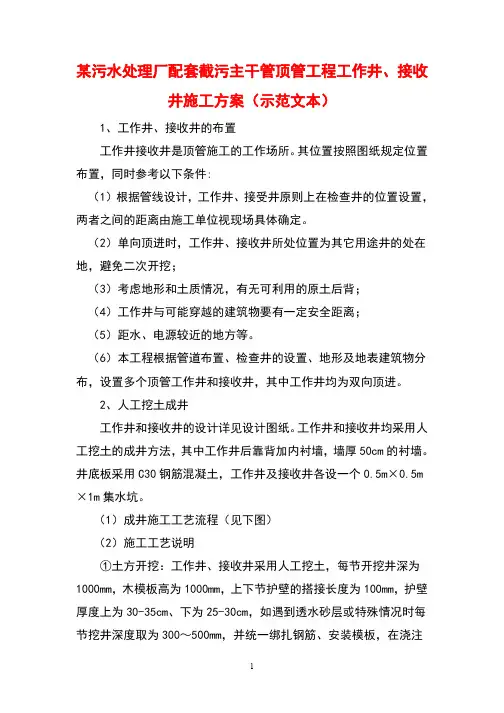

某污水处理厂配套截污主干管顶管工程工作井、接收井施工方案(示范文本)
某污水处理厂配套截污主干管顶管工程工作井、接收井施工方案（示范文本）1、工作井、接收井的布置工作井接收井是顶管施工的工作场所。
其位置按照图纸规定位置布置，同时参考以下条件:（1）根据管线设计，工作井、接受井原则上在检查井的位置设置，两者之间的距离由施工单位视现场具体确定。
（2）单向顶进时，工作井、接收井所处位置为其它用途井的处在地，避免二次开挖；（3）考虑地形和土质情况，有无可利用的原土后背；（4）工作井与可能穿越的建筑物要有一定安全距离；（5）距水、电源较近的地方等。
（6）本工程根据管道布置、检查井的设置、地形及地表建筑物分布，设置多个顶管工作井和接收井，其中工作井均为双向顶进。
2、人工挖土成井工作井和接收井的设计详见设计图纸。
工作井和接收井均采用人工挖土的成井方法，其中工作井后靠背加内衬墙，墙厚50cm的衬墙。
井底板采用C30钢筋混凝土，工作井及接收井各设一个0.5m×0.5m ×1m集水坑。
（1）成井施工工艺流程（见下图）（2）施工工艺说明①土方开挖：工作井、接收井采用人工挖土，每节开挖井深为1000mm，木模板高为1000mm，上下节护壁的搭接长度为100mm，护壁厚度上为30-35cm、下为25-30cm，如遇到透水砂层或特殊情况时每节挖井深度取为300～500mm，并统一绑扎钢筋、安装模板，在浇注成井施工工艺流程图护壁砼前先较核模板安装是否符合设计尺寸要求。
第一节护壁高出地面200mm。
每挖深一节作一次中轴线和护壁垂直度校正。
当挖进过程中遇到孤石、硬岩时利用风镐挖掘并结合微膨胀暴破方法。
为加快挖井进度，护壁混凝土可以加入早强剂，提前拆模（12h 内）或带模开挖下一节。
②钢筋绑扎：将已加工好的钢筋吊入井下绑扎，用预制小砼块作施工准备测量放线挖土方（第一节）校核中轴线及边线、修边绑扎钢筋、安装模板、浇注砼拆护壁模板是否符合设计井底标高要求浇注垫层、底板砼工作井内衬墙施工钢筋制作井内钢支撑钢筋采购钢筋保护层垫块，上节护壁的竖筋须伸入下节护壁内，其搭接长度不小于250mm。

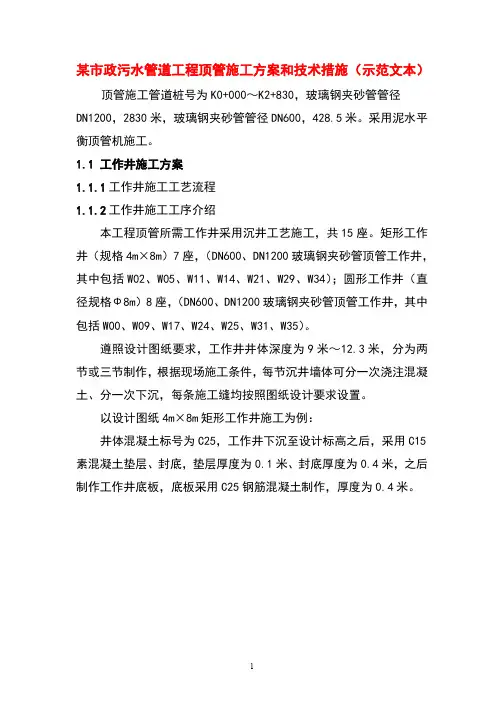

某市政污水管道工程顶管施工方案和技术措施(示范文本)
某市政污水管道工程顶管施工方案和技术措施（示范文本）顶管施工管道桩号为K0+000～K2+830，玻璃钢夹砂管管径DN1200，2830米，玻璃钢夹砂管管径DN600，428.5米。
采用泥水平衡顶管机施工。
1.1工作井施工方案1.1.1工作井施工工艺流程1.1.2工作井施工工序介绍本工程顶管所需工作井采用沉井工艺施工，共15座。
矩形工作井（规格4m×8m）7座，（DN600、DN1200玻璃钢夹砂管顶管工作井，其中包括W02、W05、W11、W14、W21、W29、W34）；圆形工作井（直径规格Ф8m）8座，（DN600、DN1200玻璃钢夹砂管顶管工作井，其中包括W00、W09、W17、W24、W25、W31、W35）。
遵照设计图纸要求，工作井井体深度为9米～12.3米，分为两节或三节制作，根据现场施工条件，每节沉井墙体可分一次浇注混凝土、分一次下沉，每条施工缝均按照图纸设计要求设置。
以设计图纸4m×8m矩形工作井施工为例：井体混凝土标号为C25，工作井下沉至设计标高之后，采用C15素混凝土垫层、封底，垫层厚度为0.1米、封底厚度为0.4米，之后制作工作井底板，底板采用C25钢筋混凝土制作，厚度为0.4米。
1、沉井基坑开挖根据设计图纸的沉井坐标定出沉井中心桩及沉井井体外壁四个角点的控制桩，基坑底四边尺寸比沉井结构外围尺寸沿周边各放宽0.5m，依据沉井平面尺寸确定基坑底面，沉井的基坑开挖深度为1m，以基坑底部周边尺寸按1：1放坡至地面标高，为基坑敞口形，可供立模板、绑扎钢筋搭设外模板。
沉井基坑采用人工挖土并整平基底，井中设置大功率潜水泵抽水进行降水，土方可随即用车辆外运。
2、井基坑铺筑在人工整平之后，沿沉井强体中心线铺设碎石垫层，垫层厚度为200mm，铺设宽度1.25m（比刃脚宽度两侧各放宽0.5米），并用人工机具夯实平整；然后在碎石垫层上填筑粗砂垫层，厚度为100mm，用平板震动整平、密实。

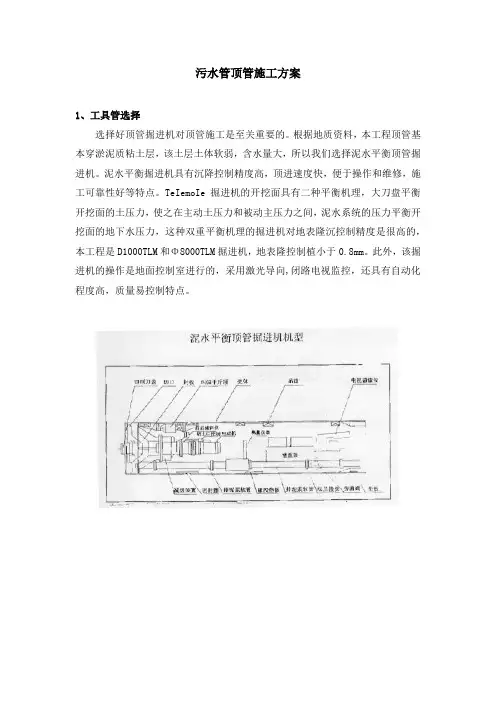

污水管顶管施工方案(附计算)
污水管顶管施工方案1、工具管选择选择好顶管掘进机对顶管施工是至关重要的。
根据地质资料，本工程顶管基本穿淤泥质粘土层，该土层土体软弱，含水量大，所以我们选择泥水平衡顶管掘进机。
泥水平衡掘进机具有沉降控制精度高，顶进速度快，便于操作和维修，施工可靠性好等特点。
TeIemoIe掘进机的开挖面具有二种平衡机理，大刀盘平衡开挖面的土压力，使之在主动土压力和被动主压力之间，泥水系统的压力平衡开挖面的地下水压力，这种双重平衡机理的掘进机对地表隆沉控制精度是很高的，本工程是D1000TLM和Φ8000TLM掘进机，地表隆控制植小于0.8mm。
此外，该掘进机的操作是地面控制室进行的，采用激光导向,闭路电视监控，还具有自动化程度高，质量易控制特点。
2、施工工艺3、导轨安装基坑导轨是安装在工作坑内为管道出洞时提供一个基本的设备，导轨采用HM350×250型钢加工，导轨面上设有滑块支撑钢管，滑块与管之间设10mm厚橡胶板。
为了预防顶管机进入土体时下沉，安装导轨时，导轨前段需抬高约5mm~10mm左右。
导轨高程安装允许偏差为0～+3mm，导轨中线安装允许偏差为±3mm。
导轨底部用预埋螺栓固定在工作井底板上，安装调整完毕后导轨下面用无收缩混凝土进行填充。
为了防止机头从导轨进入到预留洞口内造成机头“磕头”，我们先在预留洞口内安装一截延伸导轨，其高度、轴线均与井内导轨一致。
4、总顶力估算及压力控制设定4.1、总顶力估算管道的总顶力按照下式估算：F 0=л×D 1×L ×f k +N F式中：F 0——总顶力标准值（KN ）D 1——管道外径(m)L ——管道设计顶进长度（m ） f k ——管道外壁与土的平均摩阻力（KN/m 2）,取2.5KN/ m 2N F ——顶管机的迎面阻力（KN ）N F =л×D 2×γs ×H s式中：D ——顶管机外径（m ）γs ——土的重度（KN/m 3）H s ——覆盖土层厚度（m ）4.2、土压力设定总顶力估算（1）被动土压力P p 当土为粘性土时，)245(2)245(2φφ+⋅++= tg c rztg P p 式中：γ——土的容重（KN/m 3）h ——地面至顶管机中心高度（m ）φ——土的内摩擦角C ——土的内聚力（kpa ）（2）主动土压力P a 当土为粘性土时，)245(2)245(2ϕϕ-•--= tg c rztg Pa 式中：γ——土的容重（KN/m 3）h ——地面至顶管机中心高度（m ）φ——土的内摩擦角C ——土的内聚力（kpa ）（3）静止土压力P 0P 0=Kγh式中：K——静止土压系数γ——土的容重（KN/ m3）h——地面至顶管机中心高度（m）（4）控制土压力PP=Pa+Pw+△PPa——主动土压力（kpa）Pw——顶管机所处土层水压力（kpa），粘性土中不考虑△ P——土仓施加的预加压力（kpa），一般取20kpa4.3、土压力控制顶管掘进机在顶进过程中，其土仓的压力P如果小于掘进机所处土层的主动土压力Pa时，即P<Pa时，地面就会产生沉降。

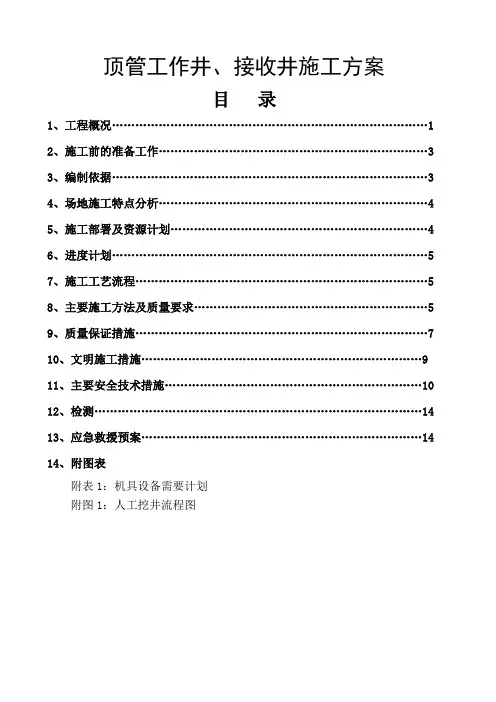

X5a顶管工作井、接收井施工方案
顶管工作井、接收井施工方案目录1、工程概况 (1)2、施工前的准备工作 (3)3、编制依据 (3)4、场地施工特点分析 (4)5、施工部署及资源计划 (4)6、进度计划 (5)7、施工工艺流程 (5)8、主要施工方法及质量要求 (5)9、质量保证措施 (7)10、文明施工措施 (9)11、主要安全技术措施 (10)12、检测 (14)13、应急救援预案 (14)14、附图表附表1：机具设备需要计划附图1：人工挖井流程图1.工程概况1.1禅西三涌污水自流管作为污水主干管，负责转输南北二涌污水自流管、佛开高速西侧污水自流管收集的污水，并沿途收集污水，直至城西二号泵站。
本段管道管径D1350，其中华宝路至禅西大道段约635m采用顶管施工，拟建2个顶管工作井和3个顶管接收井。
工作井为矩形8700×6700mm，壁厚600mm；接收井为Φ5500圆形井，壁厚500mm。
顶管井开挖深度为8.165～8.384m。
在开挖前应先采用Φ600＠350高压旋喷桩对井四周进行封闭。
1.2管道沿线北侧主要为单层的小商铺，距管中约3m，南侧为西三涌，管中距西三涌挡土墙约7m。
1.3本工程由中国市政工程中南设计研究院负责设计，岩土工程勘察报告由佛山市坚实地质勘察提供，北京燕波工程管理负责工程监理，由丹东市市政建设总公司负责承建施工。
1.4地质情况本次勘察查明，在钻探控制深度范围内，场地地层主要由素填土、杂填土、冲积成因的亚粘土、粉细砂、淤泥质亚粘土、亚砂土、中砂及砾砂等组成。
场地地层及其物理力学性质分层描述如下：①素填土(Qmi)：浅黄色，由粉细砂、粘性土及少量建筑垃圾堆积而成，松散。
10号孔为杂填土。
厚0.9～3.2米。
进行标准贯入试验4次，校正击数N=3.8～7.0击，平均值N=4.9击。
②亚粘土等(Q al)：顶板埋深0.9～3.2米。
浅黄色，含少许粉砂质，粘性中等，软塑～可塑，15号孔下部为淤泥质亚粘土。

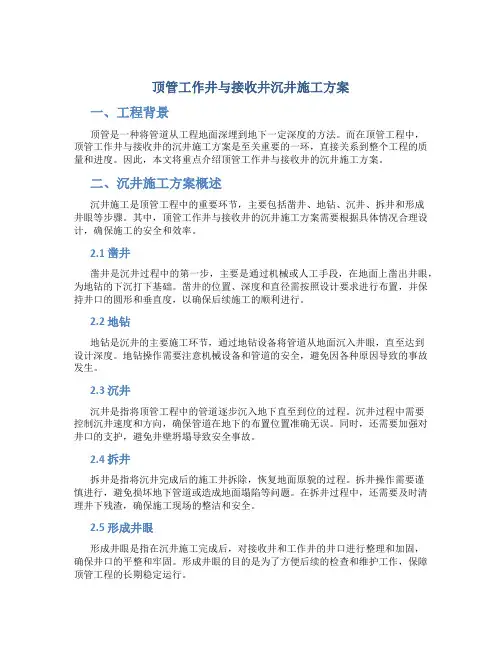

顶管工作井与接收井沉井施工方案
