反渗透设备工艺流程简介讲解
反渗透设备工艺流程
反渗透设备工艺流程一、背景介绍反渗透设备是一种常用于水处理领域的设备，用于去除水中的溶解物质、颗粒物和微生物等。
它通过物理隔离和膜分离的原理，将水中的杂质和污染物分离出去，从而获得高纯度的水。
反渗透设备工艺流程是指在使用反渗透设备进行水处理时所需要进行的一系列操作和步骤。
二、工艺流程概述反渗透设备工艺流程包括进水处理、预处理、反渗透膜组件、浓水处理和产品水处理等多个环节。
下面将详细介绍每个环节的具体步骤。
2.1 进水处理进水处理是反渗透设备工艺流程的第一步，其目的是去除进水中的大颗粒物和悬浮物，以防止其对后续的处理步骤和设备造成损坏。
进水处理通常包括以下几个步骤：1. 进水预处理：将进水通过格栅过滤器进行初步过滤，去除大颗粒物和悬浮物。
2. 混合反应池处理：将经过初步过滤的水进入混合反应池，添加适量的化学药剂进行混合反应，去除水中的有机物、重金属和微生物等。
3. 沉淀池处理：将混合反应池处理后的水进入沉淀池进行沉淀，使悬浮物沉淀到底部。
4. 滤池处理：将沉淀池处理后的水通过滤池进行进一步的澄清和过滤，去除细小的悬浮物。
2.2 预处理预处理是反渗透设备工艺流程的第二步，其目的是进一步去除水中的溶解物质和微生物等，以保护反渗透膜组件的正常运行和延长其使用寿命。
预处理通常包括以下几个步骤： 1. 活性炭过滤：将经过进水处理后的水通过活性炭过滤器进行吸附和去除水中的有机物和余氯等。
2. 软化处理：将经过活性炭过滤的水进入软化器，去除水中的硬度物质，如钙、镁离子等。
3. 确定性过滤：将经过软化处理的水通过确定性过滤器进行进一步的过滤和澄清，去除残留的颗粒物。
2.3 反渗透膜组件反渗透膜组件是反渗透设备工艺流程的核心部分，其通过膜分离的原理，将水中的溶解物质、颗粒物和微生物等分离出去，从而获得高纯度的水。
反渗透膜组件通常包括以下几个步骤： 1. 高压泵进水：将经过预处理的水通过高压泵进行增压，使其进入反渗透膜组件。

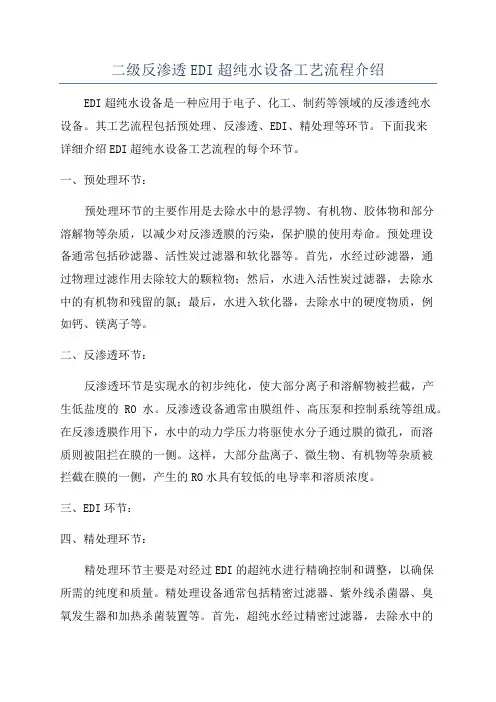

二级反渗透EDI超纯水设备工艺流程介绍
二级反渗透EDI超纯水设备工艺流程介绍EDI超纯水设备是一种应用于电子、化工、制药等领域的反渗透纯水设备。
其工艺流程包括预处理、反渗透、EDI、精处理等环节。
下面我来详细介绍EDI超纯水设备工艺流程的每个环节。
一、预处理环节：预处理环节的主要作用是去除水中的悬浮物、有机物、胶体物和部分溶解物等杂质，以减少对反渗透膜的污染，保护膜的使用寿命。
预处理设备通常包括砂滤器、活性炭过滤器和软化器等。
首先，水经过砂滤器，通过物理过滤作用去除较大的颗粒物；然后，水进入活性炭过滤器，去除水中的有机物和残留的氯；最后，水进入软化器，去除水中的硬度物质，例如钙、镁离子等。
二、反渗透环节：反渗透环节是实现水的初步纯化，使大部分离子和溶解物被拦截，产生低盐度的RO水。
反渗透设备通常由膜组件、高压泵和控制系统等组成。
在反渗透膜作用下，水中的动力学压力将驱使水分子通过膜的微孔，而溶质则被阻拦在膜的一侧。
这样，大部分盐离子、微生物、有机物等杂质被拦截在膜的一侧，产生的RO水具有较低的电导率和溶质浓度。
三、EDI环节：四、精处理环节：精处理环节主要是对经过EDI的超纯水进行精确控制和调整，以确保所需的纯度和质量。
精处理设备通常包括精密过滤器、紫外线杀菌器、臭氧发生器和加热杀菌装置等。
首先，超纯水经过精密过滤器，去除水中的微小颗粒和细菌；然后，通过紫外线杀菌器进行杀菌消毒；接着，使用臭氧发生器进行进一步的杀菌和氧化处理；最后，超纯水经过加热杀菌装置，以确保水的温度和卫生要求。
以上就是EDI超纯水设备工艺流程的介绍。
通过预处理、反渗透、EDI和精处理等环节的连续作用，EDI超纯水设备能够将普通自来水中的杂质和溶质进行有效去除，得到电阻率高、离子含量低的纯净水，从而满足不同领域对高纯水质的要求。

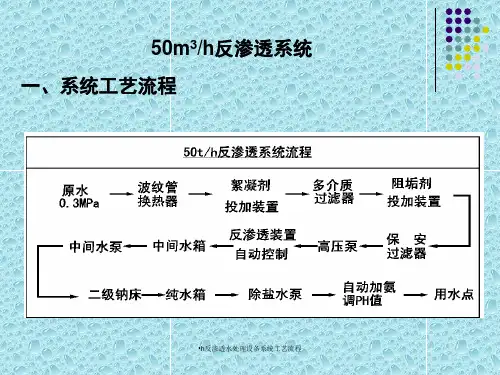

h反渗透水处理设备系统工艺流程课件
2、絮凝剂加药装置
温度高，分子碰 撞几率增加，絮
凝效果提高
SUNLIGHT PH-196 加药量的确定
污染物多相对效
絮凝剂的加药量与温度有关
果好，污染物少 相对效果差
絮凝剂的加药量与水中污染物的数量有关
混合均匀则效果
絮凝剂的加药量与混合的效果有关
好，混合不均匀
絮凝剂的加药量与反应时间有关
则效果不好
最佳的投加量是需要通过现场实验确定！
•h反渗透水处理设备系统工艺流程
50m3/h反渗透系统
二、系统工艺流程介绍 4、阻垢剂装置
（2）阻垢剂原理 阻垢/分散剂由于在其药品作用下，能增加无机盐、胶体 等在水中的溶解度，使得浓水中这些致垢成份虽超过其常态下 的KSP值，但仍不能从浓水中结晶析出，使反渗透装置得以长 期稳定运行。经过实践证明，阻垢/分散剂作为反渗透装置稳 定运行的保护神是其它阻垢方式所无法比拟的，其优良的控制 品质、低廉的运行费用、可靠地、有效地保护也是其它阻垢方 式所无法超越的。
计量泵
搅拌器 计量箱
•h反渗透水处理设备系统工艺流程
50m3/h反渗透系统
二、系统工艺流程介绍
2、PH-196絮凝剂加药装置
（2）PH-196絮凝剂作用原理 絮凝剂药剂在溶解水后会发生水解反应，形成分子量
很大的物质，因药剂的特性，这些水解产物都带有一定的 电荷（反渗透水处理系统一般选择带负电荷的絮凝剂）。
50m3/h反渗透系统
二、系统工艺流程介绍
7、反渗透装置 （2）、反渗透膜过滤属于横流过滤
反渗透膜分离系统的运行方式与传统的 过滤系统完全不同。传统的过滤系统在 运行时，水全部通过过滤器的滤层，在 截污能力降低到一定限度时，依靠设备 的反冲洗操作将截留下来的污染物从滤 层中除掉。而反渗透系统在运行时则是 原水中的一部分水流沿与膜表面垂直的 方向透过膜，同时另外未透过的部分水 流则沿着与膜表面平行的方向流过，在 工艺上属于横流过滤的范畴。

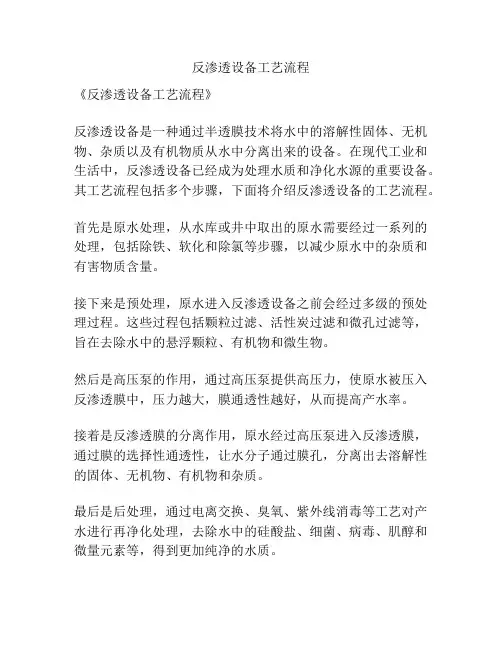

反渗透设备工艺流程
反渗透设备工艺流程
《反渗透设备工艺流程》
反渗透设备是一种通过半透膜技术将水中的溶解性固体、无机物、杂质以及有机物质从水中分离出来的设备。
在现代工业和生活中，反渗透设备已经成为处理水质和净化水源的重要设备。
其工艺流程包括多个步骤，下面将介绍反渗透设备的工艺流程。
首先是原水处理，从水库或井中取出的原水需要经过一系列的处理，包括除铁、软化和除氯等步骤，以减少原水中的杂质和有害物质含量。
接下来是预处理，原水进入反渗透设备之前会经过多级的预处理过程。
这些过程包括颗粒过滤、活性炭过滤和微孔过滤等，旨在去除水中的悬浮颗粒、有机物和微生物。
然后是高压泵的作用，通过高压泵提供高压力，使原水被压入反渗透膜中，压力越大，膜通透性越好，从而提高产水率。
接着是反渗透膜的分离作用，原水经过高压泵进入反渗透膜，通过膜的选择性通透性，让水分子通过膜孔，分离出去溶解性的固体、无机物、有机物和杂质。
最后是后处理，通过电离交换、臭氧、紫外线消毒等工艺对产水进行再净化处理，去除水中的硅酸盐、细菌、病毒、肌醇和微量元素等，得到更加纯净的水质。
总的来说，反渗透设备的工艺流程包括原水处理、预处理、高压泵压力作用、反渗透膜的分离作用以及后处理等多个步骤。
这些步骤共同作用，使得反渗透设备能够高效地净化水质，为人们提供更纯净的饮用水和工业用水。
反渗透水处理设备系统工艺流程培训资料
反渗透水处理设备系统工艺流程培训资料一、反渗透工艺简介反渗透(RO)是一种通过高压将水从浓缩溶液一侧透过半透膜，从而得到相对纯净水的物理过程。
反渗透水处理设备系统是利用反渗透技术去除水中的杂质和溶解物质，从而得到纯净水的设备。
常见的应用包括饮用水处理、工业废水处理、海水淡化等。
二、反渗透水处理设备系统工艺流程1. 进水处理：进水需要经过预处理，包括过滤、软化和消毒等。
预处理的目的是去除水中的悬浮物、颗粒、有机物和细菌等，以保护反渗透膜的使用寿命。
2. 预处理系统：根据水源的不同，预处理系统可包括沉淀、过滤、软化和消毒等工艺单元，根据水质状况灵活配置预处理设备。
3. 进水泵站：通过泵将处理好的水送入反渗透设备系统。
4. 反渗透系统：进水经过反渗透设备，利用高压将水从浓缩溶液一侧透过半透膜，从而得到纯净水。
系统中包括压力容器、反渗透膜、管道、电控系统等组件。
5. 纯水储存和消毒：纯净水通过管道输送至储水罐，再经过消毒处理，保证水质的安全。
6. 出水泵站：将消毒处理后的水供应到需要的地方，比如饮用水管网或工业用水系统。
三、反渗透水处理设备系统的操作注意事项1. 定期检查预处理设备，确保其正常运行，防止预处理系统出现故障导致进水水质下降。
2. 做好反渗透设备的清洗和维护工作，定期更换滤芯和维护膜元件，延长设备使用寿命。
3. 注意反渗透设备的运行参数，包括进水压力、膜通量、回收率等，保持系统的稳定运行。
4. 对消毒过程进行监测和记录，确保出水水质符合要求。
以上就是反渗透水处理设备系统的工艺流程及操作注意事项的详细介绍，希望能对大家有所帮助。
反渗透水处理设备系统的操作注意事项5. 能耗控制：注意控制反渗透系统的能耗，对于大型设备尤为重要，合理配置能量回收系统，减少能源消耗成本。
6. 定期监测水质：定期监测纯净水的水质，包括浊度、余氯、PH值、电导率等指标，及时发现水质异常并进行处理。
7. 安全生产：保障系统运行过程中的安全，注意设备运行过程中的压力变化、泄漏等异常情况，及时进行处理，确保工作人员的安全。
反渗透水处理设备工艺流程解说
反渗透水处理设备工艺流程解说下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!反渗透水处理设备是一种利用反渗透技术对水进行净化处理的设备，其工艺流程主要包括预处理、反渗透过滤、后处理和清洗四个部分。
反渗透工艺流程
反渗透工艺流程
《反渗透工艺流程》
反渗透工艺流程是一种常用的水处理技术，主要用于去除水中的溶解性固体和溶解性离子。
这种技术通过半透膜实现了水的过滤和去离子的目的，使水质得到提升。
反渗透工艺流程通常包括以下几个步骤：
首先是预处理，通过预处理设备对水进行初步处理，去除水中的大颗粒物和沉淀物，防止对反渗透膜的损害。
其次是压力泵的工作，将预处理后的水通过高压泵加压，使其进入反渗透膜组件。
高压泵能够产生足够的压力，使水在反渗透膜上形成压力差，促进水分子和溶解性离子通过反渗透膜。
接下来是反渗透膜过滤阶段，水在通过反渗透膜时，溶解在水中的盐类、微生物和有机物等会被截留在膜外侧，而水分子则能穿过反渗透膜，从而实现了去除溶解性离子和有机物的目的。
最后是收集处理好的水，这些被过滤干净的水就成为了高纯水，可以用于制药、电力、电子、化工等行业的生产和生活用水。
反渗透工艺流程通过对水进行过滤和去离子处理，能够有效提升水质，去除水中的有害物质，得到优质的水源，对于改善水质，保护环境，维护人体健康起着重要的作用。
反渗透工艺流程讲解
反渗透工艺流程讲解
反渗透（RO）工艺流程是一种用于水处理的常见方法，旨在通过逆向渗透过滤来去除水中的溶解性固体和溶解性盐。
以下是反渗透工艺流程的一般步骤：
1. 预处理：在进行反渗透之前，通常需要对水进行预处理，以去除悬浮性颗粒、有机物和杂质。
这可以通过沉淀、过滤和/或活性炭吸附来完成。
2. 高压泵：在反渗透过程中需要使用高压泵，将水推动通过反渗透膜。
高压泵的作用是建立所需的压力差，以便水能够通过膜上的微小孔隙。
3. 膜组件：反渗透系统通常包括一个或多个膜组件，每个组件由大量反渗透膜组成。
这些膜由多个薄层细胞组成，其中每个细胞都包含一个反渗透膜。
4. RO膜：反渗透膜是反渗透工艺的核心组件。
膜上的孔隙大小可控，只允许水和小分子通过，而过滤掉盐类、病毒、重金属和细菌等较大分子。
5. 分离：在高压的作用下，水通过膜上的微孔隙进入膜内，而溶解的盐和其他溶质则留在膜外。
这样，经过反渗透处理的水被分离为一侧是淡水，另外一侧是高浓度的浓水（称为浓水冲洗）。
6. 回收：为了提高水的利用效率，反渗透系统通常会进行水回收。
浓水冲洗可以通过循环送回进行二次处理，以最大限度地减少废水排放。
7. 控制：反渗透系统需要监控和控制系统的运行参数，如流量、压力、温度等。
这些参数需要根据实际需要进行调整，以确保系统的稳定性和效率。
总的来说，反渗透工艺流程是一种通过逆向渗透过滤进行水处理的方法。
它通过高压泵将水推动通过反渗透膜，将溶解的固体和盐分离出来，最终得到纯净的水。
这一工艺在饮用水处理、海水淡化、废水处理等领域得到了广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
反渗透设备工艺流程简介
当代反渗透纯水设备主流工艺流程已基本确定，每家公司工艺总体来说都是：
储水箱→原水加压泵→多介质过滤器→活性炭过滤器→软化水设备→中间水箱→加压泵→阻垢剂添加装置→保安过滤器→反渗透装置→离子交换器→杀菌设备→纯水箱→用水点
1．原水罐
储存原水，用于沉淀水中的大泥沙颗粒及其它可沉淀物质。
同时缓冲原水管中水压不稳定对水处理系统造成的冲击。
（如水压过低或过高引起的压力传感的反应）。
2．原水泵
恒定系统供水压力，稳定供水量。
3．多介质过滤器
采用多次过滤层的过滤器，主要目的是去除原水中含有的泥沙、铁锈、胶体物质、悬浮物等颗粒在20um以上的物质，可选用手动阀门控制或者全自动控制器进行反冲洗、正冲洗等一系列操作。
保证设备的产水质量，延长设备的使用寿命。
4．活性炭过滤器
系统采用果壳活性炭过滤器，活性炭不但可吸附电解质离子，还可进行离子交换吸附。
经活性炭吸附还可使高锰酸钾耗氧量（COD）由15mg/L(O2)降至2～7mg/L(O2)，此外，由于吸附作用使表面被吸附复制的浓度增加，因而还起到催化作用、去除水中的色素、异味、大量生化有机物、降低水的余氯值及农药污染物和除去水中的三卤化物（THM）以及其它的污染物。
可选用手动阀门控制或者全自动控制器进行反冲洗、正冲洗等一系列操作。
保证设备的产水质量，延长设备的使用寿命。
同时，设备具有自我维护系统，运行费用很低。
5．离子软化系统/加药系统
R/O装置为了溶解固体形物的浓缩排放和淡水的利用，为防止浓水端特别是RO装置最后一根膜组件浓水侧出现CaCO3,MgCO3,MgSO4,CaSO4,BaSO4, SrSO4, SiSO4的浓度积大于其平衡溶解度常数而结晶析出,损坏膜原件的应有特性 ,在进入反渗透膜组件之前,应使用离子软化装置或投放适量的阻垢剂阻止碳酸盐, SiO2,硫酸盐的晶体析出.
6．精密过滤器（也叫保安过滤器）
采用精密过滤器对进水中残留的悬浮物、非曲直粒物及胶体等物质去除，使RO系统等后续设备运行更安全、更可靠。
滤芯为5um熔喷滤芯，目的是把上级过滤单元漏掉的大于5um的杂质除去。
防止其进入反渗透装置损坏膜的表面，从而损坏膜的脱盐性能。
7．反渗透系统
反渗透装置是用足够的压力使溶液中的溶剂（一般是水）通过反渗透膜（或称半透膜）而分离出来，因为这个过程和自然渗透的方向相反，因此称为反渗透。
反渗透法能适应各类含盐量的原水，尤其是在高含盐量的水处理工程中，能获得很好的技术经济效益。
反渗透法的脱盐率提高，回收率高，运行稳定，占地面积小，操作简便，反渗透设备在除盐的同时，也将大部分细菌、胶体及大分子量的有机物去除。
8．离子交换器
离子交换设备是一些对纯水水质要求特别严格的工艺，在反渗透出水加的后处理设备。
主要目的是进一步去除水中电解质，达到超纯水标准，一般经过离子交换后水质电导率能达到1μs/cm以下。
现代工艺中后处理设备可以选择EDI电除盐、阴阳离子交换器、二级反渗透等，可根据用水要求及设计成本自行选择，出水水质都可达到超纯水标准。
9．臭氧杀菌器（可选二氧化氯发生器、紫外杀菌设备等）
杀灭由二次污染产生的细菌彻底保证成品水的卫生指标.。
