自动检测技术练习题加答案
期末练习题班级：____________ 姓名：____________ 成绩：________一、单项选择题：1.某位移传感器，在输入量变化5mm时，输出电压变化为300mV，其灵敏度为（ A ）。
A．60mV/mm B. 0.017mm/mV C. 60mm/mV D. 0.017mV/mm2. 应变电桥有3种不同的工作方式，如下选项，（C ）工作方式的灵敏度最高，（ A ）工作方式的灵敏度最低。
A．单臂桥 B. 双臂桥 C. 全桥3. 湿敏电阻用交流电作为激励电源是为了（ B ）。
A．提高灵敏度 B. 防止产生极化、电解作用 C. 减小交流电桥平衡难度4. 在使用测谎器时，被测试人由于说谎、紧张而手心出汗，可用（ D ）传感器来检测。
A．应变片 B. 热敏电阻 C. 气敏电阻 D. 湿敏电阻5. 螺线管式自感传感器采用差动结构是为了（ B ）。
A．加长线圈的长度从而增加线性范围 B. 提高灵敏度，减小温漂C. 降低成本D. 增加线圈对衔铁的吸引力6. 以下传感器中属于非接触测量的是（ C ）。
A．电位器传感器、电涡流传感器 B. 电容传感器、压电传感器C. 霍尔传感器、光电传感器D. 霍尔传感器、电位器传感器7. 电涡流接近开关可以利用电涡流原理检测出（ C ）的靠近程度。
A．人体 B. 水 C. 金属零件 D. 塑料零件8. 下图为电容式料位传感器示意图，其属于（ B ）类型的电容传感器。
A．变面积式 B. 变介电常数式 C. 变极距式9. 电子游标卡尺的分辨率可达0.01mm，行程可达200mm，它的内部所采用的是线性型的（ A ）电容传感器。
A．变面积式 B. 变极距式 C. 变介电常数式10. 轿车的保护气囊可用（ D ）来控制。
A．气敏传感器 B. 荷重传感器 C. 差动变压器 D. 电容式加速度传感器11. 自来水公司到用户家中抄自来水表数据，得到的是（ B ）。
m A．瞬时流量，单位为t/h B. 累积流量，单位为t或3C. 瞬时流量，单位为kg/sD. 累积流量，单位为kg12. 以下为各个元器件的符号，代表压电元件的符号是（ C）。
A． B. C.13. 将超声波（机械振动波）转换成电信号是利用压电材料的（ C ）；蜂鸣器中发出“嘀……嘀……”声的压电片发声原理是利用压电材料的（ D ）。
A．应变效应 B. 电涡流效应 C. 压电效应 D. 逆压电效应14. 使用压电陶瓷制作的力或压力传感器可测量（ C ）。
A．人的体重 B. 车刀的压紧力C．车刀在切削时感受到的切削力的变化量 D. 自来水管中的水的压力15. 超声波频率越高，（ A ）。
A．波长越短，指向角越小，方向性越好 B. 波长越长，指向角越大，方向性越好C. 波长越短，指向角越大，方向性越好D. 波长越短，指向角越小，方向性越差16. 单晶直探头发射超声波时，是利用压电晶片的（ B ），而接收超声波时是利用压电晶片的（A ），发射在（ D ），接收在（ E ）。
A．压电效应 B. 逆压电效应 C. 电涡流效应D. 先E. 后F. 同时17. 大面积钢板探伤时，耦合剂应选（ A ）为宜；机床床身探伤时，耦合剂应选（ B ）为宜；给人体做B超时，耦合剂应选（ C ）。
A．自来水 B. 机油 C. 液体石蜡 D. 化学浆糊18. 属于四端元件的是（ C ）。
A．UGN3501 B. 压电晶片 C. 霍尔元件 D. 热敏电阻180）时，霍尔电动19. 磁场垂直于霍尔薄片，磁感应强度为B，但磁场方向相反（改变ο势（ A ），因此霍尔元件可用于测量交变磁场。
A．绝对值相同，符号相反 B. 绝对值相同，符号相同C. 绝对值相反，符号相同D. 绝对值相反，符号相反20. （ C ）的数值越大，热电偶的输出热电动势就越大。
A．热端直径 B. 热端和冷端的温度 C. 热端和冷端的温差 D. 热电极的电导率21. 测量CPU散热片的表面温度应选用（ C ）式的热电偶；测量锅炉烟道中的烟气温度，应选用（ A ）式的热电偶；测量100m深的岩石钻孔中的温度，应选用（B ）式的热电偶。
A．装配 B. 铠装 C. 薄膜 D. 压电22. 在热电偶测温回路中经常使用补偿导线的最主要的目的是（ C ）。
A．补偿热电偶冷端热电动势的损失 B. 起冷端温度补偿作用C. 将热电偶冷端延长到远离高温区的地方D. 提高灵敏度23. 在实验室中测量金属的熔点时，冷端温度补偿采用（ C ），可减小测量误差。
A．计算修正法 B. 仪表机械零点调整法C. 冰浴法D. 冷端补偿器法（电桥补偿法）24. 光敏二极管属于（B ），光电池属于（ C ）。
A．外光电效应 B. 内光电效应 C. 光生伏特效应25. 光敏二极管在测光电路中应处于（ B ）偏置状态。
A．正向 B. 反向 C. 零 D. 均可26. 某增量式光电码盘共有360个狭缝，能分辨的角度为（ B ）。
A．ο5.0 B. ο1 C. ο2 D. ο327. 数字式位置传感器不能用于（ C ）的测量。
A．机床刀具的位移 B. 机械手的旋转角度 C. 振动加速度 D. 机床的位置控制28. 绝对式位置传感器输出的信号是（ D ），增量式位置传感器输出的信号是（ C ）。
A ．模拟电流信号 B. 模拟电压信号 C. 脉冲信号 D. 二进制码29. 某直线光栅每毫米刻线数为50线，采用4细分技术，则该光栅的分辨力为（ A ）。
A ．5m μ B. 50m μ C. 4m μ D. 20m μ30. 光栅中采用sin 和cos 两套光电元件是为了（ B ）。
A ．提高信号幅度 B. 辨向 C. 抗干扰 D. 完成三角函数运算31. 容栅传感器是根据电容的（ B ）工作原理来工作的。
A ．变极距式 B. 变面积式 C. 变介质式32. 光耦是将（ B ）信号转换为（ ）信号再转换为（ ）信号的耦合器件。
A ．光 电压 光 B. 电流 光 电流 C. 电压 光 电压二、判断题：1. （F ）根据测量时是否与被测对象接触，可分为直接测量和间接测量。
2. （ T ）某测量仪表未进行测量时指针稍微偏离零位，存在系统误差，可通过仪表上的调零按钮进行机械调零使指针回复零位。
3. （ T ）从传感器的输出曲线上看，曲线越陡灵敏度越高。
4. （ F ）当被测量的变化大于分辨力时，传感器对输入量的变化无任何反应。
5. （ F ）金属丝的电阻随温度升高而减小，我们称其为正温度系数。
6. （ T ）电感传感器是一种利用线圈自感量或互感量变化来实现非电量电测的一种装置。
7. （ T ）为了提高传感器的灵敏度，减小非线性，也常常把电容传感器做成差动形式。
8. （ T ）压电传感器和热电偶传感器都属于自发电型传感器。
9. （ F ）压电传感器可用于静态测量。
10. （ T ）热电偶的两个结点中，置于参考温度的结点称为冷端。
11. （ F ）红外线辐射温度计利用的是被测物体反射光通量的原理。
12. （ T ）任何物体都能产生热辐射。
13. （ T ）光栅副由主光栅和指示光栅组成。
14. （ T ）磁栅是利用磁头与磁尺之间的磁感应作用计数的位移传感器。
三、填空题：1. 传感器是一种能将被测的非电量变换成___电量__的器件。
2. 电阻传感器的基本原理都是将各种被测非电量的变化转换成__电阻值的变化____。
3. 从电工知识可知，电容传感器的电容量C 与两极板相互遮盖的有效面积A 以及两极板之间的介质介电常数ε成正比，与两极板间的距离d （常称为极距）成反比，有d Aε=C ，在A 、d 、ε三个参量中，任意固定其中两个，可以做成__变面积式____、__变极距式___、__变介电常数式____三种类型的电容传感器。
4. 某些电介质在沿一定方向上受到外力的作用而变形时，其表面会出现电荷，这种现象称为____压电效应__；反之，在电介质的极化方向上施加交变电压，它会产生机械振动，这种现象称为___逆压电效应____。
5. 用光照射某一物体，可以看作物体受到一连串光子的轰击，组成这物体的材料吸收光子能量而发生相应电效应的物理现象称为___光电效应___。
6. 由下图可知，光敏三极管的光电特性曲线斜率较大，说明其灵敏度比光敏二极管_高_。
7. 下图为光敏电阻的应用电路，当无光照时，光敏电阻ΦR 很大，ΦI 很小，o U 就很小；随着入射光增大，ΦR __减小__，故o U 随之___增大___。
8. 滤波器按频率分一共有四种，分别是__低通__、__高通__、__带通__、___带阻__。
四、计算题：1. 已知被测电器的电压准确值为10V ，某实验员测出其电压为10.2V ，请求出其绝对误差和相对误差？解：绝对误差：10.2-10=0.2（V ）相对误差：（0.2/10）*100%=2%2. 下图中为红外线辐射温度计测量某器件的温度结果，其显示的示值是多少？分辨力为多少？解：示值：180.6分辨力：0.13. 实际测量方法：分度表（冷端ο0=o T ）例子：铂铑-铂热电偶分度表（部分）为若测出电压为0.700mV ，则测出的大概温度为多少？解：因为0.645<0.700<0,719，故100<T<1104. 观察下图的编码器码盘，此时码盘的输出二进制码为多少？共有几位？其分辨力为多少？（n 2360ο=α） 二进制码：1010共有4位分辨力：22.5度五、综合应用分析题：1. 传感器（transducer/sensor ）是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求，它是实现自动检测和自动控制的首要环节。
请根据以上对传感器的描述，将其基本组成部分填在框图中：2. 气泡式水平仪结构如下图所示，密封的玻璃内充入导电液体，中间保留一个小气泡。
玻璃管两端各引出一根不锈钢电极。
在玻璃管中间对称位置的下方引出一个不锈钢公共电极。
请分析该水平仪的工作原理之后填空。
1） 当被测平面完全水平时，气泡应处于玻璃管的__中间__位置，左右两侧的不锈钢电极与公共电极之间的电阻R1、R2的阻值_相等___。
如果希望此时电桥的输出电压0U =o ，则R1、R2、R3、R4应满足___R1R3=R2R4__的条件。
如果实际使用中，发现仍有微小的输出电压，则应调节__RP1__，使o U 趋向于零。
U应采用__交流_电源（直流/交流）。
为什么？答：是为了防止引起__极化和电解2）i__反应。
3.超声波的反射与折射类似于光的反射和折射，下图为超声波传播到两种介质的分界面，在图中标出Pc、Pr、Ps分别代表什么波？4. 下图为霍尔交直流钳形表的结构示意图，请分析其原理并填空。

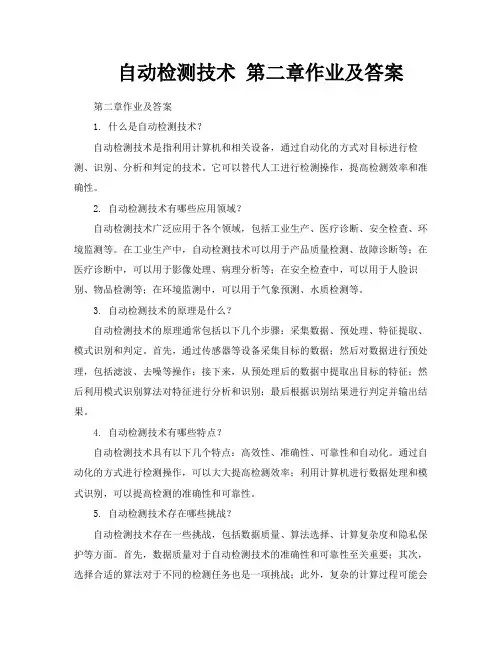

自动检测技术第二章作业及答案
自动检测技术第二章作业及答案第二章作业及答案1. 什么是自动检测技术？自动检测技术是指利用计算机和相关设备，通过自动化的方式对目标进行检测、识别、分析和判定的技术。
它可以替代人工进行检测操作，提高检测效率和准确性。
2. 自动检测技术有哪些应用领域？自动检测技术广泛应用于各个领域，包括工业生产、医疗诊断、安全检查、环境监测等。
在工业生产中，自动检测技术可以用于产品质量检测、故障诊断等；在医疗诊断中，可以用于影像处理、病理分析等；在安全检查中，可以用于人脸识别、物品检测等；在环境监测中，可以用于气象预测、水质检测等。
3. 自动检测技术的原理是什么？自动检测技术的原理通常包括以下几个步骤：采集数据、预处理、特征提取、模式识别和判定。
首先，通过传感器等设备采集目标的数据；然后对数据进行预处理，包括滤波、去噪等操作；接下来，从预处理后的数据中提取出目标的特征；然后利用模式识别算法对特征进行分析和识别；最后根据识别结果进行判定并输出结果。
4. 自动检测技术有哪些特点？自动检测技术具有以下几个特点：高效性、准确性、可靠性和自动化。
通过自动化的方式进行检测操作，可以大大提高检测效率；利用计算机进行数据处理和模式识别，可以提高检测的准确性和可靠性。
5. 自动检测技术存在哪些挑战？自动检测技术存在一些挑战，包括数据质量、算法选择、计算复杂度和隐私保护等方面。
首先，数据质量对于自动检测技术的准确性和可靠性至关重要；其次，选择合适的算法对于不同的检测任务也是一项挑战；此外，复杂的计算过程可能会导致检测的速度较慢；最后，隐私保护是一个重要的问题，特别是在人脸识别等应用中。
6. 自动检测技术的发展趋势是什么？自动检测技术的发展趋势主要包括以下几个方面：智能化、多模态和深度学习。
智能化是指自动检测技术向智能化方向发展，例如引入机器学习和人工智能等技术；多模态是指利用多种传感器和数据源进行检测，提高检测的准确性和可靠性；深度学习是指利用深度神经网络等深度学习模型进行特征提取和模式识别，提高检测的效果。
自动检测技术练习题加答案
期末练习题班级：____________ 姓名：____________ 成绩：________一、单项选择题：1.某位移传感器，在输入量变化5mm时，输出电压变化为300mV，其灵敏度为（A）。
A．60mV/mm B. 0.017mm/mV C. 60mm/mV D. 0.017mV/mm 2. 应变电桥有3种不同的工作方式，如下选项，（C ）工作方式的灵敏度最高，（A）工作方式的灵敏度最低。
A．单臂桥 B. 双臂桥 C. 全桥3. 湿敏电阻用交流电作为激励电源是为了（B ）。
A．提高灵敏度 B. 防止产生极化、电解作用 C. 减小交流电桥平衡难度4. 在使用测谎器时，被测试人由于说谎、紧张而手心出汗，可用（D ）传感器来检测。
A．应变片 B. 热敏电阻 C. 气敏电阻 D. 湿敏电阻5. 螺线管式自感传感器采用差动结构是为了（B ）。
A．加长线圈的长度从而增加线性范围 B. 提高灵敏度，减小温漂C. 降低成本D. 增加线圈对衔铁的吸引力6. 以下传感器中属于非接触测量的是（C ）。
A．电位器传感器、电涡流传感器 B. 电容传感器、压电传感器C. 霍尔传感器、光电传感器D. 霍尔传感器、电位器传感器7. 电涡流接近开关可以利用电涡流原理检测出（C ）的靠近程度。
A．人体 B. 水 C. 金属零件 D. 塑料零件8. 下图为电容式料位传感器示意图，其属于（B ）类型的电容传感器。
A．变面积式 B. 变介电常数式 C. 变极距式9. 电子游标卡尺的分辨率可达0.01mm，行程可达200mm，它的内部所采用的是线性型的（A）电容传感器。
A．变面积式 B. 变极距式 C. 变介电常数式10. 轿车的保护气囊可用（D ）来控制。
A．气敏传感器 B. 荷重传感器 C. 差动变压器 D. 电容式加速度传感器11. 自来水公司到用户家中抄自来水表数据，得到的是（B ）。
A．瞬时流量，单位为t/h B. 累积流量，单位为t或3mC. 瞬时流量，单位为kg/sD. 累积流量，单位为kg12. 以下为各个元器件的符号，代表压电元件的符号是（C）。
《自动检测技术》期末考试试卷附答案
《自动检测技术》期末考试试卷附答案一、单选题（每题4分，共40分）1. 某台测温仪表的测温范围是200～600℃，而该仪表的最大绝对误差为±3℃，该仪表的精度等级是（）。
A．0.5级B．0.75级C．0.8级D．1.0级2.构成一个传感受器必不可少的部分是( )。
A．转换元件B．敏感元件C．转换电路D．嵌入式微处理器3. 湿敏电阻用交流电作为激励电源是为了( )。
A. 提高灵敏度B. 防止产生极化、电解作用C. 减小交流电桥平衡难度D. 节约用电4.（）电容传感器的输出特性是线性的，灵敏度是常数。
A. 变面积式B. 变极距式C. 变介电常数D. 变面积式和变介电常数5. 利用涡流传感器测量齿数Z=60的齿轮的转速，测得f=400Hz，则该齿轮的转速n等于（）r/min。
A. 400B. 3600C. 24000D. 606. 天平属于( )检测方法。
A．偏差法B．微差法C．零位法D．平衡法7. 霍尔元件（）霍尔传感器的灵敏度越高。
A. 越厚B. 越薄C. 没有关系D. 越大8. 磁场垂直于霍尔薄片，磁感应强度为B，但磁场方向与原磁场强度相反（θ＝180°）时，霍尔电动势( )，因此霍尔元件可用于测量交变磁场。
A．绝对值相同，符号相反B．绝对值相同，符号相同C．绝对值相反，符号相同D．绝对值相反，符号相反9. 绝对误差Δ与被测量的真值Ax之比是（）误差。
A. 实际相对误差B．示值相对误差C．引用相对误差D．系统相对误差10. 可听声波的频率范围一般为( )。
A．20Hz~200Hz B．20Hz~50Hz C．20Hz~20kHz D．20Hz~500Hz二、填空题（每空2分，共40分）1、金属热电阻的阻值随温度的升高而，为；半导体热电阻按其阻值与温度之间的变化关系可分为和两大类。
2、导体或半导体材料在的作用下，会产生，其也将随着发生变化，这种现象称为应变效应。
应变片传感器由和两部分组成。
《自动检测技术》试卷参考答案(A)
2008级电气自动化专业《自动检测技术》试卷(A)参考答案一、名词解释1、利用各种物理效应，选择适合的方法与装置，对生产，生活，科研等领域中的有关信息进行定性或定量的过程。
2、传感器是一种将被测非电量转换为与之对应的，便于处理的另一物理量的测量装置3、金属或半导体材料受外力作用变形时，其电阻值也随之发生变化。
4、用两种不同的导体A 和B 组成闭合回路，当两结点的温度不同时，回路中将产生电动势。
5、将金属导体置于变化的磁场中，导体内部将产生感应电流，此电流在金属导体内自行闭合，像水的漩涡一样，所以称为电涡流。
二、填空题1、测量单位，测量方法，测量仪器和设备。
2、系统误差，随机误差，粗大误差，随机误差，系统误差，粗大误差，剔除坏值。
3、50.4、±1℃, ±5%,±1%. 5NTC,PTC,CTR 6、单臂，双臂，全桥，εK U U i 40=，εK U U i 20=，εK U U i =0。
7、平板式，圆筒式，d s d s C r εεε0==，)/ln(2r R H C πε=。
8、桥式电路，调频电路，脉冲宽度电路。
三、问答题1.传感器是一种将被测非电量转换为与之对应的，便于处理的另一物理量的测量装置。
一般有敏感元件，传感元件，和测量电路组成，其中敏感元件直接感受被测量的变化，传感元件将其他非电量转化为电参量。
测量电路将电参量变为电量。
2，被测量不随时间变化或变化缓慢时传感器的输入—输出关系。
主要有线性度，灵敏度，分辨力，迟滞和重复性等，热电偶是基于热电效应原理制成，测温范围为：-270~+2800℃，热电阻是基于金属导体的电阻值随温度的升高而增大特性来测温的，测温范围为-200~+960℃，热敏电阻是半导体元件随温度的变化其阻值会发生较大改变的特性来测温的，测温范围为：-50~+350℃四、简述题１.当按下开门开关后，给定电压信号a U 与反馈信号c U 送入放大器，c a U U U -=∆＞0,设此时电机正传，带动卷筒卷线，大门逐渐升高，反馈信号c U不断增大，直到c a U U =，0=∆U 电机停转，大门完全打开；当按下关门的开关后，给定电压信号b U 与反馈信号c U 送入放大器，c b U U U -=∆＜0，电机反转，卷筒放线，大门下降，c U 减小，直到c b U U =，0=∆U 电机停转，大门关闭。
《自动检测技术》试卷参考答案(B)
二、填空题1.偏差式，零位式，微差式。
直接式，间接式，联立式。
2.被测非电量，电量。
3.等截面轴，悬臂梁。
弹簧管，波纹管，膜片和膜盒。
4. ±1℃, ±5%,±1%。
5. 单臂，双臂，全桥，εK U U i 40=，εK U U i 20=，εK U U i =0。
6. 平板式，圆筒式，d sd sC r εεε0==，)/ln(2r R H C πε=。
7. 电桥式，调幅式，调频式。
三、问答题1．静态特性是指被测量不随时间变化或变化缓慢时传感器的输出-输入关系， 线性度、灵敏度、分辨力、迟滞和重复性等。
2．应变片是靠电阻的变化测量应变的，所以希望电阻只随应变而变化，不受其他因素的影响。
而在实际应用中，除了应变能使应变片的电阻变化外，应变片所处环境的温度变化也会引起应变片电阻的变化。
补偿件补偿法和桥路自补偿。
3.双金属温度计的感温元件是用两种金属片牢固地粘贴在一起制成的双金属片，其一端固定，一端为自由端，当双金属片的温度改变时，由于两种金属膨胀系数不同而使自由端产生弯曲。
恒温箱，启辉器，电水壶，电饭煲，电熨斗等。
四．简述题 1.x lR R x =当电位器的工作电压为U 时，其输出电压为： U l x R R x l U R R R R R R R R R R U L Lx L x x L x Lx x )1(1)(-+=++-+= 2、当位移X 为零时，衔铁不动，021δδδ==，电感021L L L ==，021=-=∆L L L 当位移向上时，衔铁向上移动X ，x x +=-=0201,δδδδ则电感的变化量为：x x A N x A N x A N L L L ∙-=+--=-=∆)()(2)(22200200200221δμδμδμ 当位移向下时，衔铁也向下移动X ，x x -=+=0201,δδδδ电感的变化量为：x x A N x A N x A N L L L ∙--=--+=-=∆)()(2)(22200200200221δμδμδμ 电感变化量不但可以求出位移X 的大小，还可以根据符号判别X 的方向。
自动检测技术练习题加答案
期末练习题班级：____________ 姓名：____________ 成绩：________一、单项选择题：1.某位移传感器，在输入量变化5mm时，输出电压变化为300mV，其灵敏度为（ A ）。
A．60mV/mm B. 0.017mm/mV C. 60mm/mV D. 0.017mV/mm2. 应变电桥有3种不同的工作方式，如下选项，（C ）工作方式的灵敏度最高，（ A ）工作方式的灵敏度最低。
A．单臂桥 B. 双臂桥 C. 全桥3. 湿敏电阻用交流电作为激励电源是为了（ B ）。
A．提高灵敏度 B. 防止产生极化、电解作用 C. 减小交流电桥平衡难度4. 在使用测谎器时，被测试人由于说谎、紧张而手心出汗，可用（ D ）传感器来检测。
A．应变片 B. 热敏电阻 C. 气敏电阻 D. 湿敏电阻5. 螺线管式自感传感器采用差动结构是为了（ B ）。
A．加长线圈的长度从而增加线性范围 B. 提高灵敏度，减小温漂C. 降低成本D. 增加线圈对衔铁的吸引力6. 以下传感器中属于非接触测量的是（ C ）。
A．电位器传感器、电涡流传感器 B. 电容传感器、压电传感器C. 霍尔传感器、光电传感器D. 霍尔传感器、电位器传感器7. 电涡流接近开关可以利用电涡流原理检测出（ C ）的靠近程度。
A．人体 B. 水 C. 金属零件 D. 塑料零件8. 下图为电容式料位传感器示意图，其属于（ B ）类型的电容传感器。
A．变面积式 B. 变介电常数式 C. 变极距式9. 电子游标卡尺的分辨率可达0.01mm，行程可达200mm，它的内部所采用的是线性型的（ A ）电容传感器。
A．变面积式 B. 变极距式 C. 变介电常数式10. 轿车的保护气囊可用（ D ）来控制。
A．气敏传感器 B. 荷重传感器 C. 差动变压器 D. 电容式加速度传感器11. 自来水公司到用户家中抄自来水表数据，得到的是（ B ）。
m A．瞬时流量，单位为t/h B. 累积流量，单位为t或3C. 瞬时流量，单位为kg/sD. 累积流量，单位为kg12. 以下为各个元器件的符号，代表压电元件的符号是（ C）。
自动检测技术及应用课后习题答案(有大题)
11题：参考例题1-4。
9题：1、系统；2、系统；3、系统；4、系统；5、系统+随机； 6、系统；7、随机；8、系统；9、系统+随机；10、随机。
10题：1、系统误差； 2、随机误差； 3、粗大误差。
偏差特别大 弹着点接近正态分布 弹着点均偏向右上侧 10题：下图是射击弹着点示意图，请你分别说出图a、b、c各是什么原因造成的，应如何克服？
判定数字仪表位数的两条原则
能显示0~9所有数字的“位”是“整位”；
分数位的判定：在最大显示值中，以最高位所能显示的数值作为分子，用满量程的最高位作为分母。 例如:当某一数字表最大显示值为±1999（不考虑小数点），满量程计数值为±2000时，则它共有3个整位。最高位只能显示1，满量程最高位为2，所以它是3½位表。
8.汽车、自行车速度及里程的测量
出租车计价器外形 电动助动车仪表盘外形 工业或汽车中经常需要测量运动部件的转速、直线速度及累计行程等参数。现以大家都较熟悉的自行车的车速及累计公里数测量为例…… 与车轮联动 可参考汽车速度的测量原理
观察自行车的结构可知，车速及公里数与车轮的直径及转速成正比，因此应将注意力集中到自行车的前、后轮上。设车轮的直径为D(m)，则周长l =πD，车轮转动的圈数即为自行车行驶距离的基本参数。若转动圈数为N，则累计路程L=N l =NπD ；若每分钟转动的圈数为n(n=N/t圈/分钟)则车速v=60nl/1000(km/h) =0.06 n πD(km/h) 。
7题: (课堂讲解)。
8题：1、 可知：P=160mW；输出电压增加。 2、 0～24V 3、 4、 可知：Rx=3000Ω；UO=12V。
10题：(略)。
4题：1、查表知：α=0.00385。 2、Rt=100(1+0.00385×50)=119.25Ω。 3、查表知：Rt(50)=119.40Ω。 4、∆R=0.15 Ω；(0.15/119.40)×100%=0.126%。
热工自动检测技术练习题(含答案)
热工自动检测技术练习题（含答案）一、单选题（共40题，每题1分，共40分）1、XCZ-101与（）配合使用。
A、热电偶B、热电阻C、温度变送器D、以上都不是正确答案：A2、1151压力变送器工作电源是24V时，所带负载不应超过（）欧姆。
A、400B、没有要求C、500D、600正确答案：C3、用标准节流装置测管道流量时，要求流体在前( )管道直径长处形成典型的紊流，同时流束充满管道。
A、1.5倍B、1倍C、3倍D、2倍正确答案：B4、为了减小云母水位计的指示误差△H，应该（）。
A、缩短云母水位计的汽水连通管高度LB、将云母水位计中心线的安装位置偏高于汽包中心线约△H值C、加长云母水位计的汽水连通管高度LD、将云母水位计中心线的安装位置等于汽包中心线正确答案：B5、配接热电偶的动圈仪表改刻度,就是通过调整仪表量程电阻的大小,而动圈仪表改刻度前后,动圈表的上限（）应该是相同的。
A、电容B、电流C、电压D、电阻正确答案：B6、某A/D转换器，输入电压信号，为0-1V，输出为四位二进制数，输出是1001V时，输入是（）V。
A、【0.500，0.625）B、【0.5625,0.6250）C、0.5625D、0.63正确答案：B7、第一支温度计是（）发明的。
A、开尔文B、伽利略C、华伦海脱D、达尔文正确答案：B8、下列论点正确的是( )。
A、仪器仪表必须在规定的环境条件下使用, 才能保证不超出其准确度等级所表示的误差B、仪器仪表在任何环境条件下使用, 都不超出其准确定等级所表示的误差值C、仪器仪表必须在20℃,60%的环境条件下使用, 才能保证不超出其准确度等级所表示的误差值D、仪器仪表必须在25℃,40%的环境条件下使用, 才能保证不超出其准确度等级所表示的误差值正确答案：A9、超声波流量计是属于( )。
A、差压式流量计B、速度式流量计C、容积式流量计D、阻力式流量计正确答案：B10、量程为0-10mV的电子自动电位差计测量桥路，量程电阻阻值为（）欧姆A、2.66B、4C、2.74正确答案：C11、工作用镍铬-镍硅热电偶，采用( )补偿导线来进行冷端延伸。
热工自动检测技术习题(附答案)
热工自动检测技术习题（附答案）一、单选题（共40题，每题1分，共40分）1、在测量误差的分类当中，误差大小和符号固定或按一定规律变化的是( )。
A、基本误差B、粗大误差C、随机误差D、系统误差正确答案：D2、配热电阻的动圈仪表现场安装时，用三线制接法的主要优点是( )。
A、减少环境温度变化引起线路电阻变化对测量结果的影响B、提高测量精度C、抵消线路电阻的影响D、减少接触电阻正确答案：A3、测量就是被测量与（）比较，而得到测量值的测量方法。
A、标准量B、同性质的标准量C、已知量D、预先选定的单位正确答案：B4、一个工程大气压等于（）MPa。
A、1B、10C、0.1D、0.1013正确答案：C5、氧化锆管空气侧铂电极带（），烟气侧铂电极带（）。
A、负电，正电B、正电，正电C、负电，负电D、正电，负电正确答案：D6、XCZ-102型动圈式温度指示仪表与热电阻配套使用，可测量-200℃～500℃的温度。
该仪表测量范围是由( )决定的。
A、线路电阻B、桥臂电阻C、热电阻D、以上答案都不对正确答案：B7、对于采用相同的热电偶串联组测量同一温度，是以其热电偶的( )倍来计算对应的被测温度的。
A、1/(n+1)B、nC、1/nD、1正确答案：C8、智能仪表是指以( )为核心的仪表。
A、计算机B、微机C、单板机D、单片机正确答案：D9、热工测量技术包括（）A、自动检测B、热工参数测量方法C、测量仪表D、热工参数测量方法及实现仪表正确答案：D10、各种补偿导线的正极绝缘层均为( )。
A、白色B、黑色C、棕色D、红色正确答案：D11、机械量指的是以（）量为基础的量。
A、液压B、力的大小C、速度D、位移正确答案：D12、5G4051是一个八选一模拟开关，控制信号是（）。
A、000-111B、0-8C、三位二进制数D、二进制数rj正确答案：C13、热电偶的测温原理是基于热电效应，热电势大小和温度之间具有一定的函数关系，下列关系式中( )的写法是错误的。
第二版自动检测技术参考答案
第二版自动检测技术参考答案1）某压力仪表厂生产的压力表满度相对误差均控制在0.4%~0.6%，该压力表的精度等级应为C，另一家仪表厂需要购买压力表。
希望压力表满度的相对误差小于0.9%，应购买b级的压力表。
a、 0.2b。
0.5摄氏度。
1.0d。
一点五2）某采购员分别在三家商店购买100kg大米、10kg苹果、1kg巧克力，发现均缺少大约0.5公斤，但买家对出售巧克力的商店有最大的意见。
在这个例子中，这种心理效应的主要原因因素是b。
a、绝对误差B.指示的相对误差C.满量程的相对误差D.精度等级3）购买线性仪器时，必须从同一系列仪器中选择适当的量程。
此时，必须考虑尽量使选购的仪表量程为欲测量的c左右为宜。
a、 3倍B.10倍c.1.5倍d.0.75倍4）使用万用表的交流电压档（频率上限仅为5KHz）测量频率约为500KHz和10V的高频电压，发现示值还不到2v，该误差属于d。
用该表直流电压档测量5号干电池电压，结果表明，各示值均为1.8V，误差为a。
a.系统误差b.粗大误差c.随机误差d.动态误差5）重要场合使用的部件或仪表在采购后应进行高低温循环老化试验。
目的是了d。
a、提高准确性B.加速老化C.测试其性能指标D.提高可靠性2.各举出两个非电量电测的例子来说明1）静态测量；2）动态测量；3）直接测量；4）间接测量；5）接触测量；6）非接触测量；7）在线测量；8）离线测量。
3.有一温度计，它的测量范围为0～200℃，精度为0.5级，试求：1）该表可能出现的最大绝对误差为a。
a、 1摄氏度b.0.5摄氏度c.10摄氏度d.200摄氏度2）当示值为20℃时的示值相对误差为b，100℃时的示值相对误差为c。
a、1℃b.5%c.1%d.10%？4.测量240V左右的电压，要求被测指示相对误差的绝对值不大于0.6%。
问：如果被选中量程为250v电压表，其精度应选b级。
若选用量程为300v，其精度应选c级，若应选择量程为500V的电压表，其精度应为C级。
