光缆光纤布线知识及注意事项
光缆光纤布线知识及注意事项一、光缆光纤布线知识1.光缆类型光缆可以分为单模光缆和多模光缆两种。
单模光缆适用于长距离传输，多模光缆适用于短距离传输。
2.光纤类型光纤可以分为单模光纤和多模光纤两种。
单模光纤传输距离远，多模光纤传输距离短。
3.光纤接口类型光纤接口可以分为SC接口、LC接口等多种类型。
不同类型的接口适用于不同的应用场景。
4.光缆敷设方式光缆的敷设可以分为架空敷设、地下敷设等多种方式。
根据实际情况选择合适的敷设方式。
5.光缆辐射安全光缆在挖掘时要注意避免对人体造成辐射，特别是单模光缆。
二、光缆光纤布线注意事项1.环境条件2.光缆保护光缆在布线过程中需要进行保护，避免光缆被压力、弯曲或者拉力导致损坏。
光缆通常使用保护套管或者保护线槽进行保护。
3.光纤接触光纤在布线过程中需要避免露头，保证光纤接触的完整性，避免因接触不良导致信号传输问题。
4.光纤弯曲半径光纤在布线过程中需要保证弯曲半径，避免光纤过度弯曲导致信号传输损失。
一般建议的最小弯曲半径是光纤直径的10倍。
5.光缆长度在布线过程中需要考虑光缆的长度，避免光缆过长导致信号传输衰减。
一般建议的最大长度为100米。
6.光纤连接光缆在布线过程中需要进行连接，连接时需要注意光纤的清洁和插拔的正确操作，避免连接问题导致信号传输失败。
7.光缆标识在布线完成后，需要对光缆进行标识，以方便日后的维护和管理。
总结：光缆光纤布线是网络建设和通信工程中重要的一环，正确的布线和操作对于保证通信质量和网络稳定性具有重要意义。
在进行光缆光纤布线时，需要了解相关知识和注意事项，并根据实际情况选择合适的光缆和敷设方式。
同时，还需要对光缆进行保护和标识，以确保光缆的传输性能和日后的维护和管理工作。

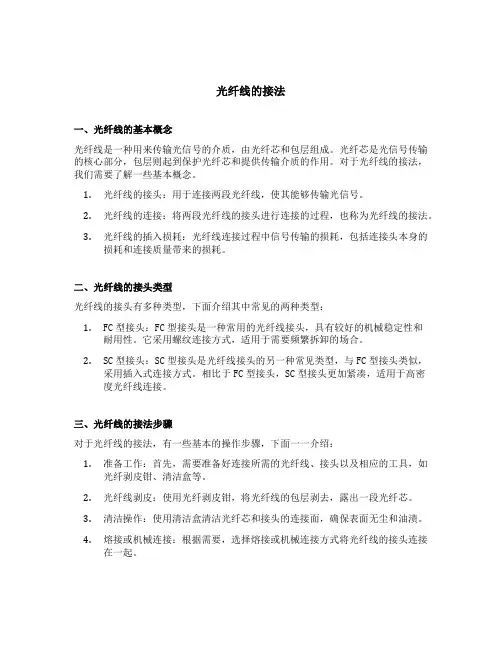

光纤线的接法
光纤线的接法一、光纤线的基本概念光纤线是一种用来传输光信号的介质，由光纤芯和包层组成。
光纤芯是光信号传输的核心部分，包层则起到保护光纤芯和提供传输介质的作用。
对于光纤线的接法，我们需要了解一些基本概念。
1.光纤线的接头：用于连接两段光纤线，使其能够传输光信号。
2.光纤线的连接：将两段光纤线的接头进行连接的过程，也称为光纤线的接法。
3.光纤线的插入损耗：光纤线连接过程中信号传输的损耗，包括连接头本身的损耗和连接质量带来的损耗。
二、光纤线的接头类型光纤线的接头有多种类型，下面介绍其中常见的两种类型：1.FC型接头：FC型接头是一种常用的光纤线接头，具有较好的机械稳定性和耐用性。
它采用螺纹连接方式，适用于需要频繁拆卸的场合。
2.SC型接头：SC型接头是光纤线接头的另一种常见类型，与FC型接头类似，采用插入式连接方式。
相比于FC型接头，SC型接头更加紧凑，适用于高密度光纤线连接。
三、光纤线的接法步骤对于光纤线的接法，有一些基本的操作步骤，下面一一介绍：1.准备工作：首先，需要准备好连接所需的光纤线、接头以及相应的工具，如光纤剥皮钳、清洁盒等。
2.光纤线剥皮：使用光纤剥皮钳，将光纤线的包层剥去，露出一段光纤芯。
3.清洁操作：使用清洁盒清洁光纤芯和接头的连接面，确保表面无尘和油渍。
4.熔接或机械连接：根据需要，选择熔接或机械连接方式将光纤线的接头连接在一起。
–熔接连接：将光纤线剥皮后的光纤芯进行熔接，使其连接紧密。
熔接需要使用专用的熔接机进行操作。
–机械连接：使用机械连接器将两端光纤线的接头进行连接。
机械连接的方式相对简单，但连接质量可能会受到影响。
5.保护套管：为了保护接头的连接部分，可以使用保护套管进行覆盖，提高连接的稳定性和可靠性。
6.检测和测试：完成接头连接后，需要进行光功率检测和传输信号测试，确保连接质量符合要求。
四、光纤线的接法注意事项在光纤线的接法过程中，需要注意一些事项，以保证连接质量和安全性：1.接头端面的清洁：接头端面的清洁非常重要，任何灰尘或油渍都可能影响连接质量。
光纤冷接步骤及注意事项
光纤冷接步骤及注意事项
光纤冷接的步骤主要包括以下五个部分：
1. 剥除：将冷接子尾管旋下，再将光纤穿入尾管，用开剥器将PVC层剥下，同时切断加强筋。
再使用光纤剥线钳最小的孔径清除涂覆层。
2. 清洁：用蘸有无水酒精的无纺布清洁裸纤。
3. 切：将光纤夹具连同光纤，在光纤切割刀的夹具座上进行切割。
4. 冷接：将光纤穿入冷接子本体。
5. 测试：用光纤测试笔来测试导通状态。
在光纤冷接过程中，需要注意以下事项：
1. 确保操作环境清洁，避免灰尘对光纤造成污染。
2. 确保光纤切割端面平整，选择合适的切割刀和夹具，以及调查整切割刀刀片使其处在最佳状态。
3. 切割的光纤长度要精准，光纤长度不够或过长都可能影响冷接效果。
光纤长度不够会导致端面之间存在间隙，增加成端损耗；光纤过长则会造成端面压力过大，引起光纤端面损坏。
4. 在光纤冷接过程中，应小心操作，避免使皮线光缆扭到、拉线受力、弯度过小或扎线受力等情况，以免对皮线光缆造成损坏。
总之，光纤冷接是一项技术活，需要仔细操作，遵循正确的步骤和注意事项，以确保冷接质量和效果。
光缆熔接的操作步骤和注意事项
光缆熔接的操作步骤和注意事项一、光缆熔接的操作步骤1.准备工作（1）检查熔接机的状态，确保机器正常运转；（2）清洁光缆和光纤，去除灰尘和污垢；（3）确认熔接机所需的电源和气源是否正常。
2.剥离光纤（1）使用剥线钳将光缆外护套剥离；（2）用切割钳修整光纤末端，使其平整。
3.清洁光纤（1）使用棉球蘸上酒精擦拭光纤末端，去除表面污垢；（2）用干净的棉球擦拭干净。
4.放置光纤将两根需要连接的光纤放入熔接机中，并调整位置，使其对齐。
5.设置参数根据不同的熔接要求，设置相应的参数，如温度、时间等。
6.开始熔接按下启动按钮开始进行熔接。
注意观察显示屏上的数据变化情况。
7.检查质量完成熔接后，使用显微镜检查连接点质量，并进行必要的调整和修整。
8.保护连接点将连接点用保护套或胶水进行保护，避免外界因素对连接点的影响。
二、光缆熔接的注意事项1.安全第一在进行光缆熔接时，一定要注意安全。
如佩戴防静电手环、避免触碰熔接机等。
2.保持清洁在熔接前，应该仔细清洁光缆和光纤末端，以确保连接质量。
3.正确放置光纤在放置光纤时，应该确保两根光纤末端对齐，并且不要用力过大，避免损坏纤芯。
4.设置合适的参数根据不同的熔接要求，设置合适的参数非常重要。
如果参数设置不当，会导致连接质量下降甚至失败。
5.观察数据变化情况在熔接过程中，应该注意观察显示屏上的数据变化情况。
如果发现异常情况及时停止操作并检查原因。
6.检查质量完成熔接后一定要使用显微镜检查连接点质量，并进行必要的调整和修整。
只有连接点质量良好才能确保通信质量。
7.保护连接点连接点是光缆熔接的最关键环节，一定要用保护套或胶水进行保护，避免外界因素对连接点的影响。
光纤连接方法
光纤连接方法光纤连接是一种高速、稳定的传输方式，广泛应用于通信、计算机网络和音视频传输领域。
本文将介绍光纤连接的基本原理、连接方式和注意事项。
一、光纤连接的基本原理光纤连接是利用光纤作为传输介质，将信息以光的形式传输。
光纤是一根细长的玻璃或塑料管道，内部光滑且光反射率高，可以将光信号传输到远距离。
当光信号从一端进入光纤时，会沿着光纤内壁一直传输到另一端，通过光电转换器将光信号转换成电信号，实现信息传输。
二、光纤连接的连接方式1. FC连接方式FC连接方式是一种常用的光纤连接方式，FC是Fiber Connector 的缩写。
该连接方式通过光纤连接器将两根光纤连接在一起，光纤连接器可以分为单模和多模两种。
单模连接器适用于长距离传输，多模连接器适用于短距离传输。
2. ST连接方式ST连接方式是一种常用的光纤连接方式，ST是Straight Tip的缩写。
该连接方式通过光纤连接器将两根光纤连接在一起，与FC连接方式类似，也可以分为单模和多模两种。
3. SC连接方式SC连接方式是一种常用的光纤连接方式，SC是Subscriber Connector的缩写。
该连接方式通过光纤连接器将两根光纤连接在一起，与FC连接方式类似，也可以分为单模和多模两种。
4. LC连接方式LC连接方式是一种常用的光纤连接方式，LC是Lucent Connector 的缩写。
该连接方式通过光纤连接器将两根光纤连接在一起，与FC 连接方式类似，也可以分为单模和多模两种。
5. MTP/MPO连接方式MTP/MPO连接方式是一种多芯光纤连接方式，MTP是Mechanical Transfer Pull的缩写，MPO是Multi-fiber Push On 的缩写。
该连接方式通过多芯光纤连接器将多根光纤连接在一起，适用于高速、大容量的数据传输。
三、光纤连接的注意事项1. 光纤连接器要与光纤的类型和模式匹配，否则容易造成信号损失。
2. 在连接光纤前，应先清洁光纤连接器的端面，避免灰尘和污垢影响信号传输。
光缆熔接的操作步骤和注意事项
光缆熔接的操作步骤和注意事项光缆熔接是一种将两根光纤连接在一起的技术，它是光纤通信中非常重要的一环。
在进行光缆熔接时，需要注意一些操作步骤和注意事项，以确保熔接的质量和稳定性。
一、操作步骤1.准备工作在进行光缆熔接之前，需要准备好一些工具和材料，如光缆熔接机、光纤剥皮器、清洁纸、酒精、光纤切割器等。
同时，需要将光缆的外皮和保护层剥离，露出裸露的光纤。
2.清洁光纤在进行光缆熔接之前，需要将光纤表面清洁干净，以确保熔接的质量。
可以使用清洁纸和酒精进行清洁，注意不要用手触摸光纤表面，以免留下污渍。
3.对齐光纤将两根光纤对齐，确保它们的端面平整、光滑，并且没有划痕或污渍。
可以使用光纤切割器对光纤进行切割，以确保端面的平整度。
4.熔接光纤将两根光纤放入光缆熔接机中，按照机器的操作指南进行熔接。
在熔接过程中，需要注意熔接时间、温度和压力等参数的设置，以确保熔接的质量和稳定性。
5.检查熔接质量熔接完成后，需要对熔接质量进行检查。
可以使用光纤测试仪进行测试，检查熔接点的损耗和反射等参数。
如果熔接质量不符合要求，需要重新进行熔接。
二、注意事项1.保持清洁在进行光缆熔接时，需要保持工作环境的清洁，避免灰尘和污渍对光纤的影响。
同时，需要保持光纤表面的清洁，避免污渍和指纹对熔接质量的影响。
2.注意安全在进行光缆熔接时，需要注意安全问题。
熔接机会产生高温，需要避免烫伤。
同时，需要避免光纤的弯曲和拉扯，以免损坏光纤。
3.注意熔接质量光缆熔接的质量直接影响到光纤通信的稳定性和可靠性。
因此，在进行光缆熔接时，需要注意熔接质量，确保熔接点的损耗和反射等参数符合要求。
4.注意熔接机的维护光缆熔接机是一种高精度的设备，需要定期进行维护和保养，以确保其正常运行。
同时，需要注意熔接机的使用寿命，及时更换老化的部件。
光缆熔接是一项非常重要的技术，需要注意操作步骤和注意事项，以确保熔接的质量和稳定性。
在进行光缆熔接时，需要保持清洁、注意安全、注意熔接质量和熔接机的维护，以确保光纤通信的稳定和可靠。
熔接光缆的八个步骤
熔接光缆的八个步骤熔接光缆是一种将两根光缆熔接在一起的技术，常用于光纤通信等领域。
下面将介绍熔接光缆的八个步骤，详细解释每个步骤的操作和注意事项。
步骤一：准备工作在开始熔接光缆之前，要进行一些准备工作。
首先，确保工作环境整洁干净，并且有足够的光源以便观察光纤的连接情况。
其次，检查熔接机的状态，确保设备正常工作并且有足够的熔接电极。
最后，检查要熔接的光缆两端的光纤是否完好无损，并尽量避免对光纤的弯曲和损坏。
步骤二：剥离光纤保护层首先，使用光缆剥皮钳或切割刀，将光缆两端的保护层剥离，露出光缆芯和光纤。
注意切割的力度要适中，以免损坏光纤。
剥离时要确保光纤端面光亮、平整。
步骤三：清洁光纤使用清洁剂和棉纤维棒清洁剥离后的光纤。
在清洁时，注意用轻柔的方式清洁，避免划伤光纤。
清洁后，用气枪吹干光纤，确保表面干燥。
步骤四：固定光纤将光缆插入熔接机的光纤固定夹，通过调节夹具的位置和压力，将光纤固定在夹具上。
确保光纤从夹具上突出的长度适当，不要过长或过短。
步骤五：对准光缆使用放大镜或显微镜观察光纤端面，并确保两根光纤对准。
可以通过调整光纤固定夹的位置或使用微调装置进行微调，使两根光纤的端面完全对齐。
步骤六：熔接光纤打开熔接机的电源开关，等待熔接机预热至设定温度。
然后，将两根光缆的端面放置在电极的中央。
按下熔接机的熔接按钮，开始熔接光纤。
熔接时要保持光纤的稳定，以免产生熔接质量下降的原因。
步骤七：冷却和保护熔接完成后，等待一段时间，让熔接部分冷却。
然后，将光缆接头放在光缆套管中，并使用热缩管加热收缩。
确保热缩管完全包裹住光缆接头，并且与光缆保持紧密连接。
步骤八：测试熔接完成后，使用光纤测试仪器对熔接部分进行测试，验证熔接质量。
测试项目包括光损耗、插损和回损等。
测试结果应符合相关标准，确保光缆连接质量良好。
总结：熔接光缆的八个步骤分别是准备工作、剥离光纤保护层、清洁光纤、固定光纤、对准光缆、熔接光纤、冷却和保护以及测试。
光缆接续基础知识
光缆接续基础知识光缆接续基础知识第⼀章光纤连接光纤连接是光缆施⼯中直接影响线路传输质量和使⽤寿命的关键技术。
第⼀节光纤连接的⽅式⽬前，光纤的连接⽅式，分为活动连接和固定连接两⼤类。
这两种连接⽅式在光缆线路上是不可缺少的。
⼀、活动连接⽅式光纤的活动连接，⼜称为活接头。
这种连接⽅式是通过光连接器实现的。
⼯程中⼀侧接线路的光纤，另⼀侧与设备来的尾纤连接。
光纤连接器，分多模和单模，其主要区别是加⼯精度和所⽤尾纤不同。
⽬前，多模光纤连接器的插⼊损耗，要求⼩于1dB。
单模光纤连接器的插⼊损耗⼀般为0.5dB。
⼆、固定连接⽅式光纤固定连接即永久性连接，习惯称死接头。
光缆线路中固定连接是⼤量的，因此，固定连接对线路质量有着⼗分重要的意义。
光纤固定连接的⽅法主要有熔接法、机械连接法。
光纤固定接头的连接损耗，由于受被连接光纤本⾝参数以及外部⼯艺等因素的影响，因此光纤连接损耗的⼀致性受到⼀定的限制，故在⼯程中，以平均连接损耗来衡量。
光缆线路对连接损耗的要求，从实⽤化看，0.5dB的连接损耗已经可以满⾜基本要求了，就是说光纤连接损耗达到0.5dB表明连接技术已基本达到实⽤化阶段。
但随着光纤⽣产⼯艺和连接技术的不断成熟，光纤连接损耗已经⼤⼤降低，⽬前，机械连接法的连接损耗典型值为0.1dB，⼀般平均在0.~0.2dB⽔平；熔接法多数可以做到平均⼩于0.1dB，不少⼯程可以达到⼩于0.05dB的良好⽔平。
第⼆节光纤熔接法光纤熔接法，是⽬前采⽤最⼴泛的⼀种⽅法。
它借助光纤熔接机的电极的尖端放电，其电弧所产⽣的⾼温使被连接的光纤熔为⼀体。
⼀、光纤熔接程序采⽤熔接法的光纤连接程序如图1所⽰。
⼀、去除光纤涂层光纤涂层，对于松套光纤、⾻架式光纤，主要指去除预涂层；对于紧套光纤来说，还包括去除尼龙外护层。
⼆次涂层，⼀般⽤专⽤剥离钳去除；对于⼀次涂层，可采⽤预涂层剥离钳或化学去除剂等⽅法去除。
在正式⼯程中，光纤连接⼀般不采⽤⼑⽚去除的简易⽅法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤连接的方式及注意事项分析
面对需求不断提升的情形，目前不少用户对所安装的双绞线不进行认证测试，而是在网络调试过程中进行检验，当网络可以连通时就认为所安装的电缆是合格的。
这种做法不仅是错误的而且是十分危险的。
因为网络调试时网络的流量很低，此时用户感觉不到有问题，但当网络流量很高时，就可能出现很难上网的情况。
网络调试可以连通并不表示该电缆符合安装标准，也不表示该电缆在网络正常运行时可以准确无误地工作。
另外，目前大部分用户安装的是5类双绞线，运行的网络是10Base-T，但是10Base-T可以运行并不代表100Base-TX也可以运行。
因此对安装的电缆是否可以支持高速信号一定要通过有关的认证测试才可以证明其性能，否则，当升级到高速网时才发现电缆有问题，此时已经不可能或很难修复了。
因此，网络安全运行的最基本条件就是要保证传输介质的安全、可靠和有效，必须要做到网络布线连接组件的高度安全稳定和组件之间的良好匹配性，尽可能的降低信号的损耗，以及提供足够的传输容量来支持今天和明天的应用需求。
在这里，我们仅对光纤网络进行一下讨论。
利用光在玻璃或塑料制成的纤维中的全反射原理而达成的光传导工具接到公司或家或机房。
利用交换机或其他终端转换为普通RJ45网线接到电脑上，也叫LAN，由交换机或其他终端自动分配IP，内网IP需要在终端后台设置，默认为自动，不用拨号。
我国研究开发光纤通信正处于十年动乱时期，处于封闭状态。
国外技术基本无法借鉴，纯属自己摸索，一切都要自己搞，包括光纤、光电子器件和光纤通信系统。
就研制光纤来说，原料提纯、熔炼车床、拉丝机，还包括光纤的测试仪表和接续工具也全都要自己开发，困难极大。
武汉邮电科学研究院，考虑到保证光纤通信最终能为经济建设所用，开展了全面研究，除研制光纤外，还开展光电子器件和光纤通信系统的研制，使我国至今具有了完整的光纤通信产业。
在目前通用的光纤布线网络中，由于布线使用的光纤的工艺和品质普遍比较稳定，所以由光纤构成的光缆和各类光纤连接器、跳线、尾纤等组件的特性多数是比较稳定的，并且在布线实际使用过程中，他们是相对比较固定的，下面，我们对目前较为常用的光纤连接技。
