常用材料泊松比
材料弹性模量及泊松比━━━━━━━━━━━━━━━━━━━━━━━━━名称弹性模量E切变模量G泊松比μ GPa GPa ─────────────────────────镍铬钢206 79.38 0.25-0.30合金钢206 79.38 0.25-0.30碳钢196-206 79 0.24-0.28铸钢172-202 0.3球墨铸铁140-154 73-76 0.23-0.27灰铸铁113-157 44 0.23-0.27白口铸铁113-157 44 0.23-0.27冷拔纯铜127 48轧制磷青铜113 41 0.32-0.35轧制纯铜108 39 0.31-0.34轧制锰青铜108 39 0.35铸铝青铜103 41冷拔黄铜89-97 34-36 0.32-0.42轧制锌82 31 0.27硬铝合金70 26轧制铝68 25-26 0.32-0.36铅17 7 0.42玻璃55 22 0.25混凝土14-23 4.9-15.7 0.1-0.18纵纹木材9.8-12 0.5横纹木材0.5-0.98 0.44-0.64橡胶0.00784 0.47电木1.96-2.94 0.69-2.06 0.35-0.38尼龙28.3 10.1 0.4可锻铸铁152拔制铝线69大理石55花岗石48石灰石41尼龙1010 10.7夹布酚醛塑料4-8.8石棉酚醛塑料1.3高压聚乙烯0.15-0.25低压聚乙烯0.49-0.78聚丙烯1.32-1.42
摩擦系数
0.20～0.25 0.26～0.30 0.40～0.50 0.45～0.60
从上式看出，最小值为0.2，但文中未交代粗糙度的单位，如按常规粗糙度单位μm理解，普通钢板的粗糙度Ra为6.3~12.5，也就是说摩擦系数可以取到0.6。
根据另一篇参考文献的实验结果，钢板与水泥块的摩擦系数为0.76，有水时为0.7
摩擦系数━━━━━━━━━━━━━━━━━━━━━━━━摩擦副材料摩擦系数μ无润滑有润滑────────────────────────钢-钢0.15* 0.1-0.12* 0.1 0.05-0.1钢-软钢0.2 0.1-0.2钢-不淬火的T8 0.15 0.03钢-铸铁0.2-0.3* 0.05-0.15 0.16-0.18钢-黄铜0.19 0.03钢-青铜0.15-0.18 0.1-0.15* 0.07钢-铝0.17 0.02钢-轴承合金0.2 0.04钢-夹布胶木0.22 -钢-钢纸0.22 -钢-冰0.027* - 0.014石棉基材料-铸铁或钢0.25-0.40 0.08-0.12皮革-铸铁或钢0.30-0.50 0.12-0.15材料(硬木)-铸铁或钢0.20-0.35 0.12-0.16软木-铸铁或钢0.30-0.50 0.15-0.25钢纸-铸铁或钢0.30-0.50 0.12-0.17毛毡-铸铁或钢0.22 0.18软钢-铸铁0.2*,0.18 0.05-0.15软钢-青铜0.2*,0.18 0.07-0.15铸铁-铸铁0.15 0.15-0.16 0.07-0.12铸铁-青铜0.28* 0.16* 0.15-0.21 0.07-0.15铸铁-皮革0.55*,0.28 0.15*,0.12铸铁-橡皮0.8 0.5皮革-木料0.4-0.5* - 0.03-0.05铜-T8钢0.15 0.03铜-铜0.20 -黄铜-不淬火的T8钢0.19 0.03黄铜-淬火的T8钢0.14 0.02黄铜-黄铜0.17 0.02黄铜-钢0.30 0.02黄铜-硬橡胶0.25 -黄铜-石板0.25 -黄铜-绝缘物0.27 -青铜-不淬火的T8钢0.16 -青铜-黄铜0.16 -青铜-青铜0.15-0.20 0.04-0.10青铜-钢0.16 -青铜-夹布胶木0.23 -青铜-钢纸0.24 -青铜-树脂0.21 -青铜-硬橡胶0.36 -青铜-石板0.33 -青铜-绝缘物0.26 -铝-不淬火的T8钢0.18 0.03铝-淬火的T8钢0.17 0.02铝-黄铜0.27 0.02铝-青铜0.22 -铝-钢0.30 0.02铝-夹布胶木0.26 -硅铝合金-夹布胶木0.34 -硅铝合金-钢纸0.32 -硅铝合金-树脂0.28 -硅铝合金-硬橡胶0.25 -硅铝合金-石板0.26 -硅铝合金-绝缘物0.26 -钢-粉末冶金0.35-0.55* -木材-木材0.4-0.6* 0.1* 0.2-0.5 0.07-0.10麻绳-木材0.5-0.8* - 0.5 45号淬火钢-聚甲醛0.46 0.016 45号淬火钢-聚碳酸脂0.30 0.03 45号淬火钢-尼龙9(加0.57 0.02 3%MoS2填充料) 45号淬火钢-尼龙9(加0.48 0.023 30%玻璃纤维填充物) 45号淬火钢-尼龙1010 0.039 - (加30%玻璃纤维填充物) 45号淬火钢-尼龙1010 0.07 - (加40%玻璃纤维填充物) 45号淬火钢-氯化聚醚0.35 0.034 45号淬火钢-苯乙烯0.35-0.46 0.018 -丁二烯-丙烯腈共聚体(ABS)━━━━━━━━━━━━━━━━━━━━━━━━注:1.表中滑动摩擦系数是试验数值,只能作为近似计算参考. 2.表中带"*"者为静摩擦系数.各种工程用塑料的摩擦系数━━━━━━━━━━━━━━━━━━━━━━━━━━下试样上试样(钢)上试样(塑料)静摩擦动摩擦静摩擦动摩擦(塑料)系数μs系数μk系数μs系数μk ──────────────────────────聚四氟乙烯0.10 0.05 0.04 0.04聚全氟乙丙烯0.25 0.18 - -低密度聚乙烯0.27 0.26 0.33 0.33高密度聚乙烯0.18 0.08-0.12 0.12 0.11聚甲醛0.14 0.13 - -聚偏二氟乙烯0.33 0.25 - -聚碳酸酯0.60 0.53 - -聚苯二甲酸乙0.29 0.28 0.27* 0.20*二醇酯聚酰胺(尼龙66) 0.37 0.34 0.42* 0.35*聚三氟氯乙烯0.45* 0.33* 0.43* 0.32*聚氯乙烯0.45* 0.40* 0.50* 0.40*聚偏二氯乙烯0.68* 0.45* 0.90* 0.52*━━━━━━━━━━━━━━━━━━━━━━━━━━注:*表示粘滑运动.常用材料的滚动摩擦系数━━━━━━━━━━━━━━━━━━━━摩擦副材料滚动摩擦系数k,cm ────────────────────淬火钢-淬火钢0.001铸铁-铸铁0.05木材-钢0.03-0.04木材-木材0.05-0.08铁或钢质车轮-木面0.15-0.25钢质车轮-钢轨0.05━━━━━━━━━━━━━━━━━━━━注:表中滚动摩擦系数是试验值,只能作近似参考.
经过多篇文献的互相验证，普通钢板与混凝土的摩擦系数应该可以取0.6
计算时考虑安全系数，可适当降低。
表面锈蚀பைடு நூலகம்度无锈轻锈重锈腐锈
锈蚀特征手感光滑，少量锈蚀，可用干布擦净手感粗糙，砂纸打磨后基本平整颗粒状锈蚀，砂纸打磨后局部有锈坑片状锈渣，砂纸打磨后表面布满锈坑
粗糙度
0.025～0.040 0.050～0.170 0.170～0.340 0.230～0.660
胶结剪切强度
0.435 0.568 0.758 0.762
常用材料弹性模量及泊松比
(《钢结构设计规范》GB 5001７━2003表3、４、３统一取弹性模量２060００MPa 。
泊松比约为０。
3 )(有限元材料库得参数为:45号钢密度789０ｋg/m3,泊松比0.2６９,杨氏模量２0９00０G Ｐ。
)(ＨＴ200,弹性模量为135GP ａ,泊松比为０、２7)(HT20０ 密度:７、2-7。
３,弹性模量:70-８0; 泊松比0。
24—0、２５ ;热膨胀系数 加热: １0冷却—８)(用灰铸铁 ＨT ２０0,根据资料可知其密度为7340kg ／m3,弹性模量为12０ＧPa ,泊松比为0。
25)(ＨＴ２00,弹性模量Ｅ=1.22ｅ 11 Ｐａ, 泊松比λ=0。
25,密度ρ=7８00 k ｇ/ｍ 3) ( HT200 122 /０。
3 /7。
2 ×1０ — ６)(材料H Ｔ200,密度为7。
8103 kg / m 3 ,弹性模量为 14５ ＧＰａ,泊松比为0。
3) ( H Ｔ２00,其弹性模量 E=14０ＧPa,泊松 比μ=0、２５,密度ρ＝７.8×10 3 ｋg ／m 3) (模具材料为灰口铸铁 ＨT2０0,C —３.47%,Si —2。
5％,密度 ７210 ｋg ／ m3 ,泊松比 0.27、)(箱体材料为HT200,其性能参数为:弹性模量E=1.4×10 11 Pa,泊松比μ=０。
3,密度为ρ＝7.8×10 3 k ｇ.m —3 )(模型材料H Ｔ200,其主要物理与机械性能参数如下:密度7。
25 t ／m 3 ,弹性模量１26 ＧPa, 泊松比0。
３)(垫板得材料采用 HT200, 材料相关参数查表可 得, 弹性模量 E = １120 ×1０ 5 N /mm 2 , 泊松比 μ= ０125, 密度ρ=7１２ ×10 - 9 ｔ ／m ｍ 3)表58—２3,常用材料得弹性模量,泊松比与线胀系数灰铸铁(HT1５0、HT200) ７0～80 0。
常用材料的弹性模量与泊松比
常用材料的弹性模量与泊松比弹性模量是一个材料对外加力产生形变的抵抗能力的度量，而泊松比是衡量材料在拉伸或压缩时横向收缩或扩展程度的因素。
不同材料的弹性模量和泊松比对于工程设计和材料选择非常重要。
以下是一些常用材料的弹性模量和泊松比的示例：1.金属材料：金属具有较高的弹性模量和较低的泊松比，使其具有很好的强度和刚性。
-钢：弹性模量通常在200-220GPa之间，泊松比约为0.3-铝：弹性模量约为70-80GPa，泊松比约为0.33-铜：弹性模量约为110-140GPa，泊松比约为0.342.陶瓷材料：陶瓷材料通常是非金属的，具有高硬度和低弹性模量。
-瓷砖：弹性模量约为60-80GPa，泊松比约为0.2至0.3-氧化铝陶瓷：弹性模量约为350-400GPa，泊松比约为0.2至0.25 -碳化硅陶瓷：弹性模量约为400-500GPa，泊松比约为0.1至0.2 3.高分子材料：高分子材料具有较低的弹性模量和较高的泊松比，使其具有较好的延展性和柔韧性。
-聚乙烯：弹性模量约为0.1-0.3GPa，泊松比约为0.42至0.49-聚丙烯：弹性模量约为0.8-2.0GPa，泊松比约为0.36至0.42-聚苯乙烯：弹性模量约为2.5-3.5GPa，泊松比约为0.39至0.43 4.合成材料：合成材料通常由不同类型的材料组合而成，其弹性模量和泊松比可能因组合方式而有所不同。
-碳纤维增强复合材料：弹性模量约为130-330GPa，泊松比约为0.2至0.4-玻璃纤维增强复合材料：弹性模量约为20-45GPa，泊松比约为0.2至0.3-聚合物混凝土：弹性模量约为20-40GPa，泊松比约为0.17至0.22需要注意的是，上述数值仅为常见材料的一般范围，具体数值可能会因材料的制备方法、组分和结构等因素而有所不同。
另外，弹性模量和泊松比还可以通过实验测量来获取，因此具体的数值可以在实验室中精确测定。
常用材料泊松比范文
常用材料泊松比范文泊松比是材料力学性质的一个重要参数，用来衡量材料在受力时的变形特性。
它表示的是材料在受到拉伸或压缩力作用时，沿着应力方向的线性应变与垂直应力方向的线性应变的比值。
泊松比常用符号为ν，其计算公式为：ν=-（Δd/d）/（ΔL/L）其中，Δd表示垂直应力方向的线性变形量，ΔL表示应力方向的线性变形量，d和L分别表示变形前的垂直和应力方向的长度。
泊松比是一个无量纲的数值，其取值范围通常在0.0到0.5之间。
对于大多数工程材料来说，泊松比的取值都在这个范围内。
以下是常用材料的泊松比取值：1.金属材料：-铝合金：0.33-铜：0.34-钢：0.27-0.30-不锈钢：0.28-0.30-钛：0.312.塑料材料：-聚氯乙烯（PVC）：0.42-0.44-聚丙烯（PP）：0.35-0.45-聚苯乙烯（PS）：0.35-聚四氟乙烯（PTFE）：0.42-聚乙烯（PE）：0.38-0.48 3.橡胶材料：-天然橡胶：0.49-0.50-丁苯橡胶：0.45-0.49-EPDM橡胶：0.36-0.46-丙烯橡胶：0.44-0.49-氯丁橡胶：0.43-0.494.木材：-松木：0.18-0.21-桦木：0.24-0.34-橡木：0.30-0.40-楠木：0.18-0.29-柚木：0.23-0.345.石材：-大理石：0.25-0.35-花岗岩：0.15-0.25-麻石：0.13-0.18-砖石：0.20-0.30-混凝土：0.15-0.20以上数值仅为常见材料的泊松比取值范围，实际的数值会受到材料成分、制备工艺等因素的影响，因此应根据具体情况进行准确的测量和确定。
泊松比的大小对材料的机械性能有一定的影响，合理选择材料的泊松比有助于提高结构的稳定性和力学性能。
同时，泊松比也是材料疲劳寿命和断裂强度等方面的重要参数，对于工程设计和材料选型具有一定的指导价值。
常用材料泊松比
━━━━━━━━━━━━━━━━━━━━━━━━
摩擦副材料
摩擦系数μ
无润滑 有润滑
────────────────────────
钢—钢
0.15* 0。1-0。12＊
0.1 0。05—0。1
钢—软钢
0。2 0.1-0。2
钢—不淬火的 T8 0。15 0.03
钢-铸铁
0.2—0.3* 0.05—0.15
0.03
黄铜-淬火的 T8 钢 0.14
0。02
黄铜—黄铜
0.17
0。02
黄铜-钢
0。30
0.02
黄铜-硬橡胶
0。25
-
黄铜-石板
0.25
-
黄铜—绝缘物
0。27
—
青铜-不淬火的 T8 钢 0。16
-
青铜—黄铜
0.16
—
青铜-青铜
0。15-0。20 0.04—0.10
青铜-钢
0。16
—
青铜—夹布胶木 0.23
-
(加 40％玻璃纤维填充物)
45 号淬火钢—氯化聚醚 0.35
0。034
45 号淬火钢-苯乙烯 0.35—0。46 0。018
—丁二烯-丙烯腈共聚
体(ABS)
━━━━━━━━━━━━━━━━━━━━━━━━
注：1。表中滑动摩擦系数是试验数值，只能作为近似计算参考.
2。表中带”＊"者为静摩擦系数.
各种工程用塑料的摩擦系数
材料弹性模量及泊松比
━━━━━━━━━━━━━━━━━━━━━━━━━
名 称 弹性模量 E 切变模量 G 泊松比 μ
GPa
GPa
─────────────────────────
常用材料弹性模量及泊松比
常用材料弹性模量及泊松比弹性模量和泊松比是描述材料的力学性质的两个重要参数。
弹性模量是衡量材料抵抗形变能力的指标，泊松比则描述了材料在受力情况下的体积变化情况。
本文将介绍常用材料的弹性模量和泊松比。
一、金属材料1.1 铁铁是一种常见的金属材料，广泛用于建筑、机械制造和电器等领域。
铁的弹性模量通常在170到200 GPa之间，泊松比约为0.28。
铁具有良好的可塑性和导热性能，适用于各种应力和环境条件。
1.2 铝铝是一种轻质金属，广泛应用于航空、汽车和包装等行业。
铝的弹性模量约为70 GPa，泊松比约为0.33。
相比于铁，铝具有更小的弹性模量和更大的泊松比，使其在某些情况下更加适用。
1.3 钛钛是一种高强度、低密度的金属材料，被广泛应用于航空航天和医疗领域。
钛的弹性模量约为105 GPa，泊松比约为0.34。
钛具有良好的耐腐蚀性和生物相容性，因此在高要求的应用中得到广泛应用。
二、非金属材料2.1 玻璃玻璃是一种无定型非晶体材料，用于建筑、器皿和光学等领域。
玻璃的弹性模量约为60至90 GPa之间，泊松比约为0.2至0.4。
玻璃的弹性模量较低，因此具有较大的变形能力。
2.2 混凝土混凝土是一种常见的建筑材料，具有较高的强度和耐久性。
混凝土的弹性模量约为30至50 GPa之间，泊松比约为0.15至0.25。
与金属相比，混凝土的弹性模量较低，但泊松比较小。
2.3 塑料塑料是一类广泛使用的材料，具有良好的可塑性和耐腐蚀性。
不同种类的塑料具有不同的弹性模量和泊松比。
一般来说，塑料的弹性模量在1至4 GPa之间，泊松比在0.3至0.5之间。
三、其他材料3.1 橡胶橡胶是一种高弹性的材料，广泛应用于密封和减震等领域。
橡胶的弹性模量通常在0.01至1 GPa之间，泊松比约为0.45至0.5。
橡胶具有较小的弹性模量和较大的泊松比，使其能够有效地吸收和缓冲应力。
3.2 骨骼组织人体骨骼组织是一种复杂的生物材料，具有优异的力学性能。

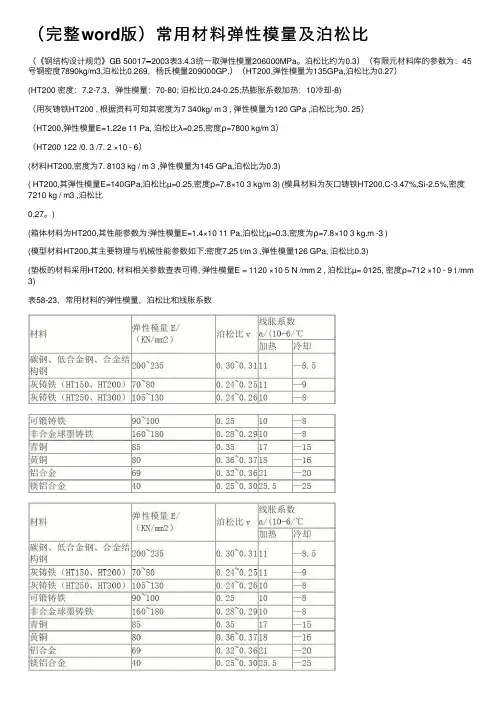

（完整word版）常用材料弹性模量及泊松比
（完整word版）常⽤材料弹性模量及泊松⽐（《钢结构设计规范》GB 50017━2003表3.4.3统⼀取弹性模量206000MPa。
泊松⽐约为0.3）（有限元材料库的参数为：45号钢密度7890kg/m3,泊松⽐0.269，杨⽒模量209000GP.）（HT200,弹性模量为135GPa,泊松⽐为0.27）(HT200 密度：7.2-7.3，弹性模量：70-80; 泊松⽐0.24-0.25;热膨胀系数加热：10冷却-8)（⽤灰铸铁HT200 , 根据资料可知其密度为7 340kg/ m 3 , 弹性模量为120 GPa ,泊松⽐为0. 25）（HT200,弹性模量E=1.22e 11 Pa, 泊松⽐λ=0.25,密度ρ=7800 kg/m 3）（HT200 122 /0. 3 /7. 2 ×10 - 6）(材料HT200,密度为7. 8103 kg / m 3 ,弹性模量为145 GPa,泊松⽐为0.3)( HT200,其弹性模量E=140GPa,泊松⽐µ=0.25,密度ρ=7.8×10 3 kg/m 3) (模具材料为灰⼝铸铁HT200,C-3.47%,Si-2.5%,密度7210 kg / m3 ,泊松⽐0.27。
)(箱体材料为HT200,其性能参数为:弹性模量E=1.4×10 11 Pa,泊松⽐µ=0.3,密度为ρ=7.8×10 3 kg.m -3 )(模型材料HT200,其主要物理与机械性能参数如下:密度7.25 t/m 3 ,弹性模量126 GPa, 泊松⽐0.3)(垫板的材料采⽤HT200, 材料相关参数查表可得, 弹性模量E = 1120 ×10 5 N /mm 2 , 泊松⽐µ= 0125, 密度ρ=712 ×10 - 9 t /mm 3)表58-23，常⽤材料的弹性模量，泊松⽐和线胀系数常⽤材料弹性模量及泊松⽐━━━━━━━━━━━━━━━━━━━━━━━━━名称弹性模量E 切变模量G 泊松⽐µGPa GPa─────────────────────────镍铬钢206 79.38 0.25-0.30合⾦钢206 79.38 0.25-0.30碳钢196-206 79 0.24-0.28铸钢172-202 0.3球墨铸铁140-154 73-76 0.23-0.27灰铸铁113-157 44 0.23-0.27⽩⼝铸铁113-157 44 0.23-0.27冷拔纯铜127 48轧制磷青铜113 41 0.32-0.35轧制纯铜108 39 0.31-0.34轧制锰青铜108 39 0.35铸铝青铜103 41冷拔黄铜89-97 34-36 0.32-0.42 轧制锌82 31 0.27硬铝合⾦70 26轧制铝68 25-26 0.32-0.36铅17 7 0.42玻璃55 22 0.25混凝⼟14-23 4.9-15.7 0.1-0.18纵纹⽊材9.8-12 0.5横纹⽊材0.5-0.98 0.44-0.64橡胶0.00784 0.47电⽊1.96-2.94 0.69-2.06 0.35-0.38尼龙28.3 10.1 0.4可锻铸铁152拔制铝线69⼤理⽯55花岗⽯48⽯灰⽯41尼龙1010 10.7夹布酚醛塑料4-8.8 ⽯棉酚醛塑料1.3⾼压聚⼄烯0.15-0.25低压聚⼄烯0.49-0.78 聚丙烯1.32-1.42。
(完整word版)常用材料泊松比
摩擦系数━━━━━━━━━━━━━━━━━━━━━━━━摩擦副材料摩擦系数μ无润滑有润滑────────────────────────钢—钢 0.15＊ 0。
1—0.12*0。
1 0。
05—0。
1钢-软钢 0。
2 0.1—0。
2钢—不淬火的T8 0。
15 0。
03钢-铸铁 0。
2—0。
3* 0.05—0。
150。
16-0。
18钢—黄铜 0.19 0。
03钢-青铜0.15—0.18 0.1-0.15*0。
07钢-铝0.17 0。
02钢—轴承合金0.2 0。
04钢—夹布胶木0。
22 -钢-钢纸0。
22 —钢-冰0。
027＊—0.014石棉基材料-铸铁或钢 0.25-0。
40 0.08-0。
12皮革-铸铁或钢 0。
30—0.50 0。
12—0。
15 材料(硬木）-铸铁或钢 0。
20—0。
35 0。
12-0.16 软木-铸铁或钢 0.30—0.50 0.15-0.25钢纸—铸铁或钢 0。
30-0。
50 0.12-0.17毛毡-铸铁或钢 0.22 0。
18软钢—铸铁 0.2＊,0。
18 0。
05-0.15软钢-青铜 0。
2*,0.18 0.07—0.15铸铁—铸铁 0.15 0。
15-0.160。
07-0.12铸铁-青铜 0。
28* 0。
16*0。
15—0.21 0.07—0。
15铸铁—皮革0.55*,0.28 0。
15*，0。
12铸铁-橡皮 0.8 0。
5皮革—木料0。
4—0.5* —0。
03—0.05铜—T8钢0。
15 0。
03铜—铜0。
20 —黄铜-不淬火的T8钢 0。
19 0.03黄铜-淬火的T8钢 0。
14 0.02黄铜—黄铜 0。
17 0。
02黄铜—钢 0.30 0.02黄铜-硬橡胶 0。
25 -黄铜—石板 0。
25 -黄铜—绝缘物 0。
27 —青铜—不淬火的T8钢 0.16 -青铜-黄铜 0。
16 -青铜-青铜 0。
15—0.20 0。
04-0。
10青铜-钢0.16 -青铜—夹布胶木0。
23 -青铜-钢纸0.24 -青铜-树脂0.21 -青铜—硬橡胶0。
常用金属材料的弹性模量及泊松比
常用金属材料的弹性模量及泊松比弹性模量是材料在受力时发生形变的能力，它反映了材料的硬度和刚性。
泊松比是材料在受力时在横向上的收缩能力，它反映了材料的形变特性。
以下是一些常用金属材料的弹性模量和泊松比的详细介绍。
1.铁：弹性模量：110-200GPa泊松比：0.27-0.3铁是一种常见的金属材料，具有较高的弹性模量和中等的泊松比。
它的弹性模量范围比较大，主要取决于铁的尺寸、纯度和晶格结构。
铁的泊松比在0.27到0.3之间，这意味着在受力时，铁在横向上会有一定的收缩能力。
2.铝：弹性模量：68-79GPa泊松比：0.33铝是一种轻质金属，具有较低的弹性模量和较高的泊松比。
它的弹性模量相对较小，这使得铝在受力时会更容易产生形变。
铝的泊松比为0.33，这表示在受力时，铝在横向上会有一些收缩。
3.铜：弹性模量：110-130GPa泊松比：0.33铜是一种具有良好导电性和导热性的金属，具有适中的弹性模量和泊松比。
铜的弹性模量在110-130GPa之间，比铝高一些。
铜的泊松比与铝相同，为0.33，这意味着在受力时，铜在横向上会有一些收缩。
4.钢：弹性模量：200-210GPa泊松比：0.3钢是一种由铁和碳组成的合金，具有高强度和较高的弹性模量。
钢的弹性模量约为200-210GPa，在所有常见金属中属于较高水平。
钢的泊松比为0.3，与铁相似，表示在受力时，钢在横向上会有一定的收缩。
5.钛：弹性模量：95-120GPa泊松比：0.33钛是一种轻质高强度金属，具有适中的弹性模量和泊松比。
钛的弹性模量在95-120GPa之间，较低于钢和铁。
钛的泊松比为0.33，与铝和铜相似，表示在受力时，钛在横向上会有一些收缩。
总结：常用金属材料的弹性模量和泊松比可以根据具体材料的类型和组成有所差异。
然而，一般来说，铁和钢具有较高的弹性模量，而铝和钛具有较低的弹性模量。
泊松比相对较为接近，大约在0.27到0.33之间。
这些数据对于设计和工程领域中的强度计算和形变分析等方面非常重要。
常用材料的弹性模量及泊松比
常用材料的弹性模量及泊松比
弹性模量是材料的一项重要力学性质，它描述了材料在受力时的变形能力。
而泊松比则是描述材料压缩时横向变形与纵向变形的比值。
以下是一些常用材料的弹性模量及泊松比。
1.金属材料：
-铁：弹性模量为190-210GPa，泊松比为0.27-0.30；
-铝：弹性模量为69GPa，泊松比为0.33；
-铜：弹性模量为117-130GPa，泊松比为0.33；
-不锈钢：弹性模量为190-210GPa，泊松比为0.3；
-钛：弹性模量为100-116GPa，泊松比为0.32
2.非金属材料：
-塑料（聚合物）：弹性模量为1-3GPa，泊松比为0.3；
-橡胶：弹性模量为0.01-0.1GPa，泊松比为0.45；
-玻璃：弹性模量为60-90GPa，泊松比为0.23；
-水泥：弹性模量为20-40GPa，泊松比为0.2-0.25；
-石头（大理石、花岗岩）：弹性模量为70-90GPa，泊松比为0.2-0.25
3.复合材料：
-碳纤维复合材料：弹性模量为250-500GPa，泊松比为0.2-0.3；
-玻璃纤维复合材料：弹性模量为20-45GPa，泊松比为0.2-0.3；
-蜂窝结构复合材料：弹性模量为1-10GPa，泊松比为0.1-0.3
需要注意的是，这些数值都是估算值，实际数值可能会因具体材料的不同而有所变化。
此外，弹性模量与泊松比也可能因材料的制备工艺和温度等条件而发生变化。
弹性模量和泊松比是许多工程设计和材料选择的重要参数。
通过了解材料的弹性模量和泊松比，可以在设计过程中准确预测和控制材料的力学性能，确保结构的稳定性和可靠性。
常见材料的泊松比
常见材料的泊松比泊松比是一种材料的力学参数，用于描述在受到外部应力时材料在垂直方向的变形情况。
常见材料的泊松比如下：1.金属材料：-铁：0.28-0.32-铁合金：0.28-0.36-铝：0.33-铜：0.33-镁：0.35-钛：0.34-锌：0.34-镍：0.31-0.36-钢：0.27-0.302.非金属材料：-混凝土：0.15-0.25-砖：0.2-0.3-石灰石：0.16-0.30-砂岩：0.15-0.25-花岗岩：0.1-0.3-麦秆：0.15-0.25-橡胶：0.45-0.5-塑料：0.35-0.45-木材：0.2-0.43.建筑材料：-钢筋混凝土：0.15-0.20-高强度混凝土：0.2-0.3-预应力混凝土：0.2-0.25-红砖：0.18-0.22-粘土砖：0.2-0.25-轻质砼：0.18-0.25-轻质砌块：0.2-0.3-玻璃纤维：0.20-0.40 4.金属合金材料：-镍基合金：0.3-0.35-钛基合金：0.3-0.35-铝基合金：0.2-0.35-铜基合金：0.3-0.35-银（纯银）：0.4-0.45-铅（纯铅）：0.4-0.45-锌（纯锌）：0.4-0.45在工程设计中，泊松比是一个非常重要的参数。
它可以用于计算材料的变形、应力分布和弹性模量等。
对于实际工程应用中的材料选择和设计计算，了解材料的泊松比是非常重要的。
同时，泊松比还决定了材料在复合材料中的失效模式和性能。
因此，在设计和选择材料的过程中，需要综合考虑泊松比及其他力学参数的影响。
需要注意的是，以上列举的泊松比值是一般情况下的典型值，不同的实际应用中可能会有一定的变化。
此外，泊松比还会随着温度和应力状态的改变而发生变化。
因此，在具体的工程设计中，需要根据材料的实际情况和需求进行更准确的测量和分析。
