电路图 被短接 短路
L2
L1
B
闭合S1、S2时
电流流经A点时，看上去有两条路径到B点
其中红色的是一条导线 电流只流经这条导线，灯L2被短接，不发光
此时只有灯L1发光
L1
S2 S1
A
L2
B
当S、S1均闭合时
电流流经A点时，看上去有两条路径到B点 其中红色的是一条导线 电流只流经这条导线，起暴器被短接，不爆炸 此时只有灯L发光
S1
L1 L2
B
A
S
当s1 断开，s3、s2均闭合时
电流流经A点时，看上去有两条路径到B点 其中红色的是一条导线 电流只流经这条导线，灯L2被短接，不发光 此时只有灯L1发光
S1
L2
S2
2
A
L1
B
S3
当S1、S2 闭合，S3断开时 电流流经A点时，看上去有两条路径到B点 其中红色的是一条导线 电流只流经这条导线，灯L2被短接，不发光 此时只有灯L1发光
A
S
L
S1器 设定时间一到，相当于断开S1
此时电流通过起暴器 A
S
L
S1
起 暴 器
B
如图所示，指示灯亮
起暴器被短接
排暴前千万不能剪断导线b
a
起 暴 器
指 示 灯
b
当s 1
灯L 1
、s3均断开，s2闭合时
、灯L2串联
S1
L2
S2
2
L1
S3
当S1 、S2断开，S3闭合时 电流只流有一条路径，灯L2断路，不发光 此时只有灯L1发光
电流流经A点时，有两条路径到B点 此时灯L1、L2发光 A
S1
L2
L1
S2
B
L1
B
S1
S2
S3
L2
A
当S、S1均闭合时
电流流经A点时，看上去有两条路径到B点 其中红色的是一条导线 电流只流经这条导线，灯L3被短接，不发光 此时只有灯L1、L2发光
S
S1
L1
A
L2
B L3
当S、S1均闭合时
电流流经A点时，看上去有两条路径到B点 其中红色的是一条导线 电流只流经这条导线，灯L2被短接，不发光 此时只有灯L1发光 A
S1
L2
S2
2
L1
S3
当S 1
、S2断开，S3闭合时
电流只流有一条路径，灯L2断路，不发光
此时只有灯L1发光
S1
L2
S2
2
L1
S3
闭合S1、S2时
电流流经A点时，看上去有三条路径到B点
其中红色的是一条导线 此时短路
A
S1
L2 L1
S2
B
当S1 、S2、S3都闭合时
电源短路
S2
L1
L2
S3
S1
只闭合S2时
当开关S、S1闭合时 电流流经A点时，看上去有两条路径到B点 其中有一条导线 电流只流经这条导线，灯L2被短接，不发光 此时只有灯L1发光
灯L2被短接
即电流不经过灯L2
S1
L1 L2
B
S
A
当开关S闭合时 电流流经A点时，看上去有两条路径到B点 其中有一条导线 电流只流经这条导线，灯L1被短接，不发光 此时只有灯L2发光

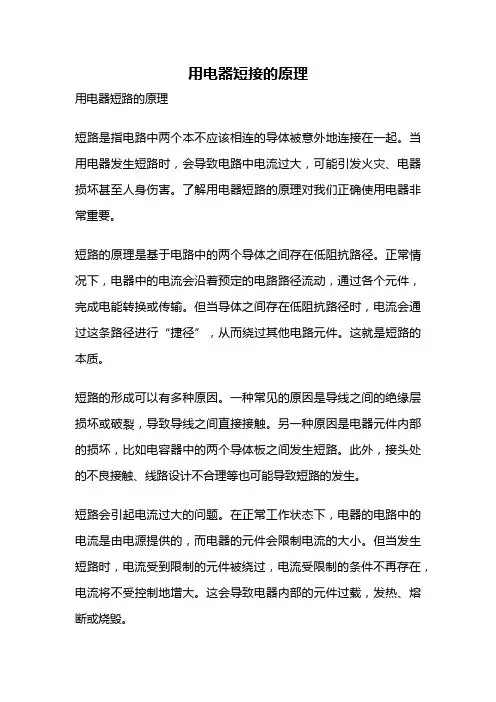

用电器短接的原理
用电器短接的原理用电器短路的原理短路是指电路中两个本不应该相连的导体被意外地连接在一起。
当用电器发生短路时，会导致电路中电流过大，可能引发火灾、电器损坏甚至人身伤害。
了解用电器短路的原理对我们正确使用电器非常重要。
短路的原理是基于电路中的两个导体之间存在低阻抗路径。
正常情况下，电器中的电流会沿着预定的电路路径流动，通过各个元件，完成电能转换或传输。
但当导体之间存在低阻抗路径时，电流会通过这条路径进行“捷径”，从而绕过其他电路元件。
这就是短路的本质。
短路的形成可以有多种原因。
一种常见的原因是导线之间的绝缘层损坏或破裂，导致导线之间直接接触。
另一种原因是电器元件内部的损坏，比如电容器中的两个导体板之间发生短路。
此外，接头处的不良接触、线路设计不合理等也可能导致短路的发生。
短路会引起电流过大的问题。
在正常工作状态下，电器的电路中的电流是由电源提供的，而电器的元件会限制电流的大小。
但当发生短路时，电流受到限制的元件被绕过，电流受限制的条件不再存在，电流将不受控制地增大。
这会导致电器内部的元件过载，发热、熔断或烧毁。
除了电流过大，短路还可能导致其他问题。
由于电路中的电压不再有阻抗的约束，电压将在短路处降为零。
这意味着短路处可能会出现火花，而火花又可能引发火灾。
此外，短路还会导致电器的正常工作受到干扰，比如造成设备的故障、数据丢失等。
为了避免用电器短路，我们可以采取一些预防措施。
首先，选择优质的电器产品，尽量避免购买质量低劣的产品。
其次，正确使用电器，遵循使用说明书中的操作要求，避免过度使用电器或使用不当。
此外，定期检查和维护电器，确保电器的电路和线路没有损坏或老化。
在安装电器时，确保电路设计合理，避免线路过载或接线不良。
当发生用电器短路时，我们需要迅速采取措施以保护自己和电器的安全。
首先，立即切断电源，避免电流继续流动。
然后，检查短路的原因，修复或更换损坏的元件。
最后，确认电器恢复正常后方可重新使用。
总结一下，用电器短路是指电路中两个本不应该相连的导体被连接在一起，形成低阻抗路径，导致电流过大的现象。
如何解决电路中的短路问题
如何解决电路中的短路问题短路问题是电路中常见的故障之一，它会导致电流过大，设备损坏甚至火灾等严重后果。
因此，解决电路中的短路问题显得尤为重要。
本文将介绍一些常见的解决短路问题的方法和技巧。
1. 定位短路点在解决短路问题之前，首先需要确定短路发生的位置。
可以通过以下方法进行定位：1.1 使用电子测量仪器：例如万用表、短路检测器和热成像仪等，来检测电路上的异常电流和热点，以便确定短路点。
1.2 观察电路部件：检查电路的线路、插头、插座、开关、保险丝和元件等是否存在明显的损坏或熔断现象，这可能有助于找到短路点。
2. 断开电源在找到短路点之后，必须立即断开电源，以避免电流继续流过短路点，造成设备进一步损坏或发生危险。
3. 替换损坏部件如果检查发现电路中的某个部件损坏引起了短路，应及时更换该部件。
例如，熔断器或保险丝可能会断开来保护电路，此时可以更换为符合额定电流的新部件，以确保电路正常工作。
4. 检查线路连接电路中的松动连接或局部破损也可能引起短路。
因此，在解决短路问题时，应仔细检查电路的线路连接情况，确保所有连接牢固可靠，并修复任何破损的部分。
5. 使用绝缘套管当电路中的导线部分磨损或暴露时，有可能会导致短路。
这时可以使用绝缘套管或绝缘胶带将磨损的部位进行包裹，以隔离裸露的导线，防止短路发生。
6. 增加保护措施除了以上方法外，还可以采取其他措施来预防和解决电路短路问题：6.1 安装过载保护器：根据电路负载的大小，选择合适的过载保护器，它可以在电路负载过大时及时切断电源，避免短路发生。
6.2 检查电路接地情况：保持电路的良好接地是防止短路的重要手段。
定期检查电路的接地情况，确保电路接地良好，并及时修复任何接地故障。
综上所述，解决电路中的短路问题需要根据实际情况进行具体分析和操作。
通过准确定位短路点、断开电源、更换损坏部件、检查线路连接、使用绝缘套管和增加保护措施等方法，可以有效解决电路中的短路问题，保障电路的安全运行。

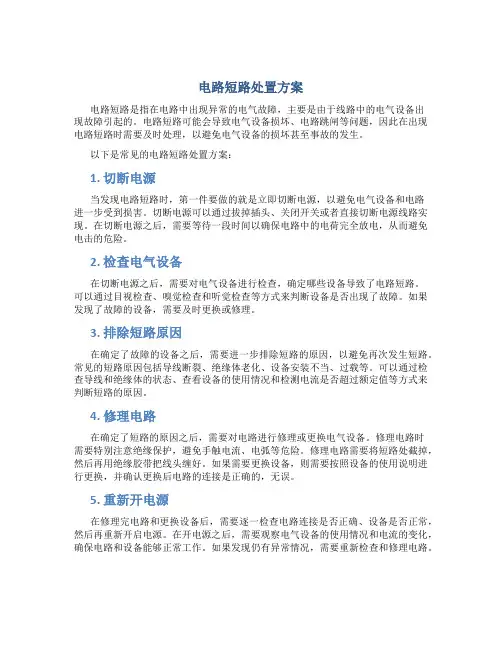

电路短路处置方案
电路短路处置方案电路短路是指在电路中出现异常的电气故障，主要是由于线路中的电气设备出现故障引起的。
电路短路可能会导致电气设备损坏、电路跳闸等问题，因此在出现电路短路时需要及时处理，以避免电气设备的损坏甚至事故的发生。
以下是常见的电路短路处置方案：1. 切断电源当发现电路短路时，第一件要做的就是立即切断电源，以避免电气设备和电路进一步受到损害。
切断电源可以通过拔掉插头、关闭开关或者直接切断电源线路实现。
在切断电源之后，需要等待一段时间以确保电路中的电荷完全放电，从而避免电击的危险。
2. 检查电气设备在切断电源之后，需要对电气设备进行检查，确定哪些设备导致了电路短路。
可以通过目视检查、嗅觉检查和听觉检查等方式来判断设备是否出现了故障。
如果发现了故障的设备，需要及时更换或修理。
3. 排除短路原因在确定了故障的设备之后，需要进一步排除短路的原因，以避免再次发生短路。
常见的短路原因包括导线断裂、绝缘体老化、设备安装不当、过载等。
可以通过检查导线和绝缘体的状态、查看设备的使用情况和检测电流是否超过额定值等方式来判断短路的原因。
4. 修理电路在确定了短路的原因之后，需要对电路进行修理或更换电气设备。
修理电路时需要特别注意绝缘保护，避免手触电流、电弧等危险。
修理电路需要将短路处截掉，然后再用绝缘胶带把线头缠好。
如果需要更换设备，则需要按照设备的使用说明进行更换，并确认更换后电路的连接是正确的，无误。
5. 重新开电源在修理完电路和更换设备后，需要逐一检查电路连接是否正确、设备是否正常，然后再重新开启电源。
在开电源之后，需要观察电气设备的使用情况和电流的变化，确保电路和设备能够正常工作。
如果发现仍有异常情况，需要重新检查和修理电路。
总结电路短路处置需要谨慎对待，切断电源是首要的措施。
在排除故障设备和确定短路原因后，需要注意电路的修理和更换设备，保持良好的绝缘状态。
最后，重新开电源时需要逐一检查，确保电路运行正常。

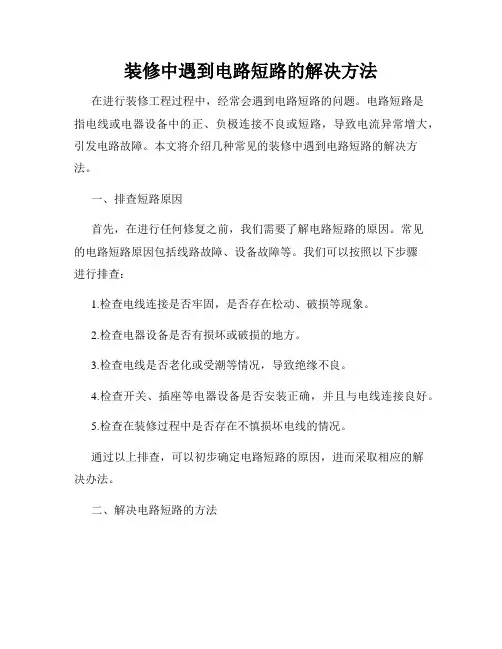

装修中遇到电路短路的解决方法
装修中遇到电路短路的解决方法在进行装修工程过程中，经常会遇到电路短路的问题。
电路短路是指电线或电器设备中的正、负极连接不良或短路，导致电流异常增大，引发电路故障。
本文将介绍几种常见的装修中遇到电路短路的解决方法。
一、排查短路原因首先，在进行任何修复之前，我们需要了解电路短路的原因。
常见的电路短路原因包括线路故障、设备故障等。
我们可以按照以下步骤进行排查：1.检查电线连接是否牢固，是否存在松动、破损等现象。
2.检查电器设备是否有损坏或破损的地方。
3.检查电线是否老化或受潮等情况，导致绝缘不良。
4.检查开关、插座等电器设备是否安装正确，并且与电线连接良好。
5.检查在装修过程中是否存在不慎损坏电线的情况。
通过以上排查，可以初步确定电路短路的原因，进而采取相应的解决办法。
二、解决电路短路的方法1.更换损坏的电线：如果电线老化、绝缘不良或受潮，导致电路短路，需要及时更换损坏的电线。
在更换电线时，要注意使用符合国家标准的电线，并确保连接牢固。
2.修复损坏的设备：如果是因为设备本身损坏导致电路短路，可以考虑修复设备或者更换新的设备。
对于一些较复杂的设备，建议请专业人员进行修复或更换。
3.加装保护设备：在装修完成后，可以考虑加装一些保护设备，如漏电保护器、过载保护器等。
这些保护设备能够及时检测电路异常，并断开电源，防止短路事故的发生。
4.保持电线整洁有序：在装修过程中，要注意电线的走向和布置。
电线要避免串线、交叉，不能与水管、燃气管等有机会接触。
电线应尽量隐藏在墙内或线槽内，以免被损坏或触碰到。
5.遵循电线接线规范：在进行电线接线时，要按照相关的规范进行操作，确保接线的正确性。
如果不清楚接线方法，应该寻求专业人士的帮助，避免随意操作引发电路短路。
三、注意安全事项在解决电路短路的过程中，我们需要注意以下安全事项：1.工具选择：使用绝缘工具，并确保其完好无损，避免发生漏电事故。
2.断电操作：在进行电路维修、更换电线或设备时，务必先切断电源，确保安全。
电路图被短接短路
短路是指电路中的电流不经过负 载直接由电源正极流向负极，导 致电路中的电流过大，造成电路 损坏或引发火灾等危险。
短接短路的危害
01
02
03
04
电路故障
短接和短路都会导致电路故障 ，使设备无法正常工作或损坏
。
安全隐患
短接和短路可能导致电路过热 ，引发火灾等安全隐患。
经济损失
由于设备损坏或电路故障，可 能导致维修费用增加，给用户
电路图被短接短路
汇报人： 2023-12-13
目录
• 引言 • 电路图被短接短路的原因 • 电路图被短接短路的后果 • 预防电路图被短接短路的措施 • 电路图被短接短路时的应急处
理 • 总结与展望
01
引言
电路图短接短路的定义
短接
在电路中，当两个或多个导线意 外连接在一起时，形成了Байду номын сангаас个低 电阻的通路，称为短接。
短路还可能导致设备 内部的电子元件损坏 。
短路电流可能产生电 弧，对设备造成电弧 损伤。
电气系统故障
电路短路可能导致整个电气系统 故障，影响其他设备的正常运行
。
短路可能导致电气系统中的保护 装置误动作，进一步扩大故障范
围。
短路还可能导致电气系统中的电 压和电流异常波动，影响设备的
稳定运行。
安全事故
维护不当
设备维护不当，如清洁时使用不当的 清洁剂或工具，导致电路短路。
电路设计不合理
线路布局不合理
电路布局不合理，如线路交叉、重叠等，容易引发短路。
保护措施不足
电路设计中未充分考虑保护措施，如未设置熔断器、断路器等保护装置，导致 短路时无法及时切断电源。
03
电路短路问题一站式解决
电路短路问题一站式解决电路短路问题一站式解决电路短路问题一直是电工工程师们头疼的难题。
当电流在电路中遇到短路时，电路会变得异常热，甚至发生火灾。
为了解决这一问题，许多工程师致力于开发一站式解决方案。
首先，我们需要了解什么是电路短路。
简而言之，电路短路是指电流在电路中出现异常通路，导致电流绕过原本的路径，形成一个新的闭合回路。
这会导致电路中电流流动过大，电压降低，电路发热，甚至烧毁电器设备。
为了解决这一问题，一种常见的方法是使用保险丝。
保险丝是一种在电流过大时会熔断的装置，用于保护电路。
当电流超过保险丝的额定值时，保险丝会自动断开电路，防止过大的电流流过。
这样可以有效地保护电器设备和电路。
此外，还有一种常用的解决方案是使用短路保护器。
短路保护器是一种能够检测电路短路并迅速切断电源的装置。
当电路发生短路时，短路保护器会立即切断电源，以防止电流继续流动，保护电器设备和电路。
除了这些传统的解决方案，近年来还出现了一种新的一站式解决方案：智能电路断路器。
智能电路断路器能够自动监测电流和电压，并在发生短路或过载时立即切断电源。
与传统的保险丝和短路保护器相比，智能电路断路器具有更高的精确度和反应速度。
它还具有远程监控和控制功能，可以通过手机或电脑对电路进行实时监测和管理。
电路短路问题一站式解决方案的出现，大大提高了电器设备和电路的安全性和可靠性。
工程师们可以根据具体需求选择合适的解决方案。
无论是传统的保险丝和短路保护器，还是智能电路断路器，都能有效防止电路短路带来的安全隐患。
总之，电路短路问题是一个需要重视和解决的难题。
通过使用保险丝、短路保护器或智能电路断路器等一站式解决方案，我们可以提高电路的安全性，保护电器设备，避免发生火灾和其他安全事故。
只有确保电路的稳定和可靠，我们才能放心地使用各种电器设备和享受便利的电力生活。
怎样解决电路中的短路问题
怎样解决电路中的短路问题在电路中，短路问题是一种常见且常见的故障。
它可能导致电路中的电流过大，甚至会引起电线发热、烧坏等严重后果。
因此，解决电路中的短路问题是电路维护和故障排除的重要一步。
以下是一些常用的方法和步骤，可用于解决电路中的短路问题。
1. 短路问题的识别和定位当电路出现短路问题时，首先需要正确地识别短路的位置。
通过观察电路的运行情况，如观察是否有电流过大、线路有无发热、是否有烟雾等等，可以初步判断可能存在短路的区域。
然后，可以利用测量工具如万用表、电阻表等对短路位置进行更准确的定位。
2. 切断电源在解决短路问题之前，务必切断电路的电源。
这个步骤是为了确保操作的安全性，防止意外触电事故的发生。
在切断电源后，可以放心地进行后续的短路问题解决步骤。
3. 检查线路和连接器短路问题常常源于电路线路的松动、破损或不良连接。
因此，在进一步解决短路问题之前，需要检查整个电路线路和连接器。
检查是否有松动的电线、电线的绝缘是否有损坏，还有连接器是否松动等等。
如果发现这些问题，及时修复或更换相应的元件。
4. 使用绝缘胶带隔离电线如果已确定短路发生在某条具体的电线上，并且修复电线或更换元件不太容易或不切实际，可以使用绝缘胶带将短路的电线进行隔离。
绝缘胶带具有优异的绝缘性能，可以有效地隔离电线之间的接触，防止短路问题的发生。
5. 检查元器件电路中的元器件有时也可能导致短路问题。
例如，电容器或二极管可能因损坏而导致短路，此时需要将这些元件排除在外，及时更换。
通过对元器件进行一一检查和测试，可以找出潜在的短路元件，并将其修复或替换。
6. 分段排查若以上步骤都没有解决短路问题，可以考虑分段排查。
将整个电路分为若干段，并逐段进行检查，以找出问题所在。
通过这种方法可以缩小问题的范围，提高故障排查的效率。
总结：解决电路中的短路问题需要仔细的观察和耐心的排查。
准确识别和定位短路的位置，并采取适当的措施进行修复或隔离，可以有效解决电路中的短路问题。
电路短路
电路短路断路的概念：在正常供电的电路中，电流是流经导线和用电器，再回到电源上成一个闭合回路的。
但是如果在电流通过的电路中，中间的一部分有两根导线碰在一起时，或者是被其他电阻很小的物体短接的话，就成为短路了。
短路时，电源电流就不通过用电器，只通过电源局部的导线，这样电流就只通过电阻很小的捷径，因此就增大了这个电路中的电流。
这种电流可以达到正常电流的几倍，甚至几十倍或更多。
这种过大的电流会使用电设备或导线发热而烧坏。
断路只有两种情况：1.电源短路，即电流不经过任何用电器，直接由正极经过导线流回负极，容易烧坏电源。
2.电器短路，也叫部分电路短路。
即一根导线接在用电器的两端，此用电器被短路，容易产生烧毁其他用电器的情况。
如果在复杂电路中，只要能找出一条路可以直接从电源的正极走向负极中间不通过任何用电器，那就视为短路，因为电流总是喜欢走最轻松、阻碍最小、最短的线路；电源短路是很危险的，容易造成电源烧毁甚至火灾。
短路发生的原因：在试卷上的实验电路题，会导致短路的元件有：导线、开关、电流表、滑动变阻器的滑片。
如下图：分别是这四种元件导致电路发生短路时的局部电路图。
电流表：1.使用前首先要校零（即让指针对准刻度盘的零刻度线），同时弄清电流表的量程和最小刻度值。
2.必须串联在被测电路中。
因为电流表实际上相当于一根导线。
若让电流表并联在被测电路两端，电流表会把被测电路短路，轻者使电路不能正常工作，重者使电流表烧坏，电源损坏。
3.正进负出电流要从电流表的“+”接线柱流入，“—”接线柱流出。
如果正、负接线柱接反，则电流表的指针就会反向偏转，容易造成指针碰弯或损坏电流表的事故。
同时应注意：电流表有正、负接线柱，不是正、负极，电源才有正、负极。
4.选择量程，快速试触，电流表有0～3A和0～0．6A两个量程，用0～3A量程时每小格表示0．1A，用0～0．6A 量程时，每小格表示0．02A，我们说0～0．6A量程的准确度高些，如果通过电流表的电流是0．04A，用0～3A量程去测就读不准确，而用0～0．6A量程去测就可以读准确。
电路图被短接短路
电路图被短接短路xx年xx月xx日•介绍•短接的类型•短路的类型•电路图被短接和短路的识别目•电路图被短接和短路的防止•结论录01介绍电路的稳定运行是电力系统正常运行的基础，因此，预防和解决电路短路、短接问题对于保障电力系统的稳定运行具有重要的意义。
保障电力系统的稳定运行电路的短路、短接会对电路设备造成很大的损害，严重时可能导致火灾等安全事故。
因此，电路图被短接短路问题的研究和解决对于维护设备安全也具有重要意义。
维护设备安全主题的重要性短接指电路中两个或多个导线由于某种原因相接触，导致电流不经过负载而直接流动，形成短路。
短路指电路中电流不经过负载而直接流动，导致电路中的电流过大，引起电路设备的损坏或火灾等安全事故。
短接和短路的定义1短接和短路的影响23电路的短接和短路都会导致电路中的电流异常增大，使电路设备过载而损坏。
电路设备损坏电路的短接和短路会导致电力系统的稳定性受到严重影响，从而影响整个电力系统的正常运行。
电力系统的稳定性受到影响电路的短接和短路可能会导致电路过热，甚至引起火灾等安全事故。
安全事故风险增加02短接的类型电源短接是指将电路中的电源正负极直接用导线连接起来。
电源短接定义由于电源短接会瞬间产生大量的电流，导致电路中的电器设备无法承受而损坏，甚至可能引发火灾等安全事故。
特点电源短接常被用于测试电路故障或特殊情况下设备的性能表现。
应用场景特点接地短接可以泄放电路中的静电荷，防止静电积累对电路造成干扰和损坏，同时也可以为电路提供稳定的参考电位。
定义接地短接是指将电路中的某一点与大地直接连接起来。
应用场景接地短接常被用于电子设备、通信设备和电力设备等领域的电路中。
接地短接相间短接是指将电路中不同相位的电源直接连接起来。
定义相间短接可能导致电路中的零线或地线电流过大，从而引发电器设备损坏、火灾等安全事故。
特点相间短接常出现在电源电路、电机控制电路等领域。
应用场景相间短接03应用场景负载短接常出现在电源电路、电机控制电路等领域，但通常需要避免。
