CAD中如何测量图纸上的三角形斜边长度？
CAD设计师在绘制各式各样的图纸时候，难免会进行绘制一些不规则的图形。
而对于CAD设计师来说，对于图纸上测量图形长度、面积这更是重点。
竟需要做到精准的测量，然后进行标注。
图纸上如何测量图形的长度，你们都会吗？下面下边就以三角形为例子，教大家如何测量三角形斜边长度。
感兴趣或者想学习的小伙伴不妨进来看看。
第一步：首先需要在我们的电脑桌面的桌面上方找到迅捷CAD编辑器的图标，用鼠标双击打开运行CAD编辑器，之后进入到CAD编辑器的操作界面。
第二步：在该界面的上方找到绘图选项，在下拉框内找到直线命令。
或者在该界面的左侧工具栏中直接找到直线的图标，用鼠标进行点击。
在界面中绘制出来一条三角形。
第三步：三角形的两边我们可以直接输入dli命令，就能快速的测量标注出来。
但是三角形的斜边使用这个命令无法进行标注。
第四步：在界面的上方找到标注命令，在下拉框内找到对齐选项，然后用鼠标进行点击。
把光标移动到三角性斜边两点中任意一点，然
后进行测量。
以上就是今天所要讲解的全部内容，你对于如何测量标注图形长度学会了吗？以上操作利用迅捷CAD编辑器工具完成，希望能够帮助到大家！。

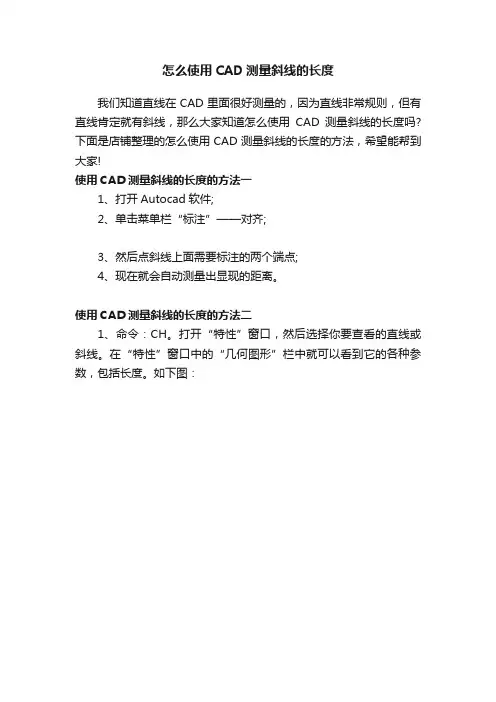

怎么使用CAD测量斜线的长度
怎么使用CAD测量斜线的长度
我们知道直线在CAD里面很好测量的，因为直线非常规则，但有直线肯定就有斜线，那么大家知道怎么使用CAD测量斜线的长度吗?下面是店铺整理的怎么使用CAD测量斜线的长度的方法，希望能帮到大家!
使用CAD测量斜线的长度的方法一
1、打开Autocad软件;
2、单击菜单栏“标注”——对齐;
3、然后点斜线上面需要标注的两个端点;
4、现在就会自动测量出显现的距离。
使用CAD测量斜线的长度的方法二
1、命令：CH。
打开“特性”窗口，然后选择你要查看的直线或斜线。
在“特性”窗口中的“几何图形”栏中就可以看到它的各种参数，包括长度。
如下图：。
CAD测量工具使用技巧
CAD测量工具使用技巧CAD（计算机辅助设计）是一种应用广泛的软件，用于设计和制作各种产品和建筑图纸。
在CAD中，测量是一个重要而常见的任务，因为它能够帮助我们准确地确定和记录物体的尺寸和位置。
本文将介绍一些CAD测量工具的使用技巧，帮助你更高效地完成测量任务。
1. 直线测量工具：在CAD中，直线是最基本的图形之一。
使用直线测量工具可以测量物体的长度和角度。
选择工具后，点击起点和终点，即可测量出直线的长度。
测量角度时，点击起点、顶点和终点，即可显示出角度的数值。
2. 圆形测量工具：测量物体直径或半径的工具。
选择该工具后，点击物体上的两个点，即可测量出物体的直径。
如果只点击一个点，工具将显示出物体的半径值。
3. 弧形测量工具：用于测量弧线的半径和长度。
选择工具后，点击弧线的起点和终点，即可显示出弧线的半径或长度值。
4. 多边形测量工具：用于测量多边形的边长和角度。
选择工具后，依次点击多边形的各个顶点，即可显示出多边形的边长和角度。
5. 曲线测量工具：测量曲线的长度和角度。
选择工具后，点击曲线的起点和终点，即可显示出曲线的长度。
若需测量曲线的角度，点击起点、曲线上的点和终点。
6. 整体测量工具：用于测量整个CAD图纸或部分区域的长度、面积和体积。
选择工具后，依次点击图纸上的各个点，即可显示出选定区域的长度、面积或体积值。
7. 标尺工具：CAD中的标尺工具可以帮助我们快速准确地测量图纸上各部分的间距和尺寸。
选择标尺工具后，在图纸上拖动鼠标，即可测量出两点之间的距离。
8. 参考线工具：有时我们需要在CAD图纸上绘制参考线以辅助测量任务。
选择参考线工具，在图纸上拖动鼠标，即可绘制出参考线。
9. 测量单位设置：在进行测量任务之前，我们需要设置CAD的测量单位。
在CAD软件的菜单栏中，选择"选项"或"设置"，进入单位设置界面，设置合适的单位（例如毫米、厘米或英寸），以确保测量结果的准确性。
利用CAD进行精确测量的方法
利用CAD进行精确测量的方法CAD（计算机辅助设计）软件是现代工程设计中广泛使用的工具。
它不仅可以帮助设计师快速创建模型，还可以用于精确测量。
本文将介绍如何利用CAD软件进行精确测量。
首先，打开CAD软件并导入需要测量的模型。
在导入文件之后，确保以合适的缩放比例显示模型，以便于准确测量。
CAD软件通常提供了多种测量工具。
其中最常用的是直线测量工具和角度测量工具。
要进行直线测量，选择直线测量工具并点击模型上的两个点。
CAD软件会自动计算这两个点之间的距离，并显示结果。
这对于测量两点之间的直线距离非常有用。
在进行角度测量时，选择角度测量工具并依次点击模型上的三个点。
CAD软件将计算出这三个点所形成的角度，并在界面上显示结果。
这对于测量模型中的角度非常有用，比如两条线段之间的夹角。
除了直线和角度测量工具，CAD软件通常还提供了其他测量工具，如曲线长度测量工具和体积测量工具。
根据需要选择合适的工具进行测量。
在进行测量之前，确保CAD软件的单位设置与实际模型的单位一致。
这样可以避免单位转换带来的误差。
另外，CAD软件通常还提供了一些辅助工具，如放大和旋转。
通过放大功能，可以将模型放大到更大的比例，以便于更精确地进行测量。
通过旋转功能，可以调整模型的角度，以便于测量模型的不同部分。
在进行测量过程中，需要注意一些精度问题。
CAD软件通常提供了设置精度的选项。
根据需要，可以设置测量结果的小数点位数，以得到更精确的测量结果。
此外，在进行复杂模型的测量时，可能需要使用更高级的CAD工具，如三维测量工具。
这些工具可以测量模型的体积、表面积等更细节的信息。
最后，在完成测量之后，可以将结果导出到其他文件格式或打印出来供参考使用。
总结一下，利用CAD软件进行精确测量的方法需要选择合适的测量工具，确保模型的单位设置正确，注意精度问题，并灵活运用辅助工具。
通过合理使用CAD软件提供的功能，可以准确测量出模型的各项参数，为工程设计提供有力的支持。

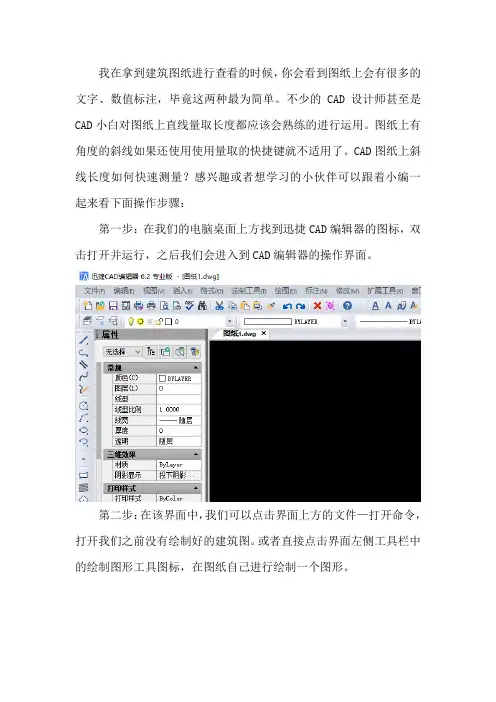

CAD图纸上斜线长度如何快速测量？
我在拿到建筑图纸进行查看的时候，你会看到图纸上会有很多的文字、数值标注，毕竟这两种最为简单。
不少的CAD设计师甚至是CAD小白对图纸上直线量取长度都应该会熟练的进行运用。
图纸上有角度的斜线如果还使用使用量取的快捷键就不适用了。
CAD图纸上斜线长度如何快速测量？感兴趣或者想学习的小伙伴可以跟着小编一起来看下面操作步骤：
第一步：在我们的电脑桌面上方找到迅捷CAD编辑器的图标，双击打开并运行，之后我们会进入到CAD编辑器的操作界面。
第二步：在该界面中，我们可以点击界面上方的文件—打开命令，打开我们之前没有绘制好的建筑图。
或者直接点击界面左侧工具栏中的绘制图形工具图标，在图纸自己进行绘制一个图形。
第三步：在该界面上方找到标注按钮，在下拉框内我们点击对齐命令，在图纸上找到我们需要进行测量标注的斜线。
第四步：找到需要测量的斜线之后，我们选择任意的一端作为起点，之后进行单机。
然后到另一点就会显示出这段斜线的长度。
以上就是小编今天所要分享的全部内容，如何快速测量斜线的长度你们都学会了吗？如果你有什么不懂之处可以根据上边的操作步骤在电脑上操作一遍。
希望对大家能够有所帮助！。
利用CAD进行精确测量的技巧
利用CAD进行精确测量的技巧随着科技的不断发展，计算机辅助设计（CAD）在各个领域得到了广泛的应用。
在工程设计、建筑设计、制造业等领域，CAD已经成为了一种不可或缺的工具。
而在这些领域中，精确测量是非常重要的一环。
本文将探讨利用CAD进行精确测量的一些技巧。
一、选择合适的测量工具在利用CAD进行精确测量之前，首先需要选择合适的测量工具。
常见的CAD软件中提供了各种测量工具，如直线测量、角度测量、距离测量等。
根据具体的测量需求，选择合适的工具进行测量。
二、准确设置尺寸单位在进行CAD测量时，准确设置尺寸单位是非常重要的。
尺寸单位的设置直接影响到测量结果的准确性。
在CAD软件中，可以选择不同的尺寸单位，如毫米、厘米、英寸等。
根据具体的需求，选择合适的尺寸单位，并确保在整个测量过程中保持一致。
三、利用参考线进行测量在CAD软件中，可以利用参考线进行测量，以提高测量的准确性。
参考线可以作为测量的基准线，通过与参考线的对齐来进行测量。
在进行测量时，可以先绘制出参考线，然后利用测量工具与参考线进行对齐，从而得到准确的测量结果。
四、使用捕捉功能CAD软件中通常提供了捕捉功能，可以帮助用户更精确地进行测量。
捕捉功能可以将光标自动吸附到特定的点、线、圆等对象上，以便更准确地进行测量。
在进行测量时，可以打开捕捉功能，并选择需要捕捉的对象，从而实现更精确的测量。
五、利用CAD软件中的测量工具CAD软件中通常提供了各种测量工具，如长度测量、角度测量、面积测量等。
这些测量工具可以帮助用户快速、准确地进行测量。
在进行CAD测量时，可以根据具体的需求选择合适的测量工具，并按照软件提供的操作步骤进行测量。
六、进行多次测量并取平均值在进行CAD测量时，由于各种因素的影响，单次测量可能存在一定的误差。
为了提高测量的准确性，可以进行多次测量，并取平均值作为最终的测量结果。
多次测量可以帮助排除个别误差，得到更可靠的测量结果。
七、注意CAD软件的精度设置在进行CAD测量时，还需要注意CAD软件的精度设置。

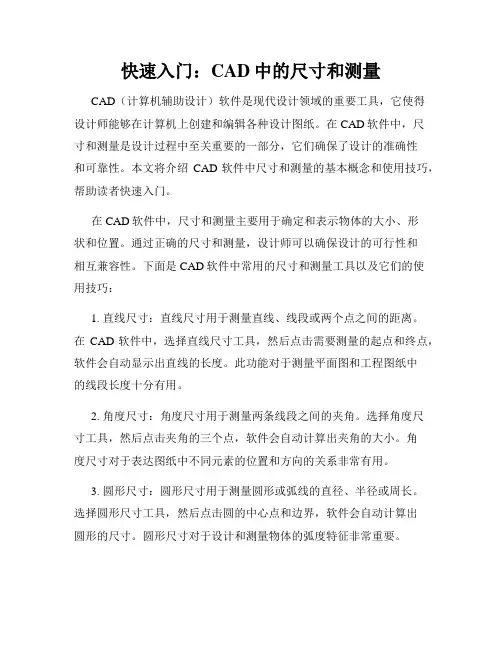

快速入门 CAD中的尺寸和测量
快速入门：CAD中的尺寸和测量CAD（计算机辅助设计）软件是现代设计领域的重要工具，它使得设计师能够在计算机上创建和编辑各种设计图纸。
在CAD软件中，尺寸和测量是设计过程中至关重要的一部分，它们确保了设计的准确性和可靠性。
本文将介绍CAD软件中尺寸和测量的基本概念和使用技巧，帮助读者快速入门。
在CAD软件中，尺寸和测量主要用于确定和表示物体的大小、形状和位置。
通过正确的尺寸和测量，设计师可以确保设计的可行性和相互兼容性。
下面是CAD软件中常用的尺寸和测量工具以及它们的使用技巧：1. 直线尺寸：直线尺寸用于测量直线、线段或两个点之间的距离。
在CAD软件中，选择直线尺寸工具，然后点击需要测量的起点和终点，软件会自动显示出直线的长度。
此功能对于测量平面图和工程图纸中的线段长度十分有用。
2. 角度尺寸：角度尺寸用于测量两条线段之间的夹角。
选择角度尺寸工具，然后点击夹角的三个点，软件会自动计算出夹角的大小。
角度尺寸对于表达图纸中不同元素的位置和方向的关系非常有用。
3. 圆形尺寸：圆形尺寸用于测量圆形或弧线的直径、半径或周长。
选择圆形尺寸工具，然后点击圆的中心点和边界，软件会自动计算出圆形的尺寸。
圆形尺寸对于设计和测量物体的弧度特征非常重要。
4. 弧长尺寸：弧长尺寸用于测量弧线的长度。
选择弧长尺寸工具，然后点击弧线的起点和终点，软件会自动计算出弧线的长度。
此功能对于设计和测量环形、立体模型等具有曲线形状的物体非常有用。
5. 表面积和体积测量：CAD软件提供了计算物体表面积和体积的功能。
选择表面积或体积测量工具，然后选择需要计算的物体，软件会自动计算出物体的表面积和体积。
此功能对于设计和测量复杂形状的物体非常有用。
除了基本的尺寸和测量工具，CAD软件还提供了许多高级的测量功能，如坐标系测量、曲面测量等。
这些功能可以帮助设计师更精确地测量和分析物体的属性和特征。
尺寸和测量在CAD设计中起着至关重要的作用。
它们不仅可以确保设计的准确性，还可以提高设计师的工作效率和生产效益。
如何在CAD中进行角度测量
如何在CAD中进行角度测量在CAD设计中，角度测量是一个非常常见且重要的操作。
正确测量角度可以帮助我们准确表达设计意图，并为后续的建模、排布和绘图工作提供准确的依据。
在本教程中，我们将学习如何在CAD软件中进行角度测量。
首先，打开你的CAD软件，并导入你想要进行角度测量的图纸或图形文件。
确保你已经准确地绘制了需要测量角度的线条或对象。
接下来，我们将介绍两种常用的方法来进行角度测量。
方法一：使用直线与直线之间的夹角工具在CAD软件中，通常有一个专门用于测量直线与直线之间角度的工具。
可以在菜单栏中的“测量”或者“工具”选项中找到该工具。
点击该工具后，你将会看到一个十字形的光标。
将光标移动到你想要测量的两条直线的交点处。
当你将光标移动到该点时，你将看到一个角度值的浮动窗口。
这个值就是你所测量的角度。
请注意，在CAD软件中，角度通常以度（°）为单位进行表示。
因此，测量结果可能是一个以度为单位的数值。
方法二：使用角度计算公式进行测量如果你的CAD软件没有提供角度测量工具，或者你想更加灵活地进行角度测量，你可以使用角度计算公式来手动计算角度。
假设你想要测量两条线条AB和 AC之间的角度，你可以按照以下步骤进行测量：1. 首先，使用工具绘制一条从A点到B点的直线，再绘制一条从A 点到C点的直线。
2. 在CAD软件中，通常有一个用于计算两条直线之间夹角的工具，可以在菜单栏的“工具”或者“计算”选项中找到该工具。
点击该工具后，选择AB线和AC线，软件将会计算出两条直线之间的夹角。
3. 记下所测量的角度值。
需要注意的是，不同的CAD软件对角度的表示方法可能有所不同。
有些软件使用度（°）为单位，有些软件使用弧度（rad）或梯度（gon）为单位。
请根据你的软件来确定角度的单位。
以上是两种常用的在CAD软件中进行角度测量的方法。
无论你选择哪种方法，确保你在进行角度测量之前，已经绘制了准确的线条或对象。
CAD模型测量方法与技巧
CAD模型测量方法与技巧CAD（计算机辅助设计）是一种广泛应用于工程设计领域的软件工具，它可以帮助工程师们在数字环境中创建、修改和分析设计模型。
在CAD中，测量是一个非常重要的步骤，它可以帮助我们获得准确的模型尺寸和位置信息，并为后续的设计工作提供参考。
在本文中，我们将介绍CAD模型测量的一些常见方法和技巧。
1. 线性测量：线性测量是最基本的测量方法之一。
在CAD中，我们可以使用直线工具来绘制需要测量的线段，并通过查看测量属性或使用测量命令获得其长度。
此外，还可以使用“偏移”命令将已知长度的线段复制到相邻区域，以便进行比较和测量。
2. 角度测量：在CAD中，测量角度可以通过使用角度工具或圆弧工具来实现。
选择两个线段或两条弧后，可以通过查看测量属性或使用测量命令来获得其夹角。
此外，还可以使用“角度”命令绘制两个已知长度的线段，然后将其夹角作为测量结果。
3. 面积测量：对于平面图形的面积测量，我们可以使用“填充”命令来为图形内部创建闭合区域，并显示其面积信息。
通过选择需要测量的区域，可以在CAD中获得准确的面积数值。
此外，也可以使用“草图区域”命令对封闭的多边形区域进行面积测量。
4. 体积测量：在进行三维建模时，我们常常需要对实体的体积进行测量。
在CAD中，可以使用“质量属性”命令来获得建模实体的几何特性，其中包括体积信息。
通过选择需要测量的实体，我们可以得到准确的体积数值。
此外，还可以使用“剖面”命令来沿特定平面对实体进行切割，并计算切割面积以获得体积信息。
5. 高级测量技巧：除了基本的尺寸测量外，CAD还提供了一些高级测量技巧来满足更复杂的设计需求。
例如，使用“比例”命令可以测量模型的比例尺寸，并根据比例系数进行放大或缩小。
使用“边界”命令可以检测封闭区域的外形边界，并计算出其周长。
使用“对齐”命令可以将不规则形状的模型部件按照特定方向或位置进行对齐。
综上所述，CAD模型测量是设计过程中不可或缺的一环。
(整理)测量CAD面积和长度的几种简单方法
测量CAD图面积与长度的简单办法测量Cad图纸中的面积与长度的方法很多，以下是根据自己多年的使用经验，总结出来的几种比较简单实用的方法，大家可根据个人的习惯，总结出更适合自己的测量方法。
一、图形面积和周长最省事的方法：1.测量闭合图形面积和周长简单而准确方法：如果要测量的是一个闭合的图形，只需要用鼠标左键点一下待测量闭合图形的任意一点，然后回车，面积和周长就都计算并显示出来了。
2.测量连续线段图形面积和周长简单的方法：如果要测量的是一个非闭合的连续线段图形可按以下方法测量：1)在命令行输入LI并回车；2)用鼠标左键点击需要测量的连续线段；3)回车后即可看到刚刚测量的，连续线段图形的面积与周长。
二、测量简单图形面积和周长的方法：如果要测量的是一个非闭合也非连续线段的矩形，可按以下步骤进行测量：1)对象捕捉置于开的状态；2)用鼠标点击工具栏中的矩形选项或在命令行输入rec回车；3)用鼠标点击待测矩形的一个角点；4)用鼠标点击待测矩形的对角点；5)用鼠标点击待测矩形的任一点（选取矩形框）；6)在命令行输入LI并回车，面积和周长就都计算并显示出来了。
三、测量复杂图形面积的方法：1.方法一：1)用鼠标点击工具栏中的多段线选项或在命令行输入PL并回车；2)用鼠标逐个点击待测图形的一个每一个角点，至最后一个非闭合角点；3)在命令行输入C并回车，令图形闭合；4)用鼠标点击待测图形的任一点（选取该图形）；5)在命令行输入LI并回车，面积和周长就都计算并显示出来了。
2.方法二：1)用鼠标点击工具栏中的区域图标选项或在命令行输入AREA并回车；2)用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；3)直接回车后即可计算并显示出已测图形的面积和周长。
3.方法三：1)用鼠标点击标题栏中的工具选项；2)在下拉菜单中选中查询---面积；3)用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；4)直接回车后即可计算并显示出已测图形的面积和周长。
CAD图纸上三角形斜边长度如何测量
CAD刚入职的小白出来每天找各种图纸素材来进行练习之外，还需要如何在图纸上进行标注、文字修改编辑、测量长度面积等。
尤其是在建筑图纸上进行测量其图形的长度，不可以有任何的一点偏差，要不然之后很难进行施工。
图纸上如何测量图形的长度，你们都会吗？下面下边就以三角形为例子，教大家如何测量三角形斜边长度。
感兴趣或者想学习的小伙伴不妨进来看看。
第一步：首先需要在我们的电脑桌面的桌面上方找到迅捷CAD编辑器的图标，用鼠标双击打开运行CAD编辑器，之后进入到CAD编辑器的操作界面。
第二步：在该界面的上方找到绘图选项，在下拉框内找到直线命令。
或者在该界面的左侧工具栏中直接找到直线的图标，用鼠标进行点击。
在界面中绘制出来一条三角形。
第三步：三角形的两边我们可以直接输入dli命令，就能快速的测量标注出来。
但是三角形的斜边使用这个命令无法进行标注。
第四步：在界面的上方找到标注命令，在下拉框内找到对齐选项，然后用鼠标进行点击。
把光标移动到三角性斜边两点中任意一点，然
后进行测量。
以上就是今天所要讲解的全部内容，你对于如何测量标注图形长度学会了吗？以上操作利用迅捷CAD编辑器工具完成，希望能够帮助到大家！。
