GH独立钢管避雷针
避雷针计算书
设计条件：1.计算依据《钢结构设计规范》 《变电站建筑结构设计技术规定》 《建筑地基基础设计规范》 《建筑结构荷载规范》 《建筑抗震设计规范》 《变电构架设计手册》 2．独立避雷针荷载计算： H=35m ， 第一段高度 h 1=7300mm, 采用钢管Φ 第二段高度 h 2=7000mm, 采用钢管Φ 第三段高度 h 3=7000mm, 采用钢管Φ 第四段高度 h 4=7000mm, 采用钢管Φ 第五段高度 h 5=2400mm, 采用钢管Φ 第六段高度h 6=1950mm, 采用钢管Φ 第七段高度 h 7=1600mm, 采用钢管Φ 第八段高度 h 5=1050mm, 采用钢管Φ按各段高度及外径求得加权平均外径为：D=(7300×535+7000×440+7000×340+7000× 240+2400×152+1950×133+1600×114+1050×95)÷(7300+7000×3+2400+1950+1600+1050)=339mm (实际取用 364mm 偏于安全) 风荷载计算：按《建筑结构荷载规范》 (GB 50009-2001 )( 2006版)查得ω 0=0.60kN/m 2， 风荷载标准值 ：ω k =βz. μ s . μ z . ω0风振系数：单钢管柱 (h>8m), β z =2.0 风压高度变化系数μ z ： h=35m 查《建筑结构荷载规范》 (GB50009-2001 )表 7.2.1( B 类)插值得： μ z =1.42+(1.56-1.42) ×5÷ (40-30)=1.4922风荷载体型系数μ s ：μ z ω 0.d =1.49× 0.60× 0.364 =0.118>0.015 ，取μ s =+0.62ωk =βz .μs . μz . ω 0=2.0×0.6× 1.49× 0.60=1.073kN/m作用于各段钢管的风荷载标准值：第一段钢管Φ 580/Φ 490x10， q 1= ω k xD=1.073 ×0.535=0.574 kN/m 第二段钢管Φ 490/Φ390x8，q 2=ω k xD=1.073 × 0.44=0.472 kN/m第三段钢管Φ 390/Φ290x8，q 3=ω k xD=1.073 × 0.34=0.365 kN/m 第四段钢管Φ 290/Φ190x6，q 4=ωkxD=1.073 × 0.24=0.258 kN/m避雷针计算GB50017-2003 NDGJ96-92 GB 50007-2002GB 50009-2001 (2006 年版) GB 50011-2008580/Φ 490x10，平均直径Φ 535，N=9.5 kN490/Φ 390x8，平均直径Φ 440， N=6 kN 390/Φ 290x7，平均直径Φ 340，N=5 kN290/Φ 190x6，平均直径Φ 240， N=2.5 kN 152x4， N=0.5 kN133x4， N=0.4 kN114x4， N=0.3 kN95x3， N=0.2 kN第五段钢管Φ152x4，q5=ωk xD=1.073 ×0.152=0.163 kN/m第六段钢管Φ133x4，q6=ωk xD=1.073 ×0.133=0.143 kN/m第七段钢管Φ114x4，q7= ω k xD=1.073 ×0.114=0.122 kN/m第八段钢管Φ95x3，q8=ωk xD=1.073 ×0.095=0.102 kN/m 、内力分析各段钢管底风荷载标准值：1) 剪力第八段钢管Q k8=0.102 × 1.05=0.107 kN第七段钢管Q k7=0.107+0.122 × 1.60=0.107+0.195=0.302 kN第六段钢管Q k6=0.302+0.143 × 1.95=0.302+0.279=0.581 kN第五段钢管Q k5=0.581+0.163 × 2.40=0.581+0.391=0.972 kN第四段钢管Q k4=0.972+0.258 × 7=0.972+1.806=2.778 kN第三段钢管Q k3=2.778+0.365 × 7=2.778+2.555=5.333 kN第二段钢管Q k2=5.333+0.472 × 7=5.333+3.304=8.637 kN第一段钢管Q k1=8.637+0.574 × 7.3=8.637+4.19=12.827 kN2) 弯矩第八段钢管M k8=0.5 ×1.05× 0.107=0.056 kNm第七段钢管M k7=0.056+0.107×1.6+0.5×1.6×0.195=0.056+0.171+0.156=0.383 kNm第六段钢管M k6=0.056+0.107×( 1.6+1.95) +0.156+0.195 × 1.95+0.5×1.95× 0.279=0.056+0.38+0.156+0.38+0.272=1.244 kNm第五段钢管M k5=0.056+0.107×(1.6+1.95+2.40)+0.156+0.195×( 1.95+2.40) +0.272+0.279 ×2.40+0.5×2.4× 0.391=0.056+0.637+0.156+0.85+0.272+0.67+0.469=3.574 kNm 第四段钢管M k4=0.056+0.107×(1.6+1.95+2.40+7)+0.156+0.195×( 1.95+2.40+7) +0.272+0.279 ×(2.40+7)+ 0.469+0.391 ×7+0.5×7×1.806=0.056+1.386+0.156+2.213+0.272+2.623+0.469+2.734+6.321=16.23 kNm第三段钢管M k3=0.056+0.107×(1.6+1.95+2.40+7+7 )+0.156+0.195×(1.95+2.40+7+7) +0.272+0.279 ×(2.40+7+7)+ 0.469+0.391 ×(7+7)+6.321+1.806 × 7+0.5 ×7×2.555=0.056+2.135+0.156+3.578+0.272+4.576+0.469+5.474+6.321+12.642+8.943=44.622 kNm第二段钢管M k2=0.056+0.107 ×( 1.6+1.95+2.40+7+7+7 )+0.156+0.195×( 1.95+2.40+7+7+7 )+0.272+0.279 × (2.40+7+7+7)+ 0.469+0.391 ×( 7+7+7) +6.321+1.806 ×(7+7)+8.943+2.555 × 7+0.5×7×3.304=0.056+2.884+0.156+4.943+0.272+6.529+0.469+8.211+6.321+25.284+8.943+17.885+11.564=95.517 kNm第一段钢管M k1=0.056+0.107×( 1.6+1.95+2.40+7+7+7+7.3 )+0.156+0.195 ×(1.95+2.40+7+7+7+7.3 )+0.272+0.279 × (2.40+7+7+7+7.3)+ 0.469+0.391 ×( 7+7+7+7.3 )+6.321+1.806×(7+7+7.3)+8.943+2.555 ×( 7+7.3 )+11.564+3.304×7.3+0.5×7.3×4.19=0.056+3.665+0.156+6.367+0.272+8.565+0.469+11.065+6.321+38.468+8.943+36.537 +11.564+24.119+15.294=171.862 kNm3）轴力第八段钢管N k8=0.2kN第七段钢管N k7=0.2+0.3=0.5kN第六段钢管N k6=0.5+0.4=0.9kN第五段钢管N k5=0.9+0.5=1.4kN第四段钢管N k4=1.4+2.5=3.9kN第三段钢管N k3=3.9+5=8.9kN第二段钢管N k2=8.9+6=14.9kN第一段钢管N k1=14.9+9.5=24.4kN三、钢管截面特性计算（按平均截面计算）第一段钢管Φ 580/Φ 490x10, 平均直径Φ 535 的截面特性I x=I y=π(d4-d41)/64=3.141592 ×(5354-5154)÷64=568453891.8mm4W x=W y=π(d4-d41)/(32d)=3.141592 ×(5354-5154)÷(32×535)=2125061.3mm3i x=i y=(d2+d21)0.5/4=(535 2+515 2)0.5÷ 4=185.7mm185.8A=π(d2-d21) /4=3.141592×(5352-5152) ÷4=16493.3 mm2第二段钢管Φ 490/Φ 390x8, 平均直径Φ 440 的截面特性I x=I y=π(d4-d41)/64=3.141592 ×(4404-4244)÷64=253366931.8mm4W x=W y=π(d4-d41)/(32d)=3.141592 ×(4404-4244)÷(32×440)=1151667.9mm3i x=i y=(d2+d21)0.5/4=(440 2+424 2)0.5÷ 4=152.8mmA=π(d2-d21) /4=3.141592×(4402-4242) ÷4=10857.3 mm2第三段钢管Φ 390/Φ 290x8, 平均直径Φ 340 的截面特性I x=I y=π(d4-d41)/64=3.141592 ×(3404-3244)÷64=115031326.3mm4W x=W y=π(d4-d41)/(32d)=3.141592 ×(3404-3244)÷(32×340)=676654.9mm3i x=i y=(d2+d21)0.5/4=(340 2+324 2)0.5÷ 4=117.4mmA=π(d2-d21) /4=3.141592 ×(3402-3242) ÷4=8344.1 mm2第四段钢管Φ 290/Φ 190x6, 平均直径Φ 340 的截面特性I x=I y=π(d4-d41)/64=3.141592 ×(2404-2284)÷64=30209536.1mm4W x=W y=π(d4-d41)/(32d)=3.141592 ×(2404-2284)÷(32×240)=251746.1mm3i x=i y=(d2+d21)0.5/4=(240 2+228 2)0.5÷ 4=82.8mmA=π(d2-d21) /4=3.141592 ×(2402-2242) ÷4=5830.8 mm2第五段钢管Φ 152×4 截面特性I x=I y=π(d4-d41)/64=3.141592 ×(1524-1444)÷64=5095913.6mm4W x=W y=π(d4-d41)/(32d)=3.141592 ×(1524-1444)÷(32×152)=67051.5mm3i x=i y=(d2+d21)0.5/4=(152 2+144 2)0.5÷ 4=52.3mmA=π(d2-d21) /4=3.141592 ×(1522-1442) ÷4=1859.8 mm2第六段钢管Φ 133x4 截面特性I x=I y=π(d4-d41)/64=3.141592 ×(1334-1254)÷64=3375252.6mm4W x=W y=π(d4-d41)/(32d)=3.141592×(1334-1254)÷(32x133)=50755.7mm 3i x=i y=(d2+d21)0.5/4=(133 2+125 2)0.5÷ 4=45.6mmA=π(d2-d21) /4=3.141592 ×(1332-1252) ÷4=1621 mm2第七段钢管Φ 114x4 截面特性I x=I y=π(d4-d41)/64=3.141592 ×(1144-1064)÷64=2093494.1mm 4W x=W y=π(d4-d41)/(32d)=3.141592 ×(1144-1064)÷(32×114)=36728mm3 i x=iy=(d2+d21)0.5/4=(1142+1062)0.5÷4=38.9mmA=π(d2-d21) /4=3.141592×(1142-1062) ÷4=1382.3 mm2第八段钢管Φ 95x3 截面特性I x=I y=π(d4-d41)/64=3.141592 ×(954-894)÷64=918345.5mm4W x=W y=π(d4-d41)/(32d)=3.141592×(954-894)÷(32×95)=193333.6mm 3 i x=iy=(d2+d21)0.5/4=(952+892)0.5÷4=32.5mmA=π(d2-d21) /4=3.141592×(952-892) ÷4=867.1mm 2四、强度验算第一段钢管N/A+M x/(γx W x)=1.2×24.4×1000÷16493.3+1.4×171.862×1000000÷(1.15×2125061.3)=1.78+98.46=100.24N/m m 2<215×0.7=150.5 N/mm2N/A-M x/(γx W x)=24.4 ×1000÷16493.3-1.4×171.862×1000000÷(1.15×2125061.3)=1.48-98.46=-96.98N/m m 2<215 ×0.7=150.5 N/mm 2第二段钢管N/A+M x/(γx W x)=1.2×14.9×1000÷10857.3 +1.4 ×95.517 ×1000000÷(1.15×1151667.9)=1.65+100.97=102.61N/m m 2<215 ×0.7=150.5 N/mmN/A-M x/(γx W x)= 14.9×1000÷10857.3 -95.517 ×1000000 ÷(1.15×1151667.9)=1.37-72.12=-70.75N/m m 2<215 × 0.7=150.5 N/mm 2 第三段钢管N/A+M x/(γx W x)= 1.2×8.9×1000÷8344.1 +1.4 ×44.622 ×1000000÷(1.15×676654.9)=1.28+80.28=81.56N/m m 2<215 ×0.7=150.5 N/mm N/A-M x/(γx W x)= 8.9×1000÷8344.1 -44.622×1000000÷(1.15×676654.9)=1.07-57.34=-56.27N/m m 2<215 ×0.7=150.5 N/mm 第四段钢管N/A+M x/(γx W x)= 1.2×3.9×1000÷5830.8 +1.4×16.23×1000000÷(1.15×251746.1)=0.8+78.48=79.28N/m m 2<215×0.7=150.5 N/mm N/A-M x/(γx W x)= 3.9×1000÷5830.8 -16.23×1000000÷(1.15×251746.1)=0.67-56.06=-55.39N/m m 2<215 ×0.7=150.5 N/mm 2第五段钢管N/A+M x/(γx W x)= 1.2×1.4×1000÷1859.8 +1.4×3.574×1000000÷(1.15×67051.5)=0.9+64.89=65.79N/m m 2<215×0.7=150.5 N/mm 2N/A-M x/(γx W x)= 1.4×1000÷1859.8-1.4×3.574×1000000÷(1.15×67051.5)=0.75-64.89=-64.14N/m m 2<215 ×0.7=150.5 N/mm 2第六段钢管N/A+M x/(γx W x)= 1.2×0.9×1000÷1621+1.4×1.244×1000000÷(1.15×50755.7)=0.67+29.84=30.51N/m m 2<215 ×0.7=150.5 N/mm 2 N/A-M x/(γx W x)= 0.9×1000÷1621-1.4×1.244×1000000÷(1.15×50755.7)=0.56-29.84=-29.28N/m m 2<215 ×0.7=150.5 N/mm 2第七段钢管N/A+M x/(γx W x)= 1.2×0.5×1000÷1382.3+1.4×0.383×1000000÷(1.15×36728)=0.43+12.69=13.12N/m m 2<215 ×0.7=150.5 N/mm 2 N/A-M x/(γx W x)= 0.5×1000÷1382.3-1.4×0.383×1000000÷(1.15×36728)=0.36-12.69=-12.33N/m m 2<215 ×0.7=150.5 N/mm 2第八段钢管设计值作用下：N/A+M x/(γx W x)= 1.2×0.2×1000÷1382.3+1.4×0.383×1000000÷(1.15×36728)=0.17+12.69=12.86N/m m 2<215 ×0.7=150.5 N/mm 2 N/A-M x/(γx W x)= 0.2×1000÷1382.3-1.4×0.383×1000000÷(1.15×36728)=0.14-12.69=-12.55N/m m 2<215 ×0.7=150.5 N/mm 2设计值作用下：N/A+M x/(γx W x)= 1.2×0.2×1000÷1382.3+0.383×1000000÷(1.15×36728)=0.17+9.07=9.24N/mm 2<80 N/mm 2N/A-M x/(γx W x)= 0.2×1000÷1382.3-1.4×0.383×1000000÷(1.15×36728)=0.14-12.69=-12.55N/mm 2<80 N/mm 2五、稳定性验算第一段钢管1）平面内的稳定性等效长度计算系数 K=1+M 1/M 2=1+95.517÷171.862=1.556注： (M 1为钢管上部弯矩； M 2为钢管下部弯矩 )x =Kl/i x =1.556×7300÷185.7=61.17<150,查得φx =0.815N 'Ex2EA /(1.1 2x ) 3.1415922 206000 16493.3/(1 .1 61.172) 81471312）平面外的稳定性2) 平面外的稳定性N tx M x 1.2 14900 1.4 1.0 95.517 1000000tx x0.7 2.10 81.27φx A φb W 1x 0.785 10857.3 1.0 1151667.9 83.37kN / m 215kN /m第三段钢管1）平面内的稳定性 等效长度计算系数 注： （M 1为钢管上部弯矩； M 2为钢管下部弯矩 ）mxMx φ A Nφx Ax W 1x (1 0.8 ' ) x 1xNE ' x1.2 24400 1.4 1.0 171.862 10000002.18 98.74100.92kN / m 0.815 16493.3215kN /m1.15 2125061.3 (1 0.8 1.2 24400 )8147131 )φx AtxM xφb W1x1.2 24400 0.815 16493.3 81.43kN /m 215kN /m0.7 1.4 1.0171.862 1000000 2.18 79.251.0 2125061.3第二段钢管1）平面内的稳定性等效长度计算系数K=1+M 1/M 2=1+44.622÷95.517=1.467注： （M 1为钢管上部弯矩； M 2为钢管下部弯矩 ）x =Kl/i x =1.467x7000 ÷ 152.8=67.21<150,查得φx =0.785N 'Ex 2EA /(1.1 x 2) 3.1415922 206000 10857.3 /(1.1 67.212 ) 4442507 NmxM x 1.2 14900φx A x W 1x (1 0.8 N ' ) 0.785 10857.3 x 1x NE 'x2.10 101.3 103.4kN /m 215kN /m1.4 1.0 95.517 10000001.2 149001.15 1151667.9 (1 0.8 )4442507K=1+M 1/M 2=1+16.23/44.622=1.36x =Kl/i x =1.36x7000 ÷ 117.4=81.09<150,查得φx =0.704N 'Ex 2EA/(1.1 2x ) 3.1415922 206000 8344.1 /(1.1 81.092) 2345411NmxMx1.2 8900 1.4 1.0 44.622 1000000φx Ax W 1x (10.8 N ' ) 0.704 8344.11.15 676654.9 (1 0.81.2 8900) N E 'x23454111.82 80.57 82.39kN /m215kN /m2)平面外的稳定性N tx M x 1.2 8900 0.7 1.4 1.044.622 100000064.61.82φx A φb W 1x 0.704 8344.1 1.0 676654.966.42kN /m 215kN /m第四段钢管1) 平面内的稳定性等效长度计算系数 K=1+M 1/M 2=1+3.574 ÷ 16.23=1.22 注： (M 1为钢管上部弯矩； M 2为钢管下部弯矩 )x =Kl/i x =1.22x7000 ÷ 82.8=103.14<150,查得φx =0.56364.37kN/m 215kN /m根据上述结构计算，第五、第六、第七、第八段平面内及平面外都满足要求。
避雷针计算书
避雷针计算一．设计条件：1.计算依据《钢结构设计规范》GB50017-2003《变电站建筑结构设计技术规定》NDGJ96-92《建筑地基基础设计规范》GB 50007-2002《建筑结构荷载规范》GB 50009-2001（2006年版）《建筑抗震设计规范》GB 50011-2008《变电构架设计手册》2．独立避雷针荷载计算：H=35m，第一段高度h1=7300mm,采用钢管Φ580/Φ490x10，平均直径Φ535，N=9.5 kN第二段高度h2=7000mm,采用钢管Φ490/Φ390x8，平均直径Φ440，N=6 kN第三段高度h3=7000mm,采用钢管Φ390/Φ290x7，平均直径Φ340，N=5 kN第四段高度h4=7000mm,采用钢管Φ290/Φ190x6，平均直径Φ240，N=2.5 kN第五段高度h5=2400mm,采用钢管Φ152x4，N=0.5 kN第六段高度h6=1950mm,采用钢管Φ133x4，N=0.4 kN第七段高度h7=1600mm,采用钢管Φ114x4，N=0.3 kN第八段高度h5=1050mm,采用钢管Φ95x3，N=0.2 kN按各段高度及外径求得加权平均外径为：D=（7300×535+7000×440+7000×340+7000×240+2400×152+1950×133+1600×114+1050×95）÷(7300+7000×3+2400+1950+1600+1050)=339mm（实际取用364mm偏于安全）风荷载计算：按《建筑结构荷载规范》（GB 50009-2001）（2006版）查得ω0=0.60kN/m2，风荷载标准值：ωk=βz.μs.μz.ω0风振系数：单钢管柱(h>8m),βz=2.0风压高度变化系数μz：h=35m查《建筑结构荷载规范》（GB 50009-2001）表7.2.1（B类）插值得：μz=1.42+(1.56-1.42)×5÷(40-30)=1.49风荷载体型系数μs：μzω0.d2=1.49×0.60×0.3642=0.118>0.015，取μs=+0.6ωk=βz.μs.μz.ω0=2.0×0.6×1.49×0.60=1.073kN/m2作用于各段钢管的风荷载标准值：第一段钢管Φ580/Φ490x10，q1=ωk xD=1.073×0.535=0.574 kN/m第二段钢管Φ490/Φ390x8，q2=ωk xD=1.073×0.44=0.472 kN/m第三段钢管Φ390/Φ290x8，q3=ωk xD=1.073×0.34=0.365kN/m第四段钢管Φ290/Φ190x6，q4=ωk xD=1.073×0.24=0.258 kN/m第五段钢管Φ152x4，q5=ωk xD=1.073×0.152=0.163 kN/m第六段钢管Φ133x4，q6=ωk xD=1.073×0.133=0.143 kN/m第七段钢管Φ114x4，q7=ωk xD=1.073×0.114=0.122 kN/m第八段钢管Φ95x3，q8=ωk xD=1.073×0.095=0.102 kN/m二、内力分析各段钢管底风荷载标准值：1）剪力第八段钢管Q k8=0.102×1.05=0.107 kN第七段钢管Q k7=0.107+0.122×1.60=0.107+0.195=0.302 kN第六段钢管Q k6=0.302+0.143×1.95=0.302+0.279=0.581 kN第五段钢管Q k5=0.581+0.163×2.40=0.581+0.391=0.972 kN第四段钢管Q k4=0.972+0.258×7=0.972+1.806=2.778 kN第三段钢管Q k3=2.778+0.365×7=2.778+2.555=5.333 kN第二段钢管Q k2=5.333+0.472×7=5.333+3.304=8.637 kN第一段钢管Q k1=8.637+0.574×7.3=8.637+4.19=12.827 kN2）弯矩第八段钢管M k8=0.5×1.05×0.107=0.056 kNm第七段钢管M k7=0.056+0.107×1.6+0.5×1.6×0.195=0.056+0.171+0.156=0.383 kNm 第六段钢管M k6=0.056+0.107×（1.6+1.95）+0.156+0.195×1.95+0.5×1.95×0.279=0.056+0.38+0.156+0.38+0.272=1.244 kNm第五段钢管M k5=0.056+0.107×（1.6+1.95+2.40）+0.156+0.195×（1.95+2.40）+0.272+0.279×2.40+0.5×2.4×0.391=0.056+0.637+0.156+0.85+0.272+0.67+0.469=3.574 kNm 第四段钢管M k4=0.056+0.107×（1.6+1.95+2.40+7）+0.156+0.195×（1.95+2.40+7）+0.272+0.279×(2.40+7)+ 0.469+0.391×7+0.5×7×1.806=0.056+1.386+0.156+2.213+0.272+2.623+0.469+2.734+6.321=16.23 kNm第三段钢管M k3=0.056+0.107×（1.6+1.95+2.40+7+7）+0.156+0.195×（1.95+2.40+7+7）+0.272+0.279×(2.40+7+7)+ 0.469+0.391×（7+7）+6.321+1.806×7+0.5×7×2.555=0.056+2.135+0.156+3.578+0.272+4.576+0.469+5.474+6.321+12.642+8.943=44.622 kNm第二段钢管M k2=0.056+0.107×（1.6+1.95+2.40+7+7+7）+0.156+0.195×（1.95+2.40+7+7+7）+0.272+0.279×(2.40+7+7+7)+ 0.469+0.391×（7+7+7）+6.321+1.806×(7+7)+8.943+2.555×7+0.5×7×3.304=0.056+2.884+0.156+4.943+0.272+6.529+0.469+8.211+6.321+25.284+8.943+17.885+11.564=95.517 kNm第一段钢管M k1=0.056+0.107×（1.6+1.95+2.40+7+7+7+7.3）+0.156+0.195×（1.95+2.40+7+7+7+7.3）+0.272+0.279×(2.40+7+7+7+7.3)+ 0.469+0.391×（7+7+7+7.3）+6.321+1.806×(7+7+7.3)+8.943+2.555×（7+7.3）+11.564+3.304×7.3+0.5×7.3×4.19=0.056+3.665+0.156+6.367+0.272+8.565+0.469+11.065+6.321+38.468+8.943+36.537+11.564+24.119+15.294=171.862 kNm3）轴力第八段钢管N k8=0.2kN第七段钢管N k7=0.2+0.3=0.5kN第六段钢管N k6=0.5+0.4=0.9kN第五段钢管N k5=0.9+0.5=1.4kN第四段钢管N k4=1.4+2.5=3.9kN第三段钢管N k3=3.9+5=8.9kN第二段钢管N k2=8.9+6=14.9kN第一段钢管N k1=14.9+9.5=24.4kN三、钢管截面特性计算（按平均截面计算）第一段钢管Φ580/Φ490x10, 平均直径Φ535的截面特性W x=W y=π(d4-d41)/(32d)=3.141592×(5354-5154)÷(32×535)=2125061.3mm3 i x=i y=(d2+d21)0.5/4=(5352+5152)0.5÷4=185.7mm185.8A=π(d2-d21) /4=3.141592×(5352-5152) ÷4=16493.3 mm2第二段钢管Φ490/Φ390x8, 平均直径Φ440的截面特性I x=I y=π(d4-d41)/64=3.141592×(4404-4244)÷64=253366931.8mm4W x=W y=π(d4-d41)/(32d)=3.141592×(4404-4244)÷(32×440)=1151667.9mm3 i x=i y=(d2+d21)0.5/4=(4402+4242)0.5÷4=152.8mmA=π(d2-d21) /4=3.141592×(4402-4242) ÷4=10857.3 mm2第三段钢管Φ390/Φ290x8, 平均直径Φ340的截面特性I x=I y=π(d4-d41)/64=3.141592×(3404-3244)÷64=115031326.3mm4W x=W y=π(d4-d41)/(32d)=3.141592×(3404-3244)÷(32×340)=676654.9mm3 i x=i y=(d2+d21)0.5/4=(3402+3242)0.5÷4=117.4mmA=π(d2-d21) /4=3.141592×(3402-3242) ÷4=8344.1 mm2第四段钢管Φ290/Φ190x6, 平均直径Φ340的截面特性I x=I y=π(d4-d41)/64=3.141592×(2404-2284)÷64=30209536.1mm4W x=W y=π(d4-d41)/(32d)=3.141592×(2404-2284)÷(32×240)=251746.1mm3 i x=i y=(d2+d21)0.5/4=(2402+2282)0.5÷4=82.8mmA=π(d2-d21) /4=3.141592×(2402-2242) ÷4=5830.8 mm2第五段钢管Φ152×4截面特性I x=I y=π(d4-d41)/64=3.141592×(1524-1444)÷64=5095913.6mm4W x=W y=π(d4-d41)/(32d)=3.141592×(1524-1444)÷(32×152)=67051.5mm3 i x=i y=(d2+d21)0.5/4=(1522+1442)0.5÷4=52.3mmA=π(d2-d21) /4=3.141592×(1522-1442) ÷4=1859.8 mm2第六段钢管Φ133x4截面特性I x=I y=π(d4-d41)/64=3.141592×(1334-1254)÷64=3375252.6mm4W x=W y=π(d4-d41)/(32d)=3.141592×(1334-1254)÷(32x133)=50755.7mm3i x=i y=(d2+d21)0.5/4=(1332+1252)0.5÷4=45.6mmA=π(d2-d21) /4=3.141592×(1332-1252) ÷4=1621 mm2第七段钢管Φ114x4截面特性W x=W y=π(d4-d41)/(32d)=3.141592×(1144-1064)÷(32×114)=36728mm3i x=i y=(d2+d21)0.5/4=(1142+1062)0.5÷4=38.9mmA=π(d2-d21) /4=3.141592×(1142-1062) ÷4=1382.3 mm2第八段钢管Φ95x3截面特性I x=I y=π(d4-d41)/64=3.141592×(954-894)÷64=918345.5mm4W x=W y=π(d4-d41)/(32d)=3.141592×(954-894)÷(32×95)=193333.6mm3i x=i y=(d2+d21)0.5/4=(952+892)0.5÷4=32.5mmA=π(d2-d21) /4=3.141592×(952-892) ÷4=867.1mm2四、强度验算第一段钢管N/A+M x/(γx W x)=1.2×24.4×1000÷16493.3+1.4×171.862×1000000÷(1.15×2125061.3)=1.78+98.46=100.24N/m m2<215×0.7=150.5 N/mm2N/A-M x/(γx W x)=24.4×1000÷16493.3-1.4×171.862×1000000÷(1.15×2125061.3) =1.48-98.46=-96.98N/m m2<215×0.7=150.5 N/mm2第二段钢管N/A+M x/(γx W x)=1.2×14.9×1000÷10857.3 +1.4×95.517 ×1000000÷(1.15×1151667.9)=1.65+100.97=102.61N/m m2<215×0.7=150.5 N/mm2N/A-M x/(γx W x)= 14.9×1000÷10857.3 -95.517 ×1000000÷(1.15×1151667.9)=1.37-72.12=-70.75N/m m2<215×0.7=150.5 N/mm2第三段钢管N/A+M x/(γx W x)= 1.2×8.9×1000÷8344.1 +1.4×44.622 ×1000000÷(1.15×676654.9)=1.28+80.28=81.56N/m m2<215×0.7=150.5 N/mm2N/A-M x/(γx W x)= 8.9×1000÷8344.1 -44.622×1000000÷(1.15×676654.9)=1.07-57.34=-56.27N/m m2<215×0.7=150.5 N/mm2第四段钢管N/A+M x/(γx W x)= 1.2×3.9×1000÷5830.8 +1.4×16.23×1000000÷(1.15×251746.1) =0.8+78.48=79.28N/m m2<215×0.7=150.5 N/mm2N/A-M x/(γx W x)= 3.9×1000÷5830.8 -16.23×1000000÷(1.15×251746.1)=0.67-56.06=-55.39N/m m2<215×0.7=150.5 N/mm2第五段钢管N/A+M x/(γx W x)= 1.2×1.4×1000÷1859.8 +1.4×3.574×1000000÷(1.15×67051.5) =0.9+64.89=65.79N/m m2<215×0.7=150.5 N/mm2N/A-M x/(γx W x)= 1.4×1000÷1859.8-1.4×3.574×1000000÷(1.15×67051.5)=0.75-64.89=-64.14N/m m2<215×0.7=150.5 N/mm2第六段钢管N/A+M x/(γx W x)= 1.2×0.9×1000÷1621+1.4×1.244×1000000÷(1.15×50755.7)=0.67+29.84=30.51N/m m2<215×0.7=150.5 N/mm2N/A-M x/(γx W x)= 0.9×1000÷1621-1.4×1.244×1000000÷(1.15×50755.7)=0.56-29.84=-29.28N/m m2<215×0.7=150.5 N/mm2第七段钢管N/A+M x/(γx W x)= 1.2×0.5×1000÷1382.3+1.4×0.383×1000000÷(1.15×36728)=0.43+12.69=13.12N/m m2<215×0.7=150.5 N/mm2N/A-M x/(γx W x)= 0.5×1000÷1382.3-1.4×0.383×1000000÷(1.15×36728)=0.36-12.69=-12.33N/m m2<215×0.7=150.5 N/mm2第八段钢管设计值作用下：N/A+M x/(γx W x)= 1.2×0.2×1000÷1382.3+1.4×0.383×1000000÷(1.15×36728)=0.17+12.69=12.86N/m m2<215×0.7=150.5 N/mm2N/A-M x/(γx W x)= 0.2×1000÷1382.3-1.4×0.383×1000000÷(1.15×36728)=0.14-12.69=-12.55N/m m2<215×0.7=150.5 N/mm2设计值作用下：N/A+M x/(γx W x)= 1.2×0.2×1000÷1382.3+0.383×1000000÷(1.15×36728)=0.17+9.07=9.24N/mm2<80 N/mm2N/A-M x/(γx W x)= 0.2×1000÷1382.3-1.4×0.383×1000000÷(1.15×36728)=0.14-12.69=-12.55N/mm2<80 N/mm2五、稳定性验算第一段钢管1)平面内的稳定性等效长度计算系数 K=1+M 1/M 2=1+95.517÷171.862=1.556注：(M 1为钢管上部弯矩；M 2为钢管下部弯矩)λx =Kl/i x =1.556×7300÷185.7=61.17<150,查得x φ=0.8158147131)17.61.116493.3/(1206000141592.3)1.1/(2222'=⨯⨯⨯==x Ex EA N λπmkN m kN N N W M A N Ex x x x mx /215/92.10074.9818.2)8147131244002.18.01(2125061.315.11000000862.1710.14.13.16493815.0244002.1)8.01(φ'1x <=+=⨯⨯-⨯⨯⨯⨯⨯+⨯⨯=-+=γβσ 2)平面外的稳定性mkN m kN W M A N x x tx /215/43.8125.7918.22125061.30.11000000862.1710.14.17.03.16493815.0244002.1φφ1b x ≤=+=⨯⨯⨯⨯⨯+⨯⨯=+βη 第二段钢管1)平面内的稳定性等效长度计算系数 K=1+M 1/M 2=1+44.622÷95.517=1.467注：(M 1为钢管上部弯矩；M 2为钢管下部弯矩)λx =Kl/i x =1.467x7000÷152.8=67.21<150,查得x φ=0.7854442507)21.67 /(1.110857.3206000141592.3)1.1/(2222'=⨯⨯⨯==x Ex EA N λπmkN m kN N N W M A N Ex x x x mx /215/4.1033.10110.2)4442507149002.18.01(1151667.915.11000000 95.5170.14.1 10857.3785.0149002.1)8.01(φ'1x <=+=⨯⨯-⨯⨯⨯⨯⨯+⨯⨯=-+=γβσ 2)平面外的稳定性mkN m kN W M A N x x tx /215/37.8327.8110.29.15166710.11000000517.950.14.17.03.10857785.0149002.1φφ1b x ≤=+=⨯⨯⨯⨯⨯+⨯⨯=+βη 第三段钢管1)平面内的稳定性等效长度计算系数 K=1+M 1/M 2=1+16.23/44.622=1.36注：(M 1为钢管上部弯矩；M 2为钢管下部弯矩)λx =Kl/i x =1.36x7000÷117.4=81.09<150,查得x φ=0.7042345411)09.81 /(1.18344.1206000141592.3)1.1/(2222'=⨯⨯⨯==xEx EA N λπ mkN m kN N N W M A N Ex x x x mx /215/39.8257.8082.1)234541189002.18.01(9.76654615.11000000 622.440.14.1 1.3448704.089002.1)8.01(φ'1x <=+=⨯⨯-⨯⨯⨯⨯⨯+⨯⨯=-+=γβσ 2)平面外的稳定性mkN m kN W M A N x x tx /215/42.666.6482.19.6766540.11000000622.440.14.17.01.8344704.089002.1φφ1b x ≤=+=⨯⨯⨯⨯⨯+⨯⨯=+βη 第四段钢管1)平面内的稳定性等效长度计算系数 K=1+M 1/M 2=1+3.574÷16.23=1.22注：(M 1为钢管上部弯矩；M 2为钢管下部弯矩)λx =Kl/i x =1.22x7000÷82.8=103.14<150,查得x φ=0.563102222'104.3)563.0 /(1.18.8305206000141592.3)1.1/(⨯=⨯⨯⨯==x Ex EA N λπmkN m kN N N W M A N Ex x x x mx /215/91.7948.7843.1)104.339002.18.01(1.25174615.11000000 23.160.14.18.5830563.039002.1)8.01(φ10'1x <=+=⨯⨯⨯-⨯⨯⨯⨯⨯+⨯⨯=-+=γβσ 2)平面外的稳定性mkN m kN W M A N x x tx /215/37.6418.6319.11.2517460.1100000023.160.14.17.08.5830563.039002.1φφ1b x ≤=+=⨯⨯⨯⨯⨯+⨯⨯=+βη 根据上述结构计算，第五、第六、第七、第八段平面内及平面外都满足要求。

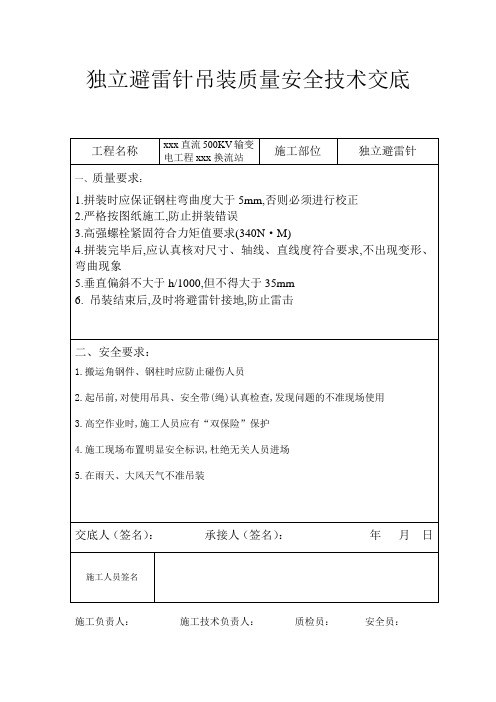

独立避雷针吊装质量安全技术交底
工程名称
xxx直流500KV输变电工程xxx换流站
施工部位
独立避雷针
一、质量要求：
1.拼装时应保证钢柱弯曲度大于5mm,否则必须进行校正
2.严格按图纸施工,防止拼装错误
3.高强螺栓紧固符合力矩值要求(340N·M)
4.拼装完毕后,应认真核对尺寸、轴线、直线度符合要求签名）：年月日
施工人员签名
施工负责人：施工技术负责人：质检员：安全员：
5.垂直偏斜不大于h/1000,但不得大于35mm
6.吊装结束后,及时将避雷针接地,防止雷击
二、安全要求：
1.搬运角钢件、钢柱时应防止碰伤人员
2.起吊前,对使用吊具、安全带(绳)认真检查,发现问题的不准现场使用
3.高空作业时,施工人员应有“双保险”保护
4.施工现场布置明显安全标识,杜绝无关人员进场
5.在雨天、大风天气不准吊装
厂区独立避雷针基础施工方案
1.工程概况及特点全厂区内共设置四个独立避雷针，基础形式为现浇钢筋混凝土独立基础,基础埋深为-2.50m。
其定位坐标分别为A=663.50m,B=2014.00m; A=531.50m，B=2014.00m；A=481.50m，B=2107.00m；A=594.80m，B=2106.50m;避雷针基础±0.00m标高相当于绝对标高4.40m，其高程控制以厂区控制桩为基准点，进行测量。
因避雷针基础地下水位在-3.00m以上，根据水质报告，地下水对砼有强腐蚀，固此，所有基础砼（包括垫层）中均需掺入SRA-I型防腐剂，掺入量为水泥用量的2%,所有基础外侧均刷厚浆型环氧煤沥青防腐涂料2遍。
厂区独立避雷针基础垫层砼强度等级为C15,基础砼强度等级为C35;模板采用组合钢模板，共300m2；钢筋有I级钢和口级钢两种，共5.0t。
2.编制技术方案依据的技术文件《电力建设消除施工质量通病守则》《火电施工质量检验及评定标准》土建工程篇《电力建设施工及验收技术规范》SDJ69-87《电力建设安全工作规程》第一部分：火力发电厂，DL5009.1-2002《电力建设安全健康与环境管理工作规定》国电电源[2002]49号《混凝土结构工程施工质量验收规范》GB50204-2002《厂区独立避雷针及照明平台施工图》10-F038S-T0447《混凝土结构工程施工质量验收规范》GB50204-2002《人工回填土施工工艺规程》Q/JDJFW102.102-2004《1#机组基础外防腐工程施工技术方案》O-WD1-JZ-FF-A13.施工应具备的条件3.1施工现场场地平整完成，临时道路畅通，水源、电源引至使用地点，经测试后满足施工要求。
3.2建立测量控制网，并经甲方、监理等验收合格。
3.3对进场的所有施工人员进行了三级安全教育，特殊工种作业人员已经经过培训合格，持证上岗。
3.4钢筋、水泥、砂、石、外加剂等施工原材料根据材料计划准备充足，同时完成必要的复试和检验。
