(完整word版)音响系统技术手册
音响产品说明书家庭音响系统设置教程
音响产品说明书家庭音响系统设置教程音响产品说明书-家庭音响系统设置教程欢迎使用我们的家庭音响系统。
本说明书将为您提供关于该产品的详细信息和正确的设置教程。
在开始之前，请确保您已经仔细阅读了产品安全指南。
一、产品概述家庭音响系统由多个组件组成，包括音箱、功放器、音频接口等。
该系统旨在提供高品质的音频体验，适用于家庭娱乐和音乐欣赏。
二、组件说明1. 音箱我们的家庭音响系统包括两个主音箱和一个低音炮。
主音箱负责输出中高频音频，低音炮则负责输出低频音频，以增强音效的饱满度和层次感。
2. 功放器功放器是家庭音响系统的控制中心，负责接收和放大音频信号。
它通常配备有多个输入接口，包括蓝牙、HDMI、USB和AUX等，以支持各种音频源的连接。
3. 音频接口音频接口指的是通过线缆将音响系统与其他设备连接的接口。
例如，您可以通过HDMI接口将音响系统与电视或DVD播放器连接，或者通过蓝牙接口与手机或平板电脑进行无线连接。
三、设置步骤1. 安装音箱首先，选择合适的位置放置音箱。
确保主音箱距离您通常坐在的位置相等并与您在该位置的耳朵高度相等，以获得最佳音频效果。
低音炮可以放置在地板上，并调整位置以达到最佳低频效果。
2. 连接音箱和功放器使用提供的音频线缆将主音箱与功放器连接。
确保连接线缆的插头正确对应主音箱和功放器上的接口。
对于低音炮，它通常是通过无线方式与功放器连接。
3. 连接其他设备根据您的需求，使用适当的音频线缆将功放器与其他设备连接起来。
例如，通过HDMI线缆将功放器与电视连接，或通过蓝牙功能与手机连接。
4. 执行系统设置将功放器接通电源并打开，按照系统说明书中的操作指南执行初始设置。
这可能包括选择音频输入源、调整音量、连接蓝牙设备等步骤。
5. 调整音频效果根据您的个人喜好，对音响系统进行音效调整。
通常，功放器上会有预设的音频模式，如音乐、电影和游戏等。
您还可以根据需要手动调整低音、中音和高音的平衡。
6. 故障排除如果您遇到任何问题，如无音频输出、杂音或连接故障，请参考产品说明书中的故障排除部分，或者联系我们的客户支持。
音响系统设置手册
音响系统设置手册第一章、引言音响系统是现代生活中不可或缺的一部分，它能为我们带来高品质的音频体验。
本手册旨在向您介绍如何正确设置音响系统，以确保您获得最佳的音频效果。
在使用本手册前，请确保已仔细阅读您所购买的音响设备的使用说明书。
第二章、选址与环境要求2.1 选址要求为了保证音响系统的正常运作，请确保将其放置在水平稳定的位置上，远离磁场、静电和灰尘等干扰源。
2.2 环境要求音响系统应放置在通风良好的环境中，远离阳光直射和潮湿环境，避免与火源或液体接触。
第三章、连接设备3.1 连接音源将音源设备（如电视、CD播放器等）通过音频线缆连接到音响系统的音频输入接口上，确保插头与接口相匹配，并牢固连接。
3.2 连接扩音器根据您的音响系统类型，将扩音器通过扩音器线缆连接到音响系统的扩音器接口上。
请注意区分左声道和右声道，并确保连接稳固。
第四章、音调调节4.1 音量调节通过操作音响系统的音量旋钮或遥控器上的音量按钮，调节音响系统的音量大小。
首次使用时，请将音量调至较低的水平，逐渐提升至适宜的音量。
4.2 音效模式选择根据个人喜好，在音响系统的控制面板或遥控器上选择适合的音效模式，如普通、摇滚、爵士等。
试听不同模式，并选择最符合您品味的模式。
第五章、扩音器设置5.1 声场调节根据您的音响系统类型以及空间特点，调整音响系统的声场效果。
可以尝试不同角度和位置，以获得最佳的音频效果。
5.2 低音调节根据个人喜好，调节音响系统的低音效果。
请注意，过度增强低音可能会影响音频的平衡与清晰度，因此请谨慎调整。
第六章、其他设置6.1 平衡调节根据您的喜好，调节音响系统的平衡效果，确保左、右声道音量均匀分配。
6.2 重播与暂停通过遥控器上的相应按钮或音响系统的控制面板上的功能键，实现音频的重播与暂停操作。
第七章、维护与保养7.1 清洁音响系统定期使用柔软的干布清洁音响系统的外壳，避免使用含有液体的清洁剂，以防止对音响系统造成损害。

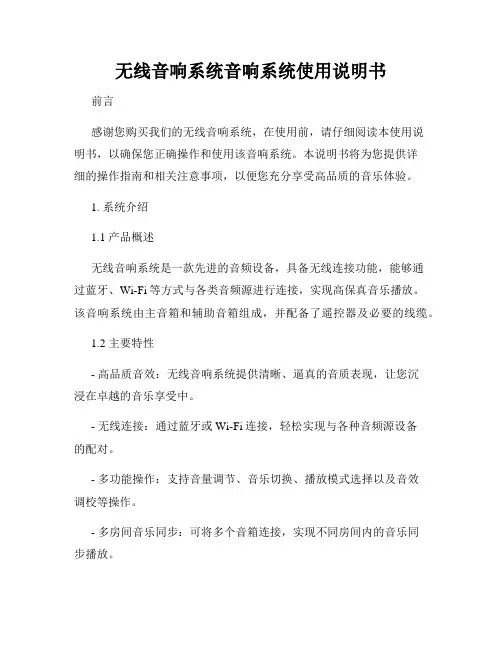

无线音响系统音响系统使用说明书
无线音响系统音响系统使用说明书前言感谢您购买我们的无线音响系统，在使用前，请仔细阅读本使用说明书，以确保您正确操作和使用该音响系统。
本说明书将为您提供详细的操作指南和相关注意事项，以便您充分享受高品质的音乐体验。
1. 系统介绍1.1 产品概述无线音响系统是一款先进的音频设备，具备无线连接功能，能够通过蓝牙、Wi-Fi等方式与各类音频源进行连接，实现高保真音乐播放。
该音响系统由主音箱和辅助音箱组成，并配备了遥控器及必要的线缆。
1.2 主要特性- 高品质音效：无线音响系统提供清晰、逼真的音质表现，让您沉浸在卓越的音乐享受中。
- 无线连接：通过蓝牙或Wi-Fi连接，轻松实现与各种音频源设备的配对。
- 多功能操作：支持音量调节、音乐切换、播放模式选择以及音效调校等操作。
- 多房间音乐同步：可将多个音箱连接，实现不同房间内的音乐同步播放。
2. 硬件连接与设置2.1 连接主音箱将主音箱与电源适配器连接，并插入电源插座。
确保音箱与电源连接正确无误。
接下来，您需要参考用户手册中提供的具体操作步骤，将辅助音箱与主音箱进行无线连接。
2.2 连接音频源设备通过蓝牙或Wi-Fi，连接您的音频源设备（例如手机、平板电脑、电脑等），确保设备与音箱间的无线连接正常稳定。
3. 基本操作3.1 音量调节使用音箱上的音量控制按钮或遥控器上的音量加/减按键，可调节音量大小。
请注意调整音量时，避免过高的音量对您的听力造成不良影响。
3.2 音乐播放按下音箱或遥控器上的播放/暂停按键，即可开始或暂停音乐播放。
使用遥控器上的前进/后退按键，可快速切换至上一首或下一首曲目。
3.3 播放模式选择通过遥控器上的模式选择键，您可以切换音乐播放模式，例如顺序播放、随机播放和单曲循环等。
3.4 音效调校根据您的喜好和音乐类型，通过音箱面板上的音效调节按钮或遥控器上的音效调节功能，您可以进行低音、高音和音场效果的个性化调整。
请根据音乐类型和个人喜好，选择适合的音效设置。
音响操作手册
音响扩声系统操作手册一、系统组成：1、PA系统：PA系统负责场厅内观众区域的扩声，由音箱、功放及音箱控制器组成。
PA系统又可细分为主扩声系统和环绕扩声系统。
A、主观众区域扩声系统包括主席台扩声音箱TANNOY V300 4只，TANNOY TA 1400功放2台；超底音音箱TANNOY IQ 18B 2只，TANNOY TA 1000功放2台；音箱控制器TANNOY TDX22台；中置音箱TANNOY V300 2台，TANNOY TA 1400 功放1台；舞台返听音箱TANNOY V12 2台，TANNOY TA1000 1台。
B、环绕扩声包括TANNOY V8 8台，TANNOY TA 1000 2台。
C、前区补声包括TANNOY V12 2台，TANNOY TA 1000 2台。
2、MONITOR监听系统：MONITOR监听系统负责为操作人员、表演人、重要观众（贵宾等）提供清晰准确的扩声。
MONITOR监听系统可分为控制室监听系统、主席台监听系统、场地吊装监听系统及场地内流动监听系统。
控制室监听系统包括TANNOY 5A有源监听音箱2只，AKG K66监听耳机1副。
3、调音台：调音台在扩声系统中占有重要地位。
调音台英语称“MIX”为混合的意思，因此调音台在扩声系统中是将前级音源混合后再分配给不同的扩声系统，混合/分配是其主要的功能。
本套扩声系统中有扩声及流动（监听）两张调音台，扩声调音台用于扩声、控制室监听、场地吊装监听使用；流动（监听）调音台用于场地内流动监听及主席台监听使用。
A、扩声调音台包括ALLEN&HEATH GL2800-40 1台。
4、音源系统：音源系统包括系统前级中的音源播放设备及拾音设备。
A、音源播放设备包括DVD机1台；卡座/CD一体机2台；MD 1台。
B、拾音设备包括AKG WMS400/D880无线手持话筒2套；；AKGWMS400/C407无线话筒/领夹2只；TANNOY鹅颈电容会议话筒8支；TANNOY TDM27对讲话筒2只。
音响系统使用说明书
音响系统使用说明书第一部分：引言音响系统使用说明书旨在帮助用户了解并正确使用音响系统，以确保其正常运行、提供高质量的音频体验。
请在使用之前仔细阅读本手册，并按照说明进行操作。
第二部分：产品概述1. 产品名称：音响系统（以下简称“本产品”）2. 产品型号：根据实际产品型号填写3. 主要功能：本产品具备音频播放、调节音量、音效模式切换等功能4. 配套设备：本产品附带音频线、电源线等必备配套设备第三部分：快速开始1. 连接电源：将本产品的电源线连接到电源插座，并打开电源开关。
2. 连接音频设备：使用附带的音频线，将本产品与音频设备（如手机、电脑）连接。
3. 开机：按下电源按钮，本产品将启动并显示欢迎界面。
第四部分：操作指南1. 音量调节：通过旋转音量控制旋钮，可调节音量大小。
顺时针旋转增大音量，逆时针旋转减小音量。
2. 播放控制：本产品支持多种音频播放方式，如蓝牙连接、USB连接、SD卡插入等。
具体操作见下文说明。
3. 音效调节：本产品提供多种音效模式，如普通、摇滚、爵士等。
通过按下音效模式按钮，可切换不同的音效模式。
第五部分：各类音频设备连接说明1. 蓝牙连接：打开音频设备（如手机）的蓝牙功能，搜索并连接到“本产品名称”的蓝牙信号。
2. USB连接：将USB接口线连接到音频设备的USB接口，本产品将自动识别并播放USB设备内的音频文件。
3. SD卡插入：将SD卡插入本产品的SD卡槽，本产品将自动检测并播放SD卡内的音频文件。
4. AUX连接：使用附带的音频线，将音频设备与本产品的AUX接口进行连接。
第六部分：常见问题与解答1. 为什么本产品无法开机？- 请检查电源线是否连接牢固，电源开关是否打开。
- 如以上操作正常，可能是产品故障，请联系客服进行维修。
2. 为什么本产品无法连接蓝牙？- 请确保音频设备的蓝牙功能已打开，并处于可被搜索状态。
- 如仍无法连接，可能是本产品蓝牙模块故障，请联系客服进行维修。
音响手册完全手册
音箱是将电信号还原成声音信号的一种装置，还原真实性将作为评价音箱性能的重要标准。
有源音箱就是带有功率放大器(即功放)的音箱系统。
把功率放大器和扬声器发声系统做成一体，可直接与一般的音源(如随身听、CD机、影碟机、录像机等)搭配，构成一套完整的音响组合。
有了有源音箱，就无需另购功率放大器，不再为合理选配功放、音箱而发愁，操作简便，其极高的性能价格比，为工薪阶层所普遍接受。
按照发声原理及内部结构不同，音箱可分为倒相式、密闭式、平板式、号角式、迷宫式等几种类型，其中最主要的形式是密闭式和倒相式。
密闭式音箱就是在封闭的箱体上装上扬声器，效率比较低；而倒相式音箱与它的不同之处就是在前面或后面板上装有圆形的倒相孔。
它是按照赫姆霍兹共振器的原理工作的，优点是灵敏度高、能承受的功率较大和动态范围广。
因为扬声器后背的声波还要从导相孔放出，所以其效率也高于密闭箱。
而且同一只扬声器装在合适的倒相箱中会比装在同体积的密闭箱中所得到的低频声压要高出3dB，也就是有益于低频部分的表现，所以这也是倒相箱得以广泛流行的重要原因。
2、功率音箱音质的好坏和功率没有直接的关系。
功率决定的是音箱所能发出的最大声强，感觉上就是音箱发出的声音能有多大的震撼力。
根据国际标准，功率有两种标注方法：额定功率(RMS：正弦波均方根)与瞬间峰值功率(PMPO功率)。
前者是指在额定范围内驱动一个8Ω扬声器规定了波形持续模拟信号，在有一定间隔并重复一定次数后，扬声器不发生任何损坏的最大电功率；后者是指扬声器短时间所能承受的最大功率。
美国联邦贸易委员会于1974年规定了功率的定标标准：以两个声道驱动一个8Ω扬声器负载，在20～20000Hz范围内谐波失真小于1％时测得的有效瓦数，即为放大器的输出功率，其标示功率就是额定输出功率。
通常商家为了迎合消费者心理，标出的是瞬间(峰值)功率，一般是额定功率的8倍左右。
试想同是采用PHILIPS的TDA1521功放芯片(最大的额定功率30W，THD=10%时)，而某些产品上标称360W，甚至480WP.M.P.O.，这可能吗?有意义吗?所以在选购多媒体音箱时要以额定功率为准。
2023年高级音响系统操作与设置使用说明书
2023年高级音响系统操作与设置使用说明书[2023年高级音响系统操作与设置使用说明书]感谢您购买我们的2023年高级音响系统。
本使用说明书将为您提供详细的操作和设置指南，以确保您能够充分利用该系统的功能。
在使用前，请仔细阅读本说明书，并按照说明进行操作，以确保您的安全和系统的正常运行。
一、操作指南1. 音箱连接与摆放:在开始操作之前，请确保将音箱正确连接到电源并与主设备配对。
将音箱摆放在固定平稳的表面上，以防止不必要的震动和倾倒。
2. 主设备的使用:主设备是整个音响系统的核心，您可以通过它来控制音量、歌曲切换、EQ调节等功能。
详细使用方法请参考主设备的说明书。
3. 遥控器的使用:本音响系统配备了智能遥控器，您可以通过遥控器轻松实现对音箱的操作。
确保在操作时将遥控器对准音箱，并保持一定的距离，以确保信号的准确传输。
4. 音效调节:本音响系统支持多种音效调节，您可以根据个人喜好进行调节。
通过系统设置菜单，您可以选择不同的音场模式、调整低音效果、平衡声音等。
注意，过高的音量和低音效果可能会对您的听力造成损害，请合理调节。
5. 外部设备连接:本音响系统支持多种外部设备的连接，如手机、电视等。
您可以通过蓝牙、HDMI等接口实现连接。
请按照相应设备的说明书连接，并选择正确的输入源，以确保正常使用。
6. 无线网络设置:部分音响系统支持无线网络连接，在启用此功能前，请确保您的网络连接稳定，并输入正确的无线网络密码。
您可以在系统设置菜单中找到无线网络选项，并按照操作提示进行设置。
7. 蓝牙连接:本音响系统支持蓝牙连接，您可以将手机、平板电脑等设备连接到音响系统，从而实现音频无线传输。
在系统设置菜单中，您可以找到蓝牙选项，并按照操作提示进行连接。
二、故障解决与注意事项1. 无法正常开启:若音响系统无法正常开启，请检查电源线是否连接牢固，并确认电源插座是否正常工作。
若问题仍未解决，请联系售后服务中心。
2. 无法配对或连接:若音响系统无法与其他设备进行配对或连接，请确保设备之间的距离不超过有效范围，并检查设备之间的连接线是否正确插入。
(完整word版)会议系统操作说明书
一、操作说明1。
1、音响系统1.1。
1音响设备开、关机顺序打开设备，打开电源时序器；关闭系统，关闭电源时序器。
1.1.2功能操作1、会议时1．打开设备,把功放旋钮旋到最大；2、把调音台的输出推子（L、R）推到0DB;3、根据使用的话筒，把对应的调音台输入通道打开（如有需按下“ON”键）如果使用会议话筒需要把幻想电源开关“POWER+48V”打开。
4、把这路通道推子推到需要的声音响度，但是不能超过0DB，一般在—5DB-—0DB之间，请把这个推子旁边的编组开关打开；2、播放音乐1．打开设备，把功放旋钮旋到最大;2、把调音台的输出推子（L、R)推到0DB；3、如果播放DVD，把DVD片子放进去,按下播放键，把对应的调音台输入通道打开（按下“ON”键）4、把这路通道推子推到需要的声音响度，但是不能超过0DB，一般在-5DB—-0DB之间，请把这个推子旁边的编组开关打开；3、录音1．打开设备；2、把调音台的输出AUX2(在调音台的右边)旋到0DB；3、把需要录音的话筒通道对应的AUX2旋到—5DB——0DB之间，这样就把这路话筒进入录制了。
4、远程视频会议1．打开设备,把功放旋钮旋到最大；2、把调音台的输出AUX1（在调音台的右边）旋到0DB；3、把远程视频会议这路通道推子推到需要的声音响度，但是不能超过0DB，一般在-5DB——0DB之间,请把这个推子旁边的编组开关打开；4、把需要送给远方的话筒通道对应的AUX1旋到-5DB——0DB之间，这样就把这路话筒进入远程视频终端了。
5、注意：不能把远程视频这路的AUX1旋钮打开。
1。
2、大屏显示系统1、打开大屏设备电源；2、通过无线触摸屏的把大屏打开；3、通过无线触摸屏选择大屏需要的模式；4、通过无线触摸屏选择大屏需要的信号输入；5、注意：如果大屏模式不能调用，请动一下大屏控制电脑的鼠标就可以了；1.3、矩阵切换系统1、通过无线触摸屏选择信号的输入输出；2、如果要把视频信号切换到桌面液晶显示器和控制室的六台监视器，首先通过无线触摸屏的AV矩阵界面把需要显示的视频信号切换到倍线器，再到VGA矩阵界面把选择的倍线器信号切换到监视器和桌面液晶显示器上即可；1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
音响系统技术手册（第二版）
技术部
2007.08.31
目录
第一章音响系统组成
第二章音响技术工作的管理体制和职责分工
第三章音响系统的运行监护、初级检查和故障报告
第四章音响系统的日常管理、故障检查和处理
第五章音响系统的调试和评价
第六章音响工作的日常检查和评比
第七章音响工程的设计、施工和验收
附录1 门店音响工作检查表
第一章音响系统组成
音响系统简介
KTV音响系统包括背景音乐系统和包房音响系统两个部分。
背景音乐系
包房音响系统原理图：见图1。
2、基本音响设备简介
1、点歌服务器：放于主机房。
里面存储着所有的可以点播的歌曲。
2、点歌电脑及vod系统（包括电脑主机、显示器、点歌键盘、墙板、鼠标等）：
通过与点歌服务器相连。
将要点的歌点播出来。
并将歌曲电信号送到前级处理；将视频信号送到电视机进行显示。
3、麦克：又叫拾音器，将声音信号转换成电信号并送到前级处理。
4、前级：将电脑点播出来的乐曲与人声加工、合成、处理；给人声加入效果处理。
5、功放：将前级处理完毕的人声和音乐信号放大到需要的电平并传送给音箱。
6、音箱：将功放送来的电信号转换成声音。
7、电视：将电脑VOD系统输出的视频图像信号、有线电视信号、及电脑操作信息显示或播
放出来。
8、显示器：显示点歌电脑或上网电脑的视频图像、文字、操作信息。
9、舞台灯：用于加强娱乐现场的艺术气氛。
接受电脑、前级或音箱的信号控制。
音响信号流程
音响系统的功能是将介质（光碟、磁带、硬盘等）存储的音乐信号和拾音器（麦克）拾取的
人声信号转换成电信号，并将各种电信号进行整理、加工、合成、放大，最后通过音箱将电
能转换成声能的过程。
因此，了解音响系统的信号流程，对于理解、掌握音响系统，判断和
检查音响系统故障，具有十分重要的意义。
音响系统的信号流程如下：电脑VOD系统解压卡输出的音乐电信号和麦克拾取的人声电信
号一起输入前级，并在前级中进行加工、混合后输出到功放，再经功放进行功率放大后输入到音箱，最后由音箱将电能转换为声能。
同时，电脑输出控制信号到前级，实现音响系统对音量大小、升降调、效果选择等项目的控制功能。
这里的任何一个环节出现故障，都会影响系统的正常运行，甚至不能正常工作。
信号流程原理图:见图2。
第二章音响技术工作的管理体制和职责分工。
