XX学号时间地点实验题目半导体激光器P-I特性测试实验一、实验目的1、学习半导体激光器发光原理和光纤通信中激光光源工作原理2、了解半导体激光器平均输出光功率与注入驱动电流的关系3、掌握半导体激光器P（平均发送光功率）-I（注入电流）曲线的测试方法二、实验内容1、测量半导体激光器输出功率和注入电流，并画出P-I关系曲线2、根据P－I特性曲线，找出半导体激光器阈值电流，计算半导体激光器斜率效率三、实验仪器1、ZY12OFCom23BH1型光纤通信原理实验箱1台2、FC接口光功率计1台3、FC-FC单模光跳线 1根4、万用表1台5、连接导线 20根四、实验步骤1、用导线连接电终端模块T68(M)和T94(13_DIN)。
2、将开关BM1拨为1310nm,将开关K43拨为“数字”，将电位器W44逆时针旋转到最小。
3、旋开光发端机光纤输出端口（1310nm T）防尘帽，用FC-FC光纤跳线将半导体激光器与光功率计输入端连接起来，并将光功率计测量波长调整到1310nm档。
4、用万用表测量T97（TV+）和T98(TV-)之间的电阻值（电阻焊接在PCB板的反面），找出所测电压与半导体激光器驱动电流之间的关系（V＝IR110）。
5、将电位器W46（阈值电流调节）逆时针旋转到底。
6、打开交流电源，此时指示灯D4、D5、D6、D7、D8亮7、用万用表测量T97（TV+）和T98(TV-)两端电压（红表笔插T97，黑表笔插T98）。
8、慢慢调节电位器W44（数字驱动调节），使所测得的电压为下表中数值，依次测量对应的光功率值，并将测得的数据填入表格中，精确到0.1uW。
9、做完实验后先关闭交流电开关。
10、拆下光跳线与光功率计，用防尘帽盖住实验箱半导体激光器光纤输出端口，将实验箱还原。
五、实验报告结果1、根据测试结果，算出半导体激光器驱动电流，画出相应的光功率与注入电流的关系曲线。
2、根据所画的P-I特性曲线，找出半导体激光器阈值电流的大小。
半导体激光器PI特性测试实验
10.拆下光跳线及光功率计，用防尘帽盖住实验箱半导体激光器光纤输出端口，将实验箱还原。
11.将各仪器设备摆放整齐。
六、实验报告
1.根据实验记录数据，算出半导体激光器驱动电流，画出相应的光功率与注入电流的关系曲线。(测得电阻为1.7Ω)
四、实验内容
1.测量半导体激光器输出功率和注入电流，并画出P-I关系曲线。
2.根据P－I特性曲线，找出半导体激光器阈值电流，计算半导体激光器斜率效率。
五、实验步骤及结果
1.将光发模块中的可调电阻W101逆时针旋转到底，使数字驱动电流达到最小值。
2.用万用表测得R110电阻值，找出所测电压与半导体激光器驱动电流之间的关系（V＝IR110）。
半导体激光器作为光纤通信中应用的主要光源，其性能指标直接影响到系统传输数据的质量，因此P-I特性曲线的测试了解激光器性能是非常重要的。半导体激光器驱动电流的确定是通过测量串联在电路中的R110上电压值。电路中的驱动电流在数值上等于R110两端电压与电阻值之比。为了测试更加精确，实验中先用万用表测出R110的精确值(将BM1、BM2都拨到中档，用万用表的欧姆档测T103、T104之间的电阻)，计算得出半导体激光器的驱动电流，然后用光功率计测得一定驱动电流下半导体激光器发出激光的功率，从而完成P-I特性的测试。并可根据P-I特性得出半导体激光器的斜率效率。
太原理工大学学生实验报告
学院名称
信息工程学院
专业班级
信息0802
实验成绩
学生姓名
学号
实验日期
2011.12
课程名称
光纤通信
实验题目
半导体激光器P-I特性测试实验
半导体激光器P-I特性测试实验
太原理工大学学生实验报告
1.根据实验记录数据，算出半导体激光器驱动电流，画出相应的光功率与注入电
流的关系曲线。
(测得电阻为Ω)
2.根据所画的P-I特性曲线，找出半导体激光器阈值电流I th的大小。
3.根据P-I特性曲线，求出半导体激光器的斜率效率。
七、注意事项
1.半导体激光器驱动电流不可超过40mA，否则有烧毁激光器的危险。
2.由于光功率计，光跳线等光学器件的插头属易损件，使用时应轻拿轻放，切忌
用力过大。
八、思考题
1.试说明半导体激光器发光工作原理。
半导体激光器工作原理是激励方式，利用半导体物质(既利用电子)在能带间跃迁发光，用半导体晶体的解理面形成两个平行反射镜面作为反射镜，组成谐振腔，使光振荡、反馈、产生光的辐射放大，输出激光。
半导体激光二极管（LD）或简称半导体激光器，它通过受激辐射发光，（处于高能级E2的电子在光场的感应下发射一个和感应光子一模一样的光子，而跃迁到低能级E1，这个过程称为光的受激辐射
2.环境温度的改变对半导体激光器P-I特性有何影响
随着温度的上升，阈值电流越来越大，功率随电流变化越来越缓慢。
3.分析以半导体激光器为光源的光纤通信系统中，半导体激光器P-I特性对系统。
实验一半导体激光器P-I特性曲线测量

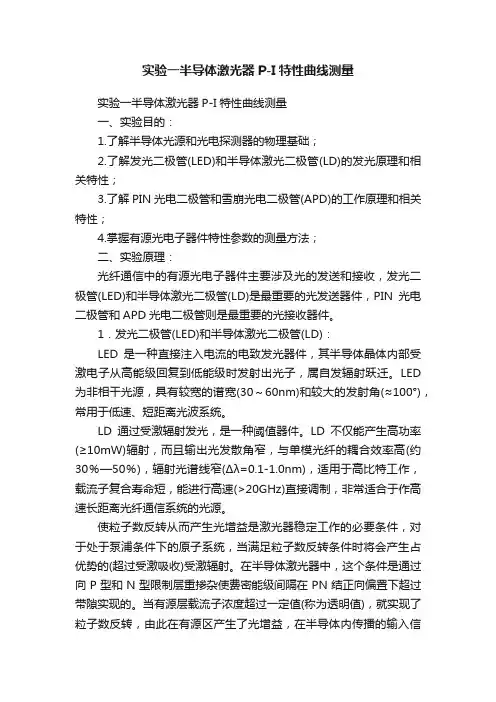

实验一半导体激光器P-I特性曲线测量实验一半导体激光器P-I特性曲线测量一、实验目的：1.了解半导体光源和光电探测器的物理基础；2.了解发光二极管(LED)和半导体激光二极管(LD)的发光原理和相关特性；3.了解PIN光电二极管和雪崩光电二极管(APD)的工作原理和相关特性；4.掌握有源光电子器件特性参数的测量方法；二、实验原理：光纤通信中的有源光电子器件主要涉及光的发送和接收，发光二极管(LED)和半导体激光二极管(LD)是最重要的光发送器件，PIN光电二极管和APD光电二极管则是最重要的光接收器件。
1．发光二极管(LED)和半导体激光二极管(LD)：LED是一种直接注入电流的电致发光器件，其半导体晶体内部受激电子从高能级回复到低能级时发射出光子，属自发辐射跃迁。
LED 为非相干光源，具有较宽的谱宽(30～60nm)和较大的发射角(≈100°)，常用于低速、短距离光波系统。
LD通过受激辐射发光，是一种阈值器件。
LD不仅能产生高功率(≥10mW)辐射，而且输出光发散角窄，与单模光纤的耦合效率高(约30％—50％)，辐射光谱线窄(Δλ=0.1-1.0nm)，适用于高比特工作，载流子复合寿命短，能进行高速(>20GHz)直接调制，非常适合于作高速长距离光纤通信系统的光源。
使粒子数反转从而产生光增益是激光器稳定工作的必要条件，对于处于泵浦条件下的原子系统，当满足粒子数反转条件时将会产生占优势的(超过受激吸收)受激辐射。
在半导体激光器中，这个条件是通过向P型和N型限制层重掺杂使费密能级间隔在PN结正向偏置下超过带隙实现的。
当有源层载流子浓度超过一定值(称为透明值)，就实现了粒子数反转，由此在有源区产生了光增益，在半导体内传播的输入信号将得到放大。
如果将增益介质放入光学谐振腔中提供反馈，就可以得到稳定的激光输出。
(1) LED和LD的P-I特性与发光效率：图1是LED和LD的P-I特性曲线。
半导体激光器特性测试实验
太原理工大学现代科技学院光纤通信课程实验报告专业班级学号姓名指导教师实验名称 半导体激光器P-I 特性测试实验 同组人 专业班级 学号 2 姓名 成绩一、实验目的： 1.学习半导体激光器发光原理和光纤通信中激光光源工作原理 2.了解半导体激光器平均输出光功率与注入驱动电流的关系 3.掌握半导体激光器P （平均发送光功率）-I （注入电流）曲线的测试方法 二、实验仪器 1.ZYE4301G 型光纤通信原理实验箱1台2.光功率计1台 3.FC/PC-FC/PC 单模光跳线 1根4.万用表1台5.连接导线20根三、实验原理 半导体激光二极管（LD ）或简称半导体激光器，它通过受激辐射发光，（处于高能级E2的电子在光场的感应下发射一个和感应光子一模一样的光子，而跃迁到低能级E1，这个过程称为光的受激辐射，所谓一模一样，是指发射光子和感应光子不仅频率相同，而且相位、偏振方向和传播方向都相同，它和感应光子是相干的。
）是一种阈值器件。
由于受激辐射与自发辐射的本质不同，导致了半导体激光器不仅能产生高功率（≥10mW ）辐射，而且输出光发散角窄（垂直发散角为30～50°，水平发散角为0～30°），与单模光纤的耦合效率高（约30％～50％），辐射光谱线窄（△λ=0.1～1.Onm)，适用于高比特工作，载流子复合寿命短，能进行高速信号(>20GHz)直接调制，非常适合于作高速长距离光纤通信系统的光源。
P-I 特性是选择半导体激光器的重要依据。
在选择时，应选阈值电流Ith ，尽可能小，Ith 对应P 值小，而且没有扭折点的半导体激光器，这样的激光器工作电流小，工作稳定性高，消光比大，而且不易产生光信号失真。
并且要求P-I 曲线的斜率适当。
斜率太小，则要求驱动信号太大，给驱动电路带来麻烦；斜率太大，则会出现光反射噪声及使自动光功率控制环路调整困难。
半导体激光器具有高功率密度和极高量子效率的特点，微小的电流变化会导致光功率输出变化，是光纤通信中最重要的一种光源，半导体激光器可以看作为一种光学振荡器，要形成光的振荡，就必须要有光放大机制，也即激活介质处于粒子数反转分布，而且产生的增益足以抵消所有的损耗。
华北电力大学科技学院光纤通信原理实验报告
科技学院课程设计(综合实验)报告( 2020-- 2021 年度第 2学期)名称：光纤通信原理综合实验院系：信息工程系班级：学号：学生姓名：指导教师：杨再旺王劭龙设计周数：1周成绩：日期：2021年6月实验名称实验一： LED的P-I 特性测量实验仪器光功率计、光纤、直流电流源、LED光源同组人实验目的测量数据，描画LED光源PI特性曲线，求出阈值电流实验原理半导体发光二极管的P-I特性曲线理论上是输出功率与注入电流成正比实验内容与步骤实验内容：使用光功率计和LED光源，在温度一定的情况下（保持实验室温度：20℃），通过改变直流电流来观察输出功率的变化，从而绘出P-I特性曲线。
实验步骤：1.用光纤把光功率计和激光器连接，通电。
2.保持温度为定值3.改变电流的数值观察功率计变化4.绘图实验数据：讨论与结论在老师指导下完成本次实验，在记录数据的时候由于机器灵敏度太高而测得的数据不是很准确，但是在误差允许的范围内画出了特性曲线，跟理论结果差不多。
实验名称实验二：光纤通信系统的码型变换、波分复用器的性能测量实验仪器光纤通信原理实验箱、示波器、光功率计，波分复用解复用器同组人实验目的记录CMI编译码波形记录测量波分复用解复用器插损和隔离度实验原理CMI编码原理：CMI编码的编码规则是：用交替的"11"和"00"两位表示基带中的一位"1"；用"01"表示基带中的一位"0"。
波分复用器性能实验原理：光波分复用器是对光波波长进行分离与合成的光器件，其原理如图所示，其中的一个端口作为器件的输出／输入端，而N个端口作为器件的输入／输出端。
当作为对光波波长起合成作用的器件时，从N个端口各自注入不同波长的光信号，在一个端口处将获得按一定光波波长顺序分开的光波信号；当器件作为解复用器时，注入到入射端的各种光波信号，将分别根据其波长的不同，传输到对应的不同出射端口（N个端口之一）．由以上分析可以知道，各端口可以作为输入端口，也可以作为输出端口．实 验 内容 与步骤CMI 编码：1.连接线路，连接示波器 2.分别观察记录原始波形、cmi 编码和译码后的波形。
光纤通信实验报告光源的PI特性测试
plot(x,y)
xlabel('I/mA');ylabel('P/uW');
title('实验得LD半导体激光器P-I特性曲线')
gridon;
对实验结果曲线图的阈值电流部分进行局部放大，如图所示：
实验结果及分析：
通过进行了光源的P-I特性测试实验，结合了书本上的知识，我对半导体激光器LD的P-I特性有了进一步的了解，同时也掌握了光源P-I特性曲线的测试方法。
（3）用同轴电缆线将25号光收发模块P4（光探测器输出）连至23号模块P1（光探测器输入）。
2、将25号光收发模块开关J1拨为“10”，即无APC控制状态。开关S3拨为“数字”，即数字光发送。
3、将25号光收发模块的电位器W4和W2顺时针旋至底，即设置光发射机的输出光功率为最大状态；
4、开电，设置主控模块菜单，选择主菜单【光纤通信】→【光源的P-I特性测试】功能。
在做实验的过程中，也因为是初次接触，还有些不习惯，从这第一个实验开始对实验箱的每个模块进行熟悉，中间在读数的时候，我们测得的数据波动的很厉害，不能稳定地读数，所以只能取中间值进行采集。
在实验的过程中，我们对多组数据进行了测量。我们首先由u=(V)测量至u=(V)，发现了P-I大致的规律，后又估计在u=(V)左右对应有阈值电流，故又在此范围附近多测量了几组，使最终结果更精确。最后根据我们的数据绘出了实验测得的LD光源P-I特性曲线，曲线与理想情况还有些偏差，我认为造成误差的原因，主要可能有实验温度的影响和测量过程中读数与记录的误差等，但在误差允许的范围内，实验结果与理论基本吻合。可以从曲线上看出，阈值电流在左右，阈值功率在左右。
实验步骤：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、将25号光收发模块开关J1拨为“10”，即无APC控制状态。开关S3拨为“数字”，即数字光发送。
3、将25号光收发模块的电位器W4和W2顺时针旋至底，即设置光发射机的输出光功率为最大状态；
4、开电，设置主控模块菜单，选择主菜单【光纤通信】→【光源的P-I特性测试】功能。
首先可以学习到，P和I分别为激光器的输出光功率和驱动电流，I和P都有其阈值。当I小于阈值电流时，激光器发出的是自发辐射光；当I大于阈值电流时，发出的是受激辐射光，光功率随驱动电流的增加而增加。故一般信息的传输采用调制的方法，一般在I大于其阈值电流的线性区间上进行调制。且激光器输出光功率随温度的变化而变化，因为激光器的阈值电流随温度升高而增大，二是外微分量子效率随温度升高而减小，故温度升高时，输出光功率明显下降，达到一定温度时，激光器就不辐射了。P-I特性也是选择半导体激光器的依据，选择的时候，应该选择阈值电流尽可能小，没有扭折点，P-I曲线的斜率适当的半导体激光器。
实验步骤：
1、关闭系统电源，按如下说明进行连线：
（1）用连接线将2号模块TH7（DoutD）连至25号光收发模块的TH2（数字输入），并把2号模块的拨码开关S4设置为“ON”，使输入信号为全1电平。
（2）用光纤跳线连接25号光收发模块的光发输出端和光收接入端，并将光收发模块的功能选择开关S1打到“光功率计”。
5、用万用表测量R7两端的电压（测量方法：先将万用表打到直流电压档，然后将红表笔接TP3，黑表笔接TP2）。读出万用表读数U，代入公式I=U/R7，其中R7=33Ω,读出光功率计读数P。
调节功率输出W4，将测得的参数填入表格。
P(uW)
u(V)
I(A)
实验过程原始记录（数据、图表、波形等）：
1、实验过程：
实验接线与结果显示图：
在主控&信号源模块，选择光纤通信菜单，在其中选择选择第一个实验，光源的P-I特性测试。
2实验结果记录
测得参数填入表格如下：
P(uW)
413.7
387.0
309.6
239.8
172.5
97.84
13.62
u(V)
0.64
0.60
0.51
0.43
0.34
0.27
0.16
I(A)
0.019
P-I特性是选择半导体激光器的重要依据。在选择时，应选阈值电流Ith尽可能小，没有扭折点，P-I曲线的斜率适当的半导体激光器：Ith小，对应P值就小，这样的激光器工作电流小，工作稳定性高，消光比大；没有扭折点，不易产生光信号失真；斜率太小，则要求驱动信号太大，给驱动电路带来麻烦；斜率太大，则会出现光反射噪声及使自动光功率控制环路调整困难。
0.018
0.0155
0.013
0.0103
0.0081
0.0049
P(uW)
7.576
1.318
1.040
0.700
0.5120
0.3750
0.1922
u(V)
0.15
0.14
0.13
0.12
0.11
0.09
0.05
I(A)
0.0045
0.0042
0.003915
