南京航空航天大学工程图学期末试卷II答案
2.求作直线AB在△DEF上的正投影（要求用换面法）。（15分）
a' e'
b'
d' f'
e f
d
a
b
评分标准
1、一次换面5' 2、作垂线7' 3、完成投影3'
3.求复合相贯线。（15分）
共4 页 第2页
评分标准 1、正面投影8' 2、侧面投影7'Βιβλιοθήκη 4.求作左视图。（15分）
5'
4' 6'
5.求作主视图。（15分）
7'
共 4页 第3页
8'
6.求作俯视图。（15分）
评分标准 每线1'
共 4页 第4页
7.在指定位置处，将主视图画成半剖视图，左视图画成全剖视图。（15分）
AA
评分标准：
主视图7'
A
左视图7'
标注1'
南京航空航天大学
共4 页 第1页
二 OO 四 ～二 OO 五 学年 第Ⅰ 学期
课程名称：
工程图学Ⅱ
参考答案及评分标准
命题教师： 王静秋
试卷代号:A
1.在△ABC平面上求作一点F，使其与正立投影面的距离为15mm，与点E的距离 为35mm。（10分）
e' b'
f'
c'
b
a'
c
f
e
a
评分标准 1、作正平线4' 2、直角三角形4' 3、完成投影2'

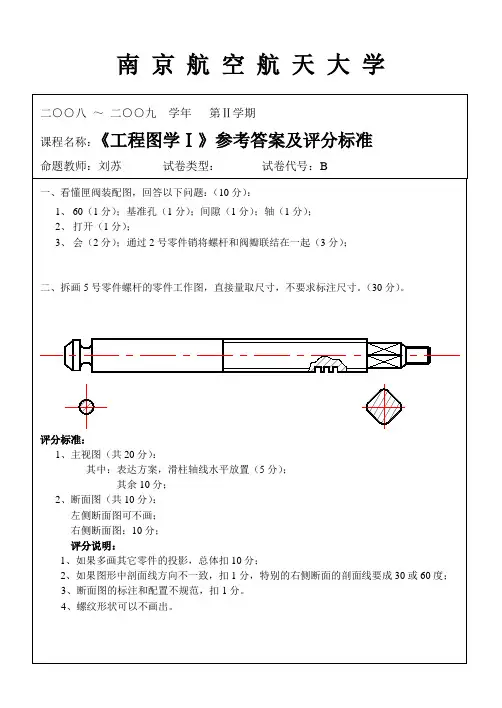

工程图学__南京航空航天大学(22)--第二学期结课考试(闸阀)样卷标准答案
二○○八 ～ 二○○九 学年 第Ⅱ学期
课程名称：《工程图学Ⅰ》参考答案及评分标准
命题教师：刘苏
试卷类型：
试卷代号：B
一、看懂匣阀装配图，回答以下问题：（10 分）：
1、 60（1 分）；基准孔（1 分）；间隙（1 分）；轴（1 分）； 2、 打开（1 分）； 3、 会（2 分）；通过 2 号零件销将螺杆和阀瓣联结在一起（3 分）；
三、拆画 10 号零件支架的零件工作图，直接量取尺寸，不要共求标注页尺寸。（6第0 分2）页
评分标准： 1、 主视图（共 30 分）： 表达方案用全剖或半剖都正确； 两组内螺纹结构（共 5 分）； 2、 左视图（共 15 分）： 注意骑缝螺纹孔。 提示：只要在其它图形中能表达出“中间后面”结构部分的形状和高度，左视图可以不 画。
二、拆画 5 号零件螺杆的零件工作图，直接量取尺寸，不要求标注尺寸。（30 分）。
评分标准： 1、主视图（共 20 分）： 其中：表达方案，滑柱轴线水平放置（5 分）； 其余 10 分； 2、断面图（共 10 分）： 左侧断面图可不画； 右侧断面图：10 分； 评分说明： 1、如果多画其它零件的投影，总体扣 10 分； 2、如果图形中剖面线方向不一致，扣 1 分，特别的右侧断面的剖面线要成 30 或 60 度； 3、断面图的标注和配置不规范，扣 1 分。 4、螺纹形状可以不画出。
评分说明： 1、如果多画其它零件的投影，总体扣 20 分（只是多画几条线，按多画线扣，每个结构扣 3 分）； 2、如果图形中剖面线方向不一致，扣 1 分； 3、图形标注和配置不规范，扣 2 分。 4、可用其他表达方案代替，关键看图形表达是否正确、完整、清晰。
工程图学__南京航空航天大学(16)--第一学期期末考试样卷八标准答案
二ＯＯ八 ～二ＯＯ九学年 第 Ⅰ 学期《工程图学 Ⅰ 》考试试题
考试日期：09 年 1 月 10 日 试题类型： A
试题代号：
班级
学号
姓名
题号 一
二
三
ቤተ መጻሕፍቲ ባይዱ
四
五
六
七
八
九
总分
得分
1. 已知AD是等腰三角形ABC的高，点C在H面内，且距V面10mm，完成三角形ABC的两个投影。
本题分数 10 分
b＇
得分
d＇
a＇
10
c＇
a
c
d
b
2. 已知立体的主、左视图,画出立体的俯视图。
本题分数 得分
15 分
第 2 页 共 4页
3. 已知直线AB垂直于三角形EFG，且点A距三角形EFG为55mm，求作三角形EFG的正面投影。（限定 用换面法）
本题分数 20 分
f＇
得分
b'
e'
a'
g'
f
a
g
b
e
本题分数 得分
20 分
第 3 页 共 4页
4. 根据立体的左、俯视图， ① 徒手绘制立体的正等测图（ 10分）； ② 画立体的主视图（ 10分）。
5. 已知立体的主、俯视图，画出立体的左视图 。
本题分数 得分
15 分
第 4 页 共4页
6. 已知三角形ABC上的点B在FG直线上，且AB边与直线DE、FG同时相交，BC为平面（ABXDE）内对H 面的最大斜度线，C点在H面上，求三角形ABC的两面投影。
本题分数 得分
10 分
d＇
f＇g＇b＇
工程图学__南京航空航天大学(23)--第二学期结课考试(车床尾架)样卷
（只要写出零件序号或名称）。
10. 车床尾架的外形尺寸：长 、宽 、高 。
11. 螺钉M10×22 GB75-76的主要作用是
。
12. 按照装配图上的尺寸分类，Tr24×5-LH是 尺寸，φ62H6/g5是
尺寸，
80是
尺寸。
13. 后端盖9上有 个沉孔，顶尖与轴套2是 配合，轴套2能否转动？ 。
二、拆画零件序号为1的尾架体的零件工作图，不需标注尺寸（45 分）。
本题分数
45
得分
三、AutoCAD软件绘图成绩（20 分）。
本题分数
20
得分
四、绘制机器虎钳装配图（5 分）。
本题分数
5
得分
。
6. 螺杆12与手柄5靠
来连接，与夹紧套13为
连接。
7. 视图中尺寸18H7/g6是件号 和件号 的配合尺寸，属于
制的 配合，H7表示件号 的公差带代号，g表示件号 的
代号，7和6分别代表件号1和14的
。
8. 定位键14的主要作用是
，其宽度尺寸为 。
第 2 页（共 3 页）
9. 与件号12相邻的零件有
南京航空航天大学
第 1 页 （共 3 页）
二○○九 ～ 二○一○学年 第Ⅱ学期《工程图学Ⅰ（二）》考试试题
题号 得分
考试日期： 2010 年 5 月 23 日 试卷类型：A 试卷代号：
班号
学号
姓名
一
二
三
四
总分
工作原理。
尾架是仪表车床上加工轴类零件作顶紧工件用的装置，使用螺旋机构推动顶尖运动。 顶尖4装在轴套2内，螺母6用两个螺钉M8×16与轴套固定，螺钉M10×22限制套筒仅作轴向移动。 当手轮10转动时，通过键5×10使螺杆7转动，再通过螺母的作用，使轴套2带着顶尖4作轴向移动。 当顶尖4移动到需要位置时，再旋转夹紧手柄5与螺杆12，通过夹紧套11、13将轴套2锁紧。 尾架靠导向定位键14嵌入床身T型槽内，用纵向滑动来调整顶尖在导轨上的位置，以适应不同长 度的加工零件。当调整好后，用螺栓锁紧在床身上。
