浮球液位开关型号及原理
浮球液位开关(周书阳)讲解
1500mm 4
PART ONE
LV30- LOR250 EM IPSUM 500 750 1000 1250 1500 S A 1 2 3 4 F G
LV30系列浮球式位开关（计） 测量范围 250mm 测量范围 500mm 测量范围 750mm 测量范围 1000mm 测量范围 1250mm 测量范围 1500mm 开关量输出型 模拟量输出型 4…20mA 浮球数：1个 浮球数：2个（仅限开关输出型产品） 浮球数：3个（仅限开关输出型产品） 浮球数：4个（仅限开关输出型产品） 法兰连接DN50法兰 螺纹连接G2
应用示例和注意事项
THANK YOU
型号特点
（以电缆浮球液位开关为例）
主要特点
适用范围广、安装形式多样 多点控制 无源器件,性能稳定可靠，抗干扰能力强 结构简单，安装方便，维护费用低 多种材质可以选择，适合多种场合使用
浮球液位开关LV30系列
有效长度 L 最多浮球数量
250mm 2
500mm 3
750mm 4
1000mm 4
1250mm 4
介质密度: 0.5~2.0g/cm3
介质粘度: ≤0.8Pa s 3Pa s
连接:螺纹或法兰
接线形式:普通接线盒或防爆接线盒或甩线
外壳防护:IP65
选型考虑:
浮球液位开关分为固定磁浮球液位开关和可调磁浮球液位开关,选择磁浮球液
位开关的一个型号时要考虑固定或可调磁滞现象，液体密度，安装位置和过程连
接。
浮球液位开关
周书阳
简介 结构和原理 型号特点 参数 应用示例和注意事项
简介
浮球液位开关的技术优势:浮球开关不含导致故障发生 的 波纹管、 弹簧、密封等部件。而是采用直浮子驱动开关内部磁铁，浮球开关的 简捷的杠杆使开关瞬间动作。浮子悬臂角限位设计，防止浮子垂直。 浮球液位开关是一种结构简单、使用方便、安全可靠的液位控制器。 它比一般机械开关速度快、工作寿命长;与电子开关相比，它又有抗负 载冲击能力强的特点,一只产品可以实现多点控制。其在造船、造纸、 印刷、发电机设备、石油化工、食品工业、水处理、电工、染料工业、 油压机械等方面都得到了广泛的应用。浮球开关是一种结构简单、使 用方便、安全可靠的液位控制器件，它具有比一般机械开关体积小、 速度快、作用寿命长，与电子开关相比，它有抗负载冲击能力强的特 点。
液位浮球开关的原理
液位浮球开关的原理
液位浮球开关是一种常用的液位检测装置，它通过浮球的浮沉来感应液位的高低。
其工作原理如下：
1. 结构组成：液位浮球开关主要由浮球、浮球杆、触点组成。
浮球通常采用密度小、具有浮力的材料制成，在液体中能够上下浮动。
浮球杆与浮球连接，上部安装有触点。
2. 浮力原理：根据阿基米德原理，当浸入液体中的物体受到的浮力大于或等于物体自身的重力时，物体会浮起。
浮球就是利用这个原理来实现液位的检测。
3. 工作过程：当液位上升时，浮球会随液位一起上升，浮球杆也随之上升，触点与浮球杆分离，触点间开路断开。
当液位下降时，浮球则会随液位一起下降，浮球杆也随之下降，触点与浮球杆相接触，触点间闭路导通。
4. 输出信号：液位浮球开关的触点可以连接到电路中，形成开关量信号输出。
当液位上升时，触点打开，输出信号为断开状态；当液位下降时，触点闭合，输出信号为导通状态。
这样可以通过检测触点状态来判断液位的高低。
总结：液位浮球开关利用浮力原理，通过浮球的浮沉来感应液位的高低，并输出相应的开关量信号。
它在很多工业和生活领域中广泛应用，如液体储罐、水泵自动控制等。
小型浮球液位开关说明书
具体型号尺寸及参数:产品说明:小型浮球液位开关的工作原理直接，简单。
通常将密封的非磁性金属或塑胶管内根据需要设置一点或多点磁簧开关，再将中空而内部有环形永久磁铁的的浮球固定在本体杆内磁簧开关相关位置上，使浮球在一定范围内上下浮动，利用浮球内的磁铁去吸引磁簧开关的闭合，产生开关动作，以控制液位。
常开和常闭是没有注入液体时的开关状态，用户可以指定，通常情况下开关状态是可以转换的。
小型浮球液位开关由于其低廉的价格、可靠的性能、灵活的安装方式、多样的材质选择得以广泛用于机械、电子、化工、家用电器等小型容器上的液位控制及报警。
产品图片:型号:MF-21接点容量:DC50（W ）AC70（VA ）最高电压:DC200AC240推荐使用DC24起动电流:0.7最大电流:1A 最大压力:0.5Mpa 比重:0.7出线长度：600±10mm 工作温度:-20～80℃材质:聚丙烯PP 安装方式：水平安装型号:MF-21S接点容量:DC50（W ）AC70（VA ）最高电压:DC200AC240推荐使用DC24起动电流:0.7最大电流:1A 最大压力:1.5Mpa 比重:0.7出线长度：600±10mm 工作温度:-20～160℃材质:SUS 304或SUS316L 安装方式：水平安装型号:MF-31接点容量:DC50（W ）AC70（VA ）最高电压:DC200AC240推荐使用DC24起动电流:0.7最大电流:1A 最大压力:0.5Mpa 比重:0.7出线长度：600±10mm 工作温度:-20～80℃材质:聚丙烯PP 安装方式：水平安装型号:MF-31S接点容量:DC50（W ）AC70（VA ）最高电压:DC200AC240推荐使用DC24起动电流:0.7最大电流:1A 最大压力:1.5Mpa 比重:0.7出线长度：600±10mm 工作温度:-20～160℃材质:SUS 304或SUS316L 安装方式：水平安装型号:MF-31SH接点容量:DC50（W ）AC70（VA ）最高电压:DC200AC240推荐使用DC24起动电流:0.7最大电流:1A 最大压力:1.5Mpa 比重:0.7出线方式：德国Hirschmann 接头工作温度:-20～110℃材质:SUS 304或SUS316L 安装方式：水平安装型号:MF-22接点容量:DC50（W ）AC70（VA ）最高电压:DC200AC240推荐使用DC24起动电流:0.7最大电流:1A 最大压力:1.5Mpa 比重:0.7出线长度：600±10mm 工作温度:-20～160℃材质:SUS 304或SUS316L 安装方式：水平安装型号:MF-2801接点容量:DC50（W ）AC70（VA ）最高电压:DC200AC240推荐使用DC24起动电流:0.7最大电流:1A 最大压力:1.5Mpa 比重:0.7出线长度：600±10mm 工作温度:-20～130℃材质:SUS 304或SUS316L 安装方式：水平安装型号:MF-2802接点容量:DC50（W ）AC70（VA ）最高电压:DC200AC240推荐使用DC24起动电流:0.7最大电流:1A 最大压力:1.5Mpa 比重:0.7出线长度：600±10mm 工作温度:-20～130℃材质:SUS 304或SUS316L 安装方式：水平安装型号:MF-3801接点容量:DC50（W ）AC70（VA ）最高电压:DC200AC240推荐使用DC24起动电流:0.7最大电流:1A 最大压力:2.0Mpa 比重:0.7出线长度：600±10mm 工作温度:-20～130℃材质:SUS 304或SUS316L 安装方式：竖直安装型号:MF-3802接点容量:DC50（W ）AC70（VA ）最高电压:DC200AC240推荐使用DC24起动电流:0.7最大电流:1A 最大压力:2.0Mpa 比重:0.7出线长度：600±10mm 工作温度:-20～130℃材质:SUS 304或SUS316L 安装方式：水平安装型号:MF-4501接点容量:DC50（W）AC70（VA）最高电压:DC200AC240推荐使用DC24起动电流:0.7最大电流:1A最大压力:3.0Mpa比重:0.7出线长度：600±10mm工作温度:-20～130℃材质:SUS304或SUS316L安装方式：竖直安装型号:MF-4502接点容量:DC50（W）AC70（VA）最高电压:DC200AC240推荐使用DC24起动电流:0.7最大电流:1A最大压力:3.0Mpa比重:0.7出线长度：600±10mm工作温度:-20～130℃材质:SUS304或SUS316L安装方式：水平安装型号:MF-5201接点容量:DC50（W）AC70（VA）最高电压:DC200最高电压:DC200AC240推荐使用DC24起动电流:0.7最大电流:1A最大压力:3.0Mpa比重:0.7出线长度：600±10mm工作温度:-20～130℃材质:SUS304或SUS316L安装方式：竖直安装型号:MF-5202接点容量:DC50（W）AC70（VA）最高电压:DC200最高电压:DC200AC240推荐使用DC24起动电流:0.7最大电流:1A最大压力:3.0Mpa比重:0.7出线长度：600±10mm工作温度:-20～130℃材质:SUS304或SUS316L安装方式：水平安装型号:MF-P19接点容量:DC50（W）AC70（VA）最高电压:DC200AC240推荐使用DC24起动电流:0.7最大电流:1A最大压力:0.5Mpa比重:0.7出线长度：600±10mm工作温度:-20～80℃材质:聚丙烯PP安装方式：竖直安装型号:MF-P26接点容量:DC50（W）AC70（VA）最高电压:DC200AC240推荐使用DC24起动电流:0.7最大电流:1A最大压力:0.5Mpa比重:0.7出线长度：600±10mm 工作温度:-20～80℃材质:聚丙烯PP安装方式：竖直安装。

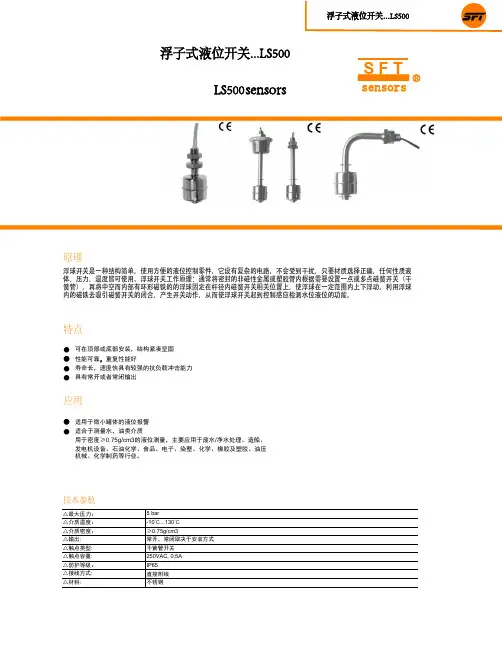

LS500小型浮球液位开关
常开
常闭
尺寸图
安装
注：安装位置将改变开关输 出特性： 由上向下安装时为常开 输出，浮起时闭合 由下向上安装时为常闭 输出，浮起时断开
适用介质
浮子式液位开关...LS500
LS500
X
X
XXX
安装方式
I = 内装式 E = 外装式 S = 侧装式
输出方式
O = 常开式 C = 常闭式
过程连接
G1 = G1接口外螺纹1寸 F40 = 法兰安装DN40 F80 = 法兰安装DN80 N10 = 接口内螺纹为M10
材质 S = 不锈钢 P = 聚四氟
报警长度
Y = 标准（由制造厂商确定）
浮子式液位开关...LS500
LS500 sensors
浮子式液位开关...LS500
SFT
sensors R
原理
浮球开关是一种结构简单，使用方便的液位控制零件，它设有复杂的电路，不会受到干扰，只要材质选择正确，任何性质液 体、压力、温度皆可使用。浮球开关工作原理：通常将密封的非磁性金属或塑胶管内根据需要设置一点或多点磁簧开关（干 簧管），再将中空而内部有环形磁铁的的浮球固定在杆径内磁簧开关相关位置上，使浮球在一定范围内上下浮动，利用浮球 内的磁铁去吸引磁簧开关的闭合，产生开关动作，从而使浮球开关起到控制感应检测水位液位的功能。
技术参数
△最大压力： △介质温度： △介质密度： △输出: △触点类型: △触点容量: △防护等级： △接线方式: △材料:
5 bar -10℃...130℃ ≥0.75g/cm3 常开，常闭IP65 直接附线 不锈钢
浮子式液位开关...LS500 电气接线图
特点
● 可在顶部或底部安装，结构紧凑坚固 ● 性能可靠，重复性能好 ● 寿命长，速度快具有较强的抗负载冲击能力 ● 具有常开或者常闭输出
浮球液位计说明书
浮球液位计说明书篇一：JPF系列小型浮球液位开关说明书浮球液位开关说明书一、产品简介JPF系列浮球液位控制器是一种安全可靠、使用方便、结构简单的液位控制器，它比一般机械开关体积小、速度快、工作寿命长、与电子开关相比，它又有抗负载冲击能力强的特点，其在造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、燃料工业、油压机械等方面都得到了广泛的应用。
二、工作原理在密封的不锈钢管(非导磁性)外穿过一个或多个环形磁铁的浮球,在安装一个或多个干簧管到管内,液位上下升降的同时会带动浮球一起移动,当浮球的磁铁到达管内干簧的同一水平位置时密封管内的干簧管产生吸合或断开的动作,并输出开关信号。
三、技术参数1. 触点容量：50W2. 开关电流：0.5A3. 开关电压：220V AC/24VDC4. 绝缘阻抗：＞100MΩ5. 工作寿命：100万次6. 工作压力：1.0～3.0MP（常压1.0MPA）7. 工作温度:SUS:－10～200℃PP:-10～80℃（常温80-120℃）8. 介质比重：＞0.55-1.09. 产品材质: SUS304/SUS316/PP/PE/PTFE四、小型浮球液位开关安装示意图注意事项：a、长度可由用户自定。
b、控制点可以做一点或二点。
c、控制点可以为N.O.或N.C.五、小型浮球液位开关接线图张家港市建胜测控仪表有限公司联系人：何建平电话0512-5537910913776266608篇二：UQZ-2指针浮球液位计说明书型浮球液位计产品说明书UQZ-2一、用途UQZ-2型浮球液位计是用于直接指示各种敞开或承压容器内液位高度的指示仪表。
仪表与工业设备上常用的玻璃管液面计相比较，它不怕破裂，示数更为清晰，尤其适宜于对玻璃管壁有粘滞作用的油污类液体介质或者有毒有害的介质的直接指示。
仪表具有不怕振动的优点，故可以安装在流动性的容器上，如槽车和液化气槽车。
该仪表不适用于对黄铜、铝、不锈钢等材质有较强腐蚀作用的介质。
FYK浮球式液位开关工作原理
FYK浮球式液位开关工作原理
FYK浮球式液位开关使用说明优越的设计和严格的制造工艺为产品质量提供了可靠的。
外壳采用工程塑料或ABS，机械强度高、密封性好。
二，产品说明
FYK电缆浮球开关是利用微动开关（轻球）或干簧管（重球）做接点零件，当电缆浮球以重锤为原点上扬一定角度时（通常微动开关上扬角度为28°±2°,水银开关上扬角度为10°±2°），开关便会有ON或OFF 信号输出。
FYKS型是利用塑胶射出一体成型，所以结构坚固，性能稳定可靠，同时无毒、耐腐蚀，安装方便对长距离多点控制、沉水泵、有波动的液体或有杂质的液体控制效果佳。
一般液体亦可使用。
电缆线长度和特殊材质要求皆可定制。
三，性能特点
优越的设计和严格的制造工艺为产品质量提供了可靠的保证。
外壳采用工程塑料或ABS，机械强度高、密封性好。
结构简单、性能可靠。
输出稳定可靠的“通”、“断”开关控制信号，无任何误动作，可靠性高。
安装简捷，调试方便，上下移动定位重块，即可随意调节淮面控制范围。
四，技术参数
额定电流：电压：5（0.5A）250V-5（5A）380V；（推荐使用工作电压
为24V DC）
额定功率：1KW；
工作温度：-10摄氏度~80（塑料）摄氏度；
控制精度：±0.05m
工作气压：1大气压；
适用介质：清水、污水、油类以及中等浓度以下的酸碱液体。
电缆长度：标准供货长度为5米，特殊长度可订做。
FA_FB电缆浮球液位开关
↓ OFF
1
标准规格
PP
尺寸图 (单位:mm)
f9 Neoprene
PP 110
f8 PVC
108
f9 Neoprene PP
108
f90
f70
f70
17.5
40
型号 开关种类 浮球材质
电缆规格
接点容量 接点型式 操作温度 比重 重量 耐压 线材耐电压 绝缘阻抗 接触阻抗 作动角度 防护等级
FAC A/B/C 圆饼型
电缆材质 M---Neoprene
4
标准规格
尺寸图 (单位:mm)
f6 PVC
PP 145
f6 Neoprene
PP 145
f29
f29
型号 开关种类 浮球材质
电缆规格
接点容量 接点型式 操作温度 比重 重量 耐压 线材耐电压 绝缘阻抗 接触阻抗 作动角度
FAJ A/B/C 圆柱型
FAK A/B/C 圆柱型
0BC~170BC 0.5
480g/5m 2 kg/cm2 300 Vac
Max. 1W 10BA2B
IP68
FADA .....PVC浮球 FAEA
电缆长度 x6---0.6m 10--- 10m 03--- 3m Max. 20m 05--- 5m
接点型式 A --- N.O (微动开关) B --- N.C
290g/1m 2 kg/cm2
600 Vac
600 Vac
Min 100 mW
Min 100 mW
Max. 100mW
Max. 100mW
28BA2B
28BA2B
IP68
IP68
FAS A/B/C 金属型 水银开关 SUS304
液位浮球开关工作原理
液位浮球开关工作原理
首先，液位浮球开关的主要部件是浮球。
浮球通常由密度较小的材料
制成，如塑料或玻璃。
当浮球浸泡在液体中时，其受到液体上浮力的作用，使其上升。
同时，浮球的上升也受到自身重力的作用，形成一个平衡状态。
当液位上升时，浮球也随之上升，反之，当液位下降时，浮球也下降。
其次，液位浮球开关还包括一个机械传动装置和一个电气开关。
机械
传动装置通常由一个绳索或链条组成。
当浮球上升或下降时，绳索会随之
拉动或释放。
绳索的移动通过杠杆或齿轮传动机构传递给电气开关，从而
改变开关的状态。
当液位上升到一定高度时，浮球也随之上升，绳索会牵引传动装置，
使机械传动装置工作，最终触发电气开关，使开关闭合或断开。
反之，当
液位下降到一定高度时，浮球也随之下降，绳索会释放传动装置，使机械
传动装置停止工作，最终触发电气开关，使开关闭合或断开。
这样，通过
测量浮球的位置，我们可以得知液位的高低。
总而言之，液位浮球开关的工作原理基于浮力和机械传动原理。
当液
位上升到一定高度时，浮球浮起，拉动机械传动装置，触发电气开关。
而
当液位下降时，浮球下降，释放机械传动装置，触发电气开关。
液位浮球
开关的工作原理保证了液位的准确测量和相应操作的可靠控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浮球液位开关型号及原理
浮球液位开关使用磁力运作，无机械连接件使其运作简单可靠，成本更为低廉，当浮球液位开关被测介质浮动浮子时，浮子带动主体随之移动，同时浮子另一端的磁体将控制开关动作杆上的磁体，操作简单快捷，使其在造船、印刷、造纸、发电机设备、食品工业、石油化工、
电工、水处理、染料工业、油压机械等领域得到广泛应用。
下面就是装修界小编对于浮球液
位开关型号及原理具体介绍，希望对大家在使用上有所借鉴作用。
浮球液位开关-优势浮球液位开关在技术上存在其特有的优势，不含有导致故障发生的波纹管、密封、弹簧等部件，采用直浮子驱动开关内部磁铁，浮球开关的简捷杠杆原理使开关瞬间动作。
浮子悬臂角限位设计，防止了浮子垂直。
浮球液位开关结构设计简单、使用方便、安全可靠，比一般机械开关效果更好、使用寿命更加长久，被广泛适用于各行各领域之中。
浮球液位开关-原理利用浮球液位开关的磁性浮子随着液位升降，使传感器检测管内设定位置的干簧管芯片动作，发出接点开关的转换信号。
一般会在密闭的非导磁性管内安装一个或多个干簧管，将此管穿过一个或多个中空并且内部有环形磁铁的浮球，液体的上升或下降会带动浮球一起上下移动，使该非导磁性管内的干簧管产生吸合或断开的动作，从而实现输出一个开关信号的作用。
浮球液位开关-型号浮球液位开关的型号大部分都是依据厂家而定的，没有一个相同标准，市面上比较常见的型号有：zc_pp251、zc_pp311、zc_pp441、zc_pp521、zc_pp731、zc_pp851侧装有zc_pl_1、zc_pl_2等，浮球液位开关在销售上大多都是根据客户需要进行定制的，以上型号只是一个参考，要根据实际情况进行选择。
浮球液位开关-特点浮球液位开关可以分为固定磁浮球液位开关和可调控浮球液位开关，在选择时要考
虑固定和可调磁滞现象、安装位置、液体密度、连接效果等。
浮球液位开关适用范围广泛，安装形式多样可根据不同需要进行选择，无源器件、抗干扰能力强、性能稳定可靠、安装方便、结构简单、维护费用低等特点，受到广大消费者喜爱和支持。
浮球液位开关-注意事项浮球液位开关在安装前需要重新标定水位线，保证安装过程中与热力设备水位线保持一致，需要注意的是，高加液位等开关工作温度高，使其里边的水温也高，高温水的密度要小于室内温水密度，使得室温水的动作线比开关标识线要低一些，液位低报警接在常闭上(NC)，液位高接常开(NO)。
液位开关本身都会带两对以上的微动开关，分别输出两对常开两对常闭接点。
