UPS不间断电源选型原则
ups选用原则
ups选用原则UPS选用原则UPS（不间断电源）作为一种重要的电力设备，在现代生活和工作中起到了至关重要的作用。
为了确保UPS的可靠性和稳定性，正确的选用UPS至关重要。
本文将介绍UPS选用的原则，帮助读者了解如何正确选择适合自己需求的UPS设备。
1.负载容量选择：根据实际需要确定所需的UPS负载容量。
首先需要计算所需供电设备的总功率，然后根据UPS的功率因数和负载率，计算出所需的UPS负载容量。
这样可以确保UPS能够提供足够的电力支持。
2.输出电压选择：根据所需供电设备的电压要求，选择合适的UPS 输出电压。
通常情况下，UPS的输出电压应与所需供电设备的电压一致，以确保设备正常运行。
3.电池容量选择：UPS的电池容量决定了其供电时间。
根据所需供电设备的重要性和停电发生的频率，选择合适的UPS电池容量。
较大的电池容量可以提供更长的供电时间，但同时也会增加成本和体积。
4.输入电压范围选择：UPS通常具有广泛的输入电压范围，可以适应不同的电网条件。
根据实际情况，选择适合自己的UPS输入电压范围。
如果所在地区的电网波动较大，建议选择具有较宽输入电压范围的UPS设备。
5.输出波形选择：根据所需供电设备的要求，选择合适的UPS输出波形。
常见的UPS输出波形有纯正弦波、近似正弦波和方波。
对于对电力质量要求较高的设备，建议选择纯正弦波输出的UPS设备。
6.可靠性选择：UPS的可靠性是衡量其性能的重要指标。
选择具有高可靠性的UPS设备，可以提高系统的稳定性和可靠性。
可以通过查询产品的可靠性指标、用户评价等信息来评估UPS设备的可靠性。
7.维修和售后服务选择：UPS作为一种重要的电力设备，需要有可靠的维修和售后服务支持。
在选择UPS设备时，要考虑供应商的维修和售后服务能力，确保在出现故障时能够及时得到维修和支持。
8.成本选择：在选择UPS设备时，要综合考虑设备的价格、运维成本和维修成本。
不仅要考虑设备的购买成本，还要考虑设备的耗电量、电池寿命和维修费用等因素。
UPS不间断电源选型设计方案
UPS不间断电源选型设计方案1 UPS不间端电源的工作原理UPS（uninterrupted power supply）电源包括两部分主机和蓄电池，按工作方式可分为后备式和在线式两种。
后备式 UPS电源在市电正常供电时，市电通过交流旁路通道直接向负载供电，此时主机上的逆变器不工作，只是在市电停电时，才由蓄电池供电，经逆变器驱动负载。
因此它对市电品质基本没有改变。
而在线式UPS电源却有所不同，在市电正常时，它首先将交流变成直流电，然后进行脉宽调制、滤波，再将直流电重新变成交流电源向负载供电；一旦市电中断，立即改为蓄电池逆变器对负载供电；因此,在线式UPS电源输出的是与市电网完全隔离的纯净的正弦波电源，大大改善了供电的品质，保护了负载安全、有效的工作。
在线式UPS电源工作原理如图：图一、在线式UPS框图2 UPS额定输出容量的选择首先计算前端的负载功率，为确保UPS的系统高效率和尽可能地延长UPS的使用寿命，一般负载功率应满足UPS额定功率的60-80%，但一般情况下80%为临界点，必须保持UPS的负载功率在80%以下。
在XX园区系统中需要不间断供电的有视频监控、防盗报警、巡更等系统，总功率统计见下表：2.所有设备功率的采集都是根据该设备额定功率进行计算的。
如上表所列总功率约为5664.2VA，那么根据前文所讲的“一般负载功率应满足UPS 额定功率的60-80%，但一般情况下80%为临界点，必须保持UPS的负载功率在80%以下”。
5664.2÷80%≈7080.25VA，所以就选择了10KVA的在线式主机。
3 计算蓄电池的工作时间蓄电池的基本参数：电压（2V、6V、12V等）、容量（65AH、100AH等）在实践过程中，我们总结出下面的公式，可以计算出蓄电池的工作时间：蓄电池组容量×电压/实际功率×0.7（功率因数）=满载时蓄电池工作时间：本方案中UPS系统的实际工作功率约为5664W，1个电池柜共20块铅酸蓄电池，每块电压12V，所以电池组电压=12V×20=240V，供电时间为12小时，该系统蓄电池组的容量为：5664W×0.7×12小时/240V≈198，从经济和现场环境进行分析的角度看，该方案中电池容量选择100AH为最佳，则电池组为2组（共40节电池）。
UPS电源选用应注意九个原则
UPS电源选用应注意九个原则1预算ups电源的功率依据微机及其外部设备的用电功率，算出设备的总用电量。
总用电量乘以安全系数，就是UPS电源的预算功率，安全系数通常取1.2-1.3为宜。
2国产和进口UPS电源的挑选在国产和进口UPS电源的挑选冲，通常主张选用国产UPS电源。
近几年来，国产小型UPS电源在质量上有很大的进步。
选用国产小型UPS电源，一方面是对本国经济和技能发展的撑持，另一方面在修理上有很大的便当，如备件比拟完全，修理才能和修理速度比拟满意。
进口UPS电源通常质量比拟好，可是因为修理技能和备件存在艰难，一旦发作毛病，往往不能及时修正，长时刻放置不能运用。
国产UPS电源在作业功用方面，是比拟契合国内供电情况，如某些类型的U、UPS 电源输入电压规模比拟宽，有稳压输出功用，习惯我国某些供电条件差的环境。
申国人民银行电子化工程建造，提出选用国产UPS电源的政策，无疑是开了个好头。
3在线式和后备式UPS电源的挑选选用在线式仍是后备式UPS电源，应依据微机设备的需求和经济条件来定。
若是经济条件好可选在线式UPS电源;若是经济条件差，但又不影响微机正常运转，后备式UPS电源也是能够挑选的。
4长时刻和短时刻供电UPS电源的挑选在长时刻供电UPS电源和短时刻供电UPS电源的挑选上，首要是看经济条件和运用的需求。
经济条件好，可选用长时刻的UPS电源，不然能够选短时刻UPS 电源外加小型发电机组作备用电源。
5知道UPS电源运用场所的供电情况在选型UPS电源之前，要知道UPS电源运用场所的供电情况。
通常UPS电源对市电输入的需求是：输入电压38OV±10%、220V±10%;频率50±0.5Hz。
若是运用场所供电情况低于这个规范则应另选输入规模宽的UPS电源，也能够在UPS 电源前端加置稳压电源或许电压调理设备。
6选用后备式UPS电源应注重的难题在选用后备式UPS电源时，应特别注重电源的切换时刻。
UPS如何选型

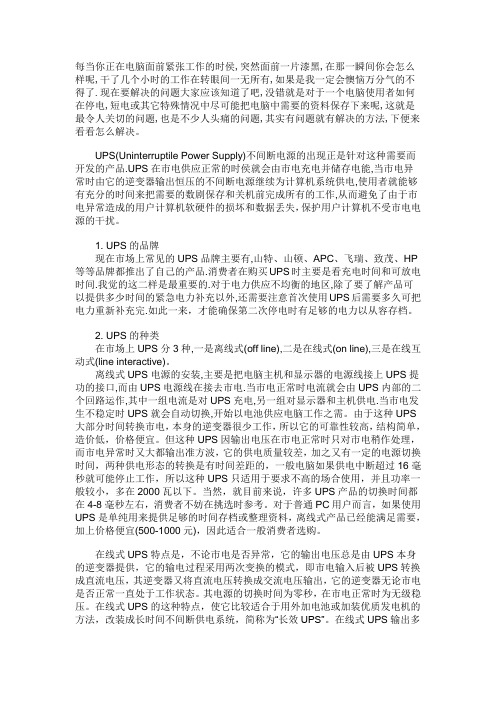

每当你正在电脑面前紧张工作的时侯,突然面前一片漆黑,在那一瞬间你会怎么样呢,干了几个小时的工作在转眼间一无所有,如果是我一定会懊恼万分气的不得了.现在要解决的问题大家应该知道了吧,没错就是对于一个电脑使用者如何在停电,短电或其它特殊情况中尽可能把电脑中需要的资料保存下来呢,这就是最令人关切的问题,也是不少人头痛的问题,其实有问题就有解决的方法,下便来看看怎么解决。
UPS(Uninterruptile Power Supply)不间断电源的出现正是针对这种需要而开发的产品.UPS在市电供应正常的时侯就会由市电充电并储存电能,当市电异常时由它的逆变器输出恒压的不间断电源继续为计算机系统供电,使用者就能够有充分的时间来把需要的数剧保存和关机前完成所有的工作,从而避免了由于市电异常造成的用户计算机软硬件的损坏和数据丢失，保护用户计算机不受市电电源的干扰。
1. UPS的品牌现在市场上常见的UPS品牌主要有,山特、山顿、APC、飞瑞、致茂、HP 等等品牌都推出了自己的产品.消费者在购买UPS时主要是看充电时间和可放电时间.我觉的这二样是最重要的.对于电力供应不均衡的地区,除了要了解产品可以提供多少时间的紧急电力补充以外,还需要注意首次使用UPS后需要多久可把电力重新补充完.如此一来，才能确保第二次停电时有足够的电力以从容存档。
2. UPS的种类在市场上UPS分3种,一是离线式(off line),二是在线式(on line),三是在线互动式(line interactive)。
离线式UPS电源的安装,主要是把电脑主机和显示器的电源线接上UPS提功的接口,而由UPS电源线在接去市电.当市电正常时电流就会由UPS内部的二个回路运作,其中一组电流是对UPS充电,另一组对显示器和主机供电.当市电发生不稳定时UPS就会自动切换,开始以电池供应电脑工作之需。
由于这种UPS 大部分时间转换市电，本身的逆变器很少工作，所以它的可靠性较高，结构简单，造价低，价格便宜。
UPS不间断电源及蓄电池的产品选型
3、YDC33（ 40 -100K）32~40节 4、工频三三（EP）80KVA及以下30~32节，以上30~34节； 500KVA以上40节 5、工频单单三单20KVA及以下16节，20KVA以上20节
----然后通过查蓄电池放电参数表（厂家提供）获得最佳电池型号以及并联组数
根据配电容量 确定信息
线径大小/长 短
1）具备的条件：已知负载功率
原则：首先算出后端负载的总功耗，并统一单位到KVA ，电流I（A）及功耗W(瓦特）与VA的关系为：W=I*220、VA=W/PF; 考虑UPS运行在50%--80%的区间是最佳运行状态，建议在计算时将上面的结果除以0.8再一次放大，然后在产品手册中选取最 靠近的产品。
测试： 某地区数据中心UPS及蓄电池采购项目，已知机房服务器机柜数量为66个，单柜功率为3.5KW/rack，要求系 统后备时间为30分钟，由于UPS间空间有限，需要配置节省占地空间的设备。请给出合理的UPS及蓄电池的 选型配置清单（科士达）
安全用电环境产品—UPS、蓄电池产品选型
如何确定UPS容量
根据用户需求 容量确定信息
如何确定蓄电池容量
根据后端负载、 后备时间确定信 息 根据UPS功率、 后备时间确定信 息 根据用户需求 确定信息
其它
电池柜/架
根据设备功率、 数量确定信息
电池开关箱/ 柜
3）具备的条件：已知配电容量
原则：确定UPS配电开关相数，容量；计算单相功率，若单相则UPS总容量大于等于此值；若三相则单相数值扩大3倍，UPS 总容量小于等于此值： 例：已知机房内UPS配电开关容量为400A/3P，计算需要带着些负载的UPS容量。计算如下： 单相容量：400*220=88KVA，此处400A是额定电流，考虑安全因素实际中往往在75%左右； 三相总容量：88*3*75%=198KVA 最后选用功率小于等于198KVA的UPS。
不间断ups电源的规范标准全
不间断ups电源的规范标准一、参考依据GB51348-2019民用建筑电气设计标准DL/T5491-2014电力工程交流不间断电源系统设计技术规程12SDX101-2民用建筑电气设计计算及示例二、术语1、不间断电源设备（UPS）由变流器、开关和储能装置（蓄电池）等组合构成的，在输入电源故障或消失时能维持负载供电连续性的电源设备。
2、在线式UPS由变流器、静态转换开关和储能装置（蓄电池摩组成的一种电源设备，这种电源设备不管交流输入电源中断与否、电压或波形符合要求与否,都能向负载提供符合要求的电源。
3、旁路在UPS设备故障、临时过载或停运检修期间，为保证向负载供电而设置的供电回路。
一般由隔离变压器、调压器、静态转换开关以及手动维修开关等组成。
4、并联一种UPS连接方式，由2台或多台UPS主机组成，其交流输出端连接在一起作并联运行，交流输入端可并联也可不并联。
5、并联冗余由2台或多台并联UPS主机来分担负载，当其中1台或几台UPS主机故障时，其余UPS可以承担全部负载。
6、双重化冗余为满足冗余配置的控制系统或双电源负载的需要，设置的2套相互独立的UPS系统，每套系统均由UPS主机、旁路和配电柜等组成，能为负载提供2路互为备用的电源。
7、静态转换开关UPS中实现由逆变器向旁路或旁路向逆变器转换的电子式快速转换开关。
8、逆止二极管阻止电流从UPS整流器流向蓄电池但允许电流从蓄电池流向UPS逆变器的器件，在UPS与其他系统共用蓄电池时使用。
9、电流峰值系数当UPS输出电流为周期性非正弦波电流时，非正弦波电流的峰值与其有效值之比。
峰值系数的大小反映了UPS为非线性负载供电的能力。
10、切换时间从逆变器供电切换到旁路供电或从旁路供电切换到逆变器供电所需要的时间。
IL功率校正系数负载功率因数偏离UPS额定功率因数时，UPS实际能带负载容量与额定容量比值。
12、降容系数(Kd)当设备安装地点大于海拔100Om时，UPS实际能带负载容量与额定容量比值。
UPS主要参数的解读及选型论述
UPS主要参数的解读及选型论述UPS（不间断电源）是为了在市电断电时能够提供电能给关键设备使用而设计的电源系统。
选择适合的UPS主要参数是确保UPS能够满足设备的要求并保证其可靠性与可用性的重要因素。
本文将解读UPS主要参数，并对如何进行选型进行论述。
1.容量/功率：UPS容量或功率是指UPS能够提供的负载所需的电能。
一般以千瓦（kW）或千伏安（kVA）来表示。
选择UPS容量时，需要考虑负载的实际需求以及负载的未来扩展需求。
如果UPS容量过小，则无法为负载提供足够的电能；如果容量过大，则会浪费电能。
因此，需要进行负载调查，了解负载的实际需求，并考虑未来的扩展需求。
2.输出电压：UPS可以提供不同的输出电压，例如220V、230V或240V等。
选择UPS输出电压时，需要根据设备的电压要求进行选择。
如果输出电压与设备要求不匹配，可能会导致设备无法正常工作或损坏。
3.转换时间：转换时间是指在市电断电时，UPS从应急电池供电切换到市电恢复供电所需的时间。
一般来说，转换时间越短越好，因为长转换时间可能会造成设备的中断或数据丢失。
对于关键设备，如服务器和网络设备，通常需要选择具有较短转换时间的UPS。
4. 输出波形：UPS可以提供不同类型的输出波形，例如纯正弦波（Pure Sine Wave）、准正弦波（Quasi Sine Wave）和方波（Square Wave）等。
纯正弦波是最理想的输出波形，适用于对电源质量要求较高的设备。
准正弦波和方波适用于对电源质量要求相对较低的设备。
在选择UPS输出波形时，需要根据设备的要求进行选择。
5.可用性：UPS的可用性是指UPS的可靠性和可维护性。
可靠性是指UPS的故障率和MTBF（平均无故障时间）之间的关系。
可维护性是指UPS的检修时间和MTTR（平均修复时间）之间的关系。
选择UPS时，需要考虑可靠性和可维护性的平衡，以确保UPS能够在关键时刻提供可靠的电源。
6.蓄电池：蓄电池是UPS的核心组件之一，它能够在市电断电时提供电能给负载使用。
UPS_选型与配置分析
UPS_选型与配置分析UPS（不间断电源）是一种能够在电网断电时为电力设备提供应急电力的设备。
由于其在电力供应不稳定和电力中断的情况下起到关键作用，因此在选型和配置UPS时需要仔细分析以确保其能够满足用户的需求。
首先，在选择UPS时，需要考虑以下几个方面：1.负载需求：考虑到UPS将为电力设备提供应急电力，需要确定所需供电负载的容量和功率要求。
这可以通过查看设备的技术规格和计算每个设备的能耗来确定。
在选取UPS容量时，需要确保其能够满足负载需求并有一定的冗余。
2.电池容量与支持时间：UPS的最重要功能在于提供电力供应，因此需要选择具有足够电池容量的型号，以确保在断电时提供足够的支持时间。
支持时间取决于所需供电负载的能耗和UPS的电池容量。
3.电网质量和稳定性：如果所在地区的电力供应质量较差，经常发生电力中断或电力波动，需要选择能够输出稳定电力的UPS。
这种设备需要具备更高的电压调节能力和更强的输入电压范围。
4.备用能力和可靠性：UPS作为关键设备，需要具备较高的可靠性以保证连续供电。
因此，在选型时要考虑UPS的备用能力和设计。
5.用户需求：用户还需要考虑一些额外的需求，比如UPS的尺寸和重量，以及安装和维护的便利性等。
在完成UPS的选型后，还需要考虑一些配置方面的问题：1.并联：当负载需求过大时，可以考虑将多个UPS并联以扩展UPS的供电能力。
这样可以提高系统的可靠性和容错能力。
2.配电：UPS的输出通常需要经过配电系统提供给电力设备。
在配置UPS时，需要确定适当的配电系统，确保其能够满足负载需求，并具备过载保护和电源管理功能。
3.监控：为了能够及时监测UPS的状态和性能，有必要选择具有监控功能的UPS型号。
这些功能通常包括电池状态监测、负载监测和告警功能等。
4.维护：UPS的维护对于其长期稳定运行非常重要。
在配置UPS时要注意易于维护的设计和易于更换的部件。
最后，选型和配置UPS需要综合考虑用户需求、环境条件和设备特性等因素。
UPS的选型和选购
UPS是一种高质量、高可靠性的独立电源，是一种蓄电池静止型不间断供电装置。
它由整流器、逆变器、交流静态开关和蓄电池组组成。
平时，市电经整流器变为直流对蓄电池浮充电，同时经逆变器输出高质量的交流净化电源供重要负载，使其不受市电的电压、频率、谐波干扰。
当市电因故停电时，系统自动切换到蓄电池组，蓄电池放电，经逆变器对重要负荷供电。
GB50052---1995《供配电系统设计规范》中的强制性条文规定："一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源。
"柴油发电机组可以作为应急电源，但其反应速度太慢，要15分钟左右，才能恢复供电，这与现代化的通信及网络信息数据流无法匹配。
因此，工程中的一些重要部门和系统必须考虑不间断电源UPS 供电。
1.交流不间断电源系统供电在下列情况下应设计并采用交流不间断电源系统供电：(1)对供电可靠性要求较高，采用备用电源自动投人方式或柴油发电机组应急自启动方式等仍不能满足要求时。
(2)一般稳压稳频设备不能满足要求时。
(3)需要保证顺序断电安全停机时。
(4)电子计算机系统实时控制时。
(5)电子计算机系统联网运行时。
计算机设备对电源要求质量较高，不仅要求采用不间断供电系统，而且要求电源电压波动在一定范围以内才能正常工作。
网络数据传输设备要求电源电压的波动在±5%以内。
2.UPS的特性UPS是一种高质量、高可靠性的独立电源，是一种蓄电池静止型不间断供电装置。
它由整流器、逆变器、交流静态开关和蓄电池组组成。
平时，市电经整流器变为直流对蓄电池浮充电，同时经逆变器输出高质量的交流净化电源供重要负载，使其不受市电的电压、频率、谐波干扰。
当市电因故停电时，系统自动切换到蓄电池组，蓄电池放电，经逆变器对重要负荷供电。
UPS的不间断特性体现在其"同步切换"工作程序上，当市电与逆变器进行切换时，其控制系统会适时地检测市电的同步范围，在市电不超限时，逆变器实现"先通后断"的供电，从而保证了供电系统的"无间断切换"。
UPS不间断电源选型原则
UPS不间断电源选型原则UPS作为电力守护者，为各个行业的关键负载设备提供稳定、不间断的电力供应，使其免受过载、短路、浪涌冲击等电力危害，保证业务的正常运营。
随着云应用和云托管的高速发展，连接和数据存储设备的保护更是至关重要。
1．UPS选型应考虑的问题？(1)考虑UPS使用的供电系统，后端负载性质。
国内供电系统可分为TN、TT、IT三种形式，在TN系统中又分为TN-C、TN-S、TN-C-S，对于UPS系统常规采用TN-S即三相五线制系统。
对后端负载来说，计算机设备允许有10ms以下的供电间断，质量好的后备式UPS 就可满足需要，但受限于一些原因，后备式UPS的容量基本为3KVA 以下。
对重要服务器网络系统，在运行过程中是不予许存在中断的情况发生，要选用稳定可靠、不间断输出的在线式UPS。
(2)考虑UPS系统的性能和使用的运行环境。
如后端负载在启动时存在较大的冲击电流、后端负载为工业设备等情况下建议采用工频UPS。
如UPS用于数据机房中，后端负载为常规服务器、交换机设备，则工频与高频UPS都可适用。
这时应考虑机房安装、机房承重、设备运输、产品性价比等因素来权衡选择。
(3)考虑UPS产品推出的时间年代，各厂家在针对市场的变化以及技术的更新下都会在2~3年推出相应的换代产品。
这时选择UPS产品不光要看产品性能参数，也应关注产品服务保障，产品应用案例，厂商整体实力等。
2．UPS额定容量的选择？首先要清楚后端负载的标称容量、动态容量及将来是否扩容等情况，然后根据需要选配UPS。
一般情况下将负载容量定在UPS额定容量的50％～80％左右较为适宜，同时兼顾UPS 的效率和利用率，并使UPS留有一定余量，以便在后期需要时，可以进行扩容。
3．UPS后备电池供电时间的选择？在GB50174-2008《电子信息系统机房设计规范》中对于机房等级分为A、B、C三级，亦对三个等级中不间断电源系统电池备用时间做出要求。
A、B两种机房要求15min（柴油发电机作为后备电源时），C级机房根据实际需要确定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UPS作为电力守护者，为各个行业的关键负载设备提供稳定、不间断的电力供应，使其免受过载、短路、浪涌冲击等电力危害，保证业务的正常运营。
随着云应用和云托管的高速发展，连接和数据存储设备的保护更是至关重要。
1．UPS选型应考虑的问题？
(1)考虑UPS使用的供电系统，后端负载性质。
国内供电系统可分为TN、TT、IT三种形式，在TN系统中又分为TN-C、TN-S、TN-C-S，对于UPS系统常规采用TN-S即三相五线制系统。
对后端负载来说，计算机设备允许有10ms以下的供电间断，质量好的后备式UPS就可满足需要，但受限于一些原因，后备式UPS的容量基本为3KVA以下。
对重要服务器网络系统，在运行过程中是不予许存在中断的情况发生，要选用稳定可靠、不间断输出的在线式UPS。
(2)考虑UPS系统的性能和使用的运行环境。
如后端负载在启动时存在较大的冲击电流、后端负载为工业设备等情况下建议采用工频UPS。
如UPS用于数据机房中，后端负载为常规服务器、交换机设备，则工频与高频UPS都可适用。
这时应考虑机房安装、机房承重、设备运输、产品性价比等因素来权衡选择。
(3)考虑UPS产品推出的时间年代，各厂家在针对市场的变化以及技术的更新下都会在2~3年推出相应的换代产品。
这时选择UPS产品不光要看产品性能参数，也应关注产品服务保障，产品应用案例，厂商整体实力等。
2．UPS额定容量的选择？
首先要清楚后端负载的标称容量、动态容量及将来是否扩容等情况，然后根据需要选配UPS。
一般情况下将负载容量定在UPS额定容量的50％～80％左右较为适宜，同时兼顾UPS 的效率和利用率，并使UPS留有一定余量，以便在后期需要时，可以进行扩容。
3．UPS后备电池供电时间的选择？
在GB50174-2008《电子信息系统机房设计规范》中对于机房等级分为A、B、C三级，亦对三个等级中不间断电源系统电池备用时间做出要求。
A、B两种机房要求15min（柴油发电机作为后备电源时），C级机房根据实际需要确定。
在大多数情况下，网点、企业分支等机房中并无配置备用电源，用户需根据实际情况选择合适的备用时间。
在如今的供电环境中，出现市电故障的概率已经大大降低，建议配置的后备时间不超过2h（过长的时间蓄电池组过多，UPS本身存在一定的充电功率限制），如若用电环境较差，则建议增加备用电源或改为双路供电系统等其他方式。
且数据机房一般的生命周期在4~5年（大多数厂商蓄电池的质
保期为3年），互联网、金融、电信等行业周期更短，这个时候机房会进行更新升级，设备亦会存在更换的情况。
