水渡河水闸闸址的确定

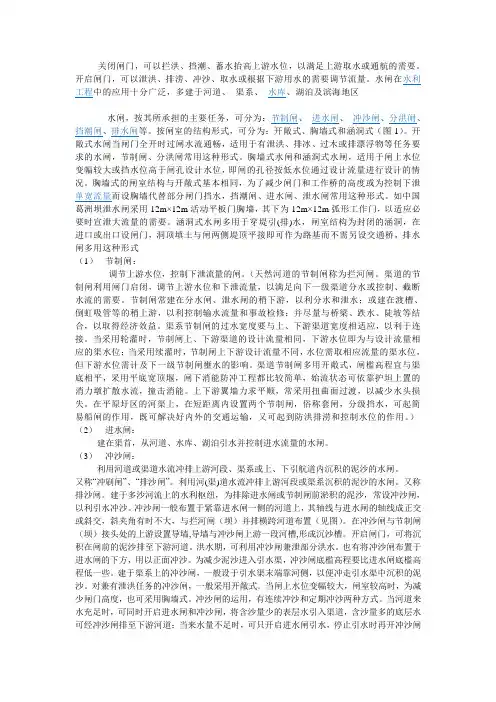

水闸的详细知识点
关闭闸门，可以拦洪、挡潮、蓄水抬高上游水位，以满足上游取水或通航的需要。
开启闸门，可以泄洪、排涝、冲沙、取水或根据下游用水的需要调节流量。
水闸在水利工程中的应用十分广泛，多建于河道、渠系、水库、湖泊及滨海地区水闸,按其所承担的主要任务，可分为：节制闸、进水闸、冲沙闸、分洪闸、挡潮闸、排水闸等。
按闸室的结构形式，可分为：开敞式、胸墙式和涵洞式（图1）。
开敞式水闸当闸门全开时过闸水流通畅，适用于有泄洪、排冰、过木或排漂浮物等任务要求的水闸，节制闸、分洪闸常用这种形式。
胸墙式水闸和涵洞式水闸，适用于闸上水位变幅较大或挡水位高于闸孔设计水位，即闸的孔径按低水位通过设计流量进行设计的情况。
胸墙式的闸室结构与开敞式基本相同，为了减少闸门和工作桥的高度或为控制下泄单宽流量而设胸墙代替部分闸门挡水，挡潮闸、进水闸、泄水闸常用这种形式。
如中国葛洲坝泄水闸采用12m×12m活动平板门胸墙，其下为12m×12m弧形工作门，以适应必要时宣泄大流量的需要。
涵洞式水闸多用于穿堤引（排)水,闸室结构为封闭的涵洞，在进口或出口设闸门，洞顶填土与闸两侧堤顶平接即可作为路基而不需另设交通桥,排水闸多用这种形式（1）节制闸：调节上游水位，控制下泄流量的闸。
(天然河道的节制闸称为拦河闸.渠道的节制闸利用闸门启闭,调节上游水位和下泄流量，以满足向下一级渠道分水或控制、截断水流的需要。
节制闸常建在分水闸、泄水闸的稍下游，以利分水和泄水；或建在渡槽、倒虹吸管等的稍上游，以利控制输水流量和事故检修；并尽量与桥梁、跌水、陡坡等结合，以取得经济效益。
渠系节制闸的过水宽度要与上、下游渠道宽度相适应，以利于连接。
当采用轮灌时,节制闸上、下游渠道的设计流量相同,下游水位即为与设计流量相应的渠水位；当采用续灌时,节制闸上下游设计流量不同，水位需取相应流量的渠水位，但下游水位需计及下一级节制闸壅水的影响.渠道节制闸多用开敞式，闸槛高程宜与渠底相平，采用平底宽顶堰，闸下消能防冲工程都比较简单，始流状态可依靠护坦上置的消力墩扩散水流,撞击消能。
水闸设计要点及方法总结
水闸设计要点及方法总结水闸设计是指根据特定的河流、湖泊或水库等水系统，设计并安装防洪、调节水位的设施。
水闸设计是水利工程设计的重要部分，合理的水闸设计能够提高水闸的性能和安全性，保护周边环境和人民生命财产安全。
下面将从水闸设计的要点和方法两个方面进行总结。
一、水闸设计的要点1.考虑上下游水位差：水闸设计的首要考虑因素是上下游水位的差异。
根据具体情况选择合适的闸门类型和数量，以及合理的开启方式，确保水闸能够有效地控制水位。
2.考虑水流量及泥沙量：在水闸设计中，需要考虑水流量的大小和泥沙量的变化。
根据不同的水流量和泥沙量，选择合适的闸门尺寸和形式，以及合理的布置方式，以保证水闸的正常运行和防止淤积现象的发生。
3.考虑水闸的稳定性：水闸设计中需要考虑水闸的稳定性，即在不同水位下，水闸是否能够稳定地承受水压力的作用。
设计时应充分考虑水闸的结构形式、材料选择和加强措施，以提高水闸的稳定性和安全性。
4.考虑水闸的可操作性：水闸设计中需要考虑操作人员对水闸的操作和维护是否便捷。
合理的闸门布置和控制机构设置可以减少操作人员的劳动强度，提高水闸的可操作性和可靠性。
5.考虑环境影响：水闸设计中需要考虑水闸对周边环境的影响。
合理的水闸设计可以减小水闸运行时的噪音和振动，减少对周边建筑物和人民的影响。
二、水闸设计的方法1.综合考虑水位变化：在水闸设计中，需要对上下游的水位变化进行全面的分析和研究。
通过水位站的观测数据和数学模型的建立，预测不同季节和不同天气条件下的水位变化趋势，以确定水闸的设计水位范围。
2.水流与泥沙运动分析：在水闸设计中，需要对水流的速度和方向进行分析，并确定闸门合适的开启方式和布置方式，以防止水流速度过大或方向变化过快导致的水闸受损。
同时，对水流中的泥沙进行分析，根据不同的泥沙悬浮情况确定闸门的尺寸和形式。
3.结构稳定性计算：在水闸设计中，需要进行结构稳定性的计算，即分析水流和水压力对水闸结构的影响，并通过计算确定合适的结构形式、材料选择和加固措施。

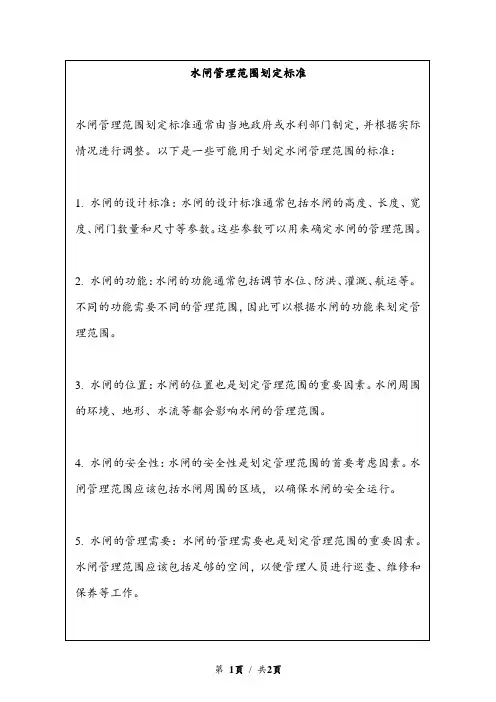

水闸管理范围划定标准
水闸管理范围划定标准
水闸管理范围划定标准通常由当地政府或水利部门制定，并根据实际情况进行调整。
以下是一些可能用于划定水闸管理范围的标准：
1. 水闸的设计标准：水闸的设计标准通常包括水闸的高度、长度、宽度、闸门数量和尺寸等参数。
这些参数可以用来确定水闸的管理范围。
2. 水闸的功能：水闸的功能通常包括调节水位、防洪、灌溉、航运等。
不同的功能需要不同的管理范围，因此可以根据水闸的功能来划定管理范围。
3. 水闸的位置：水闸的位置也是划定管理范围的重要因素。
水闸周围的环境、地形、水流等都会影响水闸的管理范围。
4. 水闸的安全性：水闸的安全性是划定管理范围的首要考虑因素。
水闸管理范围应该包括水闸周围的区域，以确保水闸的安全运行。
5. 水闸的管理需要：水闸的管理需要也是划定管理范围的重要因素。
水闸管理范围应该包括足够的空间，以便管理人员进行巡查、维修和保养等工作。
综合考虑以上因素，可以制定水闸管理范围划定标准。
在实际操作中，还需要根据当地的实际情况进行调整和完善。
防洪工程水闸施工方案
防洪工程水闸施工方案一、前言近年来，气候变化引发了频繁的极端天气事件，洪涝灾害成为城市发展的重要隐患。
为了减少洪灾对城市居民生命财产的损失，提高城市抗灾能力，保障城市基础设施的安全，我市将进行一系列防洪工程建设，其中水闸的建设是重中之重。
本文将从水闸施工的前期准备、施工组织、施工过程及安全、质量保证等方面来详细阐述水闸的施工方案。
二、前期准备1.项目立项：水闸项目应先进行立项审批，明确项目的投资、建设内容、工期等重要信息。
2.选址规划：水闸选址应遵循水利规划，考虑洪水易涌区域，并兼顾周边环境和土地利用，确保水闸建设的合理性和可行性。
3.勘测设计：通过地形、地质勘测和水文、水资源调查确定水闸选址、布置和结构等设计参数，明确水闸的形式、尺寸、工艺，确定施工方案。
4.环评审批：水闸项目必须通过环境影响评价和相关审批手续，确保水闸建设过程中对环境的影响得到最大程度的控制。
5.材料采购：根据设计要求和施工需要，提前进行水闸所需材料的采购工作，确保工程进度不受材料供应的影响。
6.施工进度计划：根据勘测设计结果，进行施工进度计划编制，明确水闸施工的时间节点、施工工艺和关键节点的把控。
三、施工组织1.施工图审批：水闸项目的施工图纸必须通过相关部门的审批，确保施工图纸的准确性和合规性。
2.招投标工作：水闸施工必须进行招标程序，确定承包商，以最大程度确保工程质量和进度。
3.人员组织：组建水闸施工的专业队伍，包括工程管理、技术人员、安全管理人员和施工人员等，确保施工团队的整体协调和施工效率。
4.安全生产：制定水闸施工的安全生产方案，并严格按照国家相关标准执行，确保施工过程中安全生产。
5.设备物资管理：对施工过程中使用的设备、物资进行管理，确保设备运转正常，物资供应及时。
6.环境保护：在施工过程中，严格按照环境保护要求进行操作，减少对周边环境的影响。
7.质量管理：建立严格的施工质量管理体系，对施工过程中的每个环节进行监督和检查，确保工程质量。
水闸的详细知识点
关闭闸门，可以拦洪、挡潮、蓄水抬高上游水位，以满足上游取水或通航的需要。
开启闸门，可以泄洪、排涝、冲沙、取水或根据下游用水的需要调节流量。
水闸在水利工程中的应用十分广泛，多建于河道、渠系、水库、湖泊及滨海地区水闸，按其所承担的主要任务，可分为：节制闸、进水闸、冲沙闸、分洪闸、挡潮闸、排水闸等。
按闸室的结构形式，可分为：开敞式、胸墙式和涵洞式（图1）。
开敞式水闸当闸门全开时过闸水流通畅，适用于有泄洪、排冰、过木或排漂浮物等任务要求的水闸，节制闸、分洪闸常用这种形式。
胸墙式水闸和涵洞式水闸，适用于闸上水位变幅较大或挡水位高于闸孔设计水位，即闸的孔径按低水位通过设计流量进行设计的情况。
胸墙式的闸室结构与开敞式基本相同，为了减少闸门和工作桥的高度或为控制下泄单宽流量而设胸墙代替部分闸门挡水，挡潮闸、进水闸、泄水闸常用这种形式。
如中国葛洲坝泄水闸采用12m×12m活动平板门胸墙，其下为12m×12m弧形工作门，以适应必要时宣泄大流量的需要。
涵洞式水闸多用于穿堤引(排)水，闸室结构为封闭的涵洞，在进口或出口设闸门，洞顶填土与闸两侧堤顶平接即可作为路基而不需另设交通桥，排水闸多用这种形式（1）节制闸：调节上游水位，控制下泄流量的闸。
（天然河道的节制闸称为拦河闸。
渠道的节制闸利用闸门启闭，调节上游水位和下泄流量，以满足向下一级渠道分水或控制、截断水流的需要。
节制闸常建在分水闸、泄水闸的稍下游，以利分水和泄水；或建在渡槽、倒虹吸管等的稍上游，以利控制输水流量和事故检修；并尽量与桥梁、跌水、陡坡等结合，以取得经济效益。
渠系节制闸的过水宽度要与上、下游渠道宽度相适应，以利于连接。
当采用轮灌时，节制闸上、下游渠道的设计流量相同，下游水位即为与设计流量相应的渠水位；当采用续灌时，节制闸上下游设计流量不同，水位需取相应流量的渠水位，但下游水位需计及下一级节制闸壅水的影响。
渠道节制闸多用开敞式，闸槛高程宜与渠底相平，采用平底宽顶堰，闸下消能防冲工程都比较简单，始流状态可依靠护坦上置的消力墩扩散水流，撞击消能。
水闸的详细知识点
关闭闸门，可以拦洪、挡潮、蓄水抬高上游水位，以满足上游取水或通航的需要。
开启闸门，可以泄洪、排涝、冲沙、取水或根据下游用水的需要调节流量。
水闸在水利工程中的应用十分广泛，多建于河道、渠系、水库、湖泊及滨海地区水闸，按其所承担的主要任务，可分为：节制闸、进水闸、冲沙闸、分洪闸、挡潮闸、排水闸等。
按闸室的结构形式，可分为：开敞式、胸墙式和涵洞式（图1）。
开敞式水闸当闸门全开时过闸水流通畅，适用于有泄洪、排冰、过木或排漂浮物等任务要求的水闸，节制闸、分洪闸常用这种形式。
胸墙式水闸和涵洞式水闸，适用于闸上水位变幅较大或挡水位高于闸孔设计水位，即闸的孔径按低水位通过设计流量进行设计的情况。
胸墙式的闸室结构与开敞式基本相同，为了减少闸门和工作桥的高度或为控制下泄单宽流量而设胸墙代替部分闸门挡水，挡潮闸、进水闸、泄水闸常用这种形式。
如中国葛洲坝泄水闸采用12m×12m活动平板门胸墙，其下为12m×12m弧形工作门，以适应必要时宣泄大流量的需要。
涵洞式水闸多用于穿堤引(排)水，闸室结构为封闭的涵洞，在进口或出口设闸门，洞顶填土与闸两侧堤顶平接即可作为路基而不需另设交通桥，排水闸多用这种形式（1）节制闸：调节上游水位，控制下泄流量的闸。
（天然河道的节制闸称为拦河闸。
渠道的节制闸利用闸门启闭，调节上游水位和下泄流量，以满足向下一级渠道分水或控制、截断水流的需要。
节制闸常建在分水闸、泄水闸的稍下游，以利分水和泄水；或建在渡槽、倒虹吸管等的稍上游，以利控制输水流量和事故检修；并尽量与桥梁、跌水、陡坡等结合，以取得经济效益。
渠系节制闸的过水宽度要与上、下游渠道宽度相适应，以利于连接。
当采用轮灌时，节制闸上、下游渠道的设计流量相同，下游水位即为与设计流量相应的渠水位；当采用续灌时，节制闸上下游设计流量不同，水位需取相应流量的渠水位，但下游水位需计及下一级节制闸壅水的影响。
渠道节制闸多用开敞式，闸槛高程宜与渠底相平，采用平底宽顶堰，闸下消能防冲工程都比较简单，始流状态可依靠护坦上置的消力墩扩散水流，撞击消能。
水利工程建设中的水闸设计探讨 姚姣
水利工程建设中的水闸设计探讨姚姣摘要：在水闸工程设计中，排水与止水的问题最值得重视的，解决好排水与止水问题，水闸的设计也就完成了一半，所以本文重在针对水闸设计中的一些问题，比如消力池排水孔、闸基防渗面层排水、翼墙排水孔和止水伸缩缝等多个问题进行详细的分析，希望可以为水利工程建设中的水闸设计作出贡献。
关键词：水闸；排水；止水前言水闸是一种既能挡水，又能泄水的水工建筑物，其设计是非常复杂的，它不仅有主观的因素，还有客观的因素。
堤防之险在于闸，水闸之险在于基。
水闸的地基处理是水闸设计中的重点和难点。
当天然地基不能满足承载力和沉降要求时，在满足水闸抗滑稳定的前提下，设计人员首先考虑采用轻型结构、增加水闸结构刚度等结构措施。
一.水闸的选址原则在水闸建设过程中，水闸的选址是非常关键的环节。
水闸选址的原则是水闸稳定安全、能够较好地满足水闸的使用要求、水流流态稳定、水闸便于管理、造价经济。
针对上述情况，在满足水闸使用要求和管理的情况下，水闸在选址时应根据水闸的地质条件和水文条件选择地质条件良好的天然地基，最好是选用新鲜完整的岩石地基，或者是承载能力大、抗剪强度高、压缩性低、透水性小、抗渗稳定好的土质地基，如果在规划选址的范围内实在找不到地质良好的天然地基，只能对天然地基进行技术处理。
对地基进行技术处理的造价是较高的，一般占总造价的20% ～40% 。
经过技术处理的水闸地基如在施工或管理等方面不规范，容易导致地基破坏，最后致使水闸失事，所以在水闸选址的时候应综合考虑各种情况，选择良好的天然地基。
二、水闸排水水闸排水问题主要集中在消力池的底板排水、闸基防渗排水、翼墙的排水等部位，下面就以下几个方面进行详细的探讨与分析：1 消力池底板排水孔消力池底板具有承受水流的冲击力、水流脉动压力和底都扬压力的多重作用，具备相当的重量和强度，能够抗击重物冲击、经压耐磨。
为了有效减少护板底端的渗透压力，可以在水平护板的后半部分设置部分垂直的排水孔，排水孔的下面可以铺一层反滤层，同时，排水孔呈梅花形布置，能够最大限度的进行排水。
水渡河水闸试运行情况报告
水渡河水闸试运行情况报告第一篇：水渡河水闸试运行情况报告长沙县水渡河水闸工程（合同编号：SDH-01）工作报告湖南省水利水电第一工程公司长沙县水渡河水闸工程项目部二○○四年一月九日工程运行管理准备一、工程概况长沙县水渡河水闸工程位于湘江一级支流的捞刀河下游，距汇于湘江口14.9公里。
左岸为回龙和团结两垸，右岸为水塘三合等院，原闸通过30多年运行，已存在严重的病险隐患。
特别是90年代连续几年的超常洪水发生后，水工建筑物淘空坍塌、设备老化、工程损毁逐年加大、问题日益突出，已经难以正常运行。
通过委托省水利科研所对该坝进行安全鉴定，其结果是一座典型的四类病险水闸，根据水利厅专家组对河坝安全鉴定报告的审查意见，建议该坝报废重建。
2002年10月29日，长沙县委、政府和长沙经济技术开发区管委会召开有关会议，一致认为该水闸建成后能蓄水679万立方米，为我县新一轮县城扩容提质、可持续发展提供有力保障，是一项造福于民的民心工程、德政工程。
会议决定：作为长沙县十大工程之一，立即成立工程指挥部，通过招投标选择省水利水电一公司为水闸工程I标施工中标单位，选择省水利水电检测中心为检测单位，于12月10日举行开工典礼,2003年5月15日竣工。
总之，水渡河水闸工程是一项规模大、任务紧、关系重大的水利工程。
在县委、政府、开发区的领导下，发扬抗洪精神，冒严寒、战大雪，取得了汛期前完成主体工程的伟大胜利，保住了百年一遇大旱年的水源。
二、水闸试运行管理情况：水渡河水闸工程6月份起进入交付运行管理单位试运行阶段，由运行管理单位(水渡河坝管理所)负责操作管理，为了搞好水闸及橡胶坝的管理，河坝管理所召开专门会议，讨论研究管理办法，制订了一系列的管理办法和措施，如《橡胶坝维护及管理制度》，《橡胶坝检查观测制度》，《橡胶坝袋运行使用制度》，《水质水情监测制度》，《值班人员规章制度》等，在汛期对坝袋24小时值班，在非汛期，每天都有专人管理，把水闸管理纳入全所工作的重中之重。
水闸工程划界确权方案
水闸工程划界确权方案一、引言水闸工程作为国家水利设施的重要组成部分，其划界确权工作是水利管理的重要环节。
确权工作的目的是为了保障水闸工程的安全运行，合理利用水资源，确保水利设施的长期稳定运行。
本次水闸工程划界确权方案旨在做好水闸工程的管理和保护工作，确保其安全稳定使用。
二、水闸工程概况水闸工程是指利用闸门、闸墙、闸桥等设施，通过人工控制水位，实现水体调节和水利工程保护的设施。
水闸工程通常包括水库、堤坝、泄洪闸、引水闸等。
水闸工程的划界确权工作主要是对水闸工程的范围和边界进行界定、规划和保护。
三、水闸工程划界确权的目的和意义1. 确定水闸工程范围和边界，明确所有权归属，避免水闸工程遭遇侵占和破坏。
2. 划界确权是水利管理的一项基本任务，能够保障水闸工程的安全运行和长期稳定利用。
3. 划界确权还有助于维护水资源的合理配置和利用，提高水资源的利用效率，保护水环境。
四、水闸工程划界确权的基本原则1. 法律依据原则：划界确权工作应遵循国家相关法律法规和政策规定，依法合规进行。
2. 客观真实原则：划界确权应基于水闸工程的实际情况和技术数据，客观真实进行边界划定。
3. 公平公正原则：划界确权应公平公正，尊重所有相关利益主体的合法权益，做到公平分配和保护。
4. 合理科学原则：划界确权应综合考虑水闸工程的功能需要、生态环境保护和社会经济效益等因素，确保划界方案合理科学。
五、水闸工程划界确权的工作内容1. 资料搜集和整理：通过查阅相关法律法规、水闸工程设计图纸和相关技术资料，在现场勘查的基础上进行水闸工程划界所需的工作资料的搜集和整理。
2. 界址确定和标志设置：在水闸工程周边进行界址确定，按照相关标准和规定设置界址标志，保证界址的清晰可见。
3. 划界方案制定：根据实地勘查和工作资料的综合分析，制定水闸工程划界确权方案，确定水闸工程范围和边界。
4. 划界测量和登记：对水闸工程的划界范围进行实地测量，并将测量结果进行登记和归档，确保划界数据的真实准确。
水渡河水闸试运行情况报告
水渡河水闸试运行情况报告
水渡河水闸是我国一座重要的水利工程，其主要作用是控制水流，保障周边灌溉、供水、防洪等需求。
由于水闸的功能性关系到当地人民的生活质量，因此其试运行情况也备受了社会各界的关注。
首先，本文简要介绍了水渡河水闸的试运行过程。
自
2021年8月开始，该水闸分别进行了内部设备、内部流量和整个系统的试运行，通过检测和排查问题。
试运行工作覆盖了主要的机构和设备，如水闸门、升降机、建筑物、机房、水泵等，以及涉及到的水文数据和内部流量情况。
通过试运行后，逐步消除了许多问题，也展现出了水闸处于一种稳定的工作状态。
其次，文中还详细介绍了水渡河水闸试运行中的优势。
在整个试运行中，水闸最大的优势在于其稳定性和承压性能。
首先，试运行过程中，各项数据表明，水闸的稳定性非常高，不同程度的问题只有极少出现。
其次，水闸承压性能也得到了验证，极端的天气情况也不会对水闸造成较大的影响，从而保障了水闸的长期可持续性。
最后，本文还根据水渡河水闸试运行得出的情况，敬告用户们在运营中所需关注的问题。
首先，水闸运行时，人员应严格按照相关防洪规定进行操作和维护，确保水闸的正常运行。
其次，水闸在运行过程中，应定期进行检修和维护，预防问题的发生。
最后，需要准确的水文数据和内部流量数据，来保障整个水闸的运行和维护。
总之，水渡河水闸的试运行得出了令人满意的结果，它在保障周边人民生活和灌溉等工作方面发挥着越来越重要的作用。
我们相信，随着相关水利技术的不断改进和完善，水闸的运行和维护工作也会进一步提高，更好地服务人民群众。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（ Ｔ ｏ ｔ Ｍ Ｎ ｏ ． ４ ２ ）
文章 编号 ： １ ０ ０ ７— ７ ５ ９ ６ （ ２ ０ １ ４ ） ０ ３－ ０ ２ ５ ３一 Ｏ ３
水 渡 河 水 闸 闸址 的 确 定
韩 金 超
（ 黑 龙 江 农 垦勘 测 设 计 研 究院 ， 哈 尔滨 １ ５ ０ ０ ９ ０ ）
摘
要： 闸址的选择是新 闸设计 中关键一环 ， 直接关 系到工程 的安全 、 工程量 、 工程造价 。水 渡
河水闸工 程 位 于 捞 刀 河 的下 游 裁 弯 取 直 段 ， 下 游 距 湘 江 人 口１ ４ ． ９ ｋ ｍ ， 上 游 距 赤 石 河 坝 １ ３ ． ８ ０ ｋ ｍ， 闸址左岸 为团结垸 ， 右岸 为三合垸 。文章 通过对各 拟选 闸址 的 比选 ， 最终 确定技 术 可行 、 经济合理的水 闸拟建 闸址 。 关键词 ： 水闸 ； 工程概况 ； 水流条件 ； 地形条件 ； ｆ ｇ 质条件 ； 施工条件 ； 工程投资
２１ ｉ ｎ 。
６ ｍ， 闸室 垂 直 水 流 向长 １ ５ ７ ． ３ ６ ｍ， 顺 水 流 向 宽 经 过计 算 ， 水 闸总净 宽 １ ２ ６ ｍ， 共 设 闸 门 ９孑 Ｌ ， 其 １
中图 分 类 号 ： Ｔ Ｖ ６ ６ 文 献标 识 码 ｉ Ｂ 上游河 道 转弯 处６ ３ Ｏ ｍ， 水 流进水 条 件较好 。
２ ． ２ 地形 条件
１ 水 闸 工 程 概 况
１ ． １ 水 闸形 条件 上 闸址河 道左 侧 为堤 防 ， 右 侧 为 山丘 ， 河 槽 呈 对
水渡 河 水 闸工 程 位 于捞 刀 河 的 下 游 裁 弯 取 直
段， 下游 距 湘 江入 口１ ４ ． ９ ｋ ｍ ， 上 游 距 赤 石 河 坝
１ ３ ． ８ ０ ｋ ｍ， 闸址 左岸 为 团结 垸 ， 右岸 为三合 垸 。
１ ． ２ 水 闸任 务
修建水 渡河 水 闸工程 ， 拦 蓄上 游河 道 水 量 ， 抬 高 闸址 上 游 河 道 水 位 ， 为 星 沙 自来 水 厂 的 供 水 提 供
２ ０ １ ４年 第 ３ 期 （ 第４ ２卷 ）
黑
龙
江
水
利
科
技
Ｎｏ ． ３ ． ２０１ ４
Ｈ ｅ ｉ ｌ ｏ ｎ ｇ ｊ ｉ ａ ｎ ｇ Ｓ ｃ ｉ ｅ ｎ ｃ ｅ ａ ｎ ｄ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ｏ ｆ Ｗａ ｔ ｅ ｒ Ｃ ｏ ｎ ｓ ｅ ｒ ｖ ａ ｎ ｃ ｙ
．－ －— —
２ ５３ ． － － — —
２ ０ １ ４年 第 ３期 （ 第４ ２卷 ）
黑
龙
江
水
利
科
技
Ｎ ｏ ． ３ ． ２ ０１ ４
Ｈ ｅ ｉ ｌ ｏ ｎ ｇ ｊ ｉ ａ ｎ ｇ Ｓ ｃ ｉ ｅ ｎ ｃ ｅ ａ ｎ ｄ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ｏ ｆ Ｗａ ｔ ｅ ｒ Ｃ ｏ ｎ ｓ ｅ ｒ ｖ ａ ｎ ｃ ｙ
２ ． １ 闸前 水流 条件 ２ ． １ ． １ 上 闸址水 流条 件
床 右岸存 在较 厚 的覆盖 层 ， 不 能 作 为建 闸基 础 ， 挖 除 方 量大 ； 河 床存 在 风 化 深 槽 ， 全 风 化 砂 砾 岩 最 厚 达
７ ． ４ ｍ， 为 该地 区较 突 出的不 良地质 现 象 ， 闸基 础 处 上 闸址位 于现 状水 渡 河 闸坝 上 游２ ３ ０ ０ ｍ处 ， 距 ３ 上游 河 道 转 弯 处 １ ７ ４ ｍ， 闸前直线 段较短， 不 足 理工 程 费用 高 。 ５ ０ ０ ｍ， 水 流进 水条 件较 差 Ｊ 。
２ ． １ ． ２ 下 闸址水 流条件
结合地质条件及水 工建 筑物布置 的方便性 ， 下
闸址 明显优 于上 闸址 Ｊ 。
下 闸址 位 于现 状 水渡 河 闸 坝上 游 １ ８ ０ ０ ｍ处 ， 距 ２ ． ４ 主体 工程 及施 工导 流
［ 收 稿 日期 ］ ２ ０ １ ３— ０ ８—２ １ ［ 作者简 介 ］ 韩金超 （ １ ９ ７ ４一） ， 男， 黑龙 江海林人 ， 高级 工程 师。
保 障… 。 １ ． ３ 水 闸规模 水渡 河 水 闸 １ ０ ０ ａ 一 遇 的 最 大 过 闸 流 量 为
４ ３ ２ ６ ． ７ ｍ ／ ｓ ， 工程 等别 为 Ⅱ等 ， 规模 为 大 （ ２ ） 型。
２ 闸 址 比选
上、 下 闸址 地 层岩性 类 似 ， 第 四系 覆 盖层 主 要 为
（ Ｔ ｏ ｔ ａ ｌ Ｎ ｏ ． ４ ２ ）
２ ． ４ ． １ 上 闸址 ２ ． ４ ． １ ． Ｉ 闸孔 数及 尺寸
型采 用开 敞式 ， 共设 闸门 ９孔 ， 总净 宽 １ ２ ６ ｍ， 其 中 冲 沙 闸 ３孑 Ｌ ， 单孔 净 宽 １ ０ ｍ， 泄 洪 闸 ６孔 ， 单孑 Ｌ 净 宽
粉 细砂 、 圆砾层 ， 下 部为强 风化 、 弱 风 化 初步 拟定 ２个 闸址 ， 上 闸址 ： 位 于 水 渡河 橡 胶 坝 粉质 黏 土 、 上游２ ３ ０ ０ ｍ ， 下 闸址： 位 于 水 渡 河 橡 胶 坝 上 砾 岩 。
游１ ８ ０ ０ ｍ。
上 闸址 工程地 质 问题 较 为 突 出 ， 主要 表 现 在 ： 河
