机械三通开孔尺寸
机械三通开孔尺寸表
机械三通开孔尺寸表
在安装卫生间的排水管时，经常会感到疑惑，那么排水斜三通怎么量尺寸？
卫生间的排水斜三通已包含在定额里的管件中，不单独计算；卫生间排水管的斜三通一般距顶规范是35CM，具体尺寸还是要以现场的情况定。
三通为管件、管道连接件。
又叫管件三通或者三通管件，三通接头，用在主管道要分支管处。
三通是具有三个口子，即一个进口，两个出口；或两个进口，一个出口的一种化工管件，有T形与Y形，有等径管口，也有异径管口，用于三条相同或不同管路汇集处，主要作用是改变流体方向。

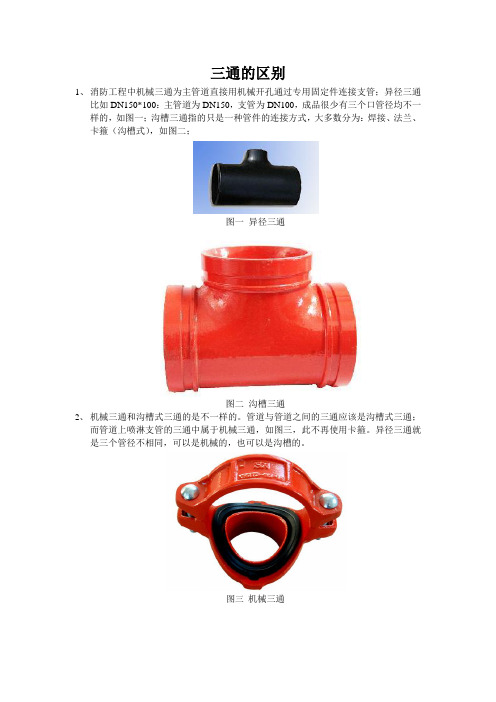

三通的区别
三通的区别
1、消防工程中机械三通为主管道直接用机械开孔通过专用固定件连接支管；异径三通
比如DN150*100：主管道为DN150，支管为DN100，成品很少有三个口管径均不一样的，如图一；沟槽三通指的只是一种管件的连接方式，大多数分为：焊接、法兰、卡箍（沟槽式），如图二；
图一异径三通
图二沟槽三通
2、机械三通和沟槽式三通的是不一样的。
管道与管道之间的三通应该是沟槽式三通；
而管道上喷淋支管的三通中属于机械三通，如图三，此不再使用卡箍。
异径三通就是三个管径不相同，可以是机械的，也可以是沟槽的。
图三机械三通。
机械三通开孔尺寸
机械三通开孔尺寸管道穿过钢筋混凝土消防水箱或消防水池时，应加设防水套管；对有振动的管道尚应加设柔性接头。
进水管和出水管的接头与钢板消防水箱的连接应采用焊接，焊接处应做防锈处理。
管网安装主控项目5．1．1 管网采用钢管时．其材质应符合现行国家标准《输送流体用无缝钢管》GB／T 8163、《低压流体输送用焊接钢管》GB／T 3091 的要求．当使用钢管，不锈钢管等其它管材时，应符合相应技术标准的要求。
检查数量：全数检查。
检查方法：查验材料质量合格证明文件、性能检测报告，尺量、观察检查。
5．1．2 管道连接后不应减小过水横断面面积。
热镀锌钢管安装应采用螺纹、沟槽式管件或法兰连接。
检查数量：抽查20％，且不得少于5 处。
检查方法：观察检查。
5．1．3 管网安装前应校直管道，并清除管道内部的杂物；在具有腐蚀性的场所，安装前应按设计要求对管道、管件等进行防腐处理，安装时应随时清除管道内部的杂物。
检查数量：抽查20%，且不得少于5 处。
检查方法：观察检查和用水平尺检查。
5．1．4 沟槽式管件连接应符合下列要求：1 选用的沟槽式管件应符合《沟槽式管接头》CJ/T-156 要求、其材质应为球墨铸铁并符合现行国家标准《球墨铸铁件》GB/T-1348 要求，橡胶密封圈的材质应为EPDN(三元乙丙胶），并符合《金属管道系统快速管接头的性能要求和试验方法》ISO 6182-12 要求。
2 沟槽式管件连接时，其管道连接沟槽和开孔应用专用滚槽机和开孔机加工，并应做防腐处理，连接前应检查沟槽和孔洞尺寸，加工质量应符合技术要求；沟槽、孔洞处不得有毛刺，破损性裂纹和脏物。
检查数量：抽查20%，且不得少于5 处。
检查方法：观察和尺量检查。
3 橡胶密封圈应无破损和变形。
检查数量：抽查20%，且不得少于5 处。
检查方法：观察捡查。
4 沟槽式管件的凸边应卡进沟槽后再紧固螺栓，两边应同时紧固，紧固时发现橡胶圈起皱应更换新橡胶圈。
检查数量：抽查20%，且不得少于5 处。
喷淋管道机械三通开孔技术要求
喷淋管道机械三通开孔技术要求喷淋管道机械三通开孔技术是一种常用的管道连接技术，用于连接不同方向的管道，并实现流体的分流和混合。
本文将详细介绍喷淋管道机械三通开孔技术的要求。
一、材料选择1. 机械三通的材料应符合工艺要求，常用的材料有碳钢、不锈钢、铸铁等。
材料的选择应根据介质的性质、工作压力和温度等因素进行合理选择。
2. 机械三通的材料应具有良好的耐腐蚀性能，能够适应不同介质的腐蚀性要求。
3. 机械三通的材料应具有良好的机械性能，能够承受工作压力和温度的要求。
二、开孔尺寸1. 机械三通的开孔尺寸应符合设计要求，能够满足流体的要求。
开孔尺寸的大小直接影响流体的流量和压力损失。
2. 开孔尺寸的选择应根据管道的直径、流体的流速和压力等参数进行计算，确保流体能够顺畅地通过。
三、开孔方式1. 机械三通的开孔方式有多种，常见的有焊接开孔、机械加工开孔和激光切割开孔等。
开孔方式的选择应根据具体情况进行合理选择。
2. 焊接开孔是一种常用的开孔方式，可以通过焊接的方式将管道与三通连接，并实现流体的分流和混合。
3. 机械加工开孔是一种精确的开孔方式，可以通过机械加工的方式在三通上开出所需的孔径和形状。
4. 激光切割开孔是一种高精度的开孔方式，可以通过激光切割的方式在三通上实现精确的开孔。
四、开孔位置1. 机械三通的开孔位置应根据设计要求确定，确保流体能够顺利地流过三通。
2. 开孔位置的选择应考虑管道的布局和管道连接的需要，确保管道能够正常运行。
五、表面处理1. 机械三通的表面处理应符合工艺要求，常见的处理方式有喷涂、热镀锌和电镀等。
表面处理的目的是防止腐蚀和提高机械三通的耐久性。
2. 表面处理的选择应根据介质的性质和工作环境的要求进行合理选择，确保机械三通能够长时间稳定地工作。
六、质量控制1. 机械三通的生产应严格按照相关标准进行质量控制，确保产品的质量符合要求。
2. 生产过程中应加强检验和监控，确保机械三通的尺寸、开孔和表面处理等符合要求。
机械三通开孔尺寸表
机械三通开孔尺寸表
采用支管接头时支管最大允许直径(mm)
支管直径DN
主管直径DN
机械三通机械四通
50 25 --
65 40 32
80 40 40
100 65 50
125 80 65
150 100 80
200 125 100
250 150 100
300 200 100
机械三通，四通的安装：
1.安装机械三通，四通时，应在钢管支架接口位置开孔，开孔使用专用的钢管开孔机械和带中心距的中央钻头。
2.将开孔机底座上的V形铁骑附在管道上，调整链条长度，并用插销定位，然后紧固链条另一端的螺母，使本机牢固的定位在管道上，用与开孔大小相应（见开孔尺寸表）具有定位功能的专用空心钻头进行钻孔。
钻孔时扳动（压下）手柄，使开孔器徐徐向下，接近管子时查看位置是否正确，并适当添加润滑，冷却剂。
3.用游标卡尺检验开孔尺寸，并清理毛刺，油污，使其表面干净，光滑。
4.在密封圈的唇部和背部涂上润滑剂，放入机械三通（四通）的密封槽内。
检查密封圈与孔洞间隙必须均匀，安装于钢管孔洞上下，用力矩扳手均匀拧紧两侧螺栓。
消防机械三通开孔规范
配水干管(立管)与配水管(水平管)连接，应采用沟槽式管件，不应采用机械三通；机械三通连接时，应检查机械三通与孔洞的间隙，各部位应均匀，然后再紧固到位；机械三通开孔间距不应小于1m，机械四通开孔间距不应小于2m；机械三通、机械四通连接时支管的直径应满足表12.3.12的规定，当主管与支管连接不符合表12.3.12时应采用沟槽式三通、四通管件连接；
工程实际中为了节约成本，每个项目都是做的机械三通，我认为采用沟槽三通造成管道浪费（每根管子6米，层高2.9米，在用沟槽三通，一根管子就要锯断600mm下来无用）和多用卡箍，成本增大很多，造成浪费。
规范应该修改，接消火栓支管可以采用机械三通。
消火栓支管很多都是预埋到墙体里面，采用机械三通安全性能完好。
消水规--明确大于DN50采用沟槽连接，但实际运用中，消火栓支管都是采用的丝接连接，沟槽连接一个弯头加两个卡箍，造价高，并且不稳固，我建议接消火栓支管可以采用丝接连接，这个规范没考虑管道稳定性和节约工程造价。
喷淋管道机械三通开孔技术要求
喷淋管道机械三通开孔技术要求一、引言喷淋管道机械三通开孔技术是指在喷淋管道的三通管件上进行开孔的一种工艺。
该技术主要应用于工业生产过程中的喷淋系统，用于控制液体的流量和喷洒方向。
本文将介绍喷淋管道机械三通开孔技术的要求和注意事项。
二、喷淋管道机械三通开孔技术要求1. 开孔位置：喷淋管道机械三通的开孔位置需要准确无误地确定。
一般情况下，开孔位置应位于三通的侧面，以便喷洒方向的控制。
此外，开孔位置还需要考虑管道的安装和维修方便性。
2. 开孔尺寸：开孔尺寸应根据具体的喷淋要求确定。
一般来说，开孔直径越大，液体流量越大，喷洒范围越广。
因此，在进行开孔操作时，需要根据实际需求合理选择开孔尺寸。
3. 开孔形式：喷淋管道机械三通的开孔形式有很多种，如圆孔、方孔、长条孔等。
开孔形式的选择应根据喷淋要求和液体性质灵活确定。
例如，对于需要喷洒细雾的场合，可以选择小直径的圆孔或方孔；而对于需要喷洒大水滴的场合，可以选择大直径的长条孔。
4. 开孔数量：喷淋管道机械三通的开孔数量应根据具体的喷淋需求确定。
一般来说，开孔数量越多，液体流量越大，喷洒范围越广。
然而，开孔数量过多可能会导致管道的强度减小，因此需要在开孔数量和管道强度之间进行平衡考虑。
5. 开孔间距：喷淋管道机械三通的开孔间距需要根据具体的喷淋要求确定。
一般来说，开孔间距越小，液体流量越大，喷洒范围越广。
然而，开孔间距过小可能会导致喷洒范围不均匀，因此需要在开孔间距和喷洒均匀性之间进行平衡考虑。
6. 开孔工艺：喷淋管道机械三通的开孔工艺应选择合适的切割设备和切割方法。
常用的开孔工艺有机械切割、激光切割和等离子切割等。
在选择开孔工艺时，需要考虑材料的性质、切割精度要求和生产效率等因素。
三、注意事项1. 安全措施：在进行喷淋管道机械三通开孔操作时，需要严格遵守相关的安全规定，佩戴好个人防护装备，确保操作人员的安全。
2. 质量检验：喷淋管道机械三通开孔后，需要进行质量检验，确保开孔质量符合要求。
管道开机械三通最大允许范围
管道开机械三通最大允许范围
管道开机械三通是一种常见的管道连接方式，它可以将三条管道连接在一起，形成一个T字形的结构。
在工业生产中，管道开机械三通被广泛应用于各种领域，如石油化工、食品加工、制药等。
然而，在使用管道开机械三通时，需要注意其最大允许范围，以确保其安全可靠的运行。
管道开机械三通的最大允许范围与其材质有关。
不同材质的管道开机械三通具有不同的耐压能力和耐腐蚀性能。
因此，在选择管道开机械三通时，需要根据实际情况选择合适的材质。
一般来说，不锈钢、碳钢、铜等材质的管道开机械三通具有较高的耐压能力和耐腐蚀性能，可以满足大多数工业生产的需求。
管道开机械三通的最大允许范围还与其尺寸有关。
不同尺寸的管道开机械三通具有不同的流量和耐压能力。
因此，在选择管道开机械三通时，需要根据实际流量和压力要求选择合适的尺寸。
一般来说，大尺寸的管道开机械三通可以承受更大的流量和压力，但也需要更强的支撑和固定。
管道开机械三通的最大允许范围还与其安装方式有关。
不同的安装方式会影响管道开机械三通的稳定性和耐压能力。
因此，在安装管道开机械三通时，需要按照相关标准和规范进行操作，确保其安装牢固、稳定。
管道开机械三通的最大允许范围是一个重要的安全问题，需要在选择材质、尺寸和安装方式时加以考虑。
只有选择合适的管道开机械三通，并按照标准和规范进行操作，才能确保其安全可靠的运行，为工业生产提供稳定的支持。
机械三通开孔间距
机械三通开孔间距1. 任务背景在机械设计中，三通是一种常用的管道连接件，用于连接不同方向的管道。
机械三通的开孔间距是指在三通上开设的连接孔的距离。
正确的开孔间距设计对于机械系统的正常运行和流体传输起着至关重要的作用。
本文将详细介绍机械三通开孔间距的相关内容。
2. 开孔间距的定义机械三通的开孔间距是指在三通上开设的连接孔之间的距离。
通常情况下，机械三通的开孔间距需要满足以下几个方面的要求：•密封性：开孔间距需要确保连接孔之间的密封性，避免流体泄漏。
•强度：开孔间距需要保证三通的结构强度，确保其能够承受流体传输时的压力和力矩。
•安装便利性：开孔间距需要设计合理，方便安装和维修。
3. 开孔间距的计算方法机械三通的开孔间距的计算方法可以根据具体的设计要求和流体特性进行选择。
以下是常见的两种计算方法：3.1. 等间距法等间距法是指将三通上的连接孔等距分布。
这种方法适用于流体流速较低、流量较小的情况。
计算公式如下：间距 = (三通外径 - 2 * 孔径) / (连接孔数量 - 1)3.2. 等速度法等速度法是指根据流体的速度分布进行开孔间距的计算。
这种方法适用于流体流速较高、流量较大的情况。
计算公式如下：间距 = (三通外径 - 2 * 孔径) / (连接孔数量 - 1) * (V1 / V2) ^ (1 / (连接孔数量 - 1))其中，V1和V2分别为流体进口和出口的速度。
4. 开孔间距的设计考虑因素在进行机械三通开孔间距的设计时，需要考虑以下几个因素：4.1. 流体特性流体的性质对开孔间距的设计有着重要的影响。
不同流体的流速、流量以及流体的黏度等参数会影响开孔间距的选择。
4.2. 压力和力矩开孔间距的设计需要考虑流体传输时的压力和力矩。
合理的开孔间距能够避免三通在运行过程中发生变形或破裂。
4.3. 安装和维修开孔间距的设计还需要考虑安装和维修的便利性。
合理的开孔间距能够方便连接管道的安装和维修，减少工作量和时间成本。
