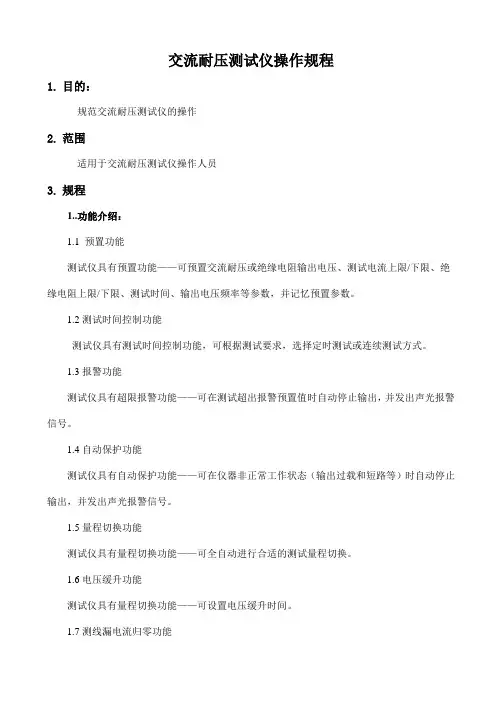

rj68交流耐压测试仪说明书

rj68交流耐压测试仪说明书

一.测量前准备工作

1.将“电压调节”旋钮逆时针旋到底。

2.检查设备接地与测试线段是否安装正确。

3.接上电源线，将电源开关按到“NO”位置，这时电源指示灯即亮，预热10分钟。

二.测试方法

1.将“量程选择”开关置于所需要的电压范围档。

2.将“AC/DC”（交流/直流）“工作选择”开关置于所需测试电压的种类，把开关置于AC位置，采用交流电压测试。

3.根据测试要求“漏电流选择”开关选择适当的档位，若需时控，根据测试要求设定所需的测试时间。

4.基本的规定是2×待测物的工作电压+1000V，作为测试的电压标准。

5.被测试样的一端连接“被测端（COM）”选用AC高压输出孔。

6.仪器接地端测试线与被测产品外导体相连，仪器高压输出端测试线通过测试棒与被测产品内导体相接触，如电源输入端LN极。

8.先预置耐压试验时间为30S，拨“时控”开关至“NO”位置，测试时间到达预设值，仪器的测试高压自动被切断，“高压指示”和“时控的选择”灯同时熄灭，表示产品合格。

9.在耐压测试过程中，若样品有飞弧或被击穿情况，仪器的测试高压自动切断，同时产生报警声和不合格指示报警灯亮（显示时间为1秒），这种情况下，产品被判为不合格。

10.目测完毕，切断电源，并将电源线从交流电源上拨下。

三.注意事项

1.仪器接地线必须可靠，并经常注意不使其脱落。

2.操作人员脚下应垫橡皮绝缘垫，测试台应垫绝缘垫，测试过程中保证样品全部在绝缘垫上。

3.操作时应集中注意力，严格遵守单手操作的规定，以防止人身安全事故发生。

4.避免高压输入与电源线或仪器外壳短路。

5.发生异常或危险的情况，应立即切断电源。

6.仪器使用中或贮存时，应避免强光，高温，灰尘，防腐等，环境应整洁并经常清洁仪器。
