碳纳米管的原理
碳纳米管的合成及其在太阳能电池中的应用

碳纳米管的合成及其在太阳能电池中的应用碳纳米管是一种具有众多特殊性质的纳米材料,因其优异的导电性、导热性和机械性能被广泛应用于多个领域。
在太阳能电池领域,碳纳米管被用作电子传输层和光伏材料。
本文将阐述碳纳米管的制备方法,同时分析其在太阳能电池中的应用。
一、碳纳米管的合成方法目前,常用的碳纳米管制备方法主要包括化学气相沉积法、溶胶凝胶法、水热法、机械球磨法等。
其中,化学气相沉积法是最常用的方法。
该方法的步骤如下:首先,准备碳纳米管生长的催化剂。
这里以Fe和Ni为例,它们可以作为气相沉积反应中的催化剂。
然后,在反应室中加入一定量的碳源,通入载气气体和催化剂,再将反应室加热至适当的温度,此时,排出的气体中就会含有碳纳米管。
另一种方法是利用溶胶凝胶法制备碳纳米管。
这种方法需要先制备一种含有碳源的胶体,然后通过热处理的方式使其形成碳纳米管。
水热法是一种通过水热条件打破碳纳米管表面的键来制备碳纳米管的方法。
机械球磨法是将碳纳米管和常规碳基材料一起磨碎来制备碳纳米管。
这些方法各有优缺点,可以根据需要选择适当的方法进行合成。
二、碳纳米管在太阳能电池中的应用太阳能电池是一种将太阳能转化为电能的器件,其核心是光伏材料。
碳纳米管在太阳能电池中的应用,主要是作为电子传输层和光伏材料。
具体来说,碳纳米管的应用主要包括以下几个方面。
1. 电子传输层在一些有机太阳能电池中,传输电子的层是由常规有机材料制成。
如果使用碳纳米管作为电子传输层,则可以提高电子传输的效率,进而提高太阳能电池的光电转化效率。
此外,碳纳米管能够增加太阳能电池的稳定性和寿命。
2. 光伏材料碳纳米管还可以用作光伏材料,其主要原理是碳纳米管能够吸收光能,并将其转化为电子或空穴。
此外,称作共轭聚合物的碳纳米管,其带隙比一般半导体较小,因此更易于电子激发和传输。
这些特性使得碳纳米管成为一种颇有前途的光伏材料。
3. 多项材料应用最近的研究表明,在太阳能电池中,将多种材料结合到一起,可以提高太阳能电池的效率。
碳纳米管简介

3)激光蒸发法. 这种方法是制备单壁纳米碳管的一种有效 方法。用高能CO2激光或Nd/YAG激光蒸发掺 有Fe、Co、Ni或其他合金的碳靶制备单壁纳 米碳管。用这种CO2激光蒸发法,在室温下 就可以得到单壁碳纳米管。
缺点: 单壁碳纳米管的纯度较低、易粘 结。
5.碳纳米管的独特性质
1)力学性能 碳纳米管的抗拉强度达到50~200GPa,是钢的100倍 ,密度却只有钢的1/6,至少比常规石墨纤维高一 个数量级。它是最强的纤维,在强度与重量之比 方面,这种纤维是最理想的。
2) 电学性能 由于碳纳米管的结构与石墨的片层结构相 同,所以具有很好的电学性能。理论预测 其导电性能取决于其管径和管壁的螺旋角。 当CNTs(碳纳米管 )的管径大于6mm时, 导电性能下降;当管径小于6mm时,CNTs 可以被看成具有良好导电性能的一维量子 导线。
3) 热学性能 一维管具有非常大的长径比,因而大量热是 沿着长度方向传递的,通过合适的取向, 这种管子可以合成高各向异性材料。虽然 在管轴平行方向的热交换性能很高,但在 其垂直方向的热交换性能较低。适当排列 碳纳米管可得到非常高的各向异性热传导 材料。
4) 储氢性能 1997年,A. C. Dillon对单壁碳纳米管 (SWNT)的储氢性能做了研究,SWNT在0℃时 ,储氢量达到了5%。 DeLuchi指出:一辆燃料机车行驶500km,消耗 约31kg的氢气,以现有的油箱来推算,需 要氢气储存的重量和体积能量密度达到65% 和62kg/m3。 这两个结果大大增加了人们对碳纳米管储氢 应用前景的希望。
3.碳纳米管的分类
1)按形态分
普通封口型
变径型
洋葱型
海胆型
竹节型
2)按手性分
扶手椅型
锯齿型

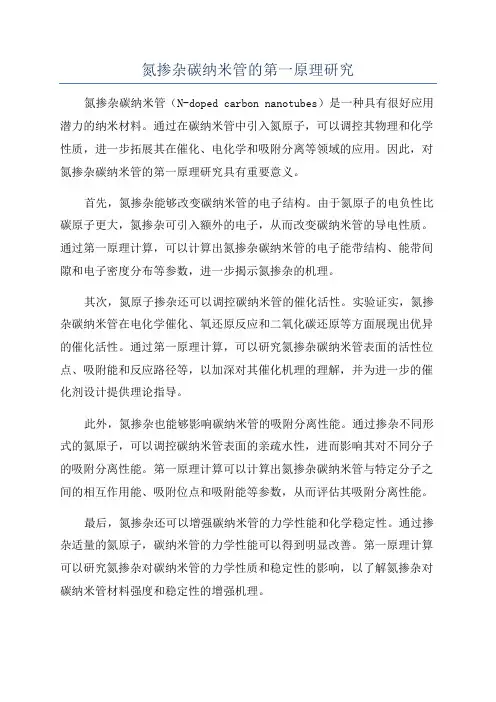

氮掺杂碳纳米管的第一原理研究

氮掺杂碳纳米管的第一原理研究氮掺杂碳纳米管(N-doped carbon nanotubes)是一种具有很好应用潜力的纳米材料。
通过在碳纳米管中引入氮原子,可以调控其物理和化学性质,进一步拓展其在催化、电化学和吸附分离等领域的应用。
因此,对氮掺杂碳纳米管的第一原理研究具有重要意义。
首先,氮掺杂能够改变碳纳米管的电子结构。
由于氮原子的电负性比碳原子更大,氮掺杂可引入额外的电子,从而改变碳纳米管的导电性质。
通过第一原理计算,可以计算出氮掺杂碳纳米管的电子能带结构、能带间隙和电子密度分布等参数,进一步揭示氮掺杂的机理。
其次,氮原子掺杂还可以调控碳纳米管的催化活性。
实验证实,氮掺杂碳纳米管在电化学催化、氧还原反应和二氧化碳还原等方面展现出优异的催化活性。
通过第一原理计算,可以研究氮掺杂碳纳米管表面的活性位点、吸附能和反应路径等,以加深对其催化机理的理解,并为进一步的催化剂设计提供理论指导。
此外,氮掺杂也能够影响碳纳米管的吸附分离性能。
通过掺杂不同形式的氮原子,可以调控碳纳米管表面的亲疏水性,进而影响其对不同分子的吸附分离性能。
第一原理计算可以计算出氮掺杂碳纳米管与特定分子之间的相互作用能、吸附位点和吸附能等参数,从而评估其吸附分离性能。
最后,氮掺杂还可以增强碳纳米管的力学性能和化学稳定性。
通过掺杂适量的氮原子,碳纳米管的力学性能可以得到明显改善。
第一原理计算可以研究氮掺杂对碳纳米管的力学性质和稳定性的影响,以了解氮掺杂对碳纳米管材料强度和稳定性的增强机理。
综上所述,氮掺杂碳纳米管的第一原理研究能够深入理解氮掺杂的机理、催化活性、吸附分离性能和力学性能等方面的改善。
基于第一原理计算结果,可以为氮掺杂碳纳米管的应用提供理论指导,并为掺杂其他杂原子的纳米材料研究提供借鉴和参考。
碳纳米管

3.热学性能
由于碳管具有非常大的长径比,因而大量热是沿着长 度方向传递的,通过合适的取向,这种管子可以合成高各 向异性材料。 即在管轴平行方向的热交换性能很高,但在其垂直方 向的热交换性能较低。适当排列碳纳米管可得到非常高的 各向异性热传导材料。
四、碳纳米管的制备
CNTs的制备方法有多种,主要有电弧法,激光 蒸发法,化学气象沉积法等方法。这些方法分别在 不同的实验条件下可以得到MWNT和SWNT。
基本原理: 电弧室充惰性气体保护, 两石墨棒电极靠近,拉起 电弧,再拉开,以保持电 弧稳定。放电过程中阳极 温度相对阴极较高,所以 阳极石墨棒不断被消耗, 同时在石墨阴极上沉积出 含有碳纳米管的产物。 理想的工艺条件:氦气为载气,气压 60—50Pa,电 流60A~100A,电压19V~25 V,电极间距1 mm~4mm, 产率50%。Iijima等生产出了半径约1 nm的单层碳管。
五、纳米管结构的表征:
扫描隧道显微镜 X射线衍射
电子显微镜
拉曼光谱
1.电子显微术
利用不同的电子显微术,可以非常详细地研究碳 纳米管结构,确定其生长机制,反过来又可以帮助人 们改进碳管的生长过程,或者去修饰他们的结构。 利用扫描电子显微镜(SEM)可以获得单壁碳纳 米管管束的图像。透射电子显微镜(TEM)对于碳纳 米管结构的研究更为有用。TEM是一种强有力的技术, 可以确定碳纳米管管壁的层数,还可以准确测量管径 和确定碳管结构中的缺陷。
饭岛澄男 S.Iijima
将这些针状产物在高分辨电子显微镜下观察, 发现该针状物是直径为4~30纳米,长约1微米,由 2个到50个同心管构成,相邻同心管之间平均距离 为0.34纳米。
单壁碳纳米管
多壁碳纳米管
进一步实验研究表明,这些纳米量级的微小管状结构是由碳 原子六边形网格按照一定方式排列而形成,或者可以将其想象成 是由一个六边形碳原子形成的平面卷成的中空管体,而在这些管 体的两端可能是由富勒烯形成帽子。这就是多壁纳米碳管。 在石墨电极中添加一定的催化剂,可以得到仅仅具有一层管壁的 纳米碳管,即单壁碳纳米管产物。
碳纳米管吸附原理

碳纳米管吸附原理
碳纳米管是一种由碳原子构成的纳米尺寸的管状结构。
碳纳米管具有高强度、高导电性和高导热性等特点,因此被广泛应用于吸附材料的研究领域。
碳纳米管的吸附原理主要有以下几个方面:
1. 表面积效应:碳纳米管具有非常高的比表面积,可以提供大量的吸附活性位点,使其有更高的吸附能力。
这是因为纳米管具有纳米级的空隙和通道,更多的活性位点可以与吸附分子发生相互作用。
2. π-π堆积效应:碳纳米管的构造使其具有良好的π电子体系,可以与含有芳香环结构的吸附分子发生π-π堆积作用。
这种堆
积作用可以增强吸附分子与碳纳米管之间的相互作用力,从而提高吸附效果。
3. 范德华力:碳纳米管表面上存在范德华力,这种力可以从长距离上吸引吸附分子,并将其紧密地吸附在管表面上。
范德华力是一种弱作用力,但由于碳纳米管具有大量的吸附位点,因此可以累积起来,形成较强的吸附效果。
4. 其他作用力:除了上述几种作用力之外,碳纳米管的表面还可能存在静电作用力、氢键作用力等其他吸附相互作用。
这些作用力都可以对吸附分子发挥一定的吸引力,增强吸附效果。
总的来说,碳纳米管的吸附原理是多种相互作用力的综合效应。
通过利用碳纳米管的高比表面积和特殊结构,可以实现对各种不同物质的高效吸附。
这种吸附特性使碳纳米管在环境污染治理、能源储存和分离等领域具有重要的应用前景。
碳纳米管简介

加强基础研究和创新能力
深入研究结构与性能关系
进一步揭示碳纳米管的微观结构和性 能之间的关联,为新应用提供理论支 持。
探索新的合成方法
加强跨学科合作
与化学、物理、生物等学科进行交叉 合作,拓展碳纳米管的应用领域。
开展新合成方法的研究,实现碳纳米 管的绿色合成和可控合成。
建立产业联盟和创新平台
促进产学研合作
导电材料
碳纳米管具有优异的导电性能,可作为复合材料的导电填料,提高材料的导电性能。
半导体领域
晶体管
碳纳米管具有优异的半导体性能,可 用于制造高性能晶体管,提高集成电 路的性能和集成度。
传感器
碳纳米管具有较高的化学敏感性和光 电响应性,可用于制造高性能传感器 ,用于环境监测、生物医学等领域。
纳米电子领域
碳纳米管的应用领域
电池领域
电池电极材料
碳纳米管具有优异的导电性能和比表 面积,可作为高性能电池电极材料, 提高电池的能量密度和充放电效率。
电池隔膜材料
碳纳米管具有较高的机械强度和化学 稳定性,可用于制造高性能电池隔膜 ,提高电池的安全性和稳定性。
复合材料领域
增强材料
碳纳米管具有优异的力学性能和化学稳定性,可作为复合材料的增强剂,提高材料的强度和韧性。
化学反应性
碳纳米管具有较高的化学反应性,可以在高温下与多种氧化剂反应,也可以在催化剂的作 用下进行加氢反应。此外,碳纳米管还可以通过表面修饰改性来提高其化学反应性和相容 性。
表面基团
碳纳米管的表面可以含有多种基团,如羧基、羟基、羰基和环氧基等。这些基团的存在会 影响碳纳米管的化学反应性和相容性。
稳定性
碳纳米管简介
汇报人: 2023-12-15
碳纳米管的工作原理

碳纳米管的工作原理碳纳米管作为一种具有材料学和纳米科技领域重要应用前景的纳米材料,其独特的结构和优异的性能引起了广泛的关注和研究。
本文将介绍碳纳米管的工作原理,包括结构形貌、电子结构及其在电子学、能源和材料等领域的应用。
一、碳纳米管的结构形貌碳纳米管是由碳原子按照特定方式排列而形成的一种纳米材料。
其结构可分为单壁碳纳米管(Single-walled carbon nanotubes, SWCNTs)和多壁碳纳米管(Multi-walled carbon nanotubes, MWCNTs)两种。
单壁碳纳米管由一个层状的碳原子构成,形成一个中空的圆筒状结构;而多壁碳纳米管则是由多个套在一起的单壁碳纳米管形成。
碳纳米管的直径可在纳米尺度下,长度则可从纳米到微米不等。
二、碳纳米管的电子结构碳纳米管的电子结构由它特殊的晶格结构所决定。
SWCNTs的电子结构可以分为金属型和半导体型。
金属型SWCNTs具有导电性能,其带电子结构中存在不同对于带底和带顶的π键态。
而半导体型SWCNTs则具有带隙,在带电子结构中存在占据和未占据的π键态之间的能隙。
MWCNTs的电子结构则比SWCNTs复杂,由于多层的存在,形成了更多的能带结构。
三、碳纳米管在电子学中的应用由于碳纳米管具有良好的电导性和导热性能,使得它在电子学领域具有广泛的应用潜力。
碳纳米管可以作为电子器件的导线或晶体管的栅极,实现电流的快速传输和控制。
其极小的尺寸和高度延展性也使得碳纳米管可以用于构建高密度的集成电路,并在纳米尺度上实现电子元件的微缩和高性能的实现。
四、碳纳米管在能源领域的应用碳纳米管在能源领域的应用主要集中在电池、超级电容器和燃料电池等方面。
碳纳米管具有高比表面积和优异的导电性能,这使得它在电化学能量转换和储存中具有重要的作用。
碳纳米管可以用作电极材料,提高电池和超级电容器的性能,并且可以提高储能密度和充放电速度。
五、碳纳米管在材料领域的应用碳纳米管以其高强度、高刚性和轻质的性质在材料领域有着广泛的应用前景。
碳纳米管

e) Picture of a CNT and a polymeric sponge placed in a water bath. The CNT sponge is floating on the top while the polyurethane sponge absorbed water and sank to below the surface level. f) A CNT sponge bent to arch-shape at a large-angle by finger tips. g) A 5.5cm1 cm0.18cm sponge twisted by three round turns at the ends without breaking. h) Densification of two cubic-shaped sponges into small pellets (a flat carpet and a spherical particle, respectively) and full recovery to original structure upon ethanol absorption.
范守善院士
清华大学物理系
研究领域:近十余年的研究方向集中在纳米尺度材料的 科学与技术,主要研究方向为碳纳米管的生长机理、可 控制合成与应用探索。在深入揭示和理解碳纳米管生长 机理的基础上,实现了超顺排碳纳米管阵列、薄膜和线 材的可控制与规模化制备,研究并发现了碳纳米管材料 独特的物理化学性质,基于这些性质发展出了碳纳米管 发光和显示器件、透明柔性碳纳米管薄膜扬声器、碳纳 米管薄膜触摸屏等多种纳米产品,部分应用产品已具有 产业化前景,实现了从源头创新到产业化的转换。
