1楼采光井脚手架施工方案
doc目录一、编制依据 (1)二、工程概况 (1)三、施工准备 (1)四、施工方法 (2)五、质量保证措施 (5)六、成品保护措施 (6)七、安全施工管理措施 (6)八、文明和环保施工管理措施 (8)九、钢管架平台计算书 (8)一、编制依据1.1《建筑施工扣件式钢管钢管架平台安全技术规范》（JGJ130-2001）。
1.2《建筑施工高处作业安全技术规范》（JGJ80-91）。
二、工程概况本工程位于西安市经开区，北邻凤城四路，西邻朱宏路，地下1层，地上最高为32层，建筑高度99.50m。
主体结构形式为钢筋混凝土剪力墙结构。
1-5#楼采光井要进行外墙施工，需在采光井内搭设钢管脚手架。
脚手架采用单立杆搭设，脚手架采取分段搭设并用16#钢丝绳进行卸载。
脚手架在外墙施工完毕后逐步拆除。
三、施工准备3.1技术准备3.1.1仔细阅读施工图，做出架体布置图。
3.1.2根据架体布置图，编制各种材料计划、确保钢管架及时搭设使用。
3.2.材料准备3.2.1钢管：Ф48×3.5mmQ235钢管，钢管长度1.5m、2m、4m、6m。
3.2.2扣件：回转扣件、十字扣件、对接扣件等。
扣件材料应符合《钢管钢管架平台扣件》（GB15831）的规定。
在螺栓拧紧扭力矩达64N·m时，不得发生破坏。
3.2.3脚手板：采用松木脚手板，每块重量不宜大于30kg，厚度不小于50mm，材质要符合《木结构设计规范》（GBJ5）中二级材质的规定。
3.2.4防护网：绿色密目安全网1.5×6.0m（网目3.5×3.5mm）、安全小兜网1.5×6.0m网眼不大于5cm。
3.3工具准备：扳手、安全带等。
3.4现场准备3.4.1现场杂物已清除，材料准备充足。
四、施工方法4.1钢管脚手架的搭设具体参数：钢管脚手架采用单立杆，其中30m以下采用通高搭设，30m以上每四层进行分段搭设，并且每四层采用16#钢丝绳进行卸载。
纵距：1.5m；横距1.5m；步距：1.5m；纵向扫地杆距地高度：0.15m；拉结点竖向间距：3m；并通高设置纵横剪刀撑。
4.2施工流程：摆放扫地杆（贴地面的大横杆）→铺50mm厚脚手板，逐根竖立杆，随即与扫地杆扣紧→装扫地小横杆并与立杆扣紧→安装第一步大横杆（与各立杆扣紧）→安装第一步小横杆→第二步大横杆→第二步小横杆→第三、四步大横杆和小横杆→加设剪刀撑→与楼层内加立杆顶撑加固→加安全防护网。
4.2.1钢管脚手架必须设置纵、横向扫地杆。
纵向扫地杆用直角扣件固定在距底座上皮150mm处的立杆上，横向扫地杆用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
4.2.2根据立杆定位按照间距依次竖起立杆，立杆与纵横向扫地杆间用扣件连接牢固。
施工过程中随时校正杆件垂直和水平偏差，避免偏差过大。
立杆各层各步接头必须采用对接扣件连接。
立杆上的对接扣件交错布置，两根相邻立杆的接头设置在不同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm，接头中心至主节点的距离小于步距的三分之一。
并用两个以上的旋转扣件固定，端部扣件盖板的边缘至杆端距离不小于100mm。
见下面示意图：4.2.3剪刀撑：在钢管脚手架的南、北两个立面均需设连续剪刀撑，并由底至顶连续设置，剪刀撑的斜杆与水平面的交角为60°之间，斜杆与钢管架可靠连接。
4.2.4搭设中每3m要及时与结构墙体进行牢固拉结，以保证搭设过程中的安全，要随搭随校正杆件的垂直度和水平偏差，适度拧紧扣件。
4.2.5脚手板的铺设：脚手板的选用根据质量要求进行。
作业层铺设时要满铺、铺平、铺稳，并用8#铁丝和大横杆绑扎固定，以防倾翻。
脚手板长度小于2m时，可采用三根横向水平杆支承，但两端要固定可靠，拐角要交圈，不得有探头板，防止倾翻。
脚手板采用对接平铺。
接头处必须设置两根横向水平杆，脚手板外伸长度140mm。
见下面示意图：脚手板对接、搭接构造≥200≥1004.2.6脚手架每三层必须设置安全防护装置，平网的下口与建筑物挂搭封严(即形成兜网)。
4.2.7脚手架每四层用16#钢丝绳在南北两侧进行卸载。
4.3钢管脚手架的承载能力设计及验算：见计算书。
4.4钢管脚手架的拆除：4.4.1拆除钢管脚手架，先将钢管架上所有的材料、脚手板以及其他杂物移开后，再由上而下的拆除钢管架平台，按与搭设相反的顺序，并按一步一清原则依次进行，要严禁上下同时进行拆除作业。
4.4.2拆除钢管脚手架杆件，必须由2～3人协同操作，拆纵向水平杆时，应由站在中间的人向下传递，拆下的杆配件必须以安全的方式运出和吊下，严禁向下抛掷。
4.4.3架子拆除时应划分作业区，周围设绳绑围拦或竖立警戒标志；工作面应设专人指挥，拆除作业区的周围及进出口处，必须派专人看护，严禁非作业区人员进入危险区域。
4.4.4拆除全部过程中，应指派1名责任心强、技术水平高的工人担任指挥和监护。
4.4.5拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。
拆除架子时拆除过程中，凡已经松开连接的配件必须及时拆除运走，避免误扶、误靠已松脱的连接杆件。
4.4.6拆架子的高处作业人员应戴安全帽，系安全带，扎裹腿，穿软底鞋方允许上架作业。
4.4.7在拆架过程中，不得中途换人，如必须换人时，应将拆除情况交待清楚后方可离开。
五、质量保证措施5.1构配件的检查与验收：5.1.1新钢管的检查：应有产品合格证和质量检验报告；钢管表面应平直光滑，不得有裂缝、结疤、分层、错位、硬弯、毛刺、压痕、深的划道等；钢管外径、壁厚、端面等偏差符合规范。
5.1.2旧钢管的检查：表面锈蚀深度、弯曲变形要符合规范规定。
5.1.3扣件的验收：新扣件要有生产许可证、检测报告和合格证，对质量有怀疑时，按规范抽样送检；旧扣件有裂缝、变形严重的不得使用，出现滑丝的螺栓必须更换；新旧扣件均要进行防锈处理。
5.1.4脚手板的检查：宽度不小于20㎝，厚度不小于50mm，腐朽的脚手板不得使用。
5.2钢管脚手架的检查与验收：5.2.1钢管脚手架在使用过程中，应定期进行检查：杆件的设置和连接，连墙件、支撑、门洞口处等的构造；底座是否松动，立杆是否悬空；扣件螺栓是否松动；安全防护措施是否符合要求；是否超载。
六、成品保护措施6.1在施工时不得在楼板结构上乱扔钢管，不得破坏已完工程成品。
6.2在施工过程中不得随意拆除拉杆、横杆，有局部妨碍施工的部位必须经过安全员同意并另行加固后再行拆除。
6.3在施工时操作工人不得在架子上打闹、大声喧哗、敲打钢管。
6.4安全网悬挂整齐、美观、牢固。
七、安全施工管理措施7.1项目安全员要积极监督检查逐级安全责任制的贯彻和执行情况，定期组织安全工作大检查。
7.2施工前项目安全员必须对所有架子工人进行安全交底，并对安全知识进行考核，不合格者严禁上岗。
搭设钢管架必须由经过安全技术教育的架子工承担，做到持证上岗，同时做好教育记录和安全施工技术交底。
7.3现场施工人员必须按规定佩带工作证，戴好安全帽。
工作期间不得饮酒、吸烟，要严格遵守工地的各项规章制度。
7.4在钢管架搭设和拆除过程中，下面必须设警戒线，在警戒线以内，严禁人员施工、行走，外围有人指挥。
7.5搭拆钢管架时，工人必须戴好安全帽，佩带好安全带，工具及零配件要放在工具袋内，穿防滑鞋工作，袖口、裤口要扎紧。
7.6六级（含六级）以上大风、高温、大雨、等恶劣天气，应停止作业。
雨后上架作业要采取防滑措施。
7.7脚手板要铺满、铺平，不得有探头板，安全网不得缺失。
7.8搭设钢管架平台起步时应设临时抛撑，同时设一道随架子搭设高度提升的安全网。
7.9拆卸钢管架时应分层拆卸。
钢丝绳必须在其上的全部可拆杆件都拆除后方可拆除。
拆除过程中，凡已经松开连接的配件必须及时拆除运走，避免误扶、误靠已松脱的连接杆件。
拆下的杆配件必须以安全的方式运出和吊下，严禁向下抛掷。
严禁搭设和拆除钢管架平台的交叉作业。
7.10须有良好的防电、避雷装置。
7.11架子搭设完毕需经验收合格后方可使用。
7.12严禁悬挂起重设备。
7.13钢管架平台使用期间严禁拆除主节点处的纵、横向扫地杆、水平杆以及拉结点。
7.14严禁在钢管架上堆放机械设备、施工垃圾。
八、文明和环保施工管理措施8.1保持场容整洁，材料分类码放整齐，拆下的钢管、卡子按照规格码放，有防雨防潮措施，各种机械使用维修保养定人定期检查，保持场地的整洁。
8.2杆、架板、扣件运至现场后，如用起重机械提升就位，应有专人指挥，专人负责，放置在指定地点；如工人卸车摆放，应轻拿轻放，排列整齐，严禁打开车挡板后，任其由车上滚落到地下。
8.3施工时操作工人不得在架子上打闹、大声喧哗、敲打钢管严格控制噪音、粉尘以及光污染，夜间施工禁止大声喧哗。
8.4保养卡子用的机油等材料不得乱放，更不得污染其它成品。
九、钢管架平台计算书一、参数信息:1.基本参数立柱横向间距或排距l a(m):1.50；立杆纵向间距l b(m):1.50，钢管架搭设高度H(m)：30.00；钢管类型(mm):Φ48×3.5；2.荷载参数脚手板自重(kN/m2):0.30；施工均布荷载标准值(kN/m2):1.00；截面抵抗矩W = 5.08 cm3；截面惯性矩I = 12.19cm4；一、立杆的稳定性计算:立杆的稳定性计算公式:其中N ---- 立杆的轴心压力设计值(kN)；σ---- 轴心受压立杆的稳定系数,由长细比L o/i 查表得到；i ---- 计算立杆的截面回转半径(cm) ：i = 1.58 cm；A ---- 立杆净截面面积(cm2)：A = 4.89 cm2；W ---- 立杆净截面模量(抵抗矩)(cm3)：W=5.08 cm3；σ---- 钢管立杆抗压强度计算值(N/mm2)；[f]---- 钢管立杆抗压强度设计值：[f]=0.85*205.00=174.25N/mm2；L o---- 计算长度(m)；N =1.2（n1*Ngk1+ Ngk2）+1.4Nqk=1.2*（30/1.5*0.411+3.832）+1.4*4.28=20.45kN如果完全参照《扣件式规范》，由公式(1)或(2)计算l o = k1uh (1)l o = (h+2a) (2)k1---- 计算长度附加系数，取值为1.185；u ---- 计算长度系数，参照《扣件式规范》表5.3.3；u = 1.730；a ---- 立杆上端伸出顶层横杆中心线至模板支撑点的长度；a =0.150 m；公式(1)的计算结果：立杆计算长度L o = k1uh = 1.185×1.730×1.500 =3.076 m；Lo/i = 3076 / 15.800 = 156.00；由长细比lo/i 的结果查表得到轴心受压立杆的稳定系数φ= 0.287 ；钢管立杆受压强度计算值；σ=20450 /( 0.287×489.000 )=145.71N/mm2；立杆稳定性计算σ=145.71小于[f] = 174.25满足要求！公式(2)的计算结果：Lo/i = 1800.000/ 15.800 = 114 ；由长细比lo/i 的结果查表得到轴心受压立杆的稳定系数φ= 0.489 ；钢管立杆受压强度计算值；σ=20450/( 0.489×489.000 )=85.53N/mm2；立杆稳定性计算σ= 85.53小于[f] =174.25满足要求！如果考虑到高支撑架的安全因素，适宜由公式(3)计算l o = k1k2(h+2a) (3)k2 -- 计算长度附加系数，按照表2取值1.020 ；公式(3)的计算结果：Lo/i = 2719.575 / 15.800 = 172.125 ；由长细比lo/i 的结果查表得到轴心受压立杆的稳定系数φ= 0.407 ；钢管立杆受压强度计算值；σ=20450/( 0.407×489.000 )= 102.75N/mm2；立杆稳定性计算σ=102.75小于[f] =174.25满足要求！。

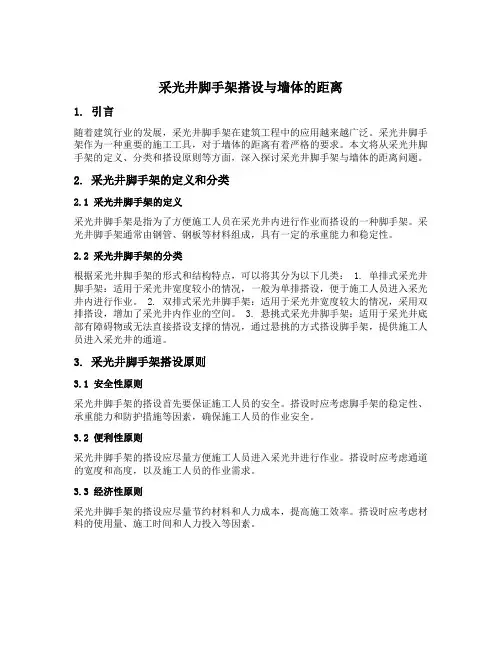

采光井脚手架搭设与墙体的距离
采光井脚手架搭设与墙体的距离1. 引言随着建筑行业的发展，采光井脚手架在建筑工程中的应用越来越广泛。
采光井脚手架作为一种重要的施工工具，对于墙体的距离有着严格的要求。
本文将从采光井脚手架的定义、分类和搭设原则等方面，深入探讨采光井脚手架与墙体的距离问题。
2. 采光井脚手架的定义和分类2.1 采光井脚手架的定义采光井脚手架是指为了方便施工人员在采光井内进行作业而搭设的一种脚手架。
采光井脚手架通常由钢管、钢板等材料组成，具有一定的承重能力和稳定性。
2.2 采光井脚手架的分类根据采光井脚手架的形式和结构特点，可以将其分为以下几类： 1. 单排式采光井脚手架：适用于采光井宽度较小的情况，一般为单排搭设，便于施工人员进入采光井内进行作业。
2. 双排式采光井脚手架：适用于采光井宽度较大的情况，采用双排搭设，增加了采光井内作业的空间。
3. 悬挑式采光井脚手架：适用于采光井底部有障碍物或无法直接搭设支撑的情况，通过悬挑的方式搭设脚手架，提供施工人员进入采光井的通道。
3. 采光井脚手架搭设原则3.1 安全性原则采光井脚手架的搭设首先要保证施工人员的安全。
搭设时应考虑脚手架的稳定性、承重能力和防护措施等因素，确保施工人员的作业安全。
3.2 便利性原则采光井脚手架的搭设应尽量方便施工人员进入采光井进行作业。
搭设时应考虑通道的宽度和高度，以及施工人员的作业需求。
3.3 经济性原则采光井脚手架的搭设应尽量节约材料和人力成本，提高施工效率。
搭设时应考虑材料的使用量、施工时间和人力投入等因素。
4. 采光井脚手架与墙体的距离4.1 距离的定义采光井脚手架与墙体的距离是指脚手架与墙体之间的水平距离。
合理的距离可以确保脚手架的稳定性和施工人员的安全。
4.2 距离的要求根据相关标准和规范，采光井脚手架与墙体的距离应满足以下要求： 1. 脚手架与墙体的距离不应超过脚手架的高度的1/3，以确保脚手架的稳定性。
2. 脚手架与墙体之间应留有足够的空间，以便施工人员进出采光井进行作业。
电梯井内脚手架施工方案
电梯井内脚手架施工方案一、项目背景电梯井内脚手架是在电梯井内进行维修、安装等作业时必不可少的工具。
合理的脚手架设计和施工方案可以保障施工安全，提高工作效率。
二、脚手架设计要点在设计电梯井内脚手架时需要考虑以下要点： - 1. 结构稳固：脚手架应具有良好的结构稳定性，能够承受施工人员和工具设备的重量。
- 2. 安全通道：设置安全通道以保障工人的安全，并确保应急逃生通道的畅通。
- 3. 防护措施：设置合适的防护措施，防止工人从高处坠落。
- 4. 施工便捷：尽量设计便于施工人员操作和携带工具设备的脚手架结构。
三、脚手架施工方案1. 脚手架搭建准备• 1.1 准备脚手架搭建所需的材料和工具。
• 1.2 检查电梯井内结构，确保能够承重。
• 1.3 划定施工区域，确保周围无碍物。
2. 脚手架搭建步骤• 2.1 根据设计要点，按照脚手架图纸逐步搭建脚手架。
• 2.2 设置脚手架主体结构，确保稳固。
• 2.3 安装扶手、踢脚板等防护设施。
• 2.4 设置安全通道，确保施工人员可以安全进出。
• 2.5 进行脚手架的质量检查，保证施工安全。
3. 施工注意事项• 3.1 施工期间保持脚手架结构稳固，不得私自拆除或移动。
• 3.2 严格遵守工地安全规定，佩戴好安全帽、防滑鞋等防护用具。
• 3.3 施工结束后，及时拆除脚手架，确保电梯正常使用。
四、总结电梯井内脚手架的设计和施工方案对工程质量和施工人员安全至关重要。
通过科学合理的设计，严格按照施工方案操作，可以有效提高施工效率，保障施工安全，达到施工目标。
以上是关于电梯井内脚手架施工方案的一些建议，希望对相关工程施工有所帮助。
采光井内脚手架 搭设
5、作业时必须正确佩戴安全帽，高处作业时必须佩戴安全带。
6、人员应穿灵便服装，不得穿硬底鞋。
7、作业前班组负责人应与项目部和兄弟班组通气，确定作业部位及时间，确保上方无其他工种作业，防止立体交叉作业落物伤人。
8、搭设架体上方应设置临时平面防护，对未封闭牢靠，有落物风险的部位要及时防护，否则不准在下部作业。
14、作业时地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。
作业中发现不安全因素，要立即停止作业，待隐患排出后方可继续作业。
安全负责人签字：
被交底人签字：
注：本表一式二份，安全负责人、被交底人各持一份。
分部(分项)安全技术交底
工程名称
阜阳海亮·悦府小区
项目经理
秦志华
技术负责人
徐桂山
施工单位
南通四建集团有限司
分项工程
采光井内脚手架搭设
交底时间
年月日
1、采光井内脚手架搭设从1层至顶层，基础必须保证稳固，立杆底部加设垫板。
2、操作人员必须持证上岗，严禁酒后作业。
3、严格遵守本现场各项规章制度及本岗位安全技术操作规程。
9、因该架体搭设高度较高，在搭设过程中应有卸荷措施。
10、架体在墙两侧应均匀设置撑拉部件，防止架体晃动。
11、每日上岗前，班组长要对工人进行问话，身体不适及不适宜高处作业的不得上架，高温期间应适当调整作息时间和作业部位。
12、在搭设架子时，应集中精力，严禁酒后作业，严禁打闹逗戏，休息时应下架子。
13、搭设前应对脚手架构配件质量进行检查验收，钢管应选用无严重锈蚀、弯曲、压扁或裂纹的钢管。
采光井脚手架专项施工方案
采光井脚手架专项施工方案采光井是建筑物中用于采光和通风的设施，通常位于建筑物中心位置，周围被围墙或楼层包围。
为了实施采光井的施工，需要使用脚手架来搭设，并采取一系列的安全、稳固的措施。
以下是采光井脚手架专项施工方案，具体如下：1.施工准备1.1施工前必须做好防止高空坠落事故的预防工作，检查现场是否符合施工条件，如无符合条件的场地，必须进行必要的准备工作。
1.2检查和维修脚手架材料，确保其符合抗压、抗弯、抗拉等要求，无损伤或裂纹。
1.3安全员和施工人员必须配备必要的个人防护装备，如头盔、安全带、安全鞋等。
2.脚手架搭设2.1根据采光井的形状和尺寸，选择适合的脚手架搭设方案。
根据要求，采用门式脚手架或承插式脚手架。
2.2根据设计要求，确定脚手架的承重能力，确保脚手架能够安全承载施工人员和材料的重量。
2.3搭设脚手架时，必须保证结构稳定，并设置稳固的支撑和固定措施，以防止脚手架倒塌或移动。
3.安全措施3.1在脚手架上设置通道栏杆和安全门，以保证施工人员的安全。
3.2定期对脚手架进行检查和维修，确保其稳固可靠。
3.3脚手架使用时，施工人员必须佩戴安全带，并正确使用，保持连接到结构的安全绳索。
3.4脚手架上不得堆放过多材料和设备，以免引起失衡和倒塌。
4.施工过程4.1在施工过程中，施工人员必须按照有关要求和程序进行操作，不得随意更改或破坏脚手架结构。
4.2施工人员必须在脚手架上工作，不得倚靠或站在脚手架外侧。
4.3施工人员必须时刻保持警惕，注意脚手架上的安全情况和周围环境的变化，如发现异常情况及时报告并采取相应措施。
5.施工结束5.1施工结束后，必须及时撤除脚手架，确保施工现场的安全和清洁。
5.2撤除脚手架时，必须按照相应的程序进行，确保施工人员和周围人员的安全。
以上是采光井脚手架专项施工方案的主要内容。
在实施施工过程中，必须严格按照方案执行，确保施工人员的安全和施工质量。
此外，还应根据具体情况和需要进行补充和调整，以确保脚手架的稳定性和安全性。
中建施工方案—12悬挑式脚手架安全专项施工方案(模板)
中建施工方案汇编版XX项目悬挑式脚手架安全专项施工方案（二号黑体、居中、加粗）项目效果图编制：审核：审批：（三号黑体，居中、加粗）中国建筑第二工程局有限公司目录（三号黑体，居中）要求细化到二级标题一、工程概况 (1)二、编制依据 (2)三、架体设计 (3)1.悬挑式脚手架设计表 (3)2.特殊位置脚手架设计 (1)四、施工准备及计划 (5)1、技术准备 (5)2、人员准备 (5)3、材料计划 (5)4、器械、设备计划 (6)5、进度计划 (6)四、进场材料要求 (7)五、施工方法 (8)1、工艺流程 (8)2、施工方法 (8)六、脚手架防雷接地措施 (22)七、验收规定及质量保证措施 (22)1、构配件允许偏差 (22)2、脚手架搭设的允许偏差和检验方法 (23)3、扣件拧紧抽样检查数目及质量判定标准 (25)八、安全保证措施 (25)1、搭设、拆除措施 (25)2、安全管理措施 (27)九、应急预案 (28)1、应急组织机构及职责 (28)2、危险源识别分析 (29)3、应急演练 (31)4、安全事故应急事故及处置 (31)5、安全事故应急救援电话及定点医院 (32)十、计算书 (32)十一、附图 (32)XX项目悬挑式脚手架安全专项施工方案（二号黑体、居中、加粗）一、工程概况1. 项目位于市路，建筑面积㎡，共栋建筑，结构形式为结构。
2.悬挑式脚手架搭设楼栋基本信息栋号建筑面积层高建筑高度结构形式1#楼...... ...... ...... ......3.特殊情况说明：本工程#楼结构边缘为（如有特殊结构应在此描述，如悬挑阳台等）4.其他相关本方案实施的说明。
二、编制依据（注：编制依据应不限于以上内容，请查阅资料尽可能收集齐全）序号类别名称编号1 国家标准 钢管脚手架扣件GB 15831-2006 2建筑结构荷载规范 GB50009-2012 3 钢结构设计规范 GB50017-2013 4 热轧型钢 GB/T706-2008........... 5 行业标准悬挑式脚手架安全技术规程DG/TJ 08-2002-2006 6 建筑施工安全检查标准 JGJ59-2011 7 建筑施工高处作业安全技术规范 JGJ80-2011 8 施工现场临时用电安全技术规范 JGJ46-2005 9 建筑施工高处作业安全技术规范 JGJ 80-91 10 建筑施工扣件式钢管脚手架安全技术规范JGJ 130-2011地方标准 ....... ...... 11 其它Xx 项目施工组织设计 12Xx 项目施工图纸 13 建筑施工手册 第五版............三、架体设计1.悬挑式脚手架设计表（下页）中建施工方案汇编中国建筑第二工程局有限公司1Xx 项目悬挑式脚手架设计表序号搭设位置搭设范围层高搭设高度挑梁 @间距挑梁位置钢丝绳拉环 压环离墙间距立杆纵距立杆横距水平杆步距连墙件剪刀撑脚手板 踢脚板安全网用途11#楼附图13m18m16#工字钢@1.5m 2F 8F … ϕ14ϕ20 ϕ16 300mm1.5m0.8m1.8m附图2连续布置 竹跳板、钢笆网…每 层设置Xx 型结构防护2 2#楼 ..... ..... .... ....2.特殊位置脚手架设计 2.1、转角位置处悬挑架在建筑物阳角处须根据现场实际情况加长工字钢的长度。

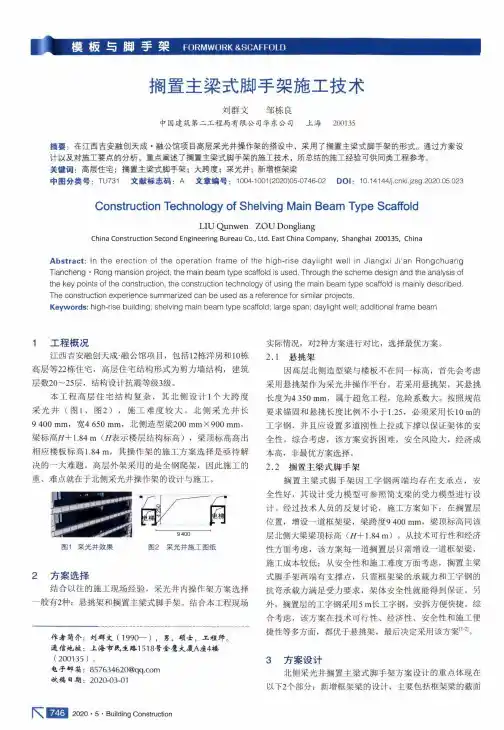

搁置主梁式脚手架施工技术
搁置主梁式脚手架施工技术刘群文 邹栋良中国建筑第二工程局有限公司华东公司上海 200135摘要：在江西吉安融创天成•融公馆项目高层采光井操作架的搭设中，采用了搁置主梁式脚手架的形式。
通过方案设计以及对施工要点的分析，重点阐述了搁置主梁式脚手架的施工技术，所总结的施工经验可供同类工程参考。
关键词：高层住宅；搁置主梁式脚手架；大跨度；采光井；新增框架梁中图分类号：TU731 文献标志码：A 文章编号：1004-1001(2020)05-0746-02 DOI ： 10.14144/ki.jzsg.2020.05.023Construction Technology of Shelving Main Beam Type ScaffoldLIU Qunwen ZOU DongliangChina Construction Second Engineering Bureau Co., Ltd. East China Company, Shanghai 200135, ChinaAbstract: In the erecti on of the operation frame of the high ・rise daylight well i n Jiangxi Ji'an Rongchua ngTiancheng • Rong mansion project, the main beam type scaffold is used. Through the scheme design and the analysis ofthe key points of the con s tructi o n, the con s tructio n tech n o l ogy of using the main beam type scaffold is mainly described.The construction experience summarized can be used as a referenee for similar projects.Keywords: high-rise building; shelving main beam type scaffold; large span; daylight well; additional frame beam1 工程概况江西吉安融创天成•融公馆项目，包括12栋洋房和10栋高层等22栋住宅，高层住宅结构形式为剪力墙结构，建筑 层数20〜25层，结构设计抗震等级3级。
风井、采光井脚手架搭设技术交底
三、质量要求：
1、脚手架底座应准确地放在定位线上，要放平稳。
2、钢管、脚手板、扣件的规格型号、质量均符合要求；
3、钢管连接牢固，无松动等现象；
4、扣件拧紧力矩不应小于40N*m，且不大于65 N*m
5、扣件规格必须与钢管外径相同。
6、对接扣件的开口应朝上或朝内；
7、脚手架立杆垂直度≤1/300；
8、最大垂直偏差值：≤75mm；
9、纵向水平杆偏差：≤1/250；
10、全架长的水平偏差最大值：≤50mm；
11、立柱垂直度偏差不超过10cm。
12、步距偏差<20mm，柱距偏差<50mm，排距偏差<20mm。
13、一根杆两端高差<20mm。
交底内容：
一、施工准备：
（一）材料准备：脚手架钢管（ф48x3.5），十字卡，连接卡，转向卡。
（二）现场准备：1、车库顶Fra bibliotek材料清理到位。
2、在采光井施工阶段安排人员在其上方旁站，以防止采光井上外架掉落物体砸伤人员。
3、项目安全员对架子工做好安全技术交底和教育；各种防护措施准备好；
（三）搭设位置
出车库采光井、及主楼采光井。
二、施工工艺：
（一）采用单排单立杆脚手架，排距1.2m，跨距1.2m，步距1.2m，距墙0.3m，排架搭设高度约4.5m、3.3m等。
（二）工艺流程：
搭设立杆→设置纵横杆→加设斜撑杆→铺脚手板。
（三）施工工艺
采光井宽厚度为12mm，挑出主楼外墙1.2m。立杆间距1.2步距1.2m，立杆距墙0.3m自由端不大于0.3m。斜撑2m一道，扫地杆与斜撑连接在一起。
1楼采光井脚手架施工方案
目录一、编制依据 (1)二、工程概况 (1)三、施工准备 (1)四、施工方法 (1)五、质量保证措施 (3)六、成品保护措施 (3)七、安全施工管理措施 (3)八、文明和环保施工管理措施 (4)九、钢管架平台计算书 (4)一、编制依据1.1《建筑施工扣件式钢管钢管架平台安全技术规范》（JGJ130-2001）。
1.2《建筑施工高处作业安全技术规范》（JGJ80-91）。
二、工程概况本工程位于西安市经开区，北邻凤城四路，西邻朱宏路，地下1层，地上最高为32层，建筑高度99.50m。
主体结构形式为钢筋混凝土剪力墙结构。
1-5#楼采光井要进行外墙施工，需在采光井内搭设钢管脚手架。
脚手架采用单立杆搭设，脚手架采取分段搭设并用16#钢丝绳进行卸载。
脚手架在外墙施工完毕后逐步拆除。
三、施工准备3.1技术准备3.1.1仔细阅读施工图，做出架体布置图。
3.1.2根据架体布置图，编制各种材料计划、确保钢管架及时搭设使用。
3.2.材料准备3.2.1钢管：Ф48×3.5mmQ235钢管，钢管长度1.5m、2m、4m、6m。
3.2.2扣件：回转扣件、十字扣件、对接扣件等。
扣件材料应符合《钢管钢管架平台扣件》（GB15831）的规定。
在螺栓拧紧扭力矩达64N·m时，不得发生破坏。
3.2.3脚手板：采用松木脚手板，每块重量不宜大于30kg，厚度不小于50mm，材质要符合《木结构设计规范》（GBJ5）中二级材质的规定。
3.2.4防护网：绿色密目安全网1.5×6.0m（网目3.5×3.5mm）、安全小兜网1.5×6.0m网眼不大于5cm。
3.3工具准备：扳手、安全带等。
3.4现场准备3.4.1现场杂物已清除，材料准备充足。
四、施工方法4.1钢管脚手架的搭设具体参数：钢管脚手架采用单立杆，其中30m以下采用通高搭设，30m以上每四层进行分段搭设，并且每四层采用16#钢丝绳进行卸载。
采光井爬架施工方案
采光井爬架施工方案1. 简介采光井爬架施工方案是用于安装和支撑采光井的一种工程方法。
采光井爬架可以提供稳定和安全的支撑，使得施工人员能够进入采光井进行维护和清洁工作。
本文档将介绍采光井爬架的设计要求、施工步骤、安全注意事项等内容，帮助施工人员正确、高效地完成采光井爬架的施工工作。
2. 设计要求采光井爬架的设计要求如下：1.承载能力：采光井爬架必须能够承受施工人员及其工具的重量，并保持稳固和安全。
2.材料选择：采光井爬架的材料应具备耐腐蚀、耐磨损、抗风力等特性，以确保其使用寿命和稳定性。
3.爬架高度：采光井爬架的高度应能够满足施工人员进入采光井进行作业的需求。
4.安全设施：采光井爬架应配备必要的安全设施，如扶手、护栏等，以保障施工人员的安全。
3. 施工步骤采光井爬架的施工步骤如下：3.1 准备工作1.确定采光井的尺寸和平面布置。
2.根据采光井的尺寸，制定爬架搭设的位置和高度。
3.2 爬架搭设1.安装固定支撑：根据设计要求，在采光井四角固定支撑柱。
2.搭设主体结构：根据设计要求的高度，搭设脚手架体系，并连接到固定支撑柱上。
3.安装扶手和护栏：在爬架的合适位置安装扶手和护栏，以提供施工人员的安全保障。
3.3 施工结束1.检查爬架的稳定性和安全性。
2.完成施工作业后，及时拆除爬架，并恢复采光井原状。
4. 安全注意事项在采光井爬架的施工过程中，施工人员应注意以下安全事项：1.确保采光井爬架的承载能力和稳定性，避免超载和倾斜的情况。
2.确保搭设爬架的固定支撑柱牢固可靠，防止在施工过程中发生脱落的情况。
3.施工人员应佩戴安全帽、防护鞋等个人防护装备，确保自身安全。
4.在进行高空作业时，施工人员应系好安全带，并根据需要使用安全网等设备，确保高空作业安全可靠。
5.施工人员应遵守操作规程，严禁酒后上岗、疲劳操作等行为，保证工作质量和人员安全。
以上是采光井爬架施工方案的详细介绍，通过按照设计要求进行爬架搭设，并注意安全事项，将确保施工人员的安全，并能高效完成施工工作。
采光井内脚手架搭设
采光井内脚手架搭设概述采光井内脚手架搭设是建筑工程施工中的一项重要工作，用于支撑工人在井内进行作业，同时保证工作安全。
本文将介绍采光井内脚手架搭设的目的、搭设步骤、搭设要求等内容，以帮助施工方顺利完成相关工作。
目的采光井内脚手架的主要目的是提供安全稳定的工作平台，便于工人进行采光井内的施工和维修作业。
脚手架不仅能够支撑工人和材料，还能够保证工作环境的整洁、通风和明亮。
通过合理的搭设，可以提高工作效率，同时确保工作安全。
搭设步骤1. 了解井内情况：在搭设采光井内脚手架之前，必须充分了解井内的结构、尺寸、深度等情况。
必要时，可以通过测量和勘察等手段获取准确的数据，以便确定脚手架的尺寸和搭设方案。
2. 制定搭设方案：根据井内情况以及施工要求，制定详细的搭设方案。
方案应包括搭设的起止位置、脚手架的高度和宽度、材料选择、支撑结构等内容。
需要注意的是，方案必须符合相关安全标准和规范要求。
3. 准备施工材料：根据搭设方案，准备好所需的施工材料，包括钢管、连接件、墙托架等。
材料应满足质量要求，并经过检查合格后方可使用。
4. 安装基础支撑：根据搭设方案，在井内的底部安装基础支撑，一般采用水泥搅拌桩或者钢板桩等方式固定脚手架的底部。
5. 搭设脚手架架体：根据搭设方案，依次搭设脚手架的竖杆和横杆。
竖杆要与地面垂直，横杆要与竖杆平行并严密连接。
在架体搭设过程中要严格遵循安全规范，确保结构牢固。
6. 完善辅助设施：在搭设脚手架的同时，还需要安装辅助设施，如安全网、防护栏杆等。
这些设施能够提供额外的安全保障，防止工人从高处掉落或发生其他意外。
搭设要求1. 安全稳定：搭设采光井内脚手架首要考虑的是安全稳定性。
脚手架的搭设必须符合相关安全标准和规范要求，材料质量可靠，连接结构牢固，能够承受工人和材料的重量和压力。
2. 便于施工：脚手架的搭设应便于工人在井内进行作业。
脚手架的高度和宽度应根据具体施工要求确定，同时脚手架结构要简单合理，方便工人操作和移动。
