厂用电源快切装置原理及切换中注意问题
发电厂不同电源系统厂用电源快切装置应用及切换中注意问题
发电厂不同电源系统厂用电源快切装置应用及切换中注意问题作者：张文涛来源：《建筑工程技术与设计》2014年第27期中文摘要：本文介绍了大唐呼图壁能源开发有限公司热电厂2号机组在厂用工作电源和备用电源不在一个电源系统时，使用厂用电源快速切换装置串联切换的功能以及在切换中应注意的问题。
英文摘要：This article describes the problem hutubi Energy Development Co.， Ltd. Datang Thermal Power Plant Unit 2 at the plant is not in a power system with the power supply and backup power，the use of plant fast switching device connected in series with the power switching function and switching should pay attention to.厂用电快速切换装置（以下简称快切装置）是实现发电厂厂用母线电源快速切换的关键控制设备。
在正常情况下，机组启停机需要切换厂用电原时，厂用工作电源与备用电源为一个电源系统，为保证切换过程中电源供电的可靠性，切换方式选择并联自动切换方式，并联合闸将依据严格的差频或同频同期准则进行，同期判据所用定值为切换准则中的并联切换允许压差、并联切换允许频差、并联切换允许功角差定值。
事故切换方式选择为串联切换。
大唐呼图壁热电厂2×300MW燃煤机组以220kV一级电压接入系统，2回220kV线路接入锦华变电站，并入乌昌城网，电气主接线采用发电机—双卷变压器组单元接线，接入电厂220kV母线。
正常运行时母联开关在合位，双母并列运行。
1、2号机组分别于2013年11月12日和2013年12月24日投产。
2014年1月4日，由于电网运行方式的变化，乌昌城网电源增多，在大外送方式下，为减少乌米线等220KV相关线路的传输功率，提高疆电外送能力，新疆省调下达调度业务通知单，要求在呼图壁热电厂双机运行时采用220kV母联分列的方式，锦华变220kV、110 kV、35 kV母线均分列运行。
关于MFC2000-3A型厂用快切装置切换功能浅析
关于MFC2000-3A型厂用快切装置切换功能浅析摘要:微机型厂用电快切装置和备自投装置在发电厂厂用电系统已经广泛应用，厂用电切换装置的灵敏性、可靠性对于发电机组的安全、平稳运行至关重要。
本文主要浅析快切装置的切换方式及切换过程中的危险点。
关键词：快切装置；快切；危险点0引言厂用电快速切换装置是发电厂厂用电气系统的一个重要设备，对发电厂乃至整个电力系统的安全稳定运行有着重大影响。
对厂用电切换的基本要求是安全、可靠，其安全性体现为切换过程中不能造成设备损坏或人身伤害，而可靠性则体现为保障切换成功，避免保护跳闸、重要辅机跳闸等造成机炉停运的事故。
我厂6kV厂用电系统有两个电源：即工作电源和备用电源。
正常运行时机组厂用电由工作电源供电，启停机过程中或事故状态下由备用电源供电。
我厂厂用电快速切换装置为金智科技股份有限公司生产的MFC2000-3A型装置，1 快切装置的切换模式1）快速切换：在母线残压还没有下降之前,投上备用电源。
为了避免母线电压与备用电源电压相位差过大时进行切换的危险,快切装置具有在切换过程中非同期闭锁的功能,当不满足同期条件时,闭锁快速切换,转而进行同期捕捉。
2）同期捕捉：在母线电压还未大幅下跌之前,软件连续分析母线相差、频差值,通过对母线相位变化的实时计算分析,根据合闸所需时间,捕捉合闸时机,使得合闸完成时备用电源电压与母线电压的相位差接近0°。
这样既减小了对厂用设备的冲击电流,又利于设备的自启动。
同期捕捉切换的最大允许频差为6.0Hz。
3）残压切换：当快切和同捕不能满足时,当母线残压下降到设定电压时实现的切换为残压切换。
经残压检定的慢速切换作为快速切换和同期捕捉的后备切换,以提高切换的成功率。
4）长延时切换：在某些情况下,母线上残压可能不容易衰减或残压切换参数设置不合理,可能会推迟或不再进行合闸操作。
当检测到母线电压低于母线允许电压参数设定值时,装置启动长延时允许切换计时,当累计时间大于长延时时间设定值时,装置发出合闸命令,装置中的长延时切换是其他切换方式的后备补充。
探析厂用快切装置在电厂中的应用
184YAN JIUJIAN SHE探析厂用快切装置 在电厂中的应用Tan xi chang yong kuai qie zhuang zhi zai dian chang zhong de ying yong俞锋烽在火力发电厂中,保证厂用电的连续可靠供电对发电机组稳定运行具有重要的意义。
本文对某电厂使用的MFC2000-6B 型快切装置的工作原理、切换方式进行介绍，并对快切装置在该电厂应用过程中出现的问题及注意事项进行总结。
在火力电厂中，辅机设备的可靠运行是保证发电机组安全稳定运行的基本条件，而厂用快切装置是整个厂用电系统的安全可靠运行的保障。
厂用电源切换的安全可靠性能避免母线失电造成重要辅机跳闸，甚至停机停炉等事件，对整个电厂运行有着相当重要的影响。
一、快切装置原理1.接线方式以某电厂为例，厂用电主接线为单母线分段接线方式如图1所示。
图中进线1、2分别由两条线路经两台主变引入厂用10kV 段。
系统正常运行时，母线1由进线1供电，母线2由进线2供电。
即进线1DL、2DL 合闸，母联开关3DL 断开。
当任意一路进线电源失电时，快切装置均能合上母联开关，投入另一侧进线电源。
图1 单母线分段接线示意图2.启动方式MFC2000-6B 型快切装置可提供的启动方式包括：手动启动、保护启动、误跳启动、失压启动、无流启动、逆功率启动和频压启动等方式。
其中常用的为以下几种：（1）手动启动，多用于正常切换，通过快切装置面板或者DCS 系统远方操作进行1DL 与3DL 以及2DL 与3DL 之间的相互切换。
（2）保护启动，由主变及电抗器保护接点引入快切装置，一旦检测到保护动作就能迅速启动快切。
（3）误跳启动，若发生进线开关偷跳（包括手动分闸）则装置启动切换，合上另一侧电源以保证母线供电。
（4）失压启动，装置检测到母线三相电压与进线电压低于整定值时，延时启动切换功能。
3.切换方式装置在启动后，会按照一定的顺序操作进线开关及母联开关，MFC2000-6B 型快切装置提供切换方式包括：并联切换、串联切换和同时切换三种。
厂用电快切装置
二、 事故切换 事故切换指由发变组、高压厂变保护（或其 它跳工作电源开关的保护）接点起动，单向操作 ，只能由工作电源切向备用电源。事故切换有两 种方式可供选择。 事故串联切换 由保护接点起动，先跳开工作电源开关，在 确认工作电源开关已跳开且切换条件满足时，合 上备用电源开关。 切换条件：快速、同期判别、残压及长延时 切换。快速切换不成功时自动转入同期判别、残 压及长延时切换。
并联半自动 并联半自动指手动起动切换，如并联切换条 件满足要求，装置先合备用（工作）开关，而 跳开工作（备用）开关的操作则由人工完成。 如果在规定的时间内，操作人员仍未跳开工作 （备用）开关，装置将发告警信号。如果手动 起动后并联切换条件不满足，装置将立即闭锁 且发闭锁信号，等待复归。
1：手动并联切换只有在两电源并联条件满足时 才能实现，并联条件可在装置中整定。 2：两电源并联条件满足是指： ⑴两电源电压幅值差小于整定值。 ⑵两电源频率差小于整定值。 ⑶两电源电压相角差小于整定值。 ⑷工作、备用电源开关一个在合位、另一个在分 位。 ⑸目标电源电压大于所设定的电压值。 ⑹母线PT正常。
注意：
由于厂用工作变压器和起动/备用变压器引自 不同的母线和电压等级，它们之间往往有不同数 值的阻抗及阻抗角，当变压器带上负荷时，两电 源之间的电压将存在一定的相位差，此相位差通 常称作“初始相角差”。初始相角的存在，使手 动并联切换时，两台变压器之间会产生环流，如 环流过大，对变压器是十分有害的。初始相角在 200时，环流的幅值大约等于变压器的额定电流。 因此当初始相角差超过200时，慎用手动并联方 式（此时可采用手动串联切换方式）。
厂用电切换原理简图
自 动 切 换 过 程 电 压 矢 量 图
厂用快切装置的主要功能： 正常情况下实现工作电源与备用电源之间的双 向切换。 事故、母线低电压、工作电源开关偷跳情况下 实现工作电源至备用电源的单向切换。 快速切换、同期判别切换、残压切换、长延时 切换四种切换条件。 串联、并联、事故同时三种切换方式可供选择 。 两段式定时限低压减载。

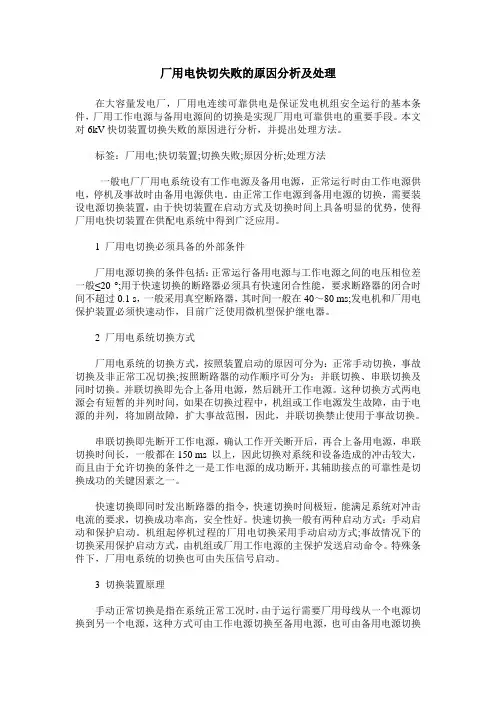

厂用电快切失败的原因分析及处理
厂用电快切失败的原因分析及处理在大容量发电厂，厂用电连续可靠供电是保证发电机组安全运行的基本条件，厂用工作电源与备用电源间的切换是实现厂用电可靠供电的重要手段。
本文对6kV快切装置切换失败的原因进行分析，并提出处理方法。
标签：厂用电;快切装置;切换失败;原因分析;处理方法一般电厂厂用电系统设有工作电源及备用电源，正常运行时由工作电源供电，停机及事故时由备用电源供电。
由正常工作电源到备用电源的切换，需要装设电源切换装置，由于快切装置在启动方式及切换时间上具备明显的优势，使得厂用电快切装置在供配电系统中得到广泛应用。
1 厂用电切换必须具备的外部条件厂用电源切换的条件包括：正常运行备用电源与工作电源之间的电压相位差一般≤20 °;用于快速切换的断路器必须具有快速闭合性能，要求断路器的闭合时间不超过0.1 s，一般采用真空断路器，其时间一般在40～80 ms;发电机和厂用电保护装置必须快速动作，目前广泛使用微机型保护继电器。
2 厂用电系统切换方式厂用电系统的切换方式，按照装置启动的原因可分为：正常手动切换，事故切换及非正常工况切换;按照断路器的动作顺序可分为：并联切换、串联切换及同时切换。
并联切换即先合上备用电源，然后跳开工作电源。
这种切换方式两电源会有短暂的并列时间，如果在切换过程中，机组或工作电源发生故障，由于电源的并列，将加剧故障，扩大事故范围，因此，并联切换禁止使用于事故切换。
串联切换即先断开工作电源，确认工作开关断开后，再合上备用电源，串联切换时间长，一般都在150 ms 以上，因此切换对系统和设备造成的冲击较大，而且由于允许切换的条件之一是工作电源的成功断开，其辅助接点的可靠性是切换成功的关键因素之一。
快速切换即同时发出断路器的指令，快速切换时间极短，能满足系统对冲击电流的要求，切换成功率高，安全性好。
快速切换一般有两种启动方式：手动启动和保护启动。
机组起停机过程的厂用电切换采用手动启动方式;事故情况下的切换采用保护启动方式，由机组或厂用工作电源的主保护发送启动命令。
快切装置原理说明
快切装置原理说明————————————————————————————————作者：————————————————————————————————日期:ﻩ快切装置原理说明一快切的作用:火力发电厂厂用电系统一般都具有两个电源:即厂用工作电源和备用（启动)电源,其典型接线如图1所示。
目前绝大多数大型机组火力发电厂都采用单元接线，正常运行时机组厂用电由单元机组供电,停机状态由备用电源供电，机组在启动和停机过程都必须带负荷进行厂用电切换。
另外,当机组或厂用工作电源发生故障时,为了保证厂用电不中断及机组安全有序地停机，不扩大事故,必须尽快把厂用电电源从工作电源切换到备用电源。
ﻫ二启动快切的模式１正常手动切换功能手动切换是指电厂正常工况时，手动切换工作电源与备用电源。
这种方式可由工作电源切换至备用电源,也可由备用电源切换至工作电源。
它主要用于发电机起、停机时的厂用电切换。
该功能由手动起动,在控制台或装置面板上均可操作。
手动切换可分为并联切换及串联切换。
１.１手动并联切换（切换逻辑示意图见附图３）A 并联自动并联自动指手动起动切换，如并联切换条件满足要求,装置先合备用（工作)开关,经一定延时后再自动跳开工作（备用)开关。
如果在该段延时内,刚合上的备用（工作）开关被跳开，则装置不再自动跳开工作(备用）开关。
如果手动起动后并联切换条件不满足，装置将立即闭锁且发闭锁信号,等待复归。
b 并联半自动并联半自动指手动起动切换,如并联切换条件满足要求，装置先合备用（工作）开关,而跳开工作(备用)开关的操作则由人工完成。
如果在规定的时间内，操作人员仍未跳开工作（备用)开关，装置将发告警信号。
如果手动起动后并联切换条件不满足，装置将立即闭锁且发闭锁信号,等待复归。
注意:1：手动并联切换只有在两电源并联条件满足时才能实现,并联条件可在装置中整定。
2：两电源并联条件满足是指:⑴两电源电压幅值差小于整定值。
⑵两电源频率差小于整定值。
6kV厂用电快速切换装置切换不成功原因分析及回路改进
6kV厂用电快速切换装置切换不成功原因分析及回路改进1 不正确的动作现象及原因分析1.1 不正确的动作现象湛江某电厂2007年1月28日,#1机负荷540MW，突然#1机汽机报警，10多秒后，汽机跳闸，手动解列发电机，6kV工作IB段工作电源611b开关不跳闸，厂用电快速切换装置切换不成功，6KV工作IB段备用电源开关061b不自动合闸，通过手动合闸备用电源开关061b。
1.2 厂用电切换方式厂用电源切换的方式可按开关动作顺序分，也可按起动原因分，还可按切换速度进行分类。
[1]、按开关动作顺序分类(动作顺序以工作电源切向备用电源为例）：并联切换。
先合上备用电源，两电源短时并联，再跳开工作电源。
这种方式多用于正常切换，如起、停机。
并联方式另分为并联自动和并联半自动两种。
串联切换。
先跳开工作电源，在确认工作开关跳开后，再合上备用电源。
母线断电时间至少为备用开关合闸时间。
此种方式多用于事故切换。
同时切换。
这种方式介于并联切换和串联切换之间。
合备用命令在跳工作命令发出之后、工作开关跳开之前发出。
母线断电时间大于0ms而小于备用开关合闸时间，可设置延时来调整。
这种方式既可用于正常切换，也可用于事故切换。
[2]、按起动原因分类：正常手动切换。
由运行人员手动操作起动，快切装置按事先设定的手动切换方式（并联、同时）进行分合闸操作。
事故自动切换。
由保护接点起动。
发变组、厂变和其它保护出口跳工作电源开关的同时，起动快切装置进行切换，快切装置按事先设定的自动切换方式（串联、同时）进行分合闸操作。
不正常情况自动切换。
有两种不正常情况，一是母线失压。
母线电压低于整定电压达整定延时后，装置自行起动，并按自动方式进行切换。
二是工作电源开关误跳，由工作开关辅助接点起动装置，在切换条件满足时合上备用电源。
[3]、按切换速度分类:快速切换短延时切换同期捕捉切换残压切换1.3 快切装置切换不成功的原因分析手动解列发电机后，6kV工作IB段工作电源611b开关不跳闸，没自动合备用电源061b开关，6KV快切装置切换不成功的原因是通过检查发现6KVIB段快切装置检测到6KVIB段母线PT位置闭锁异常信号闭锁了快切装置，6KVIB段母线PT隔离开关位置闭锁异常信号取的是母线PT的行程位置接点811b--261和6KVIB段母线PT电压回路断线中间继电器1ZJ常闭接点261—801b串接的信号,如下图所示。
厂用电快速切换装置相关问题分析
18 备用方式 :
1
当备用电压取于 6 kV ,设置值为“0”,否则为“1”
19 母线 - 工作相差 : 0°
母线 AB 相和工作电源的相角差
20 母线 - 备用相差 : 0°
母线 AB 相和备用电源的相角差
21 母线电压允许 : 70. 0 V 允许长延时切换的最大母线电压
22 冷备延时 :
发出低压减载命令 1
15 低压减载延时 2: 9. 99 s (减载允许时有效 )母线电压持续低于低压启动值的时间 ,超出时装置
发出低压减载命令 2
16 后加速延时 :
4. 00 s 当装置合上备用时同时发出后加速跳备用允许命令 ,此命令仅在一段
时间内有效
17 长延时时间 :
2. 00 s 当长延时允许时 ,时间有效
08 工作电压正常 : 80. 0 V 工作电源电压值不小于设定值
09 备用电压正常 : 80. 0 V 备用电源电压值不小于设定值
10 低电压启动延时 : 0. 10 s 允许母线低压的最大延时
11 闭锁快切延时 : 100 m s 装置响应外部闭锁快切接点的时间 ,即外部开入确认的有效时间
01 同期捕捉 : 1 允许同期捕捉设置为“1”,禁止同期捕捉设置为“0”
02 低压减载允许 : 0
允许低压减载设置为“1”,禁止低压减载设置为“0”
03 长延时允许 :
1
允许装置采用长延时方式合闸设置为“1”,禁止长延时方式合闸设置为“0”
© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved.
收稿日期 : 2009 - 05 - 25
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
洛阳理工学院电力系统自动装置课论文论文题目：厂用电源快切装置原理及切换中注意问题班级：B120431班姓名：余永潮学号：B12043120完成日期：2013-11-13《电力系统自动装置》课程论文评分表目录摘要 (2)引言 (2)第一章快速切换、同期判别切换、残压切换及长延时切换原理说明 (3)1.1 快速切换 (5)1.2 同期判别切换 (6)1.3 残压切换 (6)1.4 长延时切换 (6)第二章厂用电源快切装置原理说明 (7)2.1正常手动切换功能 (7)2.1.1 手动并联切换 (7)2.1.2 手动串联切换 (8)2.2 事故切换 (8)2.3 非正常工况切换 (8)2.4 低压减载功能 (9)第三章切换当中应注意的问题 (9)3.1采用快速切换及同期判别的目的 (9)3.2初始相角 (9)结论 (10)参考文献 (10)摘要本文介绍了厂用电源快速切换装置中快速切换，同期判别切换，残压切换、长延时切换的原理以及在定值整定和切换中应注意的问题。
关键词厂用电源快速切换、同期判别切换、残压切换、长延时切换引言发电厂中，厂用电的安全可靠直接关系到发电机组、电厂乃至整个电力系统的安全运行。
以往厂用电切换大都采用工作电源的辅助接点直接（或经低压继电器、延时继电器）起动备用电源投入。
这种方式未经同步检定，电动机易受冲击。
合上备用电源时，母线残压与备用电源电压之间的相角差已接近180°，将会对电动机造成过大的冲击。
若经过延时待母线残压衰减到一定幅值后再投入备用电源，由于断电时间过长，母线电压和电机的转速均下降过大，备用电源合上后，电动机组的自起动电流很大，母线电压将可能难以恢复，从而对电厂的锅炉系统的稳定性带来严重的危害。
微机型备用电源快速切换装置是专门为解决厂用电的安全运行而研制的。
采用该装置后，可避免备用电源电压与母线残压在相角、频率相差过大时合闸而对电机造成冲击，如失去快速切换的机会，则装置自动转为同期判别或判残压及长延时的慢速切换，同时在电压跌落过程中，可按延时甩去部分非重要负荷，以利于重要辅机的自起动。
提高厂用电切换的成功率。
第一章快速切换、同期判别切换、残压切换及长延时切换原理说明图1所示为厂用电系统的某一段接线图，图2为电动机切换时的等值电路图。
图１厂用电系统的某一段接线图图2 电动机重新接通电源时的等值电路图和相量图（a）等值电路图（b）相量图Us—电源电压；Ud—母线上电动机的残压；Xs—电源等值电抗；Xm—母线上电动机组和低压负载的等值电抗（折算到高压厂用电压）；ΔU—电源电压与残压之间的差拍电压。
由图1所示，正常运行时，厂用母线电源由发电机端经厂用高压工作变压器提供，备用电源由电厂高压母线或由系统经起动/备用变提供。
当发电机组保护动作或工作电源侧故障时，工作分支开关1DL 将被跳开，此时连接在厂用母线上的旋转负载部分电机将作为发电机方式运行，部分电机将惰行，此时母线上电压（残压）的频率和幅值将逐渐衰减，此时如备用电源2DL 及3DL 合上，不可避免地将对厂用母线上的电机造成冲击，严重威胁厂用旋转负载的自起动及安全运行。
图2所示为电动机重新接通电源时的等值电路图和相角图，从图中可以看出，不同的θ角（电源电压和电动机残压二者之间的夹角），对应不同的ΔＵ值，如θ=180o 时，ΔＵ值最大，如果此时重新合上电源，对电动机的冲击最严重。
根据母线上成组电动机的残压特性和电动机耐受电流的能力，在极坐标上可绘出其残压曲线，如图3所示。
电动机重新合上电源时，电动机上的电压Um 为：Xm Xs XmU Um +∆= （4－1）式中Xm — 母线上电动机组和低压负荷折算到高压厂用电压后的等值电抗； Xs — 电源的等值电抗；∆U — 电源电压和残压之间的差拍电压。
令Um 等于电动机起动时的允许电压，即为1.1倍电动机的额定电压UDe ： De U Xm Xs Xm U Um 1.1=+∆= （4－2） 则：Xm Xs XmU U De +=∆1.1令： Xm Xs XmK += 则：K U 1.1(%)=∆ （4－3）图3 电动机的残压特性曲线和电动机耐受的冲击电流确定的允许极限假设K＝0.67，计算得到△U（％）＝1.64。
在图3中，以A点为圆心，以1.64为半径绘出A’-A’’圆弧，其右侧为电厂备用电源合闸的安全区域。
在残压特性曲线的AB段，实现的电源切换称为“快速切换”即在图中B点（0.3秒）以前进行的切换，对电机是安全的。
延时至C点（0.47秒）以后进行同期判别实现的切换称为“同期判别切换”此时对电机也是安全的。
等残压衰减到20％～40％时实现的切换，即为“残压切换”。
为确保切换成功，当事故切换开始时，装置自动起动“长延时切换”作为事故切换的总后备。
1.1 快速切换式（4－3）中的K值，与机组负荷有关，负荷轻时，会切除一些辅机。
切除部分电动机后，Xm增加，K值也增加，△U则减少，此时在图3中，以较小的△U（％）画出的圆弧就向A’-A’’曲线右侧移动,如图中的B’-B’’曲线。
据有关资料分析，按K=0.67作出的允许极限是最危险的，因此K值应该取一个较大的数值，对同期判别及其他慢速切换，△U（％）取110％；对快速切换，△U （％）取100％；如取△U（％）＝100％则从图3可看出此时残压与备用电源之间的相位差约为65O，此时如开关的固有时间为100mS，则合开关的指令约需提前40 O 左右，即残压向量与母线电压向量夹角为25 O 以内时实现的快速切换对电机是安全的。
1.2 同期判别切换在厂用电源快速切换装置中，厂用电源母线电压（事故切换时为残压）的采样采用了自动频率跟踪技术，各电源电压的频率、相位及相位差采用软件测量，使得残压幅值计算的准确性及各相位计算的准确性、可靠性得到了有效地保证。
在同期判别过程中，装置计算出目标电源与残压之间相角差速度及加速度，按照设定的目标电源开关的合闸时间进行计算得出合闸提前量，从而保障了在残压与目标电压向量在第一次相位重合时合闸。
减小了对厂用旋转负载的冲击。
设某时刻残压与目标电源角差速度为 VO/mS ;加速度为 aO/mS2 ;目标电源开关的固有合闸时间为TmS ;则：目标开关发合闸指令的提前角度为：θ＝V×T + 0.5×a×T2设当前残压与目标电源之间相位差为ψ，则条件：|360-(ψ+θ)|≤ξ；ψ≥180O 且第一次过反相点；ξ为一固定小值；同时满足时，装置发合目标电源开关指令，实现同期判别切换功能。
1.3 残压切换当母线电压（残压）下降至20％～40％额定电压时实现的切换称为“残压切换”，该切换可作为快速切换及同期判别功能的后备，以提高厂用电切换的成功率。
1.4 长延时切换当某些情况下，母线上的残压有可能不易衰减，此时如残压定值设置不当，可能会推迟或不再进行合闸操作。
因此在该装置中另设了长延时切换功能，作为以上三种切换的总后备。
第二章厂用电源快切装置原理说明2.1正常手动切换功能手动切换是指电厂正常工况时，手动切换工作电源与备用电源。
这种方式可由工作电源切换至备用电源，也可由备用电源切换至工作电源。
它主要用于发电机起、停机时的厂用电切换。
该功能由手动起动，在控制台或装置面板上均可操作。
手动切换可分为并联切换及串联切换。
2.1.1 手动并联切换◆并联自动并联自动指手动起动切换，如并联切换条件满足要求，装置先合备用（工作）开关，经一定延时后再自动跳开工作（备用）开关。
如果在该段延时内，刚合上的备用（工作）开关被跳开，则装置不再自动跳开工作（备用）开关。
如果手动起动后并联切换条件不满足，装置将立即闭锁且发闭锁信号，等待复归。
◆并联半自动并联半自动指手动起动切换，如并联切换条件满足要求，装置先合备用（工作）开关，而跳开工作（备用）开关的操作则由人工完成。
如果在规定的时间内，操作人员仍未跳开工作（备用）开关，装置将发告警信号。
如果手动起动后并联切换条件不满足，装置将立即闭锁且发闭锁信号，等待复归。
注意：1：手动并联切换只有在两电源并联条件满足时才能实现，并联条件可在装置中整定。
2：两电源并联条件满足是指：⑴两电源电压差小于整定值。
⑵两电源频率差小于整定值。
⑶两电源相角差小于整定值。
⑷工作、备用电源开关任意一个在合位、一个在分位。
⑸目标电源电压大于所设定的电压值。
⑹母线PT正常。
2.1.2 手动串联切换手动串联切换指手动起动切换，先发跳工作电源开关指令，不等开关辅助接点返回，在切换条件满足时，发合备用（工作）开关命令。
如开关合闸时间小于开关跳闸时间，自动在发合闸命令前加所整定的延时以保证开关先分后合。
切换条件：快速、同期判别、残压及长延时切换。
快速切换不成功时自动转入同期判别、残压及长延时切换。
2.2 事故切换事故切换指由发变组、厂变保护（或其它跳工作电源开关的保护）接点起动，单向操作，只能由工作电源切向备用电源。
事故切换有两种方式可供选择。
事故串联切换由保护接点起动，先跳开工作电源开关，在确认工作电源开关已跳开且切换条件满足时，合上备用电源开关。
切换条件：快速、同期判别、残压及长延时切换。
快速切换不成功时自动转入同期判别、残压及长延时切换。
事故同时切换（切换逻辑示意图见附图5）由保护接点起动，先发跳工作电源开关指令，在切换条件满足时（或经用户延时）发合备用电源开关命令。
切换条件：快速、同期判别、残压及长延时切换。
快速切换不成功时自动转入同期判别、残压及长延时切换。
2.3 非正常工况切换非正常工况切换是指装置检测到不正常运行情况时自行起动，单向操作，只能由工作电源切向备用电源。
该切换有以下两种情况。
母线低电压当母线三线电压均低于整定值且时间大于所整定延时定值时，装置根据选定方式进行串联或同时切换。
切换条件：快速、同期判别、残压及长延时切换。
快速切换不成功时自动转入同期判别、残压及长延时切换。
工作电源开关偷跳因各种原因（包括人为误操作）引起工作电源开关误跳开，装置可根据选定方式进行串联或同时切换。
切换条件：快速、同期判别、残压及长延时切换。
快速切换不成功时自动转入同期判别、残压及长延时切换。
2.4 低压减载功能本装置可提供两段式定时限低压减载出口功能。
该功能的设置主要为了在厂用母线电压降低时，先逐级切除部分非重要辅机，以保证重要辅机能正常自起动。
第三章切换当中应注意的问题3.1采用快速切换及同期判别的目的是为了在厂用母线失去工作电源或工作电源故障时能可靠、快速地将备用电源切换至厂用母线上，而从以往快切装置反馈的信息看，往往是快切装置正确动作，而备用电源因速断或过流保护动作而跳开，从某种意义上说，此时的切换也是失败的。
究其原因主要是备用电源速断及过流保护定值整定的依据往往以躲过变压器励磁涌流及所带负荷中需自起动的电动机最大起动电流之和。
