霍尼韦尔pks--时钟同步
Honeywell PKS系统与第三方系统通讯的设置
Honeywell PKS系统与第三方设备通讯的设置侯军生说明：本文主要讲解Honeywell PKS系统与第三方设备通讯的软件组态设置。
硬件：终端服务器(MOXA)，协议：Modbus RTU。
一、 MOXA终端服务器的设置1、打开MOXA组态软件2、搜索在线MOXA设备3、选择要组态的设备4、设备的基本设置注：只有选中Modify才可以进行修改设置。
Server Name:设备名称；Time Zone：时区设置；Local Date:日期设置；Local Time:时间设置；Time Server：时钟同步的时间源的地址设定； 其它设置保持默认。
5、设备地址等相关参数设置IP Address：本设备的网络地址；Netmask：子网掩码；Gateway：默认网关；IP Configuration：IP 配置，必须为Static；其它设置保持默认。
6、端口参数的设置Port Alias：端口别名； Baud Rate：波特率设置； Parity：奇偶校验设置； Data Bits：数据位设置； Stop Bits：停止位设置； Interface：端口类型设置；其它设置保持默认。
7、通讯模式的设置Operating Mode：工作状态设置，必须为TCP server Mode； 其它设置保持默认。
二、 Honeywell PKS的设置PKS的组态在Quick Builder中设置。
1、通道设置⑴建通道Number of items to Add：建通道的个数；Type：通道类型，选择Modbus Channel；Use Name：通道名称，只能一次建一个通道。
Fomat：此项可以一次建多个通道，通道的个数在Number of items to Add中设定。
⑵通道组态Main栏：Name：通道名称；Description：对通道做说明；其它设置保持默认。
Port栏：Port Type:端口类型，选TerminalServer；Protocol：协议类型，选Modbus RTU；TerminalServer TCP Host Name：终端服务器网络地址； TerminalServer TCP Port No：终端服务器端口的TCP地址； 其它设置保持默认。
【2024版】《霍尼韦尔PKS控制系统硬件及组态介绍》PPT课件
— 选择点，继续定义其单位、点细目画面等
点该 AICHANNEL 块名并把它拖到 CM 窗口。 窗口内出现以下图形：
l 用同法将以下功能块拖拉到 CM 窗口： Library 目录 Block 块名 DATAACQ DATAACQ REGCTL PID IOCHANNEL AOCHANNEL
组态介绍
Starting Control Builder
CONTROL BUILDER分为三部分： 1、PROJECT用于下位机程序的编写与存储。 2、LIBRARY,所有程序模块库。 3、MONTITORING 用于对下位机程序的监控。 这三部分在CONTROL BUILDER 的左边都可以找到。我们所有程序的编写都应在PROJECT 里进行，不要再其他地方进行编写。编写完毕后，下载在控制器中并 在MONTITORING 进行监控。
AGENDA
C300 控制器模块
在PKS R300 版本，C300 是新一代的基于CEE 执行环境的控制器 C300 有几部分组成: 控制器硬件 相应机电部份 柜内电源 控制网络接口 - Fault Tolerant Ethernet (FTE) 2 本地 I/O Link 接口
C300 控制器模块
l 在左边的 Available Modules 上点击 IOMs 标签 可以看到设置的 IO 。 l 在 Assignments Information 框内 查找定位 ： — IOLINK101
l 在 IOMs 标签内，用 <CTRL>key 和鼠标左键选中： AO0101 HLAI0301 DO0201
l 点击 Assign 按钮，几秒钟后在Assigned Modules 标签内的IO 左边会出现分配图标。
Honeywell过程知识系统 Experion Process Knowlege System(PKS) EPKS300介绍_部分1
• 逻辑功能块
- 布尔、选择、比较功能块 - 支持丰富的IEC1131逻辑功能块 - 设备模板用于显示、连锁、维护及报警
• 控制时序调度 - 可组态的执行周期和执行顺序 - 可选择的控制执行周期:
50ms, 100ms, 200ms, 500ms, 1 sec, 2 sec Peer-to-Peer P t P 更新率: 100ms, 100 200 200ms, 500 500ms, 1 sec
26
C300 混合控制环境 • 每个控制器均可同时进行: • 连续功能块
1998 世界 第 第一套 套 混合控制 系统 PlantScape
HPS 是技术创新的带头人
5
Experion PKSTM系统概貌
融入霍尼韦尔数十年的过程控制、资产管理、领域专家的经验。 融合最新控制技术,现场总线，高级控制应用。 融合最新控制技术 现场总线 高级控制应用 融合通讯网络技术，计算机, 数字视频等最新技术。 融合TDC2000/TDC3000/TPS和PlantScape各自的技术优势，连续 融合TDC2000/TDC3000/TPS和PlantScape各自的技术优势 连续 发展，保护用户投资。 集成有大 用 平台 集成有大量基于知识应用的平台 强大的可组态功能，满足各类工业复杂应用。 预 简化使用。预制好大量的标准画面，节 省大量的工程时间。 安全，可靠，开放，适合各种规模。
一个规模可变的，带有基于各种知识驱动 的应用 应用，整合业务与制造智能化的 ，整合业务与制造智能化的平台 整合业务与制造智能化的平台 整合业务与制造智能化的 平台
3
Honeywell 技术纵览
DCS系统与TRICON系统时钟同步施工方案

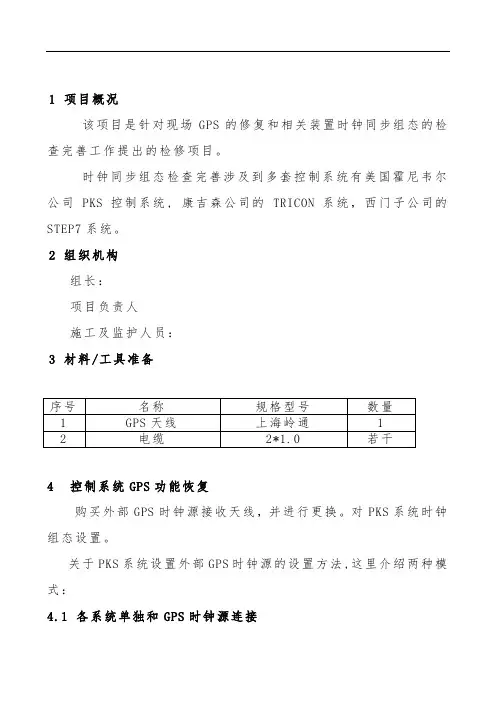

1 项目概况该项目是针对现场GPS的修复和相关装置时钟同步组态的检查完善工作提出的检修项目。
时钟同步组态检查完善涉及到多套控制系统有美国霍尼韦尔公司PKS控制系统, 康吉森公司的TRICON系统，西门子公司的STEP7系统。
2 组织机构组长：项目负责人施工及监护人员：3 材料/工具准备4 控制系统GPS功能恢复购买外部GPS时钟源接收天线，并进行更换。
对PKS系统时钟组态设置。
关于PKS系统设置外部GPS时钟源的设置方法,这里介绍两种模式：4.1 各系统单独和GPS时钟源连接假设GPS时钟源IP为：192.168.1.1我们以服务器A作为接受时钟的客户端IP地址为 10.1.1.13.在服务器A中按照C:\ProgramFiles\Honeywell\Experion PKS\Utilities\NTPSetup 路径打开NTPSetup.exe执行文件.如下图4-1:.图4-1点击change/configure client进入下图4-2图4-2在First ntp server中写入GPS时钟源的IP地址192.168.1.1，如下图4-3图4-3第二个不用填写。
完成后保存退出，而对于PKS其他操作站统一以服务器A作为时钟源，设置与服务器A设置方法相同，只是时钟源的IP地址填写填写服务器A的IP地址如图4-4图4-4完成这些设置以后需要重新启动控制器，但是如果现场条件不允许可以等到停车或者检修的时候再进行重启。
4.2 其他系统以PKS系统作为时钟源PKS系统以外部时钟GPS作为时钟源，而其他系统以PKS系统为时钟源，这时候需要PKS系统给其他系统一个信号，以每天的00:00:00给其他系统一个信号为例，其他系统根据这个信号统一修改自己的时钟，PKS系统的实现方法如下图4-5。
将最终信号送给一个DO点，以硬接线的方式实现信号传递给其他系统。
图4-54.2 TRICON系统以PKS系统作为时钟源来矫正内部时钟TRICON系统利用每天00:00:00时刻PKS系统发给TRICON系统的DO信号作为启动源，在每天00:00:00的时刻自动调整本系统CPU的内部时钟。
霍尼韦尔（honeywell_pks）详细操作详解（含大量实操图）
霍尼韦尔（honeywell_pks）详细操作详解（含⼤量实操图）1、容错以太⽹是PKS的控制⽹络，FTE不但提供了容错的特点，也提供了快速⽹络的相应，及⼯业以太⽹的控制应⽤的安全性。
FTE（Fault Tolerant Etherent）容错以太⽹，是冗余⽹络结构的单⽹，通过Honeywell的FTE驱动，及商⽤的⽹络设备实现的。
FTE⽹络包括冗余的交换机和电缆。
拓扑：双重并⾏树形⽹络在顶部接在⼀起。
2、交换机之间的级联线（cross link）构成单⽹。
商⽤的⽹络设备指交换机、双⼝单⽹卡或单⼝双⽹卡。
FTE⽹络通讯检测画⾯检测画⾯启动3、系统必须有控制器、服务器、操作站组成。
4、FTE⽹络包括冗余交换机和电缆。
树⽹：连接到A交换机上A⼝形成的⽹叫A⽹（Yellow tree）。
连接到B交换机上B⼝形成的⽹叫B⽹（Green tree）。
Localhost 接收数据节点。
FLEX操作站（F站）：过程数据及相关的报警和事件，还有其他数据信息，直接来⾃服务器；组态ES-F两种连接⽅法：固定连接⽅法（Static）：提供了特定ES-F的⼀种永久性专⽤连接。
轮替连接⽅法（Rotary）：提供了⼀种按需的连接，适⽤不需要全⽇制操作访问时。
Console操作站（C站）：过程数据及相关的报警和事件，直接来⾃于控制器；其他数据信息来⾃于服务器；Console Extension操作站（CE）：过程数据及相关的报警和事件，还有其他数据信息，全部信息都来⾃与C站。
7、⼀个C300控制器带有两个IOLINK，每个IOLINK最多⽀持40个IO卡件，⽽⼀个控制器最多⽀持64个IO卡件。
每套C300控制器最多⽀持64个IO Units（IOU）。
C300控制器必须与控制防⽕墙连接。
C300控制器主控制器FTE地址设定奇数，备⽤控制器地址为主控制器的地址+1。
Control Firewall（CF9）控制防⽕墙：在FTE⽹络中是成对出现的，8+1⼝，其中有⼀个专门的⽹线路⼝⽤于向上连接交换机，其余的8个⽹⼝可以连接控制器。
软硬结合的方法实现PLC与DCS的时钟同步

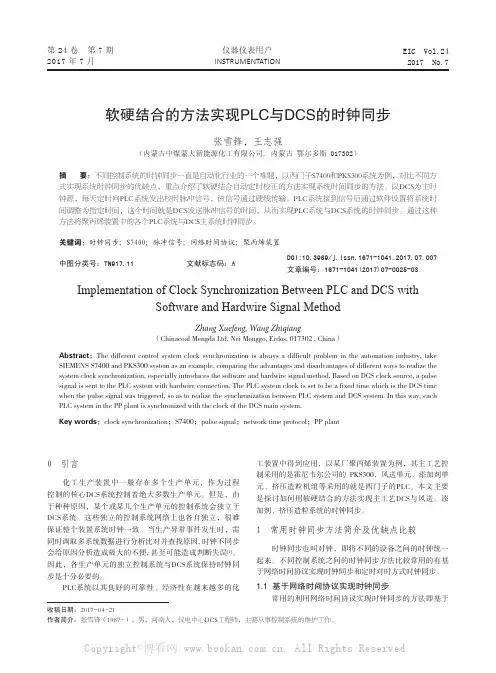

第24卷 第7期2017年7月仪器仪表用户INSTRUMENTATIONEIC Vol.242017 No.7软硬结合的方法实现PLC与DCS的时钟同步张雪锋，王志强（内蒙古中煤蒙大新能源化工有限公司, 内蒙古 鄂尔多斯 017302）摘 要：不同控制系统的时钟同步一直是自动化行业的一个难题，以西门子S7400和PKS300系统为例，对比不同方式实现系统时钟同步的优缺点，重点介绍了软硬结合自动定时校正的方法实现系统时间同步的方法。
以DCS为主时钟源，每天定时向PLC系统发出校时脉冲信号，该信号通过硬线传输。
PLC系统接到信号后通过软件设置将系统时间调整为指定时间，这个时间就是DCS发送脉冲信号的时间，从而实现PLC系统与DCS系统的时钟同步。
通过这种方法将聚丙烯装置中的各个PLC系统与DCS主系统时钟同步。
关键词：时钟同步；S7400；脉冲信号；网络时间协议；聚丙烯装置中图分类号：TN917.11 文献标志码：A Implementation of Clock Synchronization Between PLC and DCS withSoftware and Hardwire Signal MethodZhang Xuefeng, Wang Zhiqiang（Chinacoal Mengda Ltd, Nei Monggo, Erdos, 017302 , China）Abstract：The different control system clock synchronization is always a difficult problem in the automation industry, take SIEMENS S7400 and PKS300 system as an example, comparing the advantages and disadvantages of different ways to realize the system clock synchronization, especially introduces the software and hardwire signal method. Based on DCS clock source, a pulse signal is sent to the PLC system with hardwire connection. The PLC system clock is set to be a fixed time which is the DCS time when the pulse signal was triggered, so as to realize the synchronization between PLC system and DCS system. In this way, each PLC system in the PP plant is synchronized with the clock of the DCS main system.Key words：clock synchronization；S7400；pulse signal；network time protocol；PP plant0 引言化工生产装置中一般存在多个生产单元，作为过程控制的核心DCS系统控制着绝大多数生产单元。
Honeywell PKS系统与第三方系统通讯的设置
Honeywell PKS系统与第三方设备通讯的设置侯军生说明：本文主要讲解Honeywell PKS系统与第三方设备通讯的软件组态设置。
硬件：终端服务器(MOXA)，协议：Modbus RTU。
一、 MOXA终端服务器的设置1、打开MOXA组态软件2、搜索在线MOXA设备3、选择要组态的设备4、设备的基本设置注：只有选中Modify才可以进行修改设置。
Server Name:设备名称；Time Zone：时区设置；Local Date:日期设置；Local Time:时间设置；Time Server：时钟同步的时间源的地址设定； 其它设置保持默认。
5、设备地址等相关参数设置IP Address：本设备的网络地址；Netmask：子网掩码；Gateway：默认网关；IP Configuration：IP 配置，必须为Static；其它设置保持默认。
6、端口参数的设置Port Alias：端口别名； Baud Rate：波特率设置； Parity：奇偶校验设置； Data Bits：数据位设置； Stop Bits：停止位设置； Interface：端口类型设置；其它设置保持默认。
7、通讯模式的设置Operating Mode：工作状态设置，必须为TCP server Mode； 其它设置保持默认。
二、 Honeywell PKS的设置PKS的组态在Quick Builder中设置。
1、通道设置⑴建通道Number of items to Add：建通道的个数；Type：通道类型，选择Modbus Channel；Use Name：通道名称，只能一次建一个通道。
Fomat：此项可以一次建多个通道，通道的个数在Number of items to Add中设定。
⑵通道组态Main栏：Name：通道名称；Description：对通道做说明；其它设置保持默认。
Port栏：Port Type:端口类型，选TerminalServer；Protocol：协议类型，选Modbus RTU；TerminalServer TCP Host Name：终端服务器网络地址； TerminalServer TCP Port No：终端服务器端口的TCP地址； 其它设置保持默认。
PKS上位机开发手册——【霍尼韦尔PKS】
PKS开发手册目 录一版本及硬件要求 (2)二安装过程及注意事项 (2)三授权方式 (2)四工程备份与恢复 (2)五冗余及其配置 (2)六创建工程 (3)6.1 配置数据库 (3)6.1.1 新建数据库 (4)6.1.2 建立Channels（通道） (6)6.1.3 建立Controllers（控制器） (9)6.1.4 建立Points（数据点） (11)一 版本及硬件要求二 安装过程及注意事项三 授权方式四 工程备份与恢复五 冗余及其配置六 创建工程6.1 配置数据库PKS数据库组件为：Quick Builder，首次打开Quick Builder 界面如下：新建工程打开已有工程打开过的数据库会在下方列出，可以选中需要打开的数据库名称然后单击OK 打开，如图：已经建立的数据库所在文件夹6.1.1 新建数据库在上图界面中点选New Project项然后单击OK，出现下图所示界面：工程名称选择存放数据库文件的位置并填写工程名称，然后单击保存，出现下图：在空白处填入软件授权证书（Software License Certificate）上对应的系统号和授权代码，此授权代码决定了数据库最大点数。
切换至Enable Components页，并在Experion PKS-R300>Device中选择工程需要的通讯协议或PLC类别。
此处我们选择Allen-Bradley和Modbus，分别对应Allen-Bradley PLC和Modbus通讯协议，如图：其他参数保持默认，单击OK后即在C:\Program Files\Honeywell文件夹下建立了NewProject.qdb数据库文件。
如下图：数据库名称及保存路径。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
对于正在运行的DCS系统装置来说，各个节点之间的时钟同步是非常重要的，假如各个节点的时间不一致，那么当装置出现故障的时候，我们无法准确的去判断故障发生的时间，给后续的事故事件分析带来了极大的不便。
因此，我们一定要做好DCS系统的时钟同步，本文以霍尼韦尔PKS系统为例，讲述一下时钟同步的方法，主要分为两种情况，第一就是没有外部时钟源，第二是有外部时钟源，如GPS。
首先说第一种情况，如果没有外部时钟源作参考，那么我们就以PKS系统的服务器作为时钟源，其他各个节点都去同步服务器的时间就可。
示例中两台冗余服务器，服务器A（IP：192.168.10.129）和服务器B（IP：192.168.10.131），我们把A服务器作为时钟源的主服务器，B服务器作为时钟源备用服务器，剩余的操作站（包括F站和C 站）作为时钟同步的客户端（Client），步骤如下：
在服务器A上用管理员权限打开时钟源配置文件ntpconfg软件(路径为C:\Program Files
(x86)\Honeywell\Experion PKS\Utilities\NTPSetup)，如下图所示，将服务器A设置成时钟源的主服务器，点击Setup Athoriative/Root Server即可。
同样，在服务器B上相同的路径，以管理员的权限运行ntpconfg软件，打开下图所示的界面，将服务器B设置成四种同步的备用服务器，点击Setup Secondary Server，在弹出的对话框中，将服务器A的IP地址输入到UP-Stream Time Source后的输入框中，点击OK保存即可，这样备用服务器就设置完成了。
最后我们所要做的是在每台操作站上进行同步，具体步骤如下：
在每台操作站相同的路径下，以管理员的权限打开ntpconfg，我们需要将每一台操作站都设置成时钟同步的客户端，点击Change/configure Client，在First NTP
Server和Second NTP Server中分别输入服务器A和B的IP地址，点击OK保存，这样客户端局配置完成了。
第二种情况，如果有外部时钟源，该如何去同步呢？现在说一下步骤，依然是刚才的那两台服务器，假如有一个外部时钟源，比如GPS，其设备IP地址是
192.168.10.99，在服务器A上，以管理员权限运行ntpconfg软件，点击Setup Secondary Server ，弹出下图的对话框，在UP-Stream Time Source中输入GPS的IP 地址，并将check here to connect to the NTP server as a client勾选，
同样，在服务器B上打开相同路径，以管理员权限运行ntpconfg软件，点击Setup Secondary Server，弹出下图对话框，在UP-Stream Time Source中填入服务器A的IP地址，此处一定注意，是服务器A的IP地址，并将check here to connect to NTP server as a client勾选。
然后就是将操作站作为时钟同步时钟源的客户端进行设置，步骤可参考第一部分内容。
，。
