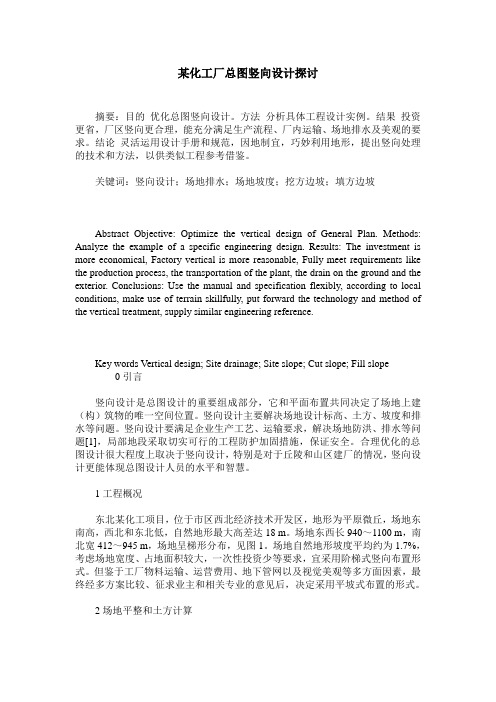

某化工厂总图竖向设计探讨
某化工厂总图竖向设计探讨摘要：目的优化总图竖向设计。
方法分析具体工程设计实例。
结果投资更省，厂区竖向更合理，能充分满足生产流程、厂内运输、场地排水及美观的要求。
结论灵活运用设计手册和规范，因地制宜，巧妙利用地形，提出竖向处理的技术和方法，以供类似工程参考借鉴。
关键词：竖向设计；场地排水；场地坡度；挖方边坡；填方边坡Abstract Objective: Optimize the vertical design of General Plan. Methods: Analyze the example of a specific engineering design. Results: The investment is more economical, Factory vertical is more reasonable, Fully meet requirements like the production process, the transportation of the plant, the drain on the ground and the exterior. Conclusions: Use the manual and specification flexibly, according to local conditions, make use of terrain skillfully, put forward the technology and method of the vertical treatment, supply similar engineering reference.Key words Vertical design; Site drainage; Site slope; Cut slope; Fill slope 0引言竖向设计是总图设计的重要组成部分，它和平面布置共同决定了场地上建（构）筑物的唯一空间位置。

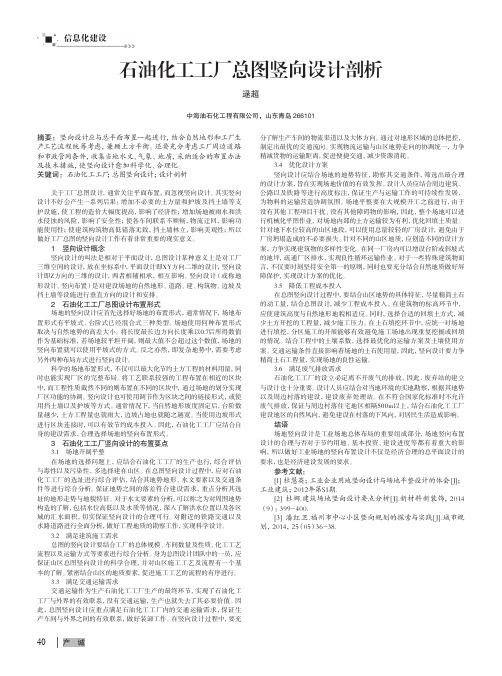

石油化工工厂总图竖向设计剖析
信息化建设40产 城石油化工工厂总图竖向设计剖析逯超中海油石化工程有限公司，山东青岛266101摘要：竖向设计应与总平面布置一起进行，结合自然地形和工厂生产工艺流程统筹考虑，兼顾土方平衡。
还要充分考虑工厂周边道路和市政管网条件，收集当地水文、气象、地质，采纳适合的布置办法及技术措施，使竖向设计愈加科学化、合理化。
关键词：石油化工工厂；总图竖向设计；设计剖析关于工厂总图设计，通常关注平面布置，而忽视竖向设计。
其实竖向设计不好会产生一系列后果：增加不必要的土方量和护坡及挡土墙等支护设施，使工程的造价大幅度提高，影响了经济性；增加场地被雨水和洪水侵蚀的风险，影响了安全性；使各车间联系不顺畅，物流迂回，影响功能使用性；使建筑构筑物高低错落无致，挡土墙林立，影响美观性；所以做好工厂总图的竖向设计工作有着非常重要的现实意义。
1 竖向设计概念竖向设计的叫法是相对于平面设计，总图设计某种意义上是对工厂三维空间的设计，放在坐标系中，平面设计即XY方向二维的设计，竖向设计即Z方向的三维的设计，两者相辅相承，相互影响。
竖向设计（或称地形设计、竖向布置）是对建设场地的自然地形、道路、建、构筑物、边坡及挡土墙等设施进行垂直方向的设计和安排。
2 石油化工工厂总图设计布置形式场地的竖向设计应首先选择好场地的布置形式，通常情况下，场地布置形式有平坡式、台阶式已经混合式三种类型。
场地使用何种布置形式取决与自然地势的高差大小。
将长度最长边方向长度乘以0.7后所得数值作为基础标准，若场地较平坦开阔，则最大值不会超过这个数值，场地的竖向布置就可以使用平坡式的方式。
反之亦然，即复杂地势中，需要考虑另外两种布局方式进行竖向设计。
科学的场地布置形式，不仅可以最大化节约土方工程的材料用量，同时也能实现厂区的完整布局。
将工艺联系较强的工程布置在相近的区块中，而工程性质截然不同的则布置在不同的区块中，通过场地的划分实现厂区功能的协调。
竖向设计也可使用调节作为区块之间的链接形式，或使用挡土墙以及护坡等方式。
工业场地的总图竖向设计探究
工业场地的总图竖向设计探究工业场地总图是工业领域中的重要工具，它不仅是工业场地规划设计的基础，更是实施生产、管理和调度的指导。
在工业场地中，总图的设计不仅要满足规划、设计和施工的需要，还要满足运营、维护和改造的需求。
总图的设计需要综合考虑多个方面的因素，以确保工业场地的高效运营和可持续发展。
工业场地的总图设计需要考虑场地的整体布局。
工业场地通常包括生产区、仓储区、办公区、生活区等多个功能区域，每个区域都有其特定的功能和要求。
在总图设计中，需要合理规划和布局各个区域，确保其功能之间的协调和联动。
还需要考虑各个区域之间的交通和物流流线，以确保生产和物流的高效运作。
总图设计要注重场地的整体性和一体化，确保各个区域之间的协调和统一性。
工业场地的总图设计需要考虑生产设备和工艺流程。
在工业生产中，生产设备和工艺流程是关键的因素，它们直接影响生产效率和产品质量。
在总图设计中，需要合理规划和布局生产设备，确保其在生产过程中的顺畅运作。
还需要考虑生产设备之间的配套和联动，以实现生产线的高效运作。
总图设计要注重生产设备和工艺流程的优化和整合，确保生产过程的高效、安全和可靠。
工业场地的总图设计需要考虑环境保护和安全生产。
工业生产对环境和安全的要求越来越高，因此在总图设计中需要充分考虑环境保护和安全生产的需求。
需要合理规划和布局各种污染治理设施，确保生产过程中的废气、废水和废渣得到有效处理和排放。
还需要考虑各种安全设施和应急措施，确保在突发事件发生时可以及时处置和应对。
总图设计要注重环境保护和安全生产的一体化，以确保工业场地的可持续发展和社会责任。
工业场地的总图设计需要考虑未来发展和改造的需求。
随着科技和市场的发展，工业生产面临着各种挑战和机遇，因此在总图设计中需要考虑未来发展和改造的需求。
需要合理规划和布局场地的可扩展性和可更新性，以便在未来需要时可以进行扩建和改造。
还需要考虑各种新技术和新设备的引进和应用，以实现生产过程的智能化和自动化。
工厂总图竖向设计布置的探讨
竖向布置是 工厂总 图设计 中 的一 个重 要组 成 部分 ， 与 总 它 平面布置是紧密联系而不可分割 的 ， 两者有着 同样 重要 的作 用 。 特别是在地形起伏较 大的坡地 建厂 ， 、 筑物及设 施位 置的确 建 构 定， 除与符合设计要求的平面位置有 关外 ， 受竖 向标高关 系 的 还 影 响 。ｌ竖 向 设 计 的 合 理 性 ， 接 影 响 到 整 个 厂 区 场 地 使 用 性 能 ＿ 直 的发挥程度 ， 同时会造成工程量 的大小变化 ， 影响 工程经 济效益 和 社 会 效 益 。所 以 ， 考虑 场地 的 地 形 利 用 和 改 造 时 ， 须 兼 在 必
厂 区竖 向布置 的任务 ， 主要是根据工 厂的生 产工艺 要求 、 运 输装卸的要求 、 场地排 水的要 求及 厂 区地形 、 程地 质 、 工 水文 地 质等条件 ， 在进 行总平面布置 的同时 ， 成以下各 项工作 ： 定 完 确 竖 向布置 的形式和场地整平方式 ； 确定 场地 、 建构 筑物 、 铁路 、 道 路、 排水构筑物 和露 天场地等 的设 计标 高 ； 确定 场地排 水方式 及 系统并采取排水措施 ； 计算场地 土石 方工 程量 ， 并考虑土石 方的 调配与平衡 。合理的 竖向布 置应符 合 防洪安 全 、 道路 与 场地 连 接顺 畅 、 节省土石方 、 利降低运营成本 等要求 。总 图竖向布 置 有 设 计 一般 包 括 场 地 竖 向设 计 、 路 竖 向设 计 、 （ ）筑 物 竖 向 道 建 构
顾 “ 面 ” “ 向 ” 布 置 上 的要 求 ， 一 考 虑 和 处 理 设 计 过 程 平 和 竖 在 统 中 的矛 盾 问 题 ， 能 保 证 工 厂 生 产 使 用 和 建 设 的 合 理 性 、 济 才 经
工业场地的总图竖向设计探究
工业场地的总图竖向设计探究在工业场地的总图设计中，竖向设计是至关重要的一环。
竖向设计是指对于场地内立体结构的分析和设计，包括建筑高度、各楼层的功能分配、立面设计等。
良好的竖向设计能够为工业场地的实际运营和管理提供有力的支持，进而提升工业场地的效益、安全性。
1. 建筑高度的选择建筑高度是决定场地内空间利用率的重要因素之一。
对于大型工业场地而言，通常需要满足比较高的建筑高度，以增加空间利用率和产能。
但在实际操作中，建筑高度的选择也要考虑到工业场地的环境特点，比如周边建筑的高度、交通、灯光等因素。
同时还要遵循规划设计和施工标准，确保建筑的安全和稳定性。
2. 各楼层的功能分配工业场地通常是多楼层的建筑，因此对于各楼层的功能分配也需要进行科学的规划和设计。
一般而言，地面层主要设立生产车间、配电室等功能区；二、三层可以考虑办公室、员工休息区、展示区等功能；顶层可以设置绿化屋顶、太阳能板等设施。
在分配各层的功能时，还需要考虑工业场地的便捷性和人员流动的方便性。
3. 立面设计的要点立面设计是指外立面的设计和装饰，是工业场地总体设计中的重要组成部分。
在立面设计时，需要考虑到各个区域的功能和特点，以及工业场地的产业特点和标志性。
比如在生产区的立面设计中，需要考虑通风、采光等实用性；在办公区的立面设计中，则需要考虑到人文环境、视觉设计等因素。
同时还要注意立面装饰的风格与周边环境的协调性，使工业场地的风貌更具整体性和美观性。
总之，竖向设计在工业场地总体规划中的地位举足轻重。
好的竖向设计可以为工业场地的实际运营和管理提供有力的支持，从而实现产能提升、安全管控等目的。
工业场地的总图竖向设计探究
工业场地的总图竖向设计探究摘要：场地竖向设计是工厂总图运输设计中一个非常重要的部分，其关系到交通的合理顺畅，场地安全稳定，同时也直接影响工程的投资。
结合工程实践，对竖向设计中应当重点考虑的问题进行了分析，并提出了一般的处理方法。
关键词：竖向设计；程序1场地竖向设计的意义一般工业场地不可能全都处在设想的地势地段，用地的自然地形往往是起伏不平的，很难满足工厂总平面布置所要求的设计地形。
因此，在场地设计过程中必须进行场地的竖向设计，将场地地形进行竖直方向的调整，充分利用和合理改造自然地形，合理选择设计标高，使之满足建设项目的使用功能要求，成为适宜建设的建筑场地。
这种地形的竖向调整亦称竖向设计，它是规划场地设计中一个重要的有机组成部分，做好场地的竖向设计，才能保证场地建设与使用的合理性、经济性。
对于降低工程成本、加快建设进度具有重要的意义。
2场地竖向设计的内容、原则及方法??既然场地竖向设计的意义重大而深远，那么熟练掌握场地竖向设计的内容、原则与方法也是合理进行场地竖向设计的前提。
通常场地竖向设计的内容包括：场地地面的竖向布置、建筑物或构筑物高程的确定、场地排水方案的拟定、场地土方工程的安排与相关构筑物的设计等。
在进行各部分的内容设计时，要遵循“因地制宜，就地取材，符合当地或部门经济环境和生产、生活发展的需要，本着少占土地、节约资源，体现工程量少、见效快、环境好的整体设计效果”的基本原则进行有效的规划与设计。
另外设计中还要注意选择合理的竖向表示方法，通常场地竖向设计的表示方法有设计标高法、设计等高线法和局部剖面法三种，这三种方法各有各的适用范围及优势。
一般来讲，对于平坦的场地或对室外场地要求较高时采用设计等高线法表示最为适宜，设计等高线法能够清晰明了的表达地面设计标高，较完整的表达任一块设计用地的高程情况。
而对于坡形场地则常采用设计标高法或局部剖面法表示。
设计标高法中设计的坡度及坡向，是以地面排水符号(即箭头)表示不同地段、不同坡面地表水的排除方向。
工厂总图竖向设计剖析
工厂总图竖向设计剖析摘要：竖向设计作为工厂总图设计中的一个重要组成部分，其设计工作的好坏对于整个工厂的最终设计质量有着巨大的影响。
本文在对竖向设计概念叙述的基础上，着重论述竖向设计关键性问题，再结合北方某造船厂工程实例，对工厂总图设计中的竖向设计进行剖析。
关键词：总图设计；竖向设计；0引言关于工厂总图设计，通常关注平面布置，而忽视竖向设计。
其实竖向设计不好会产生一系列后果：增加不必要的土方量和护坡及挡土墙等支护设施，使工程的造价大幅度提高，影响了经济性；增加场地被雨水和洪水侵蚀的风险，影响了安全性；使各车间联系不顺畅，物流迂回，影响功能使用性；使建筑构筑物高低错落无致，挡土墙林立，影响美观性；所以做好工厂总图的竖向设计工作有着非常重要的现实意义。
本文在对竖向设计概念叙述的基础上，着重论述竖向设计关键性问题，再结合北方某造船厂工程实例，对工厂总图设计中的竖向设计进行剖析。
1竖向设计概念竖向设计的叫法是相对于平面设计，总图设计某种意义上是对工厂三维空间的设计，放在坐标系中，平面设计即XY方向二维的设计，竖向设计即Z方向的三维的设计，两者相辅相承，相互影响。
竖向设计（或称地形设计、竖向布置）是对建设场地的自然地形、道路、建、构筑物、边坡及挡土墙等设施进行垂直方向的设计和安排。
2 竖向设计关键性问题2.1竖向设计系统的选择竖向布置系统有两种布置型式：平坡式，台阶式。
平坡式，即厂区各主要整平平面连接处的坡度与标高都是平缓连接，这种系统适用于地形坡度不大于2%的场地。
如果场地宽度比较小，地形坡度达到2%～4%也可采用。
台阶式，即厂区场地各主要整平平面的连接处事陡坡，高差大，这种系统用于地形坡度大于4%的场地。
相邻台阶的高差一般控制在4米左右，主要受制于连接两台阶之间道路的最大纵坡，道路最大纵坡为8%，高差为4米时，道路的展线需50米。
所以高差太大的话，道路连接就不便捷。
系统的选择主要出发点，是由工厂的功能决定的。
工业场地的总图竖向设计探究
工业场地的总图竖向设计探究1. 引言1.1 研究背景工业场地总图是指对工业场地进行全面、系统性地勘测和测绘，绘制出来的反映地形、地貌、地物和地理信息的图件。
随着工业化进程的加快，工业场地总图在工业规划、设计、施工、管理和监督等领域的应用越来越广泛，成为工业发展的重要依托和支撑。
工业场地总图的设计在提高工业场地的规划设计效率、准确性和科学性，优化工业布局，保障工业运行安全等方面发挥着重要作用。
目前关于工业场地总图的竖向设计方面的研究相对较少，需要加强探讨和研究。
本文旨在对工业场地总图的竖向设计进行探究，分析其设计原则、元素构成、设计方法等内容，通过案例分析和影响因素分析，深入探讨工业场地总图的优化设计途径，为工业场地规划设计提供理论支持和实践指导。
1.2 研究意义工业场地的总图竖向设计对于提高工业生产效率、优化空间利用、减少资源浪费具有重要意义。
工业场地作为工业生产的重要载体，其总图的设计直接影响着工业企业的运作效率和效益。
通过深入研究工业场地总图的竖向设计方法和原则，可以更好地规划和布局工业场地，提高生产效率，降低生产成本，增强企业竞争力。
随着工业化进程的不断推进和城市化发展的加速，工业场地总图的设计也面临着更多挑战和机遇。
如何在有限的空间中实现工业生产的高效运作，如何充分利用现代科技手段实现工业场地的智能化管理，都是当前亟需解决的问题。
深入探究工业场地总图的竖向设计，不仅可以提升工业生产的整体水平，还可以为城市工业发展和城市规划提供新的思路和方法。
这对于推动工业转型升级、实现可持续发展具有积极意义。
2. 正文2.1 工业场地总图的设计原则工业场地总图的设计原则是确保清晰和准确的传达工业场地的信息。
设计原则包括以下几个方面：1. 简洁明了：总图应该简洁清晰，避免过多的繁琐细节，让人一目了然地了解工业场地的布局和结构。
2. 符合规范：总图设计需要符合相关规范和标准，确保图纸的准确性和可靠性。
3. 易于理解：总图应该使用统一的符号和标识，在不同的浏览者之间能够快速传达信息，降低误解的可能性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
对工厂总图竖向设计剖析探究
发表时间：2017-12-04T15:55:29.813Z 来源：《基层建设》2017年第25期作者：尚垚华
[导读] 摘要：文章在对竖向设计进行概述的基础上，以实际工程建设为例，对工厂总图设计中的场地竖向设计内容和要点进行了分析研究。
中冶华天南京工程技术有限公司江苏南京 210019
摘要：文章在对竖向设计进行概述的基础上，以实际工程建设为例，对工厂总图设计中的场地竖向设计内容和要点进行了分析研究。
关键词：工厂；总图设计；竖向设计
1竖向设计概述
竖向设计亦称竖向规划，是工程设计中一个重要的有机组成部分，它与工厂总体规划、总平面布置密切联系而不可分割。
在用地范围大、地形起伏较大的场地上，功能分区、路网及其设施位置的布置符合总体布局的要求下，除须满足规划设计要求的平面布局关系外，还受到竖向高程的影响。
所以，在考虑规划场地的地形利用和改造时，必须兼顾总体平面和竖向的使用功能要求，统一考虑和处理规划设计与实施过程中的各种矛盾与问题，才能保证场地建设与使用的合理性、经济性。
其设计合理与否，直接影响到工程基建投资、施工进度、运营成本、环境保护、安全等周多方面。
2工程概况
某省一钢铁厂的厂址地形属丘陵地，土地大多数为旱地，少部分为水田。
区域高程整体趋势为东、北部较高，且山包林立、山体大多为石质山体、西、南部较低，场地较为开阔、平坦。
场地自然标高最高约为1912m，最低约为1763m，最大高差达149m。
3工厂总图设计中的场地竖向设计分析
3.1建设规模及主要工艺装备
（1）建设规模
该工程规划建设“煤（焦、化）-钢-电”一体化循环经济型工业基地，年产轧材100万t/a。
（2）主要工艺装备
原料场：燃料总储量约为880万吨/年。
其中炼焦煤650万吨/年，铁矿粉148万吨/年、焦炭约80万t/a；焦化：采用SG60-2003型6m顶装焦炉8×55孔，年产400万t焦炭；球团：建设1座.5.4×35m回转窑，配套1台B4.5×45m链篦机和1台85m2环冷机，年产球团矿147.4万吨；直接还原铁：2X50万t/a直接还原炉，年产量100万t/a；电炉炼钢：1台DRI熔化冶炼电炉+1台合金及不锈钢冶炼电炉（70t）+1台AOD炉+1台VOD炉，年产连铸坯100万t；轧钢：建设精品高速线材生产线1条，设计年产量46万吨；建设精品棒材生产线1条，设计年产量50万吨；总计96万吨轧材规模。
3.2总平面布置
根据工艺流程、自然地形地貌及厂址周边的交通、供电、供水等外部条件，将一步200万t/a焦化、二步200万t/a焦化、原料场、球团，直接还原铁和炼钢、轧钢由西北至东南依次布置；将铁路站场布置在球团东侧，全厂最低处，以利于铁路线路接轨。
工程占地最长约3100m，最宽约1060m，总占地约260万㎡，折合约260公顷。
3.3竖向布置
（1）竖向设计的主要影响因素
①考虑厂区地形及地质条件
由于建设场地为丘陵地，且地形高差较大，场地自然标高最高约为1912m，最低约为1763m，地形总体走向北高南低，在满足工艺流程合理的前提下，将一步200万t/a焦化、二步200万t/a焦化、原料场、球团，直接还原铁和炼钢、轧钢由西北至东南依次布置。
同时，根据厂址的地质条件，考虑将焦炉本体、球团主厂房、直接还原铁、电炉车间及轧钢布置在挖方地段，减少地基处理费用。
②土方工程
在场地竖向设计中，土石方工程量是一个重要影响因素。
土石方总量的大小及填挖方平衡直接影响工程基建投资。
如首本工程按照总平面布置及填挖平衡的要求，土、石方工程量总计为：2200万m3，其中：填土方工程量为1150万m3，挖土方工程量1050万m3。
按照贵州当地的填方15元，挖土、石方30元计算，大约需4.875亿元，这还不考虑爆破、运距及填方的强夯等因素。
③场地防护工程
相邻台阶之间的连接，需设置自然放坡、护坡或挡土墙。
从占地角度看，自然放坡最大，护坡次之，挡土墙最小；从工程投资角度看，自然放坡最小，护坡次之，挡土墙最大。
所以，在竖向设计时，要综合考虑，选择一个适合本工程的一个场地防护方式。
（2）竖向设计
①功能分区，确定台阶范围
为便于企业管理和更好的组织生产，为减少生产过程中的相互干扰和影响，以便创造良好的工作环境，按照生产性质相近，联系紧密的建、构筑物布置在一个台阶上的原则，将矿石料场、煤料场及混匀料场，布置在一个平台上；按照围绕主要车间为其服务的辅助设施布置在一个台阶上的原则，将一步焦化及其辅助设施、二步焦化及其辅助设施分别布置在两个台阶上；按照铁-钢-轧之间的联系，将直接还原铁、电炉车间及轧钢车间布置在一个台阶上；根据铁路的接轨条件，将铁路站场布置一个台阶上。
工程共分五个台阶。
②平土标高确定及土方平衡
由于建设场地为丘陵地，且地形坡向没有规律，场地自然标高最高约为1912m，最低约为1763m，从外部接入的铁路专用线至厂址标高约为1771m，同时考虑冶金生产工艺流程的合理性，本项目竖向布置拟采用混合布置形式，即台阶式与平坡式相结合。
平土方式采用连续式和重点式相结合的平土方式。
经初步计算，本项目土、石方工程量总计为：2200万m3，其中：填土方工程量为1150万m3，挖土方工程量1050万m3。
考虑到基槽余土及松散系数的影响，土方基本平衡。
③场地防护
厂区台阶之间连接，主要采取方格型浆砌片石截水骨架内铺草皮护坡的形式，护坡坡比为1：1，护坡总面积为25万m2。
局部地段，
因用地紧张，需设置挡土墙，挡土墙采用M7.5水泥砂浆MU30毛石砌筑。
挡土墙长约600m，平均高度6.0m。
4结束语
总而言之，在对工厂进行总图设计的过程中，需要对其竖向设计工作给予足够的重视。
虽然工厂总图竖向设计工作是一项比较复杂，并且综合性较强的工作，但是只要相应的设计人员在实际的设计过程中，遵循相应的设计规则，并且提前做好对于建设场地的实地勘察和分析工作，对各方面的影响因素进行综合分析与考虑，就能将工厂总图的竖向设计工作做得更好，进而使得整个工厂工程项目的建设质量得到进一步的提高。
参考文献：
[1]杜娜.建筑场地竖向设计要点分析[J].新材料新装饰，2014（9）：399-400.
[2]潘红卫.福州市中心小区竖向规划的探索与实践[J].城市规划，2014，25（05）36-38.。
