安规设计注意事项

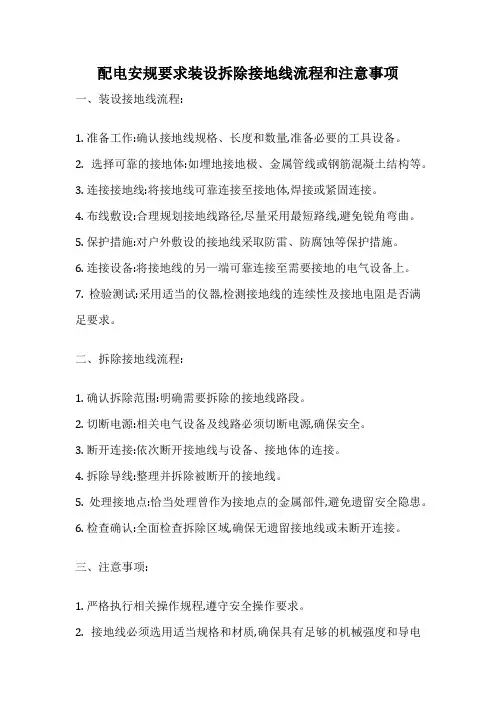

配电安规要求装设拆除接地线流程和注意事项
配电安规要求装设拆除接地线流程和注意事项一、装设接地线流程:1. 准备工作:确认接地线规格、长度和数量,准备必要的工具设备。
2. 选择可靠的接地体:如埋地接地极、金属管线或钢筋混凝土结构等。
3. 连接接地线:将接地线可靠连接至接地体,焊接或紧固连接。
4. 布线敷设:合理规划接地线路径,尽量采用最短路线,避免锐角弯曲。
5. 保护措施:对户外敷设的接地线采取防雷、防腐蚀等保护措施。
6. 连接设备:将接地线的另一端可靠连接至需要接地的电气设备上。
7. 检验测试:采用适当的仪器,检测接地线的连续性及接地电阻是否满足要求。
二、拆除接地线流程:1. 确认拆除范围:明确需要拆除的接地线路段。
2. 切断电源:相关电气设备及线路必须切断电源,确保安全。
3. 断开连接:依次断开接地线与设备、接地体的连接。
4. 拆除导线:整理并拆除被断开的接地线。
5. 处理接地点:恰当处理曾作为接地点的金属部件,避免遗留安全隐患。
6. 检查确认:全面检查拆除区域,确保无遗留接地线或未断开连接。
三、注意事项:1. 严格执行相关操作规程,遵守安全操作要求。
2. 接地线必须选用适当规格和材质,确保具有足够的机械强度和导电能力。
3. 所有连接点必须牢固可靠,并采取防止腐蚀的保护措施。
4. 接地线路径需避开易受损伤的区域,并采取适当的固定和保护措施。
5. 拆除过程中需确保不会影响其他设备的正常运行和接地安全。
6. 工作场所必须保持整洁有序,防止踩踏和绊倒。
7. 操作人员需有足够的专业知识和经验,必要时组织培训和考核。
8. 定期对接地线进行检查和维护,及时发现并消除隐患。
以上是配电安规对于装设和拆除接地线的基本要求和注意事项。
执行过程中还需结合实际情况进行具体分析和操作。
配电安规要求装设拆除接地线流程和注意事项
配电安规要求装设拆除接地线流程和注意事项配电安规是一个涉及到电力安全的重要规定，其中关于接地线的装设和拆除也有非常严格的要求。
本文将详细介绍接地线的装设和拆除流程，并且对注意事项进行全面总结，以确保电力安全工作的顺利进行。
一、接地线的装设流程接地线是电力系统中非常重要的一部分，它可以起到保护人身安全和设备安全的作用。
在装设接地线的过程中，需要严格按照以下步骤进行：1.确定接地线的位置：首先需要根据实际情况确定接地线的位置，通常应选择离电缆、设备较远的地方，同时应该避开地砖、水泥等具有较高绝缘性能的物质。
2.开挖地沟：确定好位置后，需要开挖地沟，一般情况下地沟的深度应为0.7-1米，地沟的宽度根据实际情况来确定，可以根据需要放置多根接地线。
3.安装接地线：在开挖好地沟之后，需要将接地线放置于地沟中，并且固定好，通常情况下接地线应该与地面保持一定的距离，以确保其接地效果。
4.连接接地线：在接地线放置好之后，需要将接地线与设备或电缆连接，通常情况下接地线应与设备或电缆直接焊接或者螺栓连接，以确保电流能够顺利通过。
5.压实填土：最后一步是将地沟填土，并且压实，确保接地线牢固地与地面接触，同时需要注意填土的质量，以防止土壤松动导致接地线松动。
二、接地线的拆除流程接地线的拆除同样需要非常严格的流程和步骤，以确保在拆除过程中不会对电力系统产生任何不良影响。
接地线的拆除流程如下：1.断开连接：在拆除接地线之前，首先需要将接地线与设备或电缆进行断开连接，以确保在拆除的过程中不会造成电流的漏电或者其他危险。
2.清除填土：接地线通常埋入地下，因此在拆除之前需要清除接地线周围的填土，以方便后续的拆除工作进行。
3.卸除接地线：在清除填土之后，需要将接地线从地沟中卸除出来，通常情况下可以使用专业工具进行操作，以确保卸除的过程中不会对接地线造成损坏。
4.恢复原状：接地线卸除完成后，需要把地沟重新填土，并且压实，恢复原来的地面状态，以确保不会对周围环境造成不良影响。

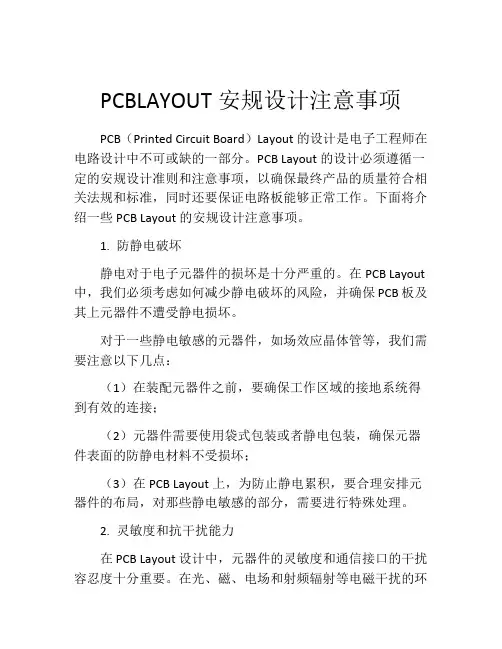

安规设计注意事项
安规设计注意事项-PCB的安规要求之一（1）交流电源进线，保险丝之前两线最小安全距离不小于6MM，两线与机壳或机内接地最小安全距离不小于8MM。
（2）保险丝后的走线要求：零、火线最小爬电距离不小于3MM。
（3）高压区与低压区的最小爬电距离不小于8MM，不足8MM或等于8MM的。
须开2MM的安全槽。
（4）高压区须有高压示警标识的丝印，即有感叹号在内的三角形符号；高压区须用丝印框住，框条丝印须不小于3MM宽。
（5）高压整流滤波的正负之间的最小安全距离不小于2MM。
1. 零件选用(1) 在零件选用方面,要求掌握o:p>a .安规零件有哪些?(见三.安规零件介绍)b.安规零件要求安规零件的要求就是要取得安规机构的认证或是符合相关安规标准;c.安规零件额定值任何零件均必须依MANUFACTURE规定的额定值使用;I 额定电压;II 额定电流;III 温度额定值;(2). 零件的温升限制a. 一般电子零件: 依零件规格之额定温度值,决定其温度上限b. 线圈类: 依其绝缘系统耐温决定<V ne id=_x0000_s1026 style="Z-INDEX: 1; LEFT: 0px; POSITION: absolute; TEXT-ALIGN: left" o:allowincell="f" to="156pt,9pt" from="126pt,9pt"></Vne> Class A ΔT≦75℃<V ne id=_x0000_s1027 style="Z-INDEX: 2; LEFT: 0px; POSITION: absolute; TEXT-ALIGN: left" o:allowincell="f" to="156pt,9pt" from="126pt,9pt"></Vne> Class E ΔT≦90℃<V ne id=_x0000_s1028 style="Z-INDEX: 3; LEFT: 0px; POSITION: absolute;TEXT-ALIGN: left" o:allowincell="f" to="156pt,9pt"from="126pt,9pt"> Class B ΔT≦95℃Class F ΔT≦115℃Class H ΔT≦140℃c. 人造橡胶或PVC被覆之线材及电源线类o:p>有标示耐温值T者ΔT≦(T-25)℃无标示耐温值T者ΔT≦50℃d. Bobbin类: 无一定值,但须做125℃球压测试;e. 端子类: ΔT≦60℃f. 温升限值I. 如果有规定待测物的耐温值(Tmax),则o:p>ΔT≦Tmax-TmraII. 如果有规定待测物的温升限值(ΔTmax),则o:p>ΔT≦ΔTmax+25-Tmra其中Tmra=制造商所规定的设备允许操作室温或是25℃(3).使用耐然零件/FONT>a. PCB: V-1以上;b. FBT, CRT, YOKE :V-2以上;c. WIRING HARNESS:V-2以上;d. CORD ANONORAGE: HB以上;e. 其它所有零件: V-2以上或HF-2以上;f. 例外情形:下述零件与电子零件(限会在失误状况下,因温度过高而引燃的电子零件)若相隔13mm以上,或是相互间以至少V-1等级之障碍物隔开,则其耐燃等级要求如下:I. 小型的齿轮,凸轮,皮带,轴承及其它小零件,不须防火证明;II. 空气载液的导管,粉状物容器及发泡塑料零件,防火等级为HB以上或HBF以上g.下述件不须防火证明:I. 胶带;II. 已获认证零件;III.密封于无开孔且体积小于0.06m 金属壳内之零件;IV.仪表壳,仪表面,指示灯或宝石,置于至少V-1等级的PCB上的IC,晶体管,光耦合器及其它小零件的外壳.安规电容的安规要求有哪些？根据IEC 60384-14,电容器分为X电容及Y电容,1. X电容是指跨于L-N之间的电容器,2. Y电容是指跨于L-G/N-G之间的电容器.(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3,主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3,Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压 n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664) X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的.GJB151规定Y电容的容量应不大于0.1uF.Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义在滤波电路上有X电容,就是跨接L-N线;Y电容就是N-G线.在安规标准上有按脉冲电压分X1,X2,X3电容;按绝缘等级来分Y1,Y2,Y3来分.(这些都不是按什么材质来分的,以后多学习.)至于安规标准各个国家有一些差别,但额定电压无非就是250和400.各大厂家做的安规电容就是要满足这个安规标准的需求,一个安规电容可以满足Y电容的要求,也有可以做成满足X电容要求.所以就有的安规电容上标X1Y1,X1Y2...火线与0线之间接个电容就是是X,而火线与地线之间接个电容像个Y.由于火线与0线直接电容,受电压峰值的影响,避免短路,比较注重的参数就是耐压等级,在电容值上没有定限制值.火线与地线直接电容要涉及到漏电安全的问题,因此它注重的参数就是绝缘等级,正如james bai所说的,太大的容值电容会在电源断电后对人对器件产生影响.。
