苏科版九年级物理上册 第十三章 电路初探综合测试卷(word含答案)
苏科版九年级物理上册第十三章电路初探综合测试卷（word含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．热敏电阻的阻值会随温度的改变而改变。
小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。
已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。
因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。
分析并回答下列问题：（1）步骤③中“……”部分的操作是____。
（2）从表中可以得出结论：在一定温度范围，_____。
（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。
闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。
小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。
A．a、b B．b、c C．a、c【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A【解析】【详解】（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。
（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。
【点睛】电流表、电压表在判断电路故障中的应用。
本题考查了学生在实验操作中用电流表、电压表判断电路故障的方法；本题不仅体现了控制变量法思想，还考查了转换法思想，因为无法直接观测热敏电阻R T的阻值，所以可以将其转化为与U/I的关系：R T从而间接得到R T的阻值与温度的关系。
2．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。
闭合开关通电后，两灯都能正常发光。
(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________；(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。
【答案】并联串联 0.3A 0.15A（顺序可调换）【解析】【分析】【详解】(1)[1][2]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系，否则是串联。
(2)[3][4]电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A；如果两灯串联，则可判断出通过灯L1的电流是0.3A；如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A。
3．张峰有一个标准的电压表，它有0~3 V和0~15 V两个量程。
用它测量由两节干电池串联组成的电池组的电压时，接线正确，但他读出的读数是10 V，这显然是错误的。
请你说出他出现错误的原因：_________________。
实际电压应是_____V。
他接着按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。
把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：实验次数A处的电流I A B处的电流I B C处的电流I C10.100.120.2220.200.240.4430.400.480.88（1）表格设计存在一个不足之处，是________，通过对上面数据的分析，可以得出是______。
（2）测量三次的目的是_____，在这次实验中他是通过采用_____（填“改变电源电压”或“更换不同规格的小灯泡”）的方法改变电流的大小从而进行三次实验。
（3）结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见： _____。
【答案】看错了电压表量程2电流没有单位并联电路干路中的电流等于各支路电流之和避免偶然性，使结论更具有普遍性改变电源电压使用三个电流表同时接入到电路中的A、B、C处，测出它们的电流【解析】【详解】出错的原因是接的小量程却按大量程读数，电源由两节干电池组成，电源电压最高是3 V，电压表示数不可能超过3 V，电压表大量程分度值是0.5 V，小量程分度值是0.1 V，大量程是小量程的5倍，电压表读数10 V是弄错了量程造成的，把小量程当做大量程了，因此正确读数是2 V；（1）分析表格中的数据可知，此表格设计中电流没有单位；由表中实验数据可知，支路电流之和等于干路电流，可以得出的实验结论是：并联电路干路中的电流等于各支路电流之和；（2）多次测量的目的是获得多组实验数据，避免偶然性，使实验结论具有普遍性与可靠性；据表格中的数据可知，小灯泡的电流是成倍数的增加，所以是通过改变电源电压的方式进行的实验；（3）一个电流表在不同位置测量时，读数误差较大，且要多次拆、接电路，稍显麻烦，为了减小误差、方便测量，可以使用三个电流表同时接入到电路中的A、B、C处，测出它们的电流。
4．小刚同学在探究串联电路电压规律的实验中，提出了猜想：串联电路中各用电器两端的电压相等，总电压等于各部分电压之和。
他准备了两只相同的灯泡L1、L2和其它实验器材。
（进行实验）（1）按如图所示的电路图连接电路；（2）闭合开关，用电压表分别测出AB 、BC 、AC 间的电压，并记录在表格中。
（分析与论证）（1）在物理学中，串联电路电压的规律是：_____。
（2）分析小刚的实验数据得出的结论与他的猜想_____（填“相符”或“不相符”） （评估）这个实验的不足之处是：（1）_____；（2）_____。
【答案】串联电路总电压等于各用电器两端的电压之和 相符 使用两个相同的灯泡 没有多次测量数据【解析】【分析】（1）根据教材知识和表格中AB 、BC 、AC 间的电压值分析可得出结论；（2）本实验使用相同的灯泡，只进行了一次实验就得出结论，不具有普遍性；为了使实验结论具有普遍性，应换用规格不同的灯泡进行多次测量．【详解】(1)在物理学中，串联电路电压的规律是总电压等于各部分电压之和；(2)由表中数据可知,两灯泡两端的电压相等,且AB BC AC U U U += ，所以，根据小刚的实验数据得出的结论与他的猜想是相符的；【评估】由于实验中两灯泡两端的电压相等，说明他在实验时使用了两个相同的灯泡；他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出普遍规律；因此实验的不足之处是：①使用了两个相同的灯泡；②没有进行多次测量。
故答案为：(1). 串联电路总电压等于各用电器两端的电压之和 (2). 相符 (3). 使用两个相同的灯泡 (4). 没有多次测量数据。
5．小刚和小强在组成串并联电路的实验中.（1）在连接电路过程中，开关应该是__________的．（2）小刚连接了如图所示电路，如果合上开关，两个灯泡都将__________ (选“发光””不发光”)，出现__________现象．（3）小刚想将电路全部拆散，重新连接．小强认为只需拆除c这一根导线，就能成为两灯_______联的正确电路．小强将多余的c导线拆除以后，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触A、B两点时，两灯都不亮；接触C、D两点时，两灯也不亮；接触E、F两点时，只有灯L1亮．对此，下列判断中正确的是__________ (A．灯L1开路B．灯L2开路C．开关S开路D．灯L2短路)（4）小强认为，在小刚连接的电路中，如果将某根导线的一端移接到另一位置，电路就能成为两灯并联的正确电路了．请在图中要移接的导线上打上“×”号，并画出改动后的导线．（______）【答案】（1)断开（2)不发光，短路（3)串,B（4)【解析】试题分析：（1）在连接电路过程中，开关应该是断开的．（2）闭合开关，电流从电源正极经导线A.开关、导线B.C.e回到电源负极，没有经过任何用电器，造成电源短路，两个灯泡都不发光．（3）拆除导线c，电流经导线A.开关、导线B.灯泡L1、导线D.灯泡L2、导线e回到电源负极，电路只有一条电流的路径，两灯串联．闭合开关S时，小电灯L1、L2都不亮，电路存在断路．用一段导线的两端接触A.B两点时，两灯都不亮；接触C.D两点时，两灯也不亮；说明此两种情况下，电路仍是断路．接触E、F两点时，只有灯L1亮．导线、电源与灯L1构成通路，故障位置是灯L2开路，答案为B．（4)将导线b从D点拆下，接到C点，灯L1、L2并联．考点：电路6．如图是小明探究串联电路电流特点的实验电路图：（1）小明最好选择两个小灯泡的规格应该是________的．（填“相同”或“不相同”）．（2）小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮．他在实验操作中不当之处是：________．实验时L1没亮的原因可能是________A．通过灯泡L1的电流比L2中的电流小 B．L1灯泡的灯丝断了C．L1灯座处可能短路了 D．L1灯泡靠近电源正极（3）下表是小明实验中测得的三组数据：由表格数据可得出结论：________．实验序号电流表的位置A B C1电流I/A0.30.30.32电流I/A0.40.40.43电流I/A0.20.20.2（4）他获得三组不同电流值的方法是：________（5）甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．请分析他们在电流表的使用上分别存在什么问题？（填在下面横线上）甲：________ 乙：________【答案】（1）不相同；（2）连接电路时开关没有断开、C ；（3串联电路中电流处处相等；（4）换了不同规格的小灯泡或改变电源电压；（5）甲、电流表的正负接线柱接反了；乙、电流表的量程选取得太大了【解析】试题分析：（1）为了得到普遍规律，应选择两个小灯泡的规格应该是不同的。
苏科版九年级上册物理第13章《电路初探》单元测试卷(含答案解析)
九年级上册物理单元测试卷第13章《电路初探》姓名：_________班级：_________学号：_________注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单选题1．下列不属于电源的是（）A．干电池B．发电机C．电磁炉D．太阳能电池2．下面是小明同学对有关电路分析后作出的判断，其中正确的是（）A．在连接电路的过程中，一定要从电源的正极出发，逐个顺次连接元件B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．教室内的三盏日光灯由一个开关控制，它们同时亮，同时熄灭，这三盏灯的连接方式为并联D．两个灯泡连接在同一电路中，如果其中一个出现故障而不亮，另一个灯泡能亮，则两个灯泡的连接方式为并联3．新型电动公共汽车的动力来源于电动机。
它的设计充分考虑了要保证人身安全，前、后两门（电路开关）中任意一个门没有关闭好，车都无法行驶。
如图中符合要求的电路是（）A．B．C．D．4．如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为0.9A和0.5A，则通过灯L1的电流是（）A．0.5A B．0.4A C．0.9A D．1.4A5．与图所示实验电路相对应的电路图是图中的（）A．B．C．D．6．电流看不见、摸不着，判断电路中是否有电流时，我们可通过电路中的灯泡是否发光来确定。
下面是小红同学在学习中遇到的四个研究实例，其中采取的方法与“判断电路中是否有电流”方法相同的是（）A．通过测100张纸的厚度来测1张纸的厚度B．学习电压时，通过对比水压来认识它C．通过研究墨水在清水中的扩散现象认识分子的运动情况D．研究滑动摩擦力与接触面粗糙程度关系时，控制压力不变7．如图所示，当开关S闭合后，电压表测出的电压是（）A．灯L1两端的电压B．灯L2两端的电压C．L1与L2两端的电压D．电源电压8．如图甲所示电路，闭合开关S，两灯都发光，两电流表的指针位置均如图乙所示，则电流表A1的示数是和通过灯L1的电流为（）A．0.3A 0.3A B．1.5A 0.3A C．1.5A 1.2A D．1.5A 1.5A9．如图所示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲∶U乙=3∶2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲∶I乙为（）A．2∶1 B．3∶1 C．2∶3 D．1∶310．小明连接了如图甲所示的电路，当开关S闭合后，电路正常工作，电流表指针偏转如图乙所示，下列关于该电路说法正确的是（）A．若测量前指针在零刻线偏右，则测量结果比实际值偏大B．此时电流表的示数为1.3AC．灯L1与L2的连接方式是串联D．电流表测的是通过灯L1的电流11．小华同学用两节新干电池、两只灯泡、电流表、电压表、开关等连接成图示的电路，闭合开关进行实验，下列判断正确的是（）A．电源电压为1.5VB．灯泡L1和L2是并联的C．若灯L1断路，则电流表示数为零、电压表示数不为零D．若灯L2断路，则电流示数不为零，电压表示数为零12．如图所示电路，下列分析不正确的是（）A．仅闭合S1、S2时，L1、L2并联，A1测得是L1的电流，A2无示数B．仅闭合S1、S3时，L1、L2并联，A1、A2均有示数C．仅闭合S2、S3时，电源短路D．仅闭合S3时，L1、L2串联，A1、A2的示数相等二、填空题13．家庭电路中各用电器是_________的，开关和用电器是_________的（均填串联或并联）14．电路就是用导线把电源、用电器、_________等元件连接起来组成的电流路径，实验室所用导线的材料通常是_________。
(苏科版)初中物理九年级上册：第十三章 电路初探 单元测试(含答案)
第十三章综合测试一、单项选择题（共20小题；共40分） 1.在如图所示电路中，正确的是（ ）A .B .C .D .2.在国际单位制中，电流的基本单位是（ ） A .VB .AC .ΩD .W 3.手机电池充电电压最接近下列哪个电压值（ ） A .220VB .36VC .6VD .380V4.下图中，能正确测量通过灯1L 电流的电路是（ ）A .B .C .D .5.如图所示电路，1L 的电阻比2L 的小。
开关闭合，灯均发光，1V 示数为3V 。
则（ ）A .V 示数大于6VB .2V 示数小于3VC .2V 示数大于3VD .2V 示数等于3V6.如图所示的电路中，开关S 闭合后，两个灯泡属于串联的是（ ）A .B .C .D .7.如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A 、B 、C 三处的电流分别为A 0.4A I =、B 0.2A I =、C 0.2A I =，在表格中记录数据后，下一步应该做的是（ ）A .整理器材，结束实验B .分析数据，得出结论C .换用不同规格的小灯泡，再测出几组电流值D .换用电流表的另一量程，再测出一组电流值8.如图所示，连入电路中的电阻1R 、2R 、3R 允许通过的最大电流分别为1I 、2I 、3I ，且123I I I ＞＞，则此部分电路中允许通过的最大电流是（ ）A .1IB .2IC .3ID .123I I I ++9.在“探究串联电路中电流关系”的实验中，小明用电流表分别测出图中a 、b 、c 三处的电流大小，为了使结论更具有普遍性，他下一步的操作应该是（ ）A .将电源两极对调，再次测量a 、b 、c 三处的电流B .改变开关S 的位置，再次测量a 、b 、c 三处的电流C .将图中两只灯泡位置对调，再次测量a 、b 、c 三处的电流D .换用不同规格的灯泡，再次测量a 、b 、c 三处的电流10.在如图所示的电路中，电源电压保持不变。
苏科版九年级物理上册 第十三章 电路初探综合测试卷(word含答案)
苏科版九年级物理上册第十三章电路初探综合测试卷（word含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．热敏电阻的阻值会随温度的改变而改变。
小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。
已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。
因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。
分析并回答下列问题：（1）步骤③中“……”部分的操作是____。
（2）从表中可以得出结论：在一定温度范围，_____。
（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。
闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。
小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。
A．a、b B．b、c C．a、c【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A【解析】【详解】（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。
（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。
2022-2023学年苏科版九年级物理上册第十三章电路初探综合测试试题(含答案及详细解析)
苏科版九年级物理上册第十三章电路初探综合测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、对下列图片中所描述的说法错误的是（）A．形成“爆炸头”，是因为头发上带同种电荷而互相排斥B．将玻璃片抽走后，上面的瓶子也变成红棕色，说明只有气体物质的分子能不停地做无规则运动C．用电压表测量盐水电池两端的电压，其中钢片是电池的正极D．塞子被喷射出去时，蒸汽对外做功，将内能转化为机械能2、工作和生活中，手机已成为人们常用的工具，某智能手机的电池电压最接近（）A．110V B．4V C．220V D．36V3、在国际单位制中，电流的单位（）A．焦耳B．库仑C．安培D．牛顿4、如图所示，充电宝甲正在主机内被充电，充电宝乙已被取出、充电宝丙正在为手充电，则此时（）A．只有甲在输出电能B．只有乙在输出电能C．只有丙在输出电能D．甲、乙、丙都在输出电能5、如图电源电压为6V，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现U bc=U dc=0V，U ab= U ad =6V，若电路中只有一处故障，则其故障原因可能是（）A．小灯泡灯丝断了B．小灯泡被短路了C．开关接触不良D．电流表断路了6、普通手电简的小灯泡正常发光时的电流最接近于（）A．0.03安B．0.3安C．3安D．30安7、如图所示，小敏在做“探究串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面方法中不能够检测出坏灯泡的是（）A．将一根导线与L1并联B．将一个电流表与L2并联C．将一个小灯泡与L1并联D．将一个电压表串联在b点8、小明按图所示的电路图连接了所示的四个电路，其中正确的是（）A．B．C．D．9、下列物品中，通常情况下属于导体的是（）A．玻璃杯B．橡胶手套C．铅笔芯D．陶瓷碗10、利用图所示装置进行实验时，下列关于电路异常现象的解释正确的是（）A．电路中有短路故障电压表示数就为零B．闭合开关S，发现电流表指针反方向摆动是由于电流太大了C．实验中将电流表和电压表位置对调，闭合开关会烧掉电流表D．实验中发现电流表示数为零，电压表示数为电源电压的原因是被测电阻断路第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、在一次实验中，某位同学按照如图（甲）所示的电路正确连接。

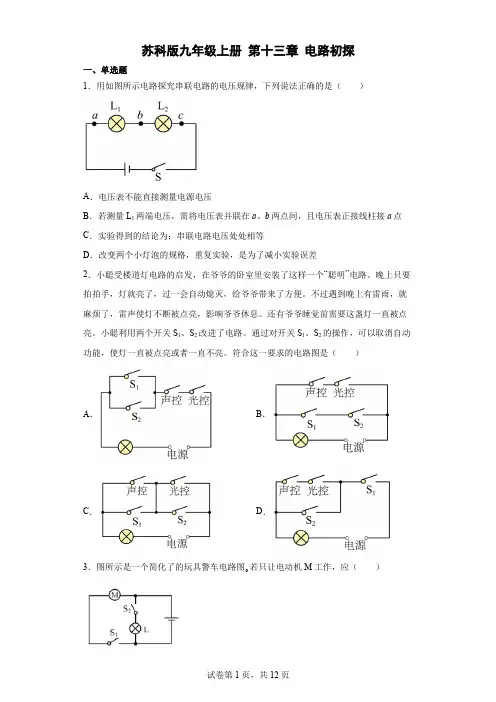

苏科版九年级上册第十三章电路初探(含答案)
苏科版九年级上册第十三章电路初探一、单选题1．用如图所示电路探究串联电路的电压规律，下列说法正确的是（）A．电压表不能直接测量电源电压B．若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了减小实验误差2．小聪受楼道灯电路的启发，在爷爷的卧室里安装了这样一个“聪明”电路。
晚上只要拍拍手，灯就亮了，过一会自动熄灭，给爷爷带来了方便。
不过遇到晚上有雷雨，就麻烦了，雷声使灯不断被点亮，影响爷爷休息。
还有爷爷睡觉前需要这盏灯一直被点亮。
小聪利用两个开关S1、S2改进了电路。
通过对开关S1、S2的操作，可以取消自动功能，使灯一直被点亮或者一直不亮。
符合这一要求的电路图是（）A．B．C．D．3．图所示是一个简化了的玩具警车电路图｡若只让电动机M工作，应（）A．只闭合S1B．只闭合S2C．S1､S2都闭合D．S1､S2都断开4．如图所示，是新一代代步工具电动独轮车，它依靠电力驱动，低碳环保。
其工作电路有如下要求：当电源开关S1闭合时指示灯L亮起，独轮车处于待机状态；再当人站在独轮车上时开关S2自动闭合，电动机M才能启动，开始运动。
下图电路设计符合上述要求的（）A．B．C．D．5．三只小灯泡在电路中的连接如图所示，当开关S突然闭合时，三只灯泡（）A．只有灯L1熄灭B．三只全部熄灭C．L1、L2同时熄灭，L3仍然会发光D．三盏灯都不会熄灭6．在如图所示的电路中，电源电压保持不变。
若开关S从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R1、R2两端的电压之比为（）A．1︰3B．3︰1C．3︰4D．4︰37．某保密室有三道锁，解开一道锁相当于闭合一个开关，只有当第一道人脸识别锁解开时，再放置左手或右手食指成功进行指纹解锁时，门上的绿色通行灯L才会发光。
则下列电路符合要求的是（）A．B．C．D．8．工作和生活中，手机已成为人们常用的工具。
苏科版九年级物理上册 第十三章 电路初探单元综合测试(Word版 含答案)
苏科版九年级物理上册第十三章电路初探单元综合测试（Word版含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。
闭合开关通电后，两灯都能正常发光。
(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________；(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。
【答案】并联串联 0.3A 0.15A（顺序可调换）【解析】【分析】【详解】(1)[1][2]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系，否则是串联。
(2)[3][4]电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A；如果两灯串联，则可判断出通过灯L1的电流是0.3A；如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A。
2．在“探究串、并联电路电流的特点”的实验中：（1）小红把两个灯泡L1，L2串联起来（如图甲所示），闭合开关发现：发现指针偏向如图乙所示的位置，其原因是_____。
线路连接正确后，再次闭合开关S，此时，灯L1较亮，灯L2较暗。
你认为通过灯L1中的电流_____（大于/小于/等于）通过灯L2中电流。
（2）为了验证你的判断是否正确，如果给你一个电流表，如何进行实验验证？验证方案：_____；如果要求不增加任何其他器材的情况下，如何设计实验验证？验证方案：_____。
苏科版物理九年级上册 第十三章 电路初探 检测题(含答案)
第十三章电路初探检测题一．选择题1．如图所示的实物电路，关于它的电路图画法正确的是（）A．B．C．D．2．如图所示，将一节干电池和三只均标有“1.5V、0.5W”的小灯泡接入电路，当开关S1闭合、S2断开时，三只灯泡均能发光。
若将开关S1、S2均闭合，则（）A．只有灯泡L1熄灭B．三只灯泡均熄灭C．灯泡L2、L3熄灭，L1更明亮D．灯泡L3熄灭，L1、L2均更明亮3．某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因，小张用一根导线来检查，当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮。
由此推测故障是（）A．AB两点间存在断路B．AB两点间存在短路C．BC两点间存在短路D．BC两点间存在断路4．随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。
如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（）A．总开关B．电源C．用电器D．电能表5．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab，bc，cd和ac两点，灯L1，L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障是（）A．灯L1与开关S均开路B．灯L2与开关S均开路C．灯L1与开关S均短路D．灯L2与开关S均短路6．学校的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，若前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响。
图中符合要求的电路图是（）A．B．C．D．7．公交车后门左右扶杆上各装有一个按钮开关（用S1、S2表示）当乘客按下任意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关S，后门打开，乘客才能下车、下列四个电路设计符合要求的是（）A．B．C．D．8．汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。
苏科版九年级物理上册13章电路初探综合练习含答案
13章电路初探综合练习一、选择题1．如图为宾馆房间取电房卡，将房卡插入槽中，房间内的用电器才能使用。
房卡的作用相当于电路元件中的A．电源B．开关C．电阻D．导线2．在下图所示的四个电路图中，闭合开关S后，电路能正常工作的是（）A．B．C．D．3．如图所示，闭合开关S后，两个小灯泡L1、L2串联的是（）A．B．C．D．4．如图所示，林芳自制了一个柠檬电池，当她把一个小灯泡接入电路时，发现小灯泡发出了微弱的光，则下列说法中错误的是（）A．柠檬相当于电源，作用是向电路中提供电能，在此过程中将化学能转化为电能B．铜棒和锌棒相当于电源的两极C．灯泡是用电器，其作用是将电能转化为光能和内能D．该电路是一个完整的电路5．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过它们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等6．如图所示是一个能吹出冷风、热风的电吹风简化电路图，图中A是吹风机，B是电热丝，则下列分析正确的是A．只闭合开关S1，电吹风吹出冷风B．只闭合开关S2，电吹风吹出热风C．同时闭合开关S1、S2，电吹风吹出冷风D．同时闭合开关S1、S2，电吹风吹出热风7．如图所示，通过L1的电流和通过L2的电流之比是2∶1，则A1表和A2表的示数之比是（）A．2∶3 B．3∶1 C．1∶2D．2∶18．如图所示，将开关S闭合，灯L1和灯L2均发光，且L1比L2亮。
关于通过A、B、C三个位置的电流IA、I B、I C的大小关系，下列说法正确的是（）A．I A>I B B．I B>I CC．I A=I C D．I A=I B+I C9．图所示的电路中，当开关闭合时，甲电流表的示数为0.6A，乙电流表的示数为0.2A，则下列判断正确是A．通过灯L1的电流为0.6A B．通过灯L1的电流为0.4AC．通过电路总电流为0.8A D．通过灯L2的电流为0.4A10．如图，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及电流的大小关系正确的是（）A．UAB ＞UBCIAB＝IBCB．UAB ＜UBCIAB＝IBCC．UAB ＞UBCIAB＜IBCD．UAB ＝UBCIAB＜IBC11．如图所示电路中，电源两端电压恒为6V，电阻R1的阻值为10Ω，电阻R2的阻值为5Ω。
苏科版物理九年级上册 第十三章 电路初探单元综合测试(Word版 含答案)
苏科版物理九年级上册 第十三章 电路初探单元综合测试（Word 版 含答案）一、初三物理第十三章 电路初探 易错压轴题提优（难）1．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。
小宇用图甲所示的电路继续进行探究：(1)测量电源及灯泡两端电压，电压表接在AB 两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V ；(2)接着小宇直接将电压表接A 点的接线改接到D 点，闭合开关后，发现电压表_______；(3)纠正错误后，小宇测出导线BC 间的电压大约为0.05V 。
由此得知导线分压可能是造成结论与猜想不符的原因。
为了能更明显地观察到导线分压的现象，应选择较__（选填“粗”或“细”）的导线，原因是在长度和材料相同时，__________电阻越大。
【答案】L 1 1.7 指针反偏（或指针偏向0刻度线的左边） 细 橫截面积越小【解析】【分析】【详解】(1)[1]电压表要和被测用电器并联，当电压表接在AB 两点时，和灯L 1并联，所以测的是L 1两端的电压。
[2]根据乙图，电压表选择的是0—3V 的量程，分度值为0.1V ，所以电压表的示数为1.7V 。
(2)[3]将电压表接A 点的接线改接到D 点，闭合开关后，电流从电压表的负接线柱流入正接线柱流出，此时电压表接反了，所以指针会反向偏转。
(3)[4][5]为了让分压更加明显就是要增大导线的电阻，所以要选择更细的导线，因为在材料和长度一定是，导体的横截面积越小电阻越大。
2．在探究“并联电路干路电流与支路电流的关系”时：(1)如果有3个电阻123R R R 、、，对阻值的要求是：__________。
A 三个电阻的阻值都相等B ．三个电阻的阻值可以有两个相等C ．三个电阻的阻值都不相等(2)小明的实验记录如表格，请把第二次和第三次所用电阻填入表中：（________） 次数所用电阻 支路电流I 1/A 支路电流I 2/A 干路电流I /A 1 R 1、R 223(3)如果某次实验第一条支路电流大约0.5A，第二条支路电流大约0.4A，那么他在实验中所选择电流表的量程应该是________。
苏科版九年级上册物理 第十三章 电路初探检测题(WORD版含答案)
苏科版九年级上册物理第十三章电路初探检测题（WORD版含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。
通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。
充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。
改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。
电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。
多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。
现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。
【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。
(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U =(3)[3]根据上题所得公式Q U C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯ (4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为S C d ε=则 111S C d ε= 222S C d ε=因为多电容器串联时 121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为 121221US S S d C S d Q U ε+==2．图甲是安装在木板正面的部分电路，其中a 、b 、c 、d 是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L 1、L 2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。
