激光焊锡与传统烙铁焊锡的差异与比较

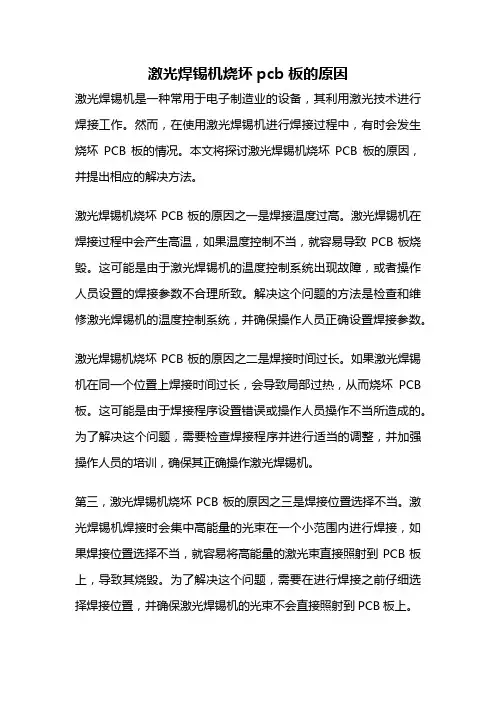

激光焊锡机烧坏pcb板的原因
激光焊锡机烧坏pcb板的原因激光焊锡机是一种常用于电子制造业的设备，其利用激光技术进行焊接工作。
然而，在使用激光焊锡机进行焊接过程中，有时会发生烧坏PCB板的情况。
本文将探讨激光焊锡机烧坏PCB板的原因，并提出相应的解决方法。
激光焊锡机烧坏PCB板的原因之一是焊接温度过高。
激光焊锡机在焊接过程中会产生高温，如果温度控制不当，就容易导致PCB板烧毁。
这可能是由于激光焊锡机的温度控制系统出现故障，或者操作人员设置的焊接参数不合理所致。
解决这个问题的方法是检查和维修激光焊锡机的温度控制系统，并确保操作人员正确设置焊接参数。
激光焊锡机烧坏PCB板的原因之二是焊接时间过长。
如果激光焊锡机在同一个位置上焊接时间过长，会导致局部过热，从而烧坏PCB 板。
这可能是由于焊接程序设置错误或操作人员操作不当所造成的。
为了解决这个问题，需要检查焊接程序并进行适当的调整，并加强操作人员的培训，确保其正确操作激光焊锡机。
第三，激光焊锡机烧坏PCB板的原因之三是焊接位置选择不当。
激光焊锡机焊接时会集中高能量的光束在一个小范围内进行焊接，如果焊接位置选择不当，就容易将高能量的激光束直接照射到PCB板上，导致其烧毁。
为了解决这个问题，需要在进行焊接之前仔细选择焊接位置，并确保激光焊锡机的光束不会直接照射到PCB板上。
激光焊锡机烧坏PCB板的原因之四是设备维护不当。
激光焊锡机作为一种高精密设备，需要定期进行维护保养，以确保其正常运行。
如果设备长时间未进行维护，可能会导致各种故障，从而烧坏PCB 板。
因此，要解决这个问题，需要定期进行设备维护，并保证设备的正常运行。
激光焊锡机烧坏PCB板的原因可能包括焊接温度过高、焊接时间过长、焊接位置选择不当和设备维护不当等。
为了避免这些问题，需要进行设备维护和操作人员培训，并确保激光焊锡机的温度控制和焊接参数设置合理。
只有这样，才能有效地防止激光焊锡机烧坏PCB板，保证电子制造工作的顺利进行。
激光焊接分类及应用领域
激光焊接分类及应用领域激光焊接是一种常见的焊接技术，适用于多种材料的焊接，如金属、塑料、玻璃等。
根据激光器的类型和应用需求，激光焊接可以分为几个不同的分类。
以下是对激光焊接分类及其应用领域的详细解释。
1. 激光传统焊接：激光传统焊接是最常见的激光焊接技术，主要应用于金属材料的焊接。
它使用高能量密度的激光束将金属材料加热到熔化点，然后通过材料的表面张力和焊接材料的强度来进行连接。
这种焊接技术通常用于汽车、航空航天、电子设备制造等行业。
2. 激光深熔焊接：激光深熔焊接是一种高能量激光焊接技术，常用于金属材料的厚板焊接。
它通过将激光束聚焦到很小的点上，产生高能量密度，使材料瞬间融化并深入焊缝，在快速冷却的情况下形成均匀的焊缝。
这种焊接技术主要应用于航空航天、船舶制造、石油化工等需要高强度焊缝的领域。
3. 激光合金焊接：激光合金焊接是一种特殊的焊接技术，使用激光束将两个或多个不同材料的金属零件熔化在一起，形成均匀的合金焊缝。
这种焊接技术通常应用于金属零件的制造和修复，如汽车制造、管道连接、电子设备组装等。
4. 激光透明材料焊接：激光透明材料焊接是一种专门用于玻璃、陶瓷等透明材料的焊接技术。
由于透明材料对激光束的吸收较小，传统的焊接方法很难实现对透明材料的焊接。
而激光焊接技术利用了激光束的高能量密度和聚焦能力，能够有效地加热透明材料表面，形成均匀的焊接缝。
这种焊接技术适用于光学元件、光纤通信设备、医疗器械等领域。
5. 激光微细焊接：激光微细焊接是一种高精度、高质量的焊接技术，可以实现微小尺寸零件的连接。
它通常用于电子设备制造、精密仪器仪表、医疗器械等领域，例如焊接电子芯片、微型传感器、细线连接等。
总结起来，激光焊接是一种广泛应用于各行各业的焊接技术，可以根据不同的材料和应用需求进行分类。
通过激光传统焊接、激光深熔焊接、激光合金焊接、激光透明材料焊接和激光微细焊接等不同的焊接方式，可以实现对金属、塑料、玻璃等材料的高效、高质量焊接。
焊锡的种类规格和优缺点
焊锡的种类规格和优缺点
一、焊锡种类
焊锡是一种由锡或铅为主的金属合金，通常用于连接电子元器件、电线、电缆等。
根据成分和特性，焊锡可以分为以下几种类型：
1.纯锡焊锡：纯锡焊锡是一种由纯锡组成的焊锡，具有较好的流动性和润湿性，但机械强度较低。
2.铅基合金焊锡：铅基合金焊锡是一种由锡和铅组成的合金，具有较好的机械强度和抗腐蚀性，但流动性和润湿性较差。
3.镉基合金焊锡：镉基合金焊锡是一种由锡、铅和镉组成的合金，具有较好的流动性和润湿性，但价格较高且对人体有害。
4.铋基合金焊锡：铋基合金焊锡是一种由锡、铅和铋组成的合金，具有较好的机械强度和抗腐蚀性，但价格较高。
二、焊锡规格
焊锡的规格通常以成分和含量的比例来表示，常见的焊锡规格有以下几种：
1.63/37焊锡：63%的锡，37%的铅，是最常用的焊锡。
具有较好的流动性和润湿性，适用于大多数电子产品的焊接。
2.45/55焊锡：45%的锡，55%的铅，比63/37焊锡硬度高。
适用于需要较高机械强度的场合。
3.40/60焊锡：40%的锡，60%的铅，比45/55焊锡流动性好。
适用于需要快速流动的场合。
三、焊锡优缺点
1.优点：
a.具有良好的流动性和润湿性，能够有效地连接电子元器件。
b.具有较好的机械强度和抗腐蚀性，能够保证焊接点的稳定性和可靠性。
c.价格相对较低，广泛用于电子产品制造领域。
2.缺点：
a.容易受到氧化和腐蚀，需要在使用前进行预处理。
b.在焊接过程中会产生有害物质，如铅烟、镉烟等，对人体健康有一定影响。
2023年激光焊锡机行业市场分析现状
2023年激光焊锡机行业市场分析现状激光焊锡机是一种使用激光技术进行焊接的设备，广泛应用于电子、通信、汽车、家电等行业。
随着金属材料在各个领域的应用不断增加，激光焊锡机的市场需求也在不断增长。
目前，全球激光焊锡机市场规模约为几十亿美元。
在中国市场，激光焊锡机行业发展较为迅速。
据统计数据显示，中国的激光焊锡机市场规模已经超过10亿元。
作为全球最大的电子产品生产和出口国，中国的激光焊锡机需求主要来自电子制造业。
在电子制造业中，激光焊锡机的应用主要集中在电子连接器、芯片封装等领域。
传统的焊接方法往往需要使用焊锡，并且焊接过程需要将焊锡加热至熔点。
而激光焊锡机采用激光束直接进行焊接，无需焊锡，且焊接速度快、精度高。
因此，激光焊锡机在电子制造业中具有较大的市场潜力。
此外，激光焊锡机还可以应用于其他行业。
比如汽车制造业，汽车的制造过程中需要进行大量的焊接工作，而激光焊锡机可以在保证焊接质量的同时提高生产效率。
在家电行业，激光焊锡机可以用于制造冰箱、洗衣机、空调等产品的内部部件的连接。
然而，激光焊锡机市场仍存在一些挑战。
首先，激光焊锡机的价格较高，这限制了一部分小企业的采购能力。
其次，激光焊锡机技术仍在不断研发和改进中，一些高精度、高性能的激光焊锡机仍有待开发。
最后，激光焊锡机市场竞争激烈，很多企业需不断创新和提升品质，才能在市场中获得竞争优势。
综上所述，激光焊锡机市场正在逐步发展壮大，其应用领域广泛，并且市场需求持续增长。
为了应对市场竞争和满足不同行业的需求，激光焊锡机企业需要加大研发投入，提高产品性能和质量，不断创新，为客户提供更好的解决方案。
激光焊接方法
激光焊接方法激光焊接是一种焊接方法，它利用一种有限多个射束形成的激光来加热金属材料，通过其凝聚力实现焊接。
激光焊接比传统焊接方法具有许多优点，如更高的焊接速度、对被焊物的均匀性和无缺陷性以及更高的精度等等。
激光焊接的原理激光焊接原理是将一个或多个激光束聚焦到被焊物，产生的高温使被焊物的表面封闭，形成一个连接。
这是通过瞬时的高温加热被焊物，使其表面汽化，并形成一个封闭的表面，然后两个表面之间形成一个连接，从而实现焊接。
激光焊接有能够持续加热及脉冲激光加热两种方法，其中脉冲激光加热在一般条件下更常用。
激光焊接技术特点激光焊接避免了传统方法需要使用焊接材料的过程，激光焊接无需焊接材料，因此该工艺可以节省材料成本和时间成本，焊缝的有效封闭性也比传统焊接方法更好，在一定程度上减少了耗能。
激光焊接还具有操作简单、适用范围广泛等特点，能够实现对各种金属材料、非金属材料和半导体材料的加工。
激光焊接前、中、后处理激光焊接前处理：金属表面清洁有助于提高连接的结合力度。
焊接前要求金属表面清洁，在准备焊接工件的表面上没有油污、污垢、氧化物层。
激光焊接中处理：激光焊接中处理的最重要的是聚焦激光，聚焦激光的质量则是决定焊接结合力的主要因素。
激光焊接的焊接深度大小与焦点的位置有关，在激光焊接中，焊接深度大小对焊接质量有着非常重要的影响。
激光焊接后处理：焊接后需要进行焊接表面整理，磨削等操作。
焊接后处理的主要目的是除去焊接接头的杂质，减少和抚平焊缝表面，并使焊接接头的结构特性达到设计要求。
激光焊接质量检测激光焊接质量检测的目的是检测激光焊接过程中构成缺陷的原因，及时发现和消除焊接缺陷，确保焊接接头的质量。
常用的焊接质量检测方法包括磁粉检测法、显微镜检测法和微观失效分析等。
激光焊接应用激光焊接应用于电子、电子设备、机电一体化产品的制造，具有精度高、焊接速度快等优点，这些产品都需要较高要求的焊接精度，而激光焊接能够满足这一要求。
此外，激光焊接还可用于航空航天、高速公路、高级医疗等领域，能够提高生产效率，提升产品质量。
激光焊锡机工作原理
激光焊锡机工作原理
激光焊锡机主要由激光发生器、聚焦镜、光学系统、控制器、机械系统及电源系统等组成。
激光焊接是在高能量密度的激光束激发下，利用光学系统将激光聚焦在工件上，使其局部熔化，而不损伤工件。
当激光束作用于金属材料时，由于光的反射、折射和散射等作用，会在金属材料表面产生一定的能量密度，当这种能量密度大于金属材料的熔点时，就会使金属材料局部熔化而形成熔池。
激光焊接方法是在没有熔化和融化金属的情况下使工件完成焊接。
激光焊的工作原理：
当用一束强脉冲激光照射到需要焊接的工件表面时，由于强脉冲激光与工件表面的相互作用力很大，可使被焊区域产生熔化或半熔化状态。
在此状态下进行焊接时，焊料的熔化和蒸发速度很快，因此焊接时间非常短。
由于在此焊料的熔化和蒸发速度较快，因此可以利用大输出功率脉冲激光对小直径和薄壁材料进行焊接。
通过调节激光器输出功率、聚焦镜焦距、焦点位置、光斑大小等参数可以实现对焊料熔池形态和尺寸的控制。
—— 1 —1 —。
激光焊接技术的工艺与方法
激光焊接技术的工艺与方法激光焊接技术是一种非常重要且广泛应用于工业生产领域的焊接方法。
它利用高能量密度的激光束来加热工件表面，使其达到熔化点，然后通过材料的自身熔化来进行焊接。
激光焊接技术具有高精度、高效率和不受材料性质限制等优点，因此在汽车制造、电子设备、航空航天等领域得到广泛应用。
本文将重点探讨激光焊接技术的一些常见工艺与方法，以及其在实际应用中的一些注意事项。
一、工艺常见方法1.传统激光焊接传统激光焊接是指使用高功率连续波激光进行焊接的方法。
其工作原理是将激光束聚焦到非常小的焦点上，通过光能的聚焦来使工件表面局部熔化，形成焊缝。
该方法适用于焊接厚度较大的工件，具有焊缝宽度窄、焊缝深度大的优点。
然而，由于激光能量密度较高，容易引起工件变形和热裂纹等问题，需要进行严格的控制和预热处理。
2.脉冲激光焊接脉冲激光焊接是指使用高能量脉冲激光进行焊接的方法。
相比传统激光焊接，脉冲激光焊接的能量密度更高，激光束作用时间更短，因此在焊接过程中对工件的热影响较小。
这种方法适用于对焊接过程热输入要求较低的材料，如薄板、精密仪器等。
脉冲激光焊接还可以实现连续拼接焊接和高速激光焊接等特殊要求。
3.深熔激光焊接深熔激光焊接是一种通过在焊接过程中使工件局部熔化并加热至汽化温度，利用金属蒸汽对激光束进行抑制，从而实现深熔焊接的方法。
该方法适用于要求焊缝深度较大的工件，如不锈钢、铝合金等。
在深熔激光焊接过程中，需要控制好激光束的功率和速度，以确保焊缝的质量和形状。
二、实际应用注意事项1.材料选择在激光焊接过程中，不同材料对激光的吸收率和热传导率不同，因此在选择焊接材料时需要考虑其适应激光焊接的特性。
同时还需要考虑材料的熔点、热膨胀系数等参数，以确保焊接质量。
2.焊接参数控制激光焊接的参数包括激光功率、激光束直径、焦距、焊接速度等多个方面。
这些参数的选择和控制直接影响焊缝的质量和性能。
因此，在实际应用中需要通过试验和实践确定最佳的焊接参数。
非接触式激光钎焊工艺研究
非接触式激光钎焊工艺研究摘要：电子装联领域普遍采用纯手工接触式烙铁钎焊工艺，接触式钎焊操作过程中易产生空间干涉及损害线材传输性能，影响批量产品钎焊效率及质量。
激光钎焊作为非接触式钎焊工艺的典型代表，在焊接加热过程中无需直接接触待加工零件，钎焊过程无任何干涉及应力残留，在微电子工业及印制电路板装联行业中得到了广泛应用。
本文主要针对非接触式激光钎焊工艺进行研究，重点阐述了激光钎焊工艺原理、激光钎焊工艺特点及激光钎焊工艺参数研究等等。
主题词：钎焊热传导功率焦点反射率质量1引言钎焊连接技术是将焊料及被焊金属同时加热到最佳温度，依靠熔融焊料润湿填满被焊金属接头间隙并与之形成金属合金结合的一种过程。
按钎焊时对焊件加热的方法和条件不同来划分，钎焊工艺可分为接触式钎焊及非接触式钎焊两大类，接触式钎焊工艺方法主要有烙铁钎焊、电阻钎焊等，非接触式钎焊工艺方法主要有激光钎焊、红外钎焊、感应钎焊等。
非接触式钎焊在焊接加热过程中无需直接接触待加工零件，焊接过程无干涉及应力残留，应用最广泛的非接触式钎焊工艺为激光钎焊工艺。
随着电子装联行业加工工艺的不断发展，针对连接器、印制板及接线端子尺寸的进一步微小化，传统的接触式烙铁钎焊存在明显工艺瓶颈，当加工零件表面比较复杂时易产生干涉，无法实现微小空间焊接作业。
同时，线缆信号传输品质及传输速率要求在不断提升，接触式钎焊工艺存在对线材传输性能及热敏器件过热损害的隐患。
激光钎焊作为一种非接触式加工手段，以其独特的优势越来越受到厂商的青睐，其在连接器及线材行业中的应用越发不容忽视。
目前，激光钎焊生产线已大规模出现在电子工业中，特别是在微电子工业中得到了广泛的应用。
近年来，激光钎焊技术又逐渐应用到印制电路板的装联过程中，随着电路的集成度越来越高，零件尺寸及引脚间距越来越小，以往的工具已经很难在细小的空间操作，激光由于不需要接触到零件即可实现焊接，很好的解决了这个问题，具有非常可观的市场前景和需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
激光焊锡与传统烙铁焊锡的差异
随着科技的发展，电子加工方面对于焊锡工艺的要求越来愈高，传统焊锡机焊锡工艺已经满足不了一些微小器件的精密焊接，此时激光焊锡机恰好能够弥补传统焊锡机这一点的不足。
激光焊锡和传统焊锡相比主要存在以下几点差异：
1.对工件表面的适应差异
在激光焊锡机应用中发现，当焊接一些表面比较复杂的工件时，传统的的焊锡机由于烙铁头和送丝装置占用空间比较大，很容易和工件表面的元器件发生干涉。
而激光焊锡可以采用点锡膏及或者送丝装置，搭配激光非接触式的加热特性，占用空间较小，相较于传统焊锡机比较不易产生干涉，所以激光焊锡机对于工件的适应性更强。
2.对焊接元器件性能影响差异
传统焊锡机对焊点焊接时是整板加热，即焊接时要想使焊接位置达到焊接需要的温度，就要对焊点持续加热，这样做不仅时间长，而且会造成整块板子一起升温，然而有些工件上会存在一些热敏元件，当工件温度达到一定高度时会对这类热敏件的性能产生影响，这无疑时产品性能上不允许的。
相对于传统焊锡机，激光焊锡是局部加热，具有加热时间短，升温速度快，对周围器件性质影响较小的优点，在激光焊锡时，激光只对光斑所照射到的部分进行加热，局部温度上升较快，很快就能够使焊点达到焊接要求的温度，因为升温快时间短，焊点周围区域温度上升有限，故而对其他元器产生的热影响较小。
3.焊锡的接触方式不同
传统焊锡机采用接触式焊接，焊接时烙铁头势必会给焊接工件一定的压力。
但是在一些高端的传输领域，存在着传输风险。
相比之下激光焊接能很好的规避这一风险，激光焊接采用非接触式焊接，不会对焊接元器件产生压力，可以很好的防止因为压力对元器件产生的影响。
4.耗材方面的不同
传统焊锡工艺使用烙铁头提供所需要热量，随着焊接的进行，烙铁头老化焊锡温度达不到焊接要求，就必须要更换烙铁头，会增加焊接成本，而激光焊接不使用烙铁头焊接，则不会产生烙铁头损伤，减少生产成本。
而且激光焊接时焊接温度稳定，焊接质量稳定。
5.加工精度的差异
传统焊接由于焊接工艺本身的限制，焊接精度有限，而激光焊接，光斑可达微米级别，焊接精度远远高于传统焊锡机的焊接精度。
6.耗能方面
传统焊锡工艺由于加热方式是整板加热造成很多热量无意义损耗，加大电能的损耗，而激光焊接局部加热热量消耗较小，而且不焊接时不会有热量产生节省电能减少成本。
总的来说激光焊锡机相较于传统焊锡机工艺适应能力更强，更加节能，耗材少，能够更好的减少生产成本，提高焊接质量。
激光焊锡必将得到越来越广泛的应用。
