F系列平行轴斜齿轮减速机型号选型尺寸

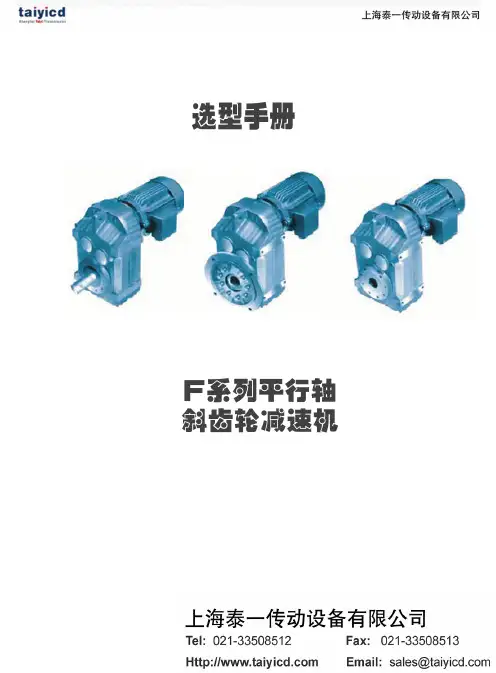

F系列平行轴斜齿轮减速机_选型手册
Ｆ系列平行轴斜齿轮减速机选型手册目录选型指南 性能特点及选型方法 减速机服务系数 结构设计方案 型号与标记 安装形式 电机接线盒位置安装形式输入功率及许用转矩减速机重量润滑油量表详细技术参数 选型参数表 ０．１８／０．２５／０．３７ ｋＷ 选型参数表 ０．５５／０．７５ ｋＷ 选型参数表 １．１／１．５ ｋＷ 选型参数表 ２．２／３／４ ｋＷ 选型参数表 ５．５／７．５ ｋＷ 选型参数表 １１／１５／１８．５ ｋＷ 选型参数表 ２２／３０／３７ ｋＷ 选型参数表 ４５／５５／７５／９０／１１０／１３２／１６０／２００ ｋＷ 低转速按扭矩选型表 ２００－１８０００ Ｎｍ详细外型安装尺寸参数 外型安装尺寸／轴伸输出及空心轴安装 外型安装尺寸／小法兰安装 外型安装尺寸／法兰安装 外型安装尺寸／轴输入及Ｆ、Ｒ系列组合 外型安装尺寸／带电机连接法兰电机参数表Ｆ系列平行轴斜齿轮减速机 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１１ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１３ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１５ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１８ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２０ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２２ ．．．．．．．．．．．．．．．．．．．．．．２３ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２５ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２８ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２９ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３０ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３２。
SEW电机选型
2) 动态功率：
➢ 旋转运动：P＝
JT×nT2
91200×tA×η
P－Kw，计算动功率 JT－Kg·m2，转动惯量 nT－rpm，转动速度 tA －s，起动时间
➢ 线性运动：惯性力F=ma；质量m－Kg；起动加速度a－m/s2
SEW-广州应用技术处 / 2008年3月
Driving the world
对R..F减速电机,当通过法兰安 装时,许用径向载荷为选型表中 的50%
更高许用载荷 安装重载轴承或精确考虑受力作用角和旋转方向
SEW-广州应用技术处 / 2008年3月
Driving the world
选型
SEW EURODRIVE Driving the world.
17
（2）径向力的计算
开式齿轮、皮带轮（PB,VB,TB）、链轮传动时，径向力应考虑传动部 件系数。
SEW-广州应用技术处 / 2008年3月
Driving the world
选型
SEW EURODRIVE Driving the world.
四、确定合适的SEW使用系数——fB
R、F、K、W系列使用系数fB的确定
14
I ： 惯性加速系数 ≤0.2 II ：惯性加速系数 ≤3 III ：惯性加速系数 ≤10
SEW-广州应用技术处 / 2008年3月
Driving the world
选型
SEW EURODRIVE Driving the world.
7
根据旧型号或其他厂家产品选型
● 详细了解使用情况 ● 根据提供产品的参数选取 ● 参考外形尺寸（出轴、地脚、法兰、外形） ● 其他 ● 完整的整机描述
！不同公司产品的使用系数不能比较（可以参考）
减速机四大系列
减速机四大系列四大系列减速机分为F系列平行轴斜齿轮减速机、K系列斜齿轮-伞轮减速机、R系列硬齿面减速机、S系列斜齿轮-涡轮减速机。
鲁德传动设备有限公司直销四大系列减速机具体资料：1.。
F系列平行斜齿轮减速机F系列减速机结合国际技术要求制造，具有很高的科技含量，节省空间，可靠耐用。
F系列减速机承受过载能力高，功率可90KW 以上，能耗低，性能优越，减速机效高达95% 以上，振动小嗓音低，节能高。
F系列减速机选用优质锻钢材料，钢性铸铁箱体，齿轮表面经过高频热处理，经过精密加工，确保轴平行度和定位的精度，这一切构成了齿轮传动总成的减速机配置了各种类电极，形成了电极一体化，完全保证了产品使用质量特性。
F系列减速机技术参数：功率：0.12KW～200KWF系列减速机转矩：3N·m～22500N·mF系列减速机输出转速：0.06～374r/minF系列减速机型号：1 、F型—----普通轴伸联轴平行轴斜齿减速器；2 、FA 型—-- 轴装式平行轴斜齿减速器；3 、FF 型—-- 法兰式平行轴斜齿减速器；4 、FAF 型—轴装法兰式平行轴斜齿减速器。
标记：2.。
K系列斜齿轮-伞轮减速机K系列减速机是多级斜齿轮的组合，比单级蜗轮减速机具有更高的效率。
K系列减速机是在模块组合体系的基础上设计的，有极其多的电机组合，安装位置和结构方案，具有高双转矩效率与高寿命齿轮，备有底脚安装、法兰安装和轴装型式.k系列减速机的技术参数：k系列减速机输出转速：0.1~530k系列减速机输出转距：≤18000N.mk系列减速机电机功率：0.12~200KWk系列减速机的联接代号及形式：K-底脚安装、轴伸式联接KA-轴装式联接、底脚支承KF-法兰安装、轴伸式联接KAF-法兰安装、轴装式联接3.。
R系列硬齿面减速机R系列减速机选用优质钢性铸铁箱体，箱体的硬度和撞击性能得到大大的提高，采用了系列化，模块化的设计思想,传动比分级细密，传动效率高，耗能低，性能优越，有广泛的适应性。
F平行轴斜齿轮减速机样本
80 100 120 140 170 210
ቤተ መጻሕፍቲ ባይዱ
300 350 410 490 570 670
5 10 5 7.5 5 15
70 80 110 125 160 180
43 53.5 64 74.5 95 116
12 14 18 20 25 28
M16 M16 M20 M20 M24 M24
(2)FA 型 减 速 器 主 要 尺 寸
规 格 结 构 型 式 输 入 功 率 /kW 传 动 比 许 用 转 矩 /N m 0.18～ 3 0.18～ 3 0.18～ 5.5 37 47 67 77 87 97 107 127 FA 型 , F 型 , FF 型 , FAF 型 0.37～ 11 0.75～ 22 1.1～ 30 2.2～ 45 7.5～ 90
g6 120 120 160 200 250 300 350 450
h1 112 128.1 159.5 200 246.7 285 332.4 382.6
K8 K9 30 41.5 22 54 52 67 49 76 57 85 88 100 105 121 138 153
O7 O8 169 120 185 150 217 180 275 210 336 240 405 300 450 350 530 410
F A
87— Y0.75— 4P— 118— H6
轴 孔 向 上 安 装 型 式 传 动 比 1: 118 Y 系 列 电 机 , 0.75KW4 级 87 规 格 轴 装 式 行 轴 斜 齿 减 速 器
二 , 型 式 与 尺 寸 ( 1) F 型 减 速 器 主 要 尺 寸
型 号
A0 77 93
d 25k6 30k6
德国西门子弗兰德减速机型号参数大全
弗兰德斜齿轮蜗轮蜗杆减速机（齿轮马达）
❖
弗兰德MOTOX-N蜗轮蜗杆齿轮马达有4种规格， 额定扭矩可达1,500 Nm，安装功率可达15kW， 并且为客户提供最优化的尺寸等级。弗兰德 MOTOX-N蜗轮蜗杆齿轮马达有4种规格，额定 扭矩可达1,500 Nm，安装功率可达15kW，并 且为客户提供最优化的尺寸等级。 蜗轮蜗杆齿 轮马达为两级传动，在输出端采用经严格试验 及测试的CAVEX蜗轮副。输入轴采用模块化设 计的斜齿轮副。 高效的减速机提供更加紧凑的 传动方案，节省了空间，节约了用户的成本。
德国西门子弗兰德减速机型号参数 大全
弗兰德斜齿轮伞齿轮减速机（齿轮马达）
❖ 弗兰德MOTOX-N伞齿轮式齿轮马达可提供14种规格，承载扭矩可达78,000Nm， 安装功率可达200kW，并且提供最优化的尺寸等级。弗兰德MOTOX-N伞齿轮式 齿轮马达可提供14种规格，承载扭矩可达78,000Nm，安装功率可达200kW，并 且提供最优化的尺寸等级。与过去的系列相比，新系列承载扭矩能力提高了80%， 其传输速比增加了5倍，这样在很多情况下提供了一个更加紧凑的驱动方案，节 省了安装空间,节约了用户的成本。
德国西门子弗兰德减速机型号参数 大全
此课件下载可自行编辑修改，供参考！ 感谢你的支持，我们会努力做得更好！
德国西门子弗兰德减速机型号参数 大全
弗兰德平行轴斜齿轮减速机（齿轮马达）
❖ 弗兰德MOTOX-N平行轴式齿轮马达有
14种规格，额定扭矩可达75,000 Nm， 安装功率可达200kW，并且为客户提供 最优化的尺寸等级。弗兰德MOTOX-N 平行轴式齿轮马达有14种规格，额定扭 矩可达75,000 Nm， 安装功率可达 200kW，并且为客户提供最优化的尺寸 等级。与过去的系列相比，其承载能力 提高了60%，传输速比增加了5倍。这 样在很多情况下为您提供了一个更加紧 凑的传动方案，节省了安装空间，节约 了您的成本。 ❖ FD38B-M71S4、FD188B-Z48-M80S4、 FD68B-M80M4、FD88B-M90S4、 FZ48B-M90L4、FZ38B-M100L4、 FD128B-M112MB4、FZ108BM132SB4、FD148B-M132MB4、 FD188B-M160L4、FZ168B-G180L4、 FZ128B-G200L4、FZ128BAMHE225SP4、FZ168B-AM280MV6、 FZ168B-AMHE280MV4、FZ188BAM315LZE6、FZ188B-AM315MZE4
减速电机的分类与选型
减速电机的分类与选型根据减速机的内部传动结构以及外型和连接方式，常常将减速机分为以下几类1）K、S、R、F系列斜齿轮减速机（四大系列减速机）K系列减速机全称为K系列斜齿轮-伞齿轮减速机，S系列减速机的全称为S 系列斜齿轮-蜗轮蜗杆减速机，R系列全称为R系列斜齿轮减速机，F系列全称为F系列平行轴-斜齿轮减速机。
每一系列的内部传动结构都不相同，各自的传动效率和性能也有区别，需根据设备的性能要求以及实际应用条件来选择。
2）RV、VF系列蜗轮蜗杆减速机RV、VF系列蜗轮蜗杆减速器是按Q/ZJI-2000技术质量标准设计制造的，该系列在符合国家标准GBI0085-88圆柱蜗轮蜗杆参数的基础上采用ZK齿锥面包络蜗轮蜗杆制造，并设计有“方箱型”薄壁花纹散热片，用优质率铝合金压铸而成。
3）其他类别除了以上两类比较常用的减速机外，还有B/JXJ(摆线针）、WP、WSH系列减速机，QTM系列斜齿-准双曲面齿轮减速机、RC系列以及一些定制的减速机等。
定制类减速机由于价格偏贵一般不常用，除非有特定要求，以韩国25T污泥干化项目为例，为了同时满足较大的减速比和扭矩，还兼顾体积小的特点，我们选用了一款用在申克称上的定制减速机--SBD系列专用减速机。
选型注意事项一、类型选择K、S、R、F系列减速机性能略强于其他系列，建议优先选择。
RV、FV减速机价格相对便宜一点，但是当减速比较大时不宜选择，容易出现剃齿现象。
2）参数大小①额定转矩应大于计算出来的转矩；②减速比可略大于计算值；③额定输出转速可略大于计算出来的转速；④减速机使用系数应该大于1（使用系数取值通常在0.8到2之间）。
3）选型手册选型手册中的参数通常是配过了电机的参数，并略微留有余量（输出转速通常是电机在30Hz的情况下的计算值），实际选型时可将计算出来的参数（减速比I、输出转速N和输出扭矩T1）告诉供应商，寻求性价比最高的一款，综合考虑后1320A水冷型选择的减速机为S系列斜齿轮-蜗轮蜗杆减速机。
四大系列减速机产品标准
四大系列减速机产品标准减速机是工业生产中常见的设备之一，用于降低旋转轴的速度和输出功率，并提供适合特定应用的扭矩。
在市场上，有许多不同类型的减速机产品，其中四大系列是常用的，包括平行轴、斜齿轮、行星轮和螺旋锥齿轮减速机。
本文将就这四大系列减速机产品标准进行相关参考内容的介绍。
1. 平行轴减速机平行轴减速机是一种常见的减速机类型，其特点是输入轴与输出轴平行，并通过齿轮传动来实现减速效果。
平行轴减速机的标准通常包括以下内容：a) 尺寸和重量：标准应提供减速机的几何尺寸和重量信息，以便用户在安装和使用时能够合理安排空间和承重。
b) 输入轴和输出轴参数：标准应包含输入轴和输出轴的直径、长度、材料等详细参数，以确保用户在选择减速机时能够满足其应用的扭矩和转速要求。
c) 齿轮传动参数：标准应包含齿轮的模数、齿数、螺旋角等参数，以确保减速机的传动效率和使用寿命。
d) 轴向力和径向力：标准应提供减速机在工作时产生的轴向力和径向力的计算方法或指导，以帮助用户设计减速机的支撑结构和轴承。
2. 斜齿轮减速机斜齿轮减速机是一种常用于高扭矩和低转速应用的减速机类型，其标准通常包括以下内容：a) 齿轮副参数：标准应提供斜齿轮的模数、齿数、螺旋角等参数，以确保减速机的传动效率和使用寿命。
b) 接触疲劳寿命：标准应包含斜齿轮的接触疲劳寿命计算公式或方法，以帮助用户评估减速机的使用寿命和可靠性。
c) 齿轮精度等级：标准应根据减速机的使用要求，提供相应的齿轮精度等级标准，以确保减速机的传动效率和运行平稳性。
3. 行星轮减速机行星轮减速机是一种结构紧凑、转矩输出稳定的减速机类型，其标准通常包括以下内容：a) 内齿轮副参数：标准应提供行星轮减速机内齿轮副的参数，包括内齿轮的模数、齿数、螺旋角等，以确保减速机的传动效率和使用寿命。
b) 形状参数：标准应提供行星轮减速机的几何尺寸、重量等参数，以便用户在安装和使用时能够合理安排空间和承重。
（完整版）关于德国SEW减速机四大系列选型和型号问题
（完整版）关于德国SEW减速机四大系列选型和型号问题关于德国SEW减速机四大系列选型和型号德国SEW减速机相信用过的客户都知道SEW品牌和质量，SEW （中文名：赛威）目前进口品牌四大系列减速机市场占有率前三甲有：德国SEW，弗兰德（西门子收购），诺德，其中德国SEW市场占有率最高，弗兰德第二，诺德第三，国产的四大系列基本上是仿制德国SEW来生产制造的，有的甚至是连尺寸都是仿制SEW生产出来的，不过品质，我相信广大消费者用过了才知道什么是骡子什么是马了。
我不从洋媚外！不过工业产品这块确实是老外做的产品质量更好一些！不否认中国的产品也逐步在往世界一流品质靠拢！废话不多说了，今天主要是想讲一讲，德国SEW减速机选型的问题。
我是SEW的经销商！因为碰到许多客户打电话来选型时，发现许多客户对SEW 产品不了解，我这里说点废话，那些反感SEW经销商的客户，你们在购买一两台SEW减速机的时候，你们有没有想过去找SEW厂家业务员询价和需要图纸，技术参数方面的支持，是不是感觉人家对你不屑一顾？这个不能怪人家，SEW业务员每年SEW公司要求的业务员的销售额多的要达到几千万，你那几台减速机在人家眼里看的上眼么？你要这个图纸，要那个技术参数的，人家没空陪你。
要不然人家的业绩怎么完成？所以这些选型提供图纸的工作就落到我们这些你们看不上眼的经销商手里了。
而且我们这些经销商可能是最后竹篮打水一场空。
好了，废话不多说，进入正题。
SEW分R,S,K,F四大系列产品,以下是SEW四大系列减速机的产品特性和型号（附选型图）碰到很多客户问是不是SEW原装正品，怕买到假货，其实SEW 减速机铭牌上都有序列号，序列号是唯一的，也是一种防伪标识码，用序列号可以查询所购买的是不是SEW减速机原厂正品。
SEW的产品出厂时已经全部用序列号做为编号，录入系统里。
备注：SEW减速机选型说明，由于SEW厂家型号更新升级，DRS 系列电机功率大于0.75KW必须配制动器或者选用DRE高效电机才能出厂，详情请来电咨询我们司客服，谢谢！！深圳市炬莱堡科技有限公司联系人：卓先生手机：138********电话：0755-********Q Q：548410651、SEW减速机R系列斜齿轮减速机的特性和优点齿轮传动效率最高达98%,振动小，噪音低实心轴，法兰或地脚安装，可作为多级减速箱的输入级部分输出转速范围: 0.16 - 411rpm输出转矩范围: 50 - 18,000 NM电机功率范围：0.12 - 160 kW机座号: R17/R27/R37/R47/R57/R67/R77/R87/R97/R107/R137/R147/R16 7SEW同轴斜齿轮减速电机R系列：R型系列：R07/R17/R27/R37/R47/R57/R67/R77/R87/R97/R107/R137/R147 /R167/ RF型系列：RF17/RF27/RF37/RF47/RF57/RF67/RF77/RF87/RF97/RF107/RF1 37/ RF147/RF167/RX型系列：RX37/RX57/RX67/RX77/RX87/RX97/RX107/RX127/ RX157/ RXF型系列：RXF37/RXF57/RXF67/RXF77/RXF87/RXF97/RXF107/ RXF127/ RXF157/ R系列SEW减速机(DRS电机)R07DR56L4 R07DR56M4 R07DR71D4 R07DR63M4R07DR63L4 R17DR63L4 R17DR63M4 R17DR63S4R17DRS71M4 R17DRS804 R27DR63L4 R27DR63M4R27DR63S4 R27DRS71M4 R27DRS80S4 R27DRS90M4R27DRS80M4 R27DRS90L4 R27DRS100M4 R27R17DR63L4 R27R17DR63M4 R27R17DR63S4 R37DR63L4R37DR63M4 R37DR63S4 R37DRS71M4 R37DRS80S4R37DRS90M4 R37DRS80M4 R37DRS90L4 R37DRS100M4R37R17DR63L4 R37R17DR63M4 R37R17DR63S4R47DR63L4 R47DR63M4 R47DR63S4 R47DRS71M4R47DRS80S4 R47DRS90M4 R47DRS80M4 R47DRS90L4R47DRS80M4 R47DRS112M4 R47DRS132S4 R47R37DR63L4 R47R37DR63M4 R47R37DR63S4 R57DR63L4 R57DR63M4R57DR63S4 R57DRS71M4 R57DRS804 R57DRS90M4R57DRS804 R57DRS90L4 R57DRS100M4 R57DRS112M4R57DRS132M4 R57DRS132S4 R57R37DR63L4 R57R37DR63M4R57R37DR63S4 R67DR63L4 R67DR63M4 R67DRS71M4R67DRS80S4 R67DRS90M4 R67DRS80S4 R67DRS90L4R67DRS100M4 R67DRS112M4 R67DRS132M4 R67DRS132S4R67R37DR63L4 R67R37DR63M4 R67R37DR63S4R77DR63L4 R77DR63M4 R77DR63S4 R77DRS71M4R77DRS80S4 R77DRS90M4 R77DRS80M4 R77DRS90L4R77DRS100M4 R77DRS112M4 R77DRS132M4 R77DRS132MC4R77DRS132S4 R77DRS160M4 R77R37DR63L4 R77R37DR63M4R77R37DR63S4 R77R37DRS71M4 R87DRS71M4 R87DRS80S4R87DRS90M4 R87DRS80M4 R87DRS90L4 R87DRS100M4R87DRS112M4 R87DRS132M4 R87DRS132MC4 R87DRS132S4R87DRS180S4 R87DRS160M4 R87DRS180L4 R87DRS180M4 R87R57DR63L4 R87R57DR63M4 R87R57DR63S4R87R57DRS71M4 R87R57DRS80S4 R87R57DRS80M4R97DRS71M4 R97DRS80S4 R97DRS90M4 R97DRS80M4R97DRS90L4 R97DRS100M4 R97DRS112M4 R97DRS132M4 R97DRS132MC4 R97DRS132S4 R97DRS180S4 R97DRS160M4R97DRS180L4 R97DRS180M4 R97DRS200L4 R97R57DR63L4 R97R57DR63M4 R97R57DR63S4 R97R57DRS71M4R97R57DRS80S4 R97R57DRS90M4 R97R57DRS80M4R97R57DRS90L4 RX107DRS90L4 RX107DRS100M4R107DRS90L4 R107DRS100M4 R107DRS112M4 R107DRS132M4 R107DRS132MC4 R107DRS132S4 R107DRS180S4 R107DRS160M4 R107DRS180L4 R107DRS180M4 R107DRS200L4 R107DR225M4 R107DR225S4 R107R77DR63L4 R107R77DR63M4R107R77DR63S4 R107R77DRS71M4 R107R77DRS80S4R107R77DRS90M4 R107R77DRS80M4 R107R77DRS90L4R107R77DRS100M4 R107R77DRS112M4 R137DRS132M4R137DRS132MC4 R137DRS132S4 R137DRS180S4 R137DRS160M4R137DRS180L4 R137DRS180M4 R137DRS200L4 R137DR225M4R137DR225S4 R137R77DR63L4 R137R77DR63M4 R137R77DR63S4R137R77DRS71M4 R137R77DRS80S4 R137R77DRS90M4R137R77DRS80M4 R137R77DRS90L4 R137R77DRS100M4R137R77DRS112M4 R137R77DRS132M4 R137R77DRS132MC4R137R77DRS132S4 R147DRS132MC4 R147DRS180S4R147DRS160M4 R147DRS180L4 R147DRS180M4 R147DRS200L4R147DR225M4 R147DR225S4 R147R77DR63L4 R147R77DR63M4R147R77DR63S4 R147R77DRS71M4 R147R77DRS80S4 R147R77DRS90M4 R147R77DRS80M4 R147R77DRS90L4 R147R77DRS100M4R147R77DRS112M4 R147R77DRS132S4 R147R87DRS90M4 R147R87DRS80M4 R147R87DRS90L4 R147R87DRS100M4R147R87DRS112M4 R147R87DRS132M4 R147R87DRS132MC4R147R87DRS132S4 R147R87DRS180S4 R147R87DRS160M4 R167DRS132MC4 R167DRS180S4 R167DRS160M4 R167DRS180L4R167DRS180M4 R167DRS200L4 R167DR225M4 R167DR225S4R167R107DRS90L4 R167R107DRS112M4 R167R107DRS132M4R167R107DRS132MC4 R167R107DRS132S4 R167R107DRS180S4R167R107DRS160M4 R167R107DRS180L4 R167R107DRS180M4R167R97DRS71M4 R167R97DRS80S4 R167R97DRS90M4R167R97DRS80M4 R167R97DRS90L4 R167R97DRS100M4R167R97DRS112M4 R167R97DRS132M4 R167R97DRS132MC4R167R97DRS132S4 R167R97DRS160M4R系列SEW减速机(DRE高效电机)R07DR56L4 R07DR56M4 R07DR71D4 R07DR63M4R07DR63L4 R17DR63L4 R17DR63M4 R17DR63S4R17DRS71M4 R17DRE80M4 R27DR63L4 R27DR63M4R27DR63S4 R27DRS71M4 R27DRE80M4 R27DRE90L4R27DRE90M4 R27DRE100M4 R27DRE90L4 R27R17DR63L4 R27R17DR63M4 R27R17DR63S4 R37DR63L4R37DR63M4 R37DR63S4 R37DRS71M4 R37DRE80M4R37DRE90L4 R37DRE90M4 R37DRE100M4 R37DRE100M4 R37R17DR63L4 R37R17DR63M4 R37R17DR63S4R47DR63L4 R47DR63M4 R47DR63S4 R47DRS71M4R47DRE80M4 R47DRE90L4 R47DRE90M4 R47DRE100M4R47DRE90M4 R47DRE132S4 R47DRE132M4 R47R37DR63L4 R47R37DR63M4 R47R37DR63S4 R57DR63L4 R57DR63M4R57DR63S4 R57DRS71M4 R57DRE80M4 R57DRE90L4R57DRE80M4 R57DRE100M4 R57DRE90L4 R57DRE132S4R57DRE132MC4 R57DRE132M4 R57R37DR63L4 R57R37DR63M4R57R37DR63S4 R67DR63L4 R67DR63M4 R67DRS71M4R67DRE80M4 R67DRE90L4 R67DRE90M4 R67DRE100M4R67DRE100LC4 R67DRE132S4 R67DRE132MC4 R67DRE132M4R67R37DR63L4 R67R37DR63M4 R67R37DR63S4R77DR63L4 R77DR63M4 R77DR63S4 R77DRS71M4R77DRE80M4 R77DRE90L4 R77DRE90M4 R77DRE100M4R77DRE100LC4 R77DRE132S4 R77DRE132MC4 R77DRE160M4R77DRE132M4 R77DRE160MC4 R77R37DR63L4 R77R37DR63M4R77R37DR63S4 R77R37DRS71M4 R87DRS71M4 R87DRE80M4R87DRE90L4 R87DRE90M4 R87DRE100M4 R87DRE100LC4 R87DRE132S4 R87DRE132MC4 R87DRE160M4 R87DRE132M4R87DRE180M4 R87DRE160MC4 R87DRE180LC4 R87DRE180L4R87R57DR63L4 R87R57DR63M4 R87R57DR63S4R87R57DRS71M4 R87R57DRE80M4 R87R57DRE90M4R97DRS71M4 R97DRE80M4 R97DRE90L4 R97DRE90M4R97DRE100M4 R97DRE100LC4 R97DRE132S4 R97DRE132MC4R97DRE160M4 R97DRE132M4 R97DRE180M4 R97DRE160MC4R97DRE180LC4 R97DRE180L4 R97DRE200L4 R97R57DR63L4R97R57DR63M4 R97R57DR63S4 R97R57DRS71M4R97R57DRE80M4 R97R57DRE90L4 R97R57DRE90M4R97R57DRE100M4 RX107DRE100M4 RX107DRE100LC4R107DRE100M4 R107DRE100LC4 R107DRE132S4 R107DRE132MC4R107DRE160M4 R107DRE132M4 R107DRE180M4 R107DRE160MC4R107DRE180LC4 R107DRE180L4 R107DRE200L4 R107DRE225M4R107DRE225S4 R107R77DR63L4 R107R77DR63M4R107R77DR63S4 R107R77DRS71M4 R107R77DRE80M4R107R77DRE90L4 R107R77DRE90M4 R107R77DRE100M4R107R77DRE100LC4 R107R77DRE132S4 R137DRE132MC4 R137DRE160M4 R137DRE132M4 R137DRE180M4 R137DRE160MC4R137DRE180LC4 R137DRE180L4 R137DRE200L4 R137DRE225M4R137DRE225S4 R137R77DR63L4 R137R77DR63M4 R137R77DR63S4R137R77DRS71M4 R137R77DRE80M4 R137R77DRE90L4R137R77DRE90M4 R137R77DRE100M4 R137R77DRE100M4 R137R77DRE132S4 R137R77DRE132MC4 R137R77DRE160M4R137R77DRE132M4 R147DRE160M4 R147DRE180M4R147DRE160MC4 R147DRE180LC4 R147DRE180L4 R147DRE200L4R147DRE225M4 R147DRE225S4 R147R77DR63L4 R147R77DR63M4R147R77DR63S4 R147R77DRS71M4 R147R77DRE80M4 R147R77DRE90L4 R147R77DRE90M4 R147R77DRE100M4R147R77DRE100LC4R147R77DRE132S4 R147R77DRE132M4 R147R87DRE90L4 R147R87DRE90M4 R147R87DRE100M4 R147R87DRE100LC4 R147R87DRE132S4 R147R87DRE132MC4 R147R87DRE160M4R147R87DRE132M4 R147R87DRE180M4 R147R87DRE160MC4R167DRE160M4 R167DRE180M4 R167DRE160MC4 R167DRE180LC4R167DRE180L4 R167DRE200L4 R167DRE225M4 R167DRE225S4R167R107DRE100M4 R167R107DRE132S4 R167R107DRE132MC4R167R107DRE160M4 R167R107DRE132M4 R167R107DRE180M4R167R107DRE160MC4 R167R107DRE180LC4 R167R107DRE180L4 R167R97DRS71M4 R167R97DRE80M4 R167R97DRE90L4R167R97DRE90M4 R167R97DRE100M4 R167R97DRE100LC4 R167R97DRE132S4 R167R97DRE132MC4 R167R97DRE160M4R167R97DRE132M4 R167R97DRE160MC4R系列SEW减速机(DT,DT电机老型号已不生产)R07DT56L4 R07DT56M4 R07DT71D4 R07DR63M4R07DR63L4 R17DR63L4 R17DR63M4 R17DR63S4R17DT80K4 R17DT80N4 R27DR63L4 R27DR63M4R27DR63S4 R27DT80K4 R27DT80N4 R27DT90L4R27DT90S4 R27DV100L4 R27DV100M4 R27R17DR63L4R27R17DR63M4 R27R17DR63S4 R37DR63L4R37DR63M4 R37DR63S4 R37DT80K4 R37DT80N4R37DT90L4 R37DT90S4 R37DV100L4 R37DV100M4R37R17DR63L4 R37R17DR63M4 R37R17DR63S4R47DR63L4 R47DR63M4 R47DR63S4 R47DT80K4R47DT80N4 R47DT90L4 R47DT90S4 R47DV100L4R47DV100M4 R47DV112M4 R47DV132S4 R47R37DR63L4 R47R37DR63M4 R47R37DR63S4 R57DR63L4 R57DR63M4 R57DR63S4 R57DT80K4 R57DT80N4 R57DT90L4R57DT90S4 R57DV100L4 R57DV100M4 R57DV112M4R57DV132M4 R57DV132S4 R57R37DR63L4 R57R37DR63M4 R57R37DR63S4 R67DR63L4 R67DR63M4 R67DT80K4R67DT80N4 R67DT90L4 R67DT90S4 R67DV100L4R67DV100M4 R67DV112M4 R67DV132M4 R67DV132S4R67R37DR63L4 R67R37DR63M4 R67R37DR63S4R77DR63L4 R77DR63M4 R77DR63S4 R77DT80K4R77DT80N4 R77DT90L4 R77DT90S4 R77DV100L4R77DV100M4 R77DV112M4 R77DV132M4 R77DV132ML4 R77DV132S4 R77DV160M4 R77R37DR63L4 R77R37DR63M4 R77R37DR63S4 R77R37DT80K4 R87DT80K4 R87DT80N4R87DT90L4 R87DT90S4 R87DV100L4 R87DV100M4R87DV112M4 R87DV132M4 R87DV132ML4 R87DV132S4R87DV160L4 R87DV160M4 R87DV180L4 R87DV180M4R87R57DR63L4 R87R57DR63M4 R87R57DR63S4R87R57DT80K4 R87R57DT80N4 R87R57DT90S4R97DT80K4 R97DT80N4 R97DT90L4 R97DT90S4R97DV100L4 R97DV100M4 R97DV112M4 R97DV132M4R97DV132ML4 R97DV132S4 R97DV160L4 R97DV160M4R97DV180L4 R97DV180M4 R97DV200L4 R97R57DR63L4R97R57DR63M4 R97R57DR63S4 R97R57DT80K4R97R57DT80N4 R97R57DT90L4 R97R57DT90S4R97R57DV100M4 RX107DV100L4 RX107DV100M4R107DV100L4 R107DV100M4 R107DV112M4 R107DV132M4R107DV132ML4 R107DV132S4 R107DV160L4 R107DV160M4R107DV180L4 R107DV180M4 R107DV200L4 R107DV225M4 R107DV225S4 R107R77DR63L4 R107R77DR63M4R107R77DR63S4 R107R77DT80K4 R107R77DT80N4R107R77DT90L4 R107R77DT90S4 R107R77DV100L4R107R77DV100M4 R107R77DV112M4 R137DV132M4R137DV132ML4 R137DV132S4 R137DV160L4 R137DV160M4R137DV180L4 R137DV180M4 R137DV200L4 R137DV225M4 R137DV225S4 R137R77DR63L4 R137R77DR63M4 R137R77DR63S4R137R77DT80K4 R137R77DT80N4 R137R77DT90L4R137R77DT90S4 R137R77DV100L4 R137R77DV100M4R137R77DV112M4 R137R77DV132M4 R137R77DV132ML4 R137R77DV132S4 R147DV132ML4 R147DV160L4R147DV160M4 R147DV180L4 R147DV180M4 R147DV200L4 R147DV225M4 R147DV225S4 R147R77DR63L4 R147R77DR63M4R147R77DR63S4 R147R77DT80K4 R147R77DT80N4 R147R77DT90L4R147R77DT90S4 R147R77DV100L4 R147R77DV100M4R147R77DV112M4 R147R77DV132S4 R147R87DT90L4R147R87DT90S4 R147R87DV100L4 R147R87DV100M4R147R87DV112M4 R147R87DV132M4 R147R87DV132ML4 R147R87DV132S4 R147R87DV160L4 R147R87DV160M4R167DV132ML4 R167DV160L4 R167DV160M4 R167DV180L4R167DV180M4 R167DV200L4 R167DV225M4 R167DV225S4 R167R107DV100L4 R167R107DV112M4 R167R107DV132M4 R167R107DV132ML4 R167R107DV132S4 R167R107DV160L4R167R107DV160M4 R167R107DV180L4 R167R107DV180M4 R167R97DT80K4 R167R97DT80N4 R167R97DT90L4R167R97DT90S4 R167R97DV100L4 R167R97DV100M4R167R97DV112M4 R167R97DV132M4 R167R97DV132ML4R167R97DV132S4 R167R97DV160M4SEW减速机S系列斜齿轮-蜗轮蜗杆减速机的特性和优点S系列两级斜齿/蜗轮蜗杆减速电机在蜗轮蜗杆级有大的传动比，运行的噪音极低蜗轮蜗杆减速电机蜗轮蜗杆减速机是一种动力传达机构，利用齿轮的速度转换器，将电机（马达）的回转数减速到所要的回转数，并得到较大转矩的机构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
F系列平行轴斜齿轮减速机
上海万上机电科技主要生产R系列（斜齿轮硬齿面减速机）K系列（螺旋锥齿轮减速机）F系列（平行轴斜齿轮减速机）S系列（斜齿轮-涡轮蜗杆减速机）H系列（传动工业齿轮箱）P 系列（行星齿轮减速机）代降机等十大系列减速机。
广泛应用于冶金行业，矿山行业，起重输送行业，工程环保行业，石化行业，橡塑行业，食品包装行业等领域，并远销欧美，东南亚等世界各。
专业的实力，诚信的经营，踏实的作风，先进的科技，与您共同发展，昂首阔步，勇往直前。
王永飞ahl
基本信息
o认证情况：
o淘宝店铺：上海万上机电科技
o卖家信用：047
o宝贝信息：出售中的宝贝
o所在地区：
o注册时间：2011年10月23日
o上次登录：2012年11月30日
F系列平行轴斜齿轮减速机
产品简介：
F系列减速机，结合国际技术要求制造，具有很高的科
技含量，节省空间，可靠耐用，承受过载能力高，功率
可90KW一上，能耗低，性能优越，减速机效高达95%以上，振动小嗓音低，节能高，选用优质锻钢材料，钢性
铸铁箱体，齿轮表面经过高频热处理，经过精密加工，
确保轴平行度和定位的精度，这一切构成了齿轮传动总
成的减速机配置了各种类电极，形成了电极一体化，完
全保证了产品使用质量特性。
结构形式：
F-轴伸式、底脚安装 FA-轴装式联接 F...S-表示轴输入
FF-轴伸式、法兰安接 FAF-轴装式、法兰安装
型号如下：
F37 F47 F57 F67 F77 F87 F97 F107 F127 F157
FA37 FA47 FA57 FA67 FA77 FA87 FA97 FA107 FA127 FA157
FF37 FF47 FF57 FF67 FF77 FF87 FF97 FF107 FF127 FF157 FAF37 FAF47 FAF57 FAF67 FAF77 FAF87 FAF97 FAF107 FAF127 FAF157
FAZ37 FAZ47 FAZ57 FAZ67 FAZ77 FAZ87 FAZ97 FAZ107 FAZ127 FAZ157
形式代号：
F系列平行轴斜齿轮减速电机的安装、使用与维护
上海万上技术部提供：
一、减速机安装与使用的注意事项
1、安装减速机时，应重视传动中心轴线对中，其误差不得大于
所用联轴器的使用补偿量。
对中良好能延长使用寿命，并获得理想的传动效率。
2、在输出轴上安装传动件时，不允许用锤子敲击，通常利用装配夹具和轴端的内螺纹，用螺栓将传动件压入，否则有可能造成减速机内部零件的损坏。
最好不采用钢性固定式联轴器，因该类联轴器安装不当，会引起不必要的外加载荷，以致造成轴承的早期损坏，严重时甚至造成输出轴的断裂。
3、减速机应牢固地安装在稳定水平的基础或底座上，排油槽的油应能排除，且冷却空气循环流畅。
基础不可靠，运转时会引起振动及噪声，并促使轴承及齿轮受损。
当传动联接件有突出物或采用齿轮、链轮传动时，应考虑加装防护装置，输出轴上承受较大的径向载荷时，应选用加强型。
4、按规定的安装装置保证工作人员能方便地靠近油标，通气塞、排油塞。
安装就位后，应按次序全面检查安装位置的准确性，各紧固件压紧的可靠性，安装后应能灵活转动。
减速机采用油池飞溅润滑，在运行前用户需将通气孔的螺塞取下，换上通气塞。
按不同的安装位置，并打开油位塞螺钉检查油位线的高度，从油位塞处加油至润滑油从油位塞螺孔溢出为止，拧上油位塞确定无误后，方可进行空载试运转，时间不得少于2小时。
运转应平稳，无冲击、振动、杂音及渗漏油现象，发现异常应及时排除。
经过一定时期应再检查油位，以防止机壳可能造成的泄漏，如环
境温度过高或过低时，可改变润滑油的牌号。
二、轴装式减速机的安装
1、减速机与工作机的联接
减速机直接套装在工作机主轴上，当减速机运转时，作用在减速机箱体上的反力矩，又安装在减速机箱体上的反力矩支架或由其他方法来平衡。
机直接相配，另一端与固定支架联接。
（见下图）
2、反力矩支架的安装
反力矩支架应安装在减速机朝向的工作机的那一侧，以减小附加在工作机轴上的弯矩。
反力矩支架与固定支承联接端的轴套使用橡胶等弹性体，以防止发生挠曲并吸收所产生的转矩波动。
3、减速机与工作机的安装关系
为了避免工作机主轴挠曲及在减速机轴承上产生附加力，减速机与工作机之间的距离，在不影响正常的工作的条件下应尽量小，其值为5-10mm。
三、轴装式减速机的拆装参考
四、反力矩支架安装示例
五、减速机的检查与维护
新投入运行的减速机，出厂时已注入GB/T5903中的
L-CKC100~L-CKC220中极压工业齿轮油，在运转200~300小时后，应进行第一次换油，在以后的使用中应定期检查油的质量，对于混入杂质或变质的油须及时更换。
一般情况下，对于长起连续工作的减速机，按运行5000小时或每年一次更换新油，长期停用的减速机，在重新运转之前亦应更换新油减速机应加入与原来牌号相同的油，不得与不同牌号的油相混用，牌号相同而粘度不同的油允许混合使用。
换油时要等待减速机冷却下来无燃烧危险为止，但仍应保持温热，因为完全冷却后，油的粘度增大，放油困难。
注意：要切断传动装置电源，防止无意间通电！
工作中，当发现油温温升超过80℃或油池温度超过100℃及产生
不正常的噪声等现象时应停止使用，检查原因，必须排除故障，
更换润滑油后，方可继续运转。
用户应有合理的使用维护规章制度，对减速机的运转情况和检验
中发现的问题应作认真记录，上述规定应严格执行。
性能特性和选项型方法
特性
R系列斜齿轮硬齿面减速机、K系列螺旋锥齿轮减速机、F系列平行轴轮减速机、S系列斜齿轮-蜗轮减速机，Z系列螺旋锥齿轮
减速机，具有体积小，传递扭矩大的特点。
在模块组合体系基础上设计制造，有极多的电机组合、安装形式和结案，传动比分级细密，满足不同的使用工况，实现机电一体化。
R、K、F、S四大系列减速机采用单元结构模块化设计原理，大量减少部件种类和库存量，也大大的缩短了交货周期。
传动效率高、耗能低、性能优越。
带筋的高刚性铸铁箱体；硬齿面齿轮采用优质合金钢，表面经渗碳淬化处理，磨齿精加工，传动平稳、噪声低、承载能力大，温升低、寿方法
在按选型参数表选择机型号前，须先根据(图1)了解承载特性和工作情R、K、F、S系列选型：根据每天的工作时间，每小时起动次数按(图
定合适的工作系数fB使选型表中的使用系数fB>工作系数fBn，否则机器无法保持正常的工作寿命。
•S系列选型：总工作系数f∑取决于每天工作时间，每小时起动次数的工作系数fBn(图1)和环境温度变化的工作系数fB1(图2)，其关系为f∑ =fBn × fB1使选型表中的使用系数fB>f∑。
•根据选择的机型号、负载转矩、传动比、输出转速确定所需的电机规格。
•K系列和T系列螺旋锥齿轮减速机如果只承受单向载荷则最好注明旋转方向(从输出端方向看)，这样有利于改善螺旋锥齿轮的受力状况。
•我公司可承接特殊规格产品的订货，并可为客户提供专用设计服务。
故障原因与排除
F系列型号编制方案：。
