电缆线选择计算精编版

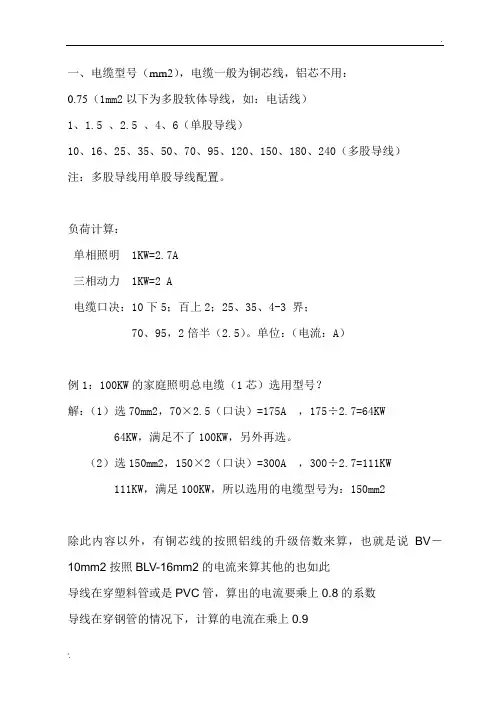

电缆线选择计算
集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
1——5#宿舍用电负荷分别为：210KW，210KW，140KW，,120KW，210K W。
首先计算140KW负荷的线电流。
此线路为三相五线制线路。对于三相平衡电路而言，三相电路功率的计算公式是：P=1.732IUcosφ。
由三相电路功率公式可推出线电流公式：I=P/1.732Ucosφ式中：
P为电路功率?
U为线电压，三相是380V?
cosφ是感性负载功率因素，一般综合取0.8。
145KW负载的线电流：
I=P/1.732Ucosφ=140000/（1.732*380*0.8）=265.9A
根据负载的性质和数量修正电流值。
此项目负载中数量多，大家不是同时使用，可以取使用系数为0.5到0.8，这里取0.7，电流修正值为187A。就可以按这个电流选择导线、空开、接触器、热继电器等设备。计算电流的步骤是不能省略。
查电工手册，50平方铜线可安全承载电流200A左右。
查电工手册，50平方铜线可安全承载电流200A左右。（根据某电线厂家的电线允许载流量表，可以选用50平方的铜芯电缆。）
210KW：I=P/1.732Ucosφ=210000/1.732*380*0.8=398.8A
电流修正值为：417.8*0.7=279.1A
查电工手册，95平方铜线可安全承载电流280A左右。
根据某电线厂家的电线允许载流量表，可以选用95平方的铜芯电缆。
