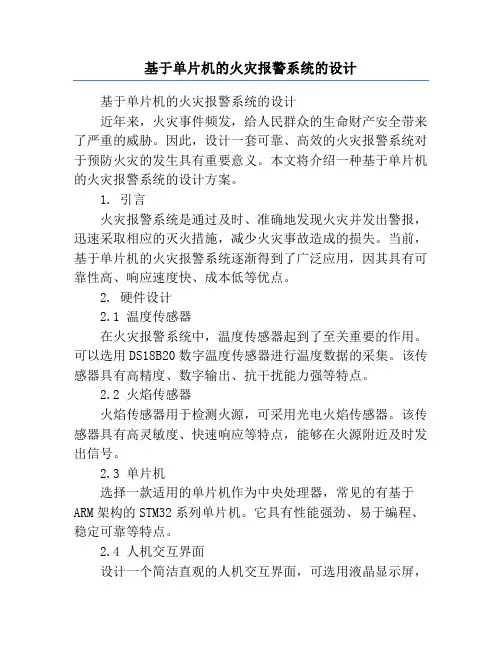

基于单片机的火灾智能报警控制系统的设计任务书

毕业设计任务书课题：基于单片机的火灾智能报警控制系统的设计

专业电气工程及其自动化

学生姓名

班级

学号

指导教师

专业系主任

发放日期2015.03.08

电气工程学院

3. 实物内容及要求（包括开题报告、毕业设计说明书（论文）、源程序、成

7.教师签字：制定日期：年月日

智能建筑火灾自动报警系统设计分析郭爱娇

智能建筑火灾自动报警系统设计分析郭爱娇发表时间：2019-07-30T13:16:14.480Z 来源：《防护工程》2019年8期作者：郭爱娇 [导读] 高效自动报警系统的设计规划，进而充分发挥出其系统在降低火灾损失与管控火情蔓延方面的作用。秦皇岛尼特智能科技有限公司河北秦皇岛摘要：伴随我国社会经济发展与人们对建筑应用安全需求的提高，当前建筑防灾警报系统与技术正不断发展革新，并相应产生智能建筑火灾报警系统。由于火灾报警系统对保证建筑结构与人身财产安全，以及快速扑灭火情的重要影响与作用，需要在自动报警系统设计工作中，依据建筑报警与火灾防范的具体需求，进行智能、高效自动报警系统的设计规划，进而充分发挥出其系统在降低火灾损失与管控火情蔓延方面的作用。关键词：智能建筑火灾自动报警系统设计引言在智能建筑火灾自动报警系统设计的过程中，设计人员需要根据智能建筑的实际用途，运用科学的设计方法进行设计，进而促进智能建筑火灾自动报警系统设计工作的顺利进行。 1智能建筑火灾自动报警系统的概述 1.1 火灾自动报警系统在人们日常的生活中，经常遇到不同的火灾，如，森林火灾、建筑火灾等，本文主要针对建筑火灾的预防进行研究，火灾报警系统是对建筑物火灾探测的主要系统。火灾自动报警系统主要是对建筑物中各个系统以及各个角落实施监控的功能，如，空调系统、防盗系统、保安系统、消防系统、监视系统、照明系统、供电系统、通风系统、给排水系统等，以及对建筑物内的电梯、电缆、地震、广播等进行相关的监控，将各个系统的数据共享，是对数据的一种分析系统，一旦发现某系统的数据出现异常，可能会引起火灾的故障，会及时报警引起工作人员的注意，并及时对问题区域进行维护和控制，对建筑物火灾的防范有着重大的作用。 1.2火灾报警器的选配火灾报警器是建筑物火灾自动报警系统的主要结构，是通过与建筑物各个系统之间信号互通、分析判断的主要工具，有着对火灾报警的标准底线，一旦分析出有部分信号超出火灾发生的底线时，会发出相应的报警信号，同时也会触发建筑物的消防设备，做好全面的消防准备。随着我国科技的不断发展，尤其是计算机技术的提高，火灾报警器的技术研发与计算机技术有着直接的联系，也使得市场上火灾报警器多种多样，传统的开关量多线制的火灾报警系统逐渐的被替代，模拟量总线制火灾报警系统也成为建筑物火灾预防的主要力量，与之搭配的消防联动系统也得到了广泛的应用。当然，在对控制器进行选配的过程中，不能盲目的选择先进设备，要根据建筑物使用的火灾系统进行选配，同时要保证与建筑物其他控制系统通信界面的兼容性，如果选择不当可能会对其他控制系统造成干扰。主要应注意报警情况、整个系统的报警信息、联动信息显示功能等进行分析，同时还要结合火灾报警控制器的通信功能、通信界面以及消防联动设备的运行等因素进行分析，才能做好火灾报警器的选配工作。 1.3火灾自动报警系统的设计要点火灾自动报警系统是智能建筑主要的警报系统，在设计时也要按照规范要求设计。首先，要根据建筑的面积安置相应的火灾探测器，火灾探测器不要过多但要监测的全面，以最小的投入做好全面的火灾探测，以此为目的明确智能建筑所需要的报警控制器总容量；根据智能建筑内设立的消防设备的参数，来确定与报警器之间的联动控制方式；根据火灾探测器以及联动消防设备对智能建筑的保护进行分类，而火灾报警系统应根据各个火灾类型予以相应的警报；对智能建筑的自动报警系统应分区域进行控制，避免一处出现故障导致整体出现故障，这样做的目的一旦某处的报警系统因火灾出现故障不能及时报警，也会由其他报警系统在检测到该区域报警系统失灵或故障之后发出报警信号，一方面区域报警划分非常明确，另一方面可以实现各个区域报警之间的互通，为智能建筑提供更可靠的火灾报警系统；同时还要根据各智能建筑采用的防火灭火系统的要求，来确定报警与联动之间的关系，以便智能建筑火灾报警有效的实施；最后，要将智能建筑的火灾自动报警系统与通信自动化系统、办公自动化系统、建筑设备自动化系统等之间进行详细的分析，要保证系统之间的适应性才能发挥出智能建筑火灾自动报警系统的功能。 1.4智能建筑的火灾自动报警系统的硬件选择对于智能建筑的火灾自动报警系统来说，系统硬件的其构成的主要部分，尤其是火灾报警器，火灾报警器作为智能建筑中各个系统的链接枢纽和实时分析的重要方式，火灾报警器都具有一个指定的火灾报警标准范围，只要智能建筑中的火灾范围超出了规定的标准范围就会提示报警，并且在进行报警的同时引发整体系统中的全部消防设备，以此来避免火势的蔓延。随着我国社会经济的飞速发展，国内的科技技术也逐渐发达起来，特别是计算机领域几乎是质的飞跃，火灾报警器的研发问题基本上都可以通过计算机技术得到解决，近几年来，越来越多类型的火灾报警器被研发出来并得到了广泛的应用，原始的火灾报警器也子不断的进行改革，新型火灾报警器逐渐代替了传统的火灾报警器成为了火灾自动报警系统中不可缺少的部分。当然，与之搭配的消防联动系统也得到了广泛的应用11}。除此之外，不可以盲目的选择最新型的火灾报警器，最重要的是选择与智能建筑火灾自动控制系统相匹配的灭火报警器，并且需要注意的是要求火灾警报器必须与智能建筑中其他的系统具有兼容性，否则及时火灾报警器可以起到作用，但是同时也会对智能建筑中其他系统的应用产生一定的影响。尤其是要对火灾警报器的警报效果和智能建筑中全部系统的警报效果的匹配情况重点关注，与此同时，也必须要重点观察火灾警报器的信息通讯能力以及与相关的消防设备的相互作用，这样才可以使火灾警报器与智能建筑的匹配度达到最高。 2智能建筑中火灾自动报警系统设计的基本实施原理 2.1智能建筑中火灾自动报警系统设计中的硬件系统一般的智能建筑中活在自动报警系统的硬件主要用于数据手机端和数据采集端l到。数据收集端主要负责智能建筑中全部系统之间的信息传递和信息接收。通过无线接收与发送模块等部分进行连接。无线接收与发送模块相当于将所有的数据传送到中央控制器中，同时把中央控制器的信息变成无线的方式进行传递。而数据采集端是将智能建筑中产生的数据进行采集。

基于单片机火灾报警器设计摘要

基于单片机的火灾报警器设计火灾作为一种发生频率高、破坏性强的灾害，受到人们的大力重视。随着经济和城市建设的快速发展，城市高层、地下建筑以及大型综合性建筑日益增多，火灾隐患也大大增加，火灾的数量及其造成的损失呈逐年上升趋势。火灾自动报警系统,作为火灾的先期预报、火灾的及时扑灭、保障人身和财产安全,起到了不可替代的作用。随着传感器技术、无线通信技术、集成电路和微电子技术日臻完善，火灾自动报警系统迎来了良好的发展契机，其智能化程度也越来越高。系统用AT89C51单片机作为核心，其容量大、数据处理速度快、适合运行较为复杂的算法；采用高灵敏度的温度传感器LM94022与烟雾传感器NIS-09C作为探测器。报警系统将传感器输出的电信号经放大滤波处理后送入ADC0809转换，得到的数字信号由单片机进行处理分析，判断是否发生火灾。火灾自动报警系统通过对传感器采集火情信息,采用多传感器信息融合技术,使用智能识别算法实现对火灾的监测。当报警器监测到火情信息后, 立即产生声光报警信号。系统具有声光报警、故障自诊断等功能，系统的结构简单、性能稳定，使用方便，智能化程度高。由于采用了感温和感烟探测器相结合探测方法，比使用单一的探测器能更加准确报警、降低了误报率。关键词：火灾自动报警系统，温度探测器，烟雾探测器，AT89C51

The Fire Alarm System Based on Single Chip Design Abstract As one kind of high-frequency, highly destructive disasters，people pays great attention to fire. Along with the rapid development of the economy and urban construction, urban high-rise and underground constructions, as well as the large-scale and comprehensive constructions are increasing, and the Potential danger of fire is also greatly increased. The number of fires and the loss was caused by upward trend year after year. The automatic fire alarm systems (FAS), a previous forecast, fire exterminate, guarantee personal and property security, have played an irreplaceable role. As technology of the sensor，the wireless communication，the integration circuit and the micro-electronics gradually progresses, the FAS meets an excellent opportunity, its intelligent degree becomes higher and higher. System uses AT89C51 as the core, because of its large capacity, data processing speed, suitable for operation more complex algorithms. System uses sing high sensitivity of the temperature sensor LM94022 and smoke sensor NIS - 09C as detectors. Alarm system will send sensor output signal after filtering processing enlargement to ADC0809 conversion. The single-chip microcomputer analysis the digital signal processed, and it determine whether fires. FAS collect fire information through sensors, using multi-sensor information fusion technology, and use intelligent identification algorithm for fire monitoring. When the alarm monitors the fire information, it produces sound-light alarm signal immediately. System has the acousto-optic alarm, fault diagnosis system. The system has simple structure and stable performance, and it is easy to use and intelligent. In this paper, it uses the method of combining temperature detector and smoke detector to detect, and can be a more accurate report than using a single detector, while reduced the false rate. Key words：Automatic fire alarm system，Temperature detectors，Smoke detectors ，AT89C51

智能火灾报警系统设计.doc

摘要 .................................................................................................................................... I Abstract ..................................................................................................................................... I I 第1章绪论 (1) 1.1 选题背景及意义 (1) 1.2 本文所做的工作 (1) 第2章火灾报警系统的工作原理 (3) 2.1 系统总体功能概述 (3) 2.2 火灾报警系统的类型 (3) 2.2.1 感温型火灾报警系统 (3) 2.2.2 感烟型火灾报警系统 (4) 2.2.3 感光型火灾报警系统 (4) 2.2.4 复合型火灾报警系统 (4) 2.3 火灾探测器的原理 (4) 2.4 本章小结 (5) 第3章系统硬件设计 (6) 3.1 核心芯片选择 (6) 3.1.1 芯片AT89S52 (6) 3.1.2 集成温度传感器AD590 (7) 3.1.3 气体传感器TGS-202 (8) 3.1.4 数码管驱动芯片ICM7218 (8) 3.2 单片机外围接口电路 (9) 3.3 信号处理电路 (10) 3.4 A/D转换模块 (11) 3.5 声音报警电路 (12) 3.6 数码管显示电路 (13) 3.7 状态指示灯及控制键电路 (14) 3.8 报警器故障自诊断 (15) 3.9 本章小结 (15) 第4章系统软件设计 (17) 4.1 主程序流程图 (17)

火灾自动报警系统维护管理规定流程

火灾自动报警系统维护管理规定流程文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）

火灾自动报警系统维护管理制度（1）消防控制室管理要求 1、消防控制室应制定消防控制室日常管理制度、值班员职责、接处警操作规等工作制度。 2、消防控制室必须24小时设专人值班，值班人员应坚守岗位、严禁脱岗，未经专业培训的无证人员不得上岗。 3、消防控制室工作人员应严格遵守各项安全操作规程和各项消防安全管理制度。 4、消防控制室值班人员应当在岗在位，认真记录控制器日运行情况，每日检查火灾报警控制器的自检、消音、复位功能以及主备电源切换功能等，处理报警信号并在需要时启动有关消防设备，并认真填写各项纪录。 5、值班时间严禁睡觉、喝酒，不得聊天、打私人电话，不准在控制室内会客，严禁无关人员触动、使用室内设备。 6、值班人员应严密监视设备运行状况，遇有报警要按规定程序迅速、准确处理，做好各种记录，遇有重大情况应及时报告。 7、消防控制室应在显要位置悬挂操作规程和值班员职责，配备统一的值班记录表和使用图表。 8、消防控制室应设置一部外线电话及火灾事故应急照明、灭火器等。 9、消防控制室应保持清洁，严禁设置办公室，严禁存放易燃易爆危险物品和堆放与设备运行无关的杂物。 10．消防控制室内严禁吸烟或动用明火。 11．未经保卫科消防队同意不得擅自关闭火灾自动报警、自动灭火系统。（2）消防控制室值班人员职责

1．负责对各种消防控制设备的监视和运用，不得擅离职守，做好检查、操作等工作。2．熟悉本系统所采用消防设施的基本原理、功能，熟练掌握操作技术，协助技术人员进行修理、维护，不得擅自拆卸、挪用或停用消防控制室设备和消防设施，保证设备正常运行。向消防队报警。消防队到场后，要如实报告情况，协助消防人员扑救火灾，保护火灾现场，调查火灾原因。 4．对消防控制室设备及通讯器材等要进行经常性的检查，定期做好各系统功能试验，以确保消防设施各系统运行状况良好。 5、做好交接班工作，认真填写值班记录及系统运行登记表和控制器日检登记表。 6．宣传贯彻消防法规，遵守防火安全管理制度，以高度的责任感完成各项技术工作和日常管理工作。 7．积极参加消防专业培训，不断提高业务素质。（3）火警处置程序 1、当消防控制室值班人员接到火灾自动报警系统发出的?火灾报警信号后，应按下“消音”键，确认火灾信号部位，并通过无线对讲或单位内部电话立即通知巡查人员或报警区域的楼层值班、工作人员迅速赶往现场实地查看。 2、确认火情后，要立即通过报警按钮、楼层电话或无线对讲向消防控制室反馈信息。 3、消防控制室接到查看人员确认的火情报告后要同时做到：立即启动事故广播，发出火警处置指令；设有防烟、排烟系统以及消防水泵和消防泡沫站等设施的，要立即启动，确保人员安全疏散和有效地扑救初起火灾。 4、火情确认后，应立即向主管领导通报，并拨打“119”报警电话向消防部门报警。 5、接通相关部位的消防应急广播系统，通知火灾及相关区域人员疏散。 6．做好火警记录。

基于单片机的火灾报警器设计与实现

编号：设计说明书题目：基于单片机的火灾报警器设计与实现学院：桂林电子科技大学职业技术学院专业：电子信息工程技术学生姓名：学号：指导教师：周光祥职称：讲师 2015 年 6 月日

摘要火灾自动报警系统（Fire Alarm System，简称FAS系统）是人们为了早期发现通报火灾，并及时采取有效措施，控制和扑灭火灾，而设置在建筑物中或其它场所的一种自动消防设施，是人们同火灾作斗争的有力工具。本次设计以AT89C51单片机，MQ-2烟雾传感器和DS18B20温度传感器为核心设计的火灾报警器可实现报警故障自诊断、报警设置、实时温度显示及与温度报警值设定等功能。是一种结构简单、电路简单、而且易懂、性能稳定、使用方便、价格低廉、智能化的烟雾报警器，具有非常高的实用价值。关键词:AT89C51；温度传感器；烟雾传感器；火灾报警器；四位共阴数码管；

目录引言 (1) 1 系统概述 (2) 1.1选题背景 (2) 1.2 设计要求 (2) 2 设计原理 (2) 2.1 硬件部分 (2) 2.2 软件部分 (3) 3 硬件电路设计与分析 (3) 3.1 硬件框架图 (3) 3.2 单片机最小系统 (4) 3.2.1 STC89C52芯片介绍 (4) 3.2.2 时钟电路 (4) 3.2.3 复位电路 (5) 3.3 四位数码管 (6) 3.3.1 数码管的介绍 (6) 3.3.2 四位数码管共阳和共阴的区分 (7) 3.3.3数码管的驱动方式 (8) 3.4 74HC573芯片介绍 (8) 3.5 温度传感器DS18B20模块 (9) 3.6 烟雾传感器MQ-2模块 (9) 4 软件设计与分析 (10) 4.1 程序主流程图： (10) 4.2 初始化定时器程序 (11) 4.3 四位共阴数码管的动态显示程序 (11) 5 系统调试 (12) 5.1 硬件调试 (12) 5.1.1 最小系统调试 (12) 5.1.2 四位数码管调试 (12) 5.2 软件调试 (12) 5.3 脱机运行调试 (12) 6 总结 (13) 谢辞 (14) 附录1：火灾报警器原理图： (15) 附录2：火灾报警器PCB图： (15) 附录3：火灾报警器程序 (16)

「精灵」8000火灾自动报警控制系统简介

「精灵」8000火灾自动报警控制系统简介 1 关于「精灵」8000火灾自动报警控制系统「精灵」8000火灾自动报警控制系统是高度智能化的系统，属于第五代产品，有多种智能型火灾探测器件，可以满足不同建筑物对火灾自动报警方式及消防联动控制功能的特别要求，所有用户操作接口，包括控制器面板、中央监控软件等都经过专门设计，维护和管理工作非常简便。可针对建筑物及其内部设施的火灾危害性进行设计，实现对早期火灾的可靠监视及报警，保证及时发现和通报火灾，自动发出控制信号给有关消防设备，消除火灾隐患、控制烟气蔓延、阻止火灾扩展、减少火灾危害甚至扑灭火灾，避免或降低灾害情况下造成的人员和财物损失，保障防火安全。「精灵」8000系统产品具有中国国家消防电子产品质量监督检测中心颁发的检测合格报告，并荣获下列国际体系及产品的质量证书： 1. ISO 9001国际质量体系认证 2. LPCB 安全及质量体系认可之供货商 3. BSi 质量管理系统证书 4. 中国国家消防产品质量认证证书 SYSTEM 8000

2 「精灵」8000火灾自动报警控制系统结构如图所示：「精灵」8000系统由火灾报警控制器、消防联动控制设备、火灾探测装置、手动火灾报警按钮、功能模块、彩色图形显示装置与打印机等系统设备组成。火灾报警控制器有8007、8000C、8000M以及8000系列的智能型控制器，接收、显示并处理各种报警信号，具备消防联动控制功能。

●中文彩色图形显示装置与打印机终端连接在火灾报警控制器RS232信号接口上，接收、显示、记录火灾报警控制器传来的系统运行信息，具有火灾报警自动切换出报警平面图并动态显示报警点的功能，值班人员可更加清楚报警事件的情况，为灭火工作赢得宝贵的时间。 ●消防联动控制柜设置手动/自动控制模式开关，设置手动控制面板与硬线线路，具备手动控制功能，可对消防水泵、消防风机、非消防电源配电箱、消防广播、防火卷帘、电梯、燃气阀等重要消防设备直接发出控制信号（可按实际需要配置）。 ●火灾探测装置包括智能型感烟探测器、智能型感温探测器、红外光束感烟探测器、缆式感温探测装置、空气采样探测装置、可燃气体探测装置（通过模块采集报警信号）等设备，安装在现场，用于检测早期火灾信号。 ●功能模块包括单输入模块、单输入/单输出模块、四输入/二输出模块、十二继电器输出模块以及发光二极管模块等，连接在报警回路总线上，具备独立地址的信号输入端口和信号输出端口，用于控制和监视有关消防设备。 ●手动报警按钮用于现场人员发现火灾隐患或灾情时发出报警信号。地址式手动报警按钮：直接连接在回路总线上。非地址式手动报警按钮：由功能模块接收其动作信号。 3 系统相关技术指标： ●系统容量：31台火灾报警控制器，≥35000地址点。 ●回路容量：127个地址式系统设备。 ●网络线：可采用普通双绞线、屏蔽双绞线或光纤（配光纤匹配器）作控制器之间的网络线。

火灾自动报警系统的设计及其重要性

火灾自动报警系统的设计及其重要性火灾自动报警系统探测火灾隐患，肩负安全防范重任，是智能建筑中建筑设备自动化系统（CBS）的重要组成部分。智能建筑中的火灾自动报警系统设计首先必须符合GB50116-98《火灾自动报警系统设计规范》的要求，同时也要适应智能建筑的特点，合理选配产品，做到安全适用、技术先进、经济合理。火灾自动报警系统一般分三种形式设计：区域火灾自动报警系统，集中火灾自动报警系统和控制中心报警系统。就智能建筑的基本特点，控制中心报警系统是最适用的方式。智能建筑中中火灾自动报警系统的设计要点是：根据被保护对象发生火灾时燃烧的特点确定火灾类型；根据所需防护面积部位；按照火灾探测器的总数和其他报警装置（如手报）数量确定火灾报警控制器的总容量；按划分的报警区域设置区域报警控制器；根据消防设备确定联动控制方式；按防火灭火要求确定报警和联动的逻辑关系；最后还要考虑火灾自动报警系统与智能建筑“3AS”（建设设备自动化系统、通信自动化系统、办公自动化系统）的适应性。 1 火灾探测器的设计选配火灾探测器是火灾自动报警系统对象分为感烟火灾探测器、感温火灾探测器、感光火灾烟温复合式火灾探测器以及气体火灾探测器，按其测控范围又可分为点型火灾探测器和线型火灾探测器两大类。点型火灾探测器只能对警戒范围中某一点周围的温度、烟等参数进行控制，如点型离子感、点型紫光火焰火灾探测器、点型感温火灾探测器等，线型火灾探测

器则可以对警戒范围中某一线路周围烟雾、温度进行探测，如红外光束线型火灾探测器，激光线型火灾探测器，缆式线型感温火灾探测器等.

智能建筑中应以感烟火灾探测器选用为主，个别不宜选用感烟火灾探测器的场所，应该选用感温火灾探测器。 1.2 探测区域探测器设置要点标准规定：火灾探测区域一般以独立的房间划分探测区域内的每个房间内至少应设置一只探测器。在敞开或封闭的楼梯间、消防电梯前室、走道、坡道、管道井、闷顶、夹层等场所都应单独划分的探测区域，设置相应探测器、内部空间开阔且门口有灯光显示装置的大面积房间可划分一个的探测区域，但其最大面积不能超过1000m2。探测器的设置一般按保护面积确定，每只探测器保护面积和保护半径确定，要考虑房间高度、屋顶坡度、探测器自身灵敏度三个主要因素的影响，但在有梁的顶棚上设置探测器时必须考虑到梁突出顶棚影响另外，在设置火灾探测器时，还要考虑智能建筑内部走道宽度、至端墙的距离、至墙壁梁边距离、空调通风口距离以及房间隔情况等的影响。 1.3 探测器总数确定首先确定一个探测区域所需设置的探测器数量，其计算公式为： N=S÷KA 式中：N —探测器数量（只），取整数；

30303479 GST-5000火灾报警控制系统软件用户手册Ver1.01,2006.04 F2.480.028YC用户手册

GST-5000火灾报警控制系统软件用户手册 (Ver 1.01,2006.04) 海湾安全技术有限公司

目录第1章系统简介 (1) 1.1系统特点 (1) 1.2系统配置 (1) 1.2.1 软件环境 (1) 1.2.2 硬件环境 (1) 第2章系统的安装及卸载 (2) 2.1安装程序 (2) 2.2执行程序 (4) 2.3卸载程序 (4) 第3章用户使用说明 (6) 3.1概述 (6) 3.2用户操作步骤及说明 (7) 3.2.1 标准工具条 (7) 3.2.2 系统导航操作列表 (10) 3.2.3 控制器操作 (11) 3.2.4 分区定义 (12) 3.2.5 回路设备配置 (13) 3.2.6 联动公式配置 (15) 3.2.7 回路计算 (18) 3.2.8 实时操作 (20) 3.2.9 报表系统 (21) 第4章操作流程图 (23)

第1章系统简介 1.1 系统特点 GST-5000火灾报警控制系统是新一代海湾消防控制系统，它的主要功能是用于调试和配置及控制海湾消防设备。系统在整体上界面美观、大方、人机界面友好, 功能完备,操作灵活，可与海湾集团公司所生产的GST5000火灾报警控制器(联动型)通讯，可将回路设备、手动盘设备、联动公式等进行定义，并将这些定义信息下载到控制器或从控制器上传至本系统中，从而大大简化了消防系统的工程调试工作，方便现场调试人员进行工程定义及诊断。它主要具有以下主要功能： ●定义系统中的控制器 ●定义控制器的回路 ●定义控制器的联动公式 ●定义手动盘 ●定义回路设备 ●定义防火分区 ●对定义信息的上传下载 ●软件与控制器的通讯测试 ●设备实时操作 ●回路计算 ●报表系统 1.2 系统配置 1.2.1软件环境操作系统：Win98,Win2000,WinXP 1.2.2硬件环境 ●内存：256M以上 ●CPU：PIII 1G以上 ●硬盘：2G以上

基于单片机的火灾自动报警系统..doc

火灾自动报警系统的工作原理 2.1 系统总体功能概述。整体电路的框图如图2-1所示：第3章系统硬件设计 3.1 核心芯片选择图2-1 系统原理及组成框图 1. 芯片AT89S52 在火灾报警器的设计中，单片机是其核心部件。它一方面要接收来自传感器送来的温度、烟雾对应的模拟信号和故障检测信号，另一方面要对这两种信号分别进行处理，以控制后续电路进行相应动作；与此同时查询是否有键按下的请求。在单片机完成这些工作的过程中，尤其是信号处理中，比较浓度值后送入显示的软件实现比较复杂，要求单片机具备较快的运算速度，使检测人员能够较准确地观测到烟雾浓度，并根据情况进行相应的处理。并且也要考虑选择低价实用的机型，并为研制同一系列的低功耗产品做准备。根据多方面的比较，本设计选用ATMEL公司的AT89S52单片机作为控制器。

AT89S52是一个低功耗、高性能的CMOS 8位单片机，片内含4k Bytes(In-system programmable)的可反复擦写1000次的Flash 只读程序存储器，器件采用ATMEL公司的高密度、非易失性存储技术制造兼容标准MCS-51指令系统及80C51引脚结构。芯片内集成了通用8位中央处理器和ISP Flash存储单元，功能强大的计算机AT89S52可为许多嵌入式控制应用系统提供高性价比的解决方案。 AT89S52片内集成256字节程序运行空间、8K字节Flash存储空间，支持最大64K外部存储扩展。根据不同的运行速度和功耗的要求，时钟频率可以设置在0-33M之间。片内资源有4组I/O控制端口、3个定时器、8个中断、软件设置低能耗模式、看门狗和断电保护。可以在4V到5.5V宽电压范围内正常工作。不断发展的半导体工艺也让该单片机的功耗不断降低。根据本次设计的具体情况，采用双列直插DIP-40封装。AT89S52的引脚图如图3-1所示：图3-1 DIP-40封装AT89S52引脚图 2、集成温度传感器AD590

基于PLC的智能火灾报警系统

常州机电职业技术学院毕业设计（论文）作者：杨可学号： 41240204 系部：电气工程系专业：电气自动化题目：基于PLC的智能火灾报警系统设计指导者：余文伟评阅者： 2015年 4 月

毕业设计（论文）中文摘要目前，随着电子产品在人类生活中的使用越来越广泛，由此引起的火灾也越来越多，在我们生活得四周到处潜伏着火灾隐患。为了避免火灾以及减少火灾造成的损失，我们必须将火灾消灭在萌芽状态，最大限度地减少社会财富的损失。同时为了减少外界环境的干扰，采用PLC对其进行控制，从而大大提高系统的抗干扰性。 PLC包括逻辑运算、顺序控制、时序、计数以及算术运算等程序。他用一串指令形式存放在存储器中，然后根据存储的控制内容，经过模拟、数字等输入输出部件，对生产设备与生产过程进行控制。PLC不仅容易安装，占用空间小，能源消耗小，带有诊断指示器可以帮助故障诊断，而且可以被重复使用到其他的项目中去。本系统可安装在各防火单位，它负责不断地向所监视的现场发出巡检信号，监视现场的温度、浓度等，并不断反馈给报警控制器，控制器将接到的信号与内存的正常整定值比较、判断确定火灾，并及时进行灭火。关键词：火灾报警传感器 PLC

目录第一章绪论 (1) 1.1选题背景及意义 (1) 1.2国内外发展状况 (1) 第二章火灾自动报警系统简介 (3) 2.1火灾自动报警系统概述 (3) 2.2火灾自动报警系统设计要求 (3) 2.3自动报警灭火系统的组成与主要部件 (4) 第三章PLC的概述 (6) 3.1 PLC的简介 (6) 3.2 PLC的特点 (6) 3.3 PLC的基本结构 (7) 3.4 PLC的工作原理 (7) 第四章系统的硬件设计 (8) 4.1系统分析 (8) 4.2 I/O端口 (9) 4.3 PLC外部接线 (10) 4.4 消防控制 (10) 4.5 水箱结构 (11) 4.6 PLC的选型 (11) 4.7 传感器的选择 (12) 4.7.1 温度传感器的选择 (12) 4.7.2 感烟传感器的选择 (13) 第五章系统的软件设计 (16) 5.1 程序流程 (17) 5.2 程序编制 (18) 5.3 PLC程序说明 (19) 5.3.1区域1自动报警灭火系统的启停 (19) 5.3.2区域2自动报警灭火系统的启停 (19) 5.3.3系统复位 (19) 第六章消防管理与维护 (20) 6.1消防管理制度 (20) 6.2火灾自动报警系统的每月定期检查 (20) 6.3自动喷水灭火系统的每月定期检查 (20) 结论 (22) 参考文献 (23) 致谢 (24)

火灾自动报警系统维护保养方案

火灾自动报警系统维护保养方案一、系统维护方案 1、系统故障分析及对策根据火灾自动报警系统的构成情况，通过对本项目的详细分析，我方将火灾自动报警系统的故障分为四类； 2、故障处理流程

案整 4-.*ieh 针对本项目，我方将专门委派3名具有丰富工作经验的人员负责，以便能对系统运行过程中出现的故障进行及时处理，当遇到专职人员不能排除的故障时，我方技术服务部将尽快由总工到过现场处理。 3、维护服务计划定期派员到现场进行系统检查并进行如下维护工作： 1）每月对贵方的消防控制室值班记录及建筑消防设施巡视检查记录作详细分析并提出合理化建议，发现问题及时处理。 2）每月分期分批试验探测器的报警及确认灯显示。 3）每月分期分批试验火灾报警装置的声光显示功能。 4）每月分期分批对喷头进行一次外观检查，发现有不正常的喷头及时更换；当喷头上有异物时及时清除。 5）每月分期分批用自动或手动检查大楼消防联动的控制设备和消防通讯设备的控制和显示功能。 ML I h ip ■ fl* JI 灿鹰弊林肚“? 丄他；ni* EiM-? ASF 卫.I HJlJfc 沖好加

6) 每月检查消防水泵接合器的接口及附件，保证接口完好、无渗漏、闷盖齐全。 7) 每月对灭火剂贮存容器、选择阀、液体单向阀、高压软管、集流管、管网与喷嘴等全部系统进行外观检查。确保系统组件无碰撞变形及其它机械性损伤，表面无锈蚀，保护涂层完好，铭牌清晰，手动操作装置的防护罩、铅封和安全标志完整等。 8) 每月分期分批试验水流指示器、压力开关等设备的报警功能、信号显示。 9) 每月对备用电源进行充放电试验，主电源和备用电源自动切换试验。 10) 每月对报警阀旁的放水试验阀进行一次供水试验，验证系统的供水能力。 11) 每季度分析各个探测器的自诊断及历史记录，对需要清洗的探测器 (污染度>70%)进行处理。 12) 每月对应急照明及疏散指示装置进行检查及维护。 13) 每月对防排烟系统装置进行检查及维护。 14) 每月对气体灭火系统进行全面检查，包括：灭火剂贮瓶间设备、灭火剂输送管道和支、吊架的稳固情况。 4、主要检查试验内容 4.1 具体检查试验内容

智能火灾报警系统设计

摘要I Abstract ....................................................................................................................... I I 第1章绪论. (1) 1.1 选题背景及意义 (1) 1.2 本文所做的工作 (1) 第2章火灾报警系统的工作原理 (3) 2.1 系统总体功能概述 (3) 2.2 火灾报警系统的类型 (3) 2.2.1 感温型火灾报警系统 (3) 2.2.2 感烟型火灾报警系统 (4) 2.2.3 感光型火灾报警系统 (4) 2.2.4 复合型火灾报警系统 (4) 2.3 火灾探测器的原理 (4) 2.4 本章小结 (5) 第3章系统硬件设计 (6) 3.1 核心芯片选择 (6) 3.1.1 芯片AT89S52 (6) 3.1.2 集成温度传感器AD590 (7) 3.1.3 气体传感器TGS-202 (8) 3.1.4 数码管驱动芯片ICM7218 (8) 3.2 单片机外围接口电路 (9) 3.3 信号处理电路 (10) 3.4 A/D转换模块 (11) 3.5 声音报警电路 (12) 3.6 数码管显示电路 (13) 3.7 状态指示灯及控制键电路 (14) 3.8 报警器故障自诊断 (15) 3.9 本章小结 (15) 第4章系统软件设计 (17) 4.1 主程序流程图 (17)

4.2 主程序初始化流程图 (18) 4.3 滤波子程序 (18) 4.4 线性化子程序 (19) 4.5 报警子程序 (21) 4.6 键盘处理子程序 (23) 4.7 本章小结 (23) 结论 (24) 参考文献 (25) 附录 (26) 致谢 (27)

「精灵」8000火灾自动报警控制系统简介概要

基于单片机智能火灾报警系统毕业设计

基于单片机的智能火灾报警系统前言目前，随着电子产品在人类生活中的使用越来越广泛，由此引起的火灾也越来越多，在我们生活得四周到处潜伏着火灾隐患。为了避免火灾以及减少火灾造成的损失，我们必须按照“隐患险于明火，防患胜于救灾，责任重于泰山”的概念设计和完善火灾自动报警系统，将火灾消灭在萌芽状态，最大限度地减少社会财富的损失。本系统可安装在各防火单位，它负责不断地向所监视的现场发车巡检信号，监视现场的温度、浓度等，并不断反馈给报警控制器，控制器将接到的信号与内存的正常整定值比较、判断确定火灾。当发生火灾时，可实现声光报警、故障自诊断、浓度显示、报警限设置、延时报警及与上位机串口通信等，是一种结构简单、性能稳定、使用方便、价格低廉、智能化的烟雾传感器，具有一定的实用价值。 1 基于单片机的智能火灾报警系统介绍 1.1 选题背景及意义火灾是可燃物在时间或空间上失去控制的燃烧所造成的灾害，是威胁公众安全和社会发展的主要灾害之一。火，在给人类带来文明进步、光明和温暖的同时也在其失去控制之时给人类造成了巨大的灾难。据统计，我国70年代火灾平均损失不到2.5亿元，80年代火灾平均损失接近3.2亿元。进入90年代，特别是1993年以来，火灾造成的直接损失上升到年均十几亿元，年均死亡2000多人。严峻的事实证明，随着社会和经济的发展，社会财富日益增加，火灾给人类、社会和自然造成的危害范围不断扩大，它不仅毁坏物质财产，造成社会秩序的混乱，还直接威胁生命安全，给人们的心灵造成极大的伤害。残酷的现实让人们逐渐认识到监控预警和消防工作的重要性，良好的监控系统和及时的报警机制可以大大降低人员的上网，为社会减少不必要的损失。随着电子产品在人类生活中的使用越来越广泛，由此引起的火灾也越来越多，在我们生活的四周到处潜伏着火灾隐患。智能化火灾报警系统已并非传统意义上的简单的报警设备，而是融入了计算机技术、电子技术、自动控制技术、传感器的应用等各领域知识。伴随着科学技术的不断进步，火灾报警系统必将得到更快的发展。 1.2设计要求

火灾自动报警系统维护保养与方案

、系统维护方案 1、系统故障分析及对策根据火灾自动报警系统的构成情况，通过对本项目的详细分析, 我方将火灾自动报警系统的故障分为四类；

2、故障处理流程针对本项目，我方将专门委派3名具有丰富工作经验的人员负责，以便能对系统运行过程中出现的故障进行及时处理，当遇到专职人员不能排除的故障时，我方技术服务部将尽快由总工到过现场处理。

3、维护服务计划定期派员到现场进行系统检查并进行如下维护工作： 1)每月对贵方的消防控制室值班记录及建筑消防设施巡视检查记录作详细分析并提出合理化建议，发现问题及时处理。 2)每月分期分批试验探测器的报警及确认灯显示。 3)每月分期分批试验火灾报警装置的声光显示功能。 4)每月分期分批对喷头进行一次外观检查，发现有不正常的喷头及时更换；当喷头上有异物时及时清除。 5)每月分期分批用自动或手动检查大楼消防联动的控制设备和消防通讯设备的控制和显示功能。 6)每月检查消防水泵接合器的接口及附件，保证接口完好、无渗漏、闷盖齐全。 7)每月对灭火剂贮存容器、选择阀、液体单向阀、高压软管、集流管、管网与喷嘴等全部系统进行外观检查。确保系统组件无碰撞变形及其它机械性损伤，表面无锈蚀，保护涂层完好，铭牌清晰，手动操作装置的防护罩、铅封和安全标志完整等。 8)每月分期分批试验水流指示器、压力开关等设备的报警功能、信号显示。 9)每月对备用电源进行充放电试验，主电源和备用电源自动切换试验。 10)每月对报警阀旁的放水试验阀进行一次供水试验，验证系统的供水能力。 11)每季度分析各个探测器的自诊断及历史记录，对需要清洗的探测
