液压阀块体设计规范
5.3 阀块体零件工作图 5.3.1 视图安排
阀块体零件工作图的视图安排应符合的规定，各视图须按表 1 进行编号，并标出坐标体系，
右 D
仰 E
Z
主
基准点
X
俯
Z
左
A
B
Y
X
CY
后
F
孔道加工表
见图 3。
图 3 阀块体零件图格式
“4-M12 深 20 孔深 25”。 5.3.7 孔道加工尺寸表
v1.0 可编辑可修改
∶ ∶ B01 ∶ ∶ A02 A01 孔号
表2 孔道加工尺寸表
0,38,45
16
通孔
CV16 F04,B12,D08
55,0,16 25,0,12
坐标
16
97（斜） Q22 C10,D09
6
175
DM10 C10,D02
GB4457~4458－92 机械制图
ZBJ22007－90
液压气动用球涨式堵头安装尺寸
3 术语
液压控制阀块（以下简称阀块） 将多个选定的液压控制阀件集成或组合安装在同一金属块体上，组成具有预定控制功能的 装配体； 阀块体 用于安装选定的各类液压控制阀件，并加工有要求的油路孔道，以组成具有预定的液压控 制功能的金属块体； 主级孔道 阀块体上动力传动油液流经的孔道，一般指与液压动力源、主回油以及液压执行机构工作
3.3.7. 孔口结构代号示例： CV32 － 通径为 32mm 的标准二通插装阀插件安装孔； CV32A － 通径为 32mm 的加深的二通插装阀插件安装孔； DM14 － M14×内六角螺塞安装孔。
5.3.7.6 “相通孔号”栏应填入与该孔道直接相连通的其它孔道的编号，间接连的通孔一律不 予填入。 5.3.7.7 “备注”栏应填入孔道剖面符号等必要的说明。对于斜孔，必须绘出其剖面图，以表 示出孔道倾斜方向及倾斜角度，将剖面符号填入本栏。 5.3.7.8 应在阀块体图样的适当位置绘制出相应代号的孔口结构局部剖面图，所有的有关加工 尺寸、符号及技术说明均应标注在该剖面图上，并在剖面图上方标明孔口结构的代号。对于 尺寸作局部改动的二通插装阀安装孔，应在相应规格标准安装孔剖面图旁绘出该非标准孔剖
对布置位置，以及Байду номын сангаас道的连接和走向等情况。 孔道立体示意图应参照规定的轴测视图画法进行绘制，各孔道在阀块体表面上的相对位置
应符合比例。 孔道立体示意图中的插件安装孔可用适当的圆柱体示意。孔道可用不同的线条表示：粗
66
v1.0 可编辑可修改
Q/ 实线表示主级孔道；虚线表示先导孔道；细实线表示检测用孔道等等。
Q/
辅助代号，一位字母。用以区别有差异的同类同规格的孔口结构。 不需要时应省略。
99
v1.0 可编辑可修改
规格代号，数字（位数不限）。可取代表结构特征的尺寸数值，如： 插装阀的通径、O 型密封圈外径、内六角螺塞或管接头螺纹外径以 及球涨式堵头外径等等。
结构代号，至多两位字母，如： CV － 标准的二通插装阀插件安装孔； DM － 内六角螺塞孔； GM － 螺纹管接头安装孔； Q － O 型密封圈槽孔； QD － 球涨式堵头安装孔。
基准出发标注。作为相对基准的要素，应标注出其相对于阀块体统一基准的定位尺寸，从而 确定该孔道组在阀块体上的位置。
为适应计算机辅助设计与加工的需要，定位尺寸的基准必须按图 3 所示确定。 5.3.5 孔道的编号
除板式液压阀或二通插装阀盖板等的安装螺纹孔外，阀块体上的所有孔道均应予以编号。 编号由一位字母代号和两位数字序号组成。首位字母代号表示孔道所在的视图表面，应与视 图编号一致，即：A-主视图；B-左视图；……依次类推。后两位数字序号为孔道顺序号，对 各视图表面，分别按从上到下，从左到右的顺序各自编号。例如：A01 为主视图上第一号孔； B09 为左视图上第 9 号孔等等。
55
v1.0 可编辑可修改
4.2.15 工艺孔道应采用螺塞、法兰等可拆方式封堵，以便孔道的清理、清洗和检查。螺塞 的螺纹应符合 GB2878 的规定。在位置不允许时，对直径不大于 12mm 的孔道，允许采用球涨 式堵头封堵，球涨式堵头的安装尺寸应符合 ZBJ22007 的规定。 4.2.16 主级孔道和主要的先导孔道上应设置必要的检测口，以便检测液压回路的工作参数。 检测口一般应安装具快速连接功能的测压接头。 4.2.17 阀块体的所有外接油口、检测口均应有油口标记，油口标记应与液压原理图上的相 应标记一致。 4.2.18 应在阀块体的醒目部位，预留铭牌安装位置。 4.2.19 阀块体应有吊装结构，一般采用吊环螺钉。
孔道编号应标注在相应的孔口旁，且不致引起混淆、误会的地方。 5.3.6 孔道的加工尺寸
将孔道分为基孔和孔口结构两个部分，所有孔道的加工尺寸均可分为基孔尺寸及孔口结构 尺寸，并以“孔道加工尺寸表”的形式标明该两部分尺寸。
不予编号的螺纹孔不列入“孔道加工尺寸表”，应直接在相应视图上标注其加工尺寸，如：
88
1 范围
液压阀块体设计规范
Q/
v1.0 可编辑可修改
本标准规定了液压阀块体的设计规则、绘制阀块体零件工作图的要求。 本标准适用于液压阀块体（以下简称阀块体）的设计，其它六面体形液压控制阀阀块体的 设计亦可参照本标准。
2 引用文件
GB2877－86
二通插装式液压阀安装连接尺寸
GB2878－90
油（气）口连接螺纹尺寸
孔径（φ） 深度 孔口结构
相通孔号
“孔道加工尺寸表”应位于图样标题栏附近，其格式如表 2 所示。
K－K 备注
5.3.7.1 “孔号”栏应填写按 5.3.5 编制的孔道编号。 5.3.7.2 “坐标”栏应填写孔道中心线与阀块体表面交点的三坐标数值。 5.3.7.3 “孔径”栏应填写基孔的加工直径。 5.3.7.4 “深度”栏应填写基孔的深度，深度规定为从孔道所在的视图表面算起。对于斜孔， 应在深度数值后加注“（斜）”字样，斜孔深度应从斜孔中心线与视图表面的交点算起。 5.3.7.5 “孔口结构”栏应填入孔口结构代号，用以表示孔口的结构形式和加工尺寸。无孔口 结构的孔道，本栏不必填写。 5.3.7. 孔口结构代号的编制方法见如下：
阀块体设计的一般规定 4.2.1 阀块体的外形一般为矩形六面体。 4.2.2 阀块体材料宜采用 35 钢锻件或连铸坯件。 4.2.3 阀块体的最大边长宜不大于 600mm，所包含的二通插装阀插件数量宜不大于 8。 4.2.4 当液压回路所含的插件多于 8 个时，应分解成数个阀块体，各阀块体之间用螺栓相互连
5 阀块体的设计
5.1 阀块体的设计内容 阀块体的设计内容应包括： a) 阀块体孔道布置，绘制孔道立体示意图（轴侧视图）； b) 绘制阀块体零件工作图（包括必要的视图、孔道加工尺寸表以及技术要求）。
5.2 阀块体孔道立体示意图 孔道立体示意图是阀块体设计的基础，应能清晰、直观地显示各插件、孔道和油口等的相
11
v1.0 可编辑可修改
腔相连接的孔道； 先导孔道 阀块体上先导控制油液流经的孔道，指与先导控制回路对应的进油、回油、泄油、与受控
连通、压力检测以及相应的工艺孔道等； 孔口结构 孔道口部用于安装其它零部件的结构。
Q/
4 设计的一般原则
设计依据 阀块体设计时应有以下有关书面资料： a）正确、详细的阀块液压原理图； b）液压工作参数和控制要求； c）阀块的外形、油口布置及安装连接要求。
1010
面图，仅标注改动的尺寸和要求，并注明：“其余尺寸按（标准孔代号）”。
v1.0 可编辑可修改
5.4 孔道的校验 阀块体设计完成后必须用专用软件“HmbCAD”由计算机进行孔道校验，检查所设计的阀块
体的油路孔道是否有误贯穿，或该贯穿的却未贯穿。 计算机校验合格后，应在图纸标题栏上部空格内写上“已经计算机校验合格”字样，并由
组件。立式对称布置的结构示意图见图 1。 图 1 立式对称布置的阀块
33
v1.0 可编辑可修改
Q/
4.2.5.2 卧式 L 形布置时，插件在水平方向分列配置，每列两个插件，成 L 形安装在阀块体的 两个相邻表面（顶面和正面）内。其它三个侧面（背面和两侧）上可安置进油口 P、回油口 T、
工作油口 A 和 B 或其它元组件。卧式 L 形布置的结构示意图见图 2。
Q/ 先导孔道的直径应与 GB2877 的规定一致。若因工艺需要而减小先导孔道的直径时，应作 验算，确认不至影响对主级阀的控制要求。 4.2.11 应避免采用倾斜孔道。必须倾斜时，孔道的倾斜角度应不超过 35°，并须保证孔口 的密封良好。对主级斜孔，应在有关视图上标注出因斜孔加工而造成的椭园孔口的长轴尺寸。 4.2.12 当较小孔道孔径不大于 25mm 时，两相邻孔道孔壁之间的距离应不小于 5mm；较小孔 道孔径大于 25mm 时，两相邻孔道孔壁之间的距离应不小于 10mm。 4.2.13 为避免污染物的沉积，对于相通的孔道，孔深一般应到与之相通的孔道的中心线为 止。 4.2.14 主级孔道的外接油口一般采用法兰连接。对于通径为 25mm 以下的较小油口，也可采 用螺纹连接。先导孔道的外接油口宜采用螺纹连接。 油口连接法兰采用 TB100、TB101、TB102 或 TB103 系列。 油口连接螺纹应符合 GB2878 的规定。
校验者签名。 校验报告应随图样保存。 Q/
5.5 阀块体的一般性技术要求 阀块体零件工作图上应附以下规定的一般技术要求： a） 采用锻件毛坯时，应经正火处理以消除残余内应力。必要时应进行无损探伤以检查其
√Q
D≥4.61
vmax
(mm)
(1)
4.2.8.1 主级孔道的直径按公式（1）估算选取：
式中： D － 孔道直径，mm；
Q － 孔道内可能流过的最大工作流量，L/min；
液压阀块设计
液压阀块设计方法1．1液压阀块的结构特点按照结构和用途划分，液压阀块有条形块、小板块，盖板、夹板、阀安装底板、泵阀块、逻辑阀块、叠加阀块、专用阀块、集流排管和连接块等多种形式。
实际系统中的液压阀块是由阀块体以及其上安装的各种液压阀、管接头、附件等元件组成。
(1)阀块体阀块体是集成式液压系统的关键部件，它既是其它液压元件的承装载体，又是它们油路连通的通道体。
阀块体一般都采用长方体外型，材料一般用铝或可锻铸铁。
阀块体上分布有与液压阀有关的安装孔、通油孔、连接螺钉孔、定位销孔，以及公共油孔、连接孔等，为保证孔道正确连通而不发生干涉有时还要设置工艺孔。
一般一个比较简单的阀块体上至少有40-60个孔，稍微复杂一点的就有上百个，这些孔道构成一个纵横交错的孔系网络。
阀块体上的孔道有光孔、阶梯孔、螺纹孔等多种形式，一般均为直孔，便于在普通钻床和数控机床上加工。
有时出于特殊的连通要求设置成斜孔，但很少采用。
(2)液压阀液压阀一般为标准件，包括各类板式阀、插装阀、叠加阀等，由连接螺钉安装在阀块体上，实现液压回路的控制功能。
(3)管接头管接头用于外部管路与阀块的连接。
各种阀和阀块体组成的液压回路，要对液压缸等执行机构进行控制，以及进油、回油、泄油等，必须与外部管路连接才能实现。
(4)其它附件包括管道连接法兰、工艺孔堵塞、油路密封圈等附件。
1．2液压阀块的布局原则阀块体外表面是阀类元件的安装基面，内部是孔道的布置空间。
阀块的六个面构成一个安装面的集合。
通常底面不安装元件，而是作为与油箱或其它阀块的叠加面。
在工程实际中，出于安装和操作方便的考虑，液压阀的安装角度通常采用直角。
液压阀块上六个表面的功用(仅供参考)：(1)顶面和底面液压阀块块体的顶面和底面为叠加接合面，表面布有公用压力油口P、公用回油口O、泄漏油口L、以及四个螺栓孔。
(2)前面、后面和右侧面(a)右侧面：安装经常调整的元件，有压力控制阀类，如溢流阀、减压阀、顺序阀等：流量控制阀类，如节流阀、调速阀等。
液压阀块设计指南与实例
液压阀块设计基本准则1 范围本标准规定了液压系统阀块设计过程中应遵循的基本准则。
2 术语、符号及定义阀块阀块是指用作油路的分、集和转换的过渡块体，或者用来安装板式、插装式等阀件的的基础块，在其上具有外接口和连通各外接口或阀件的流道，各流道依据所设计的原理实现正确的沟通。
3 液压阀块的设计要求和步骤3.1 设计要求（1）可靠性高，确保孔道间不窜油；（2）结构紧凑，占用空间小；（3）油路简单，压力损失小；（4）易于加工，辅助工艺孔少；（5）便于布管；（6）各控制阀调节操作方便。
3.2 设计步骤（1）根据阀块在系统中的布置和管路布局初步确定各外接油口在阀块上的相对位置，并根据流量确定接头规格；（2）根据阀组工作原理、系统布局、各阀本身特性和维护性能初步确定各控制阀在阀块上的安装位置；（3）设计并反复优化各外接口和阀件间的流道，使各流道依据所设计的原理实现正确、合理的沟通。
4 液压阀块的设计要点4.1 阀块的油口4.1.1设计阀块时应考虑系统管路走向，同时应考虑扳手操作空间；对于位置相近且易接错的油口，应尽量设计或选用不同通径的管接头和胶管以便于区分。
图1 SAB熨平板分集流块4.1.2 阀块上的各油口旁均应标注注油口标识（例如：P、A、T、B、A1、A2、B1、B2、M1、M2……），其中，板式阀安装面的油口标识仅在图纸上体现，而用于与胶（钢）管相连接的外接油口和测压口旁则必须在阀块体上打相应钢印，为保证安装管接头（或法兰）后不将标识覆盖，钢印距离相应油口边缘大于7mm（可在技术要求中注明），具体可见附录A阀块工程图示例。
4.1.3 阀块上的外接油口、测压口应根据管接头连接尺寸设计，沉孔外径、深度和螺纹深度均应留有合适的余量，避免安装时干涉。
具体可根据管接头螺纹规格由表1确定，并按《路机液压阀块管接头螺纹用沉孔规格系列》对沉孔外径进行圆整。
图2 油口尺寸示意图表1 阀块油口设计推荐尺寸表2 公制管接头螺纹对应沉孔规格（优选系列）表3 英制管接头螺纹对应沉孔规格（优选系列）4.2 阀块与阀件的连接4.2.1 合理选择各控制阀的结构形式，同时应避免阀块集成度过高，尤其应避免在同一阀块上集成过多的螺纹插装阀，否则会使阀块工艺孔成倍增加，油路曲折，压力损失高，同时造成加工、检验和排故困难；但是对于功能相关，油路并联的板式阀组应尽量集成，以便简化系统管路。
阀体设计
液压阀块的设计一、阀块设计原则1、液压阀块的油路符合液压系统原理图。
并标出全部液压元件的型号名称。
2、阀块设计中海要考虑进油口的方向和位置要与系统总布置及管道连接方式匹配，并考虑安装操作的工艺性。
3、设计时还要考虑元件的安装要求。
例如，单向阀应水平安装，因为垂直安装时阀芯自重可能有影响造成动作失灵。
二、液压阀块上六个表面的功用1、顶面和底面液压阀块块体的顶面和底面为叠加接合面，表面布有公用压力油口P、公用回油口O、泄漏油口L、以及四个螺栓孔。
2、前面、后面和右侧面(1)右侧面：安装经常调整的元件，有压力控制阀类，如溢流阀、减压阀、顺序阀等：流量控制阀类，如节流阀、调速阀等。
(2)前面：安装方向阀类，如电磁换向阀、单向阀等；当压力阀类和流量阀类在右侧面安装不下时，应安装在前面，以便调整。
(3)后面：安装方向阀类等不调整的元件。
3、左侧面左侧面设有连接执行机构的输出油口，外测压点以及其他辅助油口，如蓄能器油孔、接备用压力继电器油孔等。
液压阀块块体的空间布局规划是根据液压系统原理图和布置图等的设计要求和设计人员的设计经验进行的。
经常性的原则如下：(1)安装于液压阀块上的液压元件的尺寸不得相互干涉。
(2)阀块的几何尺寸主要考虑安装在阀块上的各元件的外型尺寸，使各元件之间有足够的装配空间。
液压元件之问的距离应大于5mm，换向阀上的电磁铁、压力阀上的先导阀以及压力表等可适当延伸到阀块安装平面以外，这样可减小阀块的体积。
但要注意外伸部分不要与其他零件相碰。
(3)在布局时，应考虑阀体的安装方向是否合理，应该使阀芯处于水平方向，防止阀芯的自重影响阀的灵敏度，特别是换向阀一定要水平布置。
(4)阀块公共油孔的形状和位置尺寸要根据系统的设计要求来确定。
而确定阀块上各元件的安装参数则应尽可能考虑使需要连通的孔道最好正交，使它们直接连通，减少不必要的工艺孔。
(5)由于每个元件都有两个以上的通油孔道，这些孔道又要与其它元件的孔道以及阀块体上的公共油孔相连通，有时直接连通是不可能的，为此必须设计必要的工艺孔。
液压阀块设计指南与实例
液压阀块设计指南与实例液压阀块设计指南与实例一、引言液压阀块是液压系统中的重要组成部分，用于控制液压系统流体的方向、压力和流量。
本文将详细介绍液压阀块的设计指南与实例，包括阀块的选材、结构设计、孔道布局、阀门选型等方面的内容。
二、阀块选材1、阀块选材的基本要求a：耐压性能：阀块应具备足够的耐压能力，能够承受系统所需的工作压力。
b：耐腐蚀性能：阀块应选择能够防止介质对阀块材料腐蚀的材料。
c：密封性能：阀块的材料应具有良好的密封性能，确保阀块与阀门之间的连接处不会发生泄漏。
d：加工性能：阀块材料应易于加工，以便进行精确的孔道加工和表面处理。
2、常用阀块材料a：铸铁：适用于一般工作压力较低的液压系统。
b：铝合金：重量轻，热传导性能好，但强度较低，适用于中小型液压系统。
c：铜合金：具有良好的耐磨性和导热性能，适用于高速液压系统和高压液压系统。
d：不锈钢：耐腐蚀性能好，适用于酸碱介质工作的液压系统。
三、结构设计1、阀块结构类型a：单阀块结构：阀块中仅包含一个阀门，适用于简单的液压系统。
b：复合阀块结构：阀块中包含多个阀门，可灵活调配，并满足复杂系统需求。
2、阀块结构要求a：阀门间距：阀门之间的间距要足够，以便进行正确的安装和拆卸操作，并减小液压能量损失。
b：阀门布局：根据系统需求，合理布局阀门，使其操作灵活、方便，并充分考虑阻塞和泄漏问题。
c：孔径设计：阀块中的孔径设计应满足系统流量和压力的要求，确保系统运行稳定。
d：强度分析：对阀块的结构进行强度分析，确保其能够承受系统的工作压力和冲击负荷。
四、孔道布局1、孔道布局原则a：空间合理利用：在有限的阀块空间内，合理布局孔道，减小阀块尺寸，提高系统紧凑度。
b：流态分析：通过流态分析确定孔道布局，避免液压能量损失和压力波动。
c：加工方便性：孔道应设计成易于加工的形状，以减少加工难度和提高加工精度。
2、孔道布局实例：（此处可插入一个阀块孔道布局示意图）五、阀门选型1、阀门种类a：止回阀：用于防止流体倒流的阀门。
液压阀块设计指引和实例
液压阀块设计指引和实例液压阀块是液压系统中重要的组成部分，它用于控制液压系统中流体的流向、压力和流量。
一个好的液压阀块设计能够提高液压系统的性能、可靠性和效率。
下面是液压阀块设计的一些指南和实例：1.确定系统需求：在进行液压阀块设计之前，需要先明确液压系统的工作条件和要求。
包括工作压力、流量、温度、流体种类等参数。
根据系统需求选择适当的阀芯类型和控制方式。
2.选择适当的阀芯类型：液压阀块中最重要的部分就是阀芯。
常用的阀芯类型包括节流阀、换向阀和溢流阀等。
选择适当的阀芯类型要考虑到液压系统的工作条件，如流量要求、压力要求等。
3.安排阀芯布局：在液压阀块中，多个阀芯通常需要同时工作，因此需要合理安排阀芯的布局。
应根据系统需求和流体的流向来确定阀芯的位置和排列方式，以提高液压系统的效率和反应速度。
4.设计合理的通道和管道：液压阀块中的通道和管道连接着各个阀芯和液压元件。
通道的尺寸和形状对系统的性能和响应速度有着重要的影响。
合理的通道和管道设计可以降低系统的压降和流阻，提高液压系统的效率。
5.考虑泄漏和冲击：液压系统中常常会产生泄漏和冲击现象，这会对系统的性能和工作寿命产生负面影响。
在液压阀块设计中，要尽量减少泄漏和冲击，可以通过选择合适的密封材料和减震措施来实现。
6.考虑安全和可靠性：液压系统在工作过程中可能会面临各种风险和故障，如压力过大、温度过高等。
在液压阀块设计中，要考虑这些风险和故障，并采取相应的安全措施和故障保护措施，以确保系统的安全和可靠性。
以双工位带顶针多路阀为例，介绍液压阀块的设计过程和注意事项。
1. 确定系统需求：假设系统工作压力为20MPa，流量为50L/min，流体种类为液压油。
2.选择适当的阀芯类型：由于需要控制多个工位的流向，选择带顶针的多路阀作为阀芯类型。
3.安排阀芯布局：根据系统的工作要求，确定阀芯的位置和排列方式。
假设系统需要4个工位，每个工位需要控制4个液压缸。
因此，需要设计一个包含16个阀芯的阀块。
液压阀块的加工要求，包括尺寸误差、形位误差、表面粗糙度

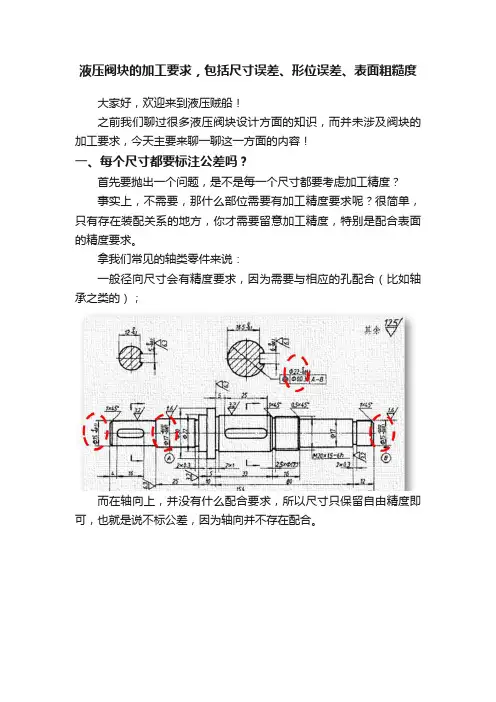

液压阀块的加工要求，包括尺寸误差、形位误差、表面粗糙度大家好，欢迎来到液压贼船！之前我们聊过很多液压阀块设计方面的知识，而并未涉及阀块的加工要求，今天主要来聊一聊这一方面的内容！一、每个尺寸都要标注公差吗？首先要抛出一个问题，是不是每一个尺寸都要考虑加工精度？事实上，不需要，那什么部位需要有加工精度要求呢？很简单，只有存在装配关系的地方，你才需要留意加工精度，特别是配合表面的精度要求。
拿我们常见的轴类零件来说：一般径向尺寸会有精度要求，因为需要与相应的孔配合（比如轴承之类的）；而在轴向上，并没有什么配合要求，所以尺寸只保留自由精度即可，也就是说不标公差，因为轴向并不存在配合。
二、加工误差知识回顾相信看完我们的问题，有朋友会被什么误差、精度、公差等等概念绕晕了，因此我们先回顾一下加工误差相关的知识。
所谓加工误差包括：尺寸误差、形状误差、位置误差。
1、尺寸误差：加工后实际尺寸和理想尺寸的差值。
2、形状误差：可进一步分为宏观几何形状误差、表面粗糙度。
3、位置误差：工件上各要素之间实际相互位置和理想位置之间的偏差。
光谈误差，不说公差，是一种流氓行为，那么误差和公差到底有什么关系呢？误差与公差的关系：公差是误差的允许变动范围（强调一下，它是一个范围）。
只要误差（误差是一个值，不是范围）不超过公差，那么零件就是合格的。
也就是说，误差是人们加工好零件之后测量的值，而公差是人为为了判定工件合格与不合格而制订出来的一个范围，只要误差落在这个范围内，就算合格，否则就是不合格。
三、与阀块相关的加工误差与阀块相关的加工误差，也无外乎上面所说的尺寸误差、形位误差、表面粗糙度，下面我们一一来看看。
1、尺寸误差我们知道，有关阀块的加工，最多的加工元素就是孔，所以我们要关注的就是孔的尺寸误差。
尺寸误差、公差等级、零件尺寸之间的关系如下表所示：其中：IT12~IT18，用于没有配合需求的尺寸；IT11~IT12，用于不是那么重要的配合尺寸；IT9~IT10，用于仅有一般性要求的配合尺寸；IT7~IT8，用于精度稍高的配合尺寸；IT6，用于重要零件的精密配合尺寸；IT2~IT5，用于特别精密的零件配合尺寸；IT01~IT1，用于量块等标准的高精度量具级别的配合尺寸；对于阀块来说，我们的孔直径一般在3~30mm之间（也就是最左侧栏的基本尺寸），所以着重观察虚线框内的参数即可。
液压阀块设计指南及实例
精心整理液基本准范本准定了液系程中依照的基本准。
、符号及定是指用作油路的分、集和的渡体，也许用来安装板式、插装式等件的的基，在其上拥有外接口和通各外接口或件的流道，各流道依照所的原理正确的沟通。
液的要求和步要求（1）可靠性高，保证孔道不油；（2）构凑，占用空小；（3）油路，力失小；（4）易于加工，助工孔少；（5）便于布管；（6）各控制操作方便。
步（1）依照在系中的部署和管路布局初步确定各外接油口在上的相地址，并依照流量确定接格；（2）依照工作原理、系布局、各自己特点和性能初步确定各控制在上的安装地址；（3）并屡次化各外接口和件的流道，使各流道依照所的原理正确、合理的沟通。
液的要点的油口4.1.1 考系管路走向，同考扳手操作空；于地址周边且易接的油口，尽量或用不同样通径的管接和胶管以便于区分。
1SAB熨平板分集流4.1.2 上的各油口旁均注注油口（比方： P、A、T、B、A1、A2、B1、B2、M1、M2⋯⋯），其中，板式安装面的油口在上体，而用于与胶（）管相接的外接油口和口旁必在体上打相印，保安装管接（或法）后不将覆盖，印距离相油口大于 7mm（可在技要求中注明），详尽可附 A 工程示例。
上的外接油口、口依照管接接尺寸，沉孔外径、深度和螺深度均留有合适的余量，防范安装干涉。
详尽可依照管接螺格由表 1 确定，并按《路机液管接螺用沉孔格系列》沉孔外径行整。
2 油口尺寸表示表 1油口介绍尺寸管接头螺纹管接头止口外径油口沉孔外径油口沉孔深度油口螺纹深度形位公差d1d7d4a1b1W精心整理M10× 114≥ 15≤ 1≥ 80.1M12× 1.517≥ 18≤ 1.5≥ 120.1M14× 1.519≥ 20≤ 1.5≥ 120.1M16× 1.521.9≥ 23≤ 1.5≥ 120.1M18× 1.523.9≥ 25≤ 2≥ 120.1M20× 1.525.9≥ 27≤ 2≥ 140.1M22× 1.527≥ 28≤ 2.5≥ 140.1M26× 1.531.9≥ 33≤ 2.5≥ 160.2M27× 232≥ 33≤ 2.5≥ 160.2M33× 239.9≥ 41≤ 2.5≥ 180.2M42× 249.9≥ 51≤ 2.5≥ 200.2M48× 255≥ 56≤ 2.5≥ 220.2G1/814≥ 15≤ 1≥ 80.1G1/418.9≥ 20≤ 1.5≥ 120.1G3/822≥ 23≤ 2≥ 120.1G1/226.9≥ 28≤ 2.5≥ 140.1G3/432≥ 33≤ 2.5≥ 160.2G139.9≥ 41≤ 2.5≥ 180.2 G1-1/449.9≥ 51≤ 2.5≥ 200.2G1-1/255≥ 56≤ 2.5≥ 220.2表 2 公制管接头螺纹对应沉孔规格（优选系列）螺M10× 1M12× 1.5M14× 1.5M16× 1.5M18× 1.5M20× 1.5M22× 1.5M26× 1.5纹沉Φ 15Φ 20Φ 22Φ 24Φ 25Φ 28Φ 28Φ 34孔（ +0.4 ，0）（ +0.4 ，0）（ +0.4 ，0）（ +0.4 ，0）（ +0.4 ， 0）（ +0.4 ，0）（ +0.4 ， 0）（ +0.4 ，0）螺M27× 2M33× 2M42× 2M48× 2纹沉Φ 34Φ 42Φ 52Φ 56孔（ +0.4 ，0）（ +0.4 ，0）（ +0.4 ，0）（ +0.4 ，0）表 3 英制管接头螺纹对应沉孔规格（优选系列）螺G1/8G1/4G3/8G1/2G3/4G1G11/4G11/2纹沉Φ 15Φ 22Φ 24Φ 28Φ 34Φ 42Φ 52Φ 56孔（ +0.4 ，0）（ +0.4 ，0）（ +0.4 ，0）（ +0.4 ，0）（ +0.4 ， 0）（ +0.4 ，0）（ +0.4 ， 0）（ +0.4 ，0）阀块与阀件的连接4.2.1 合理选择各控制阀的结构形式，同时应防范阀块集成度过高，特别应防范在同一阀块上集成过多的螺纹插装阀，否则会使阀块工艺孔成倍增加，油路曲折，压力损失高，同时造成加工、检验和排故困难；但是对于功能相关，油路并联的板式阀组应尽量集成，以便简化系统管路。
液压阀块设计详细要求
液压阀块设计规范1。
阀块体的外形一般为矩形六面体。
2.阀块体材料宜采用35钢锻件或连铸坯件.3.阀块体的最大边长宜不大于600mm，所包含的二通插装阀插件数量宜不大于8.4。
当液压回路所含的插件多于8个时，应分解成数个阀块体，各阀块体之间用螺栓相互连接,结合面处的连接孔道用O型密封圈予以密封，组成整体的阀块组。
连接螺栓的矩形性能应不低于12。
9级。
5.设计阀块体的主级孔道时应考虑尽可能减小流阻损失及加工方便。
6。
主级孔道的直径按公式（1）估算选取：式中:D - 孔道直径,mm；Q - 孔道内可能流过的最大工作流量，L/min;vmax - 孔道允许的最大工作液流速，m/s。
一般，对于压力孔道,vmax不大于6m/s;对于回油孔道，vmax不大于3m/s.（一般取压力孔道不超过8m/s，回油孔道不超过4 m/s）按公式（1)估算出的孔道直径应园整至标准的通径值。
7。
当主级孔道与多个插件贯通时，为减小贯通处的局部流阻损失，宜采用与插件孔偏贯通的方法(使主级孔道的中心线与插件孔的中心线偏移)。
一般使主级孔道中心线与插件孔孔壁相切.同时也可以加大孔道通径，加大的通径应不超过GB2877的规定.8.为改善深孔工艺性，设计时可考虑增大孔径或采用两端钻孔对接的方法.（为避免钻头损坏,通常钻孔深度不易超过孔径的25倍)9.设计时应尽量避免在阀块体内设置复杂连接的控制孔道和三维斜孔，应充分利用控制盖板内的控制孔道,或采用先导控制块等专用的控制孔道连接体.先导孔道的直径应与GB2877的规定一致。
若因工艺需要而减小先导孔道的直径时，应作验算，确认不至影响对主级阀的控制要求。
10. 应避免采用倾斜孔道.必须倾斜时，孔道的倾斜角度应不超过35°，并须保证孔口的密封良好。
对主级斜孔，应在有关视图上标注出因斜孔加工而造成的椭园孔口的长轴尺寸。
11。
当较小孔道孔径不大于25mm时，两相邻孔道孔壁之间的距离应不小于5mm；较小孔道孔径大于25mm时，两相邻孔道孔壁之间的距离应不小于10mm。
液压阀组标准
液压阀组标准1.阀体设计规范阀体应设计为符合液压系统要求的形状和尺寸。
材料应选择能够承受液压油压力和温度的耐压性材料。
阀体表面应进行防锈处理，并具备良好的耐磨性和抗腐蚀性。
2.阀芯尺寸及配合公差阀芯是液压阀组的核心部件，其尺寸和配合公差应按照液压系统要求进行设计。
阀芯表面应进行硬化处理，以提高耐磨性和抗腐蚀性。
3.阀座尺寸及配合公差阀座是液压阀组的重要部件之一，其尺寸和配合公差应符合液压系统要求。
材料应选择能够承受液压油压力和温度的耐压性材料。
阀座表面应进行防锈处理，并具备良好的耐磨性和抗腐蚀性。
4.阀杆尺寸及配合公差阀杆是控制阀芯运动的重要部件，其尺寸和配合公差应符合液压系统要求。
材料应选择能够承受液压油压力和温度的耐压性材料。
阀杆表面应进行硬化处理，以提高耐磨性和抗腐蚀性。
5.阀座材料及硬度要求阀座材料应选择能够承受液压油压力和温度的耐压性材料，如不锈钢、合金钢等。
硬度要求根据液压系统要求而定，一般要求在HRC40-65之间。
6.密封件材料及硬度要求密封件是液压阀组中非常重要的部件之一，其材料应选择能够与液压油兼容的材料，如丁腈橡胶、氟橡胶等。
硬度要求根据具体应用而定，一般要求在邵氏硬度60-80之间。
7.液压油兼容性液压阀组应兼容各种类型的液压油，如矿物油、合成油等。
在特定的液压系统中，应按照系统要求选择合适的液压油型号。
8.防爆及防护等级在某些特定应用中，液压阀组需要具备防爆功能，以保障设备和人身安全。
防护等级应根据具体应用而定，一般要求在IP65以上。
9.清洁度及污染物含量液压阀组的清洁度应符合特定应用的要求。
污染物含量应低于规定值，以保证液压系统的正常运行和使用寿命。
在组装和测试过程中，应采取措施确保液压阀组的清洁度符合要求。
10.疲劳寿命与可靠性液压阀组的疲劳寿命和可靠性应符合特定应用的要求。
在设计和制造过程中，应考虑各种因素对疲劳寿命和可靠性的影响，如材料质量、制造工艺、使用环境等。
液压阀块设计指南与实例
精心整理液压阀块设计基本准则范围本标准规定了液压系统阀块设计过程中应遵循的基本准则。
术语、符号及定义阀块阀块是指用作油路的分、集和转换的过渡块体，或者用来安装板式、插装式等阀件的的基础块，在其上具有外接口和连通各外接口或阀件的流道，各流道依据所设计的原理实现正确的沟通。
液压阀块的设计要求和步骤设计要求（1）可靠性高，确保孔道间不窜油；（2）结构紧凑，占用空间小；（3）油路简单，压力损失小；（4）易于加工，辅助工艺孔少；（5）便于布管；（6）各控制阀调节操作方便。
设计步骤（1确定接头规格；（2位置；（3通。
阀块的油口4.1.1对于位置相近且易接错的油口，4.1.2P、A、T、B、A1、A2、B1、B2、M1、M2……），管相连接的外接油口和测压口钢印距离相应油口边缘大于7mm（可在技术要求中注明），具体可见附录A阀块工程图示例。
4.1.3阀块上的外接油口、测压口应根据管接头连接尺寸设计，沉孔外径、深度和螺纹深度均应留有合适的余量，避免安装时干涉。
具体可根据管接头螺纹规格由表1确定，并按《路机液压阀块管接头螺纹用沉孔规格系列》对沉孔外径进行圆整。
图2油口尺寸示意图表1阀块油口设计推荐尺寸4.2.1合理选择各控制阀的结构形式，同时应避免阀块集成度过高，尤其应避免在同一阀块上集成过多的螺纹插装阀，否则会使阀块工艺孔成倍增加，油路曲折，压力损失高，同时造成加工、检验和排故困难；但是对于功能相关，油路并联的板式阀组应尽量集成，以便简化系统管路。
图3老沥4.2.2图5“”或“GB/T25144.2.3阀块的孔道4.3.11）算出后取整：DQ──孔道内液流最大工作流量，L/min；V──孔道内液流速度，m/sm ax一般工作管路推荐流速为8m/s，回油管路推荐流速为4m/s。
4.3.2阀块的孔深数值是指从孔道所在视图表面计算并包括钻尖的深度。
4.3.3为便于去毛刺和避免污染物沉积，相交孔的结构形式应采用图6所示的T形结构，其中一个孔的孔深为该孔端面到与之相通孔道的轴线位置，不得采用图7所示的十字形结构。
