射水抽气器原理
汽轮机原理-抽气器
后，最后扩压至略高于大气压力的时候排出。
射水抽气器不消耗新蒸汽，运行费用较射汽抽
气器低。系统简单、运行可靠、维护方便。 但需
要另外安装射水泵。现代大型汽轮机都采用射水
抽气器。国产200MW汽轮机就是采用射水抽气器
作为主抽汽器。中小型汽轮机多采用射汽抽气器
作为主抽汽器。
6
第四节 抽气器 射水抽汽器
混合室 高压工作水 （循环水）
射水泵
工作水室
与凝汽器 抽气口相连 喷嘴 喉部 扩压管
高压水在喷嘴 中降压增速，形成高 速射流，卷吸混合室 的气体并带出混合室 ，混合室内形成高度 真空。射流与空气混 合物流出混合室，进 入扩压管流出。
抽气器垂直布 置，可以利用水柱自 重流动，减小水泵耗 功。
7
第四节 抽气器
四. 水环式真空泵
国产300MW和600MW汽轮机组的抽气装置都是采用水环式真空泵。其主 要部件有叶轮和壳体。壳体内形成一个圆柱体空间，叶轮偏心地安装在壳体内。 在壳体上开有吸气口和出气口，实行轴向吸气和排气。叶轮带有前弯叶片，偏 心地安装在充有适量工作水（密封水）的椭圆形泵体内。 当叶轮旋转时，由 于离心力作用，水向周围运动， 形成一个运动着的圆环（密封水环）。由于 偏心地安装的，水环的内表面也就与叶轮偏心，叶轮轮毂与水环间形成一个月 形空间。叶轮每转一周，每两个 相邻叶片与水环间所形成的空间由小到大， 又由大到小地周期性变化。当空间处于由小 到大变化时，该空间产生真空，由进气口吸 入气体。当空间处于由大到小变化时，该空 间产生压力，吸入的气体被压缩并经排气口 排出。这样，当叶轮连续运转时，就不断地 重复上述过程，起到一个连续抽气的作用。
启动抽气器功率大建立真空快，但工质和工质的热量不能回收，有经济损失。故它
射水抽汽器工作原理
射水抽汽器工作原理
射水抽汽器工作原理：
射水抽汽器是一种将水转化为蒸汽的装置，其工作原理如下：
1. 水从供水系统进入抽汽器。
2. 抽汽器中的水经过加热，使其温度升高。
3. 高温水进入抽汽器的聚束喷嘴，喷射出小水滴。
4. 在喷嘴的作用下，水滴速度加快，并与蒸汽堆积区中的热气体发生瞬时热量交换，水滴迅速蒸发成水蒸汽。
5. 形成的水蒸汽与热气体一起进入抽汽器的蒸汽出口。
6. 水蒸汽可以被收集和利用，而热气体则继续循环，为下一次水滴蒸发提供热能。
通过以上过程，射水抽汽器将水转化为蒸汽，实现了水资源的充分利用。
射水抽气器理论研究
射水抽气器理论研究作者：胡元杰来源：《报刊荟萃（下）》2017年第11期摘要：本文介绍了射水抽气系统的理论研究和设计方法。
首先通过查表计算，由机组一些参数先确定射水抽气器的抽气容量、温度等各种所需参数。
然后利用这些参数选出合适的射水抽气器，当射水抽气器完成选型后即可对该系统其它部件进行分析选型设计。
本文通过对射水抽气系统的设计对射水抽气系统分析和研究，从而找到提高射水抽气系统效率的方法，并对射水抽气系统一些问题提出建议。
关键词：射水抽气器；射水泵；管道；阀门一、射水抽气器简介和特点（一）射水抽气器的型式一般的，目前我国电站等设备多用的射水抽气器有以下几种型式：（1）长喉部射水抽气器。
这种射水抽气器的特点是喉管长度与喉管截面直径比值不小于18。
效率要比短喉射水抽气器高，应用也极其广泛。
（2）短喉部射水抽气器。
短喉管部射水抽气器的喉管长度与喉管截面直径比值为2～5的射水抽气器。
（3）单通道射水抽气器，单通道射水抽气器即为单个喉管的射水抽气器。
（4）多通道射水抽气器，多通道射水抽气器是指有两个或两个以上通道的射水抽气器。
（二）结构我国设计制造的高压凝气式机组中，较多的是用射水抽气器作抽气设备。
典型的射水抽气器，它主要由工作水入口水室、喷嘴、混合室、扩压管和止回阀等组成。
在喷嘴前安装有水室，以防止工作水在进入喷嘴前形成漩涡，并提高喷嘴的工作性能。
工作水压保持在0.2～0.4MPa，由专用的射水泵供给。
压力水经过水室进入喷管，喷管将压力水的压力能变成速度能，以高速射出。
在混合室内形成高度真空，使凝汽器内的气、汽混合物被吸入混合室，在混合室内，气、汽混合物和水混合后一起进入扩压管。
工作水在扩压管中流速逐渐降低，由速度能转变成压力能，最后在扩压管出口其压力升至略高于大气压力而排出扩压管进入冷却池。
为防止升压泵发生事故，使供水压力降低，导致喷嘴的工作水吸入凝汽器中，必须在射水抽气器的气。
汽混合物的入口装有止回阀。

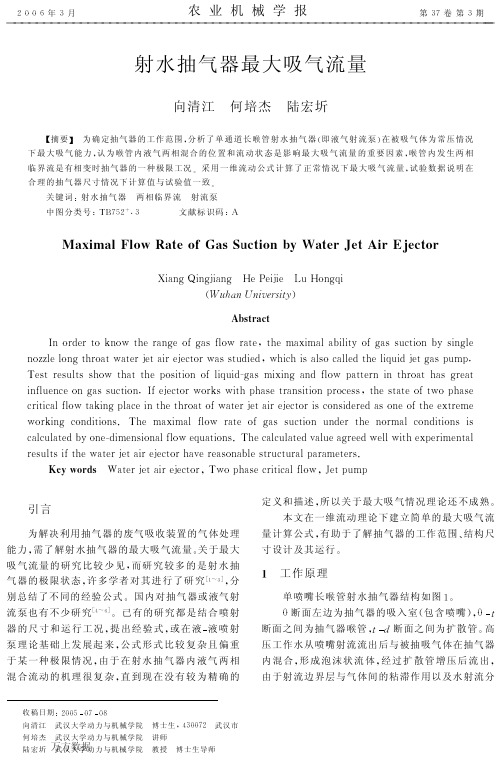

射水抽气器最大吸气流量
第 ?期
向清江 等@射水抽气器最大吸气流量
2EY
表 面 力 的 平 衡 是 由 液 相 表 面 张 力 !静 压 强 !空 气 动 力 构 成"抽气器内 射 流 碎 裂 发 生 的 长 度 是 射 流 速 度 与 最大扰动波型增长到射流圆周量级所需时间的乘
积#
$ 喉管内气液两相流激波与临界流
类 比 于 单 相 可 压 缩 介 质 流 动 发 生 激 波"采 用 均 相流模型可推导出喉管内一维两相流流动马赫数的 公 式%&’
1D6
当 发 生 激 波 时 直 接 由 式 1D6得 出 该 断 面 的 压 力 "
结 合 性 能 方 程 联 立 求 解 最 大 吸 气 流 量 #文 献 %E’中 也
采 用 了相似的方 法 推 导"并 总 结 了 其 他 情 况 下 的 极
限 状态方 程"如 水 汽 化"吸 入 气 体 产 生 激 波"最 大 背
式中
;A BCDBE BCFF 吸入气体体积流量3GDH BEFF 高压工作水体积流量3GDH
6!7
@A 6<?9 <47D6<=9 <47
6I7
式中 @FF 无因次压力比
<?><=><4FF ?>=>4断面总水压头3JD*I
性 能 曲 线 一 般 近 似 为 负 斜 率 的 直 线 3在 文 献 KLM
情况3它给出了抽气器正常工作时 @的范围3在吸气 量 K@I3@!M范 围 内 有 可 能 出 现 其 他 形 式 导 致 的 最 大 吸 气流量5 由 此 可 见3射 水 抽 气 器 一 般 设 计 成 长 喉 管 3尽 可 能 让 混 合 断 面 发 生 在 喉 管 内 5由 于 已 足 够 满 足 实 际 应 用 3所 以 基 本 特 性 曲 线 可 近 似 认 为 是 直 线 3 除非 研 究 它 的 非 正 常 工 况3才 对 @趋 向 最 小 致 使 高 压水射流穿透喉管时候的吸气情况进行研究5混合 断面的确定也可 被 认 为 是 射 流 碎 裂 长 度 的 确 定3它 与喷嘴雷诺数3喷嘴>喉管的面积比 O3射流初始速度 dE83以 及 韦 伯 数 相 关 3其 中 喷 嘴 雷 诺 数 是 喷 嘴 射 流 速 度和喷嘴直径乘 积 与 动 力 粘 性 系 数 的 比 值3反 映 喷 射 强 度 5影 响 因 素 中 面 积 比 影 响 最 大 3O趋 向 !时 3碎 裂发生长度趋向 83O趋向 8时3碎裂发生长度趋向无 限空间自由射流碎裂长度5另一种估计喷嘴至混合 断面长度的方法 是 采 用 射 流 稳 定 性 分 析3射 流 流 体
抽气器的作用
抽气器的作用
抽气器的作用是将漏入凝气器内的空气和蒸汽中所含的不凝结气体连续不断地抽出，保持凝汽器始终在高度真空状态。
抽气器运行状况的优劣，影响着凝气器内绝对压力的大小，对机组的安全、经济运行起着重要作用。
在各类火电厂中，常用的抽气器主要有射气器和射水抽气器两种。
抽气器的工作原理
如图所示为喷射式抽气器的结构原理示意图，它是由工作喷嘴A、混合室B、扩压管C等组成，工质通过喷嘴A，由压力能转变为速度能，在混合室中形成高于凝气器内的真空，达到把气、汽混合物从凝气器中抽出的目的。
为了把从凝汽器中抽出的气、汽混合物排入大气，在混合室之后没有扩压管C，把工质的速度能再转变为压力能，将混合物排入大气。
抽气器的整个工作过程可分为三个阶段，如图所示的断面以前为工质在喷嘴内的膨胀增速阶段，在1—1与2---2断面之间是工质与混合室内气、汽混合物相混阶段，在2—2与4—4断面之间是超音速流动的压缩阶段，断面3—3为超音速流动转变为亚音速流动的过渡断面，3—3与4—4断面为亚音速流动的扩压段，当工质流至4—4断面以外，其压力上升至略高于大气压力而排入大气。
抽气器
抽气器1、抽气器的作用抽气器的作用是将漏入凝汽器内空气不断地抽出，以维持凝汽器内的高度真空。
故抽气器工作的好坏对凝汽器工作的影响很大。
任何一种抽汽器，不论其结构和工作原理如何，都是一种压气器，它将汽气混合物从凝汽器抽气口的压力压缩到高于大气压的出口压力。
2、抽气器的型式抽气器的型式有机械式和喷射式两种。
喷射式抽气器结构简单、工作可靠、制造成本低、维护方便、建立真空快。
常用的喷射式抽气器有射汽抽气器和射水抽气器两种，工作原理相同工质不同。
前者用蒸汽做工质，后者用水做工质。
（一）射汽抽气器1.启动抽气器的结构和工作原理：启动抽气器的作用是在汽轮机启动前给凝汽器建立真空，以缩短机组启动时间。
图5--8为启动抽气器示意图，它主要由工作喷嘴A、混合室B和扩压管C 所组成。
工质是新蒸汽，新蒸汽进入工作喷嘴A，在喷嘴A膨胀加速造成一个远高于音速的高速汽流射入混合室。
高速汽流有很强的空吸作用，从而将从抽气口来的汽气混合汽流带走，并进入扩压管C。
混合汽流在扩压管C中不断扩压，直到压力稍大于大气压力后排入大气。
启动抽气器功率大建立真空快，但工质和工质的热量不能回收，有经济损失。
故它只作为启动时用。
一旦汽轮机正常工作以后，主抽气器便投入工作，启动抽气器停止工作。
2. 主抽气器主抽气器的作用：是在汽轮机正常工作时使用，以维持凝汽器的高度真空。
主抽气器一般都采用带中间冷却器的多级型式。
其目的在于可以得到更高的真空度，同时也可以回收工质和热量，提高经济性。
图5-- 9为两级射汽抽气器工作原理图。
凝汽器内的汽气混合物由第一级抽气器抽出，并压缩到某一中间压力（低于大气压力），然后进入中间冷却器2。
在中间冷却器2中，混合物中的部分蒸汽被凝结成水，而未凝结的汽气混合物又被第二级抽走。
在第二级抽气器中，汽气混合物被压缩到略高于大气压力，再经第二级冷却器4进一步凝结并回收工质和热量。
最后的空气和少量未凝结的蒸汽一起排入大气。
（二）射水抽气器射水抽气器的工作原理：射水抽气器的工作原理同射汽抽气器相同，如图5--12所示。
射水抽气器原理
目前我国大容量机组都采用射水抽气器，它主要由工作氺入口、工作喷嘴、混合室、扩压管和止回阀等组成。
由射水泵的压力水，通过喷嘴将压力能转换成动能，以一定的速度从喷嘴喷出，混合室中形成高度真空。
凝汽器中的气汽混合物被吸入混合室和工作水混合，一起进入扩压管，在扩压管中将动能转换成压力能，在略高于大气压的情况下随水流排出。
在混合室与凝汽器连通的接口处装有自动止回阀（借助止回阀前后的压力差关闭），其目的是当射水泵发生故障时，防止和空气倒流入凝汽器。
射水抽气器抽真空系统。
它由射水抽气器、射水泵、射水箱及连接管组成。
各台低压加热器的排气、凝结水泵及疏水泵的排气管汇入凝汽器，凝汽器与射水抽气器的工作室相连。
由循环水或深水井的射水箱的水，用射水泵（一台正常运行，一台备用）升压后，打入射水抽气器。
抽气器中喷嘴喷射出的高速水流，在工作室内产生高真空以抽出凝汽器中的气、汽混合物，这些气、汽混合物经扩压后回到射水箱。
射汽抽气器工作原理
射汽抽气器工作原理射汽抽气器是一种广泛应用于工业生产中的设备，其工作原理主要是利用压缩空气或蒸汽将液体从容器中抽出，从而实现液体的输送和排空。
射汽抽气器通常由喷嘴、液体容器、吸入管、排气管等部分组成，下面将详细介绍其工作原理。
首先，当压缩空气或蒸汽通过喷嘴进入液体容器时，由于喷嘴的设计使得气流速度急剧增加，从而在液体表面形成了一个低压区域。
这个低压区域会使液体被抽出容器，并随着气流一起进入吸入管。
其次，液体进入吸入管后，会与气流混合，形成液体雾状物。
这时，由于液体颗粒的惯性作用，它们会沿着吸入管壁面向下坠落，最终被排气管排出系统。
而气体则继续向前流动，完成了对液体的抽出和输送。
总的来说，射汽抽气器的工作原理是通过喷嘴产生的低压区域将液体抽出容器，然后与气流混合形成液体雾状物，最终通过排气管排出系统。
这种工作原理使得射汽抽气器在工业生产中得到了广泛应用，特别是在化工、制药、食品等行业中起着重要作用。
在实际应用中，射汽抽气器的工作原理还需要考虑到一些因素，比如喷嘴的设计、气流速度、液体性质等，这些因素都会影响到抽气器的工作效果。
因此，在选择和使用射汽抽气器时，需要根据具体的工艺要求和液体特性进行合理的设计和调整，以确保其正常、高效地工作。
总之，射汽抽气器是一种通过压缩空气或蒸汽将液体抽出并输送的设备，其工作原理是利用喷嘴产生的低压区域将液体抽出容器，然后与气流混合形成液体雾状物，最终通过排气管排出系统。
在实际应用中，需要根据具体的工艺要求和液体特性进行合理的设计和调整，以确保其正常、高效地工作。
通过对射汽抽气器工作原理的深入理解，可以更好地应用和维护这一设备，为工业生产提供更好的支持。
射 水 抽 气 器
射 水 抽 气 器(节能高效型)一：射水抽气器用途及优点 射水抽气器用于火力发电厂汽轮组抽吸凝汽器真空和其它需要抽真空的专用设备。
新型射水抽气器优点为：1、抽吸能力强，安全裕量大，电机耗功低。
2、寿命长，抽吸内效率不受运行时间影响，检修间隔期长。
3、启动性好，无需另配辅抽。
对工作水所含杂质的质量浓度及体积浓度要求低。
4、该射水抽汽器喉管出口设置余速抽气器，可同时供汽机抽吸轴封加热器之不凝结气体。
5、因无气相偏流，所以射水抽气器运行中震动磨损极小。
二射水抽气器结构原理 新一代射水抽气器结构原理打破了传统的水、气垂直交错流动的设计模式，大家知道气相运动所需能量全来自水束，那么要让水质点裹胁更多的气体来提高凝汽器真空，保证安全运行就必须： １、在吸入室中选取水的最佳流速及单股水束的最佳截面，以期水束能实现最佳分散度，同时分散后的水质点又具最佳动量，以最小的水量裹胁最多的气体，这是达到低耗高效的起码条件。
２、吸入室内水质点与空气的接触达到最均匀。
且使水束所裹胁的气体能全部压入喉管。
３、制止初始段的气相返流偏流，以免造成冲击四壁而发生震动磨损。
这一点单靠加长喉管是难以实现的。
这是吸入室几何结构，喉口形状，喉径喷咀面积比，喉长喉咀径比，进水参数（水量水压）等实现的。
４、喉管的结构分气体压入段，旋涡强化段及增压段三部份。
能实现两相流的均匀混合，降低气阻，消除气相偏流，增加两相质点能量交换，又能利用余速使排出的能量损失达到最少。
上述结构原理是传统的设计方法生产的射水抽气器所难以实现的，这也是此前抽气器效率难以提高的主要原因。
根据等截面喉管末端仍具有较高流速及整个喉管之间互不干涉原理，我厂射水抽气器实现了喉管下段及出口的分段抽气所提供的后置式余速抽气器，供汽机分场抽吸轴封加热器，冷风器水室等处不凝结气体。
三、射水抽气器选购1、用户为新建电厂还是改造旧抽。
2、是否配水泵电机及水箱。
3、如改造旧抽则提供原水(汽)抽的结构图和参数（抽气量、抽气压力、真空严密性、耗汽量），原水泵和电机的型号和参数、原水抽的安装图和管道的布置图（主要是安装高度）。
抽气器课件
抽气器的种类及原理两级射汽抽气器抽气器的种类及原理一、抽气器分类：根据其工作原理可分射流式抽气器和容积式真空泵两大类。
1.射流式抽气器：它由喷嘴、混合室和扩压管组成。
工作介子通过喷嘴将压力能转变为速度能，形成一股高速射流，在喷嘴出口处形成强烈的引射作用，抽吸与混合室连通的凝气器等处的不凝结气体。
然后在扩压管中将混合物的动能转变为压力能，抽气器的种类及原理速度降低，压力逐渐升高，最后在略高于大气压的情况下排入大气。
根据工作的介子不同，射流式抽气器又分射汽式抽气器和射水式抽气器。
2.容积式真空泵：容积式真空泵分为液环式和离心式两种。
液环式在运行时，叶轮与工作液体之间形成可变工作腔。
在吸入侧工作腔，空腔容积逐渐增大，吸入空气；在排出侧工作腔，空腔容积逐渐减小，把空气压缩，送到排气口排出在吸入室建立真空。
离心式机械泵是利用叶轮旋转的离心力，把工作谁水甩出同时夹带空气来建立真空的。
抽气器的种类及原理 3.多喷嘴长喉部射水抽气器的结构特点：（1）将单喷嘴改为七只喷嘴。
（2）扩散管改为七根长喉部管子。
（3）抽气器除空气止回门外，均是焊接结构制作比较方便。
（4）采用多个喷嘴和长喉部结构，抽气器的效率较高。
（5）同样的抽空气能力需要的的工作水量少抽气器的种类及原理可配用较小的射水泵，节省厂用电（6）消除了泵体振动，减小了射水抽气器运行中的噪音。
4.射水抽气器运行中易发生故障及处理（1）水池温度高：射水抽气器多采用闭式循环，由于汽气混合物的加热和水泵运转的摩擦发热，会造成水温升高。
发现水温升高时，应补充冷水，使水由溢流管排出，以稳定水源。
抽气器的种类及原理（2）抽气器的喷嘴的进水口被冲蚀：这是进入抽气器的工作水部清洁和含有泥沙所引起的一种机械损伤。
在检修时，应检查喷嘴的冲蚀情况，以防运行中的效率降低。
（3）射水系统结垢：系统中工作水的在长期工作下温度会有所升高，在喷嘴出口，混合室、喉管及扩压管等处的壁面结垢，占据部分流道，所以应定期予以清除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
射水抽气器原理
射水抽气器是一种常见的气体增压装置，它利用液体流体力学和气体压缩原理进行工作。
射水抽气器也被称为液体增压泵或水力增压泵，广泛应用于工业、民用和农业领域。
射水抽气器的基本原理是通过液体的流动能量进行压缩，将低压的气体或气体混合物采用液体为介质进行增压。
射水抽气器由两个主要部分组成：驱动密封和液体驱动装置。
驱动密封是射水抽气器的核心部分，它由一个大口和一个小口组成，中间通过一个锥形雄螺栓和一个螺纹二通管连接。
在液体驱动装置的作用下，液体从大口进入驱动密封，流经螺纹装置，从锥形雄螺栓中的小口喷出。
液体驱动装置是射水抽气器的供液系统，包括液体入口、管道、泵和控制阀。
在工作过程中，液体通过入口进入射水抽气器，经由控制阀调节流量，进入驱动密封中的大口。
当液体流经驱动密封的大口时，由于液体受限于螺纹二通管的内部结构，流速减小，而压力增加。
根据伯努利定律，液体速度减小，压力增加。
因此，在大口和小口之间产生一个压力差，导致气体被吸入射水抽气器。
接下来，液体从小口出口喷出，其速度远高于液体流入时的速度。
由于质量守恒
定律，液体中的质量不变，所以喷出的液体体积变小，但速度增加。
根据伯努利定律，液体速度增加，压力减小。
因此，在小口和大口之间产生一个负压区域，将周围的低压气体吸入射水抽气器，实现气体的增压。
总结来说，射水抽气器的工作原理是通过液体流动能量进行气体增压。
液体从大口流入驱动密封，在密封结构作用下产生压力差，将周围的气体吸入。
然后，液体从小口喷出，形成负压区域，将气体压缩并排出。
通过不断循环流动液体和吸入气体，实现对气体的增压。
射水抽气器具有结构简单、工作可靠、无污染、维护方便等优点，因此在众多领域得到广泛应用。
它可以用于压缩空气、提高气体压力、供水、增压输送等多种场合。
射水抽气器的原理和应用对于我们的生产和生活都十分重要，深入理解射水抽气器原理有助于更好地使用和维护射水抽气器。
