齿轮各参数计算公式
模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) （d为分度圆直径，z为齿数）齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高ha ha=m=p/π齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2=πm/2中心距a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上？13-2 一渐开线，其基圆半径r b＝40 mm，试求此渐开线压力角?＝20°处的半径r和曲率半径ρ的大小。
13-3 有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径d a＝106.40 mm，齿数z=25，问是哪一种齿制的齿轮，基本参数是多少?13-4 两个标准直齿圆柱齿轮，已测得齿数z l＝22、z2＝98，小齿轮齿顶圆直径d al ＝240 mm，大齿轮全齿高h＝22.5 mm，试判断这两个齿轮能否正确啮合传动?13-5 有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z1＝19、z2＝81，模数m＝5 mm，压力角?＝20°。
若将其安装成a′＝250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C是多少?13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数z1＝21、z2＝66，模数m＝3.5 mm，压力角?＝20°，正常齿。
试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
13-7 已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d al＝77.5 mm，齿数z1＝29。
齿轮各参数计算公式
模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) （d为分度圆直径，z为齿数）齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高ha ha=m=p/π齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2=πm/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上？13-2 一渐开线，其基圆半径r b＝40 mm，试求此渐开线压力角α＝20°处的半径r和曲率半径ρ的大小。
13-3 有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径d a＝106.40 mm，齿数z=25，问是哪一种齿制的齿轮，基本参数是多少?13-4 两个标准直齿圆柱齿轮，已测得齿数z l＝22、z2＝98，小齿轮齿顶圆直径d al＝240 mm，大齿轮全齿高h ＝22.5 mm，试判断这两个齿轮能否正确啮合传动?13-5 有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z1＝19、z2＝81，模数m＝5 mm，压力角α＝20°。
若将其安装成a′＝250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C是多少?13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数z1＝21、z2＝66，模数m＝3.5 mm，压力角α＝20°，正常齿。
试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
13-7 已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d al＝77.5 mm，齿数z1＝29。
齿轮各参数计算公式
模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) （d为分度圆直径，z为齿数）齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高ha ha=m=p/π齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2=πm/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上？13-2 一渐开线，其基圆半径r b＝40 mm，试求此渐开线压力角＝20°处的半径r和曲率半径ρ的大小。
13-3 有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径d a＝106.40 mm，齿数z=25，问是哪一种齿制的齿轮，基本参数是多少?13-4 两个标准直齿圆柱齿轮，已测得齿数z l＝22、z2＝98，小齿轮齿顶圆直径d al＝240 mm，大齿轮全齿高h＝22.5 mm，试判断这两个齿轮能否正确啮合传动?13-5 有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z1＝19、z2＝81，模数m＝5 mm，压力角＝20°。
若将其安装成a′＝250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C 是多少?13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数z1＝21、z2＝66，模数m＝3.5 mm，压力角＝20°，正常齿。
试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
13-7 已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d al＝77.5 mm，齿数z1＝29。
齿轮各参数计算公式
模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) （d为分度圆直径，z为齿数）齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df==m=da-2h=齿顶高ha ha=m=p/π齿根高hf hf=齿高h h=齿厚s s=p/2=πm/2中心距a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+公法线长度w w=m[+]13-1 什么是分度圆标准齿轮的分度圆在什么位置上13-2 一渐开线，其基圆半径r b＝40 mm，试求此渐开线压力角＝20°处的半径r和曲率半径ρ的大小。
13-3 有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径d a＝mm，齿数z=25，问是哪一种齿制的齿轮，基本参数是多少13-4 两个标准直齿圆柱齿轮，已测得齿数z l＝22、z2＝98，小齿轮齿顶圆直径d al＝240 mm，大齿轮全齿高h ＝mm，试判断这两个齿轮能否正确啮合传动13-5 有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z1＝19、z2＝81，模数m＝5 mm，压力角＝20°。
若将其安装成a′＝250 mm的齿轮传动，问能否实现无侧隙啮合为什么此时的顶隙（径向间隙）C是多少13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数z1＝21、z2＝66，模数m＝mm，压力角＝20°，正常齿。
试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
13-7 已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d al＝mm，齿数z1＝29。
现要求设计一个大齿轮与其相啮合，传动的安装中心距a＝145 mm，试计算这对齿轮的主要参数及大齿轮的主要尺寸。
13-8 某标准直齿圆柱齿轮，已知齿距p＝mm，齿数z＝25，正常齿制。
直齿圆柱齿轮的基本参数
新课：§3—4 直齿圆柱齿轮的基本参数和几何尺寸计算一、直齿圆柱齿轮几何要素的名称和代号图3—16所示为直齿圆柱齿轮的一部分，其主要几何要素如下：1、端平面圆柱齿轮上，垂直于齿轮轴线的表面2、齿顶圆柱面、齿顶圆圆柱齿轮的齿顶曲面称齿顶圆柱面圆柱齿轮上，齿顶圆柱面与端平面的交线称为齿顶圆齿顶圆直径的代号为da3、齿根圆柱面，齿根圆圆柱齿轮的齿根曲面称齿根圆柱面圆柱齿轮上，其齿根圆柱面与端平面的交线称为齿根圆齿根圆直径的代号为df4、分度圆柱面、分度圆圆柱齿轮的分度曲面称分度圆柱面分度曲面是齿轮上的一个假想曲面，齿轮的轮齿尺寸均以此曲面为基准而加以确定圆柱齿轮的分度圆柱面与端平面的交线称为分度圆分度圆直径的代号为d5、齿宽齿轮的有齿部位沿分度圆柱面的直母线方向量度的宽度称齿宽。
代号为b6、端面齿距在齿轮上，两个相邻而同侧的端面齿廓之间的分度圆弧长，称为端面齿距在一般情况下，端面齿距可以简称为齿距。
齿距的代号为p7、端面齿厚在圆柱齿轮的端平面上，一个齿的两侧端面齿廓之间的分度圆弧长，称为端面齿厚，简称齿厚。
齿厚的代号为e8、端面齿槽宽在端平面上，一个齿槽的两侧齿廓之间的分度圆弧长，称为端面齿槽宽，（槽宽）代号为f9、齿顶高齿顶圆与分度圆之间的径向距离称为齿顶高，代号为ha10、齿根高：齿根圆与分度圆之间的径向距离称为齿根高，代号为hf二、直齿圆柱齿轮的基本参数*和顶隙系数C*五个基本参数：齿数z、模数m、齿形角α、齿顶高系数ha基本参数是齿轮各部几何尺寸计算的依据1、齿数z一个齿轮的轮齿总数叫做齿数，用代号z表示模数一定时，齿数越多，齿轮的几何尺寸越大，轮齿渐开线的曲率半径也越大，齿廓曲线越趋平直2、模数m模数：齿距除以圆周率π所得到的商。
模数的代号为m，单位为mm模数是齿轮几何尺寸计算中最基本的一个参数由齿距定义可知：齿距与齿数的乘积等于分度圆周长，即pz＝πd为了使分度圆直径成为一个有理数，便于齿轮几何尺寸的计算和制造，人为地规定p／π为有理，即m＝p／π。
实用文库汇编之齿轮的参数、代号、图解、计算方法

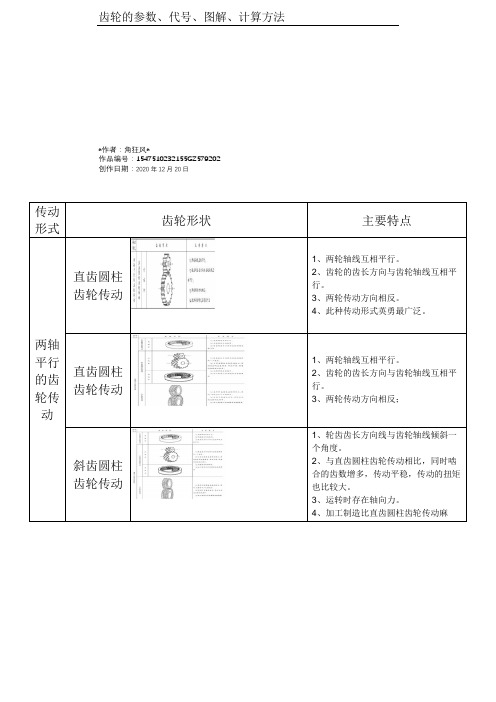

*作者：角狂风*作品编号：1547510232155GZ579202创作日期：2020年12月20日传动形式齿轮形状主要特点两轴平行的齿轮传动直齿圆柱齿轮传动1、两轮轴线互相平行。
2、齿轮的齿长方向与齿轮轴线互相平行。
3、两轮传动方向相反。
4、此种传动形式英勇最广泛。
直齿圆柱齿轮传动1、两轮轴线互相平行。
2、齿轮的齿长方向与齿轮轴线互相平行。
3、两轮传动方向相反；斜齿圆柱齿轮传动1、轮齿齿长方向线与齿轮轴线倾斜一个角度。
2、与直齿圆柱齿轮传动相比，同时啮合的齿数增多，传动平稳，传动的扭矩也比较大。
3、运转时存在轴向力。
4、加工制造比直齿圆柱齿轮传动麻斜齿圆柱齿轮传动烦。
非圆齿轮传动1、目前常见的非圆齿轮有椭圆形、扇形。
2、当主动轮等速转动时从动轮可以实现有规则的不等速转动。
3、此种传动多见于自动化机构。
人字齿轮传动1、具有斜齿圆柱齿轮的优点，同时运转时不产生轴向力。
2、适用于传递功率大，需作正反向运转的机构中。
3、加工制造比斜齿圆柱齿轮麻烦。
传动形式齿轮形状主要特点两轴相交的齿轮传动交叉轴斜齿轮传动1、两轮轴线不再同一平面上，或者任意交错，或者垂直交错。
2、两轮的螺旋角可以相等，也可以不相等。
3、两轮的螺旋方向可以相同，也可以不相同。
蜗杆传动1、蜗杆轴线与蜗轮轴线成垂直交错。
2、可以实现大的传动比，传动平稳，噪声小，有自锁。
3、传动效率较低，蜗杆线速度受一定限制。
直齿锥齿轮传动1、两轮轴线相交于锥顶点，轴交角α有三种，α〉90°，α=90°（正交），α〈90°。
2、轮齿齿线的延长线通过锥点。
斜齿锥齿轮传动1、轮齿齿线呈斜向，或者说，齿线的延长线不通过锥点，而是与某一圆相切。
2、两轮螺旋角相等，螺旋方向相反。
弧齿锥齿轮传动1、轮齿齿线呈弧形。
2、两轮螺旋角相等，螺旋方向相反。
3、与直齿锥齿轮传动相比，同时参加啮合的齿数增多，传动平稳，传动的扭矩较大。
实用文库汇编之齿轮几何要素的名称、代号齿顶圆：通过圆柱齿轮轮齿顶部的圆称为齿顶圆，其直径用d a表示。
齿轮的参数、代号、图解、计算方法
齿轮几何要素的名称、代号齿顶圆：通过圆柱齿轮轮齿顶部的圆称为齿顶圆，其直径用 d a 表示。
齿根圆：通过圆柱齿轮齿根部的圆称为齿根圆，直径用 d f 表示。
齿顶高：齿顶圆 d a 与分度圆d 之间的径向距离称为齿顶高，用 h a 来表示。
齿根高：齿根圆 d f 与分度圆 d 之间的径向距离称为齿根高，用 h f 表示。
齿顶高与齿根高之和称为齿高，以h 表示，即齿顶圆与齿根圆之间的径向距离。
以上所述的几何要素均与模数 m 、齿数z 有关。
齿形角：两齿轮圆心连线的节点Ｐ处，齿廓曲线的公法线（齿廓的受力方向）与两节圆的内公切线（节点P处的瞬时运动方向）所夹的锐角，称为分度圆齿形角，以α表示，我国采用的齿形角一般为20°。
传动比：符号i ，传动比i 为主动齿轮的转速n 1（r/min ）与从动齿轮的转速n 2（r/min ）之比，或从动齿轮的齿数与主动齿轮的齿数之比。
即i= n 1/n 2 = z 2/z 1中心距：符号a ，指两圆柱齿轮轴线之间的最短距离，即：a=(d 1+d 2)/2=m(z 1+z 2)/2齿轮几何参数计算压痕法是在被测齿轮的齿顶涂色后，使其在一张纸上滚动，这张纸上就留下了齿顶滚过的痕迹，根据压痕作出齿顶线的延长线及辅助线，然后用量角器测量出齿向角度，该角即为齿轮齿顶处的螺旋角β，然后再根据齿轮其它几何参数，计算出齿轮分度圆处的螺旋角β。
1) 什么是「模数」？模数表示轮齿的大小。
R模数是分度圆齿距与圆周率（π）之比,单位为毫米(mm)。
除模数外,表示轮齿大小的还有ＣＰ（周节：Circular pitch）与ＤＰ（径节：Diametral pitch）。
【参考】齿距是相邻两齿上相当点间的分度圆弧长。
2) 什么是「分度圆直径」？分度圆直径是齿轮的基准直径。
决定齿轮大小的两大要素是模数和齿数、分度圆直径等于齿数与模数(端面)的乘积。
过去,分度圆直径被称为基准节径。
最近,按ISO标准,统一称为分度圆直径。
齿轮各参数计算公式
模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) （d为分度圆直径，z为齿数）齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高ha ha=m=p/π齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2=πm/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上？13-2 一渐开线，其基圆半径r b＝40 mm，试求此渐开线压力角α＝20°处的半径r和曲率半径ρ的大小。
13-3 有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径d a＝106.40 mm，齿数z=25，问是哪一种齿制的齿轮，基本参数是多少?13-4 两个标准直齿圆柱齿轮，已测得齿数z l＝22、z2＝98，小齿轮齿顶圆直径d al＝240 mm，大齿轮全齿高h ＝22.5 mm，试判断这两个齿轮能否正确啮合传动?13-5 有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z1＝19、z2＝81，模数m＝5 mm，压力角α＝20°。
若将其安装成a′＝250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C是多少?13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数z1＝21、z2＝66，模数m＝3.5 mm，压力角α＝20°，正常齿。
试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
13-7 已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d al＝77.5 mm，齿数z1＝29。
齿轮各参数计算公式
齿轮各参数计算公式模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) （d为分度圆直径，z为齿数）齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶⾼ha ha=m=p/π齿根⾼hf hf=1.25m齿⾼h h=2.25m齿厚s s=p/2=πm/2中⼼距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上？13-2 ⼀渐开线，其基圆半径r b＝40 mm，试求此渐开线压⼒⾓α＝20°处的半径r和曲率半径ρ的⼤⼩。
13-3 有⼀个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径d a＝106.40 mm，齿数z=25，问是哪⼀种齿制的齿轮，基本参数是多少?13-4 两个标准直齿圆柱齿轮，已测得齿数z l＝22、z2＝98，⼩齿轮齿顶圆直径d al＝240 mm，⼤齿轮全齿⾼h ＝22.5 mm，试判断这两个齿轮能否正确啮合传动?13-5 有⼀对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z1＝19、z2＝81，模数m＝5 mm，压⼒⾓α＝20°。
若将其安装成a′＝250 mm的齿轮传动，问能否实现⽆侧隙啮合？为什么？此时的顶隙（径向间隙）C是多少?13-6 已知C6150车床主轴箱内⼀对外啮合标准直齿圆柱齿轮，其齿数z1＝21、z2＝66，模数m＝3.5 mm，压⼒⾓α＝20°，正常齿。
试确定这对齿轮的传动⽐、分度圆直径、齿顶圆直径、全齿⾼、中⼼距、分度圆齿厚和分度圆齿槽宽。
13-7 已知⼀标准渐开线直齿圆柱齿轮，其齿顶圆直径d al＝77.5 mm，齿数z1＝29。
齿轮的参数代图解计算方法
两轴平行的齿轮传动直齿圆柱齿轮传动1、两轮轴线互相平行。
2、齿轮的齿长方向与齿轮轴线互相平行。
3、两轮传动方向相反。
4、此种传动形式英勇最广泛。
直齿圆柱齿轮传动1、两轮轴线互相平行。
2、齿轮的齿长方向与齿轮轴线互相平行。
3、两轮传动方向相反；斜齿圆柱齿轮传动1、轮齿齿长方向线与齿轮轴线倾斜一个角度。
2、与直齿圆柱齿轮传动相比，同时啮合的齿数增多，传动平稳，传动的扭矩也比较大。
3、运转时存在轴向力。
4、加工制造比直齿圆柱齿轮传动麻烦。
斜齿圆柱齿轮传动非圆齿轮传动1、目前常见的非圆齿轮有椭圆形、扇形。
2、当主动轮等速转动时从动轮可以实现有规则的不等速转动。
3、此种传动多见于自动化机构。
人字齿轮传动1、具有斜齿圆柱齿轮的优点，同时运转时不产生轴向力。
2、适用于传递功率大，需作正反向运转的机构中。
3、加工制造比斜齿圆柱齿轮麻烦。
两轴相交的齿轮传动交叉轴斜齿轮传动1、两轮轴线不再同一平面上，或者任意交错，或者垂直交错。
2、两轮的螺旋角可以相等，也可以不相等。
3、两轮的螺旋方向可以相同，也可以不相同。
蜗杆传动1、蜗杆轴线与蜗轮轴线成垂直交错。
2、可以实现大的传动比，传动平稳，噪声小，有自锁。
3、传动效率较低，蜗杆线速度受一定限制。
直齿锥齿轮传动1、两轮轴线相交于锥顶点，轴交角α有三种，α〉90°，α=90°（正交），α〈90°。
2、轮齿齿线的延长线通过锥点。
斜齿锥齿轮传动1、轮齿齿线呈斜向，或者说，齿线的延长线不通过锥点，而是与某一圆相切。
2、两轮螺旋角相等，螺旋方向相反。
弧齿锥齿轮传动1、轮齿齿线呈弧形。
2、两轮螺旋角相等，螺旋方向相反。
3、与直齿锥齿轮传动相比，同时参加啮合的齿数增多，传动平稳，传动的扭矩较大。
齿轮几何要素的名称、代号齿顶圆：通过圆柱齿轮轮齿顶部的圆称为齿顶圆，其直径用d a表示。
齿根圆：通过圆柱齿轮齿根部的圆称为齿根圆，直径用d f 表示。
齿顶高：齿顶圆d a与分度圆d之间的径向距离称为齿顶高，用h a来表示。
