备战中考物理欧姆定律问题(大题培优 易错 难题)附答案解析
一、初中物理欧姆定律问题1．小梦将定值电阻R 1与滑动变阻器R 2接入电源电压不变的电路中，如图所示．闭合开关S ，各表均有一定示数，滑动变阻器的滑片向右滑动到一定位置过程中，电流表、电压表V 1和V 2示数变化量分别为ΔI 、ΔU 1、ΔU 2．下列说法正确的是A ．V 1示数不变，V 2示数变大B ．V 1示数变小，V 1示数和电流表示数之比变小C ．V 2示数变大，ΔU 1＞ΔU 2D ．电流表示数变小，1U I∆∆ 不变 【答案】D【解析】【分析】【详解】由图知：定值电阻和滑动变阻器串联，电压表V 1测量定值电阻两端电压，电压表V 2测量滑动变阻器两端电压，电流表测量电路电流。
A ．在串联电路中，电阻具有分压作用。
滑动变阻器滑片向右移动过程中，滑动变阻器接入电路电阻增大，根据串联电路用电器两端电压与其阻值成正比知，滑动变阻器两端电压增大，即电压表V 2示数增大，而电源电压一定，所以电压表V 1示数减小．此选项错误；B ．由A 知，电压表V 1示数减小，但定值电阻阻值一定，所以V 1示数和电流表示数之比即定值电阻阻值不变。
此选项错误；C ．由A 知，电压表V 2示数增大，但电源电压一定，前后两种情况下定值电阻和滑动变阻器两端电压变化程度相同，即，ΔU 1＝ΔU 2。
此选项错误；D ．定值电阻阻值不变，滑动变阻器滑片向右移动过程中，滑动变阻器接入电路电阻增大，电路总电阻增大，电源电压一定，由欧姆定律知，电路电流减小，所以电流表示数减小。
滑片在不同位置时，定值电阻两端电压变化量与通过的电流变化量之比为R 1，而R 1是定值电阻，所以不变。
此选项正确。
故选D 。
2．在图甲所示的电路中，电源电压不变，R 0为定值电阻，滑动变阻器的滑片P 从a 端移到b 端的过程中，电压表与电流表示数的变化规律如图乙所示。
下列说法正确的是（ ）A ．电源电压为4.0VB ．定值电阻R 0的阻值为8ΩC ．滑动变阻器的调节范围为0﹣20ΩD ．当滑片P 位于b 端时，电路的总功率最大【答案】C【解析】【分析】【详解】电路为定值电阻与滑动变阻器串联电路，电压表测量滑动变阻器两端电压，当滑片P 位于a 端时，滑动变阻器接入阻值为0Ω，电路为定值电阻简单电路，则电压表示数为0V ，由乙图可知此时电流为0.6A ，则由欧姆定律可求电源电压为U =I 1R 0=0.6A×R 0当滑片P 位于b 端时，滑动变阻器全部接入电路，由串联分压可知此时对应电压最大，由乙图可知此时电压表示数为4V ，电流表示数为0.2A ，则可求滑动变阻器最大阻值及电源电压为24V ==200.2AU R I =Ω滑滑 U =U 0+U 滑=0.2A×R 0+4V联立求解可得电源电压为6V ，电阻R 0阻值为10Ω，由于电源电压不变，则由 2U P R =可知，当电路电阻最小时，电路总功率最大，即滑片位于a 端，综合可知，故选C 。
3．如图所示电路中，当滑动变阻器的滑片在滑动过程中，电压表V 1、数的变化量的大小分别为1U ∆和2U ∆，那么（ ）A ．12U U ∆∆＜B ．12U U ∆∆＞C ．12U U ∆=∆D ．因为无具体数据，故无法比较【答案】B【解析】【详解】滑动变阻器R 与电阻1R 并联，再与2R 、3R 串联，电压表V 1测并联部分电路两端的电压；V 2测中间定值电阻2R 两端的电压；当滑动变阻器滑片由B 向A 移动时，滑动变阻器的阻值减小，引起并联电路部分的总电阻变小，即电压表V 1的示数变小，变化量为1U ∆，根据串联电路的电阻分压特点可知，定值电阻2R 、3R 两端的电压变大；因为：123U U U U =--所以：123U U U ∆=∆+∆故：12U U ∆>∆故B 项符合题意、ACD 项不符合题意；4．如图甲所示的电路中，电源电压不变，小灯泡L 上标有“6V ”字样，通过灯泡L 的电流与电压关系如图像所示，电压表选择0~15V 的量程，电流表选择0~3A 的量程。
闭合开关S ，断开S 1和S 2，滑动变阻器的滑片在某处时，电流表的示数为0.4A ；变阻器的滑片滑到另一处时，电压表的示数由8V 变化到4V ，电流表的示数变化了0.4A ，已知R 1：R 2=1：4， R 2为滑动变阻器的最大阻值。
在保证各电路元件安全工作的情况下，则下列结果中不正确的是（ ）A ．R 1的阻值为5ΩB ．电源的电压为11VC ．整个电路的最大电功率是11WD ．整个电路的最小电功率是4.4W【答案】C【解析】【分析】【详解】 A ．闭合开关S ，断开S 1和S 2时，灯泡L 与定值电阻R 1、滑动变阻器R 2串联，电压表测R 2两端的电压，电流表测电路中的电流，因串联电路中电阻越大分得的电压越大，所以，电压表的示数由U 2′=8V 变化到U 2″=4V 时，接入电路中的电阻变小，电路中的电流变大，则两种情况下电路中的电流分别为：I ′=0.4A ，I ″=0.4A+0.4A=0.8A ，由图象可知，两种情况情况下灯泡两端的电压分别为'L U =1V ，''L U =3V ，因串联电路中总电压等于各分电压之和，所以，电源的电压：U = 'L U +I ′R 1+'2U =1V+0.4A ×R 1+8V ，U = ''L U +I ″R 1+ ''2U =3V+0.8A ×R 1+4V ，因电源的电压不变，所以，1V+0.4A ×R 1+8V=3V+0.8A ×R 1+4V ，解得：R 1=5Ω，故A 正确，不符合题意；B ．电源的电压：'L U +I ′R 1+ '2U =1V+0.4A ×5Ω+8V=11V ， 故B 正确，不符合题意；C ．当开关S 、S 2闭合，断开S 2时，电路为R 2的简单电路，因电源的电压小于电压表的量程，所以，当调节滑动变阻器的滑片使电流表的示数I 大=3A 时，电路消耗的电功率最大，则：P 大=UI 大=11V ×3A=33W ，故C 错误，符合题意；D ．当闭合开关S ，断开S 1和S 2，且滑动变阻器接入电路中的电阻最大时，电路中的电功率最小，则电源的电压：U L 小+I 小(R 1+ R 2)= U L 小+I 小(R 1+4 R 1)= U L 小+ I 小×5 R 111V= U L 小+ I 小×25Ω，由图象可知，当I 小=0.4A ，U L 小=1V 符合，则电路的最小电功率：P 小=UI 小=11V ×0.4A=4.4W ，故D 正确，不符合题意。
故选C 。
5．如图所示的四个电路，整个实验过程中电池的电压不变，R 已知，则不能测出R x 阻值的电路是( )A ．B ．C ．D ．【答案】C【解析】【分析】【详解】A ．当S 闭合S 1断开时，电路为R 的简单电路，电流表测电路电流，读出此时电流表示数I 1，则可由欧姆定律求出电源电压为I 1R ，当闭合开关S 、S 1，电路为R 与R x 并联电路，电流表测干路电流，R 所在支路不受影响，读出电流表示数为I 2，由并联分流及电压规律可求R x 电阻如下：x 1x x 21U I R R I I I ==- 故A 不符合题意； B ．闭合S 、S 1时，R x 被短路，电路为R 的简单电路，电压表测电源电压，读出示数为U 1，闭合S 断开S 1，电路为R 与R x 串联电路，电压表测R 两端电压，读出示数为U 2，由串联分压及电压之比等于电阻之比可求R x 阻值为：x x 212R R U U R U U U ==- 解得：2x 12U R R U U =- 故B 不符合题意；C ．当开关S 闭合后，电路为R 与R x 串联电路，电压表测R 两端电压，电流表测电路电流，由于不知道电源电压，则只能得到R x 电流，无法得到电压，无法测量其电阻大小，故C 符合题意；D ．闭合S 断开S 1时，电路为R 与R x 串联电路，读出电流表示数为I 1，闭合S 和S 1时，电路为R x 简单电路，读出电流表示数I 2，由于电源电压不变，设电源电压为U ，则有：1x ()U I R R =+2x U I R =解得： 1x 21I R R I I =- 故D 不符合题意。
6．如图所示的四个电路中，电源电压保持不变，为已知阻值的定值电阻，则四个电路中无法测出未知电阻阻值的电路是 A ． B ．C ．D ．【答案】B【解析】【详解】A ．由电路图可知，开关S 断开时，电路为R 0的简单电路，电流表测通过R 0的电流I 0，则电源电压U =I 0R 0；开关S 闭合时，R 0与R x 并联，电流表测干路电流I ，此时通过R x 的电流I x =I −I 0，由并联电路中各支路两端的电压相等可得未知电阻R x 阻值：R x =，故A 可行，不符合题意；B ．由电路图可知，开关S 闭合时，电路为R 0的简单电路，电压表测电源两端的电压U ；当开关S 断开时，R 0与R x 串联，电压表仍测电源两端的电压U ，无法测出R x 两端的电压，从而无法测出R x 的阻值，故B 不可行，符合题意；C ．由电路图可知，开关S 闭合时，电路为R x 的简单电路，电压表测电源两端的电压U ；当开关S断开时，R0与R x串联，电压表测R x两端的电压U x，由串联电路中总电压等于各分电压之和可得，R0两端的电压U0=U−U x，由串联电路中各处的电流相等可得，电路中的电流I==，则R x==，故C可行，不符合题意；D．由电路图可知，开关S闭合时，电路为R0的简单电路，电流表测电路中的电流I1，则电源电压U=I1R0；当开关S断开时，R0与R x串联，电流表测电路中的电流I2，则电路中的总电阻R==，由串联电路中总电阻等于各分电阻之和可得R x=R−R0=−R0，故D可行，不符合题意。
7．如图所示，MN间电压恒定，1R为定值电阻，滑动变阻器2R的最大阻值为20欧．当滑动变阻器滑片P处于a端时，电流表示数为0.25安；当滑片P处于ab中点时，电流表示数为0.40安，则MN间的电压是A．6伏B．5伏C．4伏D．3伏【答案】D【解析】【详解】R1与滑动变阻器R2并联，设MN间的电压为U，根据并联电路的电流关系，则210.25U UAR R+=……………….①120.412U UA R R +=………………② 联立①②，将R 2=20Ω代入，解得 U=3V 。
故D 正确为答案．8．如图所示电路中，电源电压恒定，定值电阻R 的阻值为10Ω．闭合开关后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增大了5Ω，电流表示数减小了0.04A ，则电压表示数的变化是A ．增加了0.2 VB ．减少了0.2 VC ．增加了0.4 VD ．减少了0.4 V【答案】C【解析】【分析】【详解】 电阻和滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流，将滑动变阻器的滑片从某个位置向右滑动一段距离，设通过电路的电流分别为I 1、I 2，R 两端的电压分别为U 1、U 2，因变阻器连入电路中的电阻变大，由分压原理，电压表示数增大，由串联电路电压的规律，R 的电压减小；122112U U U U U U I I R R R----=-=， 2112()0.04A 10Ω0.4V U U I I R -=-=⨯=，根据串联电路电压的规律得到变阻器增加的电压等于R 减小的电压，即电压表示数增加了0.4V ．故选C ．9．如图，电源电压不变，电路元件及导线均完好，R 1、R 2为定值电阻，R 为滑动变阻器。
备战中考物理欧姆定律的计算问题(大题培优 易错 难题)含答案解析

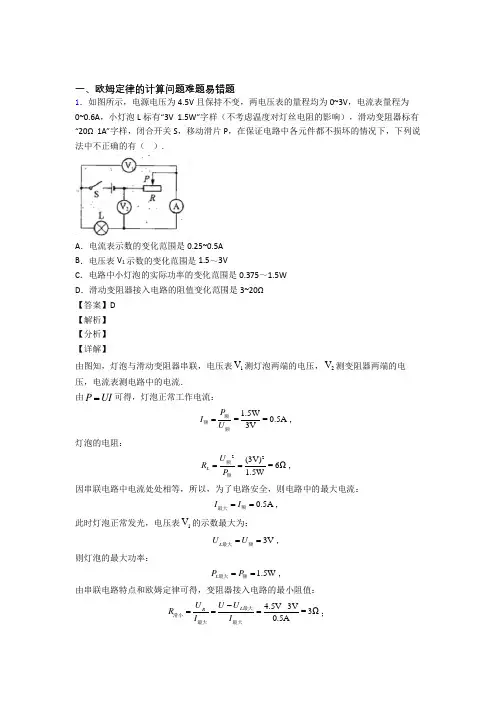

一、欧姆定律的计算问题难题易错题1．如图所示，电源电压为4.5V 且保持不变，两电压表的量程均为0~3V ，电流表量程为0~0.6A ，小灯泡L 标有“3V 1.5W”字样（不考虑温度对灯丝电阻的影响），滑动变阻器标有“20Ω 1A”字样，闭合开关S ，移动滑片P ，在保证电路中各元件都不损坏的情况下，下列说法中不正确的有（ ）.A ．电流表示数的变化范围是0.25~0.5AB ．电压表V 1示数的变化范围是1.5～3VC ．电路中小灯泡的实际功率的变化范围是0.375～1.5WD ．滑动变阻器接入电路的阻值变化范围是3~20Ω 【答案】D 【解析】 【分析】 【详解】由图知，灯泡与滑动变阻器串联，电压表1V 测灯泡两端的电压，2V 测变阻器两端的电压，电流表测电路中的电流． 由P UI =可得，灯泡正常工作电流：1.5W==0.5A 3VP I U =额额额， 灯泡的电阻：22(3V)=6Ω1.5WL U R P ==额额， 因串联电路中电流处处相等，所以，为了电路安全，则电路中的最大电流：0.5A I I ==额最大，此时灯泡正常发光，电压表1V 的示数最大为：3V L U U ==额最大，则灯泡的最大功率：1.5W L P P ==额最大，由串联电路特点和欧姆定律可得，变阻器接入电路的最小阻值：4.5V -3V=3Ω0.5AL R U U U R I I -===最大滑小最大最大；当变阻器两端的电压（2V 示数）最大3V 时，灯泡两端的电压最小，此时变阻器连入电路的阻值最大，电路中电流最小，灯泡的最小电压(1V 的最小示数)4.5V -3V =1.5V L R U U U =-=最小最大，电路中的最小电流：1.5V=0.25A 6ΩL L LU I I R ===最小最小最小， 灯泡的最小功率：1.5V?0.25A =0.375W L L P U I ==最小最小最小，变阻器连入电路的最大阻值：3V=12Ω0.25AR U R I ==最大滑大最小． 综上可知，电流表示数的变化范围是0.25A ~0.5A ， 电压表1V 示数的变化范围是1.5V ~3V ，电路中小灯泡的实际功率的变化范围是0.375W ~1.5W ，滑动变阻器接入电路的阻值变化范围是3~12Ω，故选D ．2．如图所示，电源电压保持不变，只闭合开关S 1时，电压表V 的示数为U 1，电阻R 1消耗的功率P 1为1.8W ；只闭合开关S 2、S 3时，电压表V 的示数为U 2，电流表A 1和A 2的示数分别为I 1和I 2；所有开关都闭合时，电流表A 2的示数比I 2增加了0.9A ；已知12:1:3U U =，12:4:1I I =，则（ ）A ．电阻R 2和R 3的比值为4:1B ．电阻R 1的阻值为20ΩC ．电源电压为20VD ．电流表A 1示数I 1为2.4A 【答案】BD 【解析】 【分析】 【详解】只闭合开关S 1时，等效电路图如图甲所示：；只闭合开关S 2、S 3时，等效电路图如图乙所示：；所有开关都闭合时，等效电路图如图丙所示：；A ．由图乙可知232312324 1U U R R R R I U I R R ++===所以2331R R =…① 故A 不符合题意；BC ．由图乙可知电压表测的是电源的电压，因为12:1:3U U =，所以由图甲可得11231 3R R R R =++即1232R R R =+…②由①②两式可得132R R =，所以22111123(1.8)W UP IR R R R R ===++即2116.2U R =…③由图乙、丙可知220.9A I I '=+即10.9A UR =…④ 由③④两式可得R 1=20Ω，代入④式可得U =18V ；故B 符合题意，C 不符合题意； D ．由图乙可得：电路的总电阻233331123333331334428R R R R R R R R R R R R ⨯====⨯=++所以111880.9A 2.4A3338U U U I R R R ===⨯=⨯= 故D 符合题意； 故选BD 。
中考物理欧姆定律(大题培优 易错 难题)附答案
A．R1 的阻值随温度升高而减小
B．环境温度升高时，电路的总功率变小
C．此电路所允许的最高环境温度是 80℃ D．当环境温度为 40℃时，R1 两端的电压为
2V 【答案】AC
【解析】
【详解】
A．由乙图可知，随温度升高 R1 的阻值逐渐降低，故 A 正确；
B．由于电源电压不变，当环境温度升高时，R1 的阻值变小，电路总电阻变小，则由
9．如图所示是小明设计的一个简易电子身高测量仪的示意图。其中，电源电压恒为 6 V， 保护电阻 R0= 20 Ω 是一只固定着的、竖直放置的硬电阻棒，总长为 40 cm，其接入电路的 电阻与接人电路的棒长成正比；金属棒 cd 和 MP（右端 P 是滑片）与电路接触良好，电阻 不计。小明用该测量仪对甲、乙和丙三位同学的身高进行了测量，其数据见下表，若已知 乙同学测量时，滑片恰在电阻棒的中点位置，则根据题中提供的信息可知
以 b 是电压表，示数一定变小，故 B 错误；
C．只闭合 S1，电路为串联电路，a 测量 R2 和滑动变阻器两端电压，b 测 R1 和 R2 两端电
压，滑片 P 向右滑动，阻值变小，则
Ub Ua
=
I R1 I R2
R2 RP
R1 R2
R2 RP
分子不变，分母变小，所以 Ub： Ua 越来越大，所以 b 示数的变化量大于 a 示数的变化
A．由题知，当射向 R1 的激光被挡时，R1 阻值变大，根据串联电路的分压原理知，R1 分得 电压增大，R2 分得电压减小，由图乙知，此时 U2=UAB=2V，因为 R1 的电阻变大，自动计数 器会计数一次，即 AB 间电压为 2V 计数一次，故 A 项正确； B．由串联分压的特点可知
U1 U U2 IR1 R1 ，
中考物理欧姆定律问题(大题培优 易错 难题)及答案
一、初中物理欧姆定律问题1．如图是一款外出购物好帮手电子秤，它的工作原理如图甲，其中E为干电池；电子秤示数表盘由电流表A改装而成；R是一根长为6cm阻值为15Ω的均匀电阻丝，滑片在a端时，电流表示数为0.6A；在b端时，电流表示数为0.15A．C是一根弹簧，其所受压力F与压缩量△L的关系如图乙所示．（挂钩的重力不计，g取10N/㎏，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端）．下列说法正确的是（）A．该电子秤中R0阻值为0.5ΩB．闭合开关，不称重物时电阻R0两端电压为6VC．电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8WD．当电路中的电流为0.3A时，电子称称重示数为4kg【答案】C【解析】【分析】【详解】滑片在a端时，电路为R0的简单电路，电路中的电流I a=0.6A，由I=可得，电源的电压：U=I a R0=0.6A×R0，滑片在b端时，R与R0串联，电路中的电流I b=0.15A，因串联电路中总电阻等于各分电阻之和，所以，电源的电压：U=I b（R+R0）=0.15A×（15Ω+R0），因电源的电压不变，所以，0.6A×R0=0.15A×（15Ω+R0），解得：R0=5Ω，A错误；则电源电压U=I a R0=0.6A×5Ω=3V，所以，不称量重物时R0两端的电压为3V，B错误；当滑片在a端时，电阻R0消耗的电功率最大，则P最大=I a2R0=（0.6A）2×5Ω=1.8W，在b端时，电阻R0消耗的电功率最小，则P最小=I b2R0=（0.15A）2×5Ω=0.1125W，所以，电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8W，C正确；当电路中的电流为O.3A 处时，电路中的总电阻：R 总===10Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器连入电路的阻值：R′=R 总﹣R 0=10Ω﹣5Ω=5Ω，由题意可知，此时弹簧的压缩量： L=×5Ω=2cm ，由图象可知，此时弹簧所受压力为20N ，即G=F=20N ，由G=mg 可得，物体的质量： m===2kg ，故D 错误．故选C ．2．如图甲所示，闭合开关S ，调节滑动变阻器的滑片，从最右端滑至最左端时，小灯泡恰好正常发光。
中考物理培优易错试卷(含解析)之欧姆定律的计算

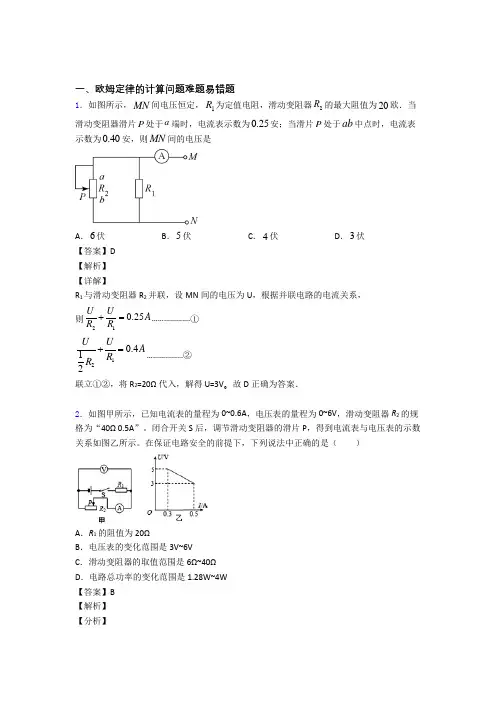

一、欧姆定律的计算问题难题易错题1．如图所示，MN 间电压恒定，1R 为定值电阻，滑动变阻器2R 的最大阻值为20欧．当滑动变阻器滑片P 处于a 端时，电流表示数为0.25安；当滑片P 处于ab 中点时，电流表示数为0.40安，则MN 间的电压是A ．6伏B ．5伏C ．4伏D ．3伏【答案】D 【解析】 【详解】R 1与滑动变阻器R 2并联，设MN 间的电压为U ，根据并联电路的电流关系， 则210.25UU A R R +=……………….① 120.412U UAR R +=………………② 联立①②，将R 2=20Ω代入，解得 U=3V 。
故D 正确为答案．2．如图甲所示，已知电流表的量程为0~0.6A ，电压表的量程为0~6V ，滑动变阻器R 2的规格为“40Ω 0.5A ”。
闭合开关S 后，调节滑动变阻器的滑片P ，得到电流表与电压表的示数关系如图乙所示。
在保证电路安全的前提下，下列说法中正确的是（ ）A ．R 1的阻值为20ΩB ．电压表的变化范围是3V~6VC ．滑动变阻器的取值范围是6Ω~40ΩD ．电路总功率的变化范围是1.28W~4W 【答案】B 【解析】 【分析】根据图像，利用串联电路特点和欧姆定律，求出电源电压和电阻R 1的值，根据变阻器铭牌和电表的量程，求出变阻器接入电路的阻值范围，由P UI =求电路的总功率。
【详解】A ．由甲图知道，R 1 与R 2 串联，电压表测R 2 的电压，根据串联电路特点，由图乙可知1111.3V A 50U U I R R =+=+⨯滑------① 2112.5V A 30U U I R R =+=+⨯滑------②由①②解得：R 1 =10Ω，U =8V ，故A 错误；BCD ．由滑动变阻器R 2的规格为“40Ω 0.5A ”，当移动滑片使电流表示数达到I 大=0.5A 时，变阻器接入电路的电阻最小，电压表的示数最小，由P=UI 可得此时电路的总功率最大，则电压表的示数最小为18V 0.5A 10Ω=3V U U I R --⨯==小大变阻器接入电路的最小电阻Ω3V0 6.5AR U I ===小小大 电路的最大总功率8V 0.5A 4W P UI ==⨯=大大根据串联电路的分压特点，变阻器接入电路的电阻越大，其两端电压越高，最高电压不超过6V ，定值电阻R 1两端的电压为18V 6V 2V U U U =-=-=大此时的总电流为112V 0.2A 10ΩU I R ===小 滑动变阻器的最大电阻为6V30Ω0.2AU R I ===大大小 电路的最小功率为221W ()8V 1.610Ω30ΩU P R R ===++小大 综上所述，电压表的变化范围是3V~6V ；滑动变阻器的取值范围是6Ω~30Ω；电路总功率的变化范围是1.6W~4W ，故B 正确、CD 错误。
备战中考物理知识点过关培优 易错 难题训练∶欧姆定律问题及答案

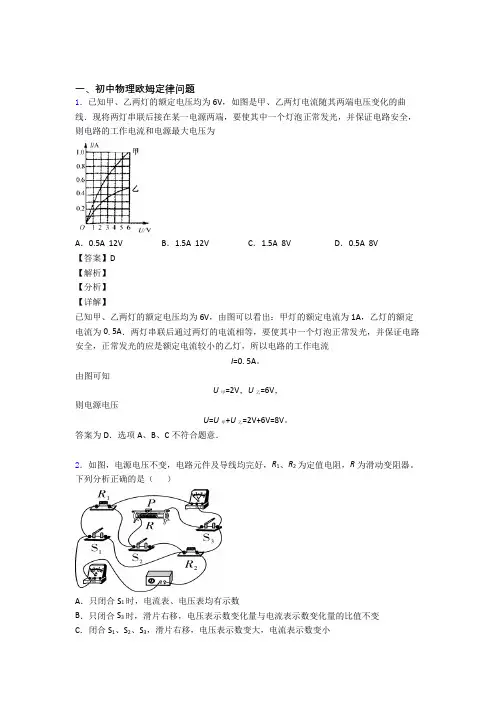

一、初中物理欧姆定律问题1．已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为A．0.5A 12V B．1.5A 12V C．1.5A 8V D．0.5A 8V【答案】D【解析】【分析】【详解】已知甲、乙两灯的额定电压均为6V，由图可以看出：甲灯的额定电流为1A，乙灯的额定电流为0.5A．两灯串联后通过两灯的电流相等，要使其中一个灯泡正常发光，并保证电路安全，正常发光的应是额定电流较小的乙灯，所以电路的工作电流I=0.5A。
由图可知U甲=2V，U乙=6V，则电源电压U=U甲+U乙=2V+6V=8V。
答案为D．选项A、B、C不符合题意．2．如图，电源电压不变，电路元件及导线均完好，R1、R2为定值电阻，R为滑动变阻器。
下列分析正确的是（）A．只闭合S1时，电流表、电压表均有示数B．只闭合S3时，滑片右移，电压表示数变化量与电流表示数变化量的比值不变C．闭合S1、S2、S3，滑片右移，电压表示数变大，电流表示数变小D ．闭合S 1、S 3，滑片右移，电压表示数变大，电流表示数变小 【答案】ABD 【解析】 【分析】(1)只闭合S 1时，电路为R 2的简单电路，电压表测电源电压，电流表测电路中的电流；(2)只闭合S 3时，R 1与R 串联，电压表测R 两端的电压，电流表测电路中的电流，根据串联电路特点和欧姆定律判断两表变化量比值的变化；(3)同时闭合S 1、S 2、S 3时，R 2与R 并联，电压表测电源电压，电流表测干路中的电流，根据并联电路中各支路独立工作、互不影响可知通过R 2的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过滑动变阻器通过的电流，利用并联电路的电流特点可知干路电流的变化；(4)同时闭合S 1、S 3时，R 1与R 串联后再与R 2并联，电压表测R 两端的电压，电流表测干路电流，根据滑片的移动可知接入电路中电阻的变化，由串联电路的电压特点确定电压表示数的变化，根据并联电路的电流特点确定电流表示数的变化。
备战中考物理欧姆定律的计算问题(大题培优 易错 难题)含答案

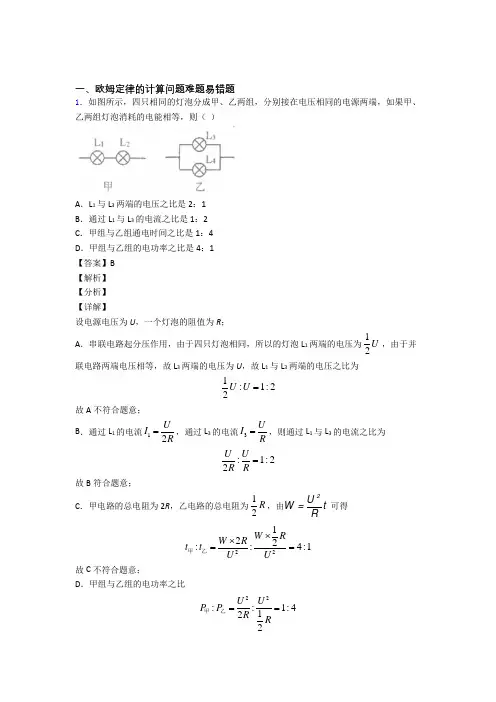

一、欧姆定律的计算问题难题易错题1．如图所示，四只相同的灯泡分成甲、乙两组，分别接在电压相同的电源两端，如果甲、乙两组灯泡消耗的电能相等，则（ ）A ．L 1与L 3两端的电压之比是2：1B ．通过L 1与L 3的电流之比是1：2C ．甲组与乙组通电时间之比是1：4D ．甲组与乙组的电功率之比是4：1【答案】B【解析】【分析】【详解】设电源电压为U ，一个灯泡的阻值为R ；A ．串联电路起分压作用，由于四只灯泡相同，所以的灯泡L 1两端的电压为1 2U ，由于并联电路两端电压相等，故L 3两端的电压为U ，故L 1与L 3两端的电压之比为 1 :1:22U U = 故A 不符合题意；B ．通过L 1的电流12U I R =，通过L 3的电流3U I R=，则通过L 1与L 3的电流之比为 1:22: U U R R= 故B 符合题意；C ．甲电路的总电阻为2R ，乙电路的总电阻为1 2R ，由2U W =t R可得 22::1224:1W R W R t t U U ⨯⨯==甲乙 故C 不符合题意；D ．甲组与乙组的电功率之比22::1:4122U U P P R R ==甲乙故D 不符合题意。
故选B 。
2．如图所示的电路中，电阻R 2的阻值为15Ω。
当开关S 1、S 2闭合时，电流表A 1的示数为0.5A ，电流表A 2的示数为0.2A 。
下列说法正确的是（ ）A ．电阻R 1的阻值为10ΩB ．S 1、S 2闭合时，通过电阻R 1的电流为0.5AC ．S 1、S 2闭合时，电流表A 1测量的是通过R 1的电流D ．开关S 2断开时，电流表A 2示数为0.2A【答案】AD【解析】【分析】【详解】ABC ．把实物图转化为电路图，如下图所示从电路图可以看到，电流表A 1测量的是总电流，电流表A 2测量的是R 2的电流，从题中条件可知，R 2的电压是2220.2A 15Ω3V U I R ==⨯=这个电压大小等于电源电压的大小，根据并联电路电流规律可知，通过电阻R 1的电流是12-0.5A -0.2A 0.3A I I I ===总并且可知电阻R 1的阻值是1113V 10Ω0.3AU R I === A 正确，B 、C 错误； D ．开关S 2断开时，只有电阻R 2接在电路中，电流表A 2示数是2 223V0.2A15ΩUIR===D正确。
中考物理欧姆定律(大题培优 易错 难题)附答案
C．实验中R两端的电压变化范围为2V~4.5V
B．电流表A1测的是电路的总电流，滑片P向右滑动的过程中，R1的大小在变大，那么总电阻 也在变大，根据欧姆定律的变换式 ，电压表V的示数与电流表A1的示数的比值就是 ，那么它应该变大，B错误；
C．由上述可以知道，滑片P向右滑动的过程中，总电阻 在变大，那么根据欧姆定律 ，电源电压不变，那么 变小，即电流表A1的示数变小，C错误；
D．若将RA、RB两电阻并联在某电源两端，因并联电路中各支路两端的电压相等，由 可知，RA的实际功率小，故D符合题意。
4．在如图所示的电路中，电源电压保持不变，下列说法正确的是（）
A．只闭合开关S1，变阻器滑片向左移动时，电压表V1无示数，电压表V2与电流表A示数的比值不变
B．只闭合开关S3，移动变阻器滑片，电压表V1示数变化量与电流表A示数变化量的比值不变
D．根据图像A，由欧姆定律可得，滑动变阻器的最大阻值为
故D错误。
故选B。
2．如图所示，R1是定值电阻，电源电压不变，闭合开关S后，滑动变阻器滑片自B向A移动的过程中
A．电压表V1示数变小，V2示数变大，电流表A的示数变大
B．电压表V1示数与电流表A示数之比不变，电压表V2示数与电流表A示数之比变大
C．电流表A的示数变大，电路消耗的总功率变大，电压表V2示数变小
B．由串联电路的电压特点知，灯泡L2两端的电压是：
U2=U-U1=5V-1V=4V,
故B不符合题意；
C．通过两灯电流相等，由欧姆定律有： = ，即：
= = = ，
故C不符合题意;
D．由图知，若灯泡灯丝烧断，则整个电路断路，所以电压表示数为零，故D符合题意。
9．小明设计了一个用电压表的示数变化反映环境温度变化的电路，其电路图如图甲所示。其中，电源两端电压U=4V（恒定不变），电压表量程为0~3V，R0是阻值为300Ω的定值电阻，R1是热敏电阻，其阻值随环境温度变化的关系如图乙所示，则下列说法正确的是（ ）
中考物理 欧姆定律的计算 培优 易错 难题练习(含答案)附答案
一、欧姆定律的计算问题难题易错题1．如图所示，MN 间电压恒定，1R 为定值电阻，滑动变阻器2R 的最大阻值为20欧．当滑动变阻器滑片P 处于a 端时，电流表示数为0.25安；当滑片P 处于ab 中点时，电流表示数为0.40安，则MN 间的电压是A ．6伏B ．5伏C ．4伏D ．3伏【答案】D 【解析】 【详解】R 1与滑动变阻器R 2并联，设MN 间的电压为U ，根据并联电路的电流关系， 则210.25U U A R R +=……………….① 120.412U UAR R +=………………② 联立①②，将R 2=20Ω代入，解得 U=3V 。
故D 正确为答案．2．如图的电路图，电源电压恒为30V ，定值电阻R 2=40Ω，R 3=30Ω，滑动变阻器R 1的规格为“80Ω 1A”，电流表A 1的量程为0-3A ，电流表A 2的量程为0-0.6A ，电压表的量程为0-15V ，下列说法不正确的是A ．只闭合开关S ，R 1和R 3串联，将滑片P 从a 端滑至中点,电路中电流变大B ．只闭合开关S 、S 3，调节滑片P 的位置并保证电路安全，则R 1两端电压的范围是12V~15VC ．只闭合开关S 、S 1、S 2，调节滑片P 的位置并保证电路安全，则R 1接入电路的阻值范围是30Ω~80ΩD．只闭合开关S、S1、S2，调节滑片P在R1的a端，此时电流表A1的示数为1.125A 【答案】C【解析】【分析】【详解】A．只闭合开关S，R1和R3串联，将滑片P从a端滑至中点，变阻器连入电路的电阻变小，总电阻变小，由I=UR可知电路中电流变大，故A正确，不符合题意；B．只闭合开关S、S3，R1和R3串联，电压表测量R1两端的电压，电流表A1和A2测量电路中的电流，电流表A1的量程为0-3A，电流表A2的量程为0-0.6A，滑动变阻器R1的规格为“80Ω1A”，由串联电路电流的规律可知通过电路的最大电流为0.6A，R3两端的电压U3=IR3=0.6A×30Ω=18V，R1两端的最小电压U1最小=U- U3=30V-18V=12V，电压表的量程为0-15V，电压表的示数最大值为15V，R1两端的电压为U1=30V-15V=15V，变阻器两端的电压和R1两端的电压相等，由串联分压可知，变阻器连入电路的阻值等于R1的阻值为30Ω，滑动变阻器R1的规格为“80Ω1A”，变阻器连入电路的阻值小于最大阻值，所以电压表的最大示数是15V，R1两端电压的范围是12V~15V，故B正确，不符合题意；C．只闭合开关S、S1、S2，R3被短路，R1和R2并联，电流表A1测量干路中的电流，电流表A2测量通过变阻器的电流，并联电路中各个支路的电压相等，通过R2的电流I2=230V 40ΩUR==0.75A，电流表A2的量程为0-0.6A，如果通过变阻器的最大电流为0.6A，总电流为0.75A+0.6A=1.35A＜3A，所以通过变阻器的最大电流为0.6A，并联电路中各个支路的电压相等，R1接入电路的最小值R1最小=130V =0.6AUI最大=50Ω，滑动变阻器R1的规格为“80Ω1A”，R1最大阻值是80Ω，R1接入电路的阻值范围是50Ω~80Ω，故C错误，符合题意；D．只闭合开关S、S1、S2，R3被短路，R1和R2并联，电流表A1测量干路中的电流，电流表A2测量通过变阻器的电流，滑片P在R1的a端，变阻器连入电路的阻值最大，电流表A1的示数I1=1230V30V+80Ω40ΩU UR R+==0.375A+0.75A=1.125A，故D正确，不符合题意．3．小宇按照图甲所示的电路进行实验，R 0是定值电阻，R 是滑动变阻器。
中考物理欧姆定律的计算问题(大题培优 易错 难题)含详细答案
ABC．当滑片位于a端时，R1、R2串联，电路中的电流最小即I=0.4A，电压表的示数最大U1=4V，由 可知，R1的最大电阻
则电源的电压
-------①
当滑片位于b端时，电路为R2的简单电路，此时电路中的电流最大，即 ，则电源的电压
-------②
因为电源的电压不变，联立①②可得：R2=5Ω，U=6V，故ABC错误；
D．当小灯泡正常发光时，电路中电流是1.0A，滑动变阻器连入电路的电阻两端电压是
滑动变阻器连入电路的电阻为
D正确。
6．如图甲所示，闭合开关S，调节滑动变阻器的滑片，从最右端滑至最左端时，小灯泡恰好正常发光。电流表示数与两电压表示数的关系图像如图乙。下列说法中正确的是（ ）
A．电源电压为9VB．滑动变阻器的最大阻值为14Ω
B错误；
D．由上述可知， ，根据 可得电路先后两次消耗的总功率之比是
D正确。
故选AD。
5．如图甲，滑动变阻器标有“20Ω 2A”，闭合开关S，滑动变阻器的滑片从最右端滑至某一位置时，小灯泡正常发光。电流表示数与两电压表示数的关系图像如图乙。下列说法中正确的是（）
A．电源电压为12V
B．小灯泡的额定功率为6W
B．R1的电阻值是
C．电源电压
D．R2两端的电压为3V
【答案】B
【解析】
【分析】
【详解】
A．由电路图知，三个电阻串联，所以串联电路中电流处处相等，故A不符合题意；
B．由题意可得，电压表 测R1、R2的总电阻，电压表 测R2、R3的总电阻，故
将R1和R2对换位置后，电流表、电压表示数均不变，说明
则
故B符合题意；
UL＝U﹣UV1＝12V﹣6V＝6V
所以
