人教版物理九年级全一册电压同步练(有答案)
第1节电压能力提升一、选择题1.小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（）A.两表都可能被烧坏B.两表都不会被烧坏C.电流表不会被烧坏D.电压表不会被烧坏，电流表可能被烧坏2.工作和生活中，手机已成为人们常用的工具。
华为智能手机的电池电压最接近（）A.4VB.110VC.220VD.380V3.下列数据最接近实际的是（）A.冰箱冷冻室内的温度约为5°CB.疫情后学生复学返校排队间隔至少为1mC.人体的安全电压约为220VD.防疫期间抚顺初中生一节网课时长约10min4.如图所示，小明将A、B两种不同的金属片分别插入土豆，制成“土豆电池”，闭合开关S，发光二极管发光，电压表有示数。
以下关于电路的理解，说法正确的是（）A.金属片B是电源的正极B.电流从“电池”的A金属片流出C.若发光二极管断路，电压表没有示数D.若断开开关，A、B两金属片间没有电压5.伏安法测电阻实验时，接通电路后，其中电表示数如下图所示。
其示数（）A.2AB.2VC.10AD.10V6.下列数据中，最符合实际情况的是（）A.厦门夏天最高气温接近40°CB.人体感觉舒适的气温是15°CC.一节新的干电池电压2VD.对人体的安全电压是36V二、非选择题7.请用笔画线代替导线，在图中完成电路连接。
要求：（1）开关同时控制两灯（2）两灯并联。
（3）电压表测L1两端电压。
8.通过阅读，小明知道了1791年意大利物理学家伏特发明了最早的电池—伏打电池。
在老师的帮助下，小明自制了一个如图所示的伏打电池，但是不能确定哪个金属片是正极。
请你帮他设计实验并进行判断。
（1）写出你选用的实验仪器：________________________。
（2）简述操作方法、实验现象和结论：________________________。
参考答案1.D解析：本题考查电压表和电流表的用法。
由于电压表相当于断路，故串联在电路中时，该电路的电流很小，用电器不能工作，但电压表不会被烧坏；电流表相当于导线，直接接在电源两极，通过电流表的电流很大，可能会烧坏电流表。
2.A解析：华为智能手机的电池电压在3.7V左右，根据各个选项可知，4V是最接近的，故A正确。
故选：A。
3.B解析：A、冰箱冷冻室内的温度在0°C以下，约为-5°C，故A不符合实际；B、疫情后学生复学返校排队间隔至少为1m，故B符合实际；C、经验证明，不高于36V的电压对人体是安全的，故C不符合实际；D、防疫期间，抚顺初中生一节网课时长与平时差不多，约为45min，故D不符合实际。
故选：B。
4.B解析：AB、由图中电压表的正负接线柱可知，金属片A为电源的正极，金属片B为电源的负极；所以电流从A流出，经过灯泡后回到负极，故A错误，B正确；C、若发光二极管断路，此时电压表接在“土豆电池”的两端，电压表测量的是电源电压，有示数，故C错误；D、电源的两端是存在电压的，与外部电路的通断情况无关，故D错误。
故选：B。
5.D解析：由图知，该电表表盘上标的是“V”，则该电表是电压表，使用是0～15V的量程，其分度值为0.5V，示数为10V。
故选：D。
6.A解析：A、厦门夏天单位气温较高，接近40℃，故A符合实际；B、人体感觉舒适的气温在25℃左右，故B不符合实际；C、一节新的干电池电压为1.5V，故C不符合实际；D、经验证明，不高于36V的电压对人体是安全的，故D不符合实际。
故选：A。
7.8.（1）电压表和导线（2）将电压表的正接线柱与银片上的导线相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的银片是伏打电池的正极；若电压表反向偏转，则锌片是伏打电池的正极第1章电压素养提升一、实验探究题（1）如图1所示，温度计的示数为________℃。
（2）如图2所示，电压表的示数是________V。
2.电压的测量认识电压表实验室常用电压表有________个量程，它们共用一个________接线柱。
（1）接“-”“3V”时，量程是________，对应分度值是_____________________。
（2）接“—”“15V”时，量程是________，对应分度值是___________________。
3.电压表的使用：如图，结合电压表在电路中的正确连接，填写表格：二、综合提升题4.阅读短文，回答文后的问题苹果电池人们的生活离不开电，干电池和蓄电池是最常见的产生电的装置，但会产生污染。
有没有天然的没有污染的电池呢？有！被称为最天然也最没有污染的电池就是水果电池。
因为水果中含有大量的水果酸，是一种很好的电解质。
不同水果电池的电压会有所不同，但任何一个水果电池产生的电压都比较小，无法给一般的电器供电。
取一个苹果，把一片铜片和片锌片插入其中，就制成了一个“苹果电池”。
那么苹果电池的电压大小与电极插入苹果的深度有怎样的关系呢？某实验小组用如图甲所示的实验器材对该问题进行探究。
（1）实验时，应_______________，只改变电极插入苹果的深度；（2）小组同学测得的实验数据如表，当深度为5cm时，电压表示数如图乙所示，请将电压值填入表中空格处：（3）分析表格中的数据，你能得到的实验结论是_____________________。
（4）科学猜想：苹果电池的电压大小还可能与_____________________有关（列举一个因素即可）。
参考答案1.（1）28（2）2.3解析：（1）由图知，温度计的分度值为1℃，数值自下而上是变大的，为零上，比20℃高8个小格，示数为28℃；（2）电压表使用的是0～3V的量程，每一个大格代表1V，每一个小格代表0.1V，示数为2.3V。
2.两；负（1）0~3V；0.1V（2）0~15V；0.5V并联；电流；电源电压；正；负；反向偏转；量程；烧坏3.（1）保持其他条件不变（2）0.30（3）其他条件相同时，两电极插入深度越大，苹果电池电压越大（4）苹果的种类（或苹果大小、两电极间的距离、电极面积大小、电极材料、成熟程度等）解析：（1）实验时，应保持其他条件不变，只改变电极插入苹果的深度h。
（2）电压表选择0~3V量程，分度值为0.1V，由图乙知，电压表示数为0.30V。
（3）由表中实验数据可知，随电极插入深度的增加，电池电压增大。
（4）苹果电池的电压大小还可能与苹果的种类（或苹果大小、两电极间的距离、电极面积大小、电极材料、成熟程度等）有关。
第1节电压真题汇编一、选择题1.（2020河南商丘梁园期中）下列关于电压的叙述正确的是（）A.有电压就一定形成电流B.无论在任何情况下，一节干电池的电压都是15VC.电压只能使自由电子发生定向移动D.电压是使自由电荷发生定向移动形成电流的原因答案：D解析：有电压且电路是通路时才会形成电流，故A错误；一节新干电池的电压是1.5V，用久后电压会减小，故B错误；电压可以使各种自由电荷发生定向移动形成电流，不仅仅是自由电子，故C错误；电压的作用是使电路中自由电荷发生定向移动形成电流，故D正确。
2.（2019江苏淮安盱眙月考）下列关于电压的说法中，不正确的是（）A.电压是使电路中形成电流的原因B.对人体安全的电压不超过36VC.干电池、蓄电池都是提供电压的装置D.电路两端有电压，电路中一定有电流答案：D解析：电压是使电路形成电流的原因，故A正确；对人体安全的电压不高于36V，故B正确；干电池、蓄电池都是电源，电源是提供电压的装置，故C正确；电路两端有电压，电路中不一定有电流，是否有电流，还要看电路是不是通路，故D错误。
选D。
3.（2019山东临沂临沭期中）如图所示的电路，电压表测量的是（）A.灯L1两端的电压B.灯L2两端的电压C.灯L1和L2的总电压D.电源的电压答案：A解析：图中两灯泡串联，电压表与灯泡L1并联，电压表测灯泡L1两端的电压，故A正确。
4.（2020江苏淮安淮阴月考）如图所示，小丽正准备将一电表接入电路中，她这是要测量电路中的（）A.电阻B.电流C.电压D.电荷答案：C解析：据图可知，此时的电表是电压表，即她是要测量电路中的电压，电压表应该并联在电路两端，故C正确。
5.（2020原创试题）有一位同学认为电压表的使用这样说①电压表使用时再将表的指针调零；②电压表测量电流时，必须与被测电路串联；③电压表测量电压时，必须与被测电路串联；④被测电压值可以超出电压表所选量程的最大测量值；⑤电压表不能用来直接测量电源电压；⑥将电压表接入电路时，注意电流必须从“+”接线柱流入你认为关于电压表的以上说法中，正确的是（）A.①④⑤⑥B.③④⑤⑥C.③⑤⑥D.⑥答案：D解析：①电压表使用前，要先将表的指针调零，故①说法错误；②电压表只能测量电压，不能测量电流，故②说法错误；③电压表测量电压时必须与被测电路并联，故③说法错误；④被测电压值不能超出电压表所选量程的最大测量值，④说法错误；⑤电压表能用来直接测量电源电压，故⑤说法错误；⑥将电压表接入电路时，注意电流必须从“+”接线柱流入，⑥说法正确。
故D正确。
6.（2020山东肥城期中）如图所示，能正确地测出电阻R1两端电压的电路是（）A.B.C.D.答案：D解析：由A图示电路图可知，电压表正负接线柱接反了，不能测出电阻R1两端电压，故A错误；由B图示电路图可知，电压表测量的是两电阻串联后的总电压，测量的是电源电压，不能测出电阻R1两端电压故B错误；由C图示电路图可知，电压表与电阻R2并联，且正负接线柱接反了，不能测出电阻R1两端电压，故C错误；由D图示电路图可知，电压表并联在电阻R1两端，且正负接线柱接法正确，可以测电阻R1两端电压，故D正确。
7.（2019上海中考，1，★☆☆）一节干电池的电压为（）A.1.5伏B.24伏C.36伏D.220伏答案：A解析：一节干电池的电压为1.5V。
8.（2019浙江温州中考，4，★☆☆）用伏安法测电阻时，某电表的示数如图所示，其示数为（）A.1.5安B.7.5安C.1.5伏D.7.5伏答案：C解析：由图可知，表盘上标有单位“V”，是电压表，选用的量程为0~3V，分度值为0.1V，示数为1.5V。

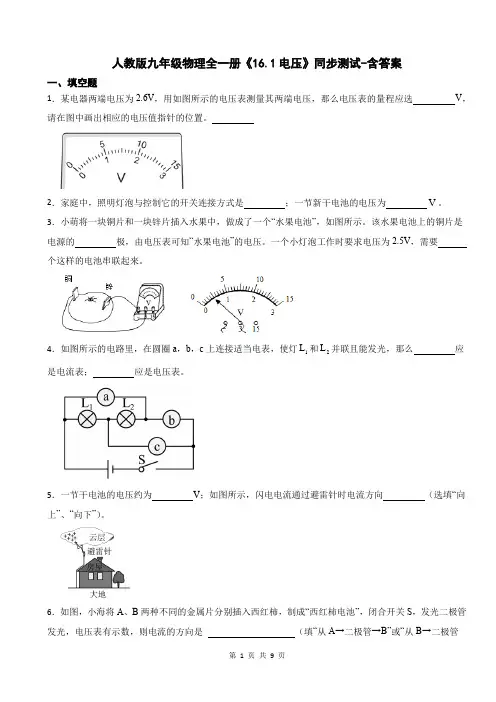

人教版九年级物理全一册《16.1电压》同步测试-含答案
人教版九年级物理全一册《16.1电压》同步测试-含答案一、填空题1．某电器两端电压为2.6V，用如图所示的电压表测量其两端电压，那么电压表的量程应选V，请在图中画出相应的电压值指针的位置。
2．家庭中，照明灯泡与控制它的开关连接方式是；一节新干电池的电压为V。
3．小萌将一块铜片和一块锌片插入水果中，做成了一个“水果电池”，如图所示。
该水果电池上的铜片是电源的极，由电压表可知“水果电池”的电压。
一个小灯泡工作时要求电压为2.5V，需要个这样的电池串联起来。
4．如图所示的电路里，在圆圈a，b，c上连接适当电表，使灯1L和2L并联且能发光，那么应是电流表；应是电压表。
5．一节干电池的电压约为V；如图所示，闪电电流通过避雷针时电流方向（选填“向上”、“向下”）。
6．如图，小海将A、B两种不同的金属片分别插入西红柿，制成“西红柿电池”，闭合开关S，发光二极管发光，电压表有示数，则电流的方向是（填“从A→二极管→B”或“从B→二极管→A”）。
7．上海家庭照明电路的电压为伏。
脱排油烟机与其他家用电器之间是连接的（选填“串联”或“并联”）；在图中，与脱排油烟机工作原理相同的是（选填编号）。
8．如图所示的电路中，开关S闭合后，小灯泡L1、L2正常发光，则由此判断甲表是，乙表是（选填“电流表”或“电压表”元件符号）。
二、单选题9．如图所示是电压表的表盘，其示数是（）A．2.05V B．2.5V C．10.5V D．12.5V10．如图，闭合开关，电路正常工作，图中电流表A1、A2对应的示数为I1、I2，电压表V1、V2对应的示数为U1、U2。
下列说法正确的是（）A ．I 1＝I 2，U 1＞U 2B ．I 1＝I 2，U 1＜U 2C ．I 1＞I 2，U 1＝U 2D ．I 1＜I 2，U 1＝U 211．下列估测值中，最符合实际的是（ ）A ．我国家庭电路电压为220VB ．一本物理课本的质量约为5kgC ．学生书桌的高度约为1.7mD ．中学生正常步行的速度约为9m/s12．如图所示的电路中a 、b 是电表，闭合开关时两灯泡都正常发光，则（ ）A ．a 、b 都是电流表；两灯泡是串联B ．a 、b 都是电流表；两灯泡是并联C ．a 、b 都是电压表；两灯泡是串联D ．a 、b 都是电压表；两灯泡是并联13．估测在实际生活中的应用十分广泛，下列物理量的估测最接近实际的是（ ）A ．中学生的身高约160dmB ．家用冰箱正常工作时的电流约为50AC ．手机电池的电压约36VD ．中学生双脚站立时对地压强约为1×104Pa14．在如图所示的电路中，闭合开关后，当滑片P 向右移动时，下列说法正确的是（ ）A ．电流表 1A 示数变大B ．电流表 2A 示数变小C．灯泡L的亮度变暗D．电压表V示数变大15．小琳同学根据如图所示的电路图，测出了灯泡两端的电压和通过灯泡的电流，如果将电压表和电流表的位置互换，则闭合开关后（）A．两表都可能被烧坏B．两表都不会被烧坏C．电流表会被烧坏D．灯泡会被烧坏16．下列数据中，符合生活实际的是（）A．将一个鸡蛋从地上拾起并举过头顶做功约为10JB．人体的安全电压是36VC．汽油机的效率可以达到99%D．中学生上楼的功率可达200W17．如图所示，开关S1闭合后，两灯均正常发光，两电表均有读数，下列判断正确的是（）A．甲是电流表，乙是电压表B．甲、乙都是电流表C．甲是电流表，乙是电压表或电流表D．甲、乙都是电压表18．如图所示电路中，甲、乙两处分别接入电流表或电压表，当开关S闭合后，为使两灯均亮，则下列接法正确的是（）A ．甲接电压表，乙接电流表B ．甲、乙均接电流表C ．甲、乙均接电压表D ．甲接电流表，乙接电压表三、多选题19．如图所示，当开关S 1、S 2闭合时，两灯都能正常发光，当开关S 2断开时（ ）A ．电压表读数变小B ．电压表读数不变C ．电流表读数变大D ．电流表读数变小20．如图所示，开关断开时电压表的示数为6V ，闭合开关后，电压表的示数为4V ，下列描述正确的是（ ）A ．1L 两端电压为2VB ．1L 两端电压为4VC ．2L 两端电压为4VD ．1L 和2L 两端电压之和为6V21．下列有关物理量的估测，符合生活实际的是（ ）A ．电冰箱的工作电流约15AB ．中学生的正常体温约为37C C ．对人体的安全电压是36VD ．我国家庭电路的电压是220V22． 如图所示，电源电压为U ，电路中定值电阻的阻值相等，a 为电流表、电压表、定值电阻中的一种。

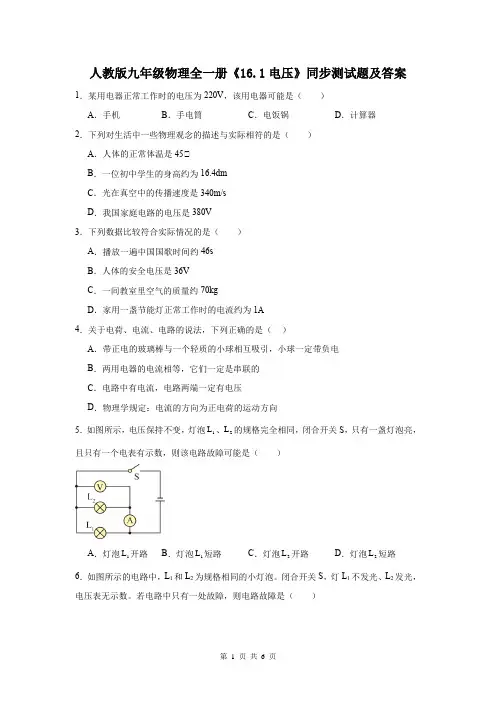

人教版九年级物理全一册《16.1电压》同步测试题及答案
人教版九年级物理全一册《16.1电压》同步测试题及答案1．某用电器正常工作时的电压为220V ，该用电器可能是（ ） A ．手机B ．手电筒C ．电饭锅D ．计算器2．下列对生活中一些物理观念的描述与实际相符的是（ ） A ．人体的正常体温是45℃B ．一位初中学生的身高约为16.4dmC ．光在真空中的传播速度是340m/sD ．我国家庭电路的电压是380V 3．下列数据比较符合实际情况的是（ ） A ．播放一遍中国国歌时间约46s B ．人体的安全电压是36V C ．一间教室里空气的质量约70kgD ．家用一盏节能灯正常工作时的电流约为1A 4．关于电荷、电流、电路的说法，下列正确的是（ ）A ．带正电的玻璃棒与一个轻质的小球相互吸引，小球一定带负电B ．两用电器的电流相等，它们一定是串联的C ．电路中有电流，电路两端一定有电压D ．物理学规定：电流的方向为正电荷的运动方向5．如图所示，电压保持不变，灯泡1L 、2L 的规格完全相同，闭合开关S ，只有一盏灯泡亮，且只有一个电表有示数，则该电路故障可能是（ ）A ．灯泡1L 开路B ．灯泡1L 短路C ．灯泡2L 开路D ．灯泡2L 短路6．如图所示的电路中，L 1和L 2为规格相同的小灯泡。
闭合开关S ，灯L 1不发光、L 2发光，电压表无示数。
若电路中只有一处故障，则电路故障是（ ）A．灯L1短路B．电压表损坏C．灯L1断路D．导线ab断路7．如图所示电路，闭合开关，L1、L2。
两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零, 造成此现象的原因可能是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路8．下列估测的物理量最接近实际的是（）A．一桶5L装矿泉水的质量约为100kgB．仙女山冬天最低气温可达﹣5℃左右C．教室投影仪的工作电压为380VD．滑雪运动员比赛的速度约为200m/s9．如图所示，在探究串联电路电压特点的实验中，闭合开关，两只电压表示数均为3V，则可能发生的故障是（）A．L2短路B．L1断路C．L2断路D．S断路10．在烧杯中加入某种液体，将铜片和锌片放入其中，制成一个电池。

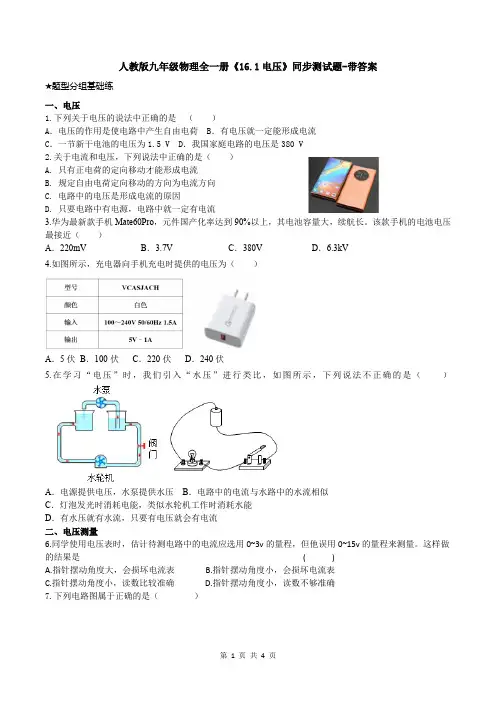

人教版九年级物理全一册《16.1电压》同步测试题-带答案
人教版九年级物理全一册《16.1电压》同步测试题-带答案★题型分组基础练一、电压1.下列关于电压的说法中正确的是（）A．电压的作用是使电路中产生自由电荷 B．有电压就一定能形成电流C．一节新干电池的电压为1.5 V D．我国家庭电路的电压是380 V2.关于电流和电压，下列说法中正确的是（）A. 只有正电荷的定向移动才能形成电流B. 规定自由电荷定向移动的方向为电流方向C. 电路中的电压是形成电流的原因D. 只要电路中有电源，电路中就一定有电流3.华为最新款手机Mate60Pro，元件国产化率达到90%以上，其电池容量大，续航长。
该款手机的电池电压最接近（）A．220mV B．3.7V C．380V D．6.3kV4.如图所示，充电器向手机充电时提供的电压为（）A．5伏B．100伏C．220伏D．240伏5.在学习“电压”时，我们引入“水压”进行类比，如图所示，下列说法不正确的是（）A．电源提供电压，水泵提供水压B．电路中的电流与水路中的水流相似C．灯泡发光时消耗电能，类似水轮机工作时消耗水能D．有水压就有水流，只要有电压就会有电流二、电压测量6.同学使用电压表时，估计待测电路中的电流应选用0~3v的量程，但他误用0~15v的量程来测量。
这样做的结果是( )A.指针摆动角度大，会损坏电流表B.指针摆动角度小，会损坏电流表C.指针摆动角度小，读数比较准确D.指针摆动角度小，读数不够准确7.下列电路图属于正确的是（）8.在如图所示的电路中，闭合开关S，能用电压表测量灯L1两端电压的是（）9.小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则( )A．两表都可能被烧坏B．两表都不会被烧坏C．电流表不会被烧坏D．电压表不会被烧坏，电流表可能被烧坏10.某同学连接的电路如图所示，对于实验过程中出现的现象及分析，下列判断正确的是（）A．开关闭合后，如果电压表示数为零，灯泡L2一定不发光B．开关闭合后，若灯泡L2不亮、L1亮，一定是L2灯丝断了C．如果只有灯泡L1断路，则开关闭合后，电压表示数一定为零D．如果只有灯泡L2断路，则开关闭合后，电压表示数一定为零11.如图是小明同学自制的盐水电池，他分别把一块铜片与一块锌片插入一杯盐水中，然后连接到一个电压表上。

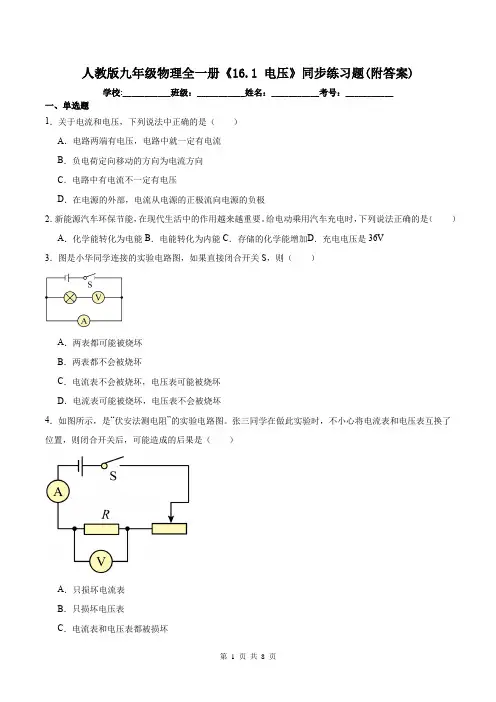

人教版九年级物理全一册《16.1 电压》同步练习题(附答案)
人教版九年级物理全一册《16.1 电压》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于电流和电压，下列说法中正确的是（）A．电路两端有电压，电路中就一定有电流B．负电荷定向移动的方向为电流方向C．电路中有电流不一定有电压D．在电源的外部，电流从电源的正极流向电源的负极2．新能源汽车环保节能，在现代生活中的作用越来越重要。
给电动乘用汽车充电时，下列说法正确的是（）A．化学能转化为电能B．电能转化为内能C．存储的化学能增加D．充电电压是36V3．图是小华同学连接的实验电路图，如果直接闭合开关S，则（）A．两表都可能被烧坏B．两表都不会被烧坏C．电流表不会被烧坏，电压表可能被烧坏D．电流表可能被烧坏，电压表不会被烧坏4．如图所示，是“伏安法测电阻”的实验电路图。
张三同学在做此实验时，不小心将电流表和电压表互换了位置，则闭合开关后，可能造成的后果是（）A．只损坏电流表B．只损坏电压表C．电流表和电压表都被损坏D．电流表和电压表都不会被损坏5．如图所示电路，闭合开关S，灯泡L不亮且电流表和电压表均无示数，用电压表检测电路，当电压表分别接a、b两点和b、d两点时，电压表均无示数，接c、d两点时电压表有示数，则可判定（）A．变阻器短路B．灯泡短路C．开关断路D．电流表断路6．某课外小组将铜片和锌片插入橙子中，就制成了一个水果电池。
他们用导线将电流表的两个接线柱分别连在铜片和锌片上，观察到电流表指针发生了偏转，如图所示。
关于该电路，说法正确的是（）A．铜片A是“橙子电池”的负极B．在导线中发生定向移动的是正电荷C．若将锌片B也换成铜片，电流表的示数会变大D．自由电子定向移动的方向是从锌片B流出，流过电流表，再流回铜片A7．练习使用电压表测量某一段电路两端电压时，发现电压表指针偏转如图所示。
出现这一现象的原因是（）A．电压表一定串联在所测电路中B．电流从电压表的正接线柱流出，从负接线柱流入C．所测电压已经超出电压表的量程D．电压表此时测量的一定是电源两端的电压8．如图所示，电源电压一定。
人教版九年级物理全一册《16.2串、并联电路中电压的规律》同步练习题(含答案)
人教版九年级物理全一册《16.2串、并联电路中电压的规律》同步练习题(含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．连接如图所示实物电路图电源电压不变，下列说法正确的是（）A．闭合S、S1，灯泡L1和L2串联B．先闭合S，再闭合S1，电压表示数变大C．闭合S、S1，若有一只灯泡熄灭，有两个电表示数减小，则是L2断路了D．交换电压表和电流表A1的位置，闭合S，电压表有示数，两个电流表均无示数2．如图所示，灯泡L1比L2亮，电压表V的示数为3.8 V，下列说法正确的是（）A．V1示数为3.8 V B．V1示数大于3.8VC．V2示数小于3.8 V D．V2示数大于3.8V3．如图所示，当开关S1断开，S2接通时，电压表读数为4.5V，当开关S1接通，S2断开时，电压表的示数为2.1V，那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（）A．2.1 V 4.5 V B．2.4 V 2.1 VC．4.5 V 6.6 V D．4.5V 2.1 V4．如图所示电路中，电源电压不变，当滑动变阻器滑片由左向右移动时，电压表V 1示数变化量（绝对值）为∆U 1，电压表V 2示数变化量（绝对值）为∆U 2，则A ．21U U ∆>∆B ．21U U ∆=∆C ．21U U ∆<∆D ．无法比较5．两灯泡接在同一电路中，若两灯电压相等，则两灯连接方式（ ）A ．一定串联B ．一定并联C ．可能串联D ．以上都不对6．如图所示，电源电压为6V ，闭合开关后，电压表的示数为2V ，下列描述正确的是（ ）A ．L 1两端电压为4VB ．L 1两端电压为2VC ．L 2两端电压为4VD ．L 1和L 2两端电压之和为4V7．如图甲电路正常工作时，两个电压表的指针偏转角度相同（如图乙）。
下列说法正确的是（ ）A ．L 1和L 2两灯并联B ．L 1两端电压为8VC ．L 2两端电压为10VD ．电源电压为12V8．如图甲所示的电路图中，两个电压表的指针偏转幅度相同，如乙图。

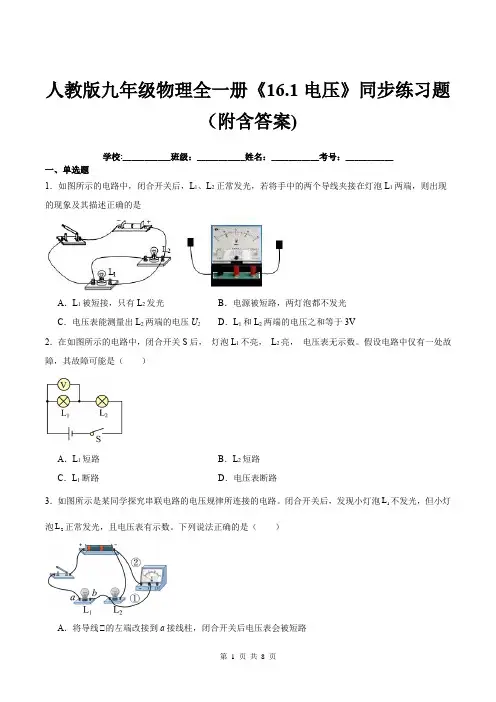

人教版九年级物理全一册《16.1电压》同步练习题(附含答案)
人教版九年级物理全一册《16.1电压》同步练习题（附含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中，闭合开关后，L1、L2正常发光，若将手中的两个导线夹接在灯泡L1两端，则出现的现象及其描述正确的是A．L1被短接，只有L2发光B．电源被短路，两灯泡都不发光C．电压表能测量出L2两端的电压U2D．L1和L2两端的电压之和等于3V2．在如图所示的电路中，闭合开关S后，灯泡L1不亮，L2亮，电压表无示数。
假设电路中仅有一处故障，其故障可能是（）A．L1短路B．L2短路C．L1断路D．电压表断路L不发光，但小灯3．如图所示是某同学探究串联电路的电压规律所连接的电路。
闭合开关后，发现小灯泡1泡2L正常发光，且电压表有示数。
下列说法正确的是（）A．将导线①的左端改接到a接线柱，闭合开关后电压表会被短路B ．测量1L 两端的电压，可以直接将导线①上端改接到a 接线柱C ．电压表测量的是小灯泡2L 两端的电压D ．小灯泡1L 不发光，可能是小灯泡1L 断路4．如图所示电路中，闭合开关S 后，发现小灯泡L 不亮，电压表示数较大，电流表示数为0。
若电路中只有一处故障，可能是（ ）A ．定值电阻R 短路B ．定值电阻R 断路C ．小灯泡 L 短路D ．小灯泡L 断路 5．关于电流表和电压表的使用，下列说法中错误的是（ ）A ．使用前都应检查指针是否指零B ．若有两个量程，试触时都选用大量程C ．电表量程改变后，每个小格代表的值即分度值保持不变D ．在分析电路的连接方式时，电流表应看作一根导线，电压表应看作断路6．如图所示的电路中，闭合开关S 1、S 2，小灯泡L 1和L 2正常发光，电流表和电压表均有示数，下列关于该电路的说法错误的是（ ）A ．电流表测量的是L 1的电流B ．电压表不能测量L 1两端的电压C ．取下L 2时，L 1正常发光D ．只断开开关S 2时，电压表无示数7．如图所示是某电路的一部分，则电压表1V 、2V 分别测的是哪部分电路两端的电压？（ ）A ．电压表1V 测灯1L 两端的电压，电压表2V 测灯 3L 两端的电压B ．电压表1V 测灯2L 两端的电压，电压表2V 测灯 1L 、2L 两端的电压C ．电压表1V 测灯1L 、2L 两端的电压，电压表 2V 测灯2L 、3L 两端的电压D ．电压表1V 测灯2L 、3L 两端的电压，电压表 2V 测灯1L 、2L 两端的电压8．如图所示的电路中，仪表使用正确的是（ ）A ．B ．C ．D ．9．如图所示的电路，若闭合开关后两灯都能发光，则（ ）A ．甲、乙均为电流表B ．甲、乙均为电压表C．甲为电流表，乙为电压表D．甲为电压表，乙为电流表10．在以下四幅实物连接图中，正确的是A．B．C．D．二、填空题11．已知R1=4Ω，R2=6Ω，将它们串联后接入电压为10V的电路中，总电阻为Ω，R1、R2两端电压之比为．通电1min，电流通过电阻R2所做的功为J．12．人们为了纪念意大利物理学家在电学方面的伟大贡献，用他的名字作为电压的单位名称。
电压同步练习-2024-2025学年人教版物理九年级全一册
16.1电压一、知识梳理1、电源的作用是给电路两端提供；电压是使电路中形成的原因。
电路中有持续电流的条件：一要有；二是电路是。
2、电压用字母表示，国际制单位的主单位是，简称，符号是。
常用单位有千伏（KV）和毫伏（mV）。
1KV = 103V=106mV。
3、家庭照明电路的电压是V；一节干电池的电压是V；一节蓄电池的电压是V；对人体安全的电压不高于V。
4、电压表的使用：A、电压表应该与被测电路联；B、要使电流从电压表的接线柱流进，接线柱流出。
C、根据被测电路的电压选择适当的(被测电压不要超过电压表的量程，预先不知道被测电压的大约值时，先用试触)。
4、电压表的读数方法：A、看接线柱确定；B、看（每一小格代表多少伏）；C、看指针偏转了多少格，即有多少伏。
（电压表有两个量程：0～3 V，每小格表示的电压值是V；0～15V，每小格表示的电压值是V。
）二、巩固练习1、关于电压,下列说法错误的是( )A．电压是电路中形成电流的原因 B．只要电路两端有电压,电路中就一定有电流C．电路中有电流时,电路两端就一定有电压 D．电源是提供电压的装置2、在国际单位制中，电压的单位是（）A.乔布斯B.欧姆C.刹马特D.伏特3、以下说法最符合事实的是（）A.一节干电池电压为2VB.水的比热容为4.2×103JC.对人体的安全电压为36VD.我国家庭电路电压为220V4、关于电压表的使用，下列说法错误的是( )A．使用前都应检查指针是否指零 B．若有两个量程，一般先用大量程试触C．电压表不能直接接到电源的两极上 D．接入电路时，都应使电流从正接线柱流入，负接线柱流出5、工作和生活中,手机已成为人们常用的工具。
华为智能手机的电池电压最接近( )A.4VB.110VC.220VD.380V6、如图所示用电压表测灯L两端电压连接正确的是( )A．B．C．D．7、如图所示，下列电路中用电压表测量灯L2两端电压的是( )A． B． C． D．8、在如图所示中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。
16.1电压练习(含答案) 人教版九年级全一册物理
16.1 电压练习一、单选题1．某同学用双量程电压表测电压使用的接线柱是“－”和“3”，由于粗心按15 V量程读数，读得电压为11.5 V，则正确的电压值为()A．1.5 V B．2.3 V C．2 V D．2.5 V2．如图所示电路中，a、b两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则（）A．a接入电流表，b接入电压表B．a、b均接入电流表C．a、b均接入电压表D．a接入电压表，b接入电流表3．如图所示的电路，开关S闭合，电流表示数为零，用电压表分别接在电路中的不同位置，电压表示数为U ab=0V，U ac=0V，U ad=3V，U ae=0V。
若电路只有一处故障，则该电路的故障可能是（）A．R1短路B．R2断路C．R3断路D．R1断路4．如图是小强在做“探究串联电路中电流、电压特点”实验时连接的实物电路。
当开关闭合时，发现灯L1不亮、灯L2亮，电流表和电压表均有读数。
则出现此故障的原因可能是（）A．L2开路B．L2短路C．L1开路D．L1短路5．同学们在实验室中利用电压表测量小灯泡电压时，画出下面几种电路图，其中正确的是（）A．B．C．D．6．如图所示，电源电压一定。
关于电路的工作情况，下列说法正确的是（）A．只闭合S1时，两只灯泡串联B．若灯L1被短路，则闭合S1、S2后，电压表和电流表都被烧坏C．若电压表和电流表位置对调，则闭合S1、S2后，两表都被烧坏D．若灯L2被短路，则闭合S1、S2后，电压表无示数，电流表被烧坏7．如图所示电路中，当开关S闭合时，电压表测的是（）．A．L1两端电压B．L2两端电压C．L1和L2两端的总电压D．电源和L1两端的总电压8．将完好的电流表、电压表、小灯泡连接成如图所示的电路，电源由两节新干电池组成，当开关S闭合后，会出现（）A．电压表示数为3V B．电流表指针明显偏转C．小灯泡发光D．电池被烧坏9．如图所示，要电路中两灯泡都正常发光，下面说法中正确的是（）A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表C．甲、乙都是电压表D．甲、乙都是电流表10．如图电路,电源电压恒为3V,电路中各元件连接正确且均完好,导线连接牢固且电流表、电压表接入量程合理,R1、R2为定值电阻,则下列说法正确的是（）A．当S1、S2都闭合时,V示数为零,A示数为零B．当S1、S2都闭合时,V示数为零,A有示数C．当S1闭合S2断开时,若R2短路,A有示数,V示数为零D．当S1闭合S2断开时,若R1断路,A示数为零,V示数为3V二、填空题11．一节普通干电池的电压为V，人体的安全电压是，风能实际上是的动能。
人教版九年级物理全一册《16.2串、并联电路中电压的规律》同步练习题(带答案)
人教版九年级物理全一册《16.2串、并联电路中电压的规律》同步练习题(带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，过一会儿发现电压表V1和电流表几乎无示数，电压表V2的示数明显变大，则故障是（）A．L1短路B．L2短路C．L1断路D．L2断路2．如图所示，开关S闭合后，灯L1发光，L2不发光，电压表接AB两点时有示数，电压表接BC两点时无示数。
则产生上述现象的原因可能是（）A．灯L2的灯丝断了B．开关S处断路C．BC段之间发生短路D．AB段之间发生短路3．一次电学实验课上婷婷设计了如图所示的电路图，闭合开关后可以得出以下几种结论，其中正确的是（）A．L1和L2并联B．电压表测得是灯L2的电压C．越亮的灯泡电流越大D．电阻越大的灯泡，两端电压越大4．小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯串联后通过电源适配器接入照明电路的，他取下其中一只LED灯接在一节电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是A．LED灯主要是将电能转化为内能B．LED灯应用了半导体材料C．灯带中一只LED灯断路后其他灯还亮D．单只LED灯工作电压是220V5．对如图的电路图分析正确的是A．L1与L2并联，A测量L2的电流B．L1与L2并联，V1与V2的示数应该相等C．L1与L2串联，V1测量电源电压D．L1与L2串联，V1与V2的示数之和等于电源电压6．如图所示，电源电压为6V，电压表读数为2.5V，则( )A．L1两端的电压为2.5VB．L2两端的电压为2.5VC．L2两端的电压为3.5VD．A与C说法都正确7．如图所示电路中，闭合开关S，小灯泡发光，电路正常。
若将电压表与电流表交换位置后连入电路中，电路可能出现的情况是（）A．电流表示数增大B．电流表示数减小C．电压表示数增大D．电压表示数减小8．如图所示电路，电源电压保持不变。
人教版九年级物理全一册《16.1 电压》同步练习题(带答案)
人教版九年级物理全一册《16.1 电压》同步练习题(带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于电压表使用方法不正确的是A ．使用电压表时首先要将表针调至零刻度B ．使用电压表测量电压时，被测电压不能超过电压表的最大量程C ．电压表千万不能直接连在电源的两端D ．使用电压表测量电压时，必须与被测电路并联2．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（ ）A ．灯泡L 1断路B ．电流表断路C ．灯泡L 2断路D ．灯泡L 1短路3．如图所示的电路图中，闭合开关后一灯亮一灯不亮，电压表有示数，其原因可能是（ ）A ．1L 短路B ．1L 断路C ．2L 短路D ．2L 断路4．如图所示，电源电压为6V ，闭合开关，灯L 1、L 2都不发光，且电流表无示数（假设故障只一处）。
下列用电压表逐段测量，对可能出现的故障及分析正确的是（ ）A ．用电压表测得U bd =0，灯L 1短路B．用电压表测得U ab=6 V，灯L2开路C．用电压表测得U ad=6 V，电流表开路D．用电压表测得U cd=6 V，灯L2开路5．如图所示电路，电源电压为4.5V保持不变，当开关S闭合后，只有一个灯泡发光且电压表的示数等于电源电压，产生这一现象的原因可能是（）A．灯泡L1处断路B．灯泡L2处断路C．灯泡L1处短路D．灯泡L2处短路6．给手机充电时，充电器输出的电压最接近（）A．220V B．110V C．48V D．5V7．如图所示，闭合开关，电路正常工作，一段时间后，其中一个电表示数突然变大，为判断故障，在此电路中把电阻R1与R2位置互换，闭合开关后，两电表都没有示数，则故障原因是（）A．R1内部短路B．R1内部断路C．R2内部短路D．R2内部断路8．导线中自由电子定向移动需要“动力”的推动，图中用高度差形象地表示了由电池提供的这种推动作用，那么高度差表示的量是（）A．电流B．电阻C．电压D．重力势能9．如图所示，电源电压为4V，闭合开关，电流表的示数为0.2A，电压表示数为2V，把电灯L1从灯座上旋下来，下列说法正确的是（）A．电压表的示数为4V B．电压表的示数为2VC．电流表的示数为0.4A D．电流表的示数为0.2A10．如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1A，电电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压不可能是（）A．0.9V、3.6V B．0.9V、0V C．4.5V、0V D．4.5V、4.5V二、填空题11．海洋中有一种会放电的鱼叫电鳐，它放电时最高电压可高达200 V，即为kV，游近电鳐的鱼会被电死或电晕，因为海水是．12．如图所示，使L1和L2两个灯泡并联，a、b、c三个电流表或电压表的示数依次为1.5，1.2，2.5，则电灯L1两端的电压为V，L1中的电流为A，C表为表。
